苏科版九年级物理上册 第十四章 欧姆定律单元测试与练习(word解析版)

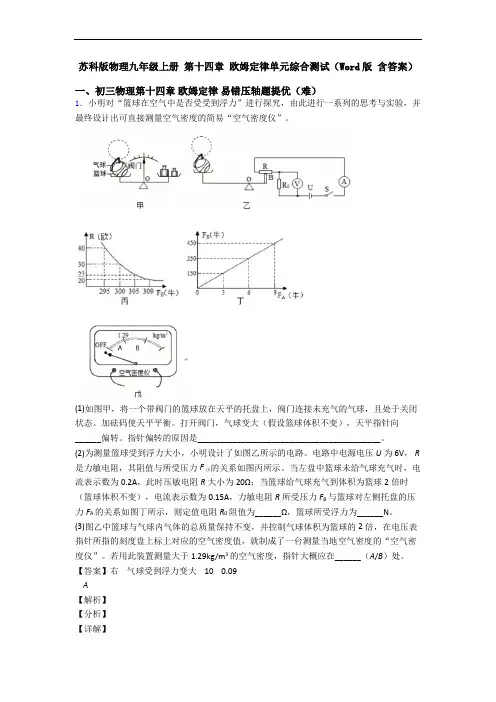

苏科版物理九年级上册第十四章欧姆定律单元综合测试（Word版含答案）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．小明对“篮球在空气中是否受受到浮力”进行探究，由此进行一系列的思考与实验，并最终设计出可直接测量空气密度的简易“空气密度仪”。

(1)如图甲，将一个带阀门的篮球放在天平的托盘上，阀门连接未充气的气球，且处于关闭状态。

加砝码使天平平衡。

打开阀门，气球变大（假设篮球体积不变），天平指针向______偏转。

指针偏转的原因是__________________________________________。

(2)为测量篮球受到浮力大小，小明设计了如图乙所示的电路。

电路中电源电压U为6V，R 是力敏电阻，其阻值与所受压力F压的关系如图丙所示。

当左盘中篮球未给气球充气时，电流表示数为0.2A，此时压敏电阻R大小为20Ω；当篮球给气球充气到体积为篮球2倍时（篮球体积不变），电流表示数为0.15A，力敏电阻R所受压力F B与篮球对左侧托盘的压力F A的关系如图丁所示，则定值电阻R0阻值为______Ω，篮球所受浮力为______N。

(3)图乙中篮球与气球内气体的总质量保持不变，并控制气球体积为篮球的2倍，在电压表指针所指的刻度盘上标上对应的空气密度值，就制成了一台测量当地空气密度的“空气密度仪”。

若用此装置测量大于1.29kg/m3的空气密度，指针大概应在______（A/B）处。

【答案】右气球受到浮力变大 10 0.09A【解析】【分析】【详解】(1)[1][2]打开阀门，气球变大，根据阿基米德原理，气球受到的浮力变大，蓝球对托盘的压力变小了，故天平指针向右偏转。

(2)[3]压敏电阻R 与定值电阻R 0串联，电流表测量电路的电流，电压表测定值电阻的电压，当左盘中篮球未给气球充气时，电流表示数为0.2A ，根据串联电路的规律及欧姆定律0116V 20100.2AU R R I =-=-Ω=Ω [4]由图丙知此时 F 1B ＝309N当篮球给气球充气到体积为篮球的2倍时（篮球体积不变），电流表示数为0.15A ，根据串联电路的规律及欧姆定律2026V 10300.15AU R R I =-=-Ω=Ω 由图丙知此时 F 2B =300N由图丁知F B =50F A故11A 309N 5050B F F == 22A 300N 5050B F F == 托盘A 所受压力的变化量 ∆F A ＝309N 50−300N 50＝0.18N 篮球给气球充气到体积为篮球的2倍，由阿基米德原理，即篮球所受的浮力为 F 浮=12×0.18N=0.09N (3)[5]气球体积为篮球的2倍，即气球的体积不变，现用此装置测量大于1.29 kg/m 3的空气密度，根据阿基米德原理，气球受到的浮力变大，篮球对托盘的压力变小，力敏电阻R 所受压力F B 也变小，可知压敏电阻变大，根据串联电阻的规律，电路的总电阻变大，由欧姆定律，电路的电流变小，根据U ＝IR ，定值电阻的电压变小，即电压表示数变小，故用此装置测量大于1.29 kg/m 3的空气密度，指针应在电压表盘1.29刻度线的左侧， 即A 处。

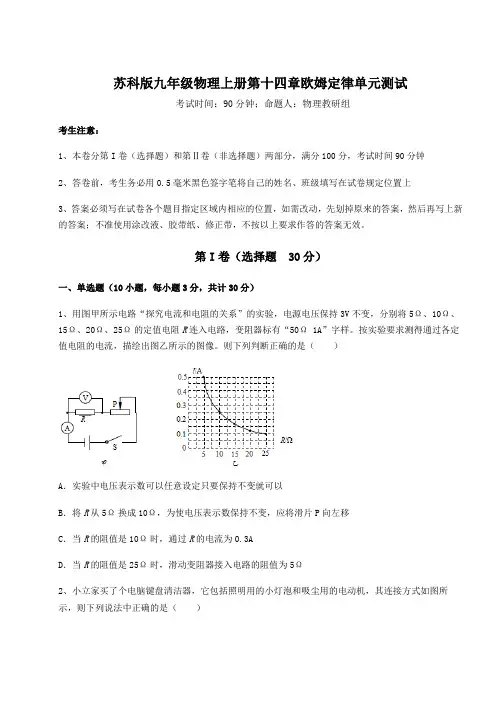

苏科版九年级物理上册第十四章欧姆定律单元测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、用图甲所示电路“探究电流和电阻的关系”的实验，电源电压保持3V不变，分别将5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻R连入电路，变阻器标有“50Ω 1A”字样。

按实验要求测得通过各定值电阻的电流，描绘出图乙所示的图像。

则下列判断正确的是（）A．实验中电压表示数可以任意设定只要保持不变就可以B．将R从5Ω换成10Ω，为使电压表示数保持不变，应将滑片P向左移C．当R的阻值是10Ω时，通过R的电流为0.3AD．当R的阻值是25Ω时，滑动变阻器接入电路的阻值为5Ω2、小立家买了个电脑键盘清洁器，它包括照明用的小灯泡和吸尘用的电动机，其连接方式如图所示，则下列说法中正确的是（）A．小灯泡和电动机串联接在电路中的B．小灯泡和电动机必须同时使用C．小灯泡和电动机同时工作时，通过它们的电流一定相等D．小灯泡和电动机同时工作时，它们两端的电压一定相等3、如图所示的电路中，L1和L2为规格相同的小灯泡。

若电路中只有一处故障，且已知是导线ab断路，闭合开关S后，可以观察到的现象是（）A．灯L1发光、L2不发光B．灯L1不发光、L2发光C．电流表和电压表的指针均无明显偏转D．电流表指针无明显偏转，电压表指针有明显偏转4、关于公式URI，下列说法正确的是（）A．导体两端的电压为0时，导体的电阻一定为0B．导体的电阻等于导体两端的电压跟通过它的电流的比值C．导体的电阻由它两端的电压和通过它的电流决定D．导体的电阻与通过导体的电流成反比5、如图所示的电路中，电源两端电压保持不变，当开关S闭合后，如果将滑动变阻器的滑片P向右滑动，则下列说法中正确的是（）A．电流表的示数变大，灯L变亮B．电流表的示数变小，灯L变暗C．电压表的示数变大，灯L变亮D．电压表的示数变小，灯L变暗6、以下材料中，通常情况下属于绝缘体的是（）A．大地B．玻璃C．人体D．石墨7、如下图所示是小明研究定值电阻和小灯泡时画的U-I图像，下列说法正确的是（）A．乙的阻值为10ΩB．为了减小误差，应该用多次测量取平均值的方法测定小灯泡的电阻C．甲、乙并联在电路中，当电源电压为2V时，电路总电流为0.3AD．甲、乙串联在电路中，当电路电流为0.2A时，电路总电压为10V8、根据欧姆定律公式UIR=，也可变形得到URI=。

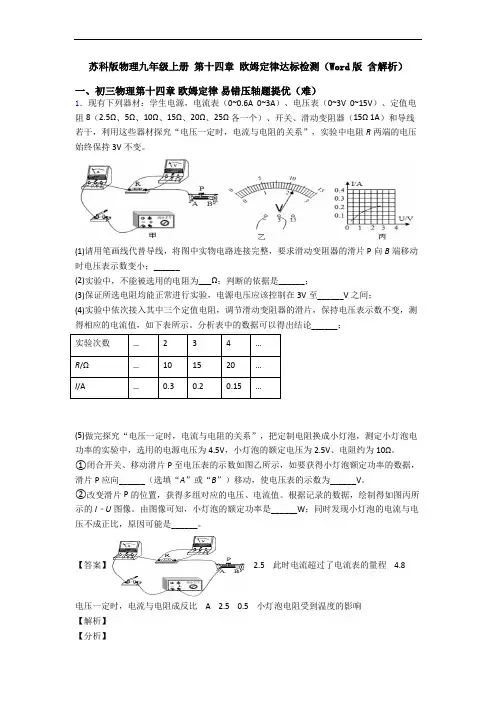

苏科版物理九年级上册第十四章欧姆定律达标检测（Word版含解析）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．现有下列器材：学生电源，电流表（0~0.6A 0~3A）、电压表（0~3V 0~15V）、定值电阻8（2.5Ω、5Ω、10Ω、15Ω、20Ω、25Ω各一个）、开关、滑动变阻器（15Ω 1A）和导线若干，利用这些器材探究“电压一定时，电流与电阻的关系”，实验中电阻R两端的电压始终保持3V不变。

(1)请用笔画线代替导线，将图中实物电路连接完整，要求滑动变阻器的滑片P向B端移动时电压表示数变小；______(2)实验中，不能被选用的电阻为___Ω；判断的依据是______；(3)保证所选电阻均能正常进行实验，电源电压应该控制在3V至______V之间；(4)实验中依次接入其中三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，测得相应的电流值，如下表所示。

分析表中的数据可以得出结论______；实验次数…234…R/Ω…101520…I/A…0.30.20.15…(5)做完探究“电压一定时，电流与电阻的关系”，把定制电阻换成小灯泡，测定小灯泡电功率的实验中，选用的电源电压为4.5V，小灯泡的额定电压为2.5V、电阻约为10Ω。

①闭合开关、移动滑片P至电压表的示数如图乙所示，如要获得小灯泡额定功率的数据，滑片P应向______（选填“A”或“B”）移动，使电压表的示数为______V。

②改变滑片P的位置，获得多组对应的电压、电流值。

根据记录的数据，绘制得如图丙所示的I﹣U图像。

由图像可知，小灯泡的额定功率是______W；同时发现小灯泡的电流与电压不成正比，原因可能是______。

【答案】 2.5 此时电流超过了电流表的量程 4.8电压一定时，电流与电阻成反比 A 2.5 0.5 小灯泡电阻受到温度的影响【解析】【分析】【详解】(1)[1]由题意可知，当滑动变阻器滑片P 向B 端移动时，接入电路中的电阻变大，故滑片左侧的电阻丝应当连入电路中，电路连接图如图所示。

苏科版九年级物理上册第十四章欧姆定律单元试卷（word版含答案）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．某同学利用如图甲所示的电路探究电流与电阻的关系，实验中电源电压保持不变，选用的5个定值电阻的阻值分别为5Ω、10Ω、15Ω、20Ω和25Ω，滑动变阻器的规格为“30Ω1.5A”。

(1)如果连完电路、闭合开关后，发现仅有一只电表有示数，则造成这一现象的原因可能是____________（选填下面的字母代号）；A．电流表断路B．定值电阻短路C．滑动变阻器断路D．滑动变阻器短路E.定值电阻处接触不良(2)电路连接完好后，先用5Ω的定值电阻进行实验，闭合开关后，移动滑动变阻器的滑片，当电流表的示数如图乙所示时，记下电压表的示数，此时电路中的电流为______________A；再将5Ω的定值电阻换成10Ω定值电阻进行实验时，滑动变阻器的滑片应向_______________（选填“左”或“右”）滑动直至电压表示数为______ V，并记录电流表的示数；(3)若实验中有电压为4V、6V、和8V的三种电源可选，为完成5组实验，该同学选用的电源电压可能是________________V；(4)小明想用本实验中的器材测定未知电阻的阻值，可是发现电流表损坏，所以他设计了如图丙所示的电路图来测量未知定值电阻R x的阻值，其中R0为已知电阻，步骤如下：a.闭合开关S、S1，断开S2时，测得电压表的示数U1；b._________________时，测得电压表示数为U2；c. 则被测电阻R x的阻值为：R x=_____________（写出表达式）。

【答案】BE 0.4 左 2 4 闭合开关S、S2，断开S11021URU U⋅-【解析】【分析】【详解】(1)[1] A．电流表断路时，整个电路断路，电流表和电压表都没有示数，故A不符合题意；B ．定值电阻短路电压表示数为0，只有滑动变阻器接入电路，所以电流表有示数，故B 符合题意；C ．滑动变阻器断路，整个电路断路，电流表和电压表都没有示数，故C 不符合题意；D ．滑动变阻器短路，只有定值电阻工作，电压表测量的是定值电阻的电压，电流表测量的是定值电阻的电流，两表都有示数，故D 不符合题意；E ．定值电阻处接触不良相当于定值电阻断路，这样电压表示数为电源电压，由于电压表电阻极大，电流表无示数，故E 符合题意。

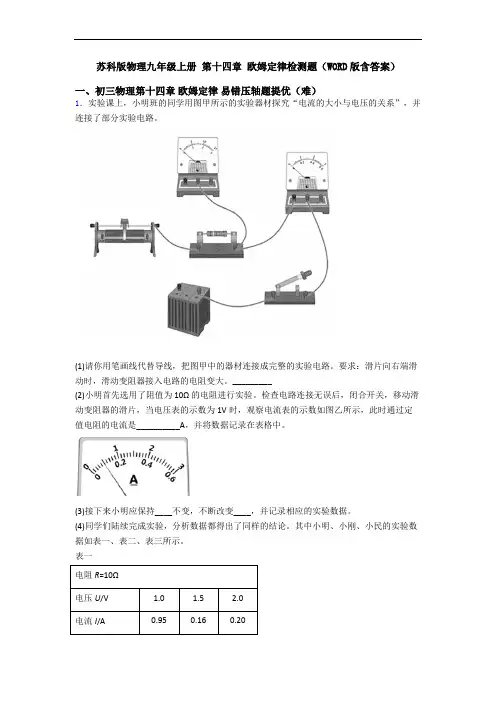

苏科版物理九年级上册第十四章欧姆定律检测题（WORD版含答案）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．实验课上，小明班的同学用图甲所示的实验器材探究“电流的大小与电压的关系”，并连接了部分实验电路。

(1)请你用笔画线代替导线，把图甲中的器材连接成完整的实验电路。

要求：滑片向右端滑动时，滑动变阻器接入电路的电阻变大。

_________(2)小明首先选用了阻值为10Ω的电阻进行实验。

检查电路连接无误后，闭合开关，移动滑动变阻器的滑片，当电压表的示数为1V时，观察电流表的示数如图乙所示，此时通过定值电阻的电流是__________A，并将数据记录在表格中。

(3)接下来小明应保持____不变，不断改变____，并记录相应的实验数据。

(4)同学们陆续完成实验，分析数据都得出了同样的结论。

其中小明、小刚、小民的实验数据如表一、表二、表三所示。

表一电阻R=10Ω电压U/V 1.0 1.5 2.0电流I/A0.950.160.20表二电阻R=5Ω电压U/V0.5 1.0 1.5电流I/A0.100.200.30表三电阻R=15Ω电压1.02.03.0U/V电流I/A0.070.140.20分析实验数据，得出的结论是：____。

(5)在交流分享过程中，同学们对比各组的实验数据时有了新的发现，请你分析表一、表二、表三中的实验数据，会发现____。

【答案】 0.1A 电阻滑动变阻器连入电路中的阻值电阻一定时，电压越大，通过电阻的电流越大电阻值越小，电压跟电流的比值越接近电阻值【解析】【分析】【详解】(1)[1]由题意可知，该实验探究的是电流大小与电压的关系，故电压表应当并联在电阻的两端，电流表测量干路电流；滑动变阻器滑片向右滑动的过程中，连入电路中的电阻变大，故应连接电路图如图所示。

(2)[2]由图中电流表读数可知，此时电流表的示数为0.1A。

(3)[3][4]该实验探究的是电流大小与电压的关系，故应该保持电阻不变，通过调节滑动变阻器连入电路中阻值，来调节电阻两端的电压，观察通过电阻的电流变化。

苏科版九年级上册物理第十四章欧姆定律单元测试题（Word版含解析）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．如图（a）是学校实验室型号相同的电子温度计，有几个已经损坏．小明想探究是否是“测温头”（“测温头”就是一个热敏电阻）损坏．（一）他将损坏电子温度计的“测温头”拆下，用如图（b）所示的电路进行测量．（1）请根据图（b）的电路图，将图（c）的实物电路连接完整．（______）（2）小明将一个“测温头”接入电路，闭合开关，发现电流表和电压表的示数如图（d）所示，此测温头内部可能___________（断路/短路）．（3）将其余“测温头”接入电路时，电流表、电压表的示数均如图（e）所示．小明猜想：①这些“测温头”内部__________（断路/短路）；②这些“测温头”的阻值都很__________（大/小）．小明将一个好的电子温度的“测温头”拆下，接入图（b）的电路中进行测量．结果电流表、电压表的示数仍如图（e）所示．由此验证了猜想②也是正确的．（二）小明调整了实验方案，利用微安表重新实验．（1）如图（f）所示是小明重新设计的实验装置，他记录了各“测温头”的多组“温度—电流”数据．在加热过程中，电压表的示数始终为1.5V不变，某温度时微安表的示数如图（g）所示，此时电流大小为__________μA，热敏电阻的阻值为__________Ω．（2）图（h）是小明根据实验数据绘制的三个“测温头”的“温度—电流”图像．由图像可知，灵敏度最高“测温头”是__________，其阻值随温度的升高而__________（增大减小）．【答案】 短路 断路 大 150 10000 A 减小【解析】【详解】（一）（1）根据电路图连接实物图，电流从电源正极出发，依次流经开关、滑动变阻器、电流表、测温头回到电源负极，同时注意滑动变阻器应接在B 处以满足滑片P 向右滑时接入电路阻值变小，同时电流表选择0~0.6A 、电压表选择0~3V 的量程（并联在测温头两端），注意正极流入负极流出，具体连接情况如下：（2）从图（d ）中可以看出，电流表有示数，即代表电路中有电流经过，电路是通路，并且电压表示数为0，说明测温头没有断路而是处于短路状态；（3）将其余“测温头”接入电路时，电流表、电压表的示数均如图（e ）所示，电流表示数为0，说明电路中无电流通过，且电压表示数为3V ，有两种可能：①可能这些“测温头”内部处于断路，所以电路中无电流通过，且此时电压表测量电源电压；②可能这些“测温头”的阻值很大，电路中电流非常微弱，所以电流表示数几乎为0，“测温头”由于阻值过大，分压增多，其两端几乎等于电源电压3V 。

苏科版九年级物理上册第十四章欧姆定律单元测试题（Word版含解析）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．要测量一个阻值约为几百欧的电阻R x。

实验室提供的器材有：电源（电压为3V）、学生用电流表（量程为0~0.6A、0~3A）、学生用电压表（量程为0~3V、0~15V）、滑动变阻器R1和电阻箱R2（0~9999Ω5A）各一个，开关、导线若干。

(1)小明用伏安法测量该电阻，如图是小明连接的电路。

接通电路后，观察到电流表指针不偏转，示数为零，电压表示数为2V。

请你判断：电路中哪一个元件发生了什么故障？答：______；(2)在排除故障换用新元件后，经检查电路完好。

闭合开关，逐渐减小滑动变阻器的接入电阻至最小，电压表有示数，但电流表的指针几乎不偏转，电流太小的原因是______。

所以按小明所选的器材不能用伏安法测出该电阻的值；(3)请你帮助小明在实验室所提供的器材中选择合适的器材，设计实验方案测出该电阻的值；(a)画出实验电路图______；(b)实验步骤：按图连接好电路；闭合S1调节滑动变阻器，使电压表显示合适的值；断开S1闭合S2，______；读出电阻箱的阻值R；(c)写出待测电阻R x的表达式：______。

【答案】电流表短路待测电阻阻值太大保持滑片位置不变，调节电阻箱阻值，使电压表示数与闭合S1时相同R x=R【解析】【分析】(1)常见电路故障有断路与短路，根据电路故障现象分析电路故障原因。

(2)根据欧姆定律，在电压不变的情况下，若电路的电阻增大，则电路中的电流减小，若电阻值很大，则电路中的电流会很小。

若电流值小于电流表的分度值时，将无法准确地测出电流值。

(3)根据实验电路图可知，实验时有电压表，没有电流表，可根据并联电路各支路两端的电压特点进行实验，即：连接好电路图后，用电压表测出待测电阻两端电压，再将开关与电阻箱连接并调节电阻箱的阻值使电压表的示数不变，根据并联电路的电压相等和欧姆定律可知待测电阻的阻值与电阻箱的阻值相等；据此设计实验步骤。

第十四章欧姆定律一、单项选择题（共11小题；共44分）1. 家庭照明、城市亮化。

演出舞台等使用了大量的发光二极管作为光源，发光二极管的主要材料是A. 导体B. 半导体C. 超导体D. 绝缘体2. 下列用电器中，可能不需要用到变阻器的是A. 电视机B. 收音机C. 调光书写台灯D. 手电筒3. 小明同学用增加串联干电池的节数的方法，分别研究流过、两个导体的电流与它们两端的电压的关系，他把实验数据在如图所示的坐标系中画出，则A. 导体的电阻值小于的电阻值B. 对同一电阻而言，电流与电压成正比C. 电压相同时，电阻越大电流越大D. 电流相同时，电阻越大电压越小4. 一根镍铬合金丝的电阻为，两端电压为，通过的电流为，则下列说法中正确的是A. 镍铬丝的电阻对电流有阻碍作用B. 镍铬丝的电阻的大小只与有关C. 镍铬丝的电阻的大小只与有关D. 镍铬丝的电阻的大小与和均有关5. 手电筒的小电珠电阻约为A. 欧B. 欧C. 欧D. 欧6. 图中所示是滑动变阻器的结构和连入电路时的示意图，当滑片向右滑动时，连入电路的电阻变小的是A. B.C. D.7. 几个电阻串联起来的总电阻比其中任何一个导体的电阻都大，这相当于增加了导体的A. 电流B. 横截面积C. 长度D. 电压8. 某同学在“探究电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的图象。

下列结论与图象相符合的是A. 电阻一定时，电流随着电压的增大而增大B. 电阻一定时，电压随着电流的增大而增大C. 电压一定时，电流随着电阻的增大而减小D. 电压一定时，电阻随着电流的增大而减小9. 如图所示是探究影响导体电阻大小因素的实验装置（导线的数量及连接可改变）。

演示板上的金属丝长短粗细都相同，、和都是镍铬丝、是铜丝、是铁丝。

下列说法正确的是A. 实验中，电流表示数越大说明电阻越大B. 该装置无法研究电阻与导体横截面积的关系C. 在图示情况下将接线柱处导线改接在处，电流表示数将变大D. 在图示情况下，连接、接线柱，电流表示数将变大10. 关于电流、电压和电阻的关系，下列说法中正确的是A. 导体的电阻与该导体两端的电压有关B. 导体的电阻与通过该导体的电流有关C. 对某一导体来说，导体中的电流与其两端的电压成正比D. 对某一导体来说，导体的电阻与其两端的电压成正比11. 对于某个导体电阻的大小，以下说法正确的是A. 加在导体两端的电压增大两倍，导体的电阻也增大两倍B. 通过导体的电流减小一半，则导体的电阻增大两倍C. 当导体的电压和通过导体的电流为零时，导体的电阻为零D. 导体的电阻等于导体两端电压与通过它的电流之比二、填空题（共8小题；共28分）12. 把很多二极管、三极管、电阻等电子元件做在芯片上，就成了集成电路，其中二极管、三极管是用材料制成的。

苏科版九年级物理上册第十四章欧姆定律单元复习练习(Word版含答案)一、初三物理第十四章欧姆定律易错压轴题提优（难）1．小红和同学们用“伏安法”测小灯泡正常发光时的电阻，小灯泡额定电压为3.8V，电源电压保持9V不变，滑动变阻器规格为“40Ω、1A”，连接电路如图甲所示。

(1)如图甲是小红同学连接的实物电路图。

图中只有一处连接错误，请在错误处画“×”，并用笔画线代替导线将电路连接正确_________________(注意不能与其它导线交叉)；(2)改正错误后，闭合开关，过了一段时间，灯突然熄灭，电流表、电压表示数均变为0，则产生的故障可能是_________________(只有灯泡或滑动变阻器发生故障)；(3)排除故障后，调节滑动变阻器滑片，并绘制出了小灯泡的电流随电压变化的图像如图乙所示，则灯泡正常发光时的电阻为____________________Ω(保留一位小数)。

向右调节滑动变阻器滑片的过程中，小灯泡变化的阻值∆R L滑动变阻器变化的阻值______________∆R滑(选填“大于”、“小于”或“等于”)；(4)小红又找来10Ω、20Ω、40Ω定值电阻想要继续探究“电流与电阻的关系”，只将10Ω的定值电阻代替小灯泡连入电路，调节滑动变阻器使定值电阻两端电压为U0=4V。

接下来断开开关，取下10Ω的定值电阻，换成20Ω的定值电阻，保持滑动变阻器滑片P位置不变，则闭合开关后，应将滑动变阻器的滑片向_________________(选填“左”或“右”)移动。

在用40Ω的定值电阻替换20Ω的定值电阻时，他发现电压表示数始终不能调为U0。

为完成四次探究，小红设计了如下方案，你认为不可行的一项是_________；A．如果只更换电源，则更换的电源电压范围是4～8VB．如果只调整电压表的示数，则应该控制电压表示数U0的范围为4.5～9VC．如果只更换滑动变阻器，则更换的滑动变阻器最大阻值至少为50Ω，允许通过的最大电流至少为0.4AD．如果只更换定值电阻，则更换的定值电阻阻值范围是6.67～32Ω(5)实验结束后，小红还想知道所用的滑动变阻器的最大值与铭牌标注是否一致，但是发现电源意外损坏了，于是他找来另一个未知电压的电源(电压恒定不变)，并设计了如图丙所示的电路，请你将他的实验步骤补充完整(已知定值电阻的阻值为R0)。

苏科版九年级物理上册第十四章欧姆定律专项练习考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图是甲、乙两电阻的电压与电流关系图像，下列说法正确的是（）A．甲、乙电阻之比是1∶2B．甲、乙电阻并联在电路中电流之比为1∶1C．甲、乙电阻并联在电路中电功率之比为1∶2D．将甲、乙电阻串联在6V 的电路中电压之比为1∶22、如下图所示：R1＝10Ω，R2＝5Ω，当S闭合时，电流表A1和A2的示数之比为（）A．1︰2 B．2︰1 C．2︰3 D．3︰23、将滑动变阻器与一只小灯泡串联连入电路，若滑动变阻器滑片P向D端移动时，灯泡亮度变暗，则滑动变阻器连入的接线柱应是（）A．A和B B．B和D C．A和C D．C和D4、如图所示的电路中，R1是定值电阻，R2是滑动变阻器，当合上开关S时，如果电流表的示数减少，那么（）A．R2上的滑片在向左滑动B．电压表的示数增大C．电压表的示数也减少D．电压表的示数不变5、连接在电路中的两段导体甲和乙中的电流与其两端电压的关系如图所示。

由图中信息可知（）A．甲导体的电阻为10ΩB．乙导体的电阻为5ΩC．当甲、乙两导体串联在电压为1.5V的电路中时，通过甲导体的电流为0.3AD．当甲、乙两导体并联在电压为1.5V的电路中时，干路电流为0.45A6、如图所示电路中，电源电压保持不变，开关S闭合后，滑动变阻器的滑片P向右移动时（）A．电流表示数变大B．电流表示数不变C．电压表示数变大D．电压表示数变小7、关于导体的电阻下列说法正确的是（）A．导体的横截面积越大，电阻越大B．长度相同的铜导线和铝导线，铝导线的电阻大C．导体电阻的大小取决于导体本身D．由RUI可知，导体的电阻与其两端的电压和通过导体的电流有关8、如图甲，当开关S从2转到1时，根据电流表和电压表对应的示数，U-I坐标系中描绘了相对应的点，如图乙，有关判断正确的是（）A．电源电压为8V B．R2的阻值为10ΩC．R1的阻值为20ΩD．R2两端的电压为4V9、如图所示，某调光小台灯的亮度可以通过亮度调节旋钮来控制。
