相信你是最棒的！苏科版九年级物理《第十四章欧姆定律》单元测试一、单选题1．在相同温度下，关于导体的电阻，下列说法正确的是（）A．粗细相同的两根铜线，长的那根电阻较大B．长度相同粗细也相同的铜线和铝线电阻相等C．长度相同的两根铜线，粗的那根电阻较大D．铜线的电阻一定比铝线的小2．有一段铝线，要使其电阻增大，下列可行的是（）A．把铝线对折后拧在一起B．减小通过铝线的电流C．截去原来的一半D．把导线拉长一些3．如图所示，电源电压保持不变，开关S闭合后，当滑动变阻器R的滑片P向右移动时，下列判断正确的是（）A．电流表的示数变小，电压表的示数变小B．电流表的示数变大，电压表的示数变大C．电压表示数与电流表示数的比值变大D．电压表示数与电流表示数的乘积一定变大4．某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻R x，得到如图乙所示的图像。
苏科版初中物理九年级上册第十四章《欧姆定律》提优试卷及参考答案
苏科版初中物理九年级上册第十四章《欧姆定律》提优试卷班级姓名得分一、单选题（2×12=24）题号 1 2 3 4 5 6 7 8 9 10 11 12答案1．有一根金属丝，它两端间电阻为R。
下列说法正确的是（）A．把它对折成两股后作为一根导线，其两端间电阻等于RB．把它对折成两股后作为一根导线，其两端间电阻大于RC．把它牵拉伸长后作为一根导线，其两端间电阻大于RD．把它牵拉伸长后作为一根导线，其两端间电阻等于R2．如图所示为滑动变阻器的结构和连入电路的示意图。
当滑片P向右滑动时，电路的电流变小的是（）A．B．C．D．3．如图所示，电源电压保持不变，开关S闭合后，灯1L和2L都正常发光，甲、乙两个电表示数之比为4∶3。
此时灯1L和2L的电阻之比为（）A．1∶3 B．3∶1C．3∶4 D．4∶34．图甲是家用亮度可调节的台灯，图乙为其用于调亮度的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，通过改变接入电路中电阻丝的长度来改变亮度，下列分析正确的是（）A．若将b、c接入电路中，顺时针转动旋钮时，灯变亮B．若将a、c接入电路中，顺时针转动旋钮时，灯变暗C．若将a、b接入电路中，顺时针转动旋钮时，灯变亮D．若将a、c接入电路中，顺时针转动旋钮时，灯变亮5．如图所示是科技小组的几位同学设计的天然气泄漏检测电路，其中R为气敏电阻，R的阻值随天然气浓度升高而降低，R0为定值电阻，电源两端的电压恒定不变、电路设计要求当天然气浓度增大时，电路中电表示数增大，图中电路图符合设计要求的是（）A．B．C．D．6．为了使一只电阻为10Ω、额定电压为6V的电铃接在18V的电源上能正常工作，那么电路中必须（）A．串联一只30Ω的电阻B．串联一只20Ω的电阻C．并联一只30Ω的电阻D．并联一只20Ω的电阻7．如图用酒精灯对废灯泡灯芯加热一段时间后，演示电流计的示数变大，该实验表明（ ） A ．随着温度的升高，玻璃由绝缘体变成导体B ．室温时玻璃为导体，常温时玻璃为绝缘体，所以玻璃为半导体C ．通电时间越长，玻璃电阻越小，电流越大D ．以上说法都有道理8．如图是依诺同学设计的压力传感器原理图，弹簧上端和滑动变阻器的滑片P 固定在一起，AB 间有可收缩的导线，R 1为定值电阻。
苏科版九年级上册物理 第十四章 欧姆定律达标检测(Word版 含解析)

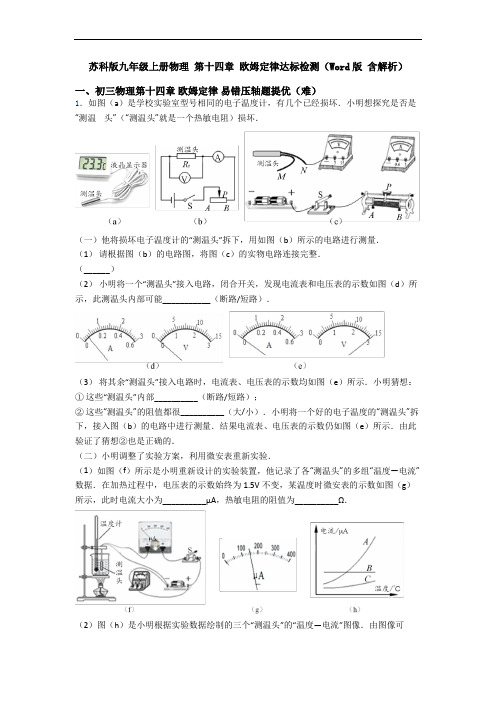

苏科版九年级上册物理第十四章欧姆定律达标检测（Word版含解析）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．如图（a）是学校实验室型号相同的电子温度计，有几个已经损坏．小明想探究是否是“测温头”（“测温头”就是一个热敏电阻）损坏．（一）他将损坏电子温度计的“测温头”拆下，用如图（b）所示的电路进行测量．（1）请根据图（b）的电路图，将图（c）的实物电路连接完整．（______）（2）小明将一个“测温头”接入电路，闭合开关，发现电流表和电压表的示数如图（d）所示，此测温头内部可能___________（断路/短路）．（3）将其余“测温头”接入电路时，电流表、电压表的示数均如图（e）所示．小明猜想：①这些“测温头”内部__________（断路/短路）；②这些“测温头”的阻值都很__________（大/小）．小明将一个好的电子温度的“测温头”拆下，接入图（b）的电路中进行测量．结果电流表、电压表的示数仍如图（e）所示．由此验证了猜想②也是正确的．（二）小明调整了实验方案，利用微安表重新实验．（1）如图（f）所示是小明重新设计的实验装置，他记录了各“测温头”的多组“温度—电流”数据．在加热过程中，电压表的示数始终为1.5V不变，某温度时微安表的示数如图（g）所示，此时电流大小为__________μA，热敏电阻的阻值为__________Ω．（2）图（h）是小明根据实验数据绘制的三个“测温头”的“温度—电流”图像．由图像可知，灵敏度最高“测温头”是__________，其阻值随温度的升高而__________（增大减小）．【答案】 短路 断路 大 150 10000 A 减小【解析】【详解】（一）（1）根据电路图连接实物图，电流从电源正极出发，依次流经开关、滑动变阻器、电流表、测温头回到电源负极，同时注意滑动变阻器应接在B 处以满足滑片P 向右滑时接入电路阻值变小，同时电流表选择0~0.6A 、电压表选择0~3V 的量程（并联在测温头两端），注意正极流入负极流出，具体连接情况如下：（2）从图（d ）中可以看出，电流表有示数，即代表电路中有电流经过，电路是通路，并且电压表示数为0，说明测温头没有断路而是处于短路状态；（3）将其余“测温头”接入电路时，电流表、电压表的示数均如图（e ）所示，电流表示数为0，说明电路中无电流通过，且电压表示数为3V ，有两种可能：①可能这些“测温头”内部处于断路，所以电路中无电流通过，且此时电压表测量电源电压；②可能这些“测温头”的阻值很大，电路中电流非常微弱，所以电流表示数几乎为0，“测温头”由于阻值过大，分压增多，其两端几乎等于电源电压3V 。
综合解析苏科版九年级物理上册第十四章欧姆定律同步测试试卷(含答案详解)
苏科版九年级物理上册第十四章欧姆定律同步测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图所示，这是“伏安法”测电阻的实验电路图，下列说法错误的是（）A．“伏安法”测电阻的实验原理是：由欧姆定律得到R=U IB．滑动变阻器的作用是控制未知电阻两端的电压保持不变C．实验中多次测量的目的是减小误差D．该电路还可以探究电流与电压的关系2、小明要测量定值电阻R x的阻值，如图所示连接好电路并闭合开关后，发现两表示数都变为0。
小明将一条完好导线的两端分别接到a、d接线柱上时，发现电流表有示数，电压表示数仍为0；将该导线两端分别接到c、f接线柱上时，发现电压表有示数，电流表示数仍为0。
由此判断故障可能是（）A．c、d间断路B．a、b间断路C．f、g间断路D．e、f间断路3、在探究电流与电阻关系实验中，下列说法正确的是（）A．多次测量是为了求平均值B．多次测量是为了减小误差C．滑动变阻器改变了定值电阻两端电压D．滑动变阻器使定值电阻两端电压不变4、如图，R为定值电阻，闭合开关S1、S2后，灯L很亮，忽然灯L烧坏。
各电表读数用对应物理量符号和下标表示（如电压表1读数U1）），U1不变、U2变大、I4变小，则（）A．I1变小，I2变大，I3不变B．I1不变，I2变小，I3变大C．I1变大，I2不变，I3变小D．I1变小，I2不变，I3变大5、如图中，正确的选项是（）A．甲的比热容大于乙的比热容B．橡胶比金属的导电性好C．这个过程与内燃机的做功冲程类似D．电阻箱的阻值为64.4Ω6、如图所示，是一种自动测定油箱内油面高度的装置。
九年级物理上册 第十四章 欧姆定律检测题(WORD版含答案)
九年级物理上册第十四章欧姆定律检测题（WORD版含答案）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．现有下列器材：学生电源，电流表（0~0.6A 0~3A）、电压表（0~3V 0~15V）、定值电阻8（2.5Ω、5Ω、10Ω、15Ω、20Ω、25Ω各一个）、开关、滑动变阻器（15Ω 1A）和导线若干，利用这些器材探究“电压一定时，电流与电阻的关系”，实验中电阻R两端的电压始终保持3V不变。
(1)请用笔画线代替导线，将图中实物电路连接完整，要求滑动变阻器的滑片P向B端移动时电压表示数变小；______(2)实验中，不能被选用的电阻为___Ω；判断的依据是______；(3)保证所选电阻均能正常进行实验，电源电压应该控制在3V至______V之间；(4)实验中依次接入其中三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，测得相应的电流值，如下表所示。
分析表中的数据可以得出结论______；实验次数…234…R/Ω…101520…I/A…0.30.20.15…(5)做完探究“电压一定时，电流与电阻的关系”，把定制电阻换成小灯泡，测定小灯泡电功率的实验中，选用的电源电压为4.5V，小灯泡的额定电压为2.5V、电阻约为10Ω。
①闭合开关、移动滑片P至电压表的示数如图乙所示，如要获得小灯泡额定功率的数据，滑片P应向______（选填“A”或“B”）移动，使电压表的示数为______V。
②改变滑片P的位置，获得多组对应的电压、电流值。
根据记录的数据，绘制得如图丙所示的I﹣U图像。
由图像可知，小灯泡的额定功率是______W；同时发现小灯泡的电流与电压不成正比，原因可能是______。
【答案】 2.5 此时电流超过了电流表的量程 4.8电压一定时，电流与电阻成反比 A 2.5 0.5 小灯泡电阻受到温度的影响【解析】【分析】【详解】(1)[1]由题意可知，当滑动变阻器滑片P 向B 端移动时，接入电路中的电阻变大，故滑片左侧的电阻丝应当连入电路中，电路连接图如图所示。
强化训练苏科版九年级物理上册第十四章欧姆定律专项测试试卷(含答案详解)
苏科版九年级物理上册第十四章欧姆定律专项测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、在图所示的电路中，电源电压保持不变，若将电流表A1接入电路中，闭合开关S，移动滑片P，下列操作中能使电流表A1和A的示数的比值变大是（）①电流表A1接在a点，滑片P向右移动②电流表A1接在a点，滑片P向左移动③电流表A1接在b点，滑片P向右移动④电流表A1接在b点，滑片P向左移动A．①和③B．②和④C．②和③D．①和④2、在图所示的电路中，电源电压保持不变。
闭合开关S，电路正常工作。
一段时间后，观察到电压表V的示数变大。
已知电路中仅有一处故障，且只发生在电阻R1、R2上。
现在电路中再正确串联一个电流表，则（）A．若电流表有示数，故障是R1短路B．若电流表有示数，故障是R2断路C．若电流表无示数，故障是R1断路D．若电流表无示数，故障是R2短路3、实验室使用的小灯泡正常工作时的电流约为（）A．0.05安B．0.2安C．1安D．2安4、连接在电路中的两段导体甲和乙中的电流与其两端电压的关系如图所示。
由图中信息可知（）A．甲导体的电阻为10ΩB．乙导体的电阻为5ΩC．当甲、乙两导体串联在电压为1.5V的电路中时，通过甲导体的电流为0.3AD．当甲、乙两导体并联在电压为1.5V的电路中时，干路电流为0.45A5、如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U-I”关系图像如图乙所示。
苏科版初中物理九年级上册第十四章《欧姆定律》检测试卷及参考答案
苏科版初中物理九年级上册第十四章《欧姆定律》检测试卷班级姓名得分一、单选题（2×12=24）题号 1 2 3 4 5 6 7 8 9 10 11 12 答案1．下列因素中，对导体电阻大小有决定作用的是A．导体是否接入电路B．导体的长度C．通过导体的电流D．导体两端的电压2．关于公式R=UI，下列说法中正确的是A．导体的电阻由它两端的电压和通过它的电流决定B．导体的电阻可以由它两端的电压与通过它的电流的比值来测量C．当通过导体的电流一定时，导体的电阻跟它两端的电压成正比D．当导体两端的电压一定时，导体的电阻跟通过它的电流成反比3．如图四个电路中，电源电压U相同，R1＜R2，电路的总电阻由大到小的顺序是（）A．甲、乙、丙、丁B．丁、丙、乙、甲C．丁、甲、乙、丙D．丙、乙、甲、丁4．如图所示，图乙为滑动变阻器结构示意图，当滑动变阻器的滑片P向右移动的过程中，图甲中电流表示数变大，则电路与滑动变阻器的连接方式正确的是A．a连C，b连B B．a连A，b连BC．a连C，b连D D．a连A，b连D5．如图所示，AB和CD是由同种材料制成的长度相同、横截面积不同的两段导体（且S AB＜S CD），将它们串联后连入电路中，比较这两段导体两端的电压及通过它们的电流的大小，则下列说法中正确的是A．U AB＝U CD，I AB＝I CD B．U AB＜U CD，I AB＝I CDC．U AB＞U CD，I AB＜I CD D．U AB＞U CD，I AB＝I CD6．在如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作，一段时间后，发现两个电表的示数都变大，则出现这种故障的可能原因是A．R1短路B．R1断路C．R2短路D．R2断路7.将一段电阻丝接在3V的电源上，测得通过它的电流为0.3 A，若把该电阻丝改接在另一个电源上时，测得通过它的电流为0.2 A，则此时的电源电压和该电阻丝的阻值分别为( )A．2V，15 ΩB．3V，10 ΩC．2V．10 ΩD．3V，15 Ω8．用石墨烯制成的湿敏电阻，其阻值会随湿度的增大而增大。
九年级上册物理 第十四章 欧姆定律检测题(Word版 含答案)
九年级上册物理第十四章欧姆定律检测题（Word版含答案）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．有一只阻值未知的定值电阻R x和一只标有“2.5V”的小灯泡L：(1)图甲是用伏安法测定值电阻R x阻值的实物电路。
电源电压恒为3V，滑动变阻器R1的最大阻值为10Ω：①请用笔画线代替导线将图甲的实验电路补充完整；（________）②电路正确连接闭合开关后，发现仅有一只电表指针明显偏转，造成该现象的原因可能是_____；A．R1断路 B．R x断路 C．开关短路 D．R x短路③故障排除后，移动滑动变阻器滑片P，当电压表示数为1.2V时，电流表示数如图乙所示，则待测电阻R x=_____Ω；④现有以下三组数据，分析可知，不可能通过以上实验获得的数据有_____（填序号）；实验序号电压U/V电流I/A10.80.22 1.60.43 2.40.6(2)小华利用如图丙所示电路，巧测出小灯泡L的额定功率。
两只滑动变阻器R1和R2的最大阻值分别为10Ω和20Ω，电源电压恒定。
请完成实验步骤：①闭合开关S 、S 2，断开S 1，______，调节滑动变阻器R 2的滑片P ，使电压表的示数为2.5V ；②断开开关S 2，闭合S 、S 1，调节________的滑片P ，使电压表的示数仍为2.5V ； ③保持滑动变阻器R 1的滑片P 不动，将滑动变阻器R2的滑片P 移到最左端，读出电压表的示数为2.7V ，再将R 2的滑片P 移到最右端，读出电压表的示数0.9V ；④小灯泡的额定功率为_____W 。
【答案】 BD 4 1 滑动变阻器R 1滑片移至最左端 滑动变阻器R 1 0.625【解析】【分析】【详解】(1)①[1]滑动变阻器R 1与R x 串联接入电路中，因为已经将右端的上接线柱接入了电路中，要使滑动变阻器能保护电路，必须将一个下接线柱接入电路中，比如左下接线柱；因为电源电压恒为3V ，电压表测R x 两端电压，要与R x 并联，并选择0～3V 的小量程。
苏科版物理九年级全册第十四章 欧姆定律 素养检测含解析
苏科版物理九年级全册第十四章欧姆定律素养检测（含解析）第十四章素养综合检测欧姆定律(满分100分,限时45分钟)一、选择题(每小题4分,共20分)1.(2022湖北武汉中考)某同学利用表格中的几种导体探究影响导体电阻大小的因素。
下列说法正确的是()导体长度/m 横截面积/mm2 材料① 1.0 0.2 锰铜② 1.0 0.4 锰铜③ 0.5 0.4 锰铜④ 1.0 0.4 镍铬合金A.为检验“导体电阻跟导体长度有关”的猜想,应选用导体①与②B.为检验“导体电阻跟导体长度有关”的猜想,应选用导体①与③C.为检验“导体电阻跟导体横截面积有关”的猜想,应选用导体①与④D.为检验“导体电阻跟导体材料有关”的猜想,应选用导体②与④2.【安全与健康】(2022湖北十堰中考)我市交通管理部门定期开展交通违法专项治理行动,如图甲是查处饮酒驾驶行为中使用的某酒精测试仪工作原理图。
电源电压恒定,R1为定值电阻,R2为气敏电阻,其阻值随气体酒精浓度的变化情况如图乙所示,闭合开关S,下列说法正确的是()甲乙A.气敏电阻主要由超导体材料制成B.图甲中通过R1的电流保持不变C.检测气体的酒精浓度越大,R2阻值越大D.检测气体的酒精浓度越大,电压表示数越大3.如图所示,小嫒同学设计了一个简单的“调光电路”。
电路连接好后闭合开关,导线完好,却发现小灯泡不亮,电流表无示数。
于是用一个完好的电压表探测电路故障,将电压表接在a、b两点,发现无示数;接在a、c两点,发现有示数。
对故障分析,下列说法正确的是()A.滑动变阻器短路B.滑动变阻器断路C.小灯泡短路D.小灯泡断路4.(2023湖南常德中考)如图所示电路中,电阻R1=12 Ω,R2=6 Ω。
当单刀双掷开关S置于位置1时,电压表读数为3 V。
则当S置于位置2时,电压表读数的可能值为()A.1 VB.2 VC.3 VD.4 V5.(2022江苏常州清潭中学期末)如图甲所示电路中,闭合开关S,将滑动变阻器的滑片从最右端滑至灯正常发光的位置,电流表示数与两电压表示数的变化关系图像如图乙所示。
物理九年级上册 第十四章 欧姆定律(篇)(Word版 含解析)
物理九年级上册第十四章欧姆定律（篇）（Word版含解析）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．欣欣利用如图甲所示的电路，探究通过“导体的电流跟电阻的关系”。
实验器材：电源（电压恒为 4.5V），电流表、电压表各一只，开关，三个定值电阻（5Ω、10Ω、15Ω），两只滑动变阻器（甲“10Ω 2A”、乙“20Ω 1A”），导线若干。
(1)用笔画线代替导线完成图甲电路的连接；（_____________）(2)实验中欣欣发现，无论怎样移动滑动变阻器的滑片，两电表的指针始终处于图乙所示的状态，则电路故障可能是_______；(3)排除故障后，多次改变 R的阻值，根据实验数据画出如图丙所示的I-R图像，得到的结论是_______ ；(4)在上述实验中，欣欣用10Ω的电阻替换5Ω的电阻，为了完成实验，他应该将滑动变阻器的滑片向 ______ 端移动（选填“A”或“B”），使电压表示数为______________V；(5)当欣欣改用15Ω的电阻继续实验时，发现无论怎样移动滑动变阻器的滑片，都无法使电压表的示数达到实验要求的值，则欣欣选用的滑动变阻器的规格是______（选填“甲”或“乙”），如果串一个定值电阻就能完成实验，那么这个定值电阻的范围是________；(6)除了更换滑动变阻器的方案以外，欣欣想到原有器材不变，调整定值电阻两端的电压也可以完成实验，他应控制定值电阻两端的电压范围是________。
【答案】定值电阻断路在电压不变时，通过导体的电流与电阻成反比A 2.5 甲2~12Ω 2.7V∼3V【解析】【分析】【详解】(1)[1]将电压表并联在定值电阻的两端，如图所示；(2)[2]乙图中，左表为电压表，示数满偏，说明电压表与电源连通；右边为电流表示为0，说明电路断路或总电阻很大，由此可知，与电压表并联的定值电阻断路了。
(3)[3]由图丙所示图象可知：通过电阻的电流与电阻值的乘积为2.5保持不变，是一个定值，这说明：在电压不变时，电流与电阻成反比。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
苏科版物理九年级上册第十四章欧姆定律检测题（WORD版含答案）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．小明对“篮球在空气中是否受受到浮力”进行探究，由此进行一系列的思考与实验，并最终设计出可直接测量空气密度的简易“空气密度仪”。
(1)如图甲，将一个带阀门的篮球放在天平的托盘上，阀门连接未充气的气球，且处于关闭状态。
加砝码使天平平衡。
打开阀门，气球变大（假设篮球体积不变），天平指针向______偏转。
指针偏转的原因是__________________________________________。
(2)为测量篮球受到浮力大小，小明设计了如图乙所示的电路。
电路中电源电压U为6V，R 是力敏电阻，其阻值与所受压力F压的关系如图丙所示。
当左盘中篮球未给气球充气时，电流表示数为0.2A，此时压敏电阻R大小为20Ω；当篮球给气球充气到体积为篮球2倍时（篮球体积不变），电流表示数为0.15A，力敏电阻R所受压力F B与篮球对左侧托盘的压力F A的关系如图丁所示，则定值电阻R0阻值为______Ω，篮球所受浮力为______N。
(3)图乙中篮球与气球内气体的总质量保持不变，并控制气球体积为篮球的2倍，在电压表指针所指的刻度盘上标上对应的空气密度值，就制成了一台测量当地空气密度的“空气密度仪”。
若用此装置测量大于1.29kg/m3的空气密度，指针大概应在______（A/B）处。
【答案】右气球受到浮力变大 10 0.09A【解析】【分析】【详解】(1)[1][2]打开阀门，气球变大，根据阿基米德原理，气球受到的浮力变大，蓝球对托盘的压力变小了，故天平指针向右偏转。
(2)[3]压敏电阻R 与定值电阻R 0串联，电流表测量电路的电流，电压表测定值电阻的电压，当左盘中篮球未给气球充气时，电流表示数为0.2A ，根据串联电路的规律及欧姆定律0116V 20100.2AU R R I =-=-Ω=Ω [4]由图丙知此时 F 1B ＝309N当篮球给气球充气到体积为篮球的2倍时（篮球体积不变），电流表示数为0.15A ，根据串联电路的规律及欧姆定律2026V 10300.15AU R R I =-=-Ω=Ω 由图丙知此时 F 2B =300N由图丁知F B =50F A故11A 309N 5050B F F == 22A 300N 5050B F F == 托盘A 所受压力的变化量 ∆F A ＝309N 50−300N 50＝0.18N 篮球给气球充气到体积为篮球的2倍，由阿基米德原理，即篮球所受的浮力为 F 浮=12×0.18N=0.09N (3)[5]气球体积为篮球的2倍，即气球的体积不变，现用此装置测量大于1.29 kg/m 3的空气密度，根据阿基米德原理，气球受到的浮力变大，篮球对托盘的压力变小，力敏电阻R 所受压力F B 也变小，可知压敏电阻变大，根据串联电阻的规律，电路的总电阻变大，由欧姆定律，电路的电流变小，根据U ＝IR ，定值电阻的电压变小，即电压表示数变小，故用此装置测量大于1.29 kg/m 3的空气密度，指针应在电压表盘1.29刻度线的左侧， 即A 处。
2．在复习电学知识时，小明在实验室做了“测量小灯泡的电功率”和“探究电流与电压、电阻的关系”的实验。
实验中，所用的电源电压为6V ，小灯泡点的额定电压为3.8V ，滑动变阻器的规格为“30Ω 1A ”。
（1）在“测量小灯泡的电功率”的实验中，小明按图甲所示的电路图正确连接了电路。
闭合开关后，移动变阻器的滑片，当电压表的示数为3.8V 时，电流表的示数如图乙所示，则小灯泡的额定功率为____W 。
（2）移动变阻器的滑片P ，记下多组对应的电压表和电流表的示数，并绘制成如图丙所示的小灯泡的I -U 图象。
由图象可知：当小灯泡两端的电压增大时，小灯泡的电阻______，如果小灯泡两端的电压为1.9V ，则小灯泡的实际功率_______0.38W 。
（3）在做“探究电流与电阻的关系”实验时，小明所用的四个定值电阻的阻值行别为5Ω、10Ω、15Ω、20Ω。
他直接利用测量小灯泡电功率时所连的电路进行实验，他把电路中的小灯泡取下，电路的其他元件连接方式不动，把四个定值电阻分别接入电路中进行探究。
如果要保证电路中各元件的安全，且用四个电阻都能顺利地完成实验，则定值电阻两端的电压应该在_______范围内选择。
【答案】1.52 变大 大于 2.4V~3V【解析】【详解】(1)[1]当电压为额定电压3.8V 时，图乙中电流表小量程分度值为0.02A ，示数为0.4A ，灯的额定功率P 额=U 额I =3.8V ×0.4A=1.52W(2)[2][3]在图丙中，分别作出图象上a 、b 两点的电压及对应的电流大小，如下图所示由图可看出，电压的增加的量U b -U a 大于对应的电流增加的值量I b -I a ，即电压增加的量比电流增加的要大，根据欧姆定律a b a b a bU U R R I I =<= 所以，当小灯泡两端的电压增大时，小灯泡的电阻也变大；因在实际电压1.9V 下的电阻小于灯在额定电压3.8V 下的电阻，R 实<R 额，灯的实际功率2222()()1 1.52W 0.38W 22444U U U P U P R R R R ==>=⨯===额额额额实额实实额实 即小灯泡的实际功率大于0.38W 。
(3)[4]探究电流与电阻的关系实验时，应控制不同电阻的电压保持不变，根据把5Ω、10Ω、15Ω、20Ω分别接入电路中进行探究，保证电路中各元件的安全，且用四个电阻都能顺利地完成实验：因电流表的量程为0~0.6A ，所以电路中的最大电流为0.6A ，当接入最小的电阻5Ω时，电压表示数即为允许的最大电压U 大=R 小I 大=5Ω×0.6A=3V因变阻器的最大阻值为30Ω，当变阻器电阻全部连入电路中时，若接入最大的电阻R 大=20Ω，此时电路中的最小电流6V 0.12A 2030U I R R ===+Ω+Ω小定大滑大 定值电阻的最小电压 U 小=I 小R 定大=0.12A ×20Ω=2.4V则定值电阻两端的电压应在2.4V~3V 。
3．如图（a ）是学校实验室型号相同的电子温度计，有几个已经损坏．小明想探究是否是“测温 头”（“测温头”就是一个热敏电阻）损坏．（一）他将损坏电子温度计的“测温头”拆下，用如图（b ）所示的电路进行测量． （1） 请根据图（b ）的电路图，将图（c ）的实物电路连接完整．（______）（2） 小明将一个“测温头”接入电路，闭合开关，发现电流表和电压表的示数如图（d ）所示，此测温头内部可能___________（断路/短路）．（3） 将其余“测温头”接入电路时，电流表、电压表的示数均如图（e ）所示．小明猜想： ① 这些“测温头”内部__________（断路/短路）；② 这些“测温头”的阻值都很__________（大/小）．小明将一个好的电子温度的“测温头”拆下，接入图（b ）的电路中进行测量．结果电流表、电压表的示数仍如图（e ）所示．由此验证了猜想②也是正确的．（二）小明调整了实验方案，利用微安表重新实验．（1）如图（f ）所示是小明重新设计的实验装置，他记录了各“测温头”的多组“温度—电流”数据．在加热过程中，电压表的示数始终为1.5V不变，某温度时微安表的示数如图（g）所示，此时电流大小为__________μA，热敏电阻的阻值为__________Ω．（2）图（h）是小明根据实验数据绘制的三个“测温头”的“温度—电流”图像．由图像可知，灵敏度最高“测温头”是__________，其阻值随温度的升高而__________（增大减小）．【答案】短路断路大 150 10000A 减小【解析】【详解】（一）（1）根据电路图连接实物图，电流从电源正极出发，依次流经开关、滑动变阻器、电流表、测温头回到电源负极，同时注意滑动变阻器应接在B处以满足滑片P向右滑时接入电路阻值变小，同时电流表选择0~0.6A、电压表选择0~3V的量程（并联在测温头两端），注意正极流入负极流出，具体连接情况如下：（2）从图（d）中可以看出，电流表有示数，即代表电路中有电流经过，电路是通路，并且电压表示数为0，说明测温头没有断路而是处于短路状态；（3）将其余“测温头”接入电路时，电流表、电压表的示数均如图（e）所示，电流表示数为0，说明电路中无电流通过，且电压表示数为3V，有两种可能：①可能这些“测温头”内部处于断路，所以电路中无电流通过，且此时电压表测量电源电压；②可能这些“测温头”的阻值很大，电路中电流非常微弱，所以电流表示数几乎为0，“测温头”由于阻值过大，分压增多，其两端几乎等于电源电压3V 。
（二）（1）观察微安表（g ）可知，其量程为400uA ，分度值为10uA ，表中示数为150uA ，根据欧姆定律可知热敏电阻的阻值为：-41.5V 1.5V ===10000150uA 1.510AU R I =Ω⨯热热热； （2）观察图像（h ）可知，A 、B 、C 三个“测温头”，大的趋势均是随温度升高电流增大，且A“测温头”随温度升高电流增大最为明显（C 次之，B 几乎无变化），所以灵敏度最高的“测温头”是A 。
4．小军用如图所示的电路探究“通过导体的电流与导体两端电压的关系”。
（1）小军连接的电路有一处错误，请只改动一根导线，使电路连接正确（在应改动的导线上打“×”，用笔画线代替导线画出正确的接法）_______。
（2）图乙时他改正错误后某次实验的电流表和电压表示数，则小军选择的定值电阻是____Ω（保留一位小数）。
（3）小军进行了多次实验后，绘制了定值电阻的电流随电压变化的图象（如图丙所示）。
正确的图象是__（选填“A”或“B”）。
（4）小军看到实验桌上有一个额定电压为U 的小灯泡，他想挑战只用一只电表测量该小灯泡的额定功率．小军又找来一个已知阻值的定值电阻R 0和两个开关S 1，S 2，设计了如图丁所示的电路图，请补全小军的实验步骤。
①只闭合开关S 和________（选填“S 1”或“S 2”），调节滑动变阻器的滑片，使电流表的示数为_________；②只闭合开关S 和__________（选填“S 1”或“S 2”），保持滑动变阻器的滑片位置不变，读出此时电流表的示数为I ；③则小灯泡的额定功率的表达式为：P 额=_________（用字母U, I, R 0,表示）。
【答案】 9.2 A S2 S1 UI﹣【解析】1)电压表应与电阻并联，如图所示：(2)由图乙知，电流表的量程为0∼0.6A，分度值为0.02A，示数为0.26A；电压表的量程为0∼3V，分度值为0.1V，示数为2.4V；所以定值电阻的阻值为R=9.2Ω； (3)由于是定值电阻，所以电流与电压成正比例，A正确，B错误；(4)首先只闭合S和S2，此时定值电阻与灯泡并联，灯泡正常发光时，定值电阻两端电压为U，所以此时电流表测量通过定值电阻的电流表示数应为I0，所以当电流表的示数为时灯泡正常发光；只闭合S和S1，此时电流表测量干路电流，则可知灯泡的额定电流I额I−I0I−；灯泡的额定功率P额U额I额U×(I−)UI−.5．在探究“电压一定时，电流跟电阻的关系”的实验中，设计电路如图甲所示．（1）连接电路前，开关必须______．（2）请根据图甲电路图用笔画线代替导线将图乙所示实物连接成完整电路__（导线不允许交叉）．（3）连接好电路，闭合开关，发现电流表没有示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压．造成这一现象的原因可能是______A．电流表坏了 B．滑动变阻器短路 C．电阻处接触不良 D．电阻短路（4）排除故障进行实验，多次改变R的阻值，调节滑动变阻器，使电压示数保持不变，实验数据记录如下表．其中第5次实验电流表示数如图丙所示，其读数为______A．（5）实验结果是：______．【答案】断开 C 0.12 电压不变，导体中的电流与导体的电阻成反比【解析】(1)连接电路前，为保护电路，开关必须断开；(2)电压表与电阻并联接入电路，滑动变阻器与电阻串联，采取“一上一下”的连接方式，如下图所示；(3)图丙中电流表用的是0.6A量程，分度值为0.02A，故其示数为0.12A；(4)分析表格数据可知，电压一定时，通过电阻电流的变化倍数和电阻阻值变化倍数的倒数相等，故可得结论：电压不变，导体中的电流与其电阻成反比．点睛：根据电流表选用的量程和其分度值，读出电流表示数；分析表中电流的变化倍数和电阻的变化倍数之间的关系，利用控制变量法得出结论．6．小明同学用如图器材探究探究通过导体的电流与电阻的关系。
