图形的位似--知识讲解【学习目标】1、了解位似多边形的概念，知道位似变换是特殊的相似变换，能利用位似的方法，将一个图形放大或缩小；2、能在同一坐标系中，感受图形放缩前后点的坐标的变化.【要点梳理】要点一、位似多边形1.位似多边形定义:如果两个相似多边形任意一组对应顶点所在的直线都经过同一个点O，且每组对应点与点O 点的距离之比都等于一个定值k，例如，如下图，OA′=k·OA（k≠0），那么这样的两个多边形叫做位似多边形，点O叫做位似中心.要点诠释：位似图形与相似图形的区别：位似图形是一种特殊的相似图形，而相似图形未必能构成位似图形.2.位似图形的性质:（1）位似图形的对应点相交于同一点，此点就是位似中心；（2) 位似图形的对应点到位似中心的距离之比等于相似比；（3）位似图形中不经过位似中心的对应线段平行.3.平移、轴对称、旋转和位似四种变换的异同：图形经过平移、旋转或轴对称的变换后，虽然对应位置改变了，但大小和形状没有改变，即两个图形是全等的；而位似变换之后图形是放大或缩小的，是相似的．4.作位似图形的步骤第一步：在原图上找若干个关键点，并任取一点作为位似中心；第二步：作位似中心与各关键点连线；第三步：在连线上取关键点的对应点，使之满足放缩比例；第四步：顺次连接各对应点.要点诠释：位似中心可以取在多边形外、多边形内，或多边形的一边上、或顶点，下面是位似中心不同的画法.要点二、坐标系中的位似图形在平面直角坐标系中，将一个多边形每个顶点的横坐标、纵坐标都乘同一个数k(k≠0)，所对应的图形与原图形位似，位似中心是坐标原点，它们的相似比为|k|.要点诠释：在平面直角坐标系中，如果位似变换是以原点为位似中心，相似比为k，那么位似图形对应点的坐标等于原来点的坐标乘以（或除以）k或-k.【典型例题】类型一、位似多边形1.下列每组的两个图形不是位似图形的是（）.A. B. C. D.【思路点拨】根据位似图形的概念对各选项逐一判断，即可得出答案．【答案】D【解析】解：对应顶点的连线相交于一点的两个相似多边形叫位似图形．据此可得A 、B 、C 三个图形中的两个图形都是位似图形；而D 的对应顶点的连线不能相交于一点，故不是位似图形．故选D ．【总结升华】位似与相似既有联系又有区别，相似仅要求两个图形形状完全相同；而位似是在相似的基础上要求对应点的连线相交于一点．举一反三【变式】在小孔成像问题中， 根据如图4所示，若O 到AB 的距离是18cm ，O 到CD 的距离是6cm ，则像CD 的长是物AB 长的（ ）.A. 3倍B. 21 C. 31 D. 不知AB 的长度，无法判断 【答案】C2. 利用位似图形的方法把五边形ABCDE 放大1.5倍.【答案与解析】即是要画一个五边形A′B′C′D′E′，要与五边形ABCDE 相似且相似比为1.5.画法是： 1．在平面上任取一点O. 2．以O 为端点作射线OA 、OB 、OC 、OD 、OE. 3．在射线OA 、OB 、OC 、OD 、OE 上分别取点A′、B′、C′、D′、E′，使OA′:OA ＝ OB′:OB ＝OC′:OC ＝OD′:OD ＝OE′:OE ＝1.5. 4．连结A′B′、B′C′、C′D′、D′E′、E′A′.这样：A′B′AB ＝B′C′BC ＝C′D′CD ＝D′E′DE ＝A′E′AE＝1.5. 则五边形A′B′C′D′E′为所求. 另外一种情况，所画五边形跟原五边形分别在位似中心的两侧.【总结升华】由本题可知，利用位似的方法，可以把一个多边形放大或缩小.举一反三【变式】在已知三角形内求作内接正方形．【答案与解析】作法：（1）在AB 上任取一点G′，作G′D′⊥BC ；（2）以G′D′为边，在△ABC 内作一正方形D′E′F′G′；（3）连接BF′，延长交AC 于F ；（4）作FG ∥CB ，交AB 于G ，从F 、G 分别作BC 的垂线FE ， GD ；∴四边形DEFG 即为所求．类型二、坐标系中的位似图形3. 如图，在10×10的正方形网格中，点A ，B ，C ，D 均在格点上，以点A 为位似中心画四边形AB′C′D′，使它与四边形ABCD 位似，且相似比为2．A 1B 1C 1D 1E 1 A B C D E（1）在图中画出四边形AB′C′D′；（2）填空：△AC′D′是三角形．【思路点拨】（1）延长AB到B′，使AB′=2AB，得到B的对应点B′，同样得到C、D的对应点C′，D′，再顺次连接即可；（2）利用勾股定理求出AC′2=42+82=80，AD′2=62+22=40，C′D′2=62+22=40，那么AD′=C′D′，AD′2+C′D′2=AC′2，即可判定△AC′D′是等腰直角三角形．【答案与解析】解：（1）如图所示：（2）∵AC′2=42+82=16+64=80，AD′2=62+22=36+4=40，C′D′2=62+22=36+4=40，∴AD′=C′D′，AD′2+C′D′2=AC′2，∴△AC′D′是等腰直角三角形．故答案为：等腰直角．【总结升华】本题考查了作图﹣位似变换．画位似图形的一般步骤为：①确定位似中心，②分别连接并延长位似中心和能代表原图的关键点；③根据相似比，确定能代表所作的位似图形的关键点；顺次连接上述各点，得到放大或缩小的图形．同时考查了勾股定理及其逆定理等知识．熟练掌握网格结构以及位似变换的定义是解题的关键．4. 如图△ABC的顶点坐标分别为A（1，1），B（2，3），C（3，0）．（1）以点O为位似中心画△DEF，使它与△ABC位似，且相似比为2．（2）在（1）的条件下，若M（a，b）为△ABC边上的任意一点，则△DEF的边上与点M 对应的点M′的坐标为．【思路点拨】（1）把点A、B、C的横、纵坐标都乘以2可得到对应点D、E、F的坐标，再描点可得△DEF；把点A、B、C的横、纵坐标都乘以﹣2可得到对应点D′、E′、F′的坐标，然后描点可得△D′E′F′；（2）利用以原点为位似中心的位似变换的对应点的坐标特征求解．【答案与解析】解：（1）图略；（2）点M对应的点M′的坐标为（2a，2b）或（﹣2a，﹣2b）．故答案为（2a，2b）或（﹣2a，﹣2b）．【总结升华】本题考查了位似变换：如果两个图形不仅是相似图形，而且对应顶点的连线相交于一点，对应边互相平行，那么这样的两个图形叫做位似图形，这个点叫做位似中心．在平面直角坐标系中，如果位似变换是以原点为位似中心，相似比为k，那么位似图形对应点的坐标的比等于k或﹣k．举一反三：【变式】如图，将△AOB中各顶点的纵坐标，横坐标分别乘-1，•得到的图形与原图形相比有什么变化？作出所得的图形，这个过程可以看作是一个什么图形变换？【答案】解：图形的形状和大小都没有变化；可以看作是△AOB绕O•点按逆时针方向旋转180°得到的.。
知识点1、三角对应相等，三边对应成比例的三角形叫相似三角形。
如△ABC 与△A /B /C /相似，记作: △ABC∽△A /B /C / 。
相似三角形的比叫相似比相似三角形的定义既是相似三角形的性质，也是三角形相似的判定方法。
注意：（1）相似比是有顺序的。
（2）对应性，两个三角形相似时，通常把对应顶点写在对应位置，这样写比较容易找到相似三角形的对应角和对应边。
（3）顺序性：相似三角形的相似比是有顺序的，若△ABC∽△A /B /C /，相似比为k ，则△A /B /C /与△ABC 的相似比是1k 知识点2、相似三角形与全等三角形的关系（1）两个全等的三角形是相似比为1的相似三角形。
（2）两个等边三角形一定相似，两个等腰三角形不一定相似。
（3）二者的区别在于全等要对应边相等，而相似要求对应边成比例。
知识点3、相似三角形的性质相似三角形的对应角相等，对应边成比例，对应线段的比等于相似比，根据这一性质，可计算角的度数或边的长度。
平行线分线段成比例定理（1）平行线分线段成比例定理:三条平行线截两条直线,所得的对应线段成比例. 已知l1∥l2∥l3, A D l1 B E l2 C F l3可得等.EF BC DE AB DF EF AC BC DF EF AB BC DF DE AC AB EF DE BC AB =====或或或或（2）推论:平行于三角形一边的直线截其它两边(或两边的延长线)所得的对应线段成比例. AD EB C 由DE ∥BC 可得：.此推论较原定理应AC AE AB AD EA EC AD BD EC AE DB AD ===或或用更加广泛,条件是平行.（3）推论的逆定理：如果一条直线截三角形的两边(或两边的延长线)所得的对应线段成比例.那么这条直线平行于三角形的第三边.此定理给出了一种证明两直线平行方法,即：利用比例式证平行线.（4）定理:平行于三角形的一边,并且和其它两边相交的直线,所截的三角形的三边与原三角形三边对应成比例. 知识点4、如果两个三角形的两角分别于另一个三角形的两角对应相等，那么这两个三角形相似。

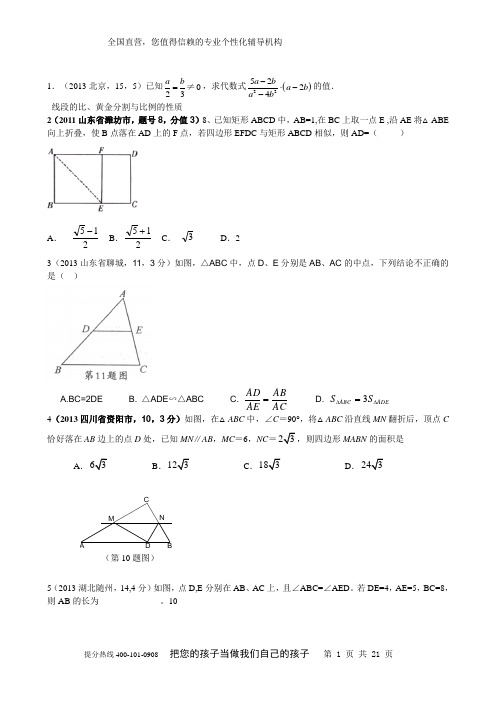

1．（2013北京，15，5）已知023a b =≠，求代数式()225224a b a b a b -⋅--的值． 线段的比、黄金分割与比例的性质2（2011山东省潍坊市，题号8，分值3）8、已知矩形ABCD 中，AB=1,在BC 上取一点E ,沿AE 将△ABE 向上折叠，使B 点落在AD 上的F 点，若四边形EFDC 与矩形ABCD 相似，则AD=（ ）A ． 215-B ．215+C ． 3D ．23（2013山东省聊城，11，3分）如图，△ABC 中，点D 、E 分别是AB 、AC 的中点，下列结论不正确的是（ ）A.BC=2DEB. △ADE ∽△ABCC. ACAB AE AD = D. ADE ABC S S ∆∆=3 4（2013四川省资阳市，10，3分）如图，在△ABC 中，∠C ＝90°，将△ABC 沿直线MN 翻折后，顶点C 恰好落在AB 边上的点D 处，已知MN ∥AB ，MC ＝6，NC ＝23，则四边形MABN 的面积是A ．63B ．123C ．183D ．2435（2013湖北随州，14,4分）如图，点D,E 分别在AB 、AC 上，且∠ABC=∠AED 。
若DE=4，AE=5，BC=8，则AB 的长为______________。
10 （第10题图）N M D A CB6相似三角形的性质(2013重庆，12，4分)已知△ABC∽△DEF，△ABC的周长为3，△DEF的周长为1，则△ABC与△DEF的面积之比为_______7（2013浙江省衢州，15，4分）如图，□ABCD中，E是CD的延长线上一点，BE与AD交于点F，CD=2DE.若△DEF的面积为a，则□ABCD中的面积为.(用a的代数式表示)8（2013山东省荷泽市，16(1),6）(1)如图，∠DAB=∠CAE，请你再补充一个条件____________,使得△ABC∽△ADE，并说明理由.9（湖南株洲市6,20题）（（本题满分6分）如图，在矩形ABCD中，AB=6，BC=8,沿直线MN对折，使A、C重合，直线MN交AC于O.（1）、求证：△COM∽△CBA；（2）、求线段OM的长度.10（2013湖南娄底，25，10分）如图13，在△ABC中，AB=AC，∠B=30︒，BC=8，D在边BC上，E在线段DC 上，DE =4，△DEF 是等边三角形，边DF 交边AB 于点M ，边EF 交边AC 于点N .（1）求证：△BMD ∽△CNE ；（2）当BD 为何值时，以M 为圆心，以MF 为半径的圆与BC 相切？（3）设BD =x ，五边形ANEDM 的面积为y ，求y 与x 之间的函数解析式（要求写出自变量x 的取值范围）；当x 为何值时，y 有最大值？并求y 的最大值.11（2013山东泰安，17，3分）如图，将矩形纸片ABCD 沿EF 折叠，使点B 与CD 的中点重合，若AB=2，BC=3，则△FC B '与△B 'DG 的面积之比为（ ）A.9：4B.3：2C.4：3D.16：912（2013山东省荷泽市，18,10）如图，在边长为1的小正方形组成的网格中，△ABC 和△DEF 的顶点都在格点上，P 1，P 2，P 3，P 4，P 5是△DEF 边上的5个格点，请按要求完成下列各题：（1）试证明三角形△ABC 为直角三角形；（2）判断△ABC 和△DEF 是否相似，并说明理由；BD E C NAFM（3）画一个三角形，它的三个顶点为中的3个格点并且与△ABC相似；（要求：用尺规作图，保留痕迹，不写作法与证明）13（2013安徽，22，12分）如图1，在△ABC中，D、E、F分别为三边的中点，G点在边AB上，△BDG 与四边形ACDG的周长相等，设BC=a、AC=b、AB=c.（1）求线段BG的长；解：（2）求证：DG平分∠EDF;证：（3）连接CG，如图2，若△BDG与△DFG相似，求证：B G⊥CG.证：14（2013山东泰安，28，10分）如图，E是矩形ABCE的边BC上一点，EF⊥AE，EF分别交AC、CD于点M、F，BG⊥AC，垂足为G，BG交AE于点H。
《图形的位似》教学设计本节课的课堂导入的设计，以激发学生的学习兴趣为目的，首先以实际问题为学生提供了一个探索的空间，使每个学生得到思考、实践的机会。
此外图片的展示，几何画板的应用，都是源自这一目的。
兴趣是最好的老师，一堂课如果能很好的激发学生的学习兴趣，学生的主观能动性被调动起来，那这堂课就成功了一半了。
学生在学习本节课的过程中应立足学生已有的生活经验、之前的数学活动经历以及掌握的有关几何内容，在基于对相似多边形的了解的基础上，通过思考讨论将一个图形放大与缩小的问题，了解掌握位似多边形的概念及其重要性质，并且贯穿严谨的证明过程，已达到提升感性认识为理性认识的目的。
教师应准确把握几个引导学生思维方向的关键点，提出的问题要能启发学生去分析、联想，要通过引发思维碰撞让学生自主找到解决问题的方法。
“切身体验”是本节课的重要学习途径，要动手操作，就要动脑研究操作过程，就要将理论联系实际，就要分析不同作法的区别与联系，每个学生就是在一系列“切身体验”中自主找到利用位似多边形的相关知识放大或缩小图形的方法的。
学生在观察思考动手操作时，应时刻把握位似多边形的定义以及性质，将理论与实际结合起来，并在实际操作中印证理论的意义，从而巩固所学新知识。
课堂的教学过程也通过学生的“切身体验”，实现了以学生为主体，由教师为主导，将知识融入到个体体验中的目的，同时也体现了新课改的理念。
通过这节课，学生体会到了生活中处处有数学，积累了有关数学活动的经验，并在这个过程中，通过独立思考、自主探索和合作交流，理解了位似多边形的数学内涵，形成有关技能，发展了思维能力，提高了合作意识。
同时，本节课通过培养学生的主体意识，尊重学生的主体地位，培养学生主动学习、自主探究的习惯，促进了学生积极的情感和态度的养成，树立“实践出真知”的思想。
导学案主备人：年级：九年级科目：数学2021年月日总序DCBA一、复述回顾：（二人小组完成） 问题一 ： 1、相似图形的定义？2、请举例说明我们生活中相似图形的实例。
问题二：1、两个相似图形之间有什么关系？二、设问导读1、观察下图，有相似多边形吗？如果有，这种相似图形有什么特征？2、什么叫位似图形？ 什么是位似中心？问题二：作位似图形1、把下图中的四边形ABCD 缩小到原来的21． 2、还有其他作法吗？请按不同方法画出三 自学检测：1．画出所给图中的位似中心．A BC AB C2、如图，指出下列各图中的两个图形是否是位似图形，如果是位似图形，请指出其位似中心．四 巩固训练：1．三角尺在灯泡的照射下在墙上形成影子现测得20cm 50cm OA OA '==，，这个三角尺的周长与它在墙上形成的影子的周长的比是 ．2如图，ABC △与A B C '''△是位似图形，且位似比是1:2，若AB =2cm ，则A B ''= cm ，并在图中画出位似中心O ．5．把右图中的五边形ABCDE 扩大到原来的2倍．五、拓展延伸：1用作位似图形的方法，可以将一个图形放大或缩小，位似中心的位置可选在 ．A A ′O 灯 三角尺投影C OABB 'C 'A 'A ．原图形的外部B ．原图形的内部C ．原图形的边上D ．任意位置2 如图，△ABC 与△A ′B ′C ′是位似图形，点O 是位似中心，若OA=2A A ′,S △ABC =8，则S △A ′B ′C ′=________．教学反思。
