通讯线制作

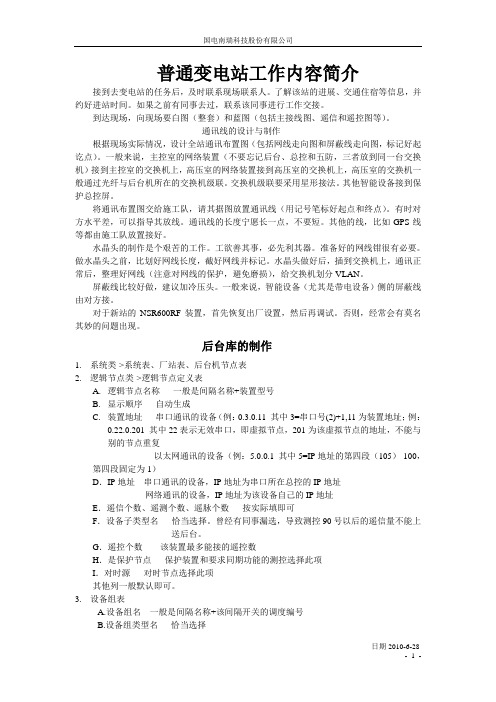

普通变电站工作内容简介接到去变电站的任务后，及时联系现场联系人。

了解该站的进展、交通住宿等信息，并约好进站时间。

如果之前有同事去过，联系该同事进行工作交接。

到达现场，向现场要白图（整套）和蓝图（包括主接线图、遥信和遥控图等）。

通讯线的设计与制作根据现场实际情况，设计全站通讯布置图（包括网线走向图和屏蔽线走向图，标记好起讫点）。

一般来说，主控室的网络装置（不要忘记后台、总控和五防，三者放到同一台交换机）接到主控室的交换机上，高压室的网络装置接到高压室的交换机上，高压室的交换机一般通过光纤与后台机所在的交换机级联。

交换机级联要采用星形接法。

其他智能设备接到保护总控屏。

将通讯布置图交给施工队，请其据图放置通讯线（用记号笔标好起点和终点）。

有时对方水平差，可以指导其放线。

通讯线的长度宁愿长一点，不要短。

其他的线，比如GPS线等都由施工队放置接好。

水晶头的制作是个艰苦的工作。

工欲善其事，必先利其器。

准备好的网线钳很有必要。

做水晶头之前，比划好网线长度，截好网线并标记。

水晶头做好后，插到交换机上，通讯正常后，整理好网线（注意对网线的保护，避免磨损），给交换机划分VLAN。

屏蔽线比较好做，建议加冷压头。

一般来说，智能设备（尤其是带电设备）侧的屏蔽线由对方接。

对于新站的NSR600RF装置，首先恢复出厂设置，然后再调试。

否则，经常会有莫名其妙的问题出现。

后台库的制作1.系统类->系统表、厂站表、后台机节点表2.逻辑节点类->逻辑节点定义表A.逻辑节点名称一般是间隔名称+装置型号B.显示顺序自动生成C.装置地址串口通讯的设备（例：0.3.0.11 其中3=串口号(2)+1,11为装置地址；例：0.22.0.201 其中22表示无效串口，即虚拟节点，201为该虚拟节点的地址，不能与别的节点重复以太网通讯的设备（例：5.0.0.1 其中5=IP地址的第四段（105）-100，第四段固定为1）D．IP地址串口通讯的设备，IP地址为串口所在总控的IP地址网络通讯的设备，IP地址为该设备自己的IP地址E．遥信个数、遥测个数、遥脉个数按实际填即可F．设备子类型名恰当选择。

项目教学步骤与内容教学方法时间安排子任务1：认识嵌入式工业自动化组态软件和嵌入式触摸屏TPC1.引入问题：教师自我介绍；平板电脑、触摸屏手机、自动柜员机（ATM）功能；软件操作的技术性与艺术性；2.MCGS触摸屏功能演示：典型家居工程案例操作；3.触摸屏、工业自动化组态软件定义、发展和意义。

演示10分钟4.嵌入式工控系统行业应用：样例工程5.嵌入版软件组成介绍情景教学演示10分钟(1)主控窗口构造了应用系统的主框架(2)设备窗口是MCGS嵌入版系统与外部设备联系的媒介(3)用户窗口实现了数据和流程的“可视化”(4)实时数据库是MCGS嵌入版系统的核心(5)运行策略是对系统运行流程实现有效控制的手段工控组态与触摸屏技术教学方案项目教学步骤与内容时间子任务1：认识嵌入式工业自动化组态软件和嵌入式触摸屏TPC 6. TPC7062K触摸屏硬件介绍、触摸屏和PLC的关系(1) TPC7062K外观(2) TPC7062K供电接线接线步骤:步骤1：将开关电源24V＋端线插入TPC电源插头接线1端中；步骤2：将开关电源24V—端线插入TPC电源插头接线2端中；步骤3：使用一字螺丝刀将TPC电源插头螺钉锁紧。

(3) TPC7062K外部接口PIN 定义1 ＋2 －项目TPC7062KLAN（RJ45）以太网接口串口（DB9）1×RS232，1×RS485USB1 主口，可用于优盘、键盘USB2 从口，用于下载工程电源接口24V DC ±20%示范演示20分钟仅限24V DC！建议电源的输出功率为15W。

项目教学步骤与内容时间7. TPC7062K与三款主流PLC通讯接线西门子USB-PPI欧姆龙USB-CIF02USB子任务1：认识嵌入式工业自动化组态软件和嵌入式触摸屏TPC三菱USB-SC098.总结和布置作业5分钟项目教学步骤与内容时间子任务2：熟悉工业自动化组态软件嵌入版MCGS V6.81.提问：（1）工业自动化组态软件和嵌入式触摸屏关系？（2）如何找应用软件？一般软件安装方法？大脑风暴法2.布置任务：嵌入式版V6.8组态软件安装方法和步骤在个人电脑上插入MCGS嵌入版安装光盘，具体安装步骤如下：（1）插入光盘后，运行光盘中的Autorun.exe文件（2）MCGS嵌入版主程序安装完成后，继续安装设备驱动，选择“是”案例教学15分钟项目教学步骤与内容时间子任务2：熟悉工业自动化组态软件嵌入版MCGS V6.8（3）点击下一步，进入驱动安装程序，选择所有驱动，点击下一步进行安装（4）选择好后，按提示操作，MCGS驱动程序安装过程需要几分钟；（5）安装过程完成后，将弹出对话框提示安装完成，是否重新启动计算机，选择重启后，完成安装。

变电站通信总线布线规范文档一．现场通信总线分类1.1 串行通信串行通信中的每帧数据（7位或8位）都包含一个低电平的起始位，一个高电平的停止位和一个校验位，数据的传输波特率可从300bps～115200bps。

设备间通信的前提是必须首先对通信串口设置相同的数据位，起始位，停止位，波特率和奇偶校验。

串行通信一般包括RS232、RS485、RS422三种常用方式，三类通信总线方式的技术参数比较如下表：表1 RS232、RS422与RS485三种总线方式技术性能比较1.2 以太网通信以太网是一种利用四线制传输的通信方式，每个以太网节点都有一个隔离脉冲变压器作为驱动和物理接口。

技术性能如下：表2 以太网总线技术性能二．工程现场应用与布线规范2.1 RS232 通信总线2.1.1 应用场合通信工作站与PC机之间的通信连接，如用CDT，DISA送后台；现场RS232通信接口设备与通信工作站连接，如管理机通GPS时钟；现场RS232通信接口设备与PC机之间的通信连接，如后台通GPS时钟；2.1.2 布线规范1、RS232通信线路的拓扑结构为1对1方式。

2、在工程无特殊要求下，通信电缆采用8芯超五类屏蔽双绞线。

3、通信电缆应铺设在专用电缆通道内，距离高电压（大于48V）、大电流（大于10A）电缆垂直距离大于1m，且不能与之平行。

在不可避免的强干扰环境（距离高压、大电流设备和线路过近）下，通信线路应在专用钢管内走线，且钢管可靠接地。

4、布放的线缆应平直，不得产生扭绞、打圈等现象，不能受到外力挤压和损伤。

5、布放线缆应有冗余。

通信端口接线两端应预留0.3-06m。

6、通信电缆长度不超过15米。

7、通信线路TXD、RXD必须使用同一对双绞线的2芯，这里规定使用橙白、橙这一对双绞线，GND线规定使用棕色线。

线芯剥取长度15cm左右，待通信测试完成后，确定能够正常通信后将多余的线芯减掉，然后反拉通讯线外皮，使多余的线芯必须包裹在外皮中。

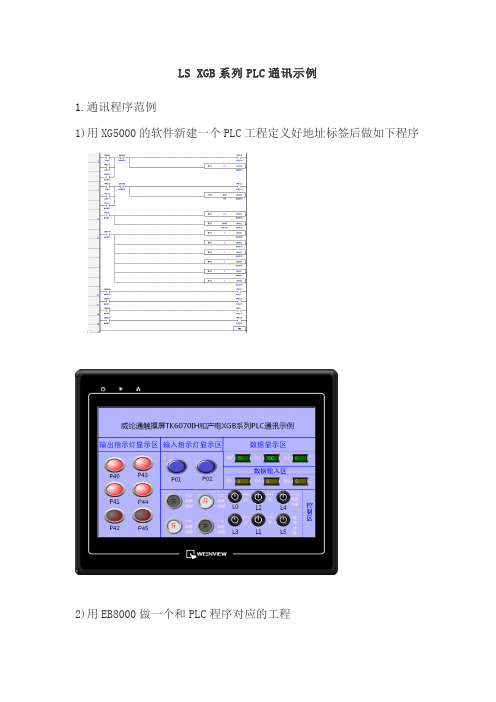

LS XGB系列PLC通讯示例1.通讯程序范例1)用XG5000的软件新建一个PLC工程定义好地址标签后做如下程序2)用EB8000做一个和PLC程序对应的工程3)通讯连接效果图2.编程口通讯参数设置1)通讯线制作2)触摸屏上的参数设置3)plc那边的通讯参数选择默认的编程口通讯即可et RS485口通讯参数设置1)通讯线接线方式PLC端子图注：Plc端子上标识的485- 、485+ 连接触摸屏上的 485- 、485+ 对接即触摸屏MT6000/8000 COM1口RS485 2w,HMI 1脚对应PLC的485- , 2脚对应PLC的485+;TK6070/TK8070 COM2口的485 2w,HMI 1脚对应PLC的485- , 2脚对应PLC的485+;2)PLC内部参数设置进入PLC参数设置界面：参数和触摸屏通讯参数设置一致即可，这里以触摸屏默认为例，设为通讯接口形态为RS485、波特率115200 、数据位8、停止位1 、校验NONE、站号为 1后点击确认，然后联机下载此参数至PLC.3)触摸屏内部参数设置et RS232口通讯参数设置1)通讯线接线方式PLC端子图注：Plc端子上标识的RX- 、TX、SG 连接触摸屏上的 TX、RX、SG 对接即可即：MT6100/8000 （除MT6050I）COM1口RS2322脚对应PLC的TX3脚对应PLC的RX5脚对应PLC的SGTK6070/TK8070/mt6050i COM1口的RS2329脚对应PLC的TX6脚对应PLC的RX5脚对应PLC的SG2)PLC通讯参数设置进入PLC参数设置界面：参数和触摸屏通讯参数设置一致即可，这里以触摸屏默认为例设为通讯接口形态为RS232、波特率115200 、数据位8、停止位1 、校验NONE、站号为 1后点击确认，然后联机下载此参数至PLC.3)触摸屏通讯参数设置。
