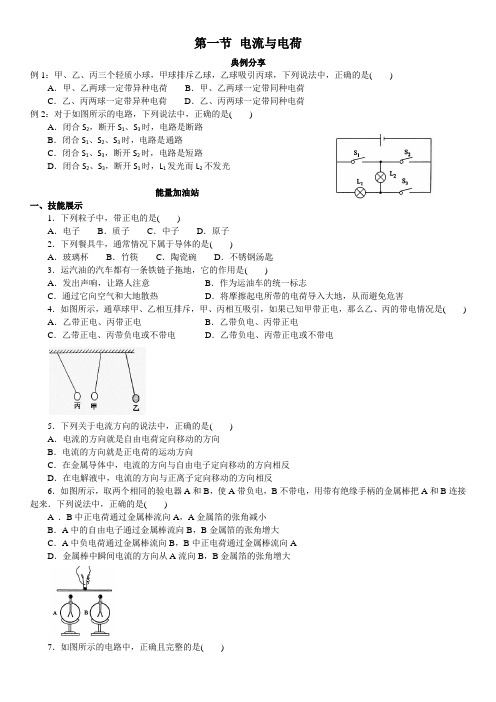

第一节电流与电荷典例分享例1：甲、乙、丙三个轻质小球，甲球排斥乙球，乙球吸引丙球，下列说法中，正确的是( ) A．甲、乙两球一定带异种电荷B．甲、乙两球一定带同种电荷C．乙、丙两球一定带异种电荷D．乙、丙两球一定带同种电荷例2：对于如图所示的电路，下列说法中，正确的是( )A．闭合S2，断开S1、S3时，电路是断路B．闭合S1、S2、S3时，电路是通路C．闭合S1、S3，断开S2时，电路是短路D．闭合S2、S3，断开S1时，L1发光而L2不发光能量加油站一、技能展示1．下列粒子中，带正电的是( )A．电子B．质子C．中子D．原子2．下列餐具牛，通常情况下属于导体的是( )A．玻璃杯B．竹筷C．陶瓷碗D．不锈钢汤匙3．运汽油的汽车都有一条铁链子拖地，它的作用是( )A．发出声响，让路人注意B．作为运油车的统一标志C．通过它向空气和大地散热D．将摩擦起电所带的电荷导入大地，从而避免危害4．如图所示，通草球甲、乙相互排斥，甲、丙相互吸引，如果已知甲带正电，那么乙、丙的带电情况是( ) A．乙带正电、丙带正电B．乙带负电、丙带正电C．乙带正电、丙带负电或不带电D．乙带负电、丙带正电或不带电5．下列关于电流方向的说法中，正确的是( )A．电流的方向就是自由电荷定向移动的方向B．电流的方向就是正电荷的运动方向C．在金属导体中，电流的方向与自由电子定向移动的方向相反D．在电解液中，电流的方向与正离子定向移动的方向相反6．如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来．下列说法中，正确的是( )A ．B中正电荷通过金属棒流向A，A金属箔的张角减小B．A中的自由电子通过金属棒流向B，B金属箔的张角增大C．A中负电荷通过金属棒流向B，B中正电荷通过金属棒流向AD．金属棒中瞬间电流的方向从A流向B，B金属箔的张角增大7．如图所示的电路中，正确且完整的是( )8．如图所示，是一个便携式充电器正在给手机电池充电，在充电过程中，该手机电池相当于电路中的( ) A．电源B．开关C．导线D．用电器9．塑料外壳的手电筒的构造如图所示，手电筒内装了两节干电池。

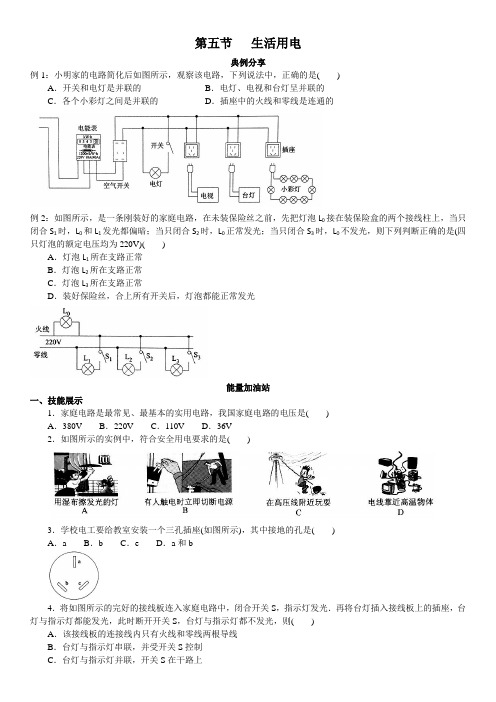

第五节生活用电典例分享例1：小明家的电路简化后如图所示，观察该电路，下列说法中，正确的是( )A．开关和电灯是并联的B．电灯、电视和台灯呈并联的C．各个小彩灯之间是并联的D．插座中的火线和零线是连通的例2：如图所示，是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡L0接在装保险盒的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2时，L0正常发光；当只闭合S3时，L0不发光，则下列判断正确的是(四只灯泡的额定电压均为220V)( )A．灯泡L1所在支路正常B．灯泡L2所在支路正常C．灯泡L3所在支路正常D．装好保险丝，合上所有开关后，灯泡都能正常发光能量加油站一、技能展示1．家庭电路是最常见、最基本的实用电路，我国家庭电路的电压是( )A．380V B．220V C．110V D．36V2．如图所示的实例中，符合安全用电要求的是( )3．学校电工要给教室安装一个三孔插座(如图所示)，其中接地的孔是( )A．a B．b C．e D．a和b4．将如图所示的完好的接线板连入家庭电路中，闭合开关S，指示灯发光．再将台灯插入接线板上的插座，台灯与指示灯都能发光，此时断开开关S，台灯与指示灯都不发光，则( )A．该接线板的连接线内只有火线和零线两根导线B．台灯与指示灯串联，并受开关S控制C．台灯与指示灯并联，开关S在干路上D．该接线板上有5个插孔会使检测的测电笔氖管发光5．如图所示，是某同学设计的部分家庭电路示意图，其中电器元件连接错误的是( )A．空气开关B．双孔插座C．带开关的灯泡D．三孔插座6．如图所示的四种电路中，符合安全用电要求的是( )7．某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关．对此电路，下列说法中，正确的是( )A．火线上的保险丝应该改装到零线上B．甲处应装用电器，乙处应装开关C．当用电器功率增大时，通过保险丝的电流就增大D．当保险丝熔断后，可以用铜丝代替8．如图所示，是某家庭电路的一部分，下列说法中，正确的是( )A．电冰箱接入三孔插座后，电灯与电冰箱是串联的B．电冰箱接入三孔插座，能使电冰箱金属外壳接地C．若在图中甲、乙两处分别装电灯或开关，甲处应装电灯，乙处应装开关D．断开开关S时，站在地上的人接触A点或B点都不会触电9．2015年9月1日，某地一名小伙在屋顶施工时不幸被高压线击中，当场不治身亡．此事故警示我们，在日常生活中用电时必须要有安全意识．关于安全用电，下列说法正确的是( )A．用湿抹布擦发光的灯泡B．有金属外壳的家用电Se必须使用三脚插头C．使用试电笔时，人手可以碰触笔尖D．雷雨天可以躲在大树下避雨10．家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当再将一个手机充电器的插头插入插座时，家里所有的用电器全部停止了工作．关于这种现象以及形成的原因，以下说法正确的是( ) A．可能是这个插座的火线和零线原来就相接触，形成了短路B．可能是这个用电器的插头与插座没有形成良好接触，仍然是断路状态C．可能是插头插入这个插座时，导致火线和零线相接触形成了短路D，可能同时工作的用电器过多，导致干路中总电流过大，保险开关跳闸11．洗衣机、空调、电冰箱等家用电器的电源插头有三条线，其中一条接火线(通常标有L字样)，一条接零线(通常标有N字样)，第三条线接用电器的金属外壳(通常标有PE字样)，插座上对应插孔的导线应该与室外的大地相连．如果你家中插座上第三条线对应插孔的导线没有接地，将会发生的现象是( )A．家用电器消耗的电能会增加B．家用电器不能正常工作C．家用电器的使用寿命会缩短D．人接触家用电器外壳时，有可能发生触电事故12．如图所示，家庭照明灯的一种按键开关上常有一个指示灯．在实际使用中发现：当开关闭合时，只有照明灯发光；开关断开时，照明灯熄灭，指示灯会发出微弱光，以便夜间显示开关的位置．根据这种按键开关的控制特性，能正确表示照明灯(甲)和指示灯(乙)连接方式的电路图是目中的( )13．小明刚学完初中的电学知识，恰逢家中电灯不亮，他兴冲冲地拿起测电笔测试如图所示的a、b、c、d四点时，只有b点不发光，请你帮他分析可能发生的故障是( )A．火线与零线短路B．ad之间某处短路C．bc之间某处断路D．电灯的灯丝断了14．2014年4月，某地赵先生家中井水突然变热至47℃，让人恐慌．维修电工访谈得知：水井内有抽水泵(电动机)，原来可以正常工作，井水温度也正常；自从水泵坏了之后，开关S就一直断开，但井水温度从此明显变高，电工检测发现：开关处确实是断开的，但水泵和井水都带电，由此可知，赵先生家水泵电路的实际连接方式为图中的( )15．在卫生间中安装有排风扇和照明灯，它们既能同时工作又能单独工作，下面各图中满足上述要求且符合安全用电的是( )二、拓展创新1．家庭电路中需要安装一个“一开三孔”开关(即一个开关和一个三孔插座连接在一起)，要求插座能单独使用，开关能控制电灯且符合安全用电原则．从实物图正面观察，图中所示的几种接线中，符合要求的是( )2．如图所示，一个带金属外壳的用电器，有甲、乙、丙三个触点(可以接通或断开)．使用过程中，当人站在地上身体一部分接触到金属外壳时，最有可能造成触电事故的是三个触点处于( )。

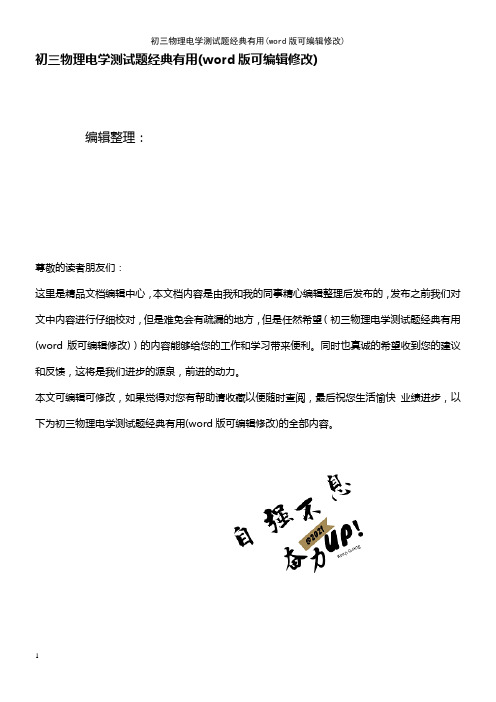

初三物理电学测试题经典有用(word版可编辑修改)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（初三物理电学测试题经典有用(word版可编辑修改)）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为初三物理电学测试题经典有用(word版可编辑修改)的全部内容。

初三物理电学16．通过生活中的现象，推测无法直接感知的事实，是我们常用的物理方法。

下列根据现象所作出的推测不符合．．．事实的是 A ．电路中的灯泡发光 推测出 电路中有电流 B ．两手互相搓动一会儿,手发热 推测出 有机械能转化为内能 C ．导线通电后，附近小磁针受力偏转 推测出 通电导线周围存在磁场 D ．街边的路灯同时亮、灭 推测出 路灯都是串联的17．火车的车厢后面有两间厕所，只有当两间厕所的门都关上时（每扇门的插销相当于一个开关)．车厢中的指示牌内的指示灯才会发光，指示牌就会显示“厕所有人”字样,提示旅客两间厕所内都有人.下图为其模拟电路图,符合要求的是（ ）A B C D 18．如图所示的电路中，当开关S 闭合时，电压表能直接测出灯泡L 1两端的电压是A B C D 19．根据欧姆定律R U I =,可变形得到IUR =，对此,下列说法正确的是（ ) A ．导体电阻的大小跟导体两端的电压成正比 B ．导体电阻的大小跟导体中的电流成反比 C ．当导体两端的电压为零时,导体的电阻也为零D ．导体电阻的大小跟导体两端的电压和通过导体的电流无关20．两个相同的小灯泡L 1、L 2串联在电路中，闭合开关后两个灯泡都不亮.已知L 1、L 2中有一个灯泡灯丝损坏，另一个完好。

为判断哪一个灯泡损坏，下列操作及判断不正确的是（ ） A ．把电压表两端分别接在a 、b 两点，闭合开关，如果电压表有示数,则说明L 2损坏 B ．把电流表两端分别接在a 、b 两点，闭合开关，如果电流表有示数，则说明L 1损坏 C ．把一根导线两端分别接a 、b 两点，闭合开关，如果L 1发光，则说明L 2损坏 D ．把另一个相同的小灯泡L 连接在a 、b 两点，如果L 、L 1发光，则说明L 2损坏21.探究电路的电压规律实验时用了下图中的某个电路，已知R 1＝R 2＜R 3,电压表V 1、V 2和V 3的读数分别为1。

内部习题--------第一讲:电流电压与电阻1．用电流表测通过灯泡L 2的电流，在下图中正确的是（ ）2. 如图所示的正确电路中，“○”中有一个是电流表，另三个是用电器，下面四种说法中正确的是（ ）A ．abc 为用电器，d 是电流表B ．acd 为用电器，b 是电流表C ．bcd 为用电器，a 是电流表D ．abd 为用电器，c 是电流表3. 两灯泡串联在电源上，其中一个灯泡较亮些，下列说法正确的是（ ）A ．较亮的灯泡上的电流强度大B ．较暗的灯泡上的电流强度大C ．两灯上的电流一样大D ．无法判断，以上说法都可能对4. 如图，三个电流表1A 、2A 、3A 的示数分别为1I 、2I 、3I ，它们的大小关系 是（ ）A ．123I I I ==B ．123I I I >=C ．123I I I >>D ．132I I I >>5.下图是用电压表测量电压的电路图，则其中测电路总电压的电路图是图 ，测灯泡L 2两端电压的电路图是图 ．A ． A ；B B.A ；C C.B; C D.C ；B6. 如图所示的电路中，①②③是三个电表（两个电压表，一个电流表）．若闭合开关S ，灯1L 与2L 串联，则电路中是电流表．A.①B.②C.③D.②或③7. 所示电路中，当开关S1、S2闭合后，电压表所测电压是（）A．L1两端的电压B．L2两端的电压C．L1和电铃两端的电压D．L1、L2两端的电压8. 下图所示的电路中，L1、L2正常发光，a、b是两只电表，则（）A．a是电流表，b是电压表B．a是电压表，b是电流表C．a、b都是电流表D．a、b都是电压表9. 一段粗细均匀的镍铬合金丝，阻值为R，将它均匀拉长（设体积不变），使直径变为原来的110，此时，它的阻值为（）A．110000R B．4110RC．1100R D．100R10. 用图所示的滑动变阻器接在电路中的M、N两点间，组成一个调光电路，现使滑片P向a端移动的过程中，灯泡变暗，则应连接的接线柱是（）dNMA．a和b B．c和d C．b和c D．a和d11. 如图所示，电压表表盘上的指针示数是V；12.在“探究影响导体电阻大小的因素”实验中，小明设计了如图1电路。

初中物理练习电学试卷（参考解析） DIV.MyFav_1306981641369 P.MsoNormal{TEXT-JUSTIFY: inter-ideograph; FONT-SIZE: 10.5pt; MARGIN: 0cm 0cm 0pt; FONT-FAMILY: "Times New Roman"; TEXT-ALIGN:justify}DIV.MyFav_1306981641369 LI.MsoNormal{TEXT-JUSTIFY: inter-ideograph; FONT-SIZE: 10.5pt; MARGIN: 0cm 0cm 0pt; FONT-FAMILY: "Times New Roman"; TEXT-ALIGN: justify}DIV.MyFav_1306981641369 DIV.MsoNormal{TEXT-JUSTIFY: inter-ideograph; FONT-SIZE: 10.5pt; MARGIN: 0cm 0cm 0pt; FONT-FAMILY: "Times New Roman"; TEXT-ALIGN: justify}DIV.MyFav_1306981641369 P.MsoList{TEXT-JUSTIFY: inter-ideograph; FONT-SIZE: 10.5pt; MARGIN: 0cm 0cm 0pt 10pt; TEXT-INDENT: -10pt; FONT-FAMILY: "Times New Roman"; TEXT-ALIGN: justify}DIV.MyFav_1306981641369LI.MsoList{TEXT-JUSTIFY: inter-ideograph; FONT-SIZE:10.5pt; MARGIN: 0cm 0cm 0pt 10pt; TEXT-INDENT: -10pt; FONT-FAMILY: "Times New Roman"; TEXT-ALIGN:justify}DIV.MyFav_1306981641369 DIV.MsoList{TEXT-JUSTIFY: inter-ideograph; FONT-SIZE: 10.5pt; MARGIN: 0cm 0cm 0pt 10pt; TEXT-INDENT: -10pt; FONT-FAMILY: "Times New Roman"; TEXT-ALIGN: justify}DIV.MyFav_1306981641369P.MsoList2{TEXT-JUSTIFY: inter-ideograph; FONT-SIZE:10.5pt; MARGIN: 0cm 0cm 0pt 5pt; TEXT-INDENT: -10pt; FONT-FAMILY: "Times New Roman"; TEXT-ALIGN:justify}DIV.MyFav_1306981641369 LI.MsoList2{TEXT-JUSTIFY: inter-ideograph; FONT-SIZE: 10.5pt; MARGIN: 0cm 0cm 0pt5pt; TEXT-INDENT: -10pt; FONT-FAMILY: "Times New Roman"; TEXT-ALIGN: justify}DIV.MyFav_1306981641369DIV.MsoList2{TEXT-JUSTIFY: inter-ideograph; FONT-SIZE: 10.5pt; MARGIN: 0cm 0cm 0pt 5pt; TEXT-INDENT: -10pt; FONT-FAMILY: "Times New Roman"; TEXT-ALIGN:justify}DIV.MyFav_1306981641369 P{FONT-SIZE: 12pt; MARGIN-LEFT: 0cm; MARGIN-RIGHT: 0cm; FONT-FAMILY: 宋体} DIV.MyFav_1306981641369 P.MsoAcetate{TEXT-JUSTIFY:inter-ideograph; FONT-SIZE: 9pt; MARGIN: 0cm 0cm 0pt; FONT-FAMILY: "Times New Roman"; TEXT-ALIGN:justify}DIV.MyFav_1306981641369 LI.MsoAcetate{TEXT-JUSTIFY: inter-ideograph; FONT-SIZE: 9pt; MARGIN: 0cm0cm 0pt; FONT-FAMILY: "Times New Roman"; TEXT-ALIGN: justify}DIV.MyFav_1306981641369 DIV.MsoAcetate{TEXT-JUSTIFY: inter-ideograph; FONT-SIZE: 9pt; MARGIN: 0cm0cm 0pt; FONT-FAMILY: "Times New Roman"; TEXT-ALIGN: justify}DIV.MyFav_1306981641369 DIV.Section1{page: Section1}【一】填空题〔5、6、7每空2分，其余每空1分共24分〕1．电压，电流2．0．3A，4V3．3V-0V 0．3A-0．6A4．864005．484，25W，100W6．0．6 1．57．乙8．〔1〕上面是开关，下面是电灯；〔2〕进户线处零线断路【二】选择题〔每题３分，共30分〕9-13：BBBAB14-18：BCDBD【三】探究与实验〔未标明的均每空1分共16分〕19．〔1〕断开〔2〕略〔3〕略〔4〕A改变R两端电压以便多次测量取平均值〔5〕2．5 0．3 0．75〔6〕灯泡断路20．〔1〕＞＞〔2〕＞＜【四】简答与计算〔15+9+6共30分〕21．〔1〕不能煮熟饭，因为S2是自动温控开关，只能加热到80℃便开始保温〔2〕1000W〔3〕在保温状态下R2发热功率大。

初三物理中考模拟题（电学部分）1、实验室有甲、乙两只灯泡，甲标有“15V 1.0A ”字样，乙标有“10V 0.5A ”字样。

现把它们串联起来，则该串联电路两端允许加的最高电压为(不考虑温度对灯泡电阻的影响) （ ）A ．25VB ．35VC ．17.5VD ．12.5V2、如右图所示，是用电流表A 、单刀双掷开关S 、电阻箱R ＇和已知电阻R 0来测量未知电阻Rx 阻值的电路图。

现将开关S 拨到a ，此时电流表的示数为I ；再将开关S 拨到b ，调节电阻箱R ＇的阻值。

当电流表的示数为I 21时，电阻箱的阻值为R ，则被测电阻Rx 的阻值为（ ）A ．23Ro R + B ．Ｒ C ．2Ro R - D ． Ro R RRo + 3、如下图所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R 0设计了四个测未知电阻Rx 的电路，其中不可行的是（ ）4、在如图所示电路中，电源电压保持不变，闭合开关，当滑动变阻器的滑片P 向右移动时A ．示数变大，示数变小，与示数的比值不变B ．示数变小，示数变小，与示数的比值不变C ．示数变小，示数变大，与示数的比值变小D ．示数不变，示数变小，与示数的比值变大5、如下图所示是气体酒精浓度测试仪原理图，用于现场测试司机是否酒后驾车。

其中电源电压保持不变，R 为定值电阻，R ′为二氧化锡半导体型酒精气体传感器，其阻值随气体酒精浓度的增大渐减小．若某次测试中电流表示数较大，则说明（ ）A ．气体的酒精浓度较大，R ′阻值较小B ．气体的酒精浓度较大，R ′阻值较大C ．气体的酒精浓度较小，R ′阻筑较小D ．气体的酒精浓度较小，R ′阻值较大6、一个灯泡的灯丝烧断了，把断了的灯丝搭在一起，灯泡会更亮。

这是因为（ ）A ．灯丝的电阻变小，实际功率变大B ．灯丝的电阻变大，实际功率变大C ．灯丝的电阻变大，实际功率变小D ．灯丝的电阻变小，实际功率变小7、一个“220 V 60 W ”的灯泡，如果接在110 V 的电源上，灯泡的实际功率为（ ）A.30 WB.15 WC.20 WD.40 W8、额定电压相同的甲、乙两灯并联在电路中时，甲灯比乙灯亮，那么（ ）A ．甲灯的额定功率比乙灯的大。

第三节电功率的测量典例分享例1：如图甲所示，是“测量小灯泡功率”实验电路，电源电压3V，小灯泡的额定电压为2.5V。

(1)连接电路时，图中导线a端应与电压表上标有数字______(选填“3”或“15”)的接线柱相连．(2)闭合开关前，应将滑片P置于_____端(选填“A”或“B”)．(3)若要测量灯泡的额定功率，应移动滑片P，使电压表的示数为_____V时，记下电流表的示数．(4)根据实验数据画出I—U图象，如图乙所示，则小灯泡的额定功率是______W。

(5)结合图乙的信息思考：能否利用图甲电路，采用控制变量的方法来“探究电流与电压的关系”?并说明理由．例2：小芳到实验室做“测量小灯泡额定功率”的实验时，老师只给她提供了如下器材：标有“2.5V”的小灯泡、电源、滑动变阻器、开关、两个电压表V1、V2 (没有电流表)、阻值为10Ω的定值电阻Ro、导线若干。

她根据所给定的器材，经过认真思考后，设计了正确的实验电路，如图甲所示，是该电路的不完整电路图．(1)请你将甲电路图补充完整．(2)闭合开关前，应将滑动变阻器调至阻值______的位置．(3)闭合开关后，为了测量小灯泡的额定功率，应调节滑动变阻器，使电压表V1的示数为______V，此时电压表V2的示数如图乙所示，是______V。

(4)小灯泡的额定功率为______W。

(5)她还进一步设计出了只有电流表没有电压表解决这个问题的方法，其电路如图丙所示，R0=10Ω，并认为关键的一步是必须调节滑动变阻器，使电流表A1的示数为______A时，再读出电流表A2的示数，才能计算出小灯泡的额定功率．能量加油站一、技能展示1．如图所示，是小李做实验时所画电路图中的一部分．根据此电路图，下列四个选项中不能直接或间接测定的物理量是( )A．电阻的温度B．小灯泡的电功率C．电流和电压D．小灯泡的电阻2．(多选)在电源电压未知、定值电阻R0已知的情况下，利用下列四个电路图能测出额定电压为3．8V的小灯泡的额定功率的是( )3．在如图所示的电路中，闭合开关，观察发现灯泡L1亮、L2不亮．调节滑动变阻器滑片P，灯泡L1的亮度发生变化，但灯泡L2始终不亮出现这一现象的原因可能是( )A．灯泡L2灯丝断了B．滑动变阻器短路了C．灯泡L2短路了D．滑动变阻器接触不良4．某同学利用如图所示的电路，测量额定电压为2．5V小灯泡的额定功率，下列说法中，错误的是( ) A．闭合开关前，滑片P应滑到B端B．闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了C．当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率D．通过实验还可得知，小灯泡的实际功率越大，小灯泡越亮5．一个灯泡的铭牌上标着“P Z220—100”，在室温下用伏安法测得它的灯丝电阻为R1，后在正常工作时再用伏安法测得它的灯丝电阻为R2=48.4Ω，发现R2比R1大10倍以上，这是由于( )A．前一次测得的阻值必定是错的B．后一次测得的阻值是惜的C．对大多数导体来说，温度越高，电阻越大，灯丝属于这种导体D．不论什么导体，都是温度越高电阻越大6．如图甲所示，某同学在“测量小灯泡电功率”的实验中，误将电压表并联在滑动变阻器两端，他从滑片置于最右端时开始记录第一组数据，调节滑片测得多组数据，描绘出的U—I图象如图乙所示，已知小灯泡的额定电压为2.5V，电源电压为4．5V，可求得小灯泡正常发光时的阻值为_____Ω，额定功率为______W，变阻器最大阻值为_____Ω，为使实验中小灯泡两端电压不超过3V，则滑动变阻器接入电路的最小阻值为_____Ω(保留一位小数)．7．在“测量小灯泡额定功率”的实验中，某同学设计了如图甲中所示的电路图．小灯泡上标有“2．5V0．3A”字样．请按照图甲把图乙的实物连成电路，要求滑片P向右滑时，变阻器阻值变小．8．小红利用如图所示的电路测量规格为“6．3V，0．3A”的小灯泡在不同电压下的实际功率，并与额定功率进行比较，实验室提供了如下器材：A．电池组(电压10V)、开关、导线B．电流表(0～3A)C．电流表(o～0．6A) D．电压表(0～3V) E．电压表(0～15V)F．滑动变阻器(o～10Ω，允许通过的最大电流2A)G．滑动变阻器(o～50Ω，允许通过的最大电流1．5A)为了使测量过程安全且测量结果准确，上述器材中应选用的是_____ (选填各器材的字母序号)9．小辉研究小灯泡的亮度变化．他用如图乙所示的实验器材，小灯泡额定电压为3．8V．(1)按照电路图用笔画线连接实物图，要求滑动变阻器滑片P向左移动，小灯泡变亮．(2)闭合开关，小灯泡不发光，电流表无示数，电压表示数接近6V．由此断定电路故障是( )．A．L短路B．R短路C．L断路D．R断路(3)小辉解决电路故障后，闭合开关，并移动滑动变阻器的滑片，记录了多组小灯泡两端的电压及对应通过小灯泡的电流值，当使小灯泡正常发光时，电流表示数如图丙所示，请帮他读出电流表的示数，并把表格补充完整。

此文档下载后即可编辑初三物理电学复习题一、填空题（每空1分，共42分）1、4.5A= mA= μA ；3V= kV= mV ；2.5k Ω= Ω= M Ω。

2、电阻是导体本身的一种性质，其大小决定于导体的 、 、 和 。

3、如图所示，R 1=3Ω，R 2=6Ω则开关断开和闭合时，a ，b 间的电阻分别为 和 。

4、物理学成果在军事上有广泛的应用，有一种称为石墨炸弹的武器在战时被用来破坏敌方的供电设施，这种炸弹不会造成人员伤忘，而是在空中散布大量极细的石墨丝，这些石墨丝是 （选填“导体“绝缘体”）；飘落到供电设备上会造成 （选填“断路”或“短路”）从而使供电系统瘫痪。

5、电源电压不变，当某电阻的阻值增加3Ω时，电流变为原来的54则原来的电阻为 Ω。

6、有两只电阻器，已知R 1=3Ω，R 2=5Ω。

若串联在电路中，则通过它们的电流之比I 1：I 2= ，电压之比=21:U U ；若并联在电路中，则通过两者的电流之比=''21:I I ，电压之比=''21:U U 。

7、某用电器的电阻为120Ω，要使电路中总电流的51通过用电器，应该跟用电器 联一个 Ω的电阻；要使用电器两端的电压是电路总电压的41，应该跟用电器 联一个 Ω的电阻。

8、如图所示，3个阻值均为10Ω的电阻R 1，R 2，R 3串联后接在电压恒为U 的电路中，某同学误将一只电流表并联在电阻R 2两端，发现电流表的示数为1.5A ，据此可推知电压U= V ；若用一只电压表替代电流表并联在R 2两端，则电压表的示数应为 V 。

9、电灯泡上标有“220V ，60W ”的字样，表示 。

10、灯泡的灯丝断了再搭上，接到原来的电源上，灯泡比以前更 了，这是因为 。

11、电流通过用电器做功，实质是将 能转化为 能的过程。

甲、乙两电阻接在不同的电路中，两电阻上的电压之比为3：1，电流之比为1：2，通电时间之比为3：2，则电流通过两电阻做功之比为 ，它们的电功率之比为 。

九年级上期末模拟物理一．选择题（共10小题）1、有关分子热运动, 下列说法正确的是（）A. 液体很难被压缩, 说明分子间有引力B. 用手捏海绵, 海绵的体积变小了, 说明分子间有间隙C. 有霾天气大量极细微的尘粒悬浮在空中, 说明分子在做无规则运动D. 在做墨水滴入水中的扩散实验中, 我们看不到墨水的分子在运动2、关于电现象，下列说法正确的是（）A．导体容易导电是由于具有较多的自由电子B．电流的方向和导体中电子定向移动的方向相同C．同种电荷相互吸引，异种电荷相互排斥D．导体中没有电流通过时，导体也有电阻3、小明用如图所示的器材探究“影响电阻大小的因素”．a、b为长度一样的镍铬合金丝，b比a的横截面积大．关于此实验，下列说法正确的是（）A．小灯泡越亮，表示接入的合金丝电阻越大B．利用此装置只能探究导体电阻大小和横截面积的关系C．利用此装置能探究导体电阻大小和横截面积、长度的关系D．为了准确比较两条合金丝的电阻，可在电路中串联一个电压表4、在如图所示的电路中，闭合开关S，电路正常工作。

一段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变小。

将两用电器位置互换后再次闭合开关S，两个电表指针均发生明显偏转。

若电路中只有一处故障，且只发生在灯L或电阻R上，则（）A．灯L短路B．灯L断路C．电阻R断路D．电阻R短路5、如图是已连接的一部分电路图，R1＝5Ω，R2＝20Ω。

表中的结果与ab间、ac间、bc间的连接情况相符合的是（）选项ab间连接ac间连接bc间连接结果A 2V的电源不接一只电流表电流表示数为0.08AB 不接一根导线2V的电源电路消耗总功率为0.16WC 不接2V的电源不接R2两端电压为1.6VD 2V的电源不接一只电压表电压表示数为2V6、如图所示，电源的电压为U，A为理想电流表，V1和V2为理想电压表，R1为定值电阻，R2为滑动变阻器，那么，当闭合开关S后，下列说法中正确的是（）A．当滑动变阻器R2的阻值不变时，V1的示数与A的示数之比等于R2B．当滑动变阻器R2的阻值不变时，V2的示数与A的示数之比等于R1C．当滑动变阻器R2的阻值增大时，V2示数的变化量A示数的变化量的绝对值之比等于R2D．当滑动变阻器R2的阻值减小时，V1示数的变化量A示数的变化量的绝对值之比等于R17、甲、乙两灯，将它们并联在照明电路中均能正常发光，且甲灯比乙灯亮，不考虑温度对电阻的影响，那么（）A．甲灯的电阻比乙灯电阻大B．甲灯中的电流比乙灯中的电流小C．甲灯的额定功率比乙灯的额定功率大D．两灯串联在220V的电路中，甲灯比乙灯亮8、将规格都是“220V 100W”的一台电风扇、一台电视机和一把电烙铁分别接入家庭电路中，通电时间相同，下列说法正确的是（）A．三个用电器产生的热量一样多B．电风扇产生的热量最多C．电视机产生的热量最多D．电烙铁产生的热量最多9、如图所示的家庭电路中，正常发光的两盏灯突然全部熄灭，经检查保险丝完好，用试电笔分别插入插座的两孔，氖管均发光，造成这一现象的原因可能是（）A．插座发生短路了B．进户的火线断了C．进户的零线断了D．某盏电灯的灯丝断了10、某同学在没有电流表的情况下，利用电压表和已知阻值的定值电阻R0，测量未知电阻R x阻值，图中不能实现测量R x阻值的电路图是（）A．B．C．D．二．不定项选择题（共4小题）11、关于下列四幅图的说法不正确的是（）A．甲图的实验说明磁场能产生电流B．乙图的通电螺线管右端为N极C．丙图是演示电磁感应现象的实验装置D．丁图中麦克风应用了磁场对电流的作用12、用铝壶在天然气灶上烧水的过程中（）A．水的温度越高，水分子运动越剧烈B．是通过做功的方式改变水的内能C．铝的比热容比水小，铝的吸热能力比水弱D．天然气燃烧越充分，热值越大13、小灯泡L1和L2上都标有“3V”字样，其灯丝电阻分别为R1和R2，它们的电流随电压变化关系如图所示．有（）A．L1的额定功率为0.36WB．L2的阻值R2为0.72ΩC．若把小灯泡L1和L2并联在电源电压为2V的电路中工作，则小灯泡L2的实际功率是0.12WD．若把小灯泡L1和L2串联在电源电压为3V的电路中工作，则小灯泡L1的实际功率是0.16W14、某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电源电压恒为4.5V，电压表量程“0～3V”，滑动变阻器规格“20ΩlA”，灯泡L标有“2.5V 1.25W”字样(忽略灯丝电阻变化)，在不损坏电路元件的情况下，下列判断正确的是（）A．电路中电流变化的范围是0.18A一0.5AB．滑动变阻器阻值变化的范围是4Ω～10ΩC．灯泡的最小功率是0.162WD．该电路的最大功率是2.25W15、汽车发动机工作时，在冲程把燃料燃烧产生的内能转化为机械能；发动机工作时的温度很高，为确保发动机正常工作，需对其冷却．一般使用水来充当冷却剂，主要有如下考虑：①成本低廉、取材方便；②____________________________________，在同等条件下吸热比较多，冷却效果好；③水在沸腾时，吸收热量，温度保持不变，能确保发动机的温度不致升得过高．16、[咸宁]在图10甲所示电路中，电源电压保持不变，R0、R2为定值电阻，电流表、电压表都是理想电表闭合开关，调节滑动变阻器，电压表V1、V2和电流表A的示数均要发生变化。

九年级物理电学测试题 一、选择题1、以下物理量中，以科学家的名字“焦耳〞作为单位的是〔 〕 A ．时间 B ．密度 C ．电阻 D ．电功2、如下列图电路，电源电压保持不变， 三只电表均完好． 开关S 闭合 后，发现只有两个电表的指针发生偏转，假设电路中只有一个灯泡出 现了故障，那么可能是〔 〕电压表V1示数为零，灯L1断路B 电压表V1示数为零，灯L1短路C ．电流表 A 示数为零，灯 L2断路D 电流表A 示数为零，灯 L2短路 3、为了比较电阻 R1和R2的大小，四位同学分别设计了如下列图的电 路，其中不可行的是〔 〕4、在如下列图的电路中， 电源电压保持不变，闭合开关，当滑动变阻器的滑片P 向右移动时〔〕A ． 示数变大， 示数变小，与 示数的比值不变 B ． 示数变小， 示数变小， 与 示数的比值不变 C ． 示数变小，示数变大， 与 示数的比值变小 D ． 示数不变，示数变小，与 示数的比值变大5、实验室有甲、乙两只灯泡，甲标有“15V 〞字样，乙标有“ 10V〞字样。

现把它们串联起来，那么该串联电路两端允许加的最高电压为 (不考虑温度对 灯泡电阻的影响 ) 〔 〕 A ．25V B ．35V C ． D ． 6、某导体中的电流与它两端电压的关系如下列图， 以下分析正确的 是〔 〕 A ．当导体两端的电压为 0时，电阻为 0 ．该导体的电阻随电压的增大而减小 C ．当导体两端的电压为 0时，电流为 0 D ．当导体两端的电压为 2V 时，电流为 7、将两只额定电压相同的小灯泡 L 1、L 2串联在电路中，如下列图。

闭合开关后，发现 灯L 1较亮，灯 L 2较暗，其原因是〔 〕 A ．灯L 1额定功率较大 B ．灯L 2两端电压较大 C ．灯L 1的电阻较大 D ．通过灯 L 1的电流较大 8、以下关于灯泡亮暗的讨论，你认为正确的选项是〔 〕 A ．灯泡的亮暗由灯泡的电压决定 B ．灯泡的亮暗由灯泡的电流决定 C ．灯泡的亮暗由灯泡的实际功率决定 D ．灯泡的亮暗由灯泡的额定功率决定第 1页共4页9、图所示的电路中，正常发光的三盏灯突然全部熄灭，经检 保险丝查保险丝完好，用试电笔插进插座的两孔，氖管均发光。
