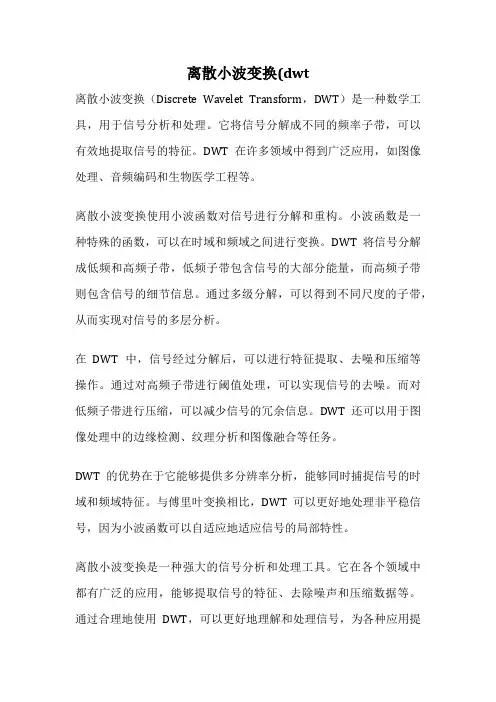

离散小波变换(dwt
离散小波变换(Discrete Wavelet Transform,DWT)是一种数学工具,用于信号分析和处理。
它将信号分解成不同的频率子带,可以有效地提取信号的特征。
DWT在许多领域中得到广泛应用,如图像处理、音频编码和生物医学工程等。
离散小波变换使用小波函数对信号进行分解和重构。
小波函数是一种特殊的函数,可以在时域和频域之间进行变换。
DWT将信号分解成低频和高频子带,低频子带包含信号的大部分能量,而高频子带则包含信号的细节信息。
通过多级分解,可以得到不同尺度的子带,从而实现对信号的多层分析。
在DWT中,信号经过分解后,可以进行特征提取、去噪和压缩等操作。
通过对高频子带进行阈值处理,可以实现信号的去噪。
而对低频子带进行压缩,可以减少信号的冗余信息。
DWT还可以用于图像处理中的边缘检测、纹理分析和图像融合等任务。
DWT的优势在于它能够提供多分辨率分析,能够同时捕捉信号的时域和频域特征。
与傅里叶变换相比,DWT可以更好地处理非平稳信号,因为小波函数可以自适应地适应信号的局部特性。
离散小波变换是一种强大的信号分析和处理工具。
它在各个领域中都有广泛的应用,能够提取信号的特征、去除噪声和压缩数据等。
通过合理地使用DWT,可以更好地理解和处理信号,为各种应用提
供支持。
离散小波变换原理离散小波变换(Discrete Wavelet Transform,DWT)是一种信号分析方法,它将信号分解成不同尺度和频率的子信号。
离散小波变换可以应用于信号处理、图像压缩、声音压缩等领域。
1. 离散小波变换的基本原理离散小波变换是一种多分辨率分析技术,它将信号分解为多个尺度和频率的子信号。
这些子信号可以进一步进行处理或合成为原始信号。
离散小波变换的基本过程是:首先将原始信号通过低通滤波器和高通滤波器进行滤波,并对滤波后的结果进行下采样(即降采样),得到两个子信号——近似系数和细节系数。
然后,对近似系数进行相同的处理,直到得到所需的尺度和频率。
具体地说,假设有一个长度为N的原始信号x[n],我们要将其分解为J个尺度(scale)和频率(frequency)上不同的子信号。
首先,定义一个长度为L的低通滤波器h[n]和一个长度为H的高通滤波器g[n],其中L+H=N。
然后,在第j级分解中,将输入信号x[n]分别通过低通滤波器和高通滤波器进行滤波,得到近似系数Aj-1和细节系数Dj-1:Aj-1 = x[n]*h[n]Dj-1 = x[n]*g[n]其中,“*”表示卷积运算。
然后,对近似系数Aj-1进行下采样,得到长度为N/2的新信号:Vj = Aj-1[0], Aj-1[2], ..., Aj-1[N-2]同样地,对细节系数Dj-1也进行下采样,得到长度为N/2的新信号:Wj = Dj-1[0], Dj-1[2], ..., Dj-1[N-2]这样就得到了第j级分解的近似系数Vj和细节系数Wj。
然后,对Vj进行相同的处理,直到得到所需的尺度和频率。
最后,可以将所有尺度和频率上的子信号合成为原始信号x[n]。
具体地说,在第j级合成中,将长度为N/2的近似系数Vj和细节系数Wj上采样(即插值)并通过低通滤波器h[n]和高通滤波器g[n]进行卷积运算,并将结果相加即可:Aj = Vj+1*h[n] + Wj+1*g[n]其中,“+”表示上采样后的加法运算。
小波变换的多尺度分析方法及实现步骤引言:小波变换是一种信号处理技术,它能够将信号分解成不同尺度的频率成分,从而实现对信号的多尺度分析。
本文将介绍小波变换的基本原理、多尺度分析方法以及实现步骤。
一、小波变换的基本原理小波变换是一种时间和频率的联合变换方法,它将信号分解成一系列的小波函数。
与傅里叶变换相比,小波变换具有更好的时频局部性,能够更准确地描述信号的瞬时特征。
小波变换的基本原理是通过将信号与小波函数进行内积运算,得到信号在不同尺度和位置上的频率成分。
小波函数是一种具有局部化特征的函数,它在时域和频域上都有一定的局部性。
二、多尺度分析方法小波变换的多尺度分析方法主要包括连续小波变换和离散小波变换两种。
1. 连续小波变换(CWT)连续小波变换是将信号与连续小波函数进行内积运算,得到信号在不同尺度和位置上的频率成分。
连续小波变换具有较好的时频分辨率,但计算量较大。
2. 离散小波变换(DWT)离散小波变换是将信号进行离散化处理后,与离散小波函数进行内积运算,得到信号在不同尺度和位置上的频率成分。
离散小波变换具有较好的计算效率,适用于实际应用中的信号处理。
三、实现步骤小波变换的实现步骤主要包括信号预处理、小波函数选择、小波变换计算和结果分析等。
1. 信号预处理在进行小波变换之前,需要对信号进行预处理,包括去除噪声、归一化处理等。
预处理的目的是提高小波变换的精度和稳定性。
2. 小波函数选择选择合适的小波函数对信号进行分析是小波变换的关键。
常用的小波函数有高斯小波、Morlet小波、Daubechies小波等。
选择小波函数时需要考虑信号的特性和分析的目的。
3. 小波变换计算根据选择的小波函数,对信号进行小波变换计算。
连续小波变换可以通过积分运算实现,离散小波变换可以通过快速小波变换算法实现。
4. 结果分析对小波变换的结果进行分析和解释。
可以通过频谱图、小波系数图等方式对信号的频率成分和时域特征进行分析。
结论:小波变换是一种有效的多尺度分析方法,能够在时频域上对信号进行精确的分析。
第2章 多分辨分析2.1 多分辨分析-----MRA 2.1.1 多尺度空间[例2-1] 右图由(2)t φ和(21)t φ-的线性组合构成了()t φ,因此,我们说函数1,()k t φ,k =0,1生成了()t φ,或者说1,()k t φ包含了()t φ,即1,()k t φ⊃()t φ。
[例2-2]尺度函数,()(2)j j k t t k φφ=-, j =0,1,2,3;k =0,1,2, (21)-(这里暂对j 和k 的范围做了限制)形成了伸缩平移系统,其中j 不同,张成了不同的子空间,如图:3(2)t k φ-,k=0,1,…,7,张成了3V 子空间; 2(2)t k φ-,k=0,…,3,张成了2V 子空间;1(2)t k φ-,k=0,1,张成了1V 子空间;(2)t k φ-,k=0, 张成了0V 子空间。
由上图可见,3V ⊃2V ,2V ⊃1V ,1V ⊃0V ,即3V ⊃2V ⊃1V ⊃0V 。
0V 函数子空间 是当分辨率0j =,尺度为0221j ==时 ,由尺度函数()t k φ-的平移系统张成的函数子空间。
0V 中的任一函数0()f t 均可用()t k φ-的平移系统的线性组合表示1c紧支撑(有限个,其余为零K C )00) 0()f t =()k k Zc t k φ∈-∑,k c R ∈[例2-2] 下图是一个定义在区间[-1,4]上,所有不连续点仅在整数集中的分段常量函数波形。
(也可能在整数点处连续,但不连续点一定在整数点处。
)满足线性空间定义的两个运。
)而当10123,,,,c c c c c -均为零时,构成零向量),因此构成向量空间。
这个特定的,即由宽度为1=1/2j=01/2的5个基向量组成的基底所张成的向量空间,就是一个0V 子空间。
图示为由尺度函数组成的一组基例中波形给出的函数可表达为0()f t =10,100,010,120,230,3()()()()()c t c t c t c t c t φφφφφ--++++ 当K 遍历-1、0、1、2、3时,0,()k t φ构成了0V 子空间的一组标准正交基。
小波变换的多分辨率分析原理与应用引言:小波变换是一种在信号处理和图像处理领域中广泛应用的数学工具。
它通过将信号分解成不同频率的子信号,以实现对信号的多分辨率分析。
本文将介绍小波变换的原理和应用,并探讨其在信号处理和图像处理中的潜在价值。
一、小波变换的原理小波变换是一种基于窗函数的变换方法,它通过将信号与一组基函数进行卷积运算,得到信号在不同尺度和频率上的分解系数。
小波基函数是一种具有有限长度的波形,它可以在时间和频域上进行调整,以适应不同尺度和频率的信号特性。
小波变换的核心思想是多分辨率分析,即将信号分解成不同尺度的子信号。
通过对信号进行连续缩放和平移操作,小波变换可以捕捉到信号在不同频率上的细节信息。
与傅里叶变换相比,小波变换可以提供更好的时频局部化特性,能够更准确地描述信号的瞬时特征。
二、小波变换的应用1. 信号处理小波变换在信号处理中有广泛的应用。
通过对信号进行小波变换,可以实现信号的降噪、压缩和特征提取等操作。
由于小波基函数具有时频局部化的特性,它可以有效地消除信号中的噪声,并提取出信号的重要特征。
因此,在语音识别、图像处理和生物医学信号处理等领域,小波变换被广泛应用于信号的预处理和特征提取。
2. 图像处理小波变换在图像处理中也有重要的应用。
通过对图像进行小波变换,可以实现图像的去噪、边缘检测和纹理分析等操作。
由于小波基函数具有多尺度分析的能力,它可以捕捉到图像中不同尺度上的细节信息。
因此,在图像压缩、图像增强和图像分割等领域,小波变换被广泛应用于图像的处理和分析。
3. 数据压缩小波变换在数据压缩中有着重要的应用。
通过对信号或图像进行小波变换,可以将其表示为一组小波系数。
由于小波系数具有稀疏性,即大部分系数都接近于零,可以通过对系数进行适当的量化和编码,实现对信号或图像的高效压缩。
因此,在音频压缩、图像压缩和视频压缩等领域,小波变换被广泛应用于数据的压缩和传输。
结论:小波变换是一种强大的信号处理和图像处理工具,它通过多分辨率分析实现对信号的精确描述和处理。
第10章 离散小波变换的多分辨率分析在上一章,我们给出了连续小波变换的定义与性质,给出了在),(b a 平面上离散栅格上小波变换的定义及与其有关的标架问题。
在这两种情况下,时间t 仍是连续的。
在实际应用中,特别是在计算机上实现小波变换时,信号总要取成离散的,因此,研究b a ,及t 都是离散值情况下的小波变换,进一步发展一套快速小波变换算法将更有意义。
由Mallat 和Meyer 自80年代末期所创立的“多分辨率分析”技术[87,88,8]在这方面起到了关键的作用。
该算法和多抽样率信号处理中的滤波器组及图像处理中的金字塔编码等算法[34,33]结合起来,构成了小波分析的重要工具。
本章将详细讨论多分辨率分析的定义、算法及应用。
10.1多分辨率分析的引入10.1.1信号的分解近似现以信号的分解近似为例来说明多分辨率分析的基本概念。
给定一个连续信号)(t x ,我们可用不同的基函数并在不同的分辨率水平上对它作近似。
如图10.1.1(a)所示,令⎩⎨⎧=01)(t φ其它10<≤t (10.1.1)显然,)(t φ的整数位移相互之间是正交的,即)()(),(k k k t k t '-=〉'--〈δφφ Z k k ∈', (10.1.2) 这样,由)(t φ的整数位移)(k t -φ就构成了一组正交基。
设空间0V 由这一组正交基所构成,这样,)(t x 在空间0V 中的投影(记作)(0t x P )可表为: )()()()()(,t k a k t k a t x P k0kk0φφ∑∑=-=(10.1.3)式中)()(,0k t t k -=φφ,)(k a 0是基)(,0t k φ的权函数。
)(0t x P 如图10.1.1(b)所示,它可以看作是)(t x 在0V 中的近似。
)(k a 0是离散序列,如图10.1.1(c)所示。
令)()(/,k t 22t j 2j k j -=--φφ (10.1.4)是由)(t φ作二进制伸缩及整数位移所产生的函数系列,显然,对图10.1.1(a)的)(t φ,)(,t k j φ和)(,t k j 'φ是正交的。
这一结论可证明如下:因为 dt k t 2k t 22t t j j jk j k j )()()(),(,,'--=〉〈-*--'⎰φφφφ 令t t 2j'=-,则t t j'=2,t d dt j'=2,再由(10.1.2)式,有 )()()(k k t d k t k t '-=''-'-'⎰*δφφ (10.1.5) 于是结论得证。
将)(t φ作二倍的扩展后得)2(t φ,如图10.1.1(g)所示。
由)2(t φ作整数倍位移所产生的函数组Z k k t t k ∈-=--),2(2)(12/1,1φφ当然也是两两正交的(对整数k ),它们也构成了一组正交基。
我们称由这一组基形成的空间为1V ,记信号)(t x 在1V 中的投影为)(1t x P ,则 ∑=kk111t k a t x P )()()(,φ(10.1.6)式中)(k a 1为加权系数。
)(1t x P 如图10.1.1(h)所示。
)(k a 1仍为离散序列,如图10.1.1(i)所示。
若如此继续下去,在给定图10.1.1(a)的)(t φ的基础上,我们可得到在不同尺度j 下通过作整数位移所得到一组组的正交基,它们所构成的空间是Z j V j ∈,。
用这样的正交基对)(t x 作近似,就可得到)(t x 在j V 中的投影)(t x P j 。
由图10.1.1(a)和图10.1.1(g),我们不难发现:)1()()2(-+=t t tφφφ (10.1.7) 再比较该图的(b)和(h),显然图(b)对)(t x 的近似要优于图(h)对)(t x 的近似,也即分辨率高。
所以,用)(,t k j φ对)(t x 作(10.1.3),或(10.1.6)式的近似,j 越小,近似的程度越好,也即分辨率越高。
当-∞→j 时,)(,t k j φ中的每一个函数都变成无穷的窄,因此,有)()(t x t x P j j =-∞→ (10.1.8)另一方面,若+∞→j ,那么)(,t k j φ中的每一个函数都变成无穷的宽,因此,∞→j j t x P )(时对)(t x 的近似误差最大。
按此思路及(10.1.7)式,我们可以想象,低分辨率的基函数))((1j 2t =φ完全可以由高一级分辨率的基函数)0)((=j t φ所决定。
从空间上来讲,低分辨率的空间1V 应包含在高分辨率的空间0V 中,即10V V ⊃ (10.1.9) 但是,毕竟0V 不等于1V ,也即)(0t x P 比)(1t x P 对)(t x 近似的好,但二者之间肯定有误差。
这一误差是由)(k t -φ和)2(1k t --φ的宽度不同而产生的,因此,这一差别应是一些“细节”信号,我们记之为)(1t x D 。
这样,有)()()(110t x D t x P t x P += (10.1.10) 该式的含义是:)(t x 在高分辨率基函数所形成的空间中的近似等于它在低分辨率空间中的近似再加上某些细节。
现在我们来寻找)(1t x D 的表示方法。
设有一基本函数)(t ψ,如图10.1.1(d)所示,即⎪⎩⎪⎨⎧-=011)(t ψ 其它12/12/10<≤<≤t t (10.1.11)很明显,)(t ψ的整数位移也是正交的,即dt k t k t k t k t )()()(),('--=〉'--〈⎰*ψψψψ)(k k '-=δ (10.1.12) 进一步,)(t ψ在不同尺度下的位移,即Z k j t k j ∈,),(,ψ,也是正交的,即 dt k t k t t t jj jk j k j )2()2(2)(),(,,'--=〉〈-*--'⎰ψψψψ)(k k '-=δ (10.1.13)(2)t ψ如图(j )所示。
同时,)(t φ和)(t ψ的整数位移之间也是正交的,即Z k k 0k t k t ∈'=〉'--〈,)(),( ψφ (10.1.14) 观察图(a),(d)和(g),不难发现,)(t ψ和)(t φ之间有如下关系:2/)]2()2([)(t tt ψφφ+= (10.1.15a) 及2/)]()([)12(t t t ψφφ-=- (10.1.15b) 记)(k t -ψ张成的空间为0W ,)2(1k t --ψ所张成的空间为1W ,依次类推,)(,t k j ψ张成的空间为j W ,记)(t x 在空间0W 中的投影为)t x D (0,在1W 中的投影为)t x D (1,它们均可表为相应基函数)(,t k j ψ的线性组合,即 )()()(,t k dt x D k 0k 00ψ∑= (10.1.16))()()(,t k d t x D k1k11ψ∑=(10.1.17)式中)(k d 0,)(k d 1是0=j ,1=j 尺度下的加权系数,它们均是离散序列。
)t x D (0,)(k d 0分别如图10.1.1(e)和(f)所示,)t x D (1,)(k d 1分别如图(k)和(l)所示。
由图10.1.1不难发现,若将图(h)的)(1t x P 和图(k)的)(1t x D 相加,即得图(b)的)(0t x P ,由空间表示,即是110W V V ⊕= (10.1.18) 式中⊕表示直和[注1]。
这说明,1W 是1V 的正交外空间,并有01V V ⊂,01V W ⊂[注2]。
我们把上述概念加以推广,显然有图10.1.1 信号)(t x 的近似122110W W V W V V ⊕⊕=⊕=11W W W V j j j ⊕⊕⊕=- (10.1.19) 并且1210+⊃⊃⊃⊃j j V V V V V (10.1.20)这样,给定不同的分辨率水平j ,我们可得到)(t x 在该分辨率水平上的近似)(t x P j 和)(t x D j ,由于)(t φ是低通信号,因此)(t x P j 反映了)(t x 的低通成份,我们称其为)(t x 的“概貌”。
由于)(k a j 是由)(t x P j 边缘得到的离散序列,所以)(k a j 也应是)(t x 在尺度j 下的概貌,或称离散近似。
同理,由于)(t ψ是带通信号,因此)(t x D j 反映的是的高频成份,或称为)(t x 的“细节”,而)(k d j 是)(t x 的离散细节。
在以上的分析中,我们同时使用了两个函数,即)(t φ和)(t ψ,并由它们的伸缩与移位形成了在不同尺度下的正交基。
由后面的讨论可知,对)(t x 作概貌近似的函数)(t φ称为“尺度函数”,而对)(t x 作细节近似的函数)(t ψ称为小波函数。
读者不难发现,图10.1.1(d)中的)(t ψ即是我们在上一章提到的Haar 小波。
图(a)中的)(t φ即是Haar 小波在0=j 时的尺度函数。
10.1.2树结构理想滤波器组我们在第七、八两章详细讨论了滤波器组的原理。
一个离散时间信号)(n x 经过一个两通道滤波器组后,)(0z H 的输出为其低频部分,频带在2/~0π;)(1z H 的输出为其高频部分,频带为ππ~2/。
由于)(0z H 、)(1z H 输出后的信号频带均比)(n x 的频带降低了一倍,因此,在)(0z H 和)(1z H 的输出后都各带一个二抽取环节,如图10.1.2所示。
如果我们把)(n x 的总频带)~0(π定义为空间0V ,经第一次分解后,0V 被分成两个子空间,一个是低频段的1V ,其频率范围为2/~0π;另一个是高频段的1W ,其频带在ππ~2/之间。
显然,110W V V ⊕=,并且1V 和1W 是正交的,即二者的交集为空间0V (此亦是直和的定义)。
按此思路,我们可在)(0z H 的输出后再接一个两通道分析滤波器组,这样就将空间1V 进一步剖分,一个是高频段的空间2W )2/~4/(ππ,另一个是低频段的空间2V )4/~0(π,如图10.1.2(a)和(b)所示。
由上面的分解不难发现,110W V V ⊕=, ,221W V V ⊕=j j 1j W V V ⊕=-, (10.1.21a) 及 j j V W W W V ⊕⊕⊕⊕= 210 (10.1.21b) 或 j V V V V ⊃⊃⊃ 210 (10.1.21c)注1: 1S ,2S 是空间S 的子空间,若 ①021=S S ;②S S S =21 ,则称S 是1S 和2S 的直和。
