图纸会审制度图纸会审制度是指在进行工程项目设计过程中，由设计单位依据设计要求和设计标准编制的图纸，经相关专业单位、建设单位和监理单位等有关方面组织的会审，对图纸的合理性、技术可行性、设计重点等进行讨论和评审的一种制度。
通过图纸会审可以及早发现和解决图纸中存在的问题，提高工程项目设计的质量和效益。
图纸会审制度主要包括以下几个方面的内容：1.会审组织与规范：确定图纸会审的组织机构和会审的程序。
由建设单位或监理单位组织会审，确定会审的时间、地点、参会人员和会审的内容等。
2.会审内容与要求：确定会审的内容和要求，包括对图纸的设计方案、设计参数、设计标准、设计计算、施工图纸等进行综合评审，重点关注工程项目的可行性、安全性、经济性和实用性等方面。
3.会审方式与方法：确定会审的方式和方法，包括召开专题会议、组织专业技术人员进行专题研究、进行专题讨论、编制会审报告等。
4.会审记录与整改：会审过程中要进行记录，包括会审意见、建议和决策等，对存在的问题和不合理之处要及时提出整改意见，及时修改和完善图纸设计。
通过图纸会审制度的落实，可以达到以下几个方面的效果：1.提高工程项目设计的质量和效益：通过会审，及时发现和解决图纸中存在的问题，保证设计的可行性和合理性，避免设计缺陷导致施工过程中出现问题，提高项目的质量和效益。
2.优化设计方案和施工工艺：通过会审，不仅可以对图纸的技术可行性进行评审，还可以对设计方案的合理性和施工工艺的可行性进行评估，从而优化工程项目的设计方案和施工工艺。
3.加强各方之间的沟通和协调：通过会审，设计单位和建设、监理等各方可以就图纸设计中存在的问题进行深入的讨论和分析，确保各方之间的沟通和协调，减少设计中的矛盾和冲突。
4.提高工程项目的安全性和可持续发展能力：通过会审，可以加强对工程项目的安全性和可持续发展能力的评估，避免由于设计不合理而导致的安全事故和环境污染等问题。
综上所述，图纸会审制度是工程项目设计过程中必不可少的一环。
设计部图纸会审及设计交底管理制度一、设计部图纸会审管理制度（一）会审目的为了保障设计图纸的质量，降低施工过程中出现问题的几率，设计部门制定了图纸会审管理制度。
图纸会审是设计阶段中的一项重要工序，通过多方意见的比较分析、协商把控设计质量，同时，达到平衡各方利益，减少二次修改，提高图纸设计质量等多重目的。
（二）会审程序1. 定期会审及紧急会审会审会议应该按周期（如每周、每月、每季度）定期进行，紧急会审应随时调度。
每次会议可由主任或组长召集，按照分工情况，分配任务，明确责任。
会前先确定会议主题和议事规则。
2. 会议成员及责任会议成员由工程所有相关部门的主管及其技术人员组成，会议人员应负责审核会议所涉及的工作内容和图纸，及时发表自己的意见。
设计部门需严格把关图纸的整体质量，负责制定意见书并对意见书进行统筹管理。
3. 图纸资料的采集、审核、整理每次会议前，由各部门设计人员向设计负责人提供设计资料，设计负责人应对这些资料进行归档整理，然后开会时根据议程进行讨论。
会后，应将会议纪要整理归档。
4. 会议纪要每次会议应由设计负责人按照规定要求制作会议纪要，纪要中应包括主要的议题和讨论内容、会议结论和建议、需要改进的事项、即将实施的工程等。
纪要应于会议结束后的24小时内发给会议成员。
（三）会审重点1. 方案设计和建筑结构包括基础设计、骨架设计、节点构造设计、复合材料的组合与加固、楼板及框架设计等。
2. 电气、通风、管道及自动化系统设计包括供水、排水、中央空调、消防、通风、热力、现场通讯系统等方面的设计。
3. 室内装修设计包括室内设计、照明设计、电器插座等室内装饰方面的设计内容。
二、设计交底管理制度（一）交底程序1. 交底的程序应按照设计管理控制流程的要求进行。
2. 建立并保持与各参与方的良好沟通。
3. 设计人员与现场工作人员必须在某个具体的问题上进行详细的讨论和说明。
4. 所有交底都需要编写“设计交底说明书”。
（二）接受并认可的设计交底内容1. 工作流程对工作流程的交底应包括工作的主要内容、进度、各自的职责、任务执行时应注意的事项、检验检查标准及质量控制要求等。
图纸会审管理制度(好)1. 引言图纸会审是在工程项目中非常重要的一项工作，它涉及到项目各方的协作、对设计方案的审查以及及时发现和解决问题等。
通过建立图纸会审管理制度，能够规范会审流程，保证工程项目的质量和进度。
本文将介绍图纸会审管理制度的目的、适用范围、相关术语和流程等内容。
2. 目的图纸会审管理制度的目的是为了规范和优化图纸会审的工作流程，确保工程项目以最高质量、最优进度完成。
具体包括以下几个方面的目标： - 提高各参与方之间的沟通和协作能力； - 保证图纸设计方案符合相关法规和标准； - 及时发现和解决图纸设计中存在的问题； - 确保图纸设计与项目实施的一致性。
3. 适用范围本图纸会审管理制度适用于所有工程项目中的图纸会审工作，包括但不限于以下类型项目： - 建筑工程项目； - 工业设备安装项目； - 市政工程项目。
4. 术语•图纸会审：指定期间内参与方针对图纸设计方案进行审查和讨论，并提出修改意见的过程。
•设计方案：指工程项目的设计图纸及相关文档，包括平面图、剖面图、立面图等。
•会审人员：指参与图纸会审的各方代表，包括建设单位、设计单位、施工单位等。
5. 流程图纸会审的流程包括以下几个步骤：5.1 图纸准备阶段•设计单位根据工程项目需求完成初步设计，并编制相关图纸和设计说明；•建设单位、施工单位等各参与方收到设计单位提交的图纸，并进行初步审查。
5.2 召开会审会议•建设单位根据图纸准备阶段的审查结果，组织召开图纸会审会议；•会议邀请设计单位负责人及相关技术人员参加，并约定会议时间和地点。
5.3 会审过程•会议开始后，首先由设计单位负责人介绍设计方案的基本情况；•参与方对设计方案进行讨论，提出修改意见和建议；•讨论结果由建设单位负责人整理并记录在会议纪要中。
5.4 会审结果处理•建设单位根据会审结果，对设计方案进行修改和完善；•设计单位根据建设单位提出的修改意见，进行相应的调整，形成修改后的设计方案；•修改后的设计方案再次提交给建设单位审查。
工程设计图纸会审制度一、引言工程设计图纸是工程项目建设的重要依据，其质量直接关系到工程的质量、进度和成本。
为了确保工程设计图纸的准确性、完整性和合理性，避免在施工过程中出现不必要的变更和问题，建立一套科学、规范的工程设计图纸会审制度是非常必要的。
二、图纸会审的目的1、使参与施工的各方人员熟悉设计图纸，了解工程特点和设计意图，找出需要解决的技术难题，并制定解决方案。
2、审查设计图纸中存在的问题和错误，提出修改和完善意见，确保设计图纸符合国家规范、标准和相关法律法规的要求。
3、协调各专业之间的矛盾和冲突，优化设计方案，提高工程的整体质量和效益。
三、图纸会审的组织与职责1、图纸会审应由建设单位组织，监理单位主持，设计单位、施工单位等相关单位参加。
2、建设单位的职责：负责通知各相关单位参加图纸会审。
提供必要的会审条件和资料。
协调解决会审中提出的有关问题。
3、监理单位的职责：协助建设单位组织图纸会审。
主持图纸会审会议，记录会审中提出的问题和意见。
督促设计单位对会审中提出的问题进行答复和修改。
4、设计单位的职责：参加图纸会审，对会审中提出的问题进行解答和说明。
按照会审意见对设计图纸进行修改和完善。
5、施工单位的职责：认真熟悉设计图纸，提出图纸中存在的问题和疑问。
参加图纸会审会议，积极发表意见和建议。
按照会审后的设计图纸进行施工。
四、图纸会审的内容1、建筑部分建筑物的平面布置、空间尺寸、层高、总高度等是否符合设计要求和规范标准。
墙体、门窗、楼梯、电梯、阳台、雨篷等的布置和构造是否合理。
屋面、地下室、卫生间等的防水设计是否符合要求。
建筑节能设计是否符合国家和地方的相关规定。
2、结构部分结构体系、结构布置、构件尺寸、配筋等是否符合设计要求和规范标准。
基础类型、埋深、承载力等是否满足工程地质条件和建筑物的要求。
框架结构、剪力墙结构、钢结构等的节点构造是否合理。
混凝土强度等级、钢筋级别和规格等是否符合要求。
3、给排水部分给排水系统的布置、管径、坡度、标高、检查井等是否符合设计要求和规范标准。
施工图纸会审制度一、目的为了使施工单位熟悉设计图纸，了解工程设计特点和设计意图，掌握工程关键部分的质量要求，同时，也为了减少图纸中的差错，发现潜在的质量问题，特制定本制度。
二、定义1、施工图纸会审：是指建设单位、监理公司及施工单位在收到施工图图纸后，分专业对施工图纸进行详细阅审，并提出书面意见的过程；施工单位派专业人员参加设计交底会，以便全面了解设计意图并审查其可操作性。
2、参与会审：是指设计单位必须派该项目主设计人及指定的各专业工地代表出席；监理公司应参加由建设单位组织的设计技术交底会，并在收到正式施工图纸后，组织现场相关专业技术人员会审图纸，提出审图意见；凡直接涉及设备制造厂家的工程项目及施工图，视具体情况由组织者邀请制造厂家代表到会，与设计单位代表一起进行技术交底与图纸会审。
3、设计单位必须提交完整的正式施工图纸；对施工单位急需的重要的分项专业图纸，必要时也可提前交底与会审，但在成套图纸到达后应再统一交底与会审。
4、在技术交底与图纸会审之前，监理单位必须事先安排各有关专业监理工程师熟悉图纸，并对图纸进行初步审查。
5、施工监理及公司对施工图纸的初步阅审6、施工图先由监理单位及公司工程管理部初审，工程管理部汇总监理单位意见后，由公司总工程师组织公司审查后，形成公司审查意见。
7、需经集团公司审查的图纸，交由集团公司主管部门组织审查。
8、公司内部施工图设计技术交底与图纸会审由公司总工程师主持,必须有监理单位、设计单位及施工单位相关专业人员参加。
9、设计交底与图纸会审的程序10、本程序应在施工开始之前，由设计单位在施工现场对所提交的施工图纸进行有系统的技术交底，并在此基础上组织对设计图纸的会审。
11、技术交底由公司总工程师主持，先由设计单位介绍设计意图、工艺布置与结构特点、工艺要求、施工技术措施与有关注意事项。
12、参加图纸会审单位提出图纸中的疑问、存在的问题和需要解决的问题。
13、设计单位答疑。
14、参加会审单位针对设计的问题进行研究与协商，拟定解决问题的办法。

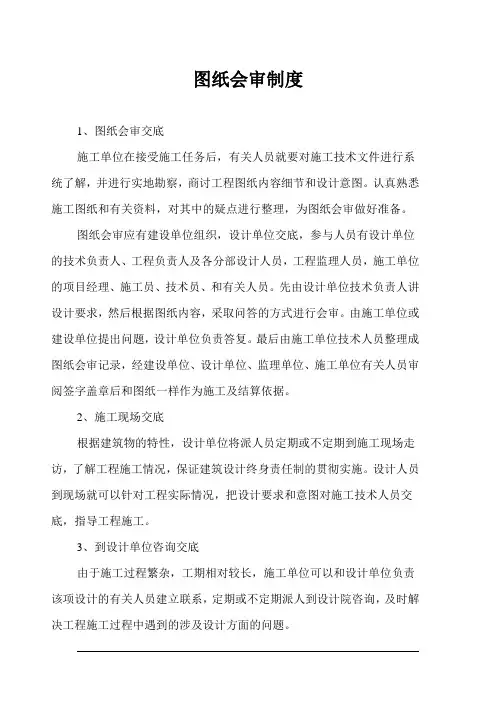

图纸会审制度1、图纸会审是一项严肃和重要的技术管理工作.认真搞好图纸会审，对减少施工图中的差错，提高工程质量以及和技术、质量、安全管理,领会设计意图，保证按图顺利进行施工具有重要作用.2、图纸会审必须有组织、有领导、有步骤地进行，一般由建设单位组织设计、监理施工等有关单位参加会审。
3、图纸会审之前，须由工程公司主任工程师或项目技术负责人组织施工员、观测、预算、翻样等人员认真学习施工图纸,领会设计意图，并提出问题.4、一般工程图纸会审，工程公司主任工程师或项目技术负责人，直接承担施工任务的施工员、预算员、翻样员、质量员等有关人员都必须参加，重大工程的图纸会审还必须有本公司技术处处长及有关人员参加.5、图纸会审的主要内容：（1）设计是否符合国家有关技术政策、经济政策、质量标准和有关法规、规范、规程、规定。
（2）设计是否符合施工技术条件，对安全施工有无影响。
（3）推行四新，新技术、新工艺、新材料、新设备的说明及要求是否明确，能否保证施工质量。
（4）建筑、结构及设备安装之间有无矛盾。
（5）各种图纸中的轴线、尺寸、标高是否相符，图纸及说明是否齐全、清楚、明确。
（6）拟建建筑物的定位依据（坐标、方位和标高）是否标定和明了。
（7）地质分析资料和地质剖面图是否一致和具有代表性，钻孔密度、深度是否满足施工质量要求，地基处理和基础设计有无问题。
6、图纸会审的程序：（1）由建设单位确定会审时间、地点，通知设计、施工等有关单位参加，并主持会审会议。
（2）会审时，首先由设计单位分工种进行设计技术交底。
（3）对施工单位提出的图纸中的疑问、意见或建议应逐条讨论研究，并取得一致意见.（4）对暂时不能取得一致意见的技术问题及需要设计另行补图的内容,应定入会审纪要，并注明商定的答复时间。
（5）会审结束后，由监理单位或施工单位将会审纪要整理成文，交设计和建设单位校核并签字盖章后，由建设单位打印，分发各有关单位。
（6）当工程规模大,进度紧或设计单位来不及将图纸全部出齐时，可采取基础和上部结构、装修分阶段会审。
工程图审图纸会审管理制度一、总则为规范工程图审工作，保障工程质量，加强施工管理，经讨论确定本制度。
二、适用范围本制度适用于所有相关工程图审工作，包括施工、设计、勘察、监理等单位。
三、工程图审组织机构1. 设立工程图审部门，负责统筹规划、协调、调度工程图审工作。
2. 设立图审小组，具体执行工程图审任务。
四、工程图审人员1. 工程图审人员应具备相关专业知识和工作经验。
2. 工程图审人员应经过专业培训，并持有相关资格证书。
3. 工程图审人员应遵守相关规定，保护工程图纸的机密性。
五、工程图审流程1. 收到工程图纸后，由工程图审部门进行初审，确定图审小组。
2. 图审小组根据工程图纸的内容，制定详细的审图计划。
3. 图审小组对工程图纸进行逐项审查，提出修改意见。
4. 经过审图小组讨论，确定最终审图意见。
5. 将审图意见反馈给设计单位，并协商修改方案。
6. 设计单位按照审图意见进行修改，并重新提交工程图纸。
7. 最终确定通过的工程图纸，由工程图审部门进行归档。
六、工程图审考核1. 设立工程图审考核机制，对工程图审人员进行定期考核。
2. 考核内容包括工作质量、工作效率等方面。
3. 对考核不合格的工程图审人员进行相应处理。
七、工程图审风险控制1. 建立工程图审风险控制机制，对可能出现的风险进行分析和预防。
2. 及时发现和处理工程图审中存在的问题，避免对工程造成不利影响。
八、工程图审细则1. 工程图审人员应依据相关法律法规和标准进行审图。
2. 工程图审人员应保守工程图纸的机密性，不得擅自泄露。
3. 工程图审人员应积极沟通，有效协作，确保工作顺利进行。
4. 工程图审人员应及时记录审图意见和修改内容，做好文档归档工作。
九、工程图审改进措施1. 建立健全的工程图审反馈机制，不断完善工程图审流程。
2. 加强工程图审人员的培训，提高工作水平和效率。
3. 开展工程图审经验交流活动，促进工程图审工作的发展。
十、工程图审工作总结1. 每年定期进行工程图审工作总结，评估工作成果和不足。
2024年施工图设计交底与图纸会审制度1总则为了使建设单位、监理部、施工单位了解工程设计特点和设计意图，掌握工程关键部位的质量要求，工程开工前，设计单位应对自己提交的施工图纸，进行系统的技术交底。
为了减少施工图纸的差错，将图纸中的问题消除在施工之前，在施工图设计技术交底的同时，各有关单位应对设计图纸进行会审。
2纪要主持人负责写出会议纪要，并经各方签字，经各方签字后的纪要，被视为设计文件的一部分。
或设计单位另出补充，替代设计图纸技术文件。
经过会审，对设计没有提出任何问题的工程项目，也应写出纪要，以示对该部分设计的认可。
3设计图纸交底和会审的重点内容设计图纸是否经过设计单位各级人员正式签署。
设计图纸与说明书是否齐全，图纸内容、表达深度是否满足施工需要，图中所列种类标准图册是否已经具备。
设计图纸是否有错误。
施工图与设备，特殊材料的技术要求是否一致，主要材料来源有无保证，能否代换，新技术、新材料的应用是否落实。
各专业之间，平立剖面之间，是否有矛盾，预埋件、预留孔洞是否协调，各类管沟、支架等专业间是否协调、统一。
施工图的几何尺寸、平面位置、标高等是否与总平面一致。
设计是否满足生产和检修要求，新老厂系统衔接是否吻合，施工过渡是否可行。
设计是否满足安消防、环保的要求。
2024年施工图设计交底与图纸会审制度（二）引言：施工图设计交底与图纸会审是建设项目中非常重要的环节，它是将设计完成的施工图纸与相关参与方进行沟通和协商的过程。
为了确保施工图纸的准确性和合理性，保证建设项目的安全、高效进行，制定一套科学规范的施工图设计交底与图纸会审制度显得尤为重要。
本文旨在提出2024年施工图设计交底与图纸会审制度，并对关键要素进行详细阐述。
一、施工图设计交底的基本要求：1. 内容合理全面：交底内容应涵盖项目的所有施工图纸，包括结构、电气、给排水、暖通、消防等各个专业的图纸。
2. 交底时间明确：交底时间应提前与相关参与方进行沟通，并确保所有参与方都能够按时参加交底会议。

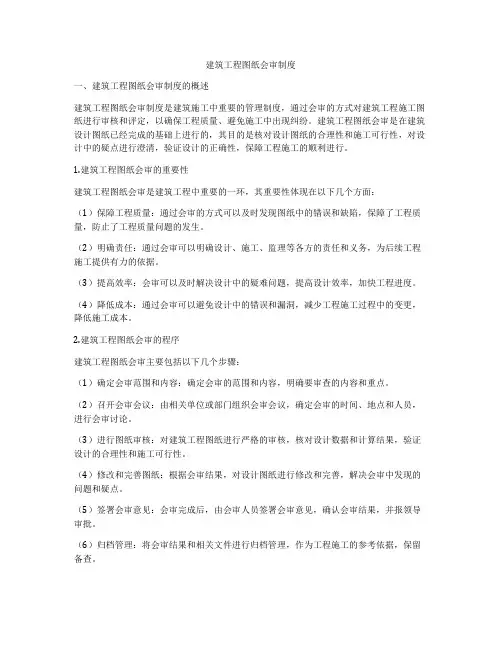

建筑工程图纸会审制度一、建筑工程图纸会审制度的概述建筑工程图纸会审制度是建筑施工中重要的管理制度，通过会审的方式对建筑工程施工图纸进行审核和评定，以确保工程质量、避免施工中出现纠纷。
建筑工程图纸会审是在建筑设计图纸已经完成的基础上进行的，其目的是核对设计图纸的合理性和施工可行性，对设计中的疑点进行澄清，验证设计的正确性，保障工程施工的顺利进行。
1.建筑工程图纸会审的重要性建筑工程图纸会审是建筑工程中重要的一环，其重要性体现在以下几个方面：（1）保障工程质量：通过会审的方式可以及时发现图纸中的错误和缺陷，保障了工程质量，防止了工程质量问题的发生。
（2）明确责任：通过会审可以明确设计、施工、监理等各方的责任和义务，为后续工程施工提供有力的依据。
（3）提高效率：会审可以及时解决设计中的疑难问题，提高设计效率，加快工程进度。
（4）降低成本：通过会审可以避免设计中的错误和漏洞，减少工程施工过程中的变更，降低施工成本。
2.建筑工程图纸会审的程序建筑工程图纸会审主要包括以下几个步骤：（1）确定会审范围和内容：确定会审的范围和内容，明确要审查的内容和重点。
（2）召开会审会议：由相关单位或部门组织会审会议，确定会审的时间、地点和人员，进行会审讨论。
（3）进行图纸审核：对建筑工程图纸进行严格的审核，核对设计数据和计算结果，验证设计的合理性和施工可行性。
（4）修改和完善图纸：根据会审结果，对设计图纸进行修改和完善，解决会审中发现的问题和疑点。
（5）签署会审意见：会审完成后，由会审人员签署会审意见，确认会审结果，并报领导审批。
（6）归档管理：将会审结果和相关文件进行归档管理，作为工程施工的参考依据，保留备查。
以上是建筑工程图纸会审的一般程序，具体实施过程中应根据实际情况进行调整和完善，以确保会审工作的顺利进行。
二、建筑工程图纸会审的主要内容建筑工程图纸会审的主要内容包括建筑结构、布局、设备等多个方面，需要对各项内容进行细致的审核，在审核过程中要重点关注以下几个方面：1.建筑结构设计：包括结构类型、荷载计算、构件连接等，需要验证结构设计的稳定性和安全性。
图纸会审制度一、施工图纸会审是施工前的一项重要技术准备工作。
会审前要认真熟悉图纸，了解设计意图，对各专业施工图中的疑难问题和差错，要分别作好记录，准备好会审意见。
项目技术负责人与项目经理要预先组织各专业的技术员就各专业的问题进行汇总与梳理，并要有预见性地将一些可能发生的设计变更、技术签证内容纳入到图纸会审当中。
二、图纸会审工作应在开工之前完成，一般由施工单位发起、建设单位组织，地勘、设计、监理和施工单位参加。
三、图纸会审时决定的问题，由现场项目技术负责人填写图纸会审记录和工程洽商单。
图纸会审记录要由建设单位、勘察单位、设计单位、监理单位、施工单位五方签字盖章。
会审记录填写要详细、准确，并注明参加会审的人员和时间。
四、必须提高图纸会审工作质量，最大限度地发现图纸中存在的问题，通过图纸会审应着重解决的问题，掌握设计意图和建设单位的要求，了解设计方案、技术措施、贯彻国家规范标准情况；设计采用新技术、新工艺、新材料、新设备的情况，有无改进方面；工程结构是否安全可靠，装饰装修施工有无困难;设计图纸内容有无错误，各专业之间有无矛盾等。
图纸会审要点另见附件。
五、图纸会审记录一式八份，按施工图纸持有单位分别送达一份。
附：施工图审查要点建筑与结构专业一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。
最后识读建筑说明，熟悉工程装修情况。
二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。
检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线。
识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。
熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。
识读下一层平面图尺寸时，检查与上一层有无不一致的地方。
三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。
通过这些施工图，可掌握工程的立面尺寸。
正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。
审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。
检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。
建施图各楼层标高与结施图相应楼层的标高应不同，因建施图的楼地面标高是工程完工后的标高，而结施图中楼地面标高仅结构面标高，不包括装修面的高度。
熟悉立面图后，主要检查门窗顶标高是否与其上一层的梁底标高相一致；检查楼梯踏步的水平尺寸和标高是否有错，检查梯梁下竖向净空尺寸是否大于2.2米，是否出现碰头现象；当中间层出现露台时，检查露台标高是否比室内低；检查厕所、浴室楼地面是否低于居室，若不是，检查有无防溢水措施；最后与水电空调安装、设备工艺、第二次装修施工图相结合，检查建筑高度是否满足功能需要。
四、检查施工图中容易出错的地方有无出错1、检查女儿墙砼压顶的坡向是否朝内。
2、检查砖墙下有梁否，或有无结构加强。
3、结构平面中的梁，在梁表中是否全标出了配筋情况。
4、检查主梁的高度有无低于次梁高度的情况。
5、梁、板、柱在跨度相同、相近时，有无配筋相差较大的地方，若有，需验算。
6、当梁与剪力墙同一直线布置时，检查有无梁的宽度超过墙的厚度。
7、当梁分别支承在剪力墙和柱边时，检查梁中心线是否与轴线平行或重合，检查梁宽有无突出墙或柱外，若有，应提交设计处理。
8、检查梁的受力钢筋最小间距是否满足施工验收规范要求。
9、检查室内出露台的门上是否设计有雨蓬，检查结构平面上雨蓬中心是否与建施图上门的中心线重合。
10、设计要求与施工验收规范有无不同。
11、检查结构说明与结构平面、大样、梁柱表中内容以及与建施说明有无存在相矛盾之处。
12、基础钢筋在施工时容易将上下次序弄混，如有不明确的可在会审时由设计院进一步明确。
五、审查原施工图有无可改进的地方主要从有利于该工程的施工、有利于保证建筑质量、有利于工程美观三个方面对原施工图提出改进意见。
1、从有利于工程施工的角度提出改进施工图意见①结构框架柱梁核心区钢筋太密会造成浇捣砼困难，可向设计人员建议调整。
②当支座负筋为通长时，就造成了跨度小梁宽较小的梁面钢筋太密，无法捣砼，可建议在保证梁负筋的前提下，尽量保持各跨梁宽一致，只对梁高进行调整，以便于面筋连通和浇捣砼。
③当结构造型复杂，某一部位结构施工难以一次完成时，向设计提出：砼施工缝如何留置。
④露台面标高降低后，若露台中间有梁，且此梁与室内相通时，梁受力筋在降低处是弯折还是分开锚固，请设计处理。
2、从有利于建筑工程质量方面，提出修改施工图意见。
①当设计天花抹灰与墙面抹灰相同为1：1：6混合砂浆时，可建议将天花抹灰改为1：1：4混合砂浆，以增加粘结力。
②当施工图上对电梯井坑、下沉式卫生间、消防水池未注明防水施工要求时，可建议在坑外壁、沉池水池内壁增加水泥砂浆防水层，以提高防水质量。
3、从有利于建筑美观方面提出改善施工图①若出现露台的女儿墙与外窗相接时，检查女儿墙的高度是否高过窗台，若是，则相接处不美观，建议设计处理。
②检查外墙饰面分色线是否连通，若不连通，建议到阴角处收口；当外墙与内墙无明显分界线时，询问设计，墙装饰延伸到内墙何处收口最为美观，外墙突出部位的顶面和底面是否同外墙一样装饰。
③当柱截面尺寸随楼层的升高而逐步减小时，若柱突出外墙成为立面装饰线条时，为使该线条上下宽窄一致，建议对突出部位的柱截面不缩小。
④当柱布置在建筑平面砖墙的转角位，而砖墙转角少于900，若结构设计仍采用方形柱，可建议根据建筑平面将方形改为多边形柱，以免柱角突出墙外，影响使用和美观。
⑤当电梯大堂（前室）左边有一框架柱突出墙面10～20cm时，检查右边柱是否出突出相同尺寸，若不是，建议修改成左右对称。
按照“熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程的立面尺寸检查施工图中容易出错的部位有无出错检查有无需改进的地方”的程序和思路，会有计划、全面地展开识图、审图工作。
建筑给排水专业与有关方面的关系建筑给排水专业1、各用电设备的位置与供水(电)及控制位置、容量是否匹配，零配件及控制设备能否满足要求。
2、水管道与电气线路、通风、空调的敷设位置和走向相互有无干扰，埋地管道或管道沟与电缆沟之间有无矛盾。
3、水、电、气、风管道或线路在安装施工中的衔接部位和施工顺序是否明确。
4、管道井的内部布置是否合理。
5、给排水管道安装与建筑结构的关系(1)预留、预埋位置与安装实际需要是否相符。
(2)设备基础位置、尺寸、标高是否满足管道敷设的需要。
(3)管道沟位置、尺寸、标高是否满足管道敷设的需要。
(4)建筑标高基准点和放线基准位置是否明确。
(5)给排水、消防管道敷设位置与建筑、结构标高、位置尺寸等有无矛盾。
(6)有关建筑设计。
如主体结构、墙体结构门窗位置、吊顶结构、内外装修材料等与安装有无矛盾。
施工图审核要点总说明(1)设计说明应包括设计依据、设计范围，给排水、消防各个系统扼要的叙述，管材及接口、阀门及阀件、管道敷设、管道试压、防腐油漆、管道及设备保温等内容。
(2)主要设备、材料表中的水泵、水处理设备、水加热设备、冷却塔、消防设施、卫生器具等的造型是否安全合理。
(3)管道、设备的防隔振、消声、防水锤、防膨胀、防伸缩沉降、防污染、防露、防冻、放气泄水、固定、保温、检查维护等是否采取有效合理的措施。
(4)是否按消防规范的要求设置了相应的消火栓、自动喷水灭火、气体灭火、水喷雾灭火、灭火器等系统和设施，消防水量计算是否合理。
(5)是否选用了淘汰产品。
给排水平面图(1)生活水池、水箱是否为独立的结构型式。
(2)给水管道与可能引起回流的卫生设备的连接是否有防止回流污染的措施。
(3)生活给水泵房的位置是否避开了有防振或有安静要求的房间。
(4)有无厕所、盟洗室布置在餐厅、食品加工、仪器储存及变配电等有严格卫生要求用房的上层。
(5)地下污水泵井是否设置密封井盖和通气管。
(6)选用的水加热设备及其布置、敷设是否考虑了榆修要求。
(7)管道的布置、敷设是否满足规范要求。
消防、人防部分平面图(1)建筑物内不同用房或公共场所灭火设施的选择是否恰当。
(2)消防水池、高位水箱及消防水泵房是否满足规范要求。
(3)消火栓及自动喷洒头、水泵接合器的布置是否满足规范要求。
(4)需要水幕分区或和防火卷帘分区处，是否按规范要求设置了相应的水幕设施。
(5)消防电梯是否设置了排水设施。
(6)寒冷地区，无采暖地下车库有结冻可能的水消防管道是否有合理可行的防冻措施。
(7)灭火器的选型与布置是否满足规范要求。
(8)有人防地下室时，给排水设计应符合人防设计有关规范及当地人防主管部门的要求。
总平面图(1)消防专用或生活共用的室外给水管是否按规范要求连成环状管网。
(2)入市政污、雨水管接合井的管径、标高是否合适。
(3)化粪池、污水池等与埋地生活用水储水池的距离是否不小于1 Om。
当不满足时。
是否采取了防止污染生活用水水质的有效措施。
排水系统(1)排水系统是否采用了雨、污分流；雨水及其布置是否符合要求。
(2)污水立管底部的排水横管的连接是否满足规范要求，或采取单独出户的措施。
(3)排水管是否按规范要求设置通气管及检查口、清扫口。
消防系统(1)消防水池和屋顶消防水箱的储水容积是否符合规定。
(2)系统上是否有减压、泄压等安全使用和保证灭火效果的措施。
(3)消防水泵及增压设备是否满足规范要求。
(4)室内消火栓管网是否按规范要求连成环状。
(5)屋顶是否设试验用消火栓。
(6)消火栓与自动喷水灭水系统管径是否合理。
(7)寒冷地区，地下不采暖车库是否采用干式或预作用自动喷水灭火系统。
(8)消防水泵接合器的设置是否满足规范要求。
建筑给排水图纸审核中易被疏忽的一些问题(1)施工图说明有误。
①施工图说明中引用的规范或标准图不是现行有效的版本。
②有的设计说明缺乏针对性，对标准化说明基本不作变动。
(2)施工深度不够。
有的工程为了赶进度，把详图（如卫生间等)省略了。
(3)地下室及泵房排水。
①地下室排水沟布置不当，跨越防火分区。
②地下室内汽车库坡道起坡处截水沟（积水坑）中的排水泵流量偏小。
