螺纹种类用途螺纹种类及其用途一、内螺纹内螺纹是一种具有螺旋形状的线状结构，通常用于与外螺纹相配合的连接。
内螺纹广泛应用于各个行业中，尤其在机械制造和装配领域中起到关键作用。
内螺纹主要分为粗螺纹和细螺纹，根据具体应用场景选择不同的内螺纹类型。
粗螺纹一般用于承受较大载荷情况下的连接，而细螺纹则适用于对密封性要求较高的连接。
二、外螺纹外螺纹是一种具有螺旋形状的线状结构，通常用于与内螺纹相配合的连接。
外螺纹的种类相对较多，常见的有M型螺纹、G型螺纹、NPT型螺纹等。
不同类型的外螺纹适用于不同的场合。
例如，M型螺纹主要用于机械制造领域，G型螺纹主要用于通用管道连接，而NPT 型螺纹则主要用于美国国家管道螺纹标准。
三、牙型螺纹牙型螺纹是一种特殊的螺纹结构，其横截面呈三角形状。
牙型螺纹广泛应用于管道连接和密封领域。
常见的牙型螺纹有圆锥管螺纹、圆柱管螺纹等。
圆锥管螺纹适用于管道连接，其连接方式简单可靠；圆柱管螺纹适用于密封连接，具有较好的密封性能。
四、螺纹槽螺纹槽是指将螺纹切割或者制造出来的凹槽结构。
螺纹槽通常用于固定或连接螺纹结构，例如螺丝、螺钉等。
螺纹槽的种类相对较多，常见的有V型螺纹槽、U型螺纹槽等。
V型螺纹槽通常用于高强度连接，U型螺纹槽则常用于电缆固定等场合。
五、锯齿螺纹锯齿螺纹是一种具有锯齿形状的螺纹结构，其主要用途是增加摩擦力或者防止松动。
锯齿螺纹广泛应用于各种机械制造领域，特别是对于需要防松的连接件。
锯齿螺纹的形状和尺寸根据具体需要进行设计和选择，以确保连接的可靠性和稳定性。
六、特殊螺纹除了以上常见的螺纹种类外，还存在一些特殊的螺纹结构，如三角形螺纹、方形螺纹等。
这些特殊螺纹通常用于特殊领域或特定应用场合，如汽车制造、航空航天等。
这些特殊螺纹的设计和应用需要考虑到特定的要求和限制，以满足特殊场景下的连接需求。
螺纹种类及其用途非常广泛，根据具体应用场景和要求选择合适的螺纹类型至关重要。
不同的螺纹结构具有不同的特点和优势，可以满足各种连接和固定需求。
管道螺纹的分类和使用说明管道螺纹作为连接管道的关键部件，其分类和使用都十分重要。
以下是关于管道螺纹的详细分类和使用说明：一、管道螺纹的分类1. Rc螺纹（也称为PT螺纹或ZG）：这是一种密封的圆锥内螺纹，其牙角为55度，锥度比例为1:16。
这种螺纹因其良好的密封性能而广泛应用于水管接头等需要严格密封的连接场合。
由于其坚固的结构和可靠的密封性，Rc螺纹在许多领域都是首选的螺纹类型。
2. R螺纹：这是密封的圆锥外螺纹，其牙角同样为55度，锥度比例也为1:16。
与Rc螺纹配合使用，可实现可靠的管道连接。
这种螺纹具有较好的耐磨性和耐腐蚀性，使其成为各种管道连接的可靠选择。
3. PT螺纹：也称为55度密封圆锥管螺纹，属于惠氏螺纹家族。
其锥度规定为1:16，并广泛应用于密封管件中。
由于其优良的密封性能和广泛的适用性，PT螺纹在许多工业领域都得到了广泛应用。
4. NPT螺纹：这是美国标准的60度圆椎管螺纹，锥度比例也为1:16。
这种螺纹在美国地区被广泛采用，并且得到了行业的广泛认可。
其优异的密封性能和良好的耐久性使其成为美国管道工业的标准螺纹类型。
5. G螺纹：也称为非密封圆柱管螺纹。
其牙型角为55°，通常不带锥度。
这种螺纹主要用于非密封的管道连接，如通风管道和排水管道等。
尽管其密封性能不如其他类型的螺纹，但G螺纹具有简单、易加工的特点，因此在某些特定场合仍被广泛应用。
6. M螺纹：这是公制螺纹，也称为米制螺纹。
其牙型角为60度，与英制螺纹不同。
M螺纹以其简单、直截了当的特点而著称，非密封的管螺纹不带锥度，也就是圆柱形管螺纹。
这种螺纹广泛应用于各种需要连接的场合，如管道、机械零件等。
二、管道螺纹的使用说明在使用管道螺纹时，需要注意以下几点：1. 正确选择：根据实际需要选择合适的螺纹规格，以确保连接紧密且能够承受足够的压力。
不同的应用场合需要不同规格的螺纹，因此要根据实际情况进行选择。
例如，对于需要严格密封的场合，应选择密封性好的Rc或PT螺纹；对于非密封的场合，可以选择G或M 螺纹。
螺纹的种类知识点总结
1. 普通螺纹：普通螺纹是一种常见的螺纹连接方式，它有内螺纹和外螺纹两种形式。
内螺纹是在孔内加工的螺纹，外螺纹是在轴上加工的螺纹。
普通螺纹有粗牙和细牙之分，通常用于通用设备和零件的连接。
2. 克飞螺纹：克飞螺纹是一种用于特殊设备和机械零件的螺纹连接方式，它的特点是螺纹的倾角较小，螺纹的高度和间距比较大，能够承受更大的力。
克飞螺纹在航空航天、军工等领域得到广泛应用。
3. 米制螺纹：米制螺纹是一种按照国际标准制定的螺纹连接方式，它分为粗牙和细牙两种形式，用于不同的设备和零件。
米制螺纹的标准规格由国际标准化组织制定，具有统一的标准和规格，方便国际贸易和合作。
4. 英制螺纹：英制螺纹是一种按照英国标准制定的螺纹连接方式，它分为UNC和UNF两种形式。
UNC是粗牙，UNF是细牙。
英制螺纹在英美国家得到广泛应用，其规格和标准与米制螺纹有所不同。
5. 牙形螺纹：牙形螺纹是一种特殊形状的螺纹连接方式，它的螺纹截面呈三角形，具有良好的自锁性能，适用于需要防松的设备和零件。
总之，螺纹种类繁多，按照不同的标准和用途可以分为多种形式，每种螺纹都有其特定的适用范围和特点。
在机械加工和设备制造中，选择合适的螺纹连接方式对于提高设备的可靠性和使用寿命至关重要。
因此，设计和选择螺纹连接时需要根据具体的应用需求和标准规定进行选择，以确保设备和零件能够正常工作和运行。

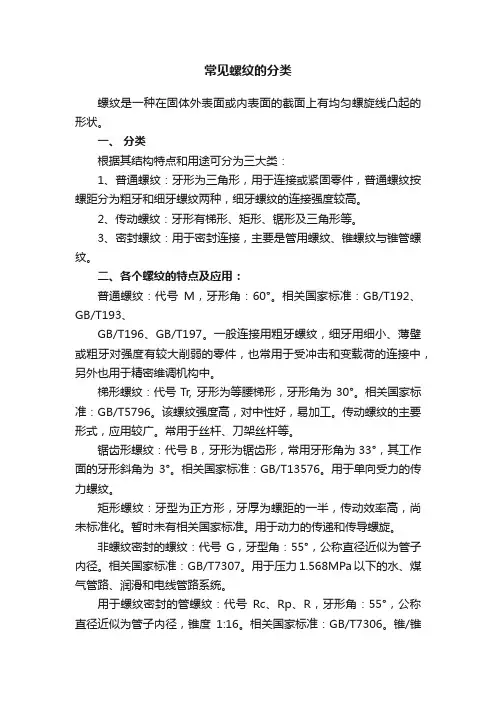

常见螺纹的分类螺纹是一种在固体外表面或内表面的截面上有均匀螺旋线凸起的形状。
一、分类根据其结构特点和用途可分为三大类：1、普通螺纹：牙形为三角形，用于连接或紧固零件，普通螺纹按螺距分为粗牙和细牙螺纹两种，细牙螺纹的连接强度较高。
2、传动螺纹：牙形有梯形、矩形、锯形及三角形等。
3、密封螺纹：用于密封连接，主要是管用螺纹、锥螺纹与锥管螺纹。
二、各个螺纹的特点及应用：普通螺纹：代号M，牙形角：60°。
相关国家标准：GB/T192、GB/T193、GB/T196、GB/T197。
一般连接用粗牙螺纹，细牙用细小、薄壁或粗牙对强度有较大削弱的零件，也常用于受冲击和变载荷的连接中，另外也用于精密维调机构中。
梯形螺纹：代号Tr, 牙形为等腰梯形，牙形角为30°。
相关国家标准：GB/T5796。
该螺纹强度高，对中性好，易加工。
传动螺纹的主要形式，应用较广。
常用于丝杆、刀架丝杆等。
锯齿形螺纹：代号B，牙形为锯齿形，常用牙形角为33°，其工作面的牙形斜角为3°。
相关国家标准：GB/T13576。
用于单向受力的传力螺纹。
矩形螺纹：牙型为正方形，牙厚为螺距的一半，传动效率高，尚未标准化。
暂时未有相关国家标准。
用于动力的传递和传导螺旋。
非螺纹密封的螺纹：代号G，牙型角：55°，公称直径近似为管子内径。
相关国家标准：GB/T7307。
用于压力1.568MPa以下的水、煤气管路、润滑和电线管路系统。
用于螺纹密封的管螺纹：代号Rc、Rp、R，牙形角：55°，公称直径近似为管子内径，锥度1:16。
相关国家标准：GB/T7306。
锥/锥配合（内螺纹Rc，外螺纹R）用于中压、高温、高压系统；柱/锥配合（内螺纹Rp），用于低压，且需要填料密封。
60°圆锥管螺纹：代号NPT，与55°圆锥管螺纹相似，但牙形角为60°。
相关国家标准：GB/T12716。
常用螺纹种类及应用螺纹是一种常用的连接方式，广泛应用于机械领域和工程行业。
常用螺纹种类有内螺纹（往往称为螺纹孔）和外螺纹（往往称为螺纹柱），它们在不同领域有不同的应用。
下面将详细介绍常用螺纹种类及其应用。
1. 公制螺纹（Metric Thread）公制螺纹是国际通用的螺纹标准，常用单位是每毫米螺纹的螺距。
它分为粗牙和细牙两种，粗牙适用于大功率设备，细牙适用于小型设备。
公制螺纹广泛应用于机械制造、汽车制造、船舶制造等领域。
2. 英制螺纹（Unified Thread）英制螺纹是美国螺纹标准，也是英联邦国家的通用螺纹标准。
它分为粗牙和细牙两种，粗牙适用于结构较重的设备，细牙适用于结构较轻的设备。
英制螺纹广泛应用于航空航天、制造业、汽车制造等领域。
3. 管螺纹（Pipe Thread）管螺纹是专门用于管道连接的螺纹。
它分为NPT和BSPT两种类型。
NPT （National Pipe Thread）是美国国家管螺纹标准，适用于一般工程用途。
BSPT （British Standard Pipe Thread）是英国管螺纹标准，适用于水、气、油等管道连接。
管螺纹广泛应用于石油化工、建筑设施、供水排水等领域。
4. 特殊螺纹除了上述常用的螺纹类型外，还有一些特殊的螺纹种类。
例如，三角螺纹（Acme Thread）是一种常用于传动装置的高精度丝杆螺纹，广泛应用于机床、工厂自动化等领域。
圆锥螺纹（Conical Thread）主要用于管道连接，类似于管螺纹，但是具有圆锥形状。
锁紧螺纹（Locking Thread）是一种特殊设计的螺纹，用于固定螺母并防止其因振动松动。
不同种类的螺纹在不同领域有着广泛的应用。
公制螺纹和英制螺纹是常用的通用螺纹标准，在机械制造、汽车制造、航空航天等领域广泛使用。
管螺纹主要应用于供水排水、石油化工等领域的管道连接。
特殊螺纹如三角螺纹和圆锥螺纹，在特定的领域具有重要的作用。
总之，螺纹是一种常用的连接方式，不同种类的螺纹在不同领域有着不同的应用。
各种螺纹种类的介绍螺纹是机械设备中常见的连接方式之一，它可以将两个零件牢固地连接在一起。
螺纹的种类繁多，下面将为大家介绍几种常见的螺纹。
1.三角螺纹：三角螺纹是最常见的螺纹之一，它的横截面呈等边三角形，是由一个高度相等于两边长一半的正三角形旋转而成。
常见的三角螺纹有ISO螺纹、美国标准锥螺纹、美国标准圆螺纹等。
三角螺纹连接简单，牢固可靠，广泛应用于机械设备中。
2.矩形螺纹：矩形螺纹的横截面呈矩形形状，它的牙型是由两条平行的直线依次进行转换而成。
矩形螺纹的结构紧凑，能够承受较大的拉力，常见于一些需要承受较大压力的设备上。
3.三锥螺纹：三锥螺纹是由三个圆锥面集中在一起组成的螺纹，其特点是接触面积大，承载能力强。
三锥螺纹的牙型有JIS标准螺纹、BSP螺纹、NPT螺纹等。
它们在不同的国家和地区有不同的标准，主要用于管道连接和密封。
4.锥度螺纹：锥度螺纹是由一个螺旋上的圆锥面与一直线（作为螺纹轴心）相交而形成的。
常见的锥度螺纹有美国标准锥度螺纹、英国标准锥度螺纹和德国标准锥度螺纹等。
锥度螺纹广泛应用于管装置中，能够提供较好的密封性。
5.特殊螺纹：除了上述常见的螺纹外，还有一些特殊的螺纹。
例如，球螺纹是由一个圆锥面与一个半球面相交形成的，通常用于需要紧固和自由旋转的设备；双头螺纹是两头都带有内螺纹的螺纹，常用于连接两个具有相同内螺纹的零件。
总之，螺纹的种类繁多，每种螺纹都有自己的特点和适用范围。
在机械设计和制造过程中，我们需要根据具体要求选择合适的螺纹类型，以确保连接牢固、可靠。
常用螺纹的分类及特征和用途
（Classification and
characteristics of the common
threads and uses）
、
螺纹的分类方法
1) 用途分类法分为:
紧固螺纹、密封螺纹、管螺纹、传动螺纹、普通(或一般用途)螺纹、专用螺纹等.
2) 牙型分类法分为:
梯形螺纹、锯齿形螺纹、矩形螺纹、三角形螺纹、短(或矮)牙螺纹、60?及55?螺纹等.
3) 配合性质或型式法分为:
过渡配合螺纹、过盈配合螺纹、间隙配合螺纹、“锥/锥”配合螺纹、“柱/锥”配合螺纹、“柱/柱”配合螺纹等.
4) 螺距或直径大小分类法分为: 粗牙螺纹、细牙螺纹、超细牙螺纹、小螺纹等.
5) 单位分类法分为: 英制螺纹和米制螺纹.
6) 发明者姓氏或发明国分类法分为: 惠氏螺纹、美制螺纹、英制螺纹、统一螺纹等.
上述六种分类法中,用途分类法为最基本的分类方法.
螺纹名称主要特征与用途备注
小螺纹用于钟表、仪器仪表和电子产品中公称直径小于1mm的紧固联接螺纹。
其牙型角为60°。
为提高小螺纹的强度，其基本牙型上小径处的削平高度由普通螺纹的0.25H提高为0.321H 由于小螺纹的牙槽浅工艺性能有改善
梯形螺纹一般用途的传动螺纹，牙型角为30°，牙型高度为0.5P，与方型螺纹相比，强度好，对中性也好，间隙可调，工艺性能好，但传动效率
低。
被广泛应用于各种传动和大尺寸机件的紧固
过盈配合螺纹主要用于功率大、转速高、工作环境恶劣的动力机械(如飞机发动机)，其牙型与普通螺纹相同，利用中径尺寸过盈锁紧螺柱，不允许采用辅助的锁紧机构推荐采用分组装配以提高效益
短牙螺纹用于细牙螺纹尚不能满足的薄壁零件，将牙型高度由普通螺纹的5/8H 改为4/8H。
牙型角仍为60°，其螺距采用了普通螺纹的全部细牙螺纹，公称直径范围为8～160mm 多用于光学仪器的调焦
MJ螺纹主要用于航空和航天器，其牙型角为60°，与普通螺纹相比，加大了外螺纹的牙底圆弧半径R，加大了小径的削平量亦称加强螺纹
普通螺纹主要用于紧固联接，其牙型角为60°，螺距分为粗牙和细牙。
粗牙螺纹的直径和螺距的比例适中、强度好；细牙螺纹用于薄壁零件和轴向尺寸受限制的场合或用于微调机构亦称一般用途的螺纹，是螺纹件数量最多的一种
特种细牙螺纹主要用于光学仪器上大直径小螺距的薄壁零件。
其牙型与普通螺纹相同，而螺距比普通螺纹的细牙更细
过渡配合螺纹主要用于双头螺柱固定于机体的一端，其牙型与普通螺纹相同，选取普通螺纹的部分尺寸，利用内、外螺纹旋合后在中径上形成过渡配合进行锁紧，易产生过松或过紧而影响装配效率应在中径尺寸之外采用辅助的锁紧结构，防止螺柱松动
方形螺纹最初的传动螺纹，牙型为90°正方形，传动效率高，牙根强度差，对中性不好，磨损后间隙也无法补偿，因工艺性能差，目前已很少使用亦称矩形螺纹，没有制定国标
用螺纹密封的管螺纹牙型角为55°的用螺纹密封的管螺纹，旋紧后螺纹副本身具有密封性能。
它包括两种配合方式：1)圆柱内螺纹/圆锥外螺纹，密封机率高，用于低压静载，水、煤气管多为此种配合方式。
2)圆锥内螺纹/圆锥外螺纹，密封机率低，但不易被破坏，可用于高压，承受冲击载荷的场合牙顶和牙底均为圆弧形，锥螺纹的锥度为1∶16
60°圆锥管螺纹牙型角为60°的圆锥管螺纹与用螺纹密封的管螺纹中的第二种配合方式的螺纹副性能相类同，在汽车、飞机和机床等中使用较多，其锥度为1∶16 该螺纹牙型规定的牙顶和牙底均是平的，实际加工中多呈圆弧形
米制锥螺纹基本牙型及尺寸系列均符合普通螺纹规定的管螺纹，其性能与用螺纹密封的管螺纹相类同。
其优点是能与普通螺纹组成配合，加工和测量都比较方便，锥度为1∶16，目前仅在汽车上有应用
气瓶螺纹牙型角为55°，锥度为3∶25的圆锥螺纹，用于气瓶与瓶阀的连接及用于瓶帽与颈圈连接的圆柱螺纹牙顶与牙底均为圆弧形
短牙梯形螺纹适用于要求径向尺寸小的梯形螺纹传动，如阀门等。
牙型角为30°，牙型高度为0.3P、结构紧凑、强度好，工艺性也好，也可用于紧固和定位锯齿形螺纹用于单向受力的传动和定位。
是集方形螺纹效率高和梯形螺纹工艺好、强度好于一身的非对称牙型的螺纹。
一般用途的锯齿形螺纹其牙侧角为
3°/30°。
此外可根据传动效率来选择承载面的牙侧角，并根据牙底强度的需要选取非承载面的牙侧角，此外还需选择大径和中径两种不同定心方式中的一
种目前使用的牙侧角有：3°/30°、3°/45°、7°/45°、0°/45°等数种不同的锯齿形螺纹
圆弧螺纹因其牙型为圆弧故不易碰伤并易于清除污垢。
用于玻璃器皿的瓶
口、吊钩或需清除污物的场合。
常用的牙型角为30°或45°亦称圆螺纹
非螺纹密封的管螺纹牙型角为55°，内、外螺纹均为圆柱形的管螺纹。
内、外螺纹配合后不具有密封性，在管路系统中仅起机械联结作用，可用于电线保护等场合。
但可借助密封圈在螺纹副之处的端面进行密封，多用于静载下的低压管路系统牙型角为55°的管螺纹，其牙顶和牙底均为圆弧形。
