工件焊芯
熔化
形成熔池
形成焊缝
手工电弧焊是利用焊条与工件间产生的电弧热，将工件熔化而进行焊接的。焊接时,焊工手握夹着焊条的焊钳进行焊接, 在电弧高热的作用下，被焊金属局部熔化，在电弧的吹力作用下，被焊金属上形成了凹坑。这个凹坑称为熔池。焊条作为一个电极,其端部在电弧的作用下不断被熔化,形成熔滴，焊条金属熔滴借重力和电弧气体吹力的作用逐渐过渡到熔池当中,随着电弧的向前移动,熔池尾部液态金属逐步冷却结晶,最终形成焊缝。电弧热还使焊条的药皮熔化或燃烧。药皮燃烧后与液体金属起物理化学作用，所形成的熔渣和气体可防止空气中氧、氮的侵入，其保护熔化金属的作用。
第3页/共47页
就业去向本专业具有工学学士授予权，学生可以选择进
一步深造。学生毕业后进入钢铁企业、机械制造业、汽车及船舶制造业、金属材料加工业等领域从事与焊接材料成型等相关的生产过程控制、技术开发、科学研究、经营管理、贸易营销等方面的工作。与机械类专业有着类似的就业方向及成长路线。同时，由于就业方向单位多属重工单位，工作环境不是太理想，女生就业情况不如男生。
薪资待遇焊接工程师的工资一般在
3000--10000元左右，工作地点一般在办公室和生产车间，在生产车间会有一定的危险，要做好必要的防护。
第11页/共47页
焊接学科简介
主干学科：机械工程、材料科学与工程。主要课程：工程力学、机械原理及机械零件、电工与电子技术、微型计算机原理及应用、热加工工艺基础、热加工工艺设备及设计、检测技术及控制工程、 CAD/CAM基础。
a) 焊接过程中 b) 冷却后
第24页/共47页图平板对接焊的应力
焊接应力与变形
Ⅰ
焊接应力
焊接应力状态：

金属材料成型基础资料.pptx

电阻热：Q=I2Rt
焊条
-
焊接电弧
工件
d
+
d离
焊接电弧的稳定燃烧 — 就是带电粒子产生、运动、复合、产生的动态平衡过程。
第5页/共60页
2 . 电弧的构造及热量分布阴极区：2400k 36% 阳极区：2600k 42% 弧柱区：5000~8000k 21%
3 . 电弧的极性
1 . 设备简单、应用灵活方便。
2 . 劳动条件差、生产率低、质量不稳定。
二、手工电弧焊焊接过程
①引弧 ② 形成熔池
三、焊接电弧
③形成焊缝
1 . 焊接电弧的概念
第4页/共60页
在焊条末端和工件两极之间的气体介质中，产生强烈而持久的放电现象。
使气体电离具备两个条件
阴极发射电子
接触电阻：R 短路电流：I
适用于易氧化的有色金属及合金钢材料的焊接。如：铝、镁、钛及其合金和耐热钢、不锈钢等。
第29页/共60页
三、 CO2气体保护焊
以CO2气体作为保护性介质的电弧焊方法。
焊接热源：电弧热
保护介质：CO2
① 与金属发生化学反应—产生夹渣缺陷
CO2 ② 溶解于液体金属中—产生 CO 气孔缺陷
③ 比重大于空气（25%）
第26页/共60页
非熔化极亚弧焊
熔化极亚弧焊
第27页/共60页
第28页/共60页
3）氩弧焊的特点及应用 ① 机械保护效果好，焊缝金属纯净，焊缝成形美观，
焊接质量优良。 ② 电弧燃烧稳定，飞溅小。 ③ 焊接热影响区和变形小。 ④ 可进行全位置焊接。 ⑤ 氩气昂贵，设备造价高。
应用：适用所有金属材料的焊接。
镍及镍合金焊条—Ni ；铜及铜合金焊条—T；

材料成形技术基础焊接成形技术ppt课件

三钨极氩弧焊 (Tungsten Inert—Gas Arc Welding TIG ) 1.基本原理也称非熔化极氩弧焊，利用惰性气体作保护气体，电极用难熔金属（钨或钨合金）棒，焊件作为另一个电极。通过钨极与焊件之间产生的电弧加热和熔化焊件及填充金属，形成焊接接头
TIG原理示意 1-钨极电极夹头，2-钨电极，3-焊枪手把，4-氩气瓶，5-焊接电源， 6-电弧，7-保护气体，8-焊枪气体
生产效率高，比手工定弧焊高1～3倍明弧无渣、抗锈能力强，降低焊缝含氢量焊接成本低，只有手工电弧焊的40%～50% 适用面广，可用于各种位置焊接熔滴过渡形式：滴状过渡、短路过渡、潜弧射滴过渡
§7-1 典型弧焊方法
5.药芯焊丝气体保护焊
综合了手工电弧焊和普通熔化极气体保护焊特点优点：
§7-1 典型弧焊方法
•钼及铬钼耐热钢焊条：R×××（R：耐热钢焊条； ×：熔敷金属化学成分等级；×：不同牌号编号；×：焊接电流种类和药皮类型焊接电流种类和药皮类型）例：R317 •不锈钢焊条：G×××或A×××。G或A表示不锈钢焊条；（×：焊缝金属主要化学成分组分等级；× ：不同牌号编号；×：焊接电源种类和药皮类型）例：G202、A137
3.熔滴过渡类型： • 自由过渡－熔滴从焊丝端头脱落后，通过电弧空间自由运动一段距离后落入熔池。又分为：滴状过渡和喷射过渡两种 • 滴状过渡熔滴直径大于焊丝直径，它分为：轴向滴状过渡和非轴向滴状过渡两种 • 喷射过渡熔滴直径等于或小于焊丝直径，熔滴沿焊丝轴线过渡 • 短路过渡－特点是弧长短。一般短路频率 20～200次 • 混短合路过过渡渡－的较混大合电过流渡CO2焊及药芯焊丝焊属自由过渡和
易烧损。 • 工件接电源负，熔深浅，一般不推荐使用。 DC脉冲： • 采用可控的脉冲电流加热工件，输入热量小，工件变形

材料成形原理复习总结-焊接分析

材 ➢焊条工艺性能有哪些方面（稳弧性，脱渣性……）
料 ➢焊剂分类，焊剂型号，焊剂牌号：HJ431，
连接
➢焊丝型号、牌号
成
形
基
础
(7)
05:14
第10章化学成分的不均匀性
第三
➢成分偏析的类型
篇 ➢焊缝中偏析的类型、特点
材料成形过程中的缺陷
(8)
05:14
第11章气孔与夹杂
材料连接成形
材
料
第二篇
连接成形
基
础

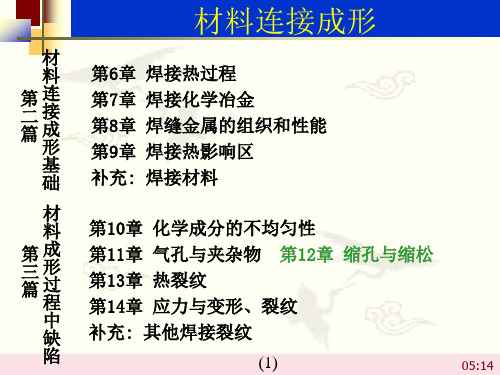

第6章焊接热过程第7章焊接化学冶金第8章焊缝金属的组织和性能第9章焊接热影响区补充: 焊接材料
材
料第10章化学成分的不均匀性
第三篇
成形过程
中
缺
第11章气孔与夹杂物第12章缩孔与缩松第13章热裂纹第14章应力与变形、裂纹补充: 其他焊接裂纹
形 ➢氢在金属中的溶解方式、溶解度影响
基础
➢氢的存在形式
➢氢对焊接质量的影响及控制措施
➢氧的影响及控制措施
(3)
05:14
第7章焊接化学冶金
➢熔渣的作用及类型
第 ➢熔渣的结构理论要点（离子理论，分子理论）二 ➢两种结构理论对碱度的定义篇 ➢金属的氧化方式；为什么碱性渣对铁锈更敏感？
材 ➢脱氧方式，常用脱氧剂
第三
➢焊缝中气孔类型及其特征
篇 ➢控制焊缝中气孔的措施
➢焊缝中夹杂物类型及其影响材料成形过程中的缺陷
(9)
05:14
第13章热裂纹
第三
➢焊接裂纹类型
篇 ➢结晶裂纹形成机理

材料成型与控制工程焊接专业课件

绿色环保
推广环保焊接技术，减少焊接过程对环境和人体的影响。
04
焊接专业的就业前景
就业方向
焊接专业毕业生可从事焊接工艺设计、焊接设备操作、焊接质量检测等领域的工作。
就业前景
随着制造业、建筑业、电力行业等领域的不断发展，对焊接专业人才的需求不断增加，就业前景广阔。同时，随着自动化、智能化焊接技术的发展，对高素质、高技能焊接人才的需求也越来越高。
培养学生具备自主学习能力、创新能力和实践能力，以适应不断变化的社会需求和行业发展趋势。
主要课程设置
材料科学基础
主要介绍材料的成分、结构、性能等方面的基本知识。
材料成型原理
主要介绍材料成型过程中的物理、化学、力学等行为的基本原理。
材料成型工艺
主要介绍各种材料加工工艺的原理、方法和工艺参数的优化。
05
焊接安全与防护
焊接操作危险因素与安全要求
焊接操作中的危险因素
包括弧光辐射、高频电磁场、射线辐射、火灾爆炸等。
安全要求
操作前必须进行安全检查，严格遵守安全规程，确保工作场所的整洁和规范。
焊接防护措施及实施方法
防护措施
使用防护眼镜、防护面罩、手套、脚套等个人防护用品，防止弧光辐射、高温和飞溅物的伤害。
实施方法
定期进行安全培训和教育，增强员工的安全意识，确保他们能够正确使用防护用品和遵守安全规定。
焊接事故案例分析与预防措施
案例分析
通过对实际焊接事故案例的剖析，了解事故发生的原因、经过和后果，加深对焊接安全问题的认识。
预防措施
加强设备维护和检查，确保设备处于良好的工作状态；严格遵守安全操作规程，不进行违规操作；加强工作场所的安全管理和监督

材料成形工艺基础最新精品课件第十章焊接方法及其发展

(2)焊接材料焊条电弧焊焊接材料为手工操纵的焊条，焊条内部为金属焊芯，外涂药皮。
焊接时，焊芯既是电极又是填充金属，因此焊芯的化学成分和性能对焊缝金属有直接的影响。
焊接不同金属时应选用不同焊芯，按用途来分，焊条有结构钢焊条、耐热钢焊条、不锈钢焊条、堆焊焊条、低温钢焊条、铸铁焊条、镍及镍合金焊条、铜及铜合金焊条、铝及铝合金焊条和特殊用途焊条。常用钢芯牌号及应用如表10-１所示。
10.1.2 埋弧自动焊
埋弧自动焊是电弧引燃后在焊剂层下燃烧，引燃电弧、送丝、电弧移动等过程全部由机械自动完成的焊接方法。 1．埋弧焊焊接过程
视频
2．埋弧焊特点
(1)生产率高
(2)节省金属
(3)焊接质量好且稳定 (4)劳动条件好
3．埋弧焊的应用
Байду номын сангаас
埋弧焊通常用于碳钢、低合金结构钢、不锈钢和耐热钢，也可用来焊接特殊性能钢，镍基合金、有色金属等。在压力容器、造船、车辆、桥梁等工业生产中得到广泛应用。但是，埋弧焊设备费用高，焊前准备复杂，对接头加工与装配要求较高，只适于批量生产中厚板(6～60mm)的长直焊缝及直径大于250mm环缝的平焊。
药皮的主要作用有：产生保护气体和熔渣；稳定电弧、减少飞溅，并使焊缝成形美观；与熔池金属发生冶金反应，去除杂质，并添加有益合金元素，提高焊缝性能。
药皮的主要成分为造气剂和造渣剂，还含有稳弧剂、脱氧剂和合金剂等。根据药皮熔化后形成的熔渣性质不同，焊条分为酸性焊条和碱性焊条两大类。
表10-1 焊条钢芯牌号及应用
焊条型号按国际标准表示为：Exxxx，如E4303、E5015、 E5016等。其中E表示焊条；前两位数字表示熔敷金属最小抗拉强度，单位为kgf/mm2；第三位数字表示焊接位置（0和1表示全位置焊，2平焊，4向下立焊）；后两位数字组合表示焊接电流种类和药皮类型，03表示酸性药皮，15、16表示碱性药皮，并要采用直流电焊接。

材料成型原理与工艺之焊接部分总结

焊缝金属的组织：
固态相变，影响因素：化学成分+冷却条件
①低碳钢焊缝：固态相变时，首先沿奥氏体晶界析出共
析铁素体，然后发生共析转变： A→P（F＋Fe3C）
得到铁素体加珠光体。焊缝金属过热时，奥氏体晶界或晶粒内部还会析出塑韧性差的网状魏氏组织。
② 低合金钢
先共析（晶界或粒界/块状）铁素体
铁侧板条铁素体
限制措施：焊材存放中防吸潮、焊前烘干和去除杂质和油污。
限制气体的来源
• 氧主要来源于焊材或矿石，在焊接要求比较高的合金钢和活泼金属时，应尽量选用不含氧或氧含量少的焊接材料，如采用高纯度的惰性保护气体，采用低氧或无氧的焊条、焊剂等。
控制工艺参数
• 增大电弧电压时，保护效果变差，液态金属与空气的接触机会增多，使焊缝中氮、氧的含量增加。因此，应尽量采用短弧焊。
•熔滴反应区：温度高（2100－2800℃ ）、熔滴比表面积大，是焊接冶金反应最激烈的部位。气体分解和溶解、金属蒸发、氧化还原及焊缝金属合金化。
•熔池反应区：温度平均1770 ℃左右，反应比溶滴区弱些。温度分布不均，不同部位冶金反应不同。头部金属熔化和吸气，尾部金属凝固和气体逸出。
气体的来源与产生
表8-4 渣中常见氧化物的ai值
氧化物 K2O Na2O CaO MnO MgO FeO SiO2 TiO2 ZrO2 Al2O3 Fe2O3
ai值
9.0 8.5 6.05 4.8 4.0 3.4 -6.31 -4.97 -0.2 -0.2
0
熔渣的物理性质
熔渣的凝固温度与密度
熔渣的粘度熔渣的表面张力及界面张力
2.按熔渣的性质分为酸性熔渣和碱性熔渣
熔渣的来源与构成

材料成型工艺基础-焊接(机类)2课件

四）激光焊
60年代又出现激光焊，等离子、电子束和激光焊接方法的出现，标志着高能量密度熔焊的新发展，大大改善了材料的焊接性，使许多难以用其他方法焊接的材料和结构得以焊接。
二、压焊
以电阻热为能源的一类焊接方法
包括以熔渣电阻热为能源的电渣焊和以固体电阻热为能源的电阻焊。
一）电阻焊
1887年，美国的汤普森发明电阻焊，并用于薄板的点焊和缝焊；缝焊是压焊中最早的半机械化焊接方法，随着缝焊过程的进行，工件被两滚轮推送前进；
固体表面处理
物理法（放电处理、火焰处理）化学法（酸蚀法）一般方法（水洗等）

检验方法：水膜法
胶粘剂的选用
胶粘剂的品种烦多，性能差异很大，每一种胶都有其局限性。因
此要根据胶接对象、使用及工艺条件等来正确地选择胶粘剂。同时应当考虑价格与供应来源。选用时一般参考以下因素：
被胶材料工作温度受力条件
第二减少坡口断面及熔敷金属量.
近10年来最突出的成就是窄间隙焊接。
窄间隙焊接的主要技术关键是如何保证两侧熔透和保证电弧中心自动跟踪处于坡口中心线上。
电子束焊、等离子焊及激光焊时，可采用对接接头，且不用开坡口，因此是更理想的窄间隙焊接法，这是它受到广泛的重视重要原因之一。
提高准备车间的机械化、自动化水平
用焊条电弧焊焊接在6mm以下的对接焊缝时，用I型坡口在6mm－26mm时，常开单面坡口；在12mm－60mm时，常开双面坡口。埋弧焊小于12mm时采用I形坡口单面施焊，小于24mm时采用I形坡口双面施焊，焊更厚构件时需开坡口。
三、焊接结构设计
一）焊接结构材料的选择在满足结构使用要求的条件下，尽量选择焊接性能较好的材料。一般碳的质量分数小于0.25％的碳素钢和碳的质量分数小于0.20％的低合金都具有良好的焊接性，应尽量采用；碳的质量分数大于 0.50％的碳素钢和碳的质量分数大于0.40 ％的合金钢焊接性不好，应尽量避免采用。同一构件焊接时应尽量选用同种金属材料。
