移动式焊烟净化处理器

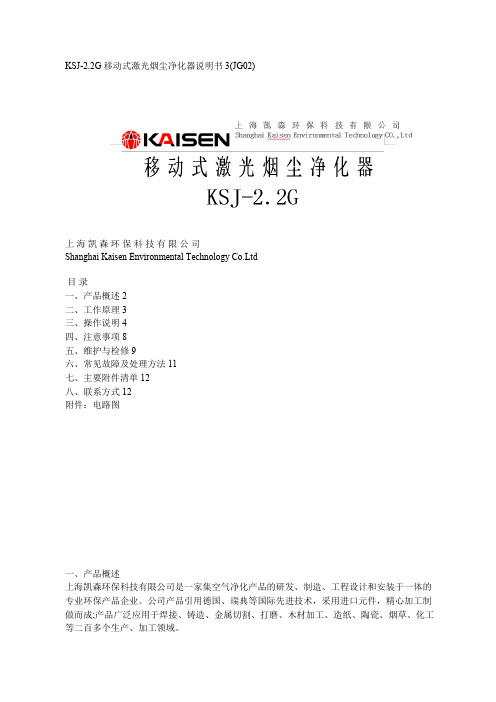

KSJ-2.2G 移动式激光烟尘净化器说明书 3(JG02)上海凯森环保科技有限公司Shanghai Kaisen Environmental Technology Co.Ltd目录一、产品概述 2二、工作原理 3三、操作说明 4四、注意事项 8五、维护与检修 9六、常见故障及处理方法 11七、主要附件清单 12八、联系方式 12附件：电路图一、产品概述上海凯森环保科技有限公司是一家集空气净化产品的研发、制造、工程设计和安装于一体的专业环保产品企业。

公司产品引用德国、瑞典等国际先进技术，采用进口元件，精心加工制做而成;产品广泛应用于焊接、铸造、金属切割、打磨、木材加工、造纸、陶瓷、烟草、化工等二百多个生产、加工领域。

移动式激光烟尘净化器是我公司依据国内焊接车间的具体情况，引进和吸收世界环保领域的先进技术，从焊接污染的形成、特点及危害入手，精心研制开发出的技术精良、工艺先进的空气净化、工业除尘设备。

该产品采用了国际领先的PTFE覆膜（高效玻纤）微细过滤技术，可自动清灰，过滤精度高，对烟尘的过滤效率可达99.99%，并能保持极高的气流量。

该设备适用于焊接、切割产生的干燥、无油、无腐蚀性的气体混合物的过滤净化以及稀有金属、贵重物料的回收与世界同类产品相比，具有很高的性价比，是工业加工中的理想烟尘净化设备。

技术参数序号项目参数1 风机类型 KSJG-2.22 风机处理风量 2600 m3/h3 电机功率 2.2 kw4 使用电源 380V/50Hz5 过滤面积 30㎡6 滤筒数量 3个7 过滤介质 PTFE覆膜滤纸/（高效玻纤）8 过滤效率 >99.9%9 脉冲阀数量 2个10 压缩空气 5～6 bar11 压缩空气容量 20L12 噪音 75±5dB(A)13 重量 275±10㎏14 外形尺寸（不包括吸气臂） 900×850×1745㎜二、工作原理分离：含尘烟气通过风机产生的负压经吸气臂和导灰斗进入净化室，用导流板来降低含尘烟气的流速，将含尘烟气中的大颗粒粉尘、火星进行降温、分离、再沉降。

移动式焊烟净化器的资料
移动式焊烟净化器的产品特色：
移动式焊烟净化器是一款利用静电技术的除尘设备。

它具有除尘风量大，性能稳定，除尘效率高，结构简单，占地面积小，安装维护简便等特点。

移动式焊烟净化器使用的电量是离心除尘器的1/5，每年可节省上千元的电费。

移动式焊烟净化器的工作原理：
污染物首先通过电离室，污染分子受到高压电离而带电，然后通过集尘室，电离后的污染空气被相反电极的收集板收集。

所有洁净的空气从出风口派出，重新回到车间。

还可在出风口安装高效过滤起，以提高过滤精度。

移动式焊烟净化器的应用场所：
1.抛光
2.焊接
3.切割
4.打磨
5.电弧焊
6.CO2保护焊
7.MAG焊接
8.碳弧气刨焊
9.气熔割10.特殊焊接等
移动式焊烟净化器的规格参数：。

产品说明书ZD-1200移动式静电焊接烟雾净化器上海章凯空气净化技术有限公司一．产品简介本产品采用高压静电工作方式，净化高效，维护方便，净化率可达到95%以上，达到环保验收标准。

净化器使用方便，适用于机械加工厂、汽车总装厂、维修厂等净化焊接作业的烟尘。

吸入的焊接烟气，净化后直接在室内排放即可，有助于保持室内的封闭，在冬季保持室温，便于作业。

单体净化器采用可移动式结构，移动，对使用环境的适应能力更强。

配备高性能的德国洛森外转子风机，吸风量大，工作噪声低，极好的吸收稳定性。

二. 焊接烟雾净化器的作用ZD-1200型焊接烟雾净化机是一款专为工业焊接烟尘和轻质颗粒而设计的净化装置，它轻巧灵活，操作方便，它同时广泛应用于化工、电子、金属加工、烟草、玻璃、制药、食品加工、净化室、医院等行业及其它有粉尘、烟雾污染的场所。

三．除尘机理焊烟废气被风机负压吸入净化机，大颗粒飘尘被均流板和初滤网过滤而沉积下来；进入净化装置的微小级烟雾废气装置内部被过滤。

而带有气味的有机气体被活性炭净化单元吸附掉，最后排出达标气体，从而有效降低PM2.5的烟尘排放量。

四. 应用场所电弧焊、CO2保护焊、MAG保护焊、特种焊、气熔割等对碳钢、不锈钢、铝等金属焊接时产生的烟气处理。

五. 柔性吸臂引风通道采用3米不锈钢柔性吸气臂，可任意弯曲，方便与焊接作业处紧密连接，在保证高效引风的前提下，兼顾灵活。

如有特别需要，也可根据现场情况加工定制。

六. 可移动的净化器主体净化器主体下方装有静音滚轮，能在厂房内自由移动。

亦可根据需要，选择吊装滑轨等安装方式。

七. 电极工作原理它的双区式是指电离段与收集段，每个电离段由一系列钨钢线组成，在一系列接地板中间并通给高压直流电，大气中的微粒在通过电离器的强力静电场时被电离并带有正或负电荷。

每个收集段由很多数量的平行板组成，通以高压直流电（极性与电离器一致，但电压减半）以形成电场，带电微粒被接地板吸引同时也受到带电板的驱赶，正因如此，当气流中含有带电微粒时，可以被高效去除。

焊烟净化器原理是是什么
焊烟净化器是一种用于处理焊接工作中产生的烟尘和污染物的设备。

它的工作原理主要包括以下几个步骤：
1. 吸收：焊烟净化器通过内置的吸风装置将焊接现场产生的烟尘吸入设备内部。

2. 过滤：吸入的焊烟通过过滤系统进行处理。

过滤系统通常采用多层过滤网，包括初效过滤网、中效过滤网和高效过滤网。

这些过滤网通过不同的物理拦截机制，如惯性撞击、网孔阻隔和静电作用，将焊烟中的固体颗粒物质进行分离和捕集，使其无法继续传播到环境中。

3. 吸附：部分有害气体和化学污染物可能无法通过过滤系统进行彻底处理，此时焊烟净化器将采用吸附剂来吸附这些污染物。

常用的吸附剂有活性炭和分子筛等，它们通过表面吸附机制将有害气体和化学污染物吸附在其表面，从而达到净化的效果。

4. 再循环或排放：经过过滤和吸附处理后的净化空气可以再循环利用或者排放到室外。

在再循环的过程中，净化器通常还会配备风机和通风管道，将净化后的空气重新输送到焊接作业区域，以提供良好的工作环境。

总的来说，焊烟净化器通过吸收、过滤和吸附等步骤对焊接工作中产生的烟尘和污染物进行处理，以实现空气的净化和环境的改善。

焊烟净化器的工作原理
焊烟净化器是一种用于去除焊接过程中产生的有害烟尘的设备。

其工作原理一般包括以下几个步骤：
1. 吸附：焊烟净化器通过风机将焊接现场的空气吸入设备内部，烟尘被吸附到过滤介质表面。

常用的过滤介质包括刷子、滤网、织物、活性炭等。

2. 预过滤：焊烟中的较大颗粒物会首先被预过滤器捕获，以避免堵塞主过滤器。

3. 主过滤：经过预过滤后的空气会进一步进入主过滤器。

主过滤器通常采用高效过滤材料，如HEPA（高效颗粒空气）滤芯，可以有效地去除焊烟中的细尘颗粒。

4. 吸附去味：一些焊烟净化器还配备了活性炭过滤层，可以吸附焊烟中的异味和有害气体，提高空气质量。

5. 净化后的空气释放：经过过滤和吸附处理后的空气会被释放到室外或重新循环到室内，由此保证了工作环境的空气质量。

总的来说，焊烟净化器通过物理过滤和化学吸附的方式，有效地去除焊烟中的颗粒物和有害气体，保障工作场所的空气清洁和工人的健康安全。

移动式焊烟除尘器技术规格书一、设备使用条件用于地面车间，工作环境温度T0°C~+4(ΓC,贮存环境温度-259~ + 55℃；环境空气湿度不大于90%(+20°C);大气压力80KPa~H0KPa0二、设备名称、数量设备名称：移动式焊烟除尘器；需求数量：6台。

三、技术要求1、功能描述：净化地面车间内焊接烟尘的环保设备。

(1)焊接烟雾和废气通过过滤和分解后排出达标气体。

(2)焊接产生的灰尘，通过内部处理后沉积。

2、设备主要技术参数：(1)电压等级：220V/380V(2)额定频率：50HZ(3)电机功率：≥3. OKW(4)整机噪声：≤70db(5)处理风量：≥3000 m3∕h(6)吸气臂长度：22.5米(7)吸气臂数量：单臂(8)过滤面积：N22∏√(9)过滤效率:≥99%o3、吸气臂耐140。

C高温、耐腐蚀、耐磨、360度任意悬停，捕捉烟尘。

4、设备具有阻火设计，高效的阻断大颗粒熔渣，保障设备的可靠与安全性。

5、设备底部设计采用万向脚轮，方便设备任意移动定位。

6、设备内置自动脉冲清灰装置，保持设备恒定的吸风量和恒定的净化能力。

7、滤网采用进口 (PTFE)覆膜滤材。

8、主要部件的材质和寿命：电机寿命5年以上。

四、设计、制造和检验标准L执行GB 3095—2012《环境空气质量标准》；2.电器设备应符合GB/T 3836. 1, GB/T 3836. 2的有关规定、标准。

电动机符合《中小型三相异步电动机能效限定值及能效等级》(GB18613-2012) 标准中能效限定值要求。

五、供货范围1.提供设备6台，含除尘主机、预过滤器、管道、吸气臂、覆膜滤材等；另附两套覆膜滤材，配专用检修工具一套；2.供货时应对其供应的设备提供现场使用维护所必须的图纸(零部件注明规格型号)；提供所必须的质量文件；提供完整的三套书面和一套电子版安装维护使用说明书，随机提供产品合格证及试验报告。

3.供货方合同签订后2个月内完成到货组装培训。

移动式焊烟净化器工作原理移动式焊烟净化器工作原理引言焊接是一项常见的金属加工工艺，但同时也会产生大量的焊烟和有害气体，对工人的健康造成威胁。

为了解决这个问题，移动式焊烟净化器应运而生。

本文将从浅入深，逐步解释移动式焊烟净化器的工作原理。

工作原理概述移动式焊烟净化器通过净化器的过滤器吸收焊接过程中产生的有害气体和颗粒物，从而净化空气，保护工人的健康。

过滤器的作用过滤器是移动式焊烟净化器的核心部件，它主要起到过滤和分离焊烟中的固体颗粒和有害气体的作用。

常见的过滤器包括预过滤器、HEPA过滤器和活性炭过滤器。

预过滤器预过滤器是最基础的过滤器，它可以有效地过滤掉焊烟中的大颗粒物，如金属粉尘和废气颗粒等。

HEPA过滤器HEPA过滤器是高效颗粒空气过滤器的缩写，它能够过滤掉空气中直径为微米以上的细小颗粒物。

在焊烟净化中，HEPA过滤器可以有效过滤掉金属粉尘和细小颗粒等。

活性炭过滤器活性炭过滤器主要用于吸附空气中的有机气体，如苯、甲醛等有害气体。

它的表面具有大量的微小孔隙，可以吸附气体分子。

净化器的工作流程移动式焊烟净化器的工作流程一般包括预处理、过滤和排放三个步骤。

预处理在焊接开始之前，净化器会先进行预处理，主要是为了去除焊接表面的油污和杂质。

这一步骤可以有效减少后续过滤器的负荷，延长过滤器的使用寿命。

过滤在焊接过程中，净化器会将产生的焊烟引入过滤系统。

焊烟通过预过滤器、HEPA过滤器和活性炭过滤器的连续过滤，将固体颗粒和有害气体逐步分离和吸附。

排放经过过滤处理后，焊烟中的有害物质已经大大降低，净化后的空气会被释放出来，创造一个相对清洁的工作环境。

总结移动式焊烟净化器通过过滤器的作用，能够吸收焊接过程中产生的有害颗粒和气体，从而保护工人的健康。

预处理、过滤和排放是净化器的工作流程，通过这一系列步骤可以实现对焊烟的净化处理。

移动式焊烟净化器在焊接行业中起到了重要的作用，对于改善工作环境和保护工人的健康具有积极意义。
