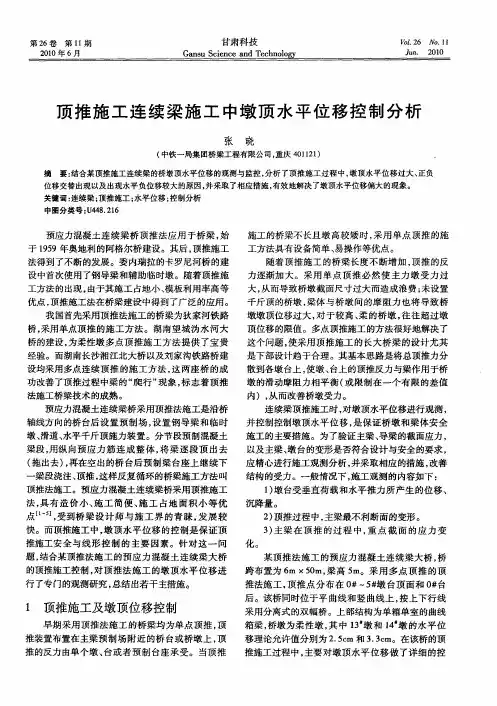

桥梁上部结构顶推施工一、概述顶推法多应用于预应力钢筋混凝土等截面连续梁桥和斜拉桥梁的施工。
梁体在桥头逐段浇筑或拼装，用千斤顶纵向顶推，使梁体通过各墩顶的临时滑动支座面就位的施工方法。
顶推施工是在桥台的后方设置预制施工场地，分节段浇筑梁体，并用纵向预应力筋将浇筑节段与已完成的梁体连成整体，在梁体前安装长度为顶推跨径0.7倍左右的钢导梁，然后通过水平千斤顶施力，将梁体向前方顶推出施工场地。
这样分段预制，逐段顶推，待全部顶推就位后，落梁、结构体系转换、更换正式支座，完成桥梁施工。
顶推施工的方法可分为单点顶推和多点顶推。
顶推施工主要临时设施及机具设备有：起重机、顶推平台（预制台座）、混凝土拌合楼、混凝土输送泵、导梁（鼻梁）、横向导向（纠偏装置）、辅助墩（临时墩）、顶推设备（顶推千斤顶）、滑动装置等。
（一）顶推法施工特点1.节省施工用地，工厂化制作，结构整体性好，能保证构件质量。
桥梁节段固定在一个场地预制，便于施工管理改善施工条件，避免高空作业；节约劳力，施工安全。
2.由于作业场所限定在一定范围内，可于作业场上方设置顶棚而使施工不受天气影响，全天候施工。
3.机具设备简便，模板、机具设备可多次周转使用，施工平稳无噪声；无需大型起吊设备、大量的施工脚手架，可不中断交通或通航。
可在深谷和宽深河道上的桥梁、高架桥以及等曲率曲线桥、带有曲线的桥和坡桥上采用。
4.连续梁的顶推跨径30~50m最为经济有利，如果跨径大于此值，则需要临时墩等辅助手段。
逐段顶推施工宜在等截面的预应力混凝土连续梁桥中使用，也可在组合梁、斜拉桥和拱桥的主梁上使用。
5.不适应多跨变高梁，曲率变化的曲线桥和竖向曲率大的桥梁，受顶推悬臂弯矩的限制，顶推跨径大于70~80m不经济。
顶推过程中需承受反复应力变化，使梁高取值大，临时束多，张拉工序繁琐。
随着桥长的增大，施工进度较慢。
（二）顶推施工分类1.按顶推动力装置的多少分为单点顶推和多点顶推。
2.按动力装置的类别可分为步距式顶推和连续顶推。
主桥7×50m预应力砼连续箱梁施工方案一、工程概况珠江西桥1/W~8/W主桥设计为7×50m七跨一联等高斜腹连续梁，为预应力钢筋砼结构，2/W~8/W墩6×50m箱梁采用顶推法施工，1/W～2/W墩为曲线变宽箱梁，采用现浇施工。
6×50m箱梁共分为13个节段顶推，除首段及尾段为12.36m外，其余梁段均为25.0m。
根据设计施工图，在大坦沙岸设置箱梁预制台座，逐段预制、顶推。
箱梁首段前端安装钢导梁，施加预应力后，悬臂推出，反复循环，完成13个节段箱梁施工。
顶推就位后拆除临时束，张拉后期永久预应力钢束，并落梁于永久支座上。
在1/W～2/W之间搭设满堂支架和安装模板，现浇施工预应力连续箱梁。
二、七孔一联箱梁施工工艺流程图一节段梁顶推施工工序及周期表三、六跨预应力砼连续梁顶推施工方案1、顶推箱梁预制场设置顶推预制场包括预制梁台座和制梁台座前的过渡孔。
由预制平台和预制模板两部分组成。
1）预制场的总体布置（见图1）箱梁制梁台座设在1/D~3/D引桥桥墩之间，制梁台座长度为25米＋0.3米＝25.3米。
制梁台座内设Z1、Z2、Z3滑道支承墩。
制梁台座前顺顶推前进方向的1/D、L0、8/W为顶推过渡墩，刚从制梁台座顶出的梁段，由小距离过渡墩支承，使预制梁段和导梁能平稳地逐步过渡到50m的顶推跨径，减小梁段尾部因挠曲变形产生的竖直转角，使梁段接头平顺，保证整个箱梁底板符合设计线型，不产生附加应力，底板平整，顶推时滑动摩擦力小。
2）预制台座基础处理（见图2）预制台座基础必须牢固可靠。
台座基础对应箱梁腹板下（即滑动的承托位置），利用1/D墩、2/D墩桩基和系梁，并在Z2、Z3钻D120cm钻孔灌注桩基，再浇注宽1.2m，高1.0m，长24.0m的钢筋砼纵向地梁。
横向在箱梁两翼缘下的外侧模支承立柱基础，采用单个片石砼扩大基础。
3）预制平台（见图3）预制平台支承预制模板，使箱梁符合设计高度。

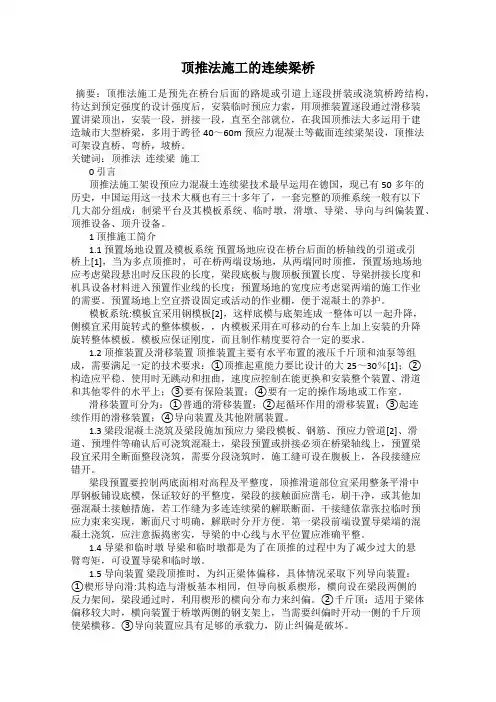

顶推法施工的连续梁桥摘要：顶推法施工是预先在桥台后面的路堤或引道上逐段拼装或浇筑桥跨结构，待达到预定强度的设计强度后，安装临时预应力索，用顶推装置逐段通过滑移装置讲梁顶出，安装一段，拼接一段，直至全部就位，在我国顶推法大多运用于建造城市大型桥梁，多用于跨径40～60m预应力混凝土等截面连续梁架设，顶推法可架设直桥、弯桥，坡桥。
关键词：顶推法连续梁施工0 引言顶推法施工架设预应力混凝土连续梁技术最早运用在德国，现已有50多年的历史，中国运用这一技术大概也有三十多年了，一套完整的顶推系统一般有以下几大部分组成：制梁平台及其模板系统、临时墩，滑墩、导梁、导向与纠偏装置、顶推设备、顶升设备。
1 顶推施工简介1.1 预置场地设置及模板系统预置场地应设在桥台后面的桥轴线的引道或引桥上[1]，当为多点顶推时，可在桥两端设场地，从两端同时顶推，预置场地场地应考虑梁段悬出时反压段的长度，梁段底板与腹顶板预置长度、导梁拼接长度和机具设备材料进入预置作业线的长度；预置场地的宽度应考虑粱两端的施工作业的需要。
预置场地上空宜搭设固定或活动的作业棚，便于混凝土的养护。
模板系统:模板宜采用钢模板[2]，这样底模与底架连成一整体可以一起升降，侧模宜采用旋转式的整体模板，，内模板采用在可移动的台车上加上安装的升降旋转整体模板。
模板应保证刚度，而且制作精度要符合一定的要求。
1.2 顶推装置及滑移装置顶推装置主要有水平布置的液压千斤顶和油泵等组成，需要满足一定的技术要求：①顶推起重能力要比设计的大25～30％[1]；②构造应平稳、使用时无跳动和扭曲，速度应控制在能更换和安装整个装置、滑道和其他零件的水平上；③要有保险装置；④要有一定的操作场地或工作室。
滑移装置可分为：①普通的滑移装置；②起循环作用的滑移装置；③起连续作用的滑移装置；④导向装置及其他附属装置。
1.3 梁段混凝土浇筑及梁段施加预应力梁段模板、钢筋、预应力管道[2]、滑道、预埋件等确认后可浇筑混凝土，梁段预置或拼接必须在桥梁轴线上，预置梁段宜采用全断面整段浇筑，需要分段浇筑时，施工缝可设在腹板上，各段接缝应错开。
预应力砼连续箱梁顶推施工方案方法与技术措施顶推法施工适应于截面等高，跨径70-80m以内，平曲线以竖曲线为同曲率的预应力砼连续梁。
顶推法施工不受通车、通航及水情、气候的影响，梁段在桥头实行工厂化施工、质量、工期易于控制和保证。
一、施工方法1．施工准备（1）根据桥跨数量、设备条件、场地情况及工期要求，确定预制、顶推的方案。
（2）在桥台后面的桥轴线位置的引道或引桥上设置预制场。
对于纵坡小于1.5%的桥梁，预制场地设在上坡桥台后面，如纵坡大于1.5%则设在下坡的桥台后面。
为了加速施工进度并有条件时，也可在桥两端设预制场地，从两岸相对顶推。
如桥头引道直线长度受到限制，也可在引桥或靠岸一孔上设置“临空式”的预制台座。
（3）预制场布设时应考虑梁身分段和每段是全断面整体浇筑还是全断面分次浇筑的长度，梁身前面设导梁时，应考虑拼装导梁的场地，此外，还应考虑拼装第一跨预出时，梁体本身的稳定安全度。
（4）在引道上的预制场必须将地基先辗压密平，并采取排水措施，使其不沉陷、不积水，如地基承载力不足时，宜选用桩基础。
在平整、密实的地基浇注砼台座，砼基础台座尺寸必要满足强度、刚度、稳定性要求，在引桥上的预制台座、临时墩的墩的基础、装配式大梁、横梁、纵梁均应进行设计计算，使台座的强度、刚度（挠度及基础的沉降）和稳定性均符合设计要求。
（5）当用顶推修建的桥梁是设在竖曲线上时，台后预制段各台座支点的标高，应在同一半径的竖曲线圆弧轨迹上。
（6）为减小顶推时产生的内力，以节省临时张拉束，采用设置导梁、临时墩、墩旁临时撑架、斜缆索加固或两端对顶跨中合拢梁段等措施。
（7）系梁可用贝雷桁架或万能杆件拼制，并可在导梁底部用加劲弦杆或型钢分段加劲，导梁设置的长度一般为顶推跨径的0.6-0.8倍，刚度为主梁的1/9-1/15。
最好将导梁从根部至前端拼成变刚度或分段变刚度。
主梁端部的顶板、底板内预埋厚钢板或型钢伸出梁端与导梁连接，主梁端应设横隔梁加固，导梁与箱梁接头处应用预应力束连接以防梁端接头处砼开裂。

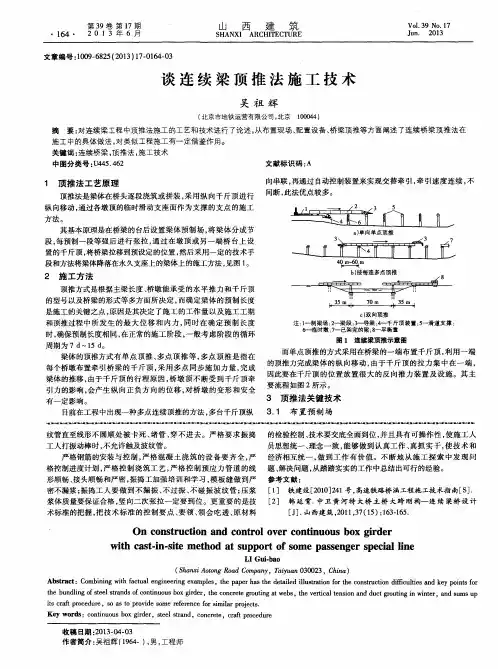

浅谈桥梁工程中顶推法施工技术一、引言50多年前，顶推法施工技术就已经在德国运用，中国运用这一技术大概也有三十多年了。
顶推施工方法的雏形来自早期钢桥的拖拉法、导梁拖拉法、纵向连接拖拉法等，它用千斤顶取代了传统的卷扬机滑车组，用板式滑动装置取代滚筒。
这一取代使施工方法得到了发展和提高，从而降低了用滑车组卷扬机拖拉在启动时造成的冲动，板式滑动装置避免了滚筒支承线接触作用引起的应力集中。
二、顶推法施工原理顶推法是梁体在桥头逐段浇筑或拼装，用千斤顶纵向顶推，使梁体通过各墩顶的临时滑动支座面就位的施工方法。
施工原理是沿桥纵轴方向的台后设置预制场，分阶段预制梁体，纵向张拉预应力筋后，通过水平千斤顶施力，借助滑移装置和顶推装置，将梁逐段向前顶推，就位后落梁并更换正式支座。
单点顶推的动力学原理为，当集中的顶拉力满足下式时，梁体才能向前移动：H>ΣRi（fi±αi）Ri—第i桥墩（或桥台）滑道瞬时的垂直支反力；fi—第i桥墩（或桥台）支点相应的静摩擦系数；αi—桥梁纵坡坡率，正为上坡顶推，负为下坡顶推。
多点分散顶推施工的动力学原理为，当ΣFi满足下式时，梁体才能向前移动：ΣFi>Σ(fi±αi)NiFi—第i桥墩（或桥台）千斤顶所施的力；Ni—第i桥墩（或桥台）支点瞬时支反力；fi—第i桥墩（或桥台）支点相应摩擦系数；αi—桥梁纵坡坡率，正为上坡顶推，负为下坡顶推。
三、顶推法施工工艺顶推方式是根据主梁长度、设计顶推跨度、桥墩能承受的水平推力、项推设备和滑动装置等条件进行选择的，例如单点顶推、多点顶推或双向顶推等。
3.1布置预置场预置场地应设在桥台后面的桥轴线的引道或引桥上。
若为多点顶推时，可在桥两端设场地，从两端同时顶推。
预置场地应考虑几个长度，包括梁段底板与腹顶板预置长度、梁段悬出时反压段的长度、机具设备材料进入预置作业线的长度和导梁拼接长度；预置场地的宽度应考虑梁两端的施工作业的需要。
混凝土连续梁顶推施工作业指导书编制：审核：批准：目录1.目的 (1)2.编制依据 (1)3.适用范围 (1)4.作业准备 (1)4.1内业准备 (1)4.2外业准备 (1)5.劳动组织 (1)6.设备机具配置 (2)7.材料要求 (2)8.施工工艺流程 (3)9.施工作业方法及要求 (5)9.1施工程序 (5)9.2施工工艺 (5)9.2.1箱梁施工 (5)9.2.2箱梁顶推 (10)9.2.3测量控制 (13)9.2.4正式支座安装 (13)9.2.5顶推梁试验段的技术签证 (14)10.质量控制及检验标准 (14)10.1支承滑道安装 (14)10.2底模安装 (14)10.3箱梁偏差 (14)10.4浇筑混凝土的要求 (14)10.5检验标准 (14)11. 施工安全质量环保保证措施 (15)11.1组织机构 (15)11.2安全质量要求 (15)11.3环保要求 (15)12.估算指标 (15)混凝土连续梁顶推施工作业指导书1.目的明确混凝土连续梁顶推施工作业工艺流程、操作要点和相应的工艺、质量标准，指导、规范顶推施工作业。
2.编制依据《公路工程质量检验评定标准》《公路桥涵施工技术规范JTG-TF50-2011》施工图设计文件3.适用范围顶推法适用于连续梁、结合梁（桥面板）、简支梁、拱桥（桥面纵梁）、斜拉桥（主梁）等结构。
不适用多跨变高梁、曲率变化的曲线桥和竖向曲率大的桥梁，受顶推悬臂弯矩的限制，顶推跨径大于70～80m不经济。
4.作业准备4.1内业准备⑴在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
⑵对施工人员进行技术交底，对参加施工人员进行上岗前技术培训。
4.2外业准备现场地形、地貌、便道、场地等资料收集，确定各类机具、设备进出场地线路及方法、水电路、预制梁场布设位置。
5.劳动组织⑴劳动力组织方式：采用架子队组织模式。
⑵施工人员结合既定施工方案、机械、工期要求进行合理配置。
连续钢箱梁顶推法施工质量控制要点1. 引言在现代桥梁建设中，连续钢箱梁顶推法就像是工程界的小超人，既高效又强大。
可是，施工过程中的质量控制可不能马虎，毕竟一条桥可不是小玩意儿，咱可不能让它“瘫”在那儿！今天，我们就来聊聊这项施工技术中的质量控制要点，让大家对这项技术有个清晰的认识，顺便带点幽默感，轻松又愉快。
2. 施工准备2.1 设备与材料首先，咱得做好施工准备工作。
像做菜前先把菜洗好切好一样，施工前，设备和材料的准备也是相当重要。
你想想，设备如果不合格，那就像一把生锈的刀，根本无法切得顺畅。
因此，选择靠谱的设备，确保材料质量，这可是头等大事！当然，要是有条件的话，给设备做个全面检查，就像给汽车做保养，确保一切正常。
2.2 施工人员培训接下来，施工人员的培训也不可忽视。
就好比打篮球，你得知道怎么运球、怎么投篮，才能在比赛中发光发热。
工人们需要熟悉顶推法的操作流程，明白每一步该怎么做。
培训时不妨加入一些互动环节，让大家在欢声笑语中学会更多的技能，这样效果更好，也能增加团队凝聚力。
3. 施工过程中的质量控制3.1 实时监测进入施工阶段，实时监测是关键。
就像开车时得时刻关注路况，施工中也需要时刻关注梁体的状态。
使用传感器、摄像头等设备，实时收集数据，这样可以及时发现问题，避免小毛病变成大灾难。
通过数据分析，施工团队能更好地调整操作，提高施工效率。
3.2 环境控制此外，环境控制也不能掉以轻心。
天气变化无常，风大雨急可不是好兆头，施工队得根据天气情况调整作业计划，确保施工顺利进行。
比如说，下雨天，大家都不想在泥泞中工作，这时候就可以考虑暂停施工，等天晴再上阵，毕竟安全第一嘛。
4. 施工后的检验与维护4.1 完工验收施工完后，检验工作是必须的，别急着庆祝，先看看这桥到底“能不能过”。
完工验收就像是考试，得确保所有的指标都达标。
检查焊缝、连接件、梁体的变形等，确保没有留下隐患。
要是发现问题，及时整改，绝不能给后续使用留下隐患。
