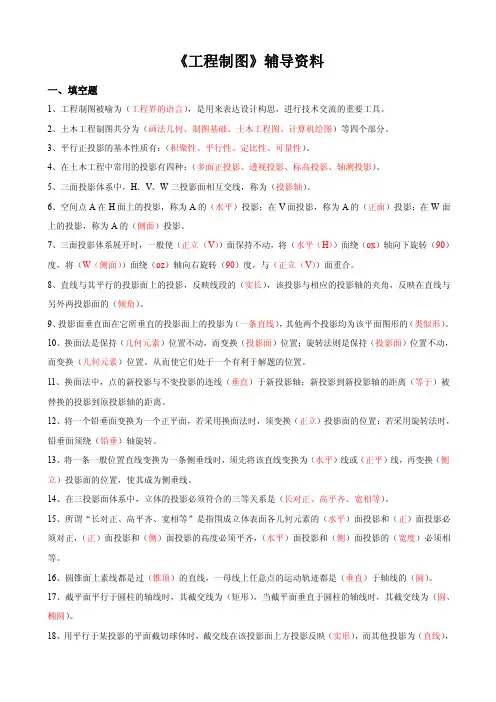

《工程制图》辅导资料一、填空题1、工程制图被喻为(工程界的语言),是用来表达设计构思,进行技术交流的重要工具。
2、土木工程制图共分为(画法几何、制图基础、土木工程图、计算机绘图)等四个部分。
3、平行正投影的基本性质有:(积聚性、平行性、定比性、可量性)。
4、在土木工程中常用的投影有四种:(多面正投影、透视投影、标高投影、轴测投影)。
5、三面投影体系中,H、V、W三投影面相互交线,称为(投影轴)。
6、空间点A在H面上的投影,称为A的(水平)投影;在V面投影,称为A的(正面)投影;在W面上的投影,称为A的(侧面)投影。
7、三面投影体系展开时,一般使(正立(V))面保持不动,将(水平(H))面绕(ox)轴向下旋转(90)度,将(W(侧面))面绕(oz)轴向右旋转(90)度,与(正立(V))面重合。
8、直线与其平行的投影面上的投影,反映线段的(实长),该投影与相应的投影轴的夹角,反映在直线与另外两投影面的(倾角)。
9、投影面垂直面在它所垂直的投影面上的投影为(一条直线),其他两个投影均为该平面图形的(类似形)。
10、换面法是保持(几何元素)位置不动,而变换(投影面)位置;旋转法则是保持(投影面)位置不动,而变换(几何元素)位置。
从而使它们处于一个有利于解题的位置。
11、换面法中,点的新投影与不变投影的连线(垂直)于新投影轴;新投影到新投影轴的距离(等于)被替换的投影到原投影轴的距离。
12、将一个铅垂面变换为一个正平面,若采用换面法时,须变换(正立)投影面的位置;若采用旋转法时,铅垂面须绕(铅垂)轴旋转。
13、将一条一般位置直线变换为一条侧垂线时,须先将该直线变换为(水平)线或(正平)线,再变换(侧立)投影面的位置,使其成为侧垂线。
14、在三投影面体系中,立体的投影必须符合的三等关系是(长对正、高平齐、宽相等)。
15、所谓“长对正、高平齐、宽相等”是指围成立体表面各几何元素的(水平)面投影和(正)面投影必须对正,(正)面投影和(侧)面投影的高度必须平齐,(水平)面投影和(侧)面投影的(宽度)必须相等。
工程制图复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时,称之为;若棱柱的上、下底面与棱线倾斜时称之为。
正棱柱、斜棱柱2.平面与立体相交,所得的交线称为:,交线所围成的平面图形称为:。
截交线、断面3.正垂面上的圆在V面上的投影为,在H面上的投影形状为。
直线、椭圆4.曲线根据其上面点所属平面不同分为:平面曲线和两大类。
空间曲线5.侧平线的_________投影反映直线的实长。
侧面6.求圆锥面上的点的投影常用法和法。
纬圆、素线7.在轴测图中,根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。
正、斜8.组合体尺寸分为,和尺寸三种。
定形、定位、总体9.绘制机械图样时采用的比例,为机件相应要素的线性尺寸与相应要素的线性尺寸之比。
图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸;图形是小于半圆的圆弧标注_____尺寸。
直径、半径11.正等轴测图的伸缩系数是,简化伸缩系数是。
0.82、112.同一机件如采用不同的比例画出图样,则其图形大小______(相同,不同),但图上所标注的尺寸数值是______(一样的,不一样的)。
不同、一样的13.投影法分和两大类。
中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体,所截得的图形为_________。
矩形15.用垂直于圆椎轴线的平面截该立体,所截得的图形为。
圆二、判断题1棱锥的一个面在W面的投影积聚成一条线,面上的一点A在W面的投影也在这条线上。
(√)2求棱锥面上点的投影,可以利用素线法来做。
(╳)3平面立体相贯,相贯线可能是一组也可能是两组。
(√)4曲线的投影只能是曲线。
(╳)5直线的投影只能是直线。
(╳)6平面截割圆柱,截交线有可能是矩形。
(√)7正等测的三个轴间角均为120°,轴向伸缩系数为:p=r≠q。
(╳)8三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。
(√)9立体的投影图中,正面投影反映形体的上下前后关系和正面形状。
工程制图复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时,称之为;若棱柱的上、下底面与棱线倾斜时称之为。
正棱柱、斜棱柱2.平面与立体相交,所得的交线称为:,交线所围成的平面图形称为:。
截交线、断面3.正垂面上的圆在V面上的投影为,在H面上的投影形状为。
直线、椭圆4.曲线根据其上面点所属平面不同分为:平面曲线和两大类。
空间曲线5.侧平线的_________投影反映直线的实长。
侧面6.求圆锥面上的点的投影常用法和法。
纬圆、素线7.在轴测图中,根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。
正、斜8.组合体尺寸分为,和尺寸三种。
定形、定位、总体9.绘制机械图样时采用的比例,为机件相应要素的线性尺寸与相应要素的线性尺寸之比。
图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸;图形是小于半圆的圆弧标注_____尺寸。
直径、半径11.正等轴测图的伸缩系数是,简化伸缩系数是。
0.82、112.同一机件如采用不同的比例画出图样,则其图形大小______(相同,不同),但图上所标注的尺寸数值是______(一样的,不一样的)。
不同、一样的13.投影法分和两大类。
中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体,所截得的图形为_________。
矩形15.用垂直于圆椎轴线的平面截该立体,所截得的图形为。
圆二、判断题1棱锥的一个面在W面的投影积聚成一条线,面上的一点A在W面的投影也在这条线上。
(√)2求棱锥面上点的投影,可以利用素线法来做。
(╳)3平面立体相贯,相贯线可能是一组也可能是两组。
(√)4曲线的投影只能是曲线。
(╳)5直线的投影只能是直线。
(╳)6平面截割圆柱,截交线有可能是矩形。
(√)7正等测的三个轴间角均为120°,轴向伸缩系数为:p=r≠q。
(╳)8三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。
(√)9立体的投影图中,正面投影反映形体的上下前后关系和正面形状。
工程制图期末复习试题一、填空题1。
当棱柱的上、下底面与棱线垂直时,称之为;若棱柱的上、下底面与棱线倾斜时称之为.正棱柱、斜棱柱2。
平面与立体相交,所得的交线称为:,交线所围成的平面图形称为:。
截交线、断面3.正垂面上的圆在V面上的投影为,在H面上的投影形状为。
直线、椭圆4。
曲线根据其上面点所属平面不同分为:平面曲线和两大类。
空间曲线5.侧平线的_________投影反映直线的实长。
侧面6。
求圆锥面上的点的投影常用法和法。
纬圆、素线7。
在轴测图中,根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。
正、斜8.组合体尺寸分为,和尺寸三种。
定形、定位、总体9.绘制机械图样时采用的比例,为机件相应要素的线性尺寸与相应要素的线性尺寸之比。
图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸;图形是小于半圆的圆弧标注_____尺寸.直径、半径11。
正等轴测图的伸缩系数是,简化伸缩系数是。
0.82、112。
同一机件如采用不同的比例画出图样,则其图形大小______(相同,不同),但图上所标注的尺寸数值是______(一样的,不一样的)。
不同、一样的13.投影法分和两大类。
中心投影法、平行投影法14。
用平行于正圆柱体轴线的平面截该立体,所截得的图形为_________。
矩形15.用垂直于圆椎轴线的平面截该立体,所截得的图形为。
圆二、判断题棱锥的一个面在W面的投影积聚成一条线,面上的一点A在W面的投影也在这条线上。
( )√求棱锥面上点的投影,可以利用素线法来做. ()╳平面立体相贯,相贯线可能是一组也可能是两组。
() √曲线的投影只能是曲线。
() ╳直线的投影只能是直线。
()╳平面截割圆柱,截交线有可能是矩形。
()√正等测的三个轴间角均为120°,轴向伸缩系数为:p=r≠q。
()╳三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。
()√立体的投影图中,正面投影反映形体的上下前后关系和正面形状。
工程制图试题及答案一、选择题(每题5分,共25分)1. 工程图纸中的尺寸标注一般应遵循以下哪个原则?A. 清晰、完整B. 精确、简洁C. 统一、规范D. 简洁、明了答案:C2. 下列哪个选项不属于工程图纸的基本要素?A. 图框B. 比例尺C. 标题栏D. 图例答案:D3. 在绘制工程图纸时,以下哪种线型表示轮廓线?A. 实线B. 虚线C. 点划线D. 双点划线答案:A4. 下列哪个选项是工程图纸中的投影方法?A. 正投影B. 透视投影C. 斜投影D. 轴测投影答案:A5. 以下哪个选项不属于工程图纸的绘制工具?A. 铅笔B. 尺子C. 圆规D. 计算器答案:D二、填空题(每题5分,共25分)6. 工程图纸中的尺寸标注一般分为__________、__________、__________三种。
答案:线性标注、径向标注、角度标注7. 在绘制工程图纸时,常用__________表示中心线,__________表示尺寸线。
答案:点划线、实线8. 工程图纸中的视图分为__________视图、__________视图、__________视图三种。
答案:正视图、侧视图、俯视图9. 以下__________线用于表示物体的轮廓线,__________线用于表示不可见的轮廓线。
答案:实线、虚线10. 工程图纸中的尺寸标注应遵循__________、__________、__________三个原则。
答案:清晰、完整、规范三、判断题(每题5分,共25分)11. 工程图纸中的尺寸标注应尽量标注在图形的内部。
()答案:错误12. 在工程图纸中,投影方法的选择不影响图形的绘制。
()答案:错误13. 工程图纸中的比例尺表示图纸与实际物体的比例关系。
()答案:正确14. 在绘制工程图纸时,可以先绘制轮廓线,再绘制细节部分。
()答案:正确15. 工程图纸中的视图可以随意组合,不影响图纸的阅读。
()答案:错误四、简答题(每题10分,共30分)16. 简述工程图纸中尺寸标注的基本原则。
工程制图试题答案(1)一、填空题(20分)1、投影法一般可分为两大类,一类叫做中心投影法,一类叫做平行投影法。
2、基本几何体按表面特征分为平面立体,曲面立体两种。
3、一个标注完整的尺寸由尺寸界线,尺寸线和尺寸数字三要素组成。
4、螺纹的画图规定,外螺纹的大经用粗实线线绘制,小径用细实线线绘制;内螺纹的大经用细实线线绘制,小径用粗实线线绘制;内、外螺纹连接时,旋合部分按外螺纹的画法绘制。
5、装配图的内容包括①一组图形,②必要的尺寸,③技术要求,④标题栏,零件序号和明细栏。
6、城市给水工程包括①一、二级泵房,②输水管网,③给水处理厂,④配水管网。
二、根据立体图画三视图(10分)参考答案:三、已知水平线AB在H面上方20mm处,求作它的其余两面投影(10分)四、补画第三试图(10分)五、标注尺寸(尺寸数字从图中量取,取整数)(20分)六、根据物体的三视图,画出正等轴测图(10分)七、将下列主视图改画全剖试图(20分)工程制图试题答案(2)二、填空题(20分)1、三视图之间的位置关系:以主视图为基准,俯视图在它的正下方,左视图在它的正右方。
三视图的“三等”关系:主、俯视图长对正,主、左视图高平齐,左、俯视图宽相等。
2、正等轴测图的轴间角为1200,轴向变形系数为0.82为了计算方便,一般用 1 代替。
3、按剖开机件的范围不同,剖视图可分为全剖视图,半剖视图和局部剖视图。
4、普通螺纹M16×1.5LH-5g6g-S的公称直径为16 mm,旋向为右(左、右);导程为 1.5 。
5、零件的内容包括①一组视图,②完整的尺寸,③技术要求,④标题栏。
6、暖通空调工程图包括①室内采暖平面图、系统图,②空调通风平面图、系统图,③设备布置图和祥图。
二、根据立体图画三视图(10分)三、已知水平线AB与铅垂线MN相交于M点,试完成两直线的三面投影图(10分)四、补画第三试图(10分)五、标注尺寸(尺寸数字从图中量取,取整数)(20分)六、根据物体的三视图,画出正等轴测图(10分)七、将下列主视图改画全剖试图(20分)工程制图试题答案(3)四、填空题(20分)1、根据直线在投影面体系中对3个投影面所处的位置不同,可将直线分为一般位置的直线,投影面平行线,投影面垂直线三种。
工程制图基础练习题及答案一、填空题1、按照建筑制图标准规定,图纸幅面是指图纸本身的大小规格。
A0图纸的图幅b×l== 841×1189 ,图框线与图幅线之间的间隔a为 25 ,c为10 。
2、图样的比例为图形与实物相对应的线性尺寸之比;图纸上的尺寸,应以尺寸数字为准,不得从图样上直接量取。
3、尺寸单位除标高及总平面是以米为单位外,其他必须以毫米为单位。
角度的尺寸线应以圆弧表示。
4、尺寸应尽量布置在投影图的轮廓之外,并位于两个投影之间。
同方向的尺寸可以组合起来,排成几道,小尺寸在内,大尺寸在外,相互间平行、等距,距离约为 7~10 mm。
5、剖视图分为全剖视图、半剖视图、局部剖视图,它的剖切方法有单一剖切面剖切、阶梯剖、旋转剖;断面图包括移出断面图、重合断面图和中断断面图。
6、剖视图的剖切符号表示剖切面的起、迄、转折位置及投射方向。
剖切符号由剖切位置线和剖视方向线组成,他们分别用长度为 6~10 毫米和 4~6 毫米的粗实线来表示。
二、简答题:1、按照《房屋建筑统一制图标准(GB/T50001-2001)》规定,尺寸包括哪些内容?各部分的绘图规定是什么?尺寸的排列与布置有什么要求?答:一个完整的尺寸包括:尺寸界线、尺寸线、尺寸起止符号和尺寸数字。
各部分的绘图规定:(1)尺寸界线用细实线画,应与被注长度垂直,其一端应离开图样轮廓线不小于2mm,另一端宜超出尺寸线2mm—3 mm;(2)尺寸线用细实线画,应与被注长度平行,其两端不宜超出尺寸界线;(3)尺寸起止符号应用中粗斜短线画,其倾斜方向应与尺寸界线成顺时针45°角,长度宜为2 mm —3mm。
对于以圆弧为尺寸界线的起止符号,宜用箭头。
(4)尺寸数字应依据其方向注写在靠近尺寸线的上方中部。
尺寸数字的长度单位,通常除高程及总平面图上以米(m)为单位外,其他都以毫米(mm)为单位。
尺寸的排列与布置要求:画在图样外围的尺寸线,与图样最外轮廓线的距离不宜小于10 mm;平行排列的尺寸线间距为7 mm~10 mm,且应保持一致;互相平行的尺寸线,应从被注轮廓线按小尺寸近、大尺寸远的顺序整齐排列。

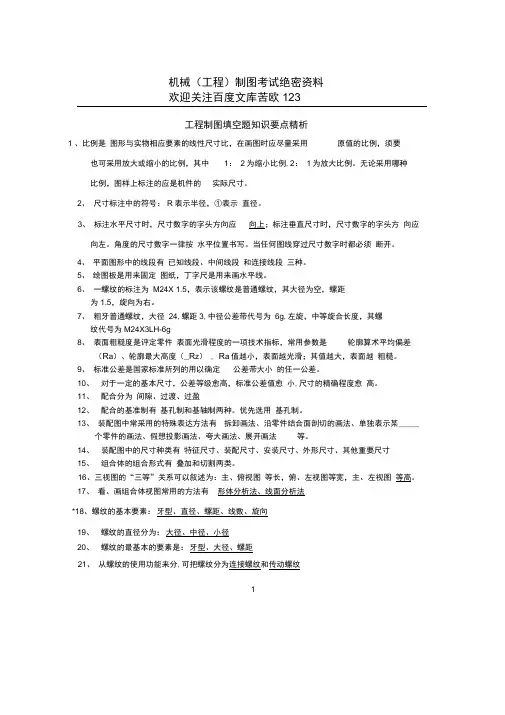

机械(工程)制图考试绝密资料欢迎关注百度文库苦欧123工程制图填空题知识要点精析1 、比例是图形与实物相应要素的线性尺寸比,在画图时应尽量采用原值的比例,须要也可采用放大或缩小的比例,其中1:2为缩小比例,2:1为放大比例。
无论采用哪种比例,图样上标注的应是机件的实际尺寸。
2、尺寸标注中的符号:R表示半径,①表示直径。
3、标注水平尺寸时,尺寸数字的字头方向应向上;标注垂直尺寸时,尺寸数字的字头方向应向左。
角度的尺寸数字一律按水平位置书写。
当任何图线穿过尺寸数字时都必须断开。
4、平面图形中的线段有已知线段、中间线段和连接线段三种。
5、绘图板是用来固定图纸,丁字尺是用来画水平线。
6、一螺纹的标注为M24X 1.5,表示该螺纹是普通螺纹,其大径为空,螺距为1.5,旋向为右。
7、粗牙普通螺纹,大径24,螺距3,中径公差带代号为6g,左旋,中等旋合长度,其螺纹代号为M24X3LH-6g8、表面粗糙度是评定零件表面光滑程度的一项技术指标,常用参数是轮廓算术平均偏差(R a)、轮廓最大高度(_R z) , R a值越小,表面越光滑;其值越大,表面越粗糙。
9、标准公差是国家标准所列的用以确定公差带大小的任一公差。
10、对于一定的基本尺寸,公差等级愈高,标准公差值愈小,尺寸的精确程度愈高。
11、配合分为间隙、过渡、过盈12、配合的基准制有基孔制和基轴制两种。
优先选用基孔制。
13、装配图中常采用的特殊表达方法有拆卸画法、沿零件结合面剖切的画法、单独表示某_____个零件的画法、假想投影画法、夸大画法、展开画法等。
14、装配图中的尺寸种类有特征尺寸、装配尺寸、安装尺寸、外形尺寸、其他重要尺寸15、组合体的组合形式有叠加和切割两类。
16、三视图的“三等”关系可以叙述为:主、俯视图等长,俯、左视图等宽,主、左视图等高。
17、看、画组合体视图常用的方法有形体分析法、线面分析法*18、螺纹的基本要素:牙型、直径、螺距、线数、旋向19、螺纹的直径分为:大径、中径、小径20、螺纹的最基本的要素是:牙型、大径、螺距21、从螺纹的使用功能来分,可把螺纹分为连接螺纹和传动螺纹1机械(工程)制图考试绝密资料欢迎关注百度文库苦欧12322、从螺纹的结构要到素是否符合国家标准来分,可把螺纹分为标准螺纹、非标准螺纹和特殊螺纹23、中心投影法所得图形大小随着投影面、物体和投影中心三者之间不同的位置而变化。

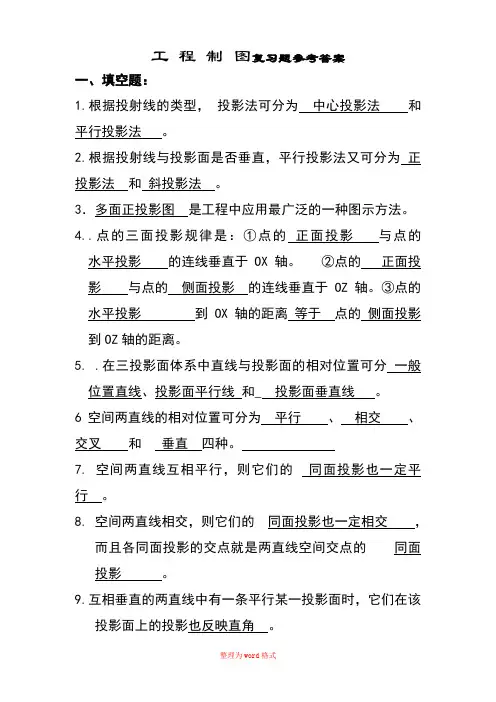

工程制图复习题参考答案一、填空题:1.根据投射线的类型,投影法可分为中心投影法和平行投影法。
2.根据投射线与投影面是否垂直,平行投影法又可分为正投影法和斜投影法。
3.多面正投影图是工程中应用最广泛的一种图示方法。
4..点的三面投影规律是:①点的正面投影与点的水平投影的连线垂直于OX轴。
②点的正面投影与点的侧面投影的连线垂直于OZ轴。
③点的水平投影到OX轴的距离等于点的侧面投影到OZ轴的距离。
5. .在三投影面体系中直线与投影面的相对位置可分一般位置直线、投影面平行线和_ 投影面垂直线。
6空间两直线的相对位置可分为平行、相交、交叉和垂直四种。
7. 空间两直线互相平行,则它们的同面投影也一定平行。
8. 空间两直线相交,则它们的同面投影也一定相交,而且各同面投影的交点就是两直线空间交点的同面投影。
9.互相垂直的两直线中有一条平行某一投影面时,它们在该投影面上的投影也反映直角。
10.在三投影面体系中平面与投影面的相对位置可分一般位置平面、投影面垂直面和投影面平行面。
11.在平面内取点和取线的关系是:欲在平面内取点,须先在平面内取线,而欲在平面内取线,又须先在平面内取点。
12.直线与平面的相对位置有_平行__、相交_和_垂直___。
13.直线与平面相交求交点的方法有积聚性法和辅助线法。
14.平面与平面的相对位置有_平行__、相交_和_垂直。
15.平面与平面相交求交线的方法有积聚性法线面交点法和辅助平面法。
16在换面法中,新投影面的设立要符合下面两个基本条件①新的投影面必须与空间几何元素处于有利于解题的位置。
②__新的投影面必须垂直于原有的一个投影面__ 。
17将一般位置直线变换为投影面的垂直线要经过_二__ 次变换,先将一般位置直线变换为投影面平行线__,再将投影面平行线_ 变换为投影面垂直线。
18.将一般位置平面变换为投影面平行面要经过___二__ 次变换,先将一般位置平面变换为_投影面垂直面__,再将投影面垂直面变换为投影面平行面。

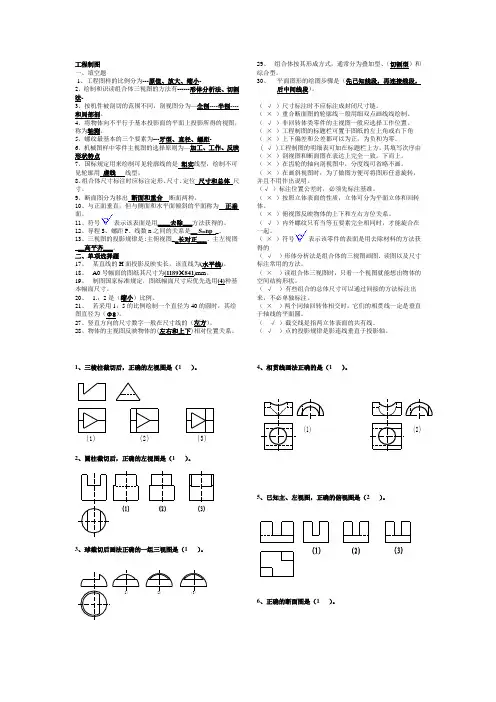

工程制图一、填空题1、工程图样的比例分为---原值、放大、缩小-2、绘制和识读组合体三视图的方法有------形体分析法、切割法-3、按机件被剖切的范围不同,剖视图分为—全剖----半剖----和局部剖。
4、将物体向不平行于基本投影面的平面上投影所得的视图,称为轴测。
5、螺纹最基本的三个要素为---牙型、直径、螺距-6、机械图样中零件主视图的选择原则为—加工、工作、反映形状特点7、国标规定用来绘制可见轮廓线的是粗实线型,绘制不可见轮廓用虚线线型。
8、组合体尺寸标注时应标注定形、尺寸、定位尺寸和总体尺寸。
9、断面图分为移出断面和重合断面两种。
10、与正面垂直,但与侧面和水平面倾斜的平面称为正垂面。
11、符号表示该表面是用____去除___方法获得的。
12、导程S、螺距P、线数n之间的关系是__ S=np_。
13、三视图的投影规律是:主俯视图__长对正___、主左视图___高平齐___。
二、单项选择题17、某直线的H面投影反映实长,该直线为(水平线)。
18、A0号幅面的图纸其尺寸为(1189×841)mm。
19、制图国家标准规定,图纸幅面尺寸应优先选用(4)种基本幅面尺寸。
20、 1.:2是(缩小)比例。
21、若采用1:5的比例绘制一个直径为40的圆时,其绘图直径为(Φ8)。
27、竖直方向的尺寸数字一般在尺寸线的(左方)。
28、物体的主视图反映物体的(左右和上下)相对位置关系。
29、组合体按其形成方式,通常分为叠加型、(切割型)和综合型。
30、平面图形的绘图步骤是(先已知线段,再连接线段,后中间线段)。
(√)尺寸标注时不应标注成封闭尺寸链。
(×)重合断面图的轮廓线一般用细双点画线线绘制。
(√)非回转体类零件的主视图一般应选择工作位置。
(×)工程制图的标题栏可置于图纸的左上角或右下角(×)上下偏差和公差都可以为正,为负和为零。
( √ )工程制图的明细表可加在标题栏上方,其填写次序由(×)剖视图和断面图在表达上完全一致。

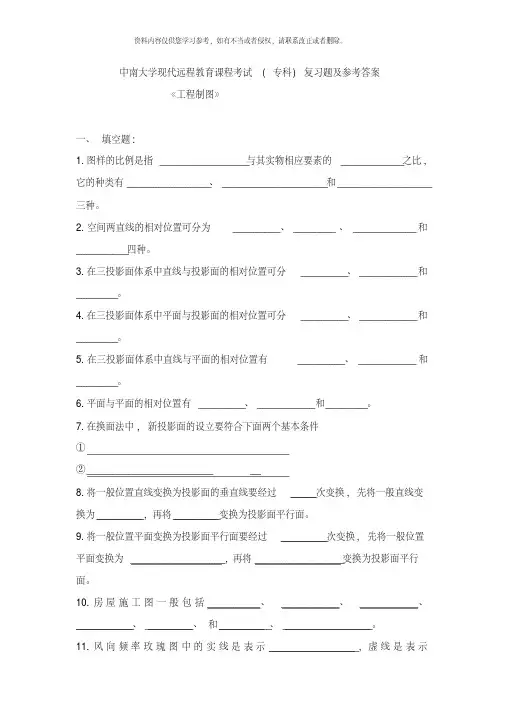

中南大学现代远程教育课程考试( 专科) 复习题及参考答案《工程制图》一、填空题:1.图样的比例是指_________________与其实物相应要素的____________之比, 它的种类有________________、 ____________________和__________________三种。
2.空间两直线的相对位置可分为_________、 ________、 ____________和__________四种。
3.在三投影面体系中直线与投影面的相对位置可分_________、 ___________和________。
4.在三投影面体系中平面与投影面的相对位置可分_________、 ___________和________。
5.在三投影面体系中直线与平面的相对位置有_________、 ___________和________。
6.平面与平面的相对位置有_________、 ___________和________。
7.在换面法中, 新投影面的设立要符合下面两个基本条件①②________________________ __8.将一般位置直线变换为投影面的垂直线要经过_____次变换, 先将一般直线变换为_________, 再将_________变换为投影面平行面。
9.将一般位置平面变换为投影面平行面要经过_________次变换, 先将一般位置平面变换为__________________, 再将_________________变换为投影面平行面。
10.房屋施工图一般包括__________、___________、___________、___________、 _________、和__________、 _________________。
11.风向频率玫瑰图中的实线是表示_________________, 虚线是表示_________________。
12.建筑平面图中的定位轴线的横向编号应用_______________从_________至___________顺序编写; 竖向编号应用____________从_______________至___________顺序编写。
机械(工程)制图考试绝密资料欢迎关注百度文库苦欧123工程制图填空题知识要点精析1、比例是图形与实物相应要素的线性尺寸比,在画图时应尽量采用原值的比例,须要也可采用放大或缩小的比例,其中1:2为缩小比例,2:1为放大比例。
无论采用哪种17、看、画组合体视图常用的方法有形体分析法、线面分析法*18、螺纹的基本要素:牙型、直径、螺距、线数、旋向19、螺纹的直径分为: 大径、中径、小径20、螺纹的最基本的要素是:牙型、大径、螺距1机械(工程)制图考试绝密资料欢迎关注百度文库苦欧12321、从螺纹的使用功能来分,可把螺纹分为连接螺纹和传动螺纹22、从螺纹的结构要到素是否符合国家标准来分,可把螺纹分为标准螺纹、非标准螺纹和特殊螺纹23、中心投影法所得图形大小随着投影面、物体和投影中心三者之间不同的位置而变化。
24、国标规定,图样上汉字应写成长仿宋体。
43、图形的轮廓线、轴线或对称中心线及其引出线可作为尺寸界线44、尺寸界线与尺寸线垂直,超出尺寸线2~5mm45、尺寸线之间与尺寸界线之间应避免交叉46、尺寸数值可写尺寸线的上方或中断处47、斜视图主要用于表达机件上倾斜部分的局部形状,因此机件的其余部分不必在斜视图2机械(工程)制图考试绝密资料欢迎关注百度文库苦欧123上画出,可用波浪线断开50、用正投影法所绘制的物体图形称为视图。
51、直线在三面投影体系中有三种位置:投影面垂直线、投影面平行线、一般位置直线。
72、主视图的投影方向应该能够反映出零件的形状特征73、叠加式组合体是由若干个简单的基本体叠合而成74、切割型组合体是将一个完整的基本体切割或穿孔后形成的。
75、组合体上相邻表面的联接关系可分为:平齐、不平齐、相交、相切四种76、轴承座分为底板、支承板、圆柱筒、肋板四个基本形体组成。
3机械(工程)制图考试绝密资料欢迎关注百度文库苦欧12377、定形尺寸是确定组合体各组成部分的形状大小的尺寸。
78、定位尺寸是确定组合体组成部分之间相对位置的尺。
工程制图复习题答案一、选择题1. 在工程制图中,尺寸线应使用何种线型?A. 虚线B. 点划线C. 粗实线D. 细实线答案:D2. 角度的标注方法中,直角通常使用什么符号表示?A. ⊥B. ∠C. °D. ∟答案:A3. 以下哪个选项不是工程制图中常用的比例?A. 1:1B. 1:2C. 1:5D. 1:10答案:C二、填空题1. 在工程制图中,一个完整的尺寸标注应包括尺寸线、尺寸界线和______。
答案:尺寸数字2. 当需要表示物体的内部结构时,应使用______视图。
答案:剖面3. 在工程制图中,标注直径尺寸时,通常使用符号______。
答案:φ三、判断题1. 工程制图中,所有尺寸线都应垂直于被标注的表面。
答案:错误2. 工程制图中,虚线通常用于表示物体的中心线。
答案:正确3. 在工程制图中,尺寸标注应尽可能避免使用分数形式。
答案:正确四、简答题1. 简述工程制图中,尺寸标注的基本原则。
答案:尺寸标注应清晰、准确,避免歧义;尺寸线应与被标注的表面垂直;尺寸数字应位于尺寸线的上方或旁边,且不应与尺寸线相交;尺寸标注应避免重叠或交叉。
2. 描述工程制图中,剖面图的用途和表示方法。
答案:剖面图用于表示物体内部结构,通过沿某一平面切割物体并移除部分材料来展示内部构造。
表示方法通常包括使用剖面线填充被剖开的部分,以及标注剖面线的方向和位置。
五、绘图题1. 根据给定的三视图,绘制一个简单的立方体。
答案:略(此处应根据实际题目要求绘制立方体的三视图)2. 绘制一个圆柱体的主视图和左视图,并标注必要的尺寸。
答案:略(此处应根据实际题目要求绘制圆柱体的主视图和左视图,并标注直径、高度等尺寸)。
工程制图填空题参考曹财广一、制图基础知识1.图纸的幅面分为基本幅面和加长幅面两类,基本幅面按尺寸大小可分为5 种,其代号分别为A0、A1、A2、A3、A4。
2.图纸格式分为不留装订边和留装订边两种,按照标题栏的方位又可将图纸格式分为X型和Y型两种。
一般采用A4幅面竖装和A3幅面横装。
3.标题栏应位于图纸的右下方,一般包含以下四个区:更改区、签字区、名称代号区、其他区,标题栏中的文字方向为看图方向。
4.比例是指图中图形与其实物相应要素的线性尺寸之比。
图样上标注的尺寸应是机件的实际尺寸,与所采用的比例无关。
5.常用比例有原值比例、缩小比例和放大比例三种;比例1:2是指实物的尺寸是图形尺寸的2倍,属于缩小比例;比例2:1是指图形的尺寸是实物尺寸是的2倍,属于放大比例。
6.图时应尽量采用原值比例,需要时也可采用缩小或放大的比例。
无论采用何种比例,图样中所注的尺寸,均为机件的实际尺寸。
7.图样中书写汉字应用长仿宋体书写。
8.在机械制图国家标准中,目前多采用粗和细两种图线,汉子应写成长仿宋体。
图样中常用字号有四种。
9.常用图线的种类有粗实线,细实线,波浪线,双折线,虚线,粗点画线,细点画线,双点画线等八种。
10.图样中,机件的可见轮廓线用粗实线画出,不可见轮廓线用虚线画出,尺寸线和尺寸界线用细实线画出,对称中心线和轴线用细点画线画出。
虚线、细实线和细点划线的图线宽度约为粗实线的一半。
11.图样上的尺寸是零件的实际尺寸,尺寸以毫米为单位时,不需标注代号或名称。
12.标注尺寸的四要素是尺寸界限、尺寸线、尺寸数字、尺寸终端。
13.尺寸标注中的符号:R表示小于等于半圆的半径,φ表示圆和大于半圆的直径,Sφ表示球的直径,t表示厚度,C表示45°倒角。
14.标注水平尺寸时,尺寸数字的字头方向应向上;标注垂直尺寸时,尺寸数字的字头方向应向左。
角度的尺寸数字一律按水平位置书写。
当任何图线穿过尺寸数字时都必须将图线断开。
填空题1、丁字尺由(尺头)和尺身组成;2、丁字尺画线时,尺头只能靠在图板的(工作边)不能靠在图板的(其它缘);3、一副三角板与丁字尺配合,用于画(竖直)线与(水平线成15度倍数的斜)线;4、工程图样右下方应绘(标题栏);5、图样的比例是(图形与实物的对应线性尺寸之比);6、尺寸标注由(界线、尺寸线、起止符号、数字)组成;7、图样上所有尺寸数字是指特体的(实际)大小。
8、圆及大于半圆的圆弧,其尺寸标注(直径),并在数字前加(Ф或D);9、弧长的尺寸线是该弧的同心圆弧,尺寸娄字上方应加注符号(⌒);10、定形尺寸是确定图中(线段长短、圆弦半径长度、角度大小)等的尺寸;11、定位尺寸是确定图中(各线段或圆形之间)本互位置的尺寸;12、投影法分为(中心)投影法和(平行)投影法两类;13、正投影的实形性是指,起码线、平面与投影面平行时,投影反映(实长、实行);14、正投影的类似收缩性是指,当直线和平面倾斜于投影面时(投影仍是直线和平面图形)但小于实际大小;15、三面投影体系是由(互相垂直的)三个投影面构成,分别称为(正立)投影面(水平)投影面(侧立)投影面;16、三视图间的投影规律为(长对正、高平齐、宽相等);17、从物体的上方向下方投影,在H面上得到的视图称为(俯视图);18、从物体的左方向右方投影,在W面上得到的视图称为(左视图);19、基本体分为(平面立体)和(曲面立体)两类;20、两个视图是矩形(或若干个并列组合矩形)线框,一个视图为多边形线框,则是(直棱柱)三视图;21、两个视图为三角形(或几个共顶三角形)线框,一个视图为多边形线框,则用(棱锥)三视图;22、两个视图外线框为梯形,一个视图为多边形,则是(棱台)三视图;23、两个视图为矩形框,一个视图为圆线框,则是(圆柱)三视图;24点投影时,两投影的连线(垂直)相应的投影轴;25、点到(W)面的距离为X坐标,点到V面的距离为Y坐标,点到H面的距离为Z 坐标;26、在揣面法中,点的新投影和(不变投影)的连线垂直于新轴;27、一般位置直线三个投影面都小于实长;28、交叉两直线投影时,投影的交点是(重影点)38、过锥顶的平面切圆锥,截交线形状是(三角形+直线);39、截平面与圆锥一条素线平行,切得截交线形关是(抛物线+直线段);40、截平面与圆锥两条素线平行,切得截交线形状是(双曲线+直线段);41、截平面与圆柱轴线平行,切得截交线形状是(矩形);42、截平面与圆柱轴线倾斜,切得截交线形状是(椭圆);43、剖视图的标注内容是(剖切位置、投射方向、剖视图名称);44、根据断面图所在的位置不同,断面图分为(移出断面图、重合断面图)两种。
机械(工程)制图考试绝密资料
欢迎关注百度文库苦欧123
工程制图填空题知识要点精析
1、比例是图形与实物相应要素的线性尺寸比,在画图时应尽量采用原值的比例,须要
也可采用放大或缩小的比例,其中1:2为缩小比例,2:1为放大比例。
无论采用哪种
17、看、画组合体视图常用的方法有形体分析法、线面分析法
*18、螺纹的基本要素:牙型、直径、螺距、线数、旋向
19、螺纹的直径分为: 大径、中径、小径
20、螺纹的最基本的要素是:牙型、大径、螺距
1
机械(工程)制图考试绝密资料
欢迎关注百度文库苦欧123
21、从螺纹的使用功能来分,可把螺纹分为连接螺纹和传动螺纹
22、从螺纹的结构要到素是否符合国家标准来分,可把螺纹分为标准螺纹、非标准螺纹和
特殊螺纹
23、中心投影法所得图形大小随着投影面、物体和投影中心三者之间不同的位置而变化。
24、国标规定,图样上汉字应写成长仿宋体。
43、图形的轮廓线、轴线或对称中心线及其引出线可作为尺寸界线
44、尺寸界线与尺寸线垂直,超出尺寸线2~5mm
45、尺寸线之间与尺寸界线之间应避免交叉
46、尺寸数值可写尺寸线的上方或中断处
47、斜视图主要用于表达机件上倾斜部分的局部形状,因此机件的其余部分不必在斜视图
2
机械(工程)制图考试绝密资料
欢迎关注百度文库苦欧123
上画出,可用波浪线断开
50、用正投影法所绘制的物体图形称为视图。
51、直线在三面投影体系中有三种位置:投影面垂直线、投影面平行线、一般位置直线。
72、主视图的投影方向应该能够反映出零件的形状特征
73、叠加式组合体是由若干个简单的基本体叠合而成
74、切割型组合体是将一个完整的基本体切割或穿孔后形成的。
75、组合体上相邻表面的联接关系可分为:平齐、不平齐、相交、相切四种
76、轴承座分为底板、支承板、圆柱筒、肋板四个基本形体组成。
3
机械(工程)制图考试绝密资料
欢迎关注百度文库苦欧123
77、定形尺寸是确定组合体各组成部分的形状大小的尺寸。
78、定位尺寸是确定组合体组成部分之间相对位置的尺。
79、总体尺寸是确定组合体外形大小的总长、总宽和总高尺寸。
80、表达机件的外部结构形状的视图通常有基本视图、向视图、局部视图和斜视图。
81、机件向基本投影面投射得到的视图称为基本视图。
105、螺纹的旋向有左旋和右旋两种。
106、螺纹紧固的连接形式有:螺栓连接、螺柱连接和螺钉连接
107、零件的主视图选择的一般原则有形状特征原则、加工位置原则、安装位置原则108、以基本尺寸为基数来确定的允许尺寸变化的两个界限值称为极限尺寸
109、极限尺寸减其基本尺寸所得的代数差称为极限偏差
4
机械(工程)制图考试绝密资料
欢迎关注百度文库苦欧123
110、基本尺寸相同的(前提)、相互结合的孔和轴公差带之间的关系,称为配合
111、根据孔和轴之间的配合松紧程度,可以分为三类:间隙配合、过盈配合和过渡配合112、零件的安放位置,对轴套、盘等回转体零件位置选择其加工位置
113、为了增加工件强度,在阶梯轴的轴肩处加工成圆角过渡的形式,称为倒圆
114、Φ26H9是Φ26,H9,9,
,
,Φ
133、机械制图中通常采用两种线宽,粗、细线的比率为2:1
134、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸
135、使用圆规画图时,应尽量使钢针和铅笔芯垂直于纸面
136、主视图所在的投影面称为正立投影面,简称正面,用字母V表示,俯视图所在的投影面称为水平投影面,简称水平面,用字母H表示。
左视图所在的投影面称为侧立投影
5
机械(工程)制图考试绝密资料
欢迎关注百度文库苦欧123
面简称侧面,用字母W表示
137、组合体相邻的表面可能形成共面、相交和相切三种关系
138、按剖切范围分,剖视图可分为全剖、半剖和局部剖三类
139、当需要表示位于剖切平面前的结构时,这些结构按假想投影的轮廓线用双点画线140、零件图四大内容是一组视图、尺寸标注、技术要求、标题栏
6。
