工程制图100题

工程制图期末考试试题文库# 工程制图期末考试试题## 一、选择题（每题2分，共20分）1. 工程制图中，常用的比例尺有哪些？A. 1:1, 1:2, 1:5B. 1:1, 1:10, 1:100C. 1:2, 1:5, 1:10D. 1:10, 1:50, 1:1002. 下列哪个选项不是工程制图中常用的线型？A. 实线B. 虚线C. 点画线D. 波浪线3. 在工程制图中，尺寸标注的基本原则是什么？A. 尺寸线应与被标注的线平行B. 尺寸数字应写在尺寸线的上方或旁边C. 尺寸线应断开D. 所有选项都是4. 工程制图中，剖面图的表示方法是什么？A. 用虚线表示B. 用实线表示C. 用点画线表示D. 用波浪线表示5. 工程制图中，哪些是正确的视图名称？A. 前视图、左视图、俯视图B. 顶视图、侧视图、底视图C. 正视图、侧视图、俯视图D. 所有选项都是## 二、简答题（每题10分，共30分）1. 简述工程制图中尺寸标注的三个基本要素。

2. 解释什么是断面图，并说明其在工程制图中的作用。

3. 描述工程制图中常见的几种投影法，并简要说明它们的特点。

## 三、绘图题（每题25分，共50分）1. 根据所给的三视图，绘制一个简单的零件图，并标注尺寸。

（图略）2. 绘制一个由两个相交平面组成的立体的透视图，并标注必要的尺寸和说明。

（图略）## 四、综合分析题（共30分）1. 根据所给的零件图，分析其可能的制造工艺，并说明在工程制图中如何表达这些工艺要求。

（图略）2. 描述在工程制图中使用图层管理的重要性，并给出一个实际应用的例子。

## 五、附加题（10分）1. 讨论在数字化工程制图中，三维建模与二维工程图的关系及其在现代工程设计中的重要性。

请注意：本试题仅为示例，实际考试内容和形式可能有所不同。

考生应根据具体的课程大纲和教材进行复习。

B.细实
C.细点画
D.波浪
9.在点的两面投影中，点的某一投影到投影轴的距离等于该点到另一投影面的距离。
A.正确
B.错误
10.只要给出点的两面投影就可以求出其第三投影。
A.正确
B.错误
11.在半剖视图中半个视图与半个剖视图的分界线用（ ）。
A.粗实线
B.细实线
C.细点画线
A.柱状面管
B.圆柱管
C.锥状面管
D.椭圆柱面管
36.机件向不平行于任何基本投影面的平面投影所得的视图叫（ ）。
A.局部视图
B.斜视图
C.基本视图
D.向视图
37.相贯线是两立体表面的共有线，其一定是封闭的。
A.正确
B.错误
38.下面那一种说法是正确的？（）
A.只有在一般位置平面上才能找出与三个投影面等距离之点
B.粗实线
C.细虚线
D.粗虚线
40."已知点A（20,25,30），则在V面对称的点B是（）"
A."（20,25,-30）"
B."（20,-25,30）"
C."（-20,25,30）"
D."（-20,-25,-30）"
D.圆面
24.当截平面平行于圆锥面的一条素线时，它与圆锥面所截得的截交线是（）
A.双曲线
B.抛物线
C.椭圆
D.直线
25.关于单页双曲回转面的叙述，下面哪一种答案的叙述是正确的？（）A：是曲线面，属可展曲面B：是直线面，属可展曲面C：是直线面，属不可展曲面D：是曲线面，属不可展曲面

建筑工程制图识图试卷一、单项选择题（每小题3分，共81分）1、柱子内部钢筋按受力方向分为（）两类A．纵向钢筋、横向箍筋(正确答案)B．箍筋、拉筋C.基础插筋、中部钢筋D．主筋、次筋2、直线AB的W面投影反映实长，该直线为（）。

A.水平线B.正平线C.侧平线(正确答案)D.侧垂线3﹑我国以青岛附近的黄海平均海平面定为零点的标高称（）标高。

A﹑建筑B﹑结构C﹑绝对(正确答案)D﹑相对4﹑标题栏放在图纸的（）。

A﹑右下角(正确答案)B﹑左下角C﹑右上角D﹑左上角5、柱平法表示方法中可分为( D )A、列表注写B、截面注写C、平面注写D、列表注写和截面注写(正确答案)6、在建筑施工图中，出现详图索引符号，其中分母的3表示（）A. 图纸的图幅为3号B. 详图所在图纸编号为3(正确答案)C. 被索引的图纸编号为3D. 详图（节点）的编号为37、在建筑施工图中，标高单位为（）A. 米(正确答案)B. 分米C. 厘米D. 毫米8、在总平面图中用粗实线画出的图例其意为（）A. 围墙B.原有的建筑物C. 要拆除的建筑物D. 新建的建筑物(正确答案)9、点在直线上，点的投影仍在直线的投影上，这是正投影的（）。

A. 积聚性B. 同素性C. 从属性(正确答案)D. 定比性10、A2图纸尺寸为（）A.841594B.594420(正确答案)C.420297D.21029711、图样上的尺寸包括尺寸界线、尺寸线、（）。

A.尺寸起止数字和尺寸字母B.尺寸起止符号和尺寸数字(正确答案)C.尺寸起止字母和尺寸线段D.尺寸起止线段和尺寸符号12、尺寸线应用细实线绘制，应与被注（）。

A.高度平行B.长度平行(正确答案)C.宽度平行D.角度平行13、圆柱的顶面和底面的正立面投影和左侧立面投影都积聚成（）。

A.曲线B.直线(正确答案)C.平行线D.弧线14、梁平面注写包括集中标注与原位标注，施工时，以（）取值优先。

A.集中标注B.原位标注(正确答案)C.平面标注D.截面标注15、梁平法中标注的KL1（2A）表示（）。

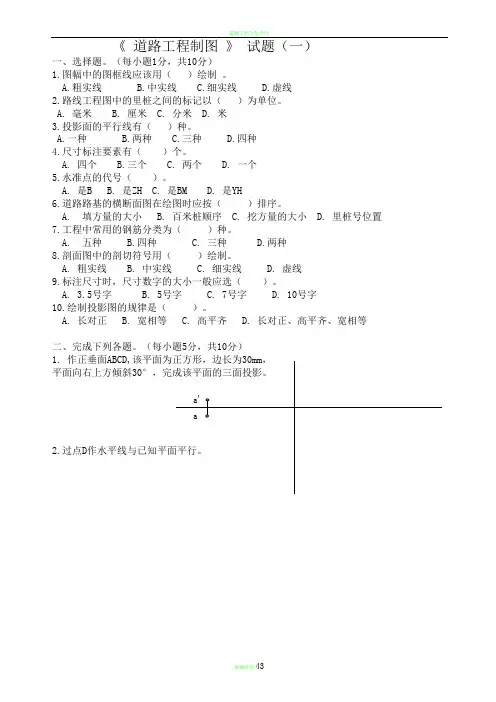

《道路工程制图》试题（一）一、选择题。

（每小题1分，共10分）1.图幅中的图框线应该用（）绘制。

A.粗实线B.中实线C.细实线D.虚线2.路线工程图中的里桩之间的标记以（）为单位。

A. 毫米B. 厘米C. 分米D. 米3.投影面的平行线有（）种。

A.一种B.两种C.三种D.四种4.尺寸标注要素有（）个。

A. 四个B.三个C. 两个D. 一个5.水准点的代号（）。

A. 是BB. 是ZHC. 是BMD. 是YH6.道路路基的横断面图在绘图时应按（）排序。

A. 填方量的大小B. 百米桩顺序C. 挖方量的大小D. 里桩号位置7.工程中常用的钢筋分类为（）种。

A. 五种B.四种C. 三种D.两种8.剖面图中的剖切符号用（）绘制。

A. 粗实线B. 中实线C. 细实线D. 虚线9.标注尺寸时，尺寸数字的大小一般应选（）。

A. 3.5号字B. 5号字C. 7号字D. 10号字10.绘制投影图的规律是（）。

A. 长对正B. 宽相等C. 高平齐D. 长对正、高平齐、宽相等二、完成下列各题。

（每小题5分，共10分）1. 作正垂面ABCD,该平面为正方形，边长为30mm，平面向右上方倾斜30°，完成该平面的三面投影。

a'a2.过点D作水平线与已知平面平行。

a'c 'd 'e 'acde三、求作下列立体的截交线。

（每小题6分，共12分） 1. 求作切割三棱柱的H 、W 面投影。

2.求作开槽圆锥表面截交线的H 、W 面投影。

（一题） 二题四、根据立体图绘制其三面投影图，并按1：1标注尺寸， （具体数值从图中量取）。

（18分） 五、求同坡屋面的三面投影。

（10分）四题五题六、作形体的正等测轴测图。

（6分）七、作剖面图。

（第一小题8分，第二小题6分，共14分）1. 将正面投影改画为半剖面图，并加标注。

2.作出形体的全剖面图。

1题 2题八、应用标高投影作图。

（每小题5分，共10分）1. 求直线与地形面的交点。

建筑工程制图（一）一、单选题1、建筑工程图中尺寸单位，总平面图和标高单位用()为单位。

A 、 mmB、 cmC、 mD、 km 答案 C2、下面硬度最高的铅芯是()。

A 、 HB、 HBC、2BD、2H 答案 D3、7-9层的住宅属于()A、低层B、多层C、中高层D、高层答案 C4、梁编号KL5（3A、）表示()。

A 、框架梁KL5共有3跨，其中一端有悬挑。

B 、框架梁KL5共有5跨，其中两端有悬挑。

C 、框架梁KL5共有4跨，其中一端有悬挑。

D 、框架梁KL5共有4跨，其中两端有悬挑。

答案 A5、一级建筑的耐久年限为()年。

A 、15-25B、25-50C、50-100D、100以上答案 D6、标高符号的三角形为等腰直角三角形，髙约()mm。

A 、3B、5C、6D、8 答案 A7、下列叙述中不正确的是()A、3%表示长度为100、高度为3的坡度倾斜度B、指北针一般画在总平面图和底层平面图上C、总平面图中的尺寸单位为毫米，标高尺寸单位为米D、总平面图的所有尺寸单位均为米，标注至小数点后二位答案 C8、下面硬度最高的铅芯是()。

A 、 HB、 HBC、2BD、2H 答案 D9、“φ8@200”没能表达出这种钢筋的()。

A 、弯钩形状B、级别C、直径D、间距答案 A10、主要用来确定新建房屋的位置、朝向以及周边环境关系的是()。

A 、建筑平面图B、建筑立面图C、总平面图D、功能分区图答案 C11、在标注尺寸时，应先标注()尺寸。

A 、定位B、定形C、总体D、组合体答案 B12、详图索引符号为圆圈内的3表示()。

A 、详图所在的定位轴线编号B、详图的编号C、详图所在的图纸编号D、被索引的图纸的编号答案 C13、填充不得穿越尺寸数字，不可避免时。

应该是()A、图线断开B、二者重合C、省略标注D、前述均可答案 A14、建筑施工图中索引符号的圆的直径为()。

A 、8mmB、10mmC、12mmD、14mm 答案 B15、在施工图中,M代表()、A、窗B、墙C、梁D、门答案 D16、房屋结构中框架代号为、()A、 KJB、 GJC、 CJD、 ZJ 答案 A17、()的作用是把门窗洞口上方的荷载传递给两侧的墙体。

工程制图基础试题及答案一、选择题1. 下列哪个工具可以用于绘制直线（）。

A. 钢尺B. 量角器C. 圆规D. 三角板答案：A2. 在工程制图中，横线表示（）。

A. 垂直关系B. 平行关系C. 相交关系D. 交叉关系答案：B3. 哪种线型表示可见轮廓（）。

A. 实线B. 虚线D. 剖面线答案：A4. 下列哪个工具可以用于测量角度（）。

A. 钢尺B. 量角器C. 垂直器D. 尺子答案：B5. 工程制图中的比例尺用于表示（）。

A. 实际长度和绘图长度的比值B. 绘图长度和实际长度的比值C. 面积的比值D. 体积的比值答案：B6. 下列哪个线型表示隐藏轮廓（）。

A. 实线C. 点线D. 剖面线答案：B7. 在工程制图中，箭头表示（）。

A. 起点B. 终点C. 方向D. 长度答案：C8. 下列哪个工具可以用于绘制弧线（）。

A. 钢尺B. 量角器C. 圆规D. 三角板答案：C9. 在工程制图中，斜线表示（）。

A. 垂直关系B. 平行关系C. 相交关系D. 交叉关系答案：C10. 下列哪个工具可以用于测量长度（）。

A. 钢尺B. 量角器C. 垂直器D. 尺子答案：A二、简答题1. 工程制图中的尺寸标注是什么作用？答：尺寸标注是指在工程制图中标示出构成物件的尺寸大小的一种操作。

它的作用是为了使绘图者和读图者能够准确地了解构成物件的尺寸规格，以便正确地进行设计和制造。

2. 请简要说明工程制图的基本原则。

答：工程制图的基本原则包括：a. 规范性原则，即绘图必须按照标准规范执行；b. 简洁性原则，即绘图应简洁明了，使读图者能够迅速理解；c. 准确性原则，即绘图必须准确无误，尺寸和位置要符合实际；d. 完整性原则，即绘图应包括所有必要的视图和细节，并保证无遗漏。

3. 请说明正投影和透视投影的区别。

答：正投影是指将物体投影在垂直于投影面的平面上，保持物体的形状和尺寸不变的投影方法。

透视投影是指将物体按一定透视关系进行投影，使远离投影面的物体部分缩小，近物大，具有立体感的投影方法。

大学制图考试题目及答案一、选择题（每题2分，共20分）1. 下列哪项不是工程制图的基本要求？A. 图纸完整B. 图样清晰C. 尺寸准确D. 色彩丰富答案：D2. 在第一角投影法中，观察者的位置通常位于物体的哪个方向？A. 左侧B. 前侧C. 右侧D. 后侧答案：C3. 比例尺1:100表示图上尺寸与实际尺寸的比例关系是什么？A. 图上1单位长度代表实际100单位长度B. 图上1单位长度代表实际1000单位长度C. 图上1单位长度代表实际0.01单位长度D. 图上1单位长度代表实际10单位长度答案：A4. 以下哪个符号通常用于表示剖面图？A. ⊙B. ▬▬▬C. ∟D. ∽答案：B5. 在制图中，尺寸线通常使用哪种线型？A. 实线B. 虚线C. 点画线D. 双点画线答案：A6. 制图中的“细点划线”通常用于表示什么？A. 中心线B. 剖面线C. 尺寸线D. 可见轮廓线答案：A7. 在建筑工程图中，哪一层通常被称为“首层”？A. 地下一层B. 地面一层C. 屋顶层D. 最高层答案：B8. 以下哪个视图不能单独表达物体的全部形状？A. 主视图B. 左视图C. 俯视图D. 右视图答案：C9. 在机械制图中，螺纹的标注通常包括哪些信息？A. 螺纹直径和螺距B. 螺纹直径和长度C. 螺纹直径和材料D. 螺纹直径和精度等级答案：A10. 下列哪项不是建筑平面图的基本组成部分？A. 墙体B. 门窗位置C. 家具布置D. 照明线路答案：D二、填空题（每题2分，共20分）11. 在制图中，________是用来表示物体内部结构的视图。

答案：剖面图12. 比例尺的计算公式为：比例尺 = 图上距离 / 实际距离，其中图上距离和实际距离的单位必须________。

答案：统一13. 制图中的“断面图”是指通过________来显示物体内部结构的视图。

答案：假想剖切面14. 在建筑工程图中，________是用来表示建筑物内部空间布局的图。

工程制图理论知识试题一、单项选择（选择一个正确的答案，将相应的字母填入题内的括号中。

）1。

道德是指人与人、个人与集体、个人与社会以及人对待自然的（)的总和。

A、法律法规B、行为规范C、宪法D、人生观2。

由于( )的复杂性和精细化，使得社会上的职业种类繁多，职业道德多种多样。

A、社会分工B、经济活动C、人才分类D、生产加工3. 职业道德是制图员自我完善的( ）。

A、重要条件B、充分条件C、先决条件D、必要条件4. 制图国家标准规定，图纸优先选用的基本幅面代号为（)种。

A、3B、4C、5D、65. 制图国家标准规定，必要时图纸幅面尺寸可以沿（）边加长。

A、长B、短C、斜D、各6。

制图国家标准规定，图纸的标题栏（）配置在图框的右下角位置。

A、不得B、不必C、必须D、可以7. 下列叙述正确的是( ）。

A、1：2是放大比例B、1：2是缩小比例C、1:2是优先选用比例D、1:2是原值比例8。

在( )同一图样中,粗线的宽度为b，细线的宽度应为b/4.A、技术制图B、建筑制图C、机械制图D、美术绘图9。

目前，在（）中仍采用GB4457。

4—84中规定的8种线型.A、机械图样B、所有图样C、技术制图D、建筑制图10. 下列叙述错误的是（).A、不可见过渡线用虚线表示B、可见过渡线用粗实线表示C、可见轮廓线用细实线表示D、可见轮廓线用粗实线表示11. 下列叙述正确的是（)。

A、剖面线用粗实线表示B、剖面线用细实线表示C、剖面线用虚线表示D、剖面线用波浪线表示12. 在机械图样中,细点画线一般用于表示轴线、( )、轨迹线和节圆及节线。

A、对称中心线B、可见轮廓线C、断裂边界线D、可见过渡线13. 两段点画线相交处应是( )。

A、线段交点B、间隙交点C、空白点D、任意点14。

图样中所注的尺寸，为该图样所示物体的( ），否则应另加说明.A、留有加工余量尺寸B、最后完工尺寸C、加工参考尺寸D、有关测量尺寸15. 图样上标注的尺寸，一般应由尺寸界线、（）、尺寸数字组成。

《工程制图》习题答案一、单项选择题1、图纸的会签栏一般在（ B ）A．图纸右上角及图框线内 B．图纸左上角及图框线外C．图纸右上角及图框线外 D．图纸左上角及图框线内2、一物体图上长度标注为2000，其比例为1﹕5，则其实际大小为（ B ）A．400 B．2000 C．10000 D．2003、下列仪器或工具中，不能用来画直线的是（ D ）A．三角板 B．丁字尺 C．比例尺 D．曲线板4、在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( A )A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准5、由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。

国标的代号为：( B )A. ISOB. GBC. StandardD. ANSI6、图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( A )A. 字体的高度B. 字体的宽度C. 标准中的编号D. 序号7、绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( C )A. 594 841（A1）B. 210 297(A4)C. 420 594(A2)D. 297 420(A3)8、绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：( B )A. 594 841B. 210 297C. 420 594D. 297 4209、绘图比例是：( A )A. 图形与实物相应要素的线性尺寸之比B. 实物与图形相应要素的线性尺寸之比C. 比例尺上的比例刻度D. 图形上尺寸数字的换算系数10、如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( C )A. 100B. 1000C. 50D. 2011、如果物体的长度为1000mm，绘图比例是1:20，则在其图形上长度标注的尺寸数字为( B )A. 100B. 1000C. 50D. 2012、比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：( A )A. 按比例进行尺寸度量B. 查找换算系数C. 与计算器的作用类似D. 可画直线13、粗实线的用途为：( B )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线14、中粗虚线的用途为：( C )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线15、粗线、中粗线和细线的宽度比率为：( D )A. 3:2:1B. 2: 1.5 :1C. 5: 2.5 :1D. 4:2:116、虚线由短画和短间隔组成，如下图所示，其短画的长度a的值应取：( C )A. 1~2mmB. 2~4mmC. 4~6mmD. 6~8mm17、点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：( D )A. 3~8mmB. 8~10mmC. 10~15mmD. 15~20mm18、右图中直径尺寸注法错在：( C )A. 尺寸起止符号应为短斜线B. 尺寸数字没有居中C. 尺寸线应该倾斜D. 直径尺寸应该注在圆外19、右图中直径尺寸注法错在：( D )A. 尺寸起止符号应为短斜线B. 尺寸数字不能水平注写C. 尺寸数字应注写在圆内D. 尺寸数字注写的引出线不应从尺寸线端点引出20、右图中长度尺寸注法错在：( D )A. 尺寸起止符号倾斜方向不对B. 尺寸线距离标注位置太远C. 该尺寸应注写在图形轮廓内D. 尺寸线不应是图形轮廓线的延长线21、绘图仪器中分规的主要作用是：( D )A. 画圆或圆弧B. 是圆规的备用品C. 用来截量长度D. 只是等分线段22、徒手画图草图时：( D )A. 只是不需要固定图纸，其它与仪器图相同B. 可以了草随意一些C. 所有图线一样，没有粗中细线型的要求D. 画线靠徒手，定位靠目测，必须保持线型明确，比例协调23、工程上常用的图示方法中使用最广泛的是那一种？( A )A. 多面正投影法B. 轴测投影法C. 标高投影法D. 透视投影法24、下面关于轴测投影的说法哪一个是正确的？ ( A )A. 直观性强，有一定的度量性B. 最具有真实感，但作图太繁杂费时C. 绘图简便，有立体感，无度量性D. 绘图简便，度量性好，无立体感25、正投影法是指：( B )A. 投射线都相交于投射中心，投射出形体投影的方法B. 投射线互相平行且垂直于投影面，投射出形体投影的方法C. 由互相平行的投射线投射出形体投影的方法D. 投射线互相平行且倾斜于投影面，投射出形体投影的方法26、多面正投影法的优点是：( D )A. 直观性强B. 富有立体感和真实感C. 绘图简便，立体感强D. 绘图简便，度量性好27、下面哪一个性质不是中心投影法和平行投影法共有的基本性质( D )A. 同素性B. 从属性C. 积聚性D. 平行性28、下面哪一个性质不是平行投影法特有的基本性质( D )A. 平行性B. 定比性C. 相似性D. 接合性29、平行投影法中图形的相仿性是指：( A )A. 相似性B. 全等性C. 平面图形非退化的平行投影D. 平行性30、三面投影图在度量关系上有： ( C )A. 三个投影各自独立B. 正面投影和水平投影长对正C. 长对正、高平齐、宽相等D. 正面投影和侧面投影高平齐31、在下面的投影图中，反映线段实长的投影是：（A）(A) a'b'(B) b'c'(C) ac(D) 无32、下图所示AB、CD两直线的相对几何关系是：（B）(A) 平行(B) 相交(C) 相交垂直(D) 交错33、下图所示AB、CD两直线的相对几何关系是：（D）(A) 平行(B) 相交(C) 相交垂直(D) 交错34、下图所示AB、CD两直线的相对几何关系是：（D）(A) 平行(B) 相交(C) 相交垂直(D) 交错垂直35、在下图中用辅助投影法求线段AB的正面倾角β时，新投影轴应：（A）(A) 平行于a'b'(B) 垂直于a'b'(C) 平行于ab(D) 垂直于ab36、下图所示的平面是：（C）(A) 水平面(B) 侧垂面(C) 铅垂面(D) 一般倾斜平面37、下图所示ABCDE平面的类型是：（B）(A) 正垂面(B) 铅垂面(C) 侧垂面(D) 一般倾斜平面38、下图所示P、Q两平面的相对几何关系是：（B）(A) 平行(B) 垂直(C) 相交(D) 不确定39、下图中直线AB与三角形平面EFG相交于K点，可见性判别正确的是：（A）(A) A(B) B(C) C(D) D40、下图所示正平面P与三角形平面ABC的交线是：（A）(A) 正平线(B) 水平线(C) 铅垂线(D) 一般倾斜直线41、在下图中用辅助投影法求三角形ABC平面的水平倾角α时，新投影轴应：（D）(A) 平行于a'c'(B) 垂直于a'c'(C) 平行于ab(D) 垂直于ab42、下图所示AB直线与三角形CDE平面的相对几何关系是：（D）(A) AB在三角形CDE内(B) AB与三角形CDE相交不垂直(C) AB与三角形CDE垂直(D) AB与三角形CDE平行43、点画线作为轴线或中心线使用时，两端应超出图形轮廓线：（B）(A) 2~3mm(B) 3~5mm(C) 5~10mm(D) 10~15mm44、尺寸线与尺寸界线交接处应画出尺寸起止符号，长度尺寸的起止符号是用：（C）(A) 任意短斜线(B) 细短斜线(C) 中粗短斜线(D) 粗短斜线45、图上标注的尺寸数字，表示物体的真实大小，尺寸的单位如果在图中附注没有声明，则为：（A）(A) 毫米(B) 厘米(C) 米(D) 根据绘图比例确定46、在建筑工程图上，多排平行排列的尺寸线之间，宜保持的距离为：（C）(A) 3~5mm(B) 5~7mm(C) 7~10mm(D) 10~15mm47、圆的直径尺寸可注在圆内，也可注在圆外。

《工程制图》习题答案一、单项选择题1、图纸的会签栏一般在（ B ）A．图纸右上角及图框线内B．图纸左上角及图框线外C．图纸右上角及图框线外D．图纸左上角及图框线内2、一物体图上长度标注为2000，其比例为1﹕5，则其实际大小为（ B ）A．400 B．2000 C．10000 D．2003、下列仪器或工具中，不能用来画直线的是（ D ）A．三角板B．丁字尺C．比例尺D．曲线板4、在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( A )A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准5、由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。

国标的代号为：( B )A. ISOB. GBC. StandardD. ANSI6、图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( A )A. 字体的高度B. 字体的宽度C. 标准中的编号D. 序号7、绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( C )A. 594841（A1）B. 210297(A4)C. 420594(A2)D. 297420(A3)8、绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：( B )A. 594841B. 210297C. 420594D. 2974209、绘图比例是：( A )A. 图形与实物相应要素的线性尺寸之比B. 实物与图形相应要素的线性尺寸之比C. 比例尺上的比例刻度D. 图形上尺寸数字的换算系数10、如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( C )A. 100B. 1000C. 50D. 2011、如果物体的长度为1000mm，绘图比例是1:20，则在其图形上长度标注的尺寸数字为( B )A. 100B. 1000C. 50D. 2012、比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：( A )A. 按比例进行尺寸度量B. 查找换算系数C. 与计算器的作用类似D. 可画直线13、粗实线的用途为：( B )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线14、中粗虚线的用途为：( C )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线15、粗线、中粗线和细线的宽度比率为：( D )A. 3:2:1B. 2: :1C. 5: :1D. 4:2:116、虚线由短画和短间隔组成，如下图所示，其短画的长度a的值应取：( C )A. 1~2mmB. 2~4mmC. 4~6mmD. 6~8mm17、点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：( D )A. 3~8mmB. 8~10mmC. 10~15mmD. 15~20mm18、右图中直径尺寸注法错在：( C )A. 尺寸起止符号应为短斜线B. 尺寸数字没有居中C. 尺寸线应该倾斜D. 直径尺寸应该注在圆外19、右图中直径尺寸注法错在：( D )A. 尺寸起止符号应为短斜线B. 尺寸数字不能水平注写C. 尺寸数字应注写在圆内D. 尺寸数字注写的引出线不应从尺寸线端点引出20、右图中长度尺寸注法错在：( D )A. 尺寸起止符号倾斜方向不对B. 尺寸线距离标注位置太远C. 该尺寸应注写在图形轮廓内D. 尺寸线不应是图形轮廓线的延长线21、绘图仪器中分规的主要作用是：( D )A. 画圆或圆弧B. 是圆规的备用品C. 用来截量长度D. 只是等分线段22、徒手画图草图时：( D )A. 只是不需要固定图纸，其它与仪器图相同B. 可以了草随意一些C. 所有图线一样，没有粗中细线型的要求D. 画线靠徒手，定位靠目测，必须保持线型明确，比例协调23、工程上常用的图示方法中使用最广泛的是那一种( A )A. 多面正投影法B. 轴测投影法C. 标高投影法D. 透视投影法24、下面关于轴测投影的说法哪一个是正确的( A )A. 直观性强，有一定的度量性B. 最具有真实感，但作图太繁杂费时C. 绘图简便，有立体感，无度量性D. 绘图简便，度量性好，无立体感25、正投影法是指：( B )A. 投射线都相交于投射中心，投射出形体投影的方法B. 投射线互相平行且垂直于投影面，投射出形体投影的方法C. 由互相平行的投射线投射出形体投影的方法D. 投射线互相平行且倾斜于投影面，投射出形体投影的方法26、多面正投影法的优点是：( D )A. 直观性强B. 富有立体感和真实感C. 绘图简便，立体感强D. 绘图简便，度量性好27、下面哪一个性质不是中心投影法和平行投影法共有的基本性质( D )A. 同素性B. 从属性C. 积聚性D. 平行性28、下面哪一个性质不是平行投影法特有的基本性质( D )A. 平行性B. 定比性C. 相似性D. 接合性29、平行投影法中图形的相仿性是指：( A )A. 相似性B. 全等性C. 平面图形非退化的平行投影D. 平行性30、三面投影图在度量关系上有：( C )A. 三个投影各自独立B. 正面投影和水平投影长对正C. 长对正、高平齐、宽相等D. 正面投影和侧面投影高平齐31、在下面的投影图中，反映线段实长的投影是：（A）(A) a'b'(B) b'c'(C) ac(D) 无32、下图所示AB、CD两直线的相对几何关系是：（B）(A) 平行(B) 相交(C) 相交垂直(D) 交错33、下图所示AB、CD两直线的相对几何关系是：（D）(A) 平行(B) 相交(C) 相交垂直(D) 交错34、下图所示AB、CD两直线的相对几何关系是：（D）(A) 平行(B) 相交(C) 相交垂直(D) 交错垂直35、在下图中用辅助投影法求线段AB的正面倾角β时，新投影轴应：（A）(A) 平行于a'b'(B) 垂直于a'b'(C) 平行于ab(D) 垂直于ab36、下图所示的平面是：（C）(A) 水平面(B) 侧垂面(C) 铅垂面(D) 一般倾斜平面37、下图所示ABCDE平面的类型是：（B）(A) 正垂面(B) 铅垂面(C) 侧垂面(D) 一般倾斜平面38、下图所示P、Q两平面的相对几何关系是：（B）(A) 平行(B) 垂直(C) 相交(D) 不确定39、下图中直线AB与三角形平面EFG相交于K点，可见性判别正确的是：（A）(A) A(B) B(C) C(D) D40、下图所示正平面P与三角形平面ABC的交线是：（A）(A) 正平线(B) 水平线(C) 铅垂线(D) 一般倾斜直线41、在下图中用辅助投影法求三角形ABC平面的水平倾角α时，新投影轴应：（D）(A) 平行于a'c'(B) 垂直于a'c'(C) 平行于ab(D) 垂直于ab42、下图所示AB直线与三角形CDE平面的相对几何关系是：（D）(A) AB在三角形CDE内(B) AB与三角形CDE相交不垂直(C) AB与三角形CDE垂直(D) AB与三角形CDE平行43、点画线作为轴线或中心线使用时，两端应超出图形轮廓线：（B）(A) 2~3mm(B) 3~5mm(C) 5~10mm(D) 10~15mm44、尺寸线与尺寸界线交接处应画出尺寸起止符号，长度尺寸的起止符号是用：（C）(A) 任意短斜线(B) 细短斜线(C) 中粗短斜线(D) 粗短斜线45、图上标注的尺寸数字，表示物体的真实大小，尺寸的单位如果在图中附注没有声明，则为：（A）(A) 毫米(B) 厘米(C) 米(D) 根据绘图比例确定46、在建筑工程图上，多排平行排列的尺寸线之间，宜保持的距离为：（C）(A) 3~5mm(B) 5~7mm(C) 7~10mm(D) 10~15mm47、圆的直径尺寸可注在圆内，也可注在圆外。

工程制图的期末试题及答案一、选择题（每题2分，共40分）1. 工程制图的基本要求是（）。

A.准确性B.美观性C.可读性D.全部选项2. 在工程制图中，常用的比例尺有（）。

A.1:100B.1:500C.1:1000D.全部选项3. 下列哪个平行投影是工程制图中常用的投影方法（）。

A.正投影B.轴测透视C.斜投影D.全部选项4. 工程制图中标注尺寸的目的是（）。

A.表达尺寸大小B.用于制造C.进行装配D.全部选项5. 下列哪个符号是表示图纸尺寸的标识（）。

A.A0B.B0C.A4D.全部选项6. 下列哪个线型在工程制图中表示投影线（）。

A.实线B.虚线C.点线D.全部选项7. 标准符号（代码）GB/T 1202-2001中规定了（）多种线型。

A.13种B.15种C.17种D.20种8. 下列哪种标注方法常用于表示标准尺寸（）。

A.阴影线标注B.尺寸线标注C.线性标注D.角度标注9. 在工程制图中，常用的曲线有（）。

A.直线B.圆弧C.椭圆D.全部选项10. 下列哪个工程图形可以用来表示物体外观（）。

A.立体图B.剖视图C.缩小图D.全部选项11. 在三视图中，正视图通常用（）表示。

A.右侧视角B.左侧视角C.俯视角D.全部选项12. 工程制图常用的标线方式有（）。

A.直线标线B.波浪线标线C.切线标线D.全部选项13. 视图之间的关系是（）。

A.相对关系B.绝对关系C.相对与绝对两者都有关系D.以上都不是14. 下列哪个工程制图视图是指物体被正视而得到的图形（）。

A.主视图B.副视图C.内视图D.俯视图15. 制图常见的线宽有（）。

A.0.5mmB.0.7mmC.1mmD.全部选项二、填空题（每题5分，共30分）1. 工程制图中缩小比是指绘图时图形的尺寸___比物体实际尺寸小。

2. 平行投影是指物体与作图平面之间的___关系保持，绘制出的图形逼真性较差。

3. 标准符号（代码）GB/T 1185-1982是___符号表示。

建筑工程制图（一）一、单选题1.建筑工程图中尺寸单位，总平面图和标高单位用()为单位。

A. mmB. cmC. mD. km答案C2.下面硬度最高的铅芯是()。

A. HB. HBC. 2BD. 2H答案D3.7-9层的住宅属于()A. 低层B. 多层C. 中高层D. 高层答案C4.梁编号KL5（3A.）表示()。

A. 框架梁KL5共有3跨，其中一端有悬挑。

B. 框架梁KL5共有5跨，其中两端有悬挑。

C. 框架梁KL5共有4跨，其中一端有悬挑。

D. 框架梁KL5共有4跨，其中两端有悬挑。

答案A5.一级建筑的耐久年限为()年。

A. 15-25B. 25-50C. 50-100D. 100以上答案D6.标高符号的三角形为等腰直角三角形，髙约()mm。

A. 3B. 5C. 6D. 8答案A7.下列叙述中不正确的是()A. 3%表示长度为100.高度为3的坡度倾斜度B. 指北针一般画在总平面图和底层平面图上C. 总平面图中的尺寸单位为毫米，标高尺寸单位为米D. 总平面图的所有尺寸单位均为米，标注至小数点后二位答案C8.下面硬度最高的铅芯是()。

A. HB. HBC. 2BD. 2H答案D9.“φ8@200”没能表达出这种钢筋的()。

A. 弯钩形状B. 级别C. 直径D. 间距答案A10.主要用来确定新建房屋的位置、朝向以及周边环境关系的是()。

A. 建筑平面图B. 建筑立面图C. 总平面图D. 功能分区图答案C11.在标注尺寸时，应先标注()尺寸。

A. 定位B. 定形C. 总体D. 组合体答案B12.详图索引符号为圆圈内的3表示()。

A. 详图所在的定位轴线编号B. 详图的编号C. 详图所在的图纸编号D. 被索引的图纸的编号答案C13.填充不得穿越尺寸数字，不可避免时。

应该是()A. 图线断开B. 二者重合C. 省略标注D. 前述均可答案A14.建筑施工图中索引符号的圆的直径为()。

A. 8mmB. 10mmC. 12mmD. 14mm答案B15.在施工图中,M代表().A. 窗B. 墙C. 梁D. 门答案D16.房屋结构中框架代号为.()A. KJB. GJC. CJD. ZJ答案A17.()的作用是把门窗洞口上方的荷载传递给两侧的墙体。

《建筑工程制图》题库一、选择题（每题1 分，共51 分）第一章制图基础1、丁字尺是用来与图板配合画水平线的，下面使用方法错误的是：（）（C）（易）A保持尺头与图板左边贴紧B水平线应由上向下逐条画出C 可用丁字尺的下边画水平线D 应防止受潮、曝晒、烘烤或弯曲2、据铅芯硬度不同用H或B标明，其中H表示（）。

（A）（易）A 硬而淡B软而浓C软硬适中D硬而浓3、A1图幅的图纸外形尺寸是（）。

（C）（易）A 841×1189B 840×1189C 594×841D 594×8404、对图中比例下面表述正确的是（）。

（D）（中）A 1：100<1：200B 1：50<1：200C1：100>1：50D1：100>1：2005、图上所有尺寸数字是物体的（）大小数值，与图形选用比例（）。

（D）（易）A 缩小无关B扩大有关C实际有关D实际无关6、在画底稿时，应选用（）或（）铅笔轻轻画出。

（B）（中）A B 或H B H 或2H C B 或2B D 2B 或2H7、丁字尺是用来与图板配合画（）的。

（B）（易）A.铅垂线B.水平线C.竖直线D.平行线8、下面硬度最高的铅芯是（）。

（D）（易）A.HB.HBC.2BD.2H第二章投影的基本知识9、为了能在一张图纸上同时反映出三个投影图，即将三投影面体系展开，展开时规定（）不动。

（D）（易）A 投影面B H面C W面D V面10、将三投影面体系展开后，Y轴分成两部分，其中随W面旋转的用（）表示。

（B）（中）A Y HB Y WC W YD H Y11、轴测投影图能在单面投影图中同时反映出形体的（）向度。

（B）（中）A 4个B 3个C 2个D 1个12、轴测投影图采用平行投影的方法绘制，它有（）投影面。

（A）（难）A 1个B 2个C 3个D 4个13、三个轴向变化率有两个相等的轴测投影图称为（）。

（C）（易）A 正三测B 斜三测C 正（或斜）二测D 正（或斜）等测14、三个轴向变化率都不相等的轴测投影图称为（）。

建筑工程制图复习题建筑工程制图是建筑学专业的一门基础课程，它通过绘制图纸的方式来表达建筑设计意图和技术要求，是建筑设计与施工的重要工具之一。

为了帮助大家复习建筑工程制图的知识，下面将提供一些复习题，希望对大家备考有所帮助。

一、选择题1. 图纸中常用的图形符号有：（）A. 圆形B.正方形C.三角形D. 全都有2. 标高尺的作用是：（）A. 测量建筑物的高度B. 绘制建筑物的标高线C. 记录建筑物的设计标高 D. 提供参考高度的工具3. 图纸上用来表示窗户的图形符号是：（）A. 斜线B. 实线方框C. 虚线方框D. 贴满颜色的方框4. 比例尺是用来表示图纸上各线段长度实际长度的比值关系的，其中"1:100"的比例尺表示：（）A. 图纸上的1cm表示实际长度为100mB. 图纸上的1cm表示实际长度为100cmC. 图纸上的1cm表示实际长度为1mD. 图纸上的1cm表示实际长度为1cm5. "立面图"是指：（）A. 建筑物从正面观察的图纸B. 建筑物从侧面观察的图纸C. 建筑物从俯视角度观察的图纸D. 建筑物从底面观察的图纸二、判断题1. 建筑工程制图的基本投影方法有平行投影和透视投影两种。

（）2. 效果图通过添加阴影效果来展示建筑物的外观效果。

（）3. 图纸比例尺是指图纸上各线段长度与实际长度的比值关系。

（）4. 建筑工程制图中的纵断面图是从上向下观察建筑物的剖面图。

（）5. 图纸上的标细尺寸是指最后装饰后的建筑物尺寸。

（）三、填空题1. 建筑工程制图的基本投影方法是__________。

2. 图纸上常用的标准图纸格式是__________。

3. 等轴测图有__________、__________和__________三种。

4. 图纸比例尺是用来表示图纸上各线段长度与__________的比值关系。

5. 平面图中表示窗户的图形符号是__________。

四、应用题1. 根据附图，标注图中A、B、C、D四个点的坐标。

《工程制图》试卷《工程制图》试卷（A卷）考试形式: 闭卷笔试，2小时适用专业：考试日期：试卷总分：100分题号一二三四五总分得分一、选择题：（共10小题，每小题2分，共20分）1．截平面平行于圆柱的轴线与圆柱相交,截交线组成的断面形状是（）。

A．圆B．矩形C．双曲线D．椭圆2.平面的水平投影正确的是( )。

A B C D3. 四个图中两直线AB、CD为平行的图形是( )。

得分评阅人A B C D4.已知线段AB在圆锥表面上，依照其正面投影判定表示AB是直线的图是( )。

A B C D5.圆的直径为10，采纳比例2:1画出时该圆正确的尺寸标注是（）。

6.表示正平线的正确投影是（）。

A B C D7.在下列四组视图中,正确的一组视图是（）。

A B C D8.圆球表面上A 点的正确空间位置是 （ ）。

A ．左、前、下方B ．右、前、下方C ．左、后、下方D ．右、后、上方 9. 下列差不多立体及表面上点A 的投影，哪一种判定是正确的?( ) 。

1 2 3 4A.(1)(4)正确 B(2)(4)正确 C(1)(2)(4)正确 D(1)(2)(3)(4)都正确。

10.下图轴的四个不同位置的剖面图中，哪些剖面图是错误的? ( )。

A.剖面图(2)错误B.剖面图(3)(4)错误C.剖面图(1)(2)(4)错误D.剖面图(1)(2)(3)(4)都错误二、判别下列直线的相对位置关系（共5小题，每小题2分，共10分）得分 评阅人专业班级： 姓名： 学号：装 订 线、1、__________ 2 、__________ 34、_________5、三、填空题（共18空，每空1分，共18分）得分评阅人1.工程上常用的投影图为轴测投影图、、标高投影图和透视图。

2.点A的Z坐标反映了该点对_______ ____投影面的距离。

3.正垂线的_____ _ 和 ____ _ 两投影均反映直线的实长。

4. W面的投影上，反映了形体的方位关系。

《工程制图》习题答案一、单项选择题1、图纸的会签栏一般在（ B ）A．图纸右上角及图框线内 B．图纸左上角及图框线外C．图纸右上角及图框线外 D．图纸左上角及图框线内2、一物体图上长度标注为2000，其比例为1﹕5，则其实际大小为（ B ）A．400 B．2000 C．10000 D．2003、下列仪器或工具中，不能用来画直线的是（ D ）A．三角板 B．丁字尺 C．比例尺 D．曲线板4、在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( A )A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准5、由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。

国标的代号为：( B )A. ISOB. GBC. StandardD. ANSI6、图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( A )A. 字体的高度B. 字体的宽度C. 标准中的编号D. 序号7、绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( C )A. 594 841（A1）B. 210 297(A4)C. 420 594(A2)D. 297 420(A3)8、绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：( B )A. 594 841B. 210 297C. 420 594D. 297 4209、绘图比例是：( A )A. 图形与实物相应要素的线性尺寸之比B. 实物与图形相应要素的线性尺寸之比C. 比例尺上的比例刻度D. 图形上尺寸数字的换算系数10、如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( C )A. 100B. 1000C. 50D. 2011、如果物体的长度为1000mm，绘图比例是1:20，则在其图形上长度标注的尺寸数字为( B )A. 100B. 1000C. 50D. 2012、比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：( A )A. 按比例进行尺寸度量B. 查找换算系数C. 与计算器的作用类似D. 可画直线13、粗实线的用途为：( B )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线14、中粗虚线的用途为：( C )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线15、粗线、中粗线和细线的宽度比率为：( D )A. 3:2:1B. 2: 1.5 :1C. 5: 2.5 :1D. 4:2:116、虚线由短画和短间隔组成，如下图所示，其短画的长度a的值应取：( C )A. 1~2mmB. 2~4mmC. 4~6mmD. 6~8mm17、点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：( D )A. 3~8mmB. 8~10mmC. 10~15mmD. 15~20mm18、右图中直径尺寸注法错在：( C )A. 尺寸起止符号应为短斜线B. 尺寸数字没有居中C. 尺寸线应该倾斜D. 直径尺寸应该注在圆外19、右图中直径尺寸注法错在：( D )A. 尺寸起止符号应为短斜线B. 尺寸数字不能水平注写C. 尺寸数字应注写在圆内D. 尺寸数字注写的引出线不应从尺寸线端点引出20、右图中长度尺寸注法错在：( D )A. 尺寸起止符号倾斜方向不对B. 尺寸线距离标注位置太远C. 该尺寸应注写在图形轮廓内D. 尺寸线不应是图形轮廓线的延长线21、绘图仪器中分规的主要作用是：( D )A. 画圆或圆弧B. 是圆规的备用品C. 用来截量长度D. 只是等分线段22、徒手画图草图时：( D )A. 只是不需要固定图纸，其它与仪器图相同B. 可以了草随意一些C. 所有图线一样，没有粗中细线型的要求D. 画线靠徒手，定位靠目测，必须保持线型明确，比例协调23、工程上常用的图示方法中使用最广泛的是那一种？( A )A. 多面正投影法B. 轴测投影法C. 标高投影法D. 透视投影法24、下面关于轴测投影的说法哪一个是正确的？ ( A )A. 直观性强，有一定的度量性B. 最具有真实感，但作图太繁杂费时C. 绘图简便，有立体感，无度量性D. 绘图简便，度量性好，无立体感25、正投影法是指：( B )A. 投射线都相交于投射中心，投射出形体投影的方法B. 投射线互相平行且垂直于投影面，投射出形体投影的方法C. 由互相平行的投射线投射出形体投影的方法D. 投射线互相平行且倾斜于投影面，投射出形体投影的方法26、多面正投影法的优点是：( D )A. 直观性强B. 富有立体感和真实感C. 绘图简便，立体感强D. 绘图简便，度量性好27、下面哪一个性质不是中心投影法和平行投影法共有的基本性质( D )A. 同素性B. 从属性C. 积聚性D. 平行性28、下面哪一个性质不是平行投影法特有的基本性质( D )A. 平行性B. 定比性C. 相似性D. 接合性29、平行投影法中图形的相仿性是指：( A )A. 相似性B. 全等性C. 平面图形非退化的平行投影D. 平行性30、三面投影图在度量关系上有： ( C )A. 三个投影各自独立B. 正面投影和水平投影长对正C. 长对正、高平齐、宽相等D. 正面投影和侧面投影高平齐31、在下面的投影图中，反映线段实长的投影是：（A）(A) a'b'(B) b'c'(C) ac(D) 无32、下图所示AB、CD两直线的相对几何关系是：（B）(A) 平行(B) 相交(C) 相交垂直(D) 交错33、下图所示AB、CD两直线的相对几何关系是：（D）(A) 平行(B) 相交(C) 相交垂直(D) 交错34、下图所示AB、CD两直线的相对几何关系是：（D）(A) 平行(B) 相交(C) 相交垂直(D) 交错垂直35、在下图中用辅助投影法求线段AB的正面倾角β时，新投影轴应：（A）(A) 平行于a'b'(B) 垂直于a'b'(C) 平行于ab(D) 垂直于ab36、下图所示的平面是：（C）(A) 水平面(B) 侧垂面(C) 铅垂面(D) 一般倾斜平面37、下图所示ABCDE平面的类型是：（B）(A) 正垂面(B) 铅垂面(C) 侧垂面(D) 一般倾斜平面38、下图所示P、Q两平面的相对几何关系是：（B）(A) 平行(B) 垂直(C) 相交(D) 不确定39、下图中直线AB与三角形平面EFG相交于K点，可见性判别正确的是：（A）(A) A(B) B(C) C(D) D40、下图所示正平面P与三角形平面ABC的交线是：（A）(A) 正平线(B) 水平线(C) 铅垂线(D) 一般倾斜直线41、在下图中用辅助投影法求三角形ABC平面的水平倾角α时，新投影轴应：（D）(A) 平行于a'c'(B) 垂直于a'c'(C) 平行于ab(D) 垂直于ab42、下图所示AB直线与三角形CDE平面的相对几何关系是：（D）(A) AB在三角形CDE内(B) AB与三角形CDE相交不垂直(C) AB与三角形CDE垂直(D) AB与三角形CDE平行43、点画线作为轴线或中心线使用时，两端应超出图形轮廓线：（B）(A) 2~3mm(B) 3~5mm(C) 5~10mm(D) 10~15mm44、尺寸线与尺寸界线交接处应画出尺寸起止符号，长度尺寸的起止符号是用：（C）(A) 任意短斜线(B) 细短斜线(C) 中粗短斜线(D) 粗短斜线45、图上标注的尺寸数字，表示物体的真实大小，尺寸的单位如果在图中附注没有声明，则为：（A）(A) 毫米(B) 厘米(C) 米(D) 根据绘图比例确定46、在建筑工程图上，多排平行排列的尺寸线之间，宜保持的距离为：（C）(A) 3~5mm(B) 5~7mm(C) 7~10mm(D) 10~15mm47、圆的直径尺寸可注在圆内，也可注在圆外。

《建筑工程制图基础》考试题目《建筑工程制图基础》考试题目一、选择题1、以下哪个选项不是建筑工程制图的基本图幅？（） A. A0图纸 B. A1图纸 C. A2图纸 D. A3图纸2、建筑工程图纸中，定位轴线的编号应采用（）数字。

A. 阿拉伯数字 B. 罗马数字 C. 大写英文字母 D. 小写英文字母3、下列哪一项不是绘制建筑工程图的基本原则？（） A. 尺寸标注清晰 B. 比例尺选择得当 C. 图纸整洁美观 D. 绘图顺序统一二、简答题1、请简述建筑工程制图中的视点、视高和视平线的概念。

2、如何利用细部深化图来深化施工图设计？3、请简述建筑工程图中尺寸标注的基本原则和注意事项。

三、综合题1、请根据给定的建筑工程图纸，描述该工程的平面布置和结构形式，并标注关键尺寸。

2、在建筑工程图中，如何表现建筑物的立体感？请结合具体案例进行说明。

3、请简述建筑工程制图在工程项目建设中的作用和意义，以及其对后续施工的重要影响。

四、作图题请根据所给定的建筑平面图，绘制该工程的立面图和剖面图。

注意绘制时需遵循建筑工程制图的基本规范，并标注必要的尺寸。

建筑工程管理职称考试题目建筑工程管理职称考试题目一、选择题1、关于建筑工程管理的职能，下列说法正确的是（）。

A. 计划、协调、组织和控制 B. 计划、协调、监督和服务 C. 计划、组织、控制和激励 D. 计划、组织、协调和控制答案：D2、在建筑工程项目的施工阶段，下列选项中不属于成本控制的内容是（）。

A. 材料成本控制 B. 人工成本控制 C. 机械设备成本控制 D. 已完工程保护成本控制答案：D3、下列关于建筑工程招标投标的概念，表述不正确的是（）。

A. 招标人通过事先公布的招标的条件和要求，吸引众多的投标人前来投标竞争 B. 建筑工程招标是指招标人在发包项目之前，根据合同的约定，公开或书面邀请若干家建筑企业，并被邀请的建筑企业在规定的时间内向招标人提出投标方案 C. 评标委员会推荐的中标候选人为一至三人（一般不超过三人）并排列中标候选人顺序 D. 招标人也可以授权评标委员会直接确定中标人答案：B二、简答题1、请简述建筑工程管理的目标。
