工程观感质量检查表

焊接工程外观质量观感检查表摘要：一、焊接工程外观质量观感检查表的概述1.焊接工程外观质量观感检查表的定义2.焊接工程外观质量观感检查表的作用二、焊接工程外观质量观感检查表的内容1.焊接接头的外观质量检查2.焊接焊缝的外观质量检查3.焊接结构件的外观质量检查三、焊接工程外观质量观感检查表的编制1.焊接工程外观质量观感检查表的编制原则2.焊接工程外观质量观感检查表的编制步骤四、焊接工程外观质量观感检查表的使用1.焊接工程外观质量观感检查表的使用方法2.焊接工程外观质量观感检查表的使用注意事项五、焊接工程外观质量观感检查表的维护1.焊接工程外观质量观感检查表的维护措施2.焊接工程外观质量观感检查表的更新与改进正文：一、焊接工程外观质量观感检查表的概述焊接工程外观质量观感检查表是用于检查焊接工程外观质量的一种表格工具，它能够帮助工程师对焊接工程的外观质量进行评估，以确保焊接工程的质量达到规定的要求。

焊接工程外观质量观感检查表的作用主要体现在以下几个方面：1.确保焊接工程的质量：通过检查表对焊接工程的外观质量进行评估，可以确保焊接工程的质量达到规定的要求，保证焊接工程的安全性和可靠性。

2.提高焊接工程的效率：使用检查表可以快速、准确地对焊接工程的外观质量进行检查，提高焊接工程的效率。

3.统一焊接工程的评价标准：检查表提供了统一的外观质量评价标准，可以避免由于个人主观因素造成的评价不公。

二、焊接工程外观质量观感检查表的内容焊接工程外观质量观感检查表的内容主要包括以下几个方面：1.焊接接头的外观质量检查：主要检查焊接接头是否平整、无裂纹、无气孔等。

2.焊接焊缝的外观质量检查：主要检查焊接焊缝是否整齐、无咬边、无飞溅等。

3.焊接结构件的外观质量检查：主要检查焊接结构件的尺寸是否符合设计要求，表面是否光滑、无凹凸不平。

三、焊接工程外观质量观感检查表的编制焊接工程外观质量观感检查表的编制原则主要包括以下几个方面：1.统一性原则：检查表应提供统一的外观质量评价标准，以便于工程师进行统一的评价。

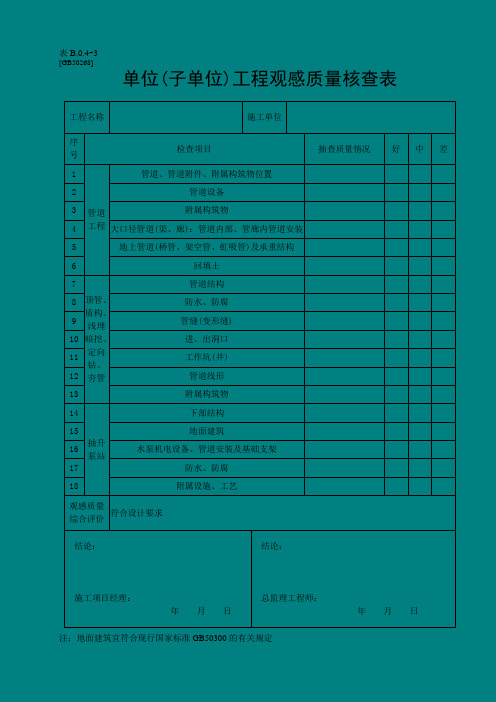

表B.0.4-3
[GB50268]
单位(子单位)工程观感质量核查表工程名称施工单位
序
号
检查项目抽查质量情况好中差
1
管道
工程管道、管道附件、附属构筑物位置
2 管道设备
3 附属构筑物
4 大口径管道(渠、廊)：管道内部、管廊内管道安装
5 地上管道(桥管、架空管、虹吸管)及承重结构
6 回填土
7
顶管、
盾构、
浅埋
暗挖、
定向
钻、
夯管管道结构
8 防水、防腐
9 管缝(变形缝)
10 进、出洞口
11 工作坑(井)
12 管道线形
13 附属构筑物
14
抽升
泵站下部结构
15 地面建筑
16 水泵机电设备、管道安装及基础支架
17 防水、防腐
18 附属设施、工艺
观感质量
综合评价
符合设计要求
结论：
施工项目经理：
年月日结论：
总监理工程师：
年月日
注：地面建筑宜符合现行国家标准GB50300的有关规定。

工程观感质量检查评分表(钢结构专业)施工单位：工程名称：序号检查项目检查内容与评分标准标准得分实得得分一、工程安全及功能观感质量1钢结构焊缝：1.有下列情况之一者，每处扣分：1）一级焊缝有咬边、未焊满、根部收缩、表面气孔、夹渣、弧坑裂纹、电弧檫伤等缺陷；2）二级焊缝有表面气孔、夹渣、弧坑裂纹、电弧檫伤等缺陷；3）焊缝外形不均匀、成型不好、焊道过渡不平滑、焊渣和飞溅物未清除干净。

高强度螺栓连接接头：1.扭剪型高强度螺栓梅花头未拧掉的数量大于该节点螺栓数的5%，超出的螺栓，每个螺栓扣分；2.高强度螺栓终拧后，螺栓丝扣外露应为2~3扣，不满足此要求，每个螺栓扣分；3.高强度螺栓摩擦面应保持干燥、整洁，除设计要求外，摩擦面不应涂漆，不满足此要求，每处扣分。

普通紧固件：1.有下列情况之一者，每处扣分：1）永久性普通螺栓外露丝扣少于2扣；2）普通螺栓、铆钉、自攻钉、拉铆钉、射钉等与连接钢板没有紧固密贴，外观排列不整齐。

钢构件顶紧：钢构件顶紧面不符合要求，每处扣分。

2网架结构焊缝：1.有下列情况之一者，每处扣分：1）一级焊缝有咬边、未焊满、根部收缩、表面气孔、夹渣、弧坑裂纹、电弧檫伤等缺陷；2）二级焊缝有表面气孔、夹渣、弧坑裂纹、电弧檫伤等缺陷；3）焊缝外形不均匀、成型不好、焊道过渡不平滑、焊渣和飞溅物未清除干净。

焊接球节点：焊接球表面应光滑平整、无波纹、局部凸凹不平不大于1.0mm，不满足此要求，每个焊接球扣分。

3网架结构螺栓球节点：1.有下列情况之一者，每个螺栓球扣分：1）螺栓球有过烧、裂纹及褶皱现象；2）高强度螺栓与球节点没有紧固连接，连接处有松动、间隙。

4标记：1.钢柱的主要构件的中心线及标高基准点不齐全，每发现一处扣1分；5支座钢结构：1.有下列情况之一者，每个螺栓扣分：1）地脚螺栓的规格、位置及其紧固不符合设计要求；2）地脚螺栓（锚栓）露出尺寸的偏差超过允许值；3）地脚螺栓（锚栓）的螺纹受到损坏；4）垫板与柱底面和基础没有紧贴平稳。

单位工程观感质量检查记录表工程名称施工单位序号项目抽查质量状况质量评价1结构工程混凝土露筋共检查点，好点，一般点，差点2蜂窝共检查点，好点，一般点，差点3孔洞共检查点，好点，一般点，差点4缝隙夹渣层共检查点，好点，一般点，差点5砌体砌筑错缝共检查点，好点，一般点，差点6砲体接槎共检查点，好点，一般点，差点7砌体表面质量共检查点，好点，一般点，差点1孔口防护工程防护门共检查点，好点，一般点，差点2防护密闭门共检查点，好点，一般点，差点3密闭门共检查点，好点，一般点，差点4门框墙共检查点，好点，一般点，差点5防爆波活门共检查点，好点，一般点，差点6防爆超压排气活门、自动排气活门共检查点，好点，一般点，差点1防水工程防水混凝土共检查点，好点，一般点，差点2水泥砂浆防水层共检查点，好点，一般点，差点3涂料防水层共检查点，好点，一般点，差点1装饰装修工程抹灰共检查点，好点，一般点，差点2涂饰共检查点，好点，一般点，差点3饰面板(砖）共检查点，好点，一般点，差点4地面面层共检查点，好点，一般点，差点5门窗共检查点，好点，一般点，差点6室内观感共检查点，好点，一般点，差点1给水排水工程管道坡度共检查点，好点，一般点，差点2接口共检查点，好点，一般点，差点3支架共检查点，好点，一般点，差点4卫生器具共检查点，好点，一般点，差点5配件共检查点，好点，一般点，差点6地漏共检查点，好点，一般点，差点7阀门共检查点，好点，一般点，差点1通风与空调工程通风管道共检查点，好点，一般点，差点2通风管线共检查点，好点，一般点，差点3风口共检查点，好点，一般点，差点4风阀共检查点，好点，一般点，差点5密闭阀门共检查点，好点，一般点，差点6滤尘器、过滤吸收器共检查点，好点，一般点，差点7通风机共检查点，好点，一般点，差点1建筑电气安装工程线路敷设共检查点，好点，一般点，差点2配电箱(盘）共检查点，好点，一般点，差点3开关、插座共检查点，好点，一般点，差点4接地共检查点，好点，一般点，差点5柴油发电机组共检查点，好点，一般点，差点共检查点，好点，一般点，差点观感质量综合评价结论：施工单位项目负责人：年月日总监理工程师：年月日。
