平行板电容器的等效计算分析_丁舒忻

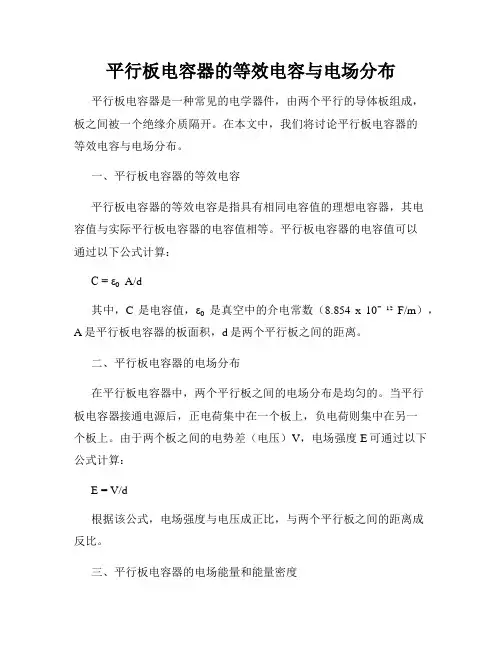

平行板电容器的等效电容与电场分布平行板电容器是一种常见的电学器件，由两个平行的导体板组成，板之间被一个绝缘介质隔开。

在本文中，我们将讨论平行板电容器的等效电容与电场分布。

一、平行板电容器的等效电容平行板电容器的等效电容是指具有相同电容值的理想电容器，其电容值与实际平行板电容器的电容值相等。

平行板电容器的电容值可以通过以下公式计算：C = ε₀A/d其中，C是电容值，ε₀是真空中的介电常数（8.854 x 10⁻¹²F/m），A是平行板电容器的板面积，d是两个平行板之间的距离。

二、平行板电容器的电场分布在平行板电容器中，两个平行板之间的电场分布是均匀的。

当平行板电容器接通电源后，正电荷集中在一个板上，负电荷则集中在另一个板上。

由于两个板之间的电势差（电压）V，电场强度E可通过以下公式计算：E = V/d根据该公式，电场强度与电压成正比，与两个平行板之间的距离成反比。

三、平行板电容器的电场能量和能量密度平行板电容器中的电场储存了电场能量，该能量可以通过以下公式计算：U = (1/2)CV²其中，U是电场能量，C是电容值，V是电压。

能量密度则定义为单位体积内的电场能量，可以通过以下公式计算：u = (1/2)ε₀E²其中，u是能量密度，ε₀是真空中的介电常数，E是电场强度。

四、平行板电容器的应用平行板电容器在电路中有广泛的应用。

它们可以用于存储能量、过滤信号、平滑电压等。

由于平行板电容器的特殊性质，其电容值可以根据需要调整，以满足不同应用的要求。

结论：本文讨论了平行板电容器的等效电容与电场分布。

平行板电容器的电容值取决于板的面积和板之间的距离。

电场在平行板电容器中的分布是均匀的，且与电压成正比。

平行板电容器中的电场能量可以用于存储能量，并具有能量密度。

平行板电容器在电路中具有重要的应用。

电容器与电容平行板电容器的电容计算与应用电容器是一种能够存储电荷的装置，它是电子电路中常用的元件之一。

而电容平行板电容器是一种经典的电容器模型，其电容计算与应用较为重要。

本文将介绍电容平行板电容器的电容计算方法，并探讨其在实际应用中的作用。

一、电容平行板电容器的结构和原理电容平行板电容器由两块平行的金属板组成，两板之间充满了电介质，如空气、绝缘材料或电介质。

金属板上分别带有正负电荷，形成电场。

当外加电压施加到电容器上时，电荷会从一个金属板移动到另一个金属板上，产生电流。

电容平行板电容器的电容C与其结构有关，其计算公式为：C = ε₀·ε·A/d其中，ε₀是真空介电常数（8.854×10⁻¹² F/m），ε是电介质的相对介电常数，A是金属板的面积，d是两板间的距离。

二、电容平行板电容器的电容计算方法电容平行板电容器的电容计算方法主要有两种：几何法和积分法。

1. 几何法几何法是通过电容器的几何形状和尺寸来计算电容。

根据电容公式C = ε₀·ε·A/d，我们可以通过测量金属板的面积和两板间的距离，以及已知电介质的相对介电常数，直接计算电容的值。

2. 积分法积分法是通过计算电场的积分来求解电容。

根据电场强度E与电势差V之间的关系，我们可以利用高斯定律得到两块平行板之间的电场强度公式为：E = V/d将上述公式带入电容公式C = ε₀·ε·A/d中，得到电容的计算公式：C = ε₀·ε·A/V三、电容平行板电容器的应用电容平行板电容器在电子电路中有着广泛的应用。

1. 滤波器电容平行板电容器可以用作电子电路中的滤波器，用于滤除电路中的高频噪声。

通过合理选择电容的数值，可以使高频信号被电容器短路而滤除，从而使电路中的信号更加纯净。

2. 能量存储电容平行板电容器可以将电能存储在电场中，当需要释放能量时，电容器可以迅速地释放电荷。

平行班电容计算电容是电路中的一个重要元件，用于储存电荷。

在电路设计中，电容的选择和计算是非常重要的。

本文将介绍平行班电容的计算方法和注意事项。

1. 平行班电容的定义平行班电容是指多个电容器并联在一起，共同形成一个等效电容的电路。

电容器的电容值相同时，平行班电容的等效电容可以通过简单的加法计算得出。

例如，两个电容值分别为C1和C2的电容器并联在一起，则平行班电容的等效电容为C1+C2。

2. 平行班电容的计算方法在实际电路设计中，平行班电容的计算方法可以用以下公式表示： C = C1 + C2 + C3 + ... + Cn其中，C1、C2、C3……Cn分别表示并联在一起的电容器的电容值，C表示平行班电容的等效电容值。

例如，有三个电容值分别为10μF、20μF和30μF的电容器并联在一起，则平行班电容的等效电容为10+20+30=60μF。

需要注意的是，在计算平行班电容时，需要确保电容器的电压和额定电容值符合电路的设计要求。

如果并联在一起的电容器的电压或额定电容值不同，平行班电容的计算公式需要进行修正。

3. 平行班电容的注意事项在电路设计中，需要注意以下几点：（1）电容器的电压和额定电容值需要符合电路的设计要求，否则会导致电路故障或损坏。

（2）并联在一起的电容器的电压应该相等，否则会导致电容器损坏或电路故障。

（3）平行班电容的计算公式适用于电容器电压和额定电容值相同的情况，对于不同的情况需要进行修正。

（4）在实际电路设计中，需要根据电路的具体要求选择合适的电容器，并通过计算得出平行班电容的等效电容值。

4. 结论平行班电容是电路设计中常用的电容器连接方式之一，其等效电容可以通过简单的加法计算得出。

在电路设计中，需要注意电容器的电压和额定电容值的选择和计算，以确保电路的正常运行。

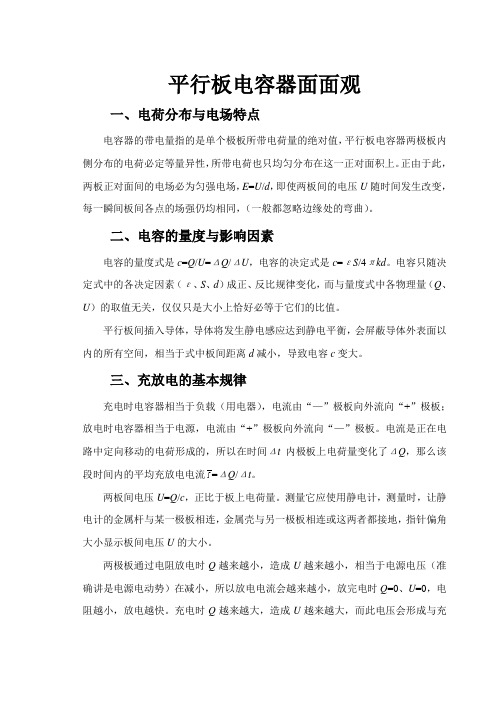

平行板电容器面面观一、电荷分布与电场特点电容器的带电量指的是单个极板所带电荷量的绝对值，平行板电容器两极板内侧分布的电荷必定等量异性，所带电荷也只均匀分布在这一正对面积上。

正由于此，两板正对面间的电场必为匀强电场，E=U/d，即使两板间的电压U随时间发生改变，每一瞬间板间各点的场强仍均相同，（一般都忽略边缘处的弯曲）。

二、电容的量度与影响因素电容的量度式是c=Q/U=ΔQ/ΔU，电容的决定式是c=εS/4πkd。

电容只随决定式中的各决定因素（ε、S、d）成正、反比规律变化，而与量度式中各物理量（Q、U）的取值无关，仅仅只是大小上恰好必等于它们的比值。

平行板间插入导体，导体将发生静电感应达到静电平衡，会屏蔽导体外表面以内的所有空间，相当于式中板间距离d减小，导致电容c变大。

三、充放电的基本规律充电时电容器相当于负载（用电器），电流由“—”极板向外流向“+”极板；放电时电容器相当于电源，电流由“+”极板向外流向“—”极板。

电流是正在电路中定向移动的电荷形成的，所以在时间Δt内极板上电荷量变化了ΔQ，那么该段时间内的平均充放电电流=ΔQ/Δt。

两板间电压U=Q/c，正比于板上电荷量。

测量它应使用静电计，测量时，让静电计的金属杆与某一极板相连，金属壳与另一极板相连或这两者都接地，指针偏角大小显示板间电压U的大小。

两极板通过电阻放电时Q越来越小，造成U越来越小，相当于电源电压（准确讲是电源电动势）在减小，所以放电电流会越来越小，放完电时Q=0、U=0，电阻越小，放电越快。

充电时Q越来越大，造成U越来越大，而此电压会形成与充电电流方向相反的电流，相当于电路中的阻碍作用越来越大，所以充电电流也是越来越小，当减小为0时，必有板间电压U等于充电电压U＇，（直接用电源对c充电时，充电电压U＇应等于电源的电动势）。

由=ΔQ/Δt可以看出，充放电电流的大小反映了极板上电荷量变化的快慢，也反映了板间电压U变化的快慢。

因极板上电荷量Q不能突变，所以板间电压U不能突变，而充放电电流可突变，例如接通电路瞬间充放电电流会由0变为非常大。

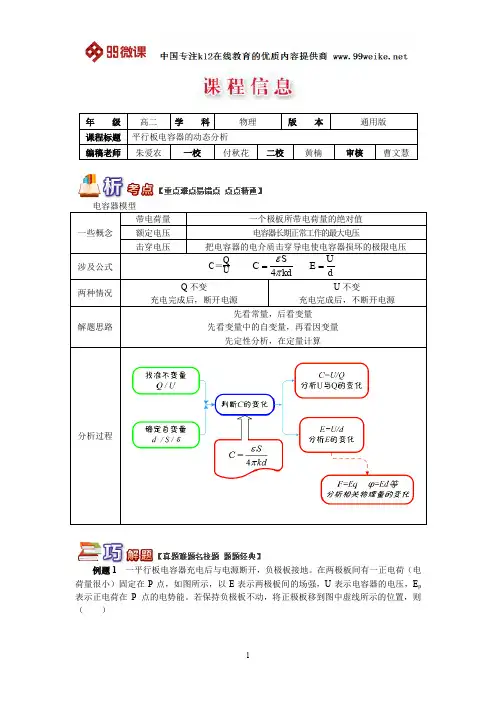

例题1一平行板电容器充电后与电源断开，负极板接地。

在两极板间有一正电荷（电荷量很小）固定在P点，如图所示，以E表示两极板间的场强，U表示电容器的电压，E p 表示正电荷在P点的电势能。

若保持负极板不动，将正极板移到图中虚线所示的位置，则（）A. U 变小，E 不变B. E 变大，E p 变大C. U 变小，E p 不变D. U 不变，E p 不变解析：当平行板电容器充电后与电源断开时，E ＝U d ＝Q Cd ＝4πε·QS ，带电荷量Q 不变，两极板间场强E 保持不变，由于板间距离d 减小，由U ＝Ed 可知，电容器的电压U 变小。

由于场强E 保持不变，因此P 点与接地的负极板间的电势差保持不变，即P 点的电势保持不变，因此电荷在P 点的电势能E p 保持不变。

A 、C 正确。

答案：A 、C例题2 如图所示，用电池对电容器充电，电路a 、b 之间接有一灵敏电流表，两极板间有一个电荷q 处于静止状态。

现将两极板的间距变大，则（ ）A. 电荷将向上加速运动B. 电荷将向下加速运动C. 电流表中将有从a 到b 的电流D. 电流表中将有从b 到a 的电流解析：充电后电容器的上极板A 带正电。

不断开电源，增大两板间距，U 不变、d 增大。

由E ＝Ud知两极板间场强减小。

场强减小会使电荷q 受到的电场力减小，电场力小于重力，合力向下，电荷q 向下加速运动。

由C ＝εS4πkd 知电容C 减小。

由Q ＝CU 知极板所带电荷量减少。

会有一部分电荷返回电源，形成逆时针方向的电流。

电流表中将会有由b 到a 的电流，选项B 、D 正确。

答案：B 、D例题3 （新课标全国卷）一水平放置的平行板电容器的两极板间距为d ，极板分别与电池两极相连。

上极板中心有一小孔（小孔对电场的影响可忽略不计）。

小孔正上方d /2处的P 点有一带电粒子，该粒子从静止开始下落。

经过小孔进入电容器，并在下极板处（未与极板接触）返回。

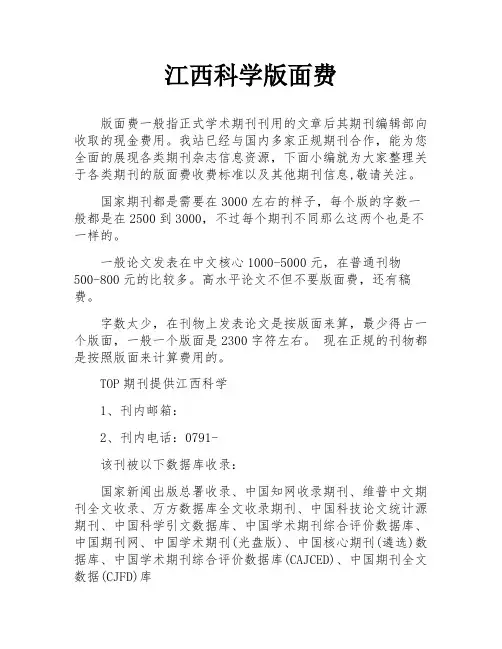

江西科学版面费版面费一般指正式学术期刊刊用的文章后其期刊编辑部向收取的现金费用。

我站已经与国内多家正规期刊合作，能为您全面的展现各类期刊杂志信息资源，下面小编就为大家整理关于各类期刊的版面费收费标准以及其他期刊信息,敬请关注。

国家期刊都是需要在3000左右的样子，每个版的字数一般都是在2500到3000，不过每个期刊不同那么这两个也是不一样的。

一般论文发表在中文核心1000-5000元，在普通刊物500-800元的比较多。

高水平论文不但不要版面费，还有稿费。

字数太少，在刊物上发表论文是按版面来算，最少得占一个版面，一般一个版面是2300字符左右。

现在正规的刊物都是按照版面来计算费用的。

TOP期刊提供江西科学1、刊内邮箱：2、刊内电话：0791-该刊被以下数据库收录：国家新闻出版总署收录、中国知网收录期刊、维普中文期刊全文收录、万方数据库全文收录期刊、中国科技论文统计源期刊、中国科学引文数据库、中国学术期刊综合评价数据库、中国期刊网、中国学术期刊(光盘版)、中国核心期刊(遴选)数据库、中国学术期刊综合评价数据库(CAJCED)、中国期刊全文数据(CJFD)库核心期刊：中国科技核心期刊期刊荣誉：中国科技核心期刊国家期刊奖、国家“双奖”期刊、国家“双效”期刊、中科双效期刊、1992年6月荣获首届江西省优秀科技期刊二等奖、1992年荣获首届全国优秀科技期刊三等奖、1996年荣获第二届江西省优秀科技期刊一等奖、1997年荣获第二届全国优秀期刊三等奖、1997年10月荣获第二届华东地区优秀期刊奖、1997年10月荣获江西省首届期刊优秀专栏奖、1999年7月荣获首届江西省优秀期刊奖、2002年荣获第三届华东地区优秀期刊奖、2004年12月荣获江西省第二届优秀期刊奖重点期刊、《CAJ-CD规范》执行优秀奖期刊江西科学杂志社已发表论文目录：1、平行板电容器的等效计算分析丁舒2、探地雷达探测岩溶灾害的研究杨妮3、论健康建筑及其物理环境刘萌;周伟4、静不定结构位移计算及其应用汪礼顺5、大断面盾构隧道施工技术问题研究任大龙6、我国地方基础教育发展状况综合评估姬文鸽7、一类特殊线性方程组的直接解法梅芳;曾春华8、基于差分滤波的改进傅氏算法李伟中;杨丰萍9、高密度电法在岩溶探测中的应用刘济鹏;何祺10、白栎淀粉加工技术研究刘仁林;汪玉如;廖为明11、无中心通信系统中呼叫控制层协议的设计余?12、双频金属探测系统解调电路的设计朱擘;孙丽兵13、时间序列在变形监测中的应用陈青;罗志清;吴芸芸14、江西雨季结束日期的划分及气候学特征分析黄彩婷15、一种基于模糊熵划分的边缘检测算法饶智勇;颜七笙16、城市中央商务区停车问题调查及解决方案张哲;冯彬特别说明：本网站内容都来源于互联网，供浏览者学习、欣赏，使用原则非商业性或非盈利性用途，使用者不得侵犯本网站及相关权利人的合法权利。

平行板电容器的电容计算公式一、电容器的基本概念1.电容器：电容器是一种能够储存电荷的电子元件，通常由两块金属板（导体）组成，之间隔有一层绝缘材料（电介质）。

2.电容：电容是电容器容纳电荷的能力，单位为法拉（F）。

二、平行板电容器1.结构：平行板电容器由两块平行的金属板组成，中间隔有一层绝缘材料。

2.电容计算公式：平行板电容器的电容计算公式为：C = εS / (4πkd)C：电容（法拉，F）ε：电介质的相对电容率（无量纲）S：金属板的面积（平方米，m²）k：库仑常数，约为9 × 10^9 N·m²/C²（牛顿·米²/库仑²，N·m²/C²）d：金属板之间的距离（米，m）三、影响平行板电容器电容大小的因素1.电介质材料：电介质的相对电容率越大，电容器的电容越大。

2.金属板的面积：金属板的面积越大，电容器的电容越大。

3.金属板之间的距离：金属板之间的距离越小，电容器的电容越大。

4.电荷量：电容器所带的电荷量越多，电容器的电容越大。

但电容器的电容与所带的电荷量无关，电容器所能容纳的电荷量取决于其电容和电压。

四、电容器的应用1.滤波器：利用电容器的频率特性，实现信号的滤波功能。

2.耦合和去耦：在电子电路中，利用电容器实现信号的耦合和去耦功能。

3.充放电：电容器可以储存电能，实现电路的充放电功能。

4.能量存储：电容器可以储存能量，广泛应用于能源存储和转换领域。

平行板电容器的电容计算公式是描述电容器电容大小的重要公式，掌握该公式及其影响因素，有助于我们更好地理解和应用电容器。

习题及方法：1.习题：一个平行板电容器，其金属板面积为2平方米，电介质为空气（相对电容率约为1），板间距离为0.01米，求该电容器的电容。

C = εS / (4πkd)将已知数值代入公式：C = 1 × 2 / (4π × 9 × 10^9 × 0.01)C ≈ 8.31 × 10^-12 F答案：该电容器的电容约为8.31 × 10^-12法拉。

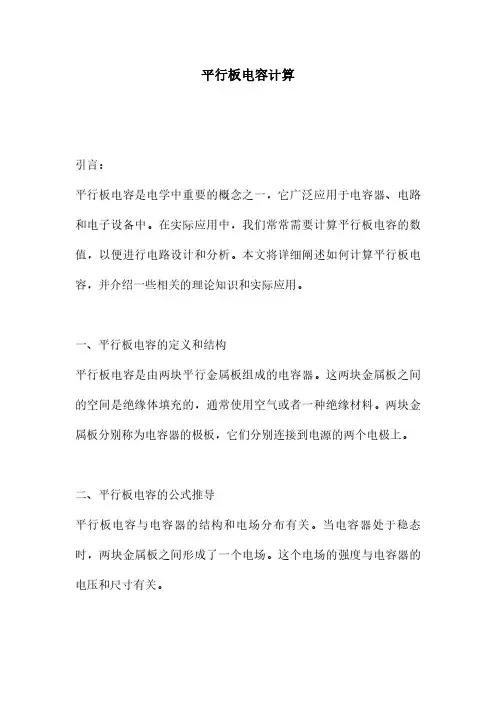

平行板电容计算引言：平行板电容是电学中重要的概念之一，它广泛应用于电容器、电路和电子设备中。

在实际应用中，我们常常需要计算平行板电容的数值，以便进行电路设计和分析。

本文将详细阐述如何计算平行板电容，并介绍一些相关的理论知识和实际应用。

一、平行板电容的定义和结构平行板电容是由两块平行金属板组成的电容器。

这两块金属板之间的空间是绝缘体填充的，通常使用空气或者一种绝缘材料。

两块金属板分别称为电容器的极板，它们分别连接到电源的两个电极上。

二、平行板电容的公式推导平行板电容与电容器的结构和电场分布有关。

当电容器处于稳态时，两块金属板之间形成了一个电场。

这个电场的强度与电容器的电压和尺寸有关。

根据高斯定理，两块金属板之间的电场强度E与电容器的电荷量Q 和电容器之间的距离d有关。

根据电场强度的定义，E=V/d，其中V为电容器的电压。

电容器的电荷量Q与电场强度E和电容器的电容C有关。

根据电容的定义，C=Q/V。

综合以上两个公式，我们可以得到平行板电容的公式：C=ε0*A/d其中，C为电容，ε0为真空介电常数，A为电容器的极板面积，d 为两块金属板之间的距离。

三、平行板电容的计算实例为了更好地理解平行板电容的计算方法，我们来看一个具体的实例。

假设有一个平行板电容器，两块金属板的面积为10cm^2，两块金属板之间的距离为0.1mm。

我们需要计算这个平行板电容器的电容。

首先，我们可以根据公式C=ε0*A/d，计算出电容的数值。

由于真空介电常数ε0的数值为8.85x10^-12F/m，将面积的单位转换为m^2，距离的单位转换为m，代入公式计算，可得：C=8.85x10^-12F/m*0.01m^2/0.0001m=8.85x10^-10 F=885pF所以，这个平行板电容器的电容为885pF。

四、平行板电容的应用平行板电容广泛应用于各种电子设备和电路中，其中一些典型的应用包括：1.平行板电容器作为储能元件，在电路中存储电荷并提供电能；2.平行板电容器作为滤波器，用于过滤电路中的杂散信号和噪声；3.平行板电容器作为传感器，利用电容的变化来测量温度、湿度等物理量；4.平行板电容器作为触摸屏和显示屏的重要组成部分，用于感应和控制用户的触摸动作；5.平行板电容器在微电子制造中的应用，用于制作集成电路和其他电子元件。
