电气二次图识图技巧秦国强一、二次图说明图中所有的回路都没有被供电，所有电器的触点均表示在线圈没有通电或触点未受到机械外力作用、没有发生机械动作时的位置。

对接触器和继电器来说，是在动铁心未被吸合时的位置，即主触点和辅助常开触点是断开的，辅助常闭触点是闭合的；对按钮来说，是在未按下时的位置，即常开触点是断开的，常闭触点是闭合的。

对于阀门电动头来说，48VDC控制回路中各限位开关的触点位置对应于阀门全关状态。

二、电气设备符号在阅读电气原理图时，必须熟悉图中各器件的符号和作用。

常用电气符号见附录一。

电气设备代码见附录二。

三、识图技巧看图方法：先交流，后直流；交流看电源，直流找线圈；抓住触点不放松，一个一个全查清。

（参考《怎样看电气二次回路图》一书）我个人的理解是：直流回路是为了控制交流回路，先看交流回路可以明确整张电气图的主旨。

而且通常来说交流回路比较简单，容易看懂。

交流回路先看电源，再依接线找到设备。

直流回路先看继电器线圈，找到线圈后，再找出与之相应的触点，根据触点的闭合或断开引起回路的变化情况进行分析，直至查清整个控制回路的动作过程。

电气原理图都是“分块”的，即图中接线明显分为几个部分，包括交流主电路、110VDC和48VDC 控制部分、状态指示和报警辅助电路。

拿到图纸后，先看最上边的提示部分（如下图110V直流控制），就可快速、清楚地了解每组接线的作用。

在分析控制回路的逻辑时，很实用的一个办法是采用反向推理。

即先明确回路的控制目标，然后去分析正常工作时的线圈及触点状态和故障出现后的动作逻辑。

从比较简单的接线入手，由易到难，由已经明确的来反推自己有疑问的部分。

举个例子，380V电动机控制二次接线图（如右图）中，继电器K204通常用于报警和状态指示的控制；K204失电时故障灯（黄灯）亮，由此去判定与线圈K204串联的触点的状态就很简单了：K212得电，即试验盒插入；热继电器F4动作；熔断器动作，S301触点1-2断开；上述三种情况使线圈K204串联的常闭触点断开，K204失电，触点1-9闭合，黄灯亮。

（2）二次原理接线图的画法1. 整体式画法整体式画法将二次设备以较为形象的整体形式表示（线圈与触点画在一起），主要体现构成整套装置所需的二次设备及相互接线关系。

优点：能表明各二次设备的构成、数量及电气连接情况，图形直观形象，便于设计构思和记忆。

缺点：不便于阅读和理解其工作原理。

2. 展开式画法展开式画法是以电气回路为基础，将继电器整个元件的线圈、触点按保护动作的顺序，自左而右，自上而下绘制的接线展开图。

其特点是分别绘制电源回路、主电路、控制电路、信号电路等回路。

电气设计在线教学狄老师；各继电器的线圈和触点也分开，分别画在它们各自所属的回路中，并且属于同一个继电器或元件的所有部件都应注明同样的符号。

优点：接线清晰、易于阅读，便于了解整套装置的动作程序和工作原理，特别是在表现一些复杂装置时，其优点更为突出。

1）电源回路每台电动机应有各自的控制电源。

并宜接自本台电动机主回路隔离保护电器之后、控制电器之前。

这是因为如果多台电动机共用同一路控制电源。

则各台电动机的控制回路就不能分割，既不能独立安全检修，而且一旦故障还将同时停机，造成更大损失。

控制电源应装设隔离电器和短路保护电器。

隔离和短路保护电器可选用螺旋式熔断器或带隔离功能的微型断路器。

应装设控制电源指示灯。

2）控制回路控制回路一般是由开关、按钮、信号指示，以及接触器、继电器的线圈和各种辅助触点构成，无论简单或复杂的控制回路，一般均是由各种典型控制电路（如延时电路、联锁电路、顺控电路等）组成。

电动机的启动控制电路是其控制电路的主要组成部分。

电动机常用的启动方式有全压启动、降压启动和软启变频启动。

常用的降压启动方式有星―三角降压启动和自耦变压器降压启动。

3）信号回路信号回路设计是各种电气设备能否实现自动控制的关键。

信号回路可分为控制信号和反馈信号两类：控制信号回路就是接受各种外部控制指令，对电动机实现控制：反馈信号回路则是通过接通各种声光信号。

反映电动机的各种状态。

（完整版）看⼆次图纸的基本⽅法⼆次图纸的阅图⽅法⼀、电⼒系统构成⼀次设备是指直接⽣产、输送和分配电能的⾼压电⽓设备。

包括发电机、变压器、断路器、隔离⼑闸、电流互感器、电压互感器、母线、输电线路、电⼒电缆、电抗器、电容器、电动机等。

⼀次接线系统正是由⼀次设备相互连接，构成的电⽓回路。

⼆次设备是指对⼀次设备的⼯作进⾏监测、控制、调节、保护以及为运⾏、维护⼈员提供运⾏⼯况或⽣产指挥信号所需的低压电⽓设备。

如控制开关、熔断器、继电器、控制电缆、继电保护装置、安全⾃动装置等。

由⼆次设备相互连接，构成的对⼀次设备进⾏监测、控制、调节和保护的电⽓回路称为⼆次回路或⼆次接线系统。

⼆、⼆次回路的重要性在发电⼚或变电所中，⼀次设备是重要的，⼆次设备也是重要的。

因为⼀次设备和⼆次设备构成⼀个整体，只有⼆者都处在良好的状态，才能保证电⼒⽣产的安全。

⼆次回路的故障常会破坏或影响电⼒系统的正常运⾏。

例如某变电站差动保护的⼆次回路接线错误，则当主变带的负荷较⼤或发⽣穿越性相间短路时，就会发⽣误跳闸；若线路保护接线出错，⼀旦系统发⽣故障，则可能会使断路器该跳闸的不跳，不该跳闸的却跳了闸，就会造成设备损坏、电⼒系统⽡解的⼤事故；（2003年8⽉14⽇美加⼤停电：俄亥俄州某发电⼚的⼯作⼈员未能及时处理电⼒线路故障，造成电⼚停运，继⽽导致了美国⼋个州和加拿⼤东部⼤停电。

这次历史上最⼤规模的停电波及美国的很多城市，纽约市在断电29个⼩时后才全部恢复电⼒供应，加拿⼤安⼤略省的部分城市也受到影响。

停电影响了地铁、电梯以及机场的正常运营，在⼀些地⽅造成了交通拥堵，给⼤约5000万左右市民的⼯作和⽣活造成了极⼤不便。

）；若测量回路有问题，就将影响计量，少收或多收⽤户的电费，同时也难已判定电能质量是否合格。

因此⼆次回路虽⾮主体，但它在保证电⼒⽣产的安全，向⽤户提供合格的电能等⽅⾯起着极其重要的作⽤。

三、常见的⼆次接线图种类发电⼚及变电站的⼆次接线图数量很多，常见的⼆次接线图有三种形式，即为原理接线图、展开接线图、安装接线图。

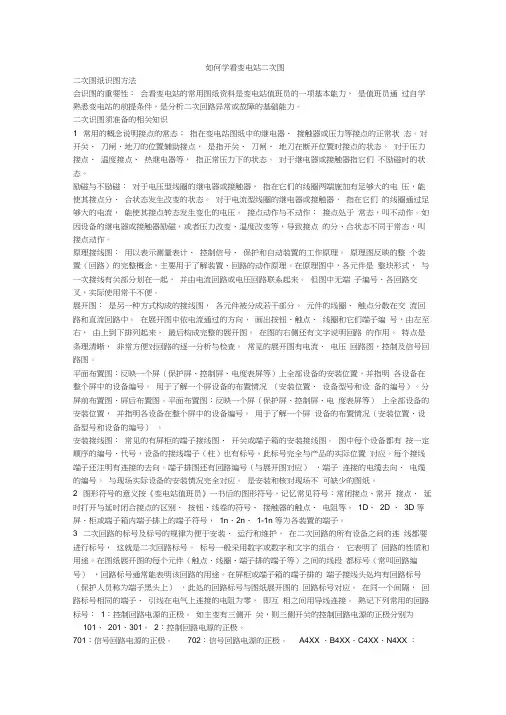

如何学看变电站二次图二次图纸识图方法会识图的重要性：会看变电站的常用图纸资料是变电站值班员的一项基本能力，是值班员通过自学熟悉变电站的前提条件，是分析二次回路异常或故障的基础能力。

二次识图须准备的相关知识1 常用的概念说明接点的常态：指在变电站图纸中的继电器、接触器或压力等接点的正常状态。

对开关、刀闸、地刀的位置辅助接点，是指开关、刀闸、地刀在断开位置时接点的状态。

对于压力接点、温度接点、热继电器等，指正常压力下的状态。

对于继电器或接触器指它们不励磁时的状态。

励磁与不励磁：对于电压型线圈的继电器或接触器，指在它们的线圈两端施加有足够大的电压，能使其接点分、合状态发生改变的状态。

对于电流型线圈的继电器或接触器，指在它们的线圈通过足够大的电流，能使其接点转态发生变化的电压。

接点动作与不动作：接点处于常态，叫不动作。

如因设备的继电器或接触器励磁，或者压力改变、温度改变等，导致接点的分、合状态不同于常态，叫接点动作。

原理接线图：用以表示测量表计、控制信号、保护和自动装置的工作原理。

原理图反映的整个装置（回路）的完整概念，主要用于了解装置、回路的动作原理。

在原理图中，各元件是整块形式，与一次接线有关部分划在一起，并由电流回路或电压回路联系起来。

但图中无端子编号、各回路交叉，实际使用常干不便。

展开图：是另一种方式构成的接线图，各元件被分成若干部分。

元件的线圈、触点分散在交流回路和直流回路中。

在展开图中依电流通过的方向，画出按钮、触点、线圈和它们端子编号，由左至右，由上到下排列起来，最后构成完整的展开图。

在图的右侧还有文字说明回路的作用。

特点是条理清晰，非常方便对回路的逐一分析与检查。

常见的展开图有电流、电压回路图，控制及信号回路图。

平面布置图：反映一个屏（保护屏、控制屏、电度表屏等）上全部设备的安装位置，并指明各设备在整个屏中的设备编号。

用于了解一个屏设备的布置情况（安装位置、设备型号和设备的编号）。

分屏前布置图、屏后布置图。

看电气二次图基本要领及解释（三个一起看明白）一、先交流，后直流先看二次接线图的交流回路，把交流回路看懂后，根据交流回路的电气量以及在系统中发生故障时这些电气量的变化特点，向直流逻辑回路推断，再看直流回路。

一般说来，交流回路比较简单，容易看懂。

二、交流看电源，直流找线圈交流回路要从电源入手。

交流回路由电流回路和电压回路两部分组成，先找出它们由哪些电流互感器或哪一组电压互感器来的？在两种互感器中传变的电流或电压量起什么作用？与直流回路有什么关系？这些电气量是由哪些继电器反应出来的，它们的符号是什么？然后再找与其相应的触点回路。

这样就把每组电流互感器或电压互感器的二次回路中所接的每个继电器一个个分析完，看它们都用在什么回路？跟哪些回路有关？三、抓住触点不放松，一个一个全查清找到继电器的线圈后，再找出与之相应的触点。

根据触点的闭合或开断引起回路变化的情况，再进一步分析，直至查清整个逻辑回路的动作过程。

四、先上后下，先左后右，屏外设备一个也不漏这个要领主要针对端子排图和屏后安装图而言。

看端子排图一定要配合展开图来看，展开图有如下规律：①直流母线或交流电压用粗线条表示，以示区别。

②继电器和每一个小的逻辑回路的作用都在展开图的右侧注明。

③继电器和电气元件之间的连接线段都有数字编号（称回路标号）。

④继电器的文字符号和其本身触点的文字符号相同。

⑤直流正极按奇数顺序标号，负极回路按偶数顺序标号。

回路经过元件（如线圈、电阻、电容等）后，其标号也随之改变。

⑥常用的回路都给在固定的编号，如断路器跳闸回路用33，133，233等，合闸回路用3，203等。

⑦交流回路的标号除用三位数以外，前面加注文字符号。

交流回路使用的数字范围是：电压回路为600-799；电流回路为400-599。

它们的个位数字表示不同的回路；十位数字表示互感器的组数。

回路使用的标号组，要与互感器文字符号前的数字序号相对应。

如：1LH 电流互感器的A相回路标号应是A411-A419；电压互感器2YH的A 相回路标号应是A621-A629。

二次图内符号含义学习二次图前应该首先知道二次图内各符号所代表的含义或装置。

下面表格中列举了本图中一些常见符号：进线柜一次接线示意图进线开关柜交流电流回路1、计量回路计量回路的作用主要是将小电流传至智能电度表中，用于电能的计算。

检修或更换电度表时切记勿将电流互感器二次侧开路。

2、测量回路测量回路主要是将小电流传至综保装置，用于电流的检测。

后台显示的电流即取于此处。

3、线路保护回路此图中故障录波的作用就是实时监控电流变化，在发生故障时为判断故障提供判断依据，提高故障处理速度。

4、母线保护回路同样是监控电流变化，达到故障设定值作用于跳闸或告警。

5、零序保护回路线路柜后面都可看到在电缆上装有零序电流互感器，作用就是监控零序电流，将信号传至小电流选线装置柜用于告警及故障查找，再传至综保装置用于告警或跳闸。

进线开关柜交流电压回路1、电度计量图中DFY也相当于一个接线端子，不过次接线端子上带有短接片，即可将电流互感器短路，也可将电压互感器开路。

进线开关柜开入开出原理图1、综保装置外部开入开出接线图此图中QA为柜内控母小空开，QF、S8、S9、S均为断路器内部触点，S8为试验位置触点，S9为工作位置触点，在试验位置时S8闭合，离开实验位置时S8断开，到达工作位置时S9闭合，离开后S9断开。

S为断路器储能触点，储能成功闭合，未储能断开。

QK为开关柜上远方/就地转换开关，JD为接地刀触点，接地刀合上就闭合，接地刀拉开为断开。

6LP为开关柜上置检修状态压板。

2、综保装置内部开入开出接线图图中KKJ为合后位置继电器，可以用于区分是正常分闸还是故障分闸。

TWJ为跳位继电器，用于综保上跳位指示。

HWJ为合位继电器，用于综保上合位指示。

进线开关柜控制原理图上图为开关柜的控制原理图，看懂此图也就知道了我们的开关柜是怎么控制的，都经过哪些设备控制分合的。

QA为控制小母线空开，In为综保装置，KK为合分闸转换开关，HC为合闸线圈，TQ为分闸线圈，Y1为合闸闭锁电磁铁，LP都为压板，DL为断路器内辅助触点。
