电工识图(二).

电工识图基本知识电工识图基本知识电气控制电路和电气设备的安装、设计调试与维修都要有相应的电气图作为依据或参考。

电气图是根据国家制订的图形符号和文字符号标准，按照规定的画法绘制出的图纸。

它是电气工程技术的语言，凡从事维修的电工，必须掌握识读电气图。

一、电工识图的基础知识1 、电气图的分类电气原理图(维修中用得较多)、电气安装接线图(维修中用得较多)、电气系统图、方框图、展开接线图、电器元件平面布置图、系统图。

1)电气原理图是用电气符号、按工作顺序排画的，详细表示了电路中电气元件、设备、线路的组成以及电路的工件原理和连接关系，而不考虑电气元件、设备的实际位置和尺寸的一种简图。

2)电气安装接线图它是根据电气原理图和位置图编制而成的，主要用于电气设备及电气线路的安装接线、检查、维修和故障处理。

又可分为单元接线图、互连接线图、端子接线图。

2、电气图中区域的划分标准的电气图(电气原理图)对图纸的大小(图幅)、图框尺寸和图区编号均有一定的要求。

图框线上、下方横向有阿拉伯数字1，2，3等，图框线，左、右纵向标有大写字母A、B、C等，这些是图区编号，是为了便于检索图中的电气线路或元件，方便阅读、理解全线路的工作原理而设置的，俗称“功能格”。

3、电气图中符号位置索引为了便于查找电气图中某一元件的位置，通常采用符号索引是由图区编号中代表(横向)的字母和代表列(纵向)的数字组合，必须时还须注明所在图号、页次。

4、电气符号在电气图早的电气符号是国家统一规定的，它包括图形符号、文字符号和回路符号。

图形符号：基本符号、?一般符号、? 明细符号。

基本符号：基本文字符号(单、双字母符号)、辅助文字符号、明细符号技术数据的表示方法5、电气图识图的一般方法(1)查阅文字说明----包含系统功能、电气原理、元器件，明细等技术说明资料。

(2)系统模块分解---一般对原理图、逻辑图、流程图等按功能模块分解。

而对接线图往往安装制作的位置模块分解。

学会二次原理图看图技巧，零基础电工学会识图看图一看就懂一，材料清单我们看图前要了解图中，图形符号和实物和型号规格二，一次原理主回路接线图1，进线电源是母线的大小，在母线上接了，浪涌保护器，和熔断器2，电源经过开关QF和电流互感器TA，1KM，主接触器2KM，三角接触器3KM，星形接触器KH，在三角运行时作过载保护，在星形接触器起动时没有过载保护2，在按下起动按钮后，1KM和3KM同时起动，没有串接过载保护，只有在1KM，2KM动作时在2KM处串了过载保护三，电压测量回路电压测量回路，从QF断路器的出线端引出电压给计量回路U2，V2，W2，和N，再经过3个熔断器，起到对二次回路保护作用，线号分别是U601,，V601，W601，N600，也可用A601，B601，C601，N600，从熔断器出来经过一个接线盒XH，接线端子为1，5，9，13这个接线盒有个连接片，上下接通专用于电能表，从接线盒出来的线号为UVW602和N601，接入电能表PJ在接线图中可以体现电压进线接到电能表的那里，在接线图中它是一个接线盒，接线盒中有很多接线端子，1，5，9，13接线端子接电压进线，接线盒中画的很清楚，通过连接片上下端子连接，从电流互感器和电压进线到接线盒，再从接线盒到电能表电流回路从电流互感器出来U411，V411，W411，N411到接线盒的接线端子2，6，10，11，然后3，7，11是保护并接线再接地，电流互感器的S1接到接线盒，S2串起来接地，从接线盒的出线接到电能表PJ，电能表再串到电流表PA，这样就形成了电流测量回路，带了电能和仪表电压测量回路电压测量一般不管打到任意档位，他只有两先电压会转换过来，电压转换开关打到AB时，它的1和2接通接入电压表的上端，7和8接通接入电压表的下端，电压两相为线电压，这样可以完整的测试线电压当转换开关打到AC档位时，3和4接通接入电压表的下端，9和10接通接入电压表的上端，为AC线电压当转换开关打到BC档位时，5和6接通接入电压表的上端，11和12接入电压表的下端。

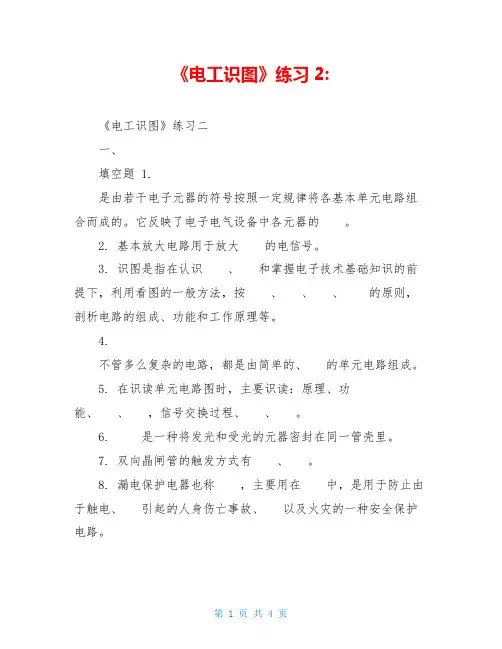

《电工识图》练习2:《电工识图》练习二一、填空题 1.是由若干电子元器的符号按照一定规律将各基本单元电路组合而成的。

它反映了电子电气设备中各元器的。

2. 基本放大电路用于放大的电信号。

3. 识图是指在认识、和掌握电子技术基础知识的前提下，利用看图的一般方法，按、、、的原则，剖析电路的组成、功能和工作原理等。

4.不管多么复杂的电路，都是由简单的、的单元电路组成。

5. 在识读单元电路图时，主要识读：原理、功能、、，信号交换过程、、。

6. 是一种将发光和受光的元器密封在同一管壳里。

7. 双向晶闸管的触发方式有、。

8. 漏电保护电器也称，主要用在中，是用于防止由于触电、引起的人身伤亡事故、以及火灾的一种安全保护电路。

9. 当人体触电，电源经人体到地的工频电流为时，就有麻手的感觉，当通过人体的工频电流为，持续时间超过时，就有可能造成生命危险。

10. 配电系统中的用电设备根据电压分为和。

11. 基本放大电路用于放大微弱的电信号，有4个要素：、输出端接负载、、。

12. 电路图中通常将电源线或双电源中的正电源引线安排在元器的，将地线或双电源中的负电源引线安排在元器的。

13. 交流型固态继电器（SSR）可分为（过零触发型）和（调相型）两种。

14. 电力网的主要作用是、。

电力网一般由和变电所及与之相连接的电路线路组成，负责将发电厂生产的电能传送到用户。

15. 电气主电路图，除特殊情况外，几乎无一例外地画成，并以母线为核心将各个项目联系在一起。

16. 低压配电线路一般是指从或送到各低压配电箱的低压线路。

17. 在制图规则里规定，电路图中各触电都是电器元在没有的情况下的原始状态。

18. 有时为了识图的方便，，可将全图或图中的一部分改画成某种激励下的状态图。

19. ，就是保护电路的动作时间与继电器中通过的短路电流的大小成反比关系，短路电流越大，动作时间越短，因此也称为或。

20. 通常情况下，照明装置采用交流供电，少数情况下采用交流供电。

电气识图方法一、电气图定义：用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。

二、电气图分类：1、电器控制线路图2、电子线路图3、建筑电气平面图4、建筑弱电电气工程图5、印制板电路图三、识图的基本方法和步骤(一)基本方法1、结合电工基础知识识图：要想准确、迅速地看懂电气图,必须具备一定的电工基础知识。

2、结合电器元件的结构和工作原理识图：应了解这些元器件的性能、结构、工作原理、相互控制关系以及在整个电路中的地位和作用。

（1）、配电电路中的负荷开关、自动空气开关、熔断器、互感器，仪表。

（2）、电力拖动电路中常用的各种继电器、接触器和各种控制开关等（3）、电子电路中，常用的各种二极管、晶体管、晶闸管、电容器、电感器以及各种集成电路等3、结合典型电路识图: 典型电路就是常见的基本电路4、结合有关图纸说明识图：有助于了解电路的大体情况，便于抓住看图的重点5、结合电气图的制图要求识图：规则和要求是为了加强图纸的规范性、通用性和示意性而提出的。

（二）基本步骤1．看图纸说明：图纸说明包括图纸目录、技术说明、元器件明细表和施工说明等2．看主标题栏：了解电气图的名称及标题栏中有关内容3．看电路图：先要分清主电路和控制电路、交流电路和直流电路, 其次按照先看主电路，再看控制电路的顺序读图。

名称符号应用范围直流电适用于直流电的设备的铭牌上，以及用来表示直流电的端子交流电适用于交流电的设备的铭牌上，以及用来表示交流电的端子正极表示使用或产生直流电设备的正端负极表示使用或产生直流电设备的负端电池检测表示电池测试按钮和表明电池情况的灯或仪表电池定位表示电池盒本身及电池的极性和位置整流器表示整流设备及其有关接线端和控制装置表示电气设备可通过变压器与电力线连接的开关、控制器、连接变压器器或端子，也可用于变压器包封或外壳上熔断器表示熔断器盒及其位置测试电压表示该设备能承受500V的测试电压危险电压表示危险电压引起的危险接地表示接地端子表示在发生故障时防止电击的与外保护导线相连接的端子，或与保护接地保护接地相连接的端子接机壳、接机架表示连接机壳、机架的端子输入表示输入端输出表示输出端过载保护装置表示一个设备装有过载保护装置调到最小表示量值调到最小值的控制调到最大表示量值调到最大值的控制灯、照明设备表示控制照明光源的开关4．看接线图：（1）接线图是以电路图为依据绘制的，因此要对照电路图来看接线图。

四种基本电路图一、点动控制点动控制又称为寸动控制，顾名思义就是按动按钮开关，电动机得电启动运转；当松开按钮开关后，电动机失电停止运转。

点动控制是电路中最基基础的控制电路，广泛应用在电路中。

工作原理：当按下按钮SB，交流接触器工作线圈得电吸合，其主触点瞬间闭合，接通三相电源，电动机得电启动运行；当松开按钮SB，交流接触器工作线圈失电断开，主触点瞬间断开，断开三相电源，电动机失电停止运转。

二、自锁控制自锁控制就是依靠接触器或者继电器自身的常开辅助触点，而使其工作线圈保持通电的现象。

它与点动控制最大区别是，点动控制是接通接触器线圈电源后，松开启动按钮后接触器线圈立马断电，电机停止；而自锁控制，当接触器线圈得电后，松开启动按钮，接触器线圈依然保持通电。

自锁控制在控制电路中可以起到很好的失压和欠压保护作用，当电路电源由于某种原因，导致电压下降，电压低于85%时，接触器的电磁系统所产生的电磁力克服不了弹簧的反作用力，因而释放，主触点打开，自动切断主电路，达到欠压保护。

当电路断电时，接触器工作线圈失电释放，自锁触点断开，当再次来电时，电机不会立刻启动，必须重新按动启动按钮SB，电机才能再次工作，起到失压保护。

工作原理：启动时，按动启动按钮SB2，接触器工作线圈得电吸合，主触点闭合，三相电源接通，电机得电运行。

在交流接触器工作线圈得电吸合同时，接触器并联在启动按钮SB2上的辅助触点闭合自锁，在启动按钮SB2松开后，电流经辅助触点保持接触器工作线圈通电吸合，所以主触点不会断开，电机保持正常工作。

三、互锁控制互锁控制简单理解就是两者相互制约。

比如有一台电机可以左右运行，如果没有相互制约，同时启动势必造成电源短路，因此约定左边运行时右边不能运行，右边运行时左边不能运行，这样的相互制约就是互锁。

互锁一般通过软件编程、接触器或继电器常闭触点、按钮的动断触点来实现。

自锁控制与互锁控制两者区别是，自锁是保证启动按钮松开后，保持接触器线圈持续通电，而互锁是保证两个接触器不会同时启动。

电工识图知识点归纳总结一、电工图纸的分类和用途1. 按用途分类电工图纸按其用途可以分为安装图、接线图、原理图等。

其中，安装图用于设备的安装和布置，接线图用于设备的接线连接，原理图用于显示电气控制原理。

2. 按制图规范分类电工图纸可以分为国家标准图纸、行业标准图纸和企业标准图纸。

国家标准图纸是由国家颁布的电气制图标准规范所制定的图纸，行业标准图纸是由各个电气行业组织或协会所编制的电气制图标准规范，而企业标准图纸则是由各个企业自行制定的电气制图标准规范。

3. 按制图内容分类电工图纸可以分为单线图和多线图。

单线图是以一条线代表一种电气设备的连接关系，而多线图则是以多条线表示电气设备的连接关系。

4. 电工图纸的用途电工图纸主要用于指导设备的安装、维护和维修。

通过电工图纸，可以清楚地了解设备的布局和连接方式，以及设备之间的控制原理，对于维修人员来说，也可以通过电工图纸来准确地排除设备故障。

二、电气元件符号和标识1. 标准符号电气元件符号是电气制图中使用的一种特定符号，它表示了电气元件的种类、型号、尺寸等信息。

标准符号是根据国家或行业标准规定的，它具有一定的统一性和规范性。

2. 基本符号常见的电气元件符号有电源符号、电动机符号、开关符号、保护器符号等。

这些基本符号是电气制图中常见的，掌握这些符号可以帮助电工人员准确地理解和解读电气图纸。

3. 比例和尺寸电气图纸中的元件符号具有一定的比例和尺寸，这些比例和尺寸应该符合标准规范的要求。

在制图过程中，需要严格按照比例和尺寸进行标注，以确保电气图纸的准确性。

4. 标识位置电气元件符号的标识位置应该清晰、明确，不模糊不混淆。

在制图过程中，需要将符号标识在合适的位置，以便于电工人员准确地识别和理解。

三、电气线路的连接方式1. 串联串联是将多个电气元件按照一定顺序依次连接在一起的一种连接方式。

在串联连接中，电流会依次通过每个电气元件，电压会在各个电气元件之间分配。

2. 并联并联是将多个电气元件同时连接在同一电源回路中的一种连接方式。

电气识图的步骤和方法-老鬼blog（记于淮北相山）一、看电气图的一般步骤1．详看图纸说明拿到图纸后，首先要仔细阅读图纸的主标题栏和有关说明，如图纸目录、技术说明、电器元件明细表、施工说明书等，结合已有的电工知识，对该电气图的类型、性质、作用有一个明确的认识，从整体上理解图纸的概况和所要表述的重点。

2．看概略图和框图由于概略图和框图只是概略表示系统或分系统的基本组成、相互关系及其主要特征，因此紧接着就要详细看电路图，才能搞清它们的工作原理。

概略图和框图多采用单线图，只有某些380／220V低压配电系统概略图才部分地采用多线图表示。

3．看电路图是看图的重点和难点电路图是电气图的核心，也是内容最丰富、最难读懂的电气图纸。

看电路图首先要看有哪些图形符号和文字符号，了解电路图各组成部分的作用、分清主电路和辅助电路，交流回路和直流回路。

其次，按照先看主电路，再看辅助电路的顺序进行看图。

看主电路时，通常要从下往上看，即先从用电设备开始，经控制电器元件，顺次往电源端看。

看辅助电路时，则自上而下、从左至右看，即先看主电源，再顺次看各条支路，分析各条支路电器元件的工作情况及其对主电路的控制关系，注意电气与机械机构的连接关系。

通过看主电路，要搞清负载是怎样取得电源的，电源线都经过哪些电器元件到达负载和为什么要通过这些电器元件。

通过看辅助电路，则应搞清辅助电路的构成，各电器元件之间的相互联系和控制关系及其动作情况等。

同时还要了解辅助电路和主电路之间的相互关系，进而搞清楚整个电路的工作原理和来龙去脉。

4．电路图与接线图对照起来看接线图和电路图互相对照看图，可帮助看清楚接线图。

读接线图时，要根据端子标志、回路标号从电源端顺次查下去，搞清楚线路走向和电路的连接方法，搞清每条支路是怎样通过各个电器元件构成闭合回路的。

配电盘(屏)内、外电路相互连接必须通过接线端子板。

一般来说，配电盘内有几号线，端子板上就有几号线的接点，外部电路的几号线只要在端子板的同号接点上接出即可。

电工应用识图与仪表测量试题及参考答案试题一、填空题（每空1分，共13分）1．测量方式主要有_______________和_______________两种方式。

2．偶然误差是一种_______________和_______________都不确定的误差，处理的依据是概率统计方法。

3．单相电度表的基本结构一般是由_______________部分、_______________部分、______________部分和_______________部分等组成的。

4．电桥分为_______________电桥和_______________电桥两大类。

5．电动机的正反转控制开关的挡位是_______________、_______________、_______________。

二、选择题（每个小题4分，共20分。

在每小题所给出的四个选项中，只有一项是正确的，将正确答案前的字母填的题后括号内）6．保护接地的符号是（）7．Y—△起动器的作用是（）A．电路变化B．接地保护C．降压起动D．增加动力8．一次回路中的FR元件的作用是（）A．断电保护B．过压保护C．降压保护D．过载保护9．关于功率表，以下说法正确的是（）A．电压线圈和电流线圈都与负载并联B．电压线圈和电流线圈都与负载串联C．只有电压线圈与负载串联D．电压线圈与负载并联，电流线圈与负载串联10．用万用表的R×100挡和R×1k挡测量晶体二极管的正向电阻时，发现两挡所测阻值不同，其原因是（）A．操作错误B．表内电池变化C．两挡位的表笔电压不同D．电流不同三、名词解释（每小题3分，共24分）11．保护接零：12．保护接地：13．相对误差：14．一次回路：15．二次回路：16．比较法：17．绝对误差：18．系统误差：四、计算题（每小题15分，共45分）19．电流表a测量5A电流时，绝对误差为0.1A，电流表b测量10A电流时，其绝对误差为1A，试比较哪一只电流表测量的准确度更高？20．用1.0级量限为50V的电压表测量某电压时，其读数为30V，试求本次测量可能出现的最大相对误差。

《电工应用识图》教学设计学校：大连市经济贸易学校授课班级：15级16班授课教师：闫纪凤授课时间：2016年3月3日课题认识图形符号课型新授教学目标知识目标理解图形符号、符号要素、限定符号、一般符号、方框符号的概念；了解图形符号常见的组合规律；能力目标会组合常用的图形符号；能识别常用的图形符号及易混淆的图形符号。

情感目标通过对基本文字符号的认识，培养学生严谨的工作态度。

教材分析重点图形符号、要素符号、限定符号、一般符号的概念。

难点图形符号在使用时的方法和规则。

关键了解图形符号常见的组合规律；教具资料教材，课件，图片等。

教学方法展示法，讲授法，讨论法，分析法等。

教学环节教学内容教师调控学生活动时间分配一二三组织教学：教师清点人数，组织学生准备好课上需要的资料。

引入新课：说明学习本节课的学习目标。

理解图形符号、符号要素、限定符号、一般符号、方框符号的概念；了解图形符号常见的组合规律；讲授新课：在电气图中各种电气设备、装置及元器件不可能以实物表示，只能以一系列符号来表示，这就是图形符号。

一、图形符号的概念及构成1．概念图形符号指用于图样或其他技术文件中，表示一个设备或概念的图形、标记或字符。

图形符号常由符号要素、一般符号和限定符号组成。

(1)符号要素指一种具有确定意义的简单图形，通常表示器件的轮廓或外壳，见下表。

(2)一般符号指用来表示一类产品或此类产品特征的一种简单符号。

一般符号可直接应用，也可加上限定符号使用。

图 1 -1 所示的为常用元器件的一般符号。

教师组织学生。

教师说明本节课的学习目标。

说明图形符号的概念和组成要素。

举例说明。

5’8’10’7’四五六(3)限定符号指用来提供附加信息的一种加在其他图形符号上的符号。

2．构成(1)一般符号 + 限定符号如下图。

(2)符号要求 + 一般符号(3)符号要素 + 一般符号 + 限定符号二、图形符号的使用图形符号在使用中必须遵守一定的规则。

下面从符号表示的状态以及符号的选择、大小、取向、引线几个方面分别加以说明。
