建筑施⼯图的识读，平⾯图、⽴⾯图、剖⾯图识读要点及注意事项建筑⼯程施⼯图是⽤来指导施⼯的⼀整套图纸，它将拟建房屋的内外形状、⼤⼩以及各部分的构造、结构、装饰、设备等，按照建筑⼯程制图的规定，⽤投影⽅法详细准确的表⽰出来。
建筑⼯程施⼯图按照专业分⼯不同，可分为建筑施⼯图、结构施⼯图、设备施⼯图。
在前期还应提供岩⼟⼯程详细勘察报告。
施⼯图的图⽰⽅法与常⽤符号1）⽐例建筑的形体庞⼤⽽复杂，绘图时需要⽤各种不同的⽐例，对于整座建筑物和建筑局部详图⼀般缩⼩画出。
常⽤⽐例的选⽤见下表：2）定位轴线及编号3）标⾼符号4）索引符号与详图符号5）常⽤建筑材料图例（⼆）、建筑施⼯图建筑施⼯图识读要点1、建筑施⼯图中的图样是依据正投影法原理绘制的。
2、房屋的平、⽴、剖⾯图采⽤⼩⽐例绘制，对⽆法表达清楚的部分，采⽤⼤⽐例绘制的建筑详图来进⾏表达。
3、房屋构、配件以及所使⽤的建筑材料均采⽤国标规定的图例或代号来表⽰。
4、为了使建筑施⼯图中的各图样重点突出、活泼美观，采⽤了多种线型来绘制。
施⼯总说明1）施⼯说明：主要说明⼯程的设计概况，⼯程做法中采⽤的标准图集代号，以及在施⼯图中不易⽤图样⽽必须采⽤⽂字加以表达的内容，如材料的选⽤、饰⾯的颜⾊、环保要求、施⼯注意事项、采⽤新材料、新⼯艺的情况等。
2）⼯程做法表：是对建筑物各部位构造、做法、层次、选材、尺⼨、施⼯要求等的详细说明。
是现场施⼯和备料、施⼯监理、⼯程预决算的重要技术⽂件。
3）门窗表：⼀栋房屋所使⽤的门窗，在设计时应将其列表，反映门窗的类型、编号、数量、尺⼨规格等相应内容，以备施⼯预算所需。
总平⾯图总平⾯图的基本内容：1. 表明新建建筑物、原有房屋、构筑物等的具体位置。
2. 图例、名称和绘图⽐例。
建筑物、构筑物等均采⽤图例来表⽰,并注明建筑物、构筑物的名称。
建筑总平⾯图的绘制⽐例⼀般采⽤ 1：500、1：1000、1：2000。
3. 表明标⾼。
建筑物⾸层地⾯标⾼、室外地坪标⾼。

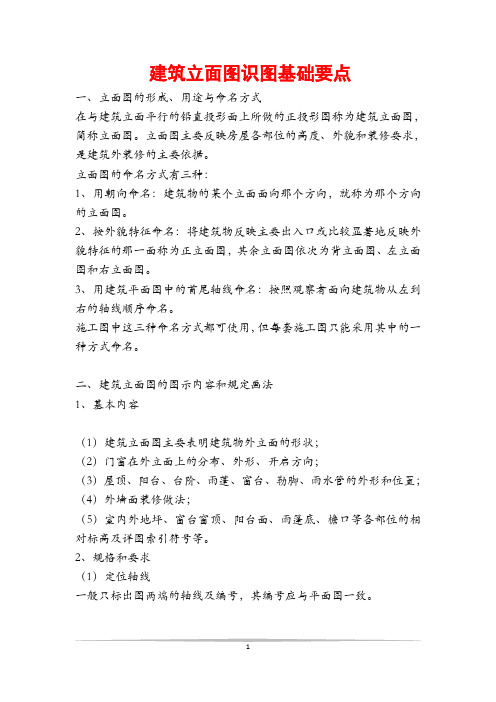

建筑立面图识图基础要点一、立面图的形成、用途与命名方式在与建筑立面平行的铅直投影面上所做的正投影图称为建筑立面图，简称立面图。
立面图主要反映房屋各部位的高度、外貌和装修要求，是建筑外装修的主要依据。
立面图的命名方式有三种：1、用朝向命名：建筑物的某个立面面向那个方向，就称为那个方向的立面图。
2、按外貌特征命名：将建筑物反映主要出入口或比较显著地反映外貌特征的那一面称为正立面图，其余立面图依次为背立面图、左立面图和右立面图。
3、用建筑平面图中的首尾轴线命名：按照观察者面向建筑物从左到右的轴线顺序命名。
施工图中这三种命名方式都可使用，但每套施工图只能采用其中的一种方式命名。
二、建筑立面图的图示内容和规定画法1、基本内容（1）建筑立面图主要表明建筑物外立面的形状；（2）门窗在外立面上的分布、外形、开启方向；（3）屋顶、阳台、台阶、雨蓬、窗台、勒脚、雨水管的外形和位置；（4）外墙面装修做法；（5）室内外地坪、窗台窗顶、阳台面、雨篷底、檐口等各部位的相对标高及详图索引符号等。
2、规格和要求（1）定位轴线一般只标出图两端的轴线及编号，其编号应与平面图一致。
（2）图线①立面图的外形轮廓用粗实线表示；②室外地坪线用1.4倍的加粗实线（线宽为粗实线的1.4倍左右）表示；③门窗洞口、檐口、阳台、雨篷、台阶等用中实线表示；④其余的，如墙面分隔线、门窗格子、雨水管以及引出线等均用细实线表示。
（3）图例在立面图上，门窗应按标准规定的图例画出。
（4）尺寸注法在立面图上，高度尺寸主要用标高表示。
一般要注出室内外地坪、一层楼地面、窗洞口9的上下口、女儿墙压顶面、进口平台面及雨篷底面等的标高。
（5）外墙装修做法外墙面根据设计要求可选用不同的材料及做法，在图面上，多选用带有指引线的文字说明。
三、立面图识读举例1．从正立面图上了解该建筑的外貌形状，并与平面图对照深入了解屋面、名称、雨蓬、台阶等细部形状及位置。
2．从立面图上了解建筑的高度。
来了解一下建筑立面图识图要点！一、立面图的形成、用途与命名方式在与建筑立面平行的铅直投影面上所做的正投影图称为建筑立面图，简称立面图。
立面图主要反映房屋各部位的高度、外貌和装修要求，是建筑外装修的主要依据。
立面图的命名方式有三种：（1）用朝向命名：建筑物的某个立面面向那个方向，就称为那个方向的立面图（2）按外貌特征命名：将建筑物反映主要出入口或比较显著地反映外貌特征的那一面称为正立面图，其余立面图依次为背立面图、左立面图和右立面图。
（3）用建筑平面图中的首尾轴线命名：按照观察者面向建筑物从左到右的轴线顺序命名【注】施工图中这三种命名方式都可使用，但每套施工图只能采用其中的一种方式命名二、建筑立面图的图示内容和规定画法1、基本内容（1）建筑立面图主要表明建筑物外立面的形状；（2）门窗在外立面上的分布、外形、开启方向；（3）屋顶、阳台、台阶、雨蓬、窗台、勒脚、雨水管的外形和位置；（4）外墙面装修做法；（5）室内外地坪、窗台窗顶、阳台面、雨篷底、檐口等各部位的相对标高及详图索引符号等。
2、规格和要求（1）定位轴线一般只标出图两端的轴线及编号，其编号应与平面图一致。
（2）图线①立面图的外形轮廓用粗实线表示；②室外地坪线用1.4倍的加粗实线（线宽为粗实线的1.4倍左右）表示；③门窗洞口、檐口、阳台、雨篷、台阶等用中实线表示；④其余的，如墙面分隔线、门窗格子、雨水管以及引出线等均用细实线表示。
（3）图例在立面图上，门窗应按标准规定的图例画出。
（4）尺寸注法在立面图上，高度尺寸主要用标高表示一般要注出室内外地坪、一层楼地面、窗洞口9的上下口、女儿墙压顶面、进口平台面及雨篷底面等的标高。
（5）外墙装修做法外墙面根据设计要求可选用不同的材料及做法，在图面上，多选用带有指引线的文字说明。
三、立面图识读举例1．从正立面图上了解该建筑的外貌形状，并与平面图对照深入了解屋面、名称、雨蓬、台阶等细部形状及位置。
2．从立面图上了解建筑的高度。
建筑立面图识图要点一、立面图的形成、用途与命名方式在与建筑立面平行的铅直投影面上所做的正投影图称为建筑立面图，简称立面图。
立面图主要反映房屋各部位的高度、外貌和装修要求，是建筑外装修的主要依据。
立面图的命名方式有三种：（1）用朝向命名：建筑物的某个立面面向那个方向，就称为那个方向的立面图（2）按外貌特征命名：将建筑物反映主要出入口或比较显著地反映外貌特征的那一面称为正立面图，其余立面图依次为背立面图、左立面图和右立面图。
（3）用建筑平面图中的首尾轴线命名：按照观察者面向建筑物从左到右的轴线顺序命名施工图中这三种命名方式都可使用，但每套施工图只能采用其中的一种方式命名二、建筑立面图的图示内容和规定画法1、基本内容（1）建筑立面图主要表明建筑物外立面的形状；（2）门窗在外立面上的分布、外形、开启方向；（3）屋顶、阳台、台阶、雨蓬、窗台、勒脚、雨水管的外形和位置；（4）外墙面装修做法；（5）室内外地坪、窗台窗顶、阳台面、雨篷底、檐口等各部位的相对标高及详图索引符号等。
2、规格和要求（1）定位轴线一般只标出图两端的轴线及编号，其编号应与平面图一致。
（2）图线①立面图的外形轮廓用粗实线表示；②室外地坪线用1.4倍的加粗实线（线宽为粗实线的1.4倍左右）表示；③门窗洞口、檐口、阳台、雨篷、台阶等用中实线表示；④其余的，如墙面分隔线、门窗格子、雨水管以及引出线等均用细实线表示。
（3）图例在立面图上，门窗应按标准规定的图例画出。
（4）尺寸注法在立面图上，高度尺寸主要用标高表示一般要注出室内外地坪、一层楼地面、窗洞口9的上下口、女儿墙压顶面、进口平台面及雨篷底面等的标高。
（5）外墙装修做法外墙面根据设计要求可选用不同的材料及做法，在图面上，多选用带有指引线的文字说明。
三、立面图识读举例1．从正立面图上了解该建筑的外貌形状，并与平面图对照深入了解屋面、名称、雨蓬、台阶等细部形状及位置。
2．从立面图上了解建筑的高度。
