_关于变电站几种特殊压板功能的探讨

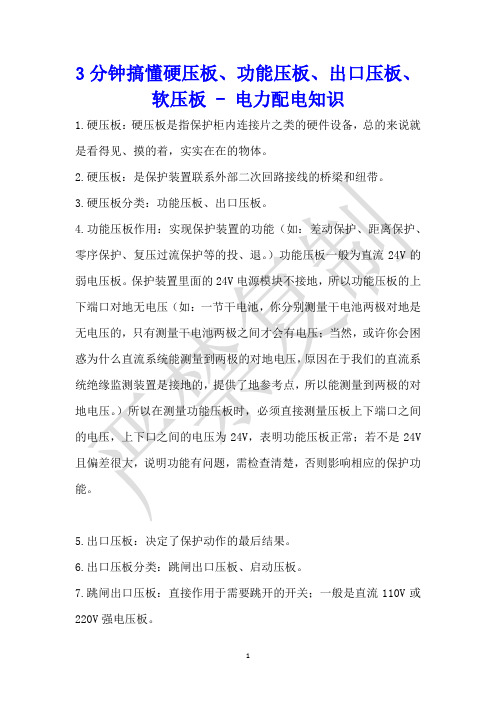

3分钟搞懂硬压板、功能压板、出口压板、软压板 - 电力配电知识1.硬压板：硬压板是指保护柜内连接片之类的硬件设备，总的来说就是看得见、摸的着，实实在在的物体。

2.硬压板：是保护装置联系外部二次回路接线的桥梁和纽带。

3.硬压板分类：功能压板、出口压板。

4.功能压板作用：实现保护装置的功能（如：差动保护、距离保护、零序保护、复压过流保护等的投、退。

）功能压板一般为直流24V的弱电压板。

保护装置里面的24V电源模块不接地，所以功能压板的上下端口对地无电压（如：一节干电池，你分别测量干电池两极对地是无电压的，只有测量干电池两极之间才会有电压；当然，或许你会困惑为什么直流系统能测量到两极的对地电压，原因在于我们的直流系统绝缘监测装置是接地的，提供了地参考点，所以能测量到两极的对地电压。

）所以在测量功能压板时，必须直接测量压板上下端口之间的电压，上下口之间的电压为24V，表明功能压板正常；若不是24V 且偏差很大，说明功能有问题，需检查清楚，否则影响相应的保护功能。

5.出口压板：决定了保护动作的最后结果。

6.出口压板分类：跳闸出口压板、启动压板。

7.跳闸出口压板：直接作用于需要跳开的开关；一般是直流110V或220V强电压板。

8.启动压板：作为其他保护的开入用；如：失灵启动压板、闭锁有载调压压板，复压闭锁开放压板等。

启动压板一般是直流110V或220V 强电压板，根据回路的不同也有是直流24V弱电压板。

9. 软压板：是指保护装置软件系统的某个功能的投退，如投入、退出某保护和控制功能，可通过修改保护装置的软件控制字来实现。

软压板是程序，可以操作保护保护装置的液晶面板在装置内部进行投退；不是实实在在的物体。

注：保护装置软压板（控制字）和功能压板（硬压板）是“与”关系；如差动保护功能投入，必须是保护装置内部差动保护软压板（控制字）置“1”同时保护屏柜内的差动保护功能压板在“投入”位置。

浅析智能变电站运行维护之压板篇本文阐述110kV某智能变电站发生了一起保护误动事件。

某智能变电站10kV线路故障，因母联500保护压板误投导致越级跳闸，造成110kV某智能变电站110kVⅠ母失压，全站供电用户断电。

看起来这是一起简单的保护误动事件，其中暴露出来的问题，让我们对智能变电站运行维护中的压板投退尤为重视和反思。

现如今变电站大多都是智能变电站，该如何做好智能变电站运行维护变得尤为重要。

标签：智能；变电站；压板1 故障前运行方式110kV某智能变电站由Ⅱ线504主供带110kVⅡ母及III线506，经母联500供110kVⅠ母及#1主变，Ⅰ线502断路器热备用，110kV备自投退出（502对侧已停）；Ⅱ线504和III线506保护装置投入运行，Ⅰ线502保护退出。

2 事件经过公司运维人员赶到110kV某智能变电站等候执行“Ⅰ线502断路器由检修转热备用”操作任务。

站内突然失电，控制室一片漆黑，各保护屏频发告警，在控制室等待执行操作的运维人员立即查看后台，发现500断路器跳开，GIS室现场检查500实际位置在分位，110kVⅠ母及#1主变失去主供电源。

同时，运维人员现场检查保护动作信号如下：百门楼线312于16时16分06秒BC相故障过流Ⅰ段动作，312断路器跳闸，随后重合闸动作，动作成功；110kV母联500断路器充电过流Ⅱ段动作，500断路器跳闸。

站内无其它保护动作信号。

经过进一步检查发现110kV母联500保护测控屏上500充电过流保护装置内110kV 500分段保护装置充电过流保护软压板在投入位置，根据运行人员的经验判断此压板投退可能有误，立即到资料室将500相关的保护定值单进行查阅，与“继字16-0930号定值单”确实不符，定值单备注了充电过流保护在正常运行下退出，据此，运维人员立即将过流保护软压板退出，并初步分析是由此软压板未正确退出导致500跳闸。

随后运维人员检查了全站其他设备，未发行异常，具备复电条件，将情况汇报调控中心并申请恢复送电，经调控中心同意，某智能变电站恢复110kVⅠ母及#1主变供电。

变电站智能压板检测的技术及运用探析1. 引言1.1 背景介绍变电站是电力系统中重要的组成部分，承担着将高压电能转变为适宜用户使用的低压电能的重要任务。

在变电站的运行过程中，压板是承载设备重量并传递电力的重要部件，其安全性和正常运行状态对电网的稳定性和安全性至关重要。

传统的压板检测方式存在人工操作繁琐、易出错、效率低等问题，难以满足变电站高效运行的需求。

随着人工智能技术的不断发展和应用，智能压板检测技术应运而生。

通过人工智能技术结合图像处理、深度学习等技术手段，可以实现对压板的自动化检测和分析，大大提高了检测效率和准确性。

智能压板检测技术还可以实现对压板的实时监测和预警，及时发现问题并采取措施，提高了变电站的安全性和稳定性。

本文将就变电站智能压板检测技术进行深入探讨，分析其应用场景、技术优势、挑战与问题以及解决方案，进一步探索其在电力系统中的重要作用和发展前景。

【说明：此文段仅为示例内容，实际内容需根据实际情况进行补充和调整。

】1.2 研究意义变电站作为输电网的重要组成部分，承担着电能的转换、配送和调控等重要功能。

而变电站中的压板作为连接各种电器设备的关键部件，其安全可靠性直接影响整个电力系统的运行稳定性。

目前，传统的压板检测方式存在着人工检测效率低、准确性差等问题，亟待引入智能化技术来进行优化升级。

研究变电站智能压板检测技术具有重要的现实意义和实践价值。

引入智能化技术可以提高压板检测的效率和准确性，减少人为因素对检测结果的影响，提高变电站的安全运行水平。

智能化技术还可以实现对压板的实时监测和预警，及时发现问题并进行处理，避免事故的发生，保障电力系统的稳定运行。

本文旨在探讨变电站智能压板检测技术的应用与优势，同时分析存在的挑战与问题，并提出相应的解决方案，为推动变电站压板检测技术的升级和发展提供理论支持和实践指导。

【研究意义】。

2. 正文2.1 变电站智能压板检测技术变电站智能压板检测技术是指利用先进的传感技术和数据处理技术，对变电站的压板进行非接触式的智能检测。

智能变电站软压板相关说明一、软压板分类智能变电站大量减少硬压板的设置,只有检修压板为硬压板,保护装置广泛采用软压板。

1、保护功能投退压板:实现某保护功能的完整投入或退出,此类压板为控制保护功能的主压板。

2、GOOSE出口压板:实现保护装置动作的跳合闸信号传输。

此类压板相当于常规站保护与保护间,保护与操作箱间的配线，即：跳闸硬压板。

当单一保护停启用时,需要操作。

3、SV软压板（数据接收压板）：按MU投入状态控制本端是否接收处理采样数据。

此类压板相当于以往保护欲流变、压变间的连线，正常不进行操作。

但是主变保护等跨间隔保护中单间隔MU投入压板需要在单间隔检修时操作。

如：线路检修时，需退出线路间隔MU 投入软压板，线路数据将不会进入主变保护。

4、测控功能压板：实现某测控功能的完整投入或退出。

此类压板用于控制测控功能,相当于测控装置的定值。

如:检无压、检周期等。

5、控制压板：标记保护定值、软压板的远方控制模式，正常不进行操作。

如:远方修改定值、远方切换定值区等。

二、软压板后台设置原则1、保护功能投退压板应在后台画面显示，具备遥控功能.2、GOOSE出口压板应在后台画面显示，具备遥控功能.3、单一间隔的SV软压板（数据接收压板)不在后台画面显示，压板状态在变电站投运前设置完成，投运后不得改变。

跨间隔保护的数据接收压板在后台画面显示,其压板具备遥控功能。

4、测控功能压板不在后台画面显示，其压板状态在投运前应设置完成，投运后不得改变.5、控制压板应在后台画面显示,但不具备遥控功能。

三、软压板命名按照硬压板命名原则设置，采用双重名称，即编号+名称.四、软压板操作1、运维人员操作保护功能停启用软压板应在监控后台实现,操作前核对监控画面软压板实际状态，操作后应在监控画面和保护装置上核对软压板实际状态。

2、定值区切换软压板应在监控后台实现。

3、操作票填写应按照硬压板相关规定进行,相应的“硬压板”改为“软压板”。

4、禁止通过投退智能终端的断路器跳合闸硬压板的方式投退保护。

关于变电站保护压板，你知道多少？软压板软压板是指软件系统的某个功能投退，比方投入和退出某个保护和控制功能。

通常以修改微机保护的软件控制字来实现。

软压板是相对于硬压板而言的，保护压板是保护装置联系外部接线的桥梁和纽带,关系到保护的功能和动作出口能否正常发挥作用。

硬压板传统保护使用硬连片故而称为硬压板，而软压板是在此根底上利用软件逻辑强化对功能投退和出口信号的控制，与硬压板是"与"的关系。

由于信号、控制等回路的网路化，硬压板也就随着电缆回路的消失而消失，而软压板的功能那么大大加强，重要性也随之提升。

硬压板：当中间的连片合上，即硬压板投入；连片未合，即退出。

跳闸压板规定采用红色标识，保护功能压板规定采用黄色标识，备用压板为灰色。

压板分类按照压板接入保护装置二次回路位置的不同,可分为保护功能压板和出口压板两大类。

保护功能压板实现了保护装置某些功能(如主保护、距离保护、零序保护等的投、退)。

该压板一般为弱电压板,接DC24V。

也有强电功能压板,如BP22B投充电保护、过流保护等,接DC220V或DC110V。

但进入装置之前必经光电耦合或隔离继电器隔离,转化为弱电开入,其抗干扰能力更好。

出口压板决定了保护动作的结果,根据保护动作出口作用的对象不同,可分为跳闸出口压板和启动压板。

跳闸出口压板直接作用于本开关或联跳其他开关,一般为强电压板。

启动压板作为其他保护开入之用,如失灵启动压板、闭锁备自投压板等,根据接入回路不同,有强电也有弱电。

保护压板投、退一般原那么当开关在合闸位置时,投入保护压板前需用高内阻电压表测量两端电位,特别是跳闸出口压板及与其他运行设备相关的压板,当出口压板两端都有电位,且压板下端为正电位、上端为负电位,此时假设将压板投入,将造成开关跳闸。

应检查保护装置上动作跳闸灯是否点亮,且不能复归,否那么有可能保护跳闸出口接点已粘死。

如出口压板两端均无电位,那么应检查相关开关是否已跳开或控制电源消失。

变电站智能压板检测的技术及运用探析变电站作为输电网的重要设施，其安全运行对电网的稳定性和可靠性至关重要。

变电站中的压板是一个关键部件，其负责传输高压电流，因此其安全性和可靠性检测至关重要。

传统的压板检测方法存在一些弊端，而智能压板检测技术的引入，为变电站的安全运行提供了新的保障。

本文将对变电站智能压板检测的技术及运用进行探索与分析。

一、传统压板检测存在的问题传统的压板检测方法主要依靠人工巡检和一些简单的检测仪器，存在着以下几个问题：1. 依赖于人工巡检，人工巡检存在疏忽和错误的可能性，且工作效率低下；2. 检测仪器的简单性导致只能做一些基本的电气参数检测，无法全面、准确地检测压板的安全状态；3. 传统方法无法实现对压板的长期、持续的监测，只能进行定期的检测。

传统的压板检测方法已经无法满足变电站对压板安全性和可靠性的需求，有必要引入新的智能检测技术。

二、智能压板检测技术的原理及应用智能压板检测技术主要基于传感器、云计算、大数据分析等先进技术，实现对压板的全面、持续的监测，并对数据进行分析处理，从而实现对压板的实时安全状态监测、故障预警和智能维护。

1. 传感器技术智能压板检测系统中使用的传感器技术主要包括温度传感器、湿度传感器、电流传感器等。

这些传感器可以实时监测压板的工作环境和电气参数，将监测到的数据传输至系统后台，并与历史数据进行比对、分析，及时发现异常情况。

2. 云计算和大数据分析技术监测到的数据会被传输至云端进行存储和分析，利用大数据分析技术对数据进行深度挖掘，从中找出变化趋势、异常值和潜在故障风险，为变电站运维提供智能决策支持。

3. 智能维护通过对数据的不断积累和分析，可以实现对压板实时状态的了解，提前预警可能发生的故障，采取相应的维护措施，避免因压板故障带来的安全隐患。

智能压板检测技术的应用，不仅可以提高压板的安全性和可靠性，降低发生事故的风险，还可以节约人力和物力成本，提高变电站的运维效率。

浅析智能变电站运行维护之压板篇作者：陈爱平来源：《中国化工贸易·上旬刊》2017年第10期摘要：本文阐述110kV某智能变电站发生了一起保护误动事件。

某智能变电站10kV线路故障，因母联500保护压板误投导致越级跳闸，造成110kV某智能变电站110kVⅠ母失压，全站供电用户断电。

看起来这是一起简单的保护误动事件，其中暴露出来的问题，让我们对智能变电站运行维护中的压板投退尤为重视和反思。

现如今变电站大多都是智能变电站，该如何做好智能变电站运行维护变得尤为重要。

关键词：智能；变电站；压板1 故障前运行方式110kV某智能变电站由Ⅱ线504主供带110kVⅡ母及III线506，经母联500供110kVⅠ母及#1主变，Ⅰ线502断路器热备用，110kV备自投退出（502对侧已停）；Ⅱ线504和III线506保护装置投入运行，Ⅰ线502保护退出。

2 事件经过公司运维人员赶到110kV某智能变电站等候执行“Ⅰ线502断路器由检修转热备用”操作任务。

站内突然失电，控制室一片漆黑，各保护屏频发告警，在控制室等待执行操作的运维人员立即查看后台，发现500断路器跳开，GIS室现场检查500实际位置在分位，110kVⅠ母及#1主变失去主供电源。

同时，运维人员现场检查保护动作信号如下：百门楼线312于16时16分06秒BC相故障过流Ⅰ段动作，312断路器跳闸，随后重合闸动作，动作成功；110kV母联500断路器充电过流Ⅱ段动作，500断路器跳闸。

站内无其它保护动作信号。

经过进一步检查发现110kV母联500保护测控屏上500充电过流保护装置内110kV 500分段保护装置充电过流保护软压板在投入位置，根据运行人员的经验判断此压板投退可能有误，立即到资料室将500相关的保护定值单进行查阅，与“继字16-0930号定值单”确实不符，定值单备注了充电过流保护在正常运行下退出，据此，运维人员立即将过流保护软压板退出，并初步分析是由此软压板未正确退出导致500跳闸。

变电站疑难压板释义各站（220kV）部分疑难压板释义⼀、主变保护1、⾼（中、低）压侧电压退出（少数情况下压板名为“⾼压侧电压投⼊”，则含义⼀致，仅投退状态相反）：该功能压板正常运⾏情况下应退出。

当其投⼊后即将主变对应侧后备保护（复闭过流）的⾼（中、低）压侧复合电压闭锁元件退出，部分保护类型还可以⾃动转为取低电压等级（如⾼压侧电压退出则⾼压侧后备保护⾃动转为取中、低压侧电压）的电压作为闭锁条件。

该压板在下列情况下应向值班调度员申请投⼊，恢复正常后退出：1）对应PT检修且⼆次电压⽆法实现并列时；2）对应侧电压回路断线⽆法处理时。

2、××保护装置置检修状态该功能压板正常运⾏情况下应退出。

当其投⼊后即屏蔽对应装置的各类信息上传（后台机或远动），但此时该装置的保护功能仍能正常发挥作⽤，即装置动作后仍可正常出⼝跳合闸，只是各类信息仅在液晶显⽰屏上显⽰⽽不上传⾄后台机。

该压板仅在装置检修时应投⼊，防⽌保护校验时产⽣的⼤量启动、动作信息⼲扰运⾏⼈员的正常监盘，恢复正常后应退出。

3、投⼊中（低）压母线充电保护：该功能压板正常运⾏情况下应退出；仅在⽤主变对应侧开关对空载母线充电前投⼊，充电正常后⽴即退出。

该压板实际为简单的短时限过流保护，当母线有故障时可迅速动作切除，防⽌对主变造成长时间冲击；但当正常运⾏时若仍投⼊则较易误动，因此应退出。

4、解除母差失灵电压闭锁：该功能压板正常运⾏情况下应投⼊。

作⽤：主变保护动作后解除母差的失灵保护部分的电压闭锁条件。

⼆、母差保护1、Ⅰ（Ⅱ）段（母）电压动作：该压板正常运⾏情况下应投⼊。

该压板串联在出⼝回路中，在下列情况下应向值班调度员申请退出，恢复正常后投⼊：1）对应PT检修且⼆次电压⽆法实现并列时；2）对应段母线停电检修时；3）对应段母线电压回路断线⽆法处理时。

2、投单母（运⾏）：该压板正常运⾏⽅式下应退出（⽥岭变220kV母线为单母线，因此应投⼊）。

当其投⼊后母差保护失去选择性（闭锁⼩差，保留⼤差），任何⼀段母线故障时均出⼝将两段母线上所有开关。

关于保护装置压板的探讨继电保护装置的压板管理需要保护管理指定人员、保护试验人员、运行操作人员三方面共同负责。

保护装置的压板包括功能压板、出口压板、备用压板以及检修压板。

功能压板，顾名思义，就是保护功能的选择控制方式。

出口压板，他的投退影响的是保护跳闸出口的实现，从保护功能来看，它是保护跳闸的最后一道屏障。

例如失灵保护一旦误动，将造成大面积停电，有必要在线路开关停运后立即停失灵保护启动压板，另外，有小电厂并网的变电站的自投压板，由于小电厂停机非常频繁，有时作为电源，有时作为负荷，压板的运行方式不同，压板的投停方式也不同。

还比如复压过流保护，需要跳各分段的出口压板，这在试验时就必须认真核实各个出口板是否正确。

要想使保护正确动作，保护压板的投退方式是否正确，是至关重要的一步。

公司新改造的110kV站所采用的四方保护装置，所有保护的压板更是分为了软压板和硬压板两种，在选择时就有仅依靠软压板即装置上该项保护功能的投切。

仅依靠硬压板即装置上保护功能投切的设置不作为判别依据，而是仅取决于功能硬压板。

另外还有一种是我们普遍采用的软硬结合，它的判据就结合了保护装置内的功能投切逻辑和硬连接片两方面的设置。

出口压板的校验对保护装置在运行时能否正确跳开故障设备，同时不误动作是非常重要的，这就要求我们必须正确的检验出口压板。

在正常情况下，压板断开，给保护装置施加满足保护定值的模拟量或开入量，对压板上下端进行测量，应满足如下：1、一端有电，一端无电，保护不会出口；2、一端正电，一端负电，一投入压板保护即动作；3、两端均无电，说明保护回路异常（断线或接地）。

按照相关规定，是不允许同时测量出口压板上下端的，特别是运行中的设备保护出口压板。

直接测量压板上下端电压，若所用测量仪表档位选择不正确，极有可能造成跳闸回路构通引发跳闸事故，或者引起短路，造成主设备失去控制保护电源。

对于其他压板，在投入前，都必须先检查有无电压，测量无电压方可投入。
