目录1.编写目的 .................................................................................................................................2.操作内容演示.........................................................................................................................2.1 操作总流程图 (2)2.2 操作步骤演示..............................................................................................................2.2.1 系统登入...........................................................................................................2.2.2 系统基础信息管理...........................................................................................2.2.3 生产管理...........................................................................................................2.2.4 计件薪资管理...................................................................................................1.编写目的制造履行系统（ MES）已经到了实行阶段，当前系统的开发以及测试已告一段落。
VT DSO-2A20 使用说明书本产品仅供具有一定电子电气基础的人员使用。
将一个未知幅度的电压连接到VT DSO单元上是相当危险的，请务必保证待测电压在允许的范围之内。
注意：虚仪科技保留在任何时候无需预先通知而对本使用说明书进行修改的权利。
本使用说明书可能包含有文字错误。
目录1 安装及快速上手指南 (3)1.1系统组成 (3)1.2安装M ULTI－I NSTRUMENT软件 (4)1.3安装硬件驱动程序 (4)1.3.1 安装步骤 (4)1.3.2 安装验证 (11)1.4启动M ULTI－I NSTRUMENT软件 (11)1.5调零 (12)1.6探头校准 (12)1.7硬重置 (13)1.8独有特性 (13)1.8.1 示波器的基于硬件DSP的位分辨率增强 (13)1.8.2 示波器的普通帧模式、记录模式和滚动模式 (15)1.8.3 示波器的数字触发和触发频率抑制 (17)1.8.4 示波器的余辉模式 (18)1.8.5 外触发信号输入通道作为数字输入通道 (18)1.8.6 频谱分析仪的抗混滤波器 (18)1.8.7 信号发生器的DDS和数据流模式 (18)1.8.8 信号发生器的DDS插值算法 (19)1.8.9 数据采集和数据输出可同时进行 (19)1.8.10 校准和重新校准 (19)1.8.11 可升级的软件、固件和基于硬件的DSP算法 (21)1.9非例行应用 (21)1.9.1 频率响应测试 (21)1.9.2 失真、噪声电平和窜扰测量 (23)1.9.3 测量派生量 (24)1.9.4 一些预配的测试的参数设置 (24)2 性能指标 (27)2.1VT DSO-2A20硬件性能指标 (27)2.2P2100示波器探头硬件性能指标 (32)2.3M ULTI-I NSTRUMENT软件性能指标 (32)2.4二次开发接口指标 (38)3 MULTI-INSTRUMENT软件使用许可证信息 (40)3.1软件使用许可证类别 (40)3.2软件使用许可证升级 (40)3.3同级软件升级 (40)4 MULTI-INSTRUMENT软件的扩展使用 (41)5 测试实例 (42)6 安全指示 (44)7 产品质保 (44)8 免责声明 (44)1 安装及快速上手指南这是一款由Virtins Technology（虚仪科技）设计和研发的第二代USB虚拟示波器。
上位机安装及使用说明执法记录仪上的时间和警员ID号等信息，以及录制的影音文件等需要通过电脑端的上位机软件来读写。
在使用上位机软件之前，请先至相关网站下载中心下载对应的上位机软件以及设备驱动。
软件的安装使用：①设备驱动程序安装1、点左下角的开始按钮。
2、右键单击“计算机”，选择“属性”。
3、选择左侧的“设备管理器”，如下图。
4、弹出“设备管理器”界面，如下图：5、此时打开智能单兵指控终端，用USB线将其与电脑连接上。
会发现设备管理器中多了一个带问号的未知设备。
6、右键单击改设备，选择“更新驱动程序软件”，弹出如下图界面。
7、选择“浏览计算机以查找驱动程序软件”，弹出如下界面：8、点击“浏览”，选择“桌面”----“智能单兵指控终端软件”---“确定”，点击下一步。
9、等待驱动安装完成后，就可以使用上位机软件来管理操作设备了。
②智能单兵指控终端上位机软件安装1、双击setup进行安装。
2、点击“下一步”选择安装的路径，点击“下一步”，然后点击“安装”，直到“完成”。
3、在桌面上会生成一个“TRecord.exe”的快捷方式.③智能单兵指控终端上位机软件使用4、直接运行TRecord.exe。
弹出界面如下图所示。
5、点击“连接设备”，会提示“连接成功”。
6、输入密码“888888”（设备初始管理员密码，可通过上位机软件修改），点击“提交密码”。
会提示“登陆成功”。
7、接下来就可以对设备进行各种操作。
登录主界面之后就可以对设备进行如下操作：a、使用系统时间校时：点击将设备的时间修改同电脑时间b、使用自定义时间校时：点击将设备时间修改同界面前方设置的时间c、编号设置：进入可设置设备号和警员号d、进入U盘：点击可连接U盘，进入后到我的电脑中可以对本机存储文件进行操作e、文件管理：点击可直接根据警员号查看音视频文件，并可选择批量导出f、采集站IP设置：设置采集站外网IP用于在线上传数据内容等操作g、指控平台设置：进入可执行平台的参数设置。

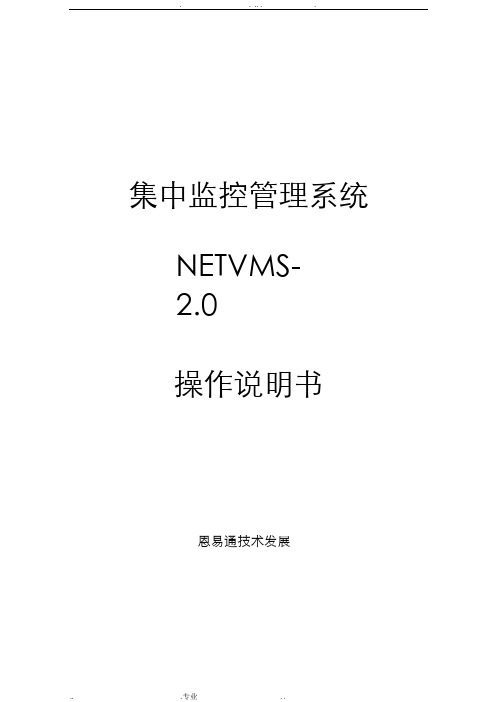

. . .. . .集中监控管理系统NETVMS-2.0操作说明书恩易通技术发展. . .. . .非常感您购买我公司的产品，如果您有什么疑问或需要请随时联系我们。
本手册适用于集中监控管理系统N ETVMS-2.0。
本手册可能包含技术上不准确的地方、或与产品功能及操作不相符的地方、或印刷错误。
我司将根据产品功能的增强而更新本手册的容，并将定期改进或更新本手册中描述的产品或程序。
更新的容将会在本手册的新版本中加入，恕不另行通知。
目录1.1系统简介 (3)1.2使用环境 (3)2各模块介绍 (4)3登录 (5)3.1登录到管理平台 (6)3.1.1 安装浏览器插件 (6)3.1.2 用户信息 (7)3.1.3 公告 (8)3.1.4 异常信息 (9)3.2登录到配置客户端 (10)3.3登录到控制客户端 (11)IE 控制客户端 (11)4配置 (12)4.1组织资源 (13)4.1.1 组织机构 (13)4.1.2 设备 (15)4.1.3 服务器 (19)4.1.4 解码设备 (21)4.1.5 监视屏组 (22)4.1.6 监控点 (24)4.1.7 I/O 报警器 (25)4.2用户管理 (26)4.3报警管理 (29)4.4录像管理 (34)4.5网络管理 (39)4.6系统参数 (42)5控制 (44)5.1实时监控 (45)5.1.1 实时播放 (46)5.1.2紧急录像和抓图 (47)5.1.3 云镜控制 (48)5.2录像回放 (50)5.2.1 回放 (51)5.2.2 回放控制 (52)5.3日志管理 (53)5.3.1 系统日志 (53)5.3.2 工作记录 (54)5.3.3 远程设备日志 (54)5. 4本地配置 (55)1 概述1.1系统简介“恩易通集中监控管理系统NETVMS-2.”采用 C/S 与 B/S 混合体系结构。
系统功能可靠、稳定，功能完整，能充分利用现有的设备和数据，具备完善的系统管理、安全、数据更新与维护机制及信息分类与编码体系。
伺服驱动器上位机软件HMServo说明书(V 2.0)目录1 软件概述 (3)1.1 软件介绍 (3)1.2 软件功能 (3)1.2.1 系统名称 (3)1.2.2 核心功能 (3)2 软件使用 (4)2.1 参数配置功能 (4)2.1.1 基本配置 (4)2.1.2 电机编码器反馈配置 (5)2.1.3 电机参数设置 (8)2.1.4 参数计算 (10)2.1.5 温度保护/Brake功能设置 (10)2.1.6 Endat编码器电机Initphase (11)2.2 三环设置功能 (12)2.2.1 电流环设置 (12)2.2.2 速度环设置 (13)2.2.3 位置环设置 (14)2.3 自动换相功能 (15)2.4 波形监测功能 (18)2.5 波形分析功能 (20)2.6 数字IO功能 (21)2.6.1 数字输入信号配置 (21)2.6.2 数字输出信号配置 (21)2.7 固件更新功能 (22)2.8 参数管理功能 (23)2.9 用户自定义轨迹功能 (24)2.9.1 UDM主界面 (24)2.9.2 UDM Function简介 (26)2.9.3 常用UDM函数详解 (27)2.10 高级操作面板 (37)2.11 急停功能 (38)3 操作实例 (39)4 常见问题（FAQ） (40)1 软件概述1.1 软件介绍HMServo V2.0是大族电机伺服驱动器系列产品的上位机软件，支持大族电机所有型号的伺服驱动器的联机调试功能，目前所支持的型号有：●ST3-S-4/230Vac●ST3-S-15/380Vac●ST3-S-30/380Vac●ST3-S-50/380Vac●ST3-S-15/150Vdc●ST3-S-6/220Vac共6款驱动器，功率涵盖从500W到30kW ，其中ST3-S-15/150Vdc是直流供电高性能驱动器，其他型号为交流供电高性能驱动器；驱动器型号各字段的含义见具体型号硬件说明书。
目录电解循环水 (2)电解烟气 (2)空压机循环水 (3)加压泵站操作步骤 (6)江边泵站 (7)天然气调压站 (8)报警信息 (8)设备操作权限优先级别是就地操作具有最高权限，其次是上位机操作，设备运行——绿色，设备故障——黄色，设备停止——蓝色，设备操作方式有两种：就地、上位机。
启明星上位机系统操作画面由九个部分组成，它们分别是主画面、电解循环水、电解烟气、空压循环水、加压泵站、江边泵站、天然气调压站、报警、参数趋势；电解循环水1.电机运行画面2.模拟量参数趋势图电解循环水上位机操作方式设置分为系统手动和自动，控制模式分为上位机和设备现场就地；在进行设备操作前应第一确认设备是否处于远程控制，第二确认电机显示状态是否符合启动条件，第三确认画面右上角是否显示“中控模式”，第四确认上位机操作方式设置是系统手动还是系统自动；在上位机中控“手动”方式下，可以远程对一号电机、二号电机、冷却风机进行启、停操作，具体操作方法：用鼠标单击设备对应中文名称，例如“一号电机”，就会弹出一个小操作窗口，在这个窗口里设置了“启动”和“停止”按钮，发出命令之后松开鼠标小窗口会自动消失。
电解烟气1.袋滤器一系统A、B面画面；2.袋滤器二系统A、B面画面；3.袋滤器压差画面；4.排烟风机画面；5.模拟量趋势图；电解烟气排烟风机上位机操作方式设置只为排烟风机设置系统手动和系统自动停机方式，其中“手动”方式停机方式是根据生产运行的需要对风机进行远程发出停止命令，启动风机则需要到现场就地启动，在上位机中没有设置这个按钮；“自动”方式停机方式根据风机运行电流经过PLC延时2分钟之后再做出判断电流高信号是否有效，如果这个电流超出设定的范围就会立即停机；袋滤器一、二系统A、B面画面分别设置了袋滤器运行参数显示和对时间设置等功能；袋滤器压差画面主要设置24路压差信号进入PLC后，直接反映到上位机画面上，以便生产人员比较直观，便捷了解袋滤器压差情况，更方便判断滤袋是否破损。
上位机使用说明采用基于WINDOWS环境下的通用型工控软件和编程技术加以实现,运行在基于EtherNet网络结构和TCP/IP网络协议的网上，可实现联网，TCP/IP网络协议提供了在不同硬件体系结构和操作系统的计算机组成的网络上进行通信的能力。
上位机所采用的监控软件为组态王监控系统。
组态王开发监控系统软件是新型的工业自动控制系统正以标准的工业计算机软、硬件平台构成的集成系统取代传统的封闭式系统，它具有适应性强、开放性好、易于扩展、经济、开发周期短等优点。
监控中心的主要功能是：接收各换热站通讯终端发来的数据，并对数据进行分析处理；保存各终端的动态IP地址，监视各终端的状态；维护热网数据库，提供用户数据查询、打印报表；实现调度与远程控制等。
这些主要功能由软件实现，软件设计主要包括6个相对独立的功能模块：实时监测模块、数据分析模块、数据库管理模块、远程控制模块、参数设置模块、换热站自动上传报警信号处理模块。
监控中心有以下几种组网方式：光纤专线方式；ADSL方式，中心需要申请一个固定的IP地址，或使用动态IP地址+域名；GPRS MODEM方式，使用SIM卡绑定固定IP地址的方式。
本系统采用是所有的换热站通过中国移动无线通讯方式GPRS与监控中心计算机相连，若某一控制器发生故障，监控系统也可保持正常运行，而不会对整个监控网络产生不利的影响。
现场控制器具有通讯功能，并且采用开放的通讯协议，具有GPRS通讯口，支持TCP/IP协议。
控制器能将现场的设备运行情况传送到监控中心供分析处理，同时可接受监控中心传送的指令进行控制和调节。
远程监控软件的基本功能：（1）本监控软件通过与数据采集站的通讯接口，将现场数据采集到实时数据中，其检测内容为：一次网供回水温度；一次网供回水压力；一次网供水热量；一次网供水流量；二次网供回水温度；二次网供回水压力；补水流量；水箱水位；巡检记录；循环泵启停状态；补水泵启停状态；阀门开度泵状态变频器频率；累计热量；累计流量；（2）趋势曲线包括有：实时趋势；历史趋势；趋势卷动；趋势缩放；存档数据、实时数据和历史数据的比较，同一点或不同点不同时间段的比较；多重趋势曲线中各点具有独立的Y轴，用鼠标或键盘选择该点既显示该点的Y轴。
NEMS上位机软件使用说明V2.0目录前言 (3)第1章系统功能介绍及运行 (4)1.1 系统结构及功能 (4)1.2 计算机配置及软件运行 (5)1.2.1计算机配置要求 (5)1.2.2 软件安装与运行 (6)第2章详细界面及使用说明 (7)2.1登陆界面 (7)2.2主界面 (7)2.3串口设置 (8)2.4实时监控（仅在与一体机设备正确连接之后可正常使用） (9)2.5参数信息（仅在与一体机设备正确连接之后可正常使用） (10)2.5.1参数信息显示 (10)2.5.2端子信息显示 (11)2.5.3参数修改 (11)2.5.4端子修改 (13)2.5.5上传一体机设备参数到电脑（Excel文档和数据库） (14)2.5.6读取参数记录存档---Excel文档和数据库 (15)2.5.7下载当前参数到一体机 (16)2.5.8密码输入（此功能仅支持NICE5000/7000） (17)2.6 波形信息 (17)2.6.1主界面介绍 (18)2.6.2使用介绍 (18)2.7 系统设置 (22)2.7.1功能码信息管理（仅限管理员用户使用） (22)2.7.2语言管理 (23)2.7.3用户管理 (24)2.7.4自定义常用参数 (25)2.7.5软件信息自定义（仅限管理员用户使用） (27)2.8 故障处理帮助 (28)第3章界面背景个性化设置 (29)3.1可个性化设置界面背景 (29)3.2设置操作步骤介绍 (30)前言感谢您使用NICE NEMS V2.0电梯控制器黑匣子数据分析软件！目前NICE NEMS V2.0是完全整合NICE系列产品的人机界面操作软件，该软件在V1.0基础上增加支持NICE系列更多设备，是针对NICE系列所有产品（包括NICE1000、NICE1100、NICE3000、NICE3000+、NICE5000/7000）的电梯控制器黑匣子进行数据分析的一款人机操作专用软件。
本软件主要为方便客户、电梯调试及维护人员调试、监视、控制电梯而设计，在上位机与一体机设备相连接的状态下，能完成实时监视电梯运行的状态（如是否有故障、运行方向、当前轿厢状态、当前门状态等）、运行参数（如当前楼层、运行速度、输出电流、输出频率等），各输入输出端子的状态，功能码参数的查看、修改、上传、下载及历史功能码参数的查看、修改、参数自定义，故障信息的记录、查询、辅助分析、故障复位，轿内召唤、厅外召唤等功能，以及实时曲线、历史记录信息管理、程序功能码自定义升级及程序语言自定义等高级功能。
本手册主要讲解软件的功能、操作指导、设置说明、故障排除，首次使用前请务必阅读。
1）本软件为绿色免安装软件，使用时，只需将“NEMS上位机软件”文件夹拷贝至电脑硬盘任何位置中即可打开使用。
为使用方便，可创建快捷方式到桌面；2）使用本软件前请确保与电梯主控板进行连接，如未连接，只可查看历史保存记录。
本手册的内容在制定时已经确认。
由于公司致力于产品的不断完善和改进，因此保留修改产品规格、性能以及本手册其他内容的权利。
如有更改，恕不另行通知；未经本公司书面同意，不得对本手册的任何部分以任何方式（电子的、影印的、翻录的或其它方式）进行复制、保存入检索系统或传播。
第1章系统功能介绍及运行1.1 系统结构及功能NICE NEMS V2.0软件主要由六大模块组成，各部分名称、结构及功能如下表格所示：表1-1 NICE NEMS V2.0软件系统功能描述1、串口连接查看软件与一体机设备的连接状态分状态显示软件与一体机设备的连接状态（已断开或已连接）系统状态电梯当前运行状态与速度等信息轿内召唤轿内登记状态，轿内指令登记设置厅外召唤厅外登记状态，厅外指令登记设置2、实时监控故障复位故障复位（只能复位故障级别比较低的故障）参数值修改功能码/端子值的实时修改并下载至一体机设备参数显示显示各个功能码名称、单位、取值范围以及修改模式等端子信息主控板等所有端子的信息：包括当前值、有效无效、常开常闭等参数上传至电脑一体机中功能码当前值整体上传到上位机软件中，并保存为：（1）Excel文档，并输出（2）存储至NEMS软件数据库中读取参数记录将原先记录的功能码值，导入一体机中查看，可选择：（1）导入原先保存在NEMS数据库中的记录（2）导入保存为Excel的记录文档注：在此处仅能导入与当前连接设备相同型号的历史数据记录参数下载到一体机将当前NEMS中保存的功能码值全部下载到一体机设备中3、参数信息密码输入（仅支持NICE5000/7000）用户可输入一级或二级密码，可查看当前被加密的功能码显示波形选定需要查看的类型（如额定速度、母线电压等）后，NEMS在界面中实时绘制波形，支持对其进行纵向（参数取值区间）--上下移动与横向（时间轴）的 -- 左右移动，以及放大/缩小处理，并可查看每一个“点”对应的时间与具体数值波形数据保存保存在界面中显示的波形数据（需与一体机设备正确连接后才能实现）（1）保存为文档形式----Txt/Excel输出（2）保存在NEMS数据库中4、波形显示历史波形数据导出将历史保存的波形数据导入并在界面中绘制（1）Txt/Excel波形记录文档导入（2）原始保存在NEMS数据库中波形记录导入恢复原始位置将波形恢复到原来未放大/缩小时的形状功能码信息管理（仅限管理员用户）程序接受Excel功能规范表导入（1）可对Excel功能规范表上对功能码信息进行增加删除修改等操作，以实现功能码版本升/降级（2）输入不同设备型号的Excel功能规范表，使NEMS 支持更多型号的一体机设备（3）自动更新（仅支持NICE5000/7000且必须连接到该设备）注：此功能直接影响NEMS可支持的一体机设备种类与版本，故仅管理员有此权限修改，导入时必须严格按照Excel功能规范表的格式。
语言管理（1）程序生成以英文为基准的Excel语言表，使用者在此基础上翻译为目标（当地）语言之后，将语言表导入程序中，即实现语言更换（2）软件语言与功能规范语言分为两个不同Excel表用户管理管理员可新建普通用户与管理员账号，普通用户只能新建普通用户自定义常用参数用户可根据不同设备，选择所关心的参数自定义一组常用参数。
（上限50个）5、系统设置软件信息自定义（仅限管理员用户）用户可根据需要自定义软件名称、公司名称及其联系方式等信息。
6、故障处理帮助查看NICE系列一体机的故障分析与处理方法分类显示NICE系列一体机的故障分析与处理方法1.2 计算机配置及软件运行1.2.1计算机配置要求运行NICE上位机监控软件的推荐配置为：1、硬件环境：1）CPU：主频1.5G以上的Intel或AMD产品2）内存：512MB或以上3）硬盘：至少1GB空余硬盘4）串口：至少1个RS232串行接口（若无串口，则需要USB转串口工具）5）显示器：支持1024*768以上的彩色显示器2、软件环境：1）操作系统：Windows XP及以上操作系统2）需要预装Office 2003或以上版本的软件系统1.2.2 软件安装与运行本软件为绿色免安装软件，使用时，只需将“NEMS上位机软件”文件夹拷贝至电脑硬盘任何位置中即可打开使用。
为使用方便，可创建快捷方式到桌面。
双击“NEMS V2.0.exe”即可进入登陆界面。
注意：“SoftResoure”文件夹为程序运行资源文件，必须与NEMS V2.0.exe处在同一个文件夹下。
第2章详细界面及使用说明2.1登陆界面双击“NEMS V2.0.exe”进入如下图界面：图2-1 登陆界面图1）可选择软件语言（目前可选择中文或英语）；2）根据输入的用户名与密码，自动判断用户权限级别。
（默认情况下为普通用户（user）登录，用户输入密码连续5次错误，程序将自动退出）注：以下介绍以“管理员身份登录”为背景，选择语言为中文。
2.2主界面输入正确的用户名和密码，选择软件语言“中文”，点击“OK”按钮进入主界面（如图2-2）。
在主界面中主要展示了各个模块功能的菜单按钮。
主要包括：串口连接、实时监控、参数信息、波形信息、系统设置、故障处理帮助。
图2-2 登陆后的主界面图2.3串口设置连接电梯前，请先用串口交叉线将计算机与主控板连接。
点击主界面左上角的“已断开”按钮，弹出如下对话框选择设备并设置串口。
注：在未连接设备时，串口设置功能按钮显示为“已断开”，在连接上设备时显示为“已连接”。
选择需要连接的设备名称，选定串口与波特率，之后程序将连接所选的一体机设备，如果一体机控制器设定了密码，另将弹出密码输入提示框。
请确保选择的设备型号与主控板设备型号一致，型号不一致可能导致串口连接不正确或功能码参数名称不正确。
注：如需要脱机工作，请断开串口线，选择相应设备，点OK后，上位机软件会自动重新连接约5秒的时间，请耐心等待不要做任何操作，如弹出如下对话框，即可进行脱机工作。
请确保波特率必须和电梯一体机的设置一致，否则也会弹出以上窗口。
2.4实时监控（仅在与一体机设备正确连接之后可正常使用）图2-3 实时监控界面图1)左侧为电梯模拟井道，电梯运行时，此处会动态显示电梯当前的位置；2)中部列表框显示电梯当前的状态信息，为实时更新；3)右侧上部为内招信息，下部为外招信息；在召唤信息按钮上单击鼠标，召唤按钮变为红色，同时会将该楼层的召唤指令下载到一体机中。
注：内招外框为蓝色，表示当前电梯所在的楼层，为红色意为内招选定的楼层，外招以三角代表，上三角表示外招上，下三角表示外招下，红色同样代表已选定外招楼层，召唤结束后，自动恢复为原始颜色。
4)故障复位：恢复级别较低的故障（与键盘操作器故障复位一致）；5)NEMS上部标题栏显示：NEMS V2.0 为上位机软件名称与版本号；Device：NICE1100表示当前连接的设备为NICE1100；Engine：Asynchronous表示当前连接电机为异步机，Sync表示当前连接电机为同步机；NICE3000--40Floor 表示当前连接设备为NICE3000的40层非标准程序。
2.5参数信息（仅在与一体机设备正确连接之后可正常使用）2.5.1参数信息显示按功能码组显示该组中所有参数信息，并实时从一体机设备中读取该组参数的当前值，显示在界面中。
其中当前值为蓝色字体表明与出厂设定不一致，为绿色字体表明与最初读取的值不一致。
图2-4 参数信息显示界面2.5.2端子信息显示同时显示当前设备的所有端子信息，包括当前值、常开/常闭、有效/无效等数据，端子信息当前值为蓝色字体时，表明为常闭，为绿色字体时表明为常开。
图2-5 端子信息显示界面2.5.3参数修改在串口正常连接的状态下，可以进行参数信息的修改。
在参数信息列表中双击显示某个功能码，程序将根据功能码种类不同，弹出不同修改对话框，功能码为不可修改时，对话框不会弹出。
