Arduino知识点

Arduino总结一、基本知识1、概述：Arduino 是一款便捷灵活、方便上手的开源电子原型平台，它包含硬件（各种型号的arduino板）和软件（arduino IDE).它可以与各种各样的电子器件连接来感知外界的环境，而又可以通过其他电子器件来反馈、影响环境。

它们是通过板子上的微控制器Arduino的编程语言来编写程序，编译成二进制文件，烧录进微控制器进行控制。

2、特点：○1、开放源代码的电路图设计，程序开发接口免费下载，也可依需求自己修改。

○2、使用低价格的微处理控制器(AVR系列控制器)○3、可以采用USB接口供电，也可以使用外部供电○4、可以与各种各样的电子元器件连接（例如：开关、电阻)○5、支持各种互动程序3、功能由于Arduino与Macromedia Flash, Processing, Max/MSP, Pure Data, SuperCollider等软件结合，作出互动作品。

Arduino可以使用现有的电子元件例如开关或者传感器或者其他控制器件、LED、步进马达或其他输出装置。

Arduino也可以独立运行，并与软件进行交互，例如：Macromedia Flash, Processing, Max/MSP, Pure Data, VVVV或其他互动软件。

所以可以做出许多互动作品，它适用于艺术家、设计师、爱好者和对于“互动”有兴趣的朋友们。

二、应用实例1、用开关控制LED灯显示○1、硬件连接图将数字引脚2连接开关的一端，并用一根导线连接实验板的5v电压，开关另一端接一个电阻，并与主控板的GND相连接。

○2、原理用开关的控制LED灯，当开关按下去的的时，2号引脚为高电平，如果读到2号引脚为高电平，则13号引脚写入高电平，LED灯就亮，反之则灭。

○3、软件代码实现void setup(){pinMode(13, OUTPUT);//13引脚为输出模式pinMode(2, INPUT);//2号引脚为输入模式}void loop()//循环显示{if (digitalRead(2)==HIGH )//如果2号引脚为高 digitalWrite(13, HIGH); // set theLEDon elsedigitalWrite(13, LOW); // set the LED off}○4、实验总结运用主控制板的数字输入输出引脚连接外部电子器件可已实现不同的功能。

Arduino常用函数一、什么是ArduinoArduino是一种开源电子原型平台，用于设计和制造通过电子和软件创建的交互式项目。

它基于易于使用的硬件和软件，由全球广大的创客共同开发和改进。

Arduino平台非常适合创造独具创意的自动化装置、机器人、传感器以及其他物联网相关的项目。

二、常用函数概述Arduino提供了丰富的库函数和内置函数，以简化开发过程。

这些函数涵盖了各种常见任务，如控制IO口、读取传感器数据、与外部设备通信等。

在本文中，我们将介绍几个常用的Arduino函数。

三、DigitalWrite函数1. 函数概述digitalWrite()函数用于设置数字引脚的电平。

通过该函数，可以将数字引脚设置为高电平（高电压）或低电平（低电压），从而控制相应的设备。

2. 函数语法digitalWrite(pin, value);3. 函数参数•pin：要设置电平的引脚编号。

•value：引脚的电平，可选值为高电平（HIGH）和低电平（LOW）。

4. 示例下面的示例演示了如何使用digitalWrite()函数控制LED灯亮灭：int ledPin = 13; // LED连接的引脚void setup() {pinMode(ledPin, OUTPUT); // 将引脚设置为输出模式}void loop() {digitalWrite(ledPin, HIGH); // 设置引脚为高电平，LED灯亮起delay(1000); // 延迟1秒digitalWrite(ledPin, LOW); // 设置引脚为低电平，LED灯熄灭delay(1000); // 延迟1秒}四、AnalogRead函数1. 函数概述analogRead()函数用于读取模拟引脚的电压值。

通过该函数，可以获取传感器等模拟设备的输出电压，并进行相应的处理。

2. 函数语法analogRead(pin);3. 函数参数•pin：要读取电压的引脚编号。

arduino 原理Arduino原理及其应用Arduino是一种开源硬件平台，是由意大利开发的一种基于简化版的ATmega微控制器的单片机开发板。

它具有不同于传统单片机的开发方式，操作简单、方便、开发效率高，并拥有广泛的应用领域。

本文将从以下四个方面介绍Arduino原理和其应用。

一、Arduino原理1.硬件部分Arduino的硬件部分包括电路板、控制器、电源和输入输出模块等。

其中，微控制器是控制Arduino板的核心部件，常用的型号如ATmega328P、ATmega2560等。

除此之外，Arduino板上还有电子元件如晶振、电容、电阻等，它们是搭建Arduino的必要组成部分。

2.软件部分Arduino的软件部分包括 IDE（集成开发环境）和编译器等。

IDE 是用于编写和上传Arduino代码的开发工具，编译器负责将代码转换为可执行文件。

二、Arduino应用1.嵌入式系统Arduino板可以作为嵌入式系统的控制器，应用在智能小屋、机器人、智能家居等领域。

2.互联网应用Arduino板可以与网络连接起来，例如通过WiFi和ESP8266等模块，可以实现远程控制和监控。

它还可以用于信息搜集，例如声音、传感器等，从而实现互联网的应用。

3.艺术创作因为Arduino板的开发与使用非常容易，所以它成了艺术创作的实用工具。

艺术家可以使用Arduino来创造交互式艺术品。

4.教育Arduino板以其开源、价格低廉、容易上手而成为教育领域的一个重要组成部分，它可以让学生了解和学习物理、计算机等方面的知识。

三、Arduino的优缺点1.优点Arduino平台的出现大大降低了学习和开发嵌入式系统的门槛，其开源的特性使其具备了丰富的资源和灵活性，加上兼容性好、功能强、硬件简单等优点，使其成为无数创客的首选开发平台。

2.缺点Arduino的运行速度相对较慢，对于要求高速数据处理的应用场景不太适用。

此外，Arduino板上的外设资源相对较为有限，无法满足某些高端应用需求。

[Arduino]基础知识官⽹什么是 Arduino 的 bootloader？在arduino的板⼦上，作为核⼼的avr单⽚机往往都会烧录⼀个bootloader，这个叫做bootloader的东东其实是arduino研发团队针对arduino板⼦开发的⼀⼩段代码，借助于这段代码，我们可以在不⽤外部烧录⼯具的情况下来把我们⾃⼰的代码下载到AVR单⽚机中。

为了使⼀些朋友更容易理解，不妨打个⽐⽅，bootloader类似于我们电脑中的windows操作系统，⽽我们的代码则类似于运⾏于windows上的各种程序。

⼀般⽽⾔，arduino板的卖家都会把每块板的bootloader都烧好后再出售，这样买家直接收到板后就能够把⾃⼰在arduinoIDE中编写的程序借助PC的USB⼝来下载到arduino单⽚机内。

当然，下载bootloader是需要借助于外部下载器的，可⽀持的下载器不少，基中⽐较具有性价⽐的是usbtinyisp，在淘宝上很多店家都有出售，⽐如易捷机器⼈电路的价格就只有38元。

对于⼀般⽤户，因为在下载⾃⼰代码的时候偶尔会出现破坏bootloader的情况，就像PC的windows系统突然之间崩溃了⼀样。

这时候，就会需要⽤外部下载器来恢复这个bootloader，就相当于PC重装系统。

Arduino 中 serial.available() 和 serial.read() 的使⽤？Serial.available() 指返回串⼝缓冲区中当前剩余的字符个数。

⼀般⽤这个函数来判断串⼝的缓冲区有⽆数据，当Serial.available()>0时，说明串⼝接收到了数据，可以读取。

Serial.read() 指从串⼝的缓冲区取出并读取⼀个Byte的数据。

⽐如有设备通过串⼝向Arduino发送数据了，我们就可以⽤Serial.read()来读取发送的数据。

典型的⽤法如下：while (Serial.available()>0){data = Serial.read();delay(2);}上⾯代码的意思就是，当串⼝接收到数据时(上⾯Serial.available()>0这句），反复读取串⼝的数据并赋值给data (上⾯data= Serial.read()这句)，直到数据读完（即Serial.available()=0的时候）。

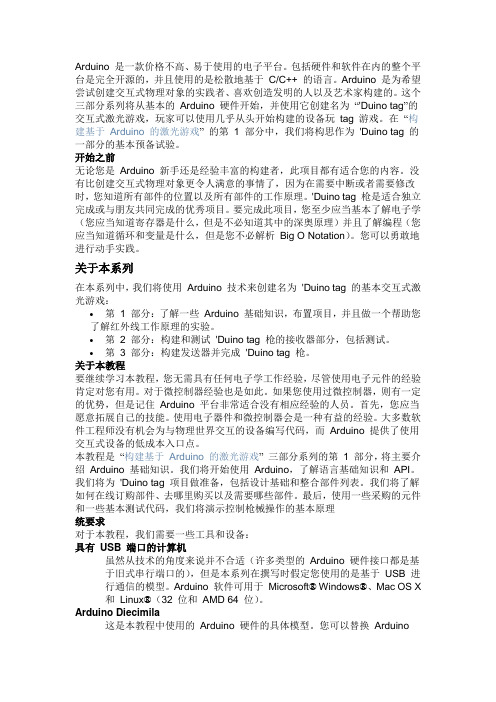

Arduino 是一款价格不高、易于使用的电子平台。

包括硬件和软件在内的整个平台是完全开源的，并且使用的是松散地基于C/C++ 的语言。

Arduino 是为希望尝试创建交互式物理对象的实践者、喜欢创造发明的人以及艺术家构建的。

这个三部分系列将从基本的Arduino 硬件开始，并使用它创建名为“'Duino tag”的交互式激光游戏，玩家可以使用几乎从头开始构建的设备玩tag 游戏。

在“构建基于Arduino 的激光游戏”的第1 部分中，我们将构思作为'Duino tag 的一部分的基本预备试验。

开始之前无论您是Arduino 新手还是经验丰富的构建者，此项目都有适合您的内容。

没有比创建交互式物理对象更令人满意的事情了，因为在需要中断或者需要修改时，您知道所有部件的位置以及所有部件的工作原理。

'Duino tag 枪是适合独立完成或与朋友共同完成的优秀项目。

要完成此项目，您至少应当基本了解电子学（您应当知道寄存器是什么，但是不必知道其中的深奥原理）并且了解编程（您应当知道循环和变量是什么，但是您不必解析Big O Notation）。

您可以勇敢地进行动手实践。

关于本系列在本系列中，我们将使用Arduino 技术来创建名为'Duino tag 的基本交互式激光游戏：∙第1 部分：了解一些Arduino 基础知识，布置项目，并且做一个帮助您了解红外线工作原理的实验。

∙第2 部分：构建和测试'Duino tag 枪的接收器部分，包括测试。

∙第3 部分：构建发送器并完成'Duino tag 枪。

关于本教程要继续学习本教程，您无需具有任何电子学工作经验，尽管使用电子元件的经验肯定对您有用。

对于微控制器经验也是如此。

如果您使用过微控制器，则有一定的优势，但是记住Arduino 平台非常适合没有相应经验的人员。

首先，您应当愿意拓展自己的技能。

使用电子器件和微控制器会是一种有益的经验。

Arduino入门教程引言Arduino作为一种开源电子平台，已经广泛应用于各种领域，无论是学习电子基础知识还是 DIY 制作小玩具，Arduino 都是一个不错的选择。

本文将从硬件选购、开发环境搭建、基础编程语言以及实例应用等方面为读者介绍 Arduino 的入门知识。

一、硬件选购对于初学者来说，选择一款合适的 Arduino 开发板是至关重要的。

在市面上有各式各样的 Arduino 开发板可供选择，如 Arduino Uno、Arduino Nano、Arduino Mega等。

首先要考虑的是项目需求，确定所需的输入输出接口、处理器性能和存储容量等因素，然后再选择合适的开发板。

此外，应该选择正版的 Arduino 开发板，以确保质量和稳定性。

二、开发环境搭建在开始编程之前，需要搭建一个 Arduino 集成开发环境（IDE）。

首先，从Arduino 官网上下载最新版本的Arduino IDE，并根据操作系统进行安装。

搭建好开发环境后，可以将 Arduino开发板连接到电脑上，并选择正确的开发板和端口。

通过该IDE，可以编写、上传和调试 Arduino 的代码。

三、基础编程语言Arduino 的编程语言基于C/C++，但相对于传统的C/C++ 语言，Arduino 提供了更为简洁的函数库和接口，使得编程变得更加容易上手。

以下是一些基本语法和函数的介绍：1. 串口通信Arduino 通过串行通信口（Serial）与电脑进行通信。

通过使用Serial.begin() 函数来初始化串口，Serial.print() 和 Serial.println() 函数可用于向串口输出数据。

2. 控制结构Arduino 支持常见的控制结构，如 if 语句、for 循环和 while 循环等，这些控制结构可以用于条件判断和循环控制。

3. 数组和字符串Arduino 支持数组和字符串操作。

可以通过声明数组变量和使用 strcpy()、strcat() 等字符串函数进行操作。

#Arduino 语法setup() 初始化函数loop() 循环体函数控制语句类似于C//if if...else for switch case w hile do... while break continue return goto扩展语法类似于C//;（分号）{}（花括号）//（单行注释）/* */（多行注释）#define #include算数运算符类似于C//=（赋值运算符）+（加）-（减）*（乘）/（除）%（模）比较运算符类似于C//==（等于）!=（不等于）<（小于）>（大于）<=（小于等于）>=（大于等于）布尔运算符类似于C//&&（与）||（或）!（非）指针运算符类似于C//* 取消引用运算符& 引用运算符位运算符类似于C& (bitwise and) | (bitwise or) ^ (bitwise xor ) ~ (bitwise not) << (bitshift left) >> ( bitshift right)复合运算符类似于C++ (increment) -- (decrement) += (compound ad dition) -= (compound subtraction) *= (compound mult iplication) /= (compound division) &= (compound b itwise and) |= (compound bitwise or)常量constants 预定义的常量BOOL true false引脚电压定义，HIGH和LOW【当读取（read）或写入（write）数字引脚时只有两个可能的值：HIGH 和LOW 】HIGH（参考引脚）的含义取决于引脚（pin）的设置，引脚定义为INPUT或OUTPUT 时含义有所不同。

arduino学习笔记arduino学习笔记1 - 什么是arduino？要了解arduino就先要了解什么是单片机，arduino平台的基础就是AVR指令集的单片机。

1、什么是单片机？它与个人计算机有什么不同？一台能够工作的计算机要有这样几个部份构成：中央处理单元CPU （进行运算、控制）、随机存储器RAM（数据存储）、存储器ROM（程序存储）、输入/输出设备I/O（串行口、并行输出口等）。

在个人计算机（PC）上这些部份被分成若干块芯片，安装在一个被称之为主板的印刷线路板上。

而在单片机中，这些部份全部被做到一块集成电路芯片中了，所以就称为单片（单芯片）机，而且有一些单片机中除了上述部份外，还集成了其它部份如模拟量/数字量转换（A/D）和数字量/模拟量转换（D/A）等。

2、单片机有什么用？实际工作中并不是任何需要计算机的场合都要求计算机有很高的性能，一个控制电冰箱温度的计算机难道要用酷睿处理器吗？应用的关键是看是否够用，是否有很好的性能价格比。

如果一台冰箱都需要用酷睿处理起来进行温度控制，那价格就是天价了。

单片机通常用于工业生产的控制、生活中与程序和控制有关（如：电子琴、冰箱、智能空调等）的场合。

下图就是一个Atmega328P-PU单片机，基于AVR指令集的8位处理器，频率20MHz，存储器空间32KB。

什么是Arduino？Arduino是一个能够用来感应和控制现实物理世界的一套工具。

它由一个基于单片机并且开放源码的硬件平台，和一套为Arduino板编写程序的开发环境组成。

Arduino可以用来开发交互产品，比如它可以读取大量的开关和传感器信号，并且可以控制各式各样的电灯、电机和其他物理设备。

Arduino项目可以是单独的，也可以在运行时和你电脑中运行的程序（例如：Flash，Processing，MaxMSP）进行通讯。

Arduino板你可以选择自己去手动组装或是购买已经组装好的；Arduino开源的IDE 可以免费下载得到。
