第13讲 电路连接的基本方式模块一思维导图串知识 模块二基础知识全梳理（吃透教材）模块三教材习题学解题 模块四核心考点精准练（5大考点）模块五 小试牛刀过关测1．了解生活中一些电路的连接方式。
2．理解串、并联电路的特点，能够区分串、并联电路。
3．会连接简单的串并联电路。
4．能够根据实际要求设计串并联电路。
5．能根据现象结合串、并联电路中的特点分析出电路中的故障。
1、实物的电路连接（1）对于串联电路：按电路图，从电源的正极出发，按顺序把电路元件用笔画线代替导线连接起来。
（2）对于并联电路：根据电路图，找到“分节点”和“合节点”，从电源正极出发，按“哪里分就分，哪里合就合”的方法把电路元件连接起来。
（3）应该注意：实物图中的导线是不允许相交的；导线要连接到电路元件的接线柱上，不能到处乱接。
（4）根据电路图连接实物图的方法 ①串联电路：连接串联电路实物图较为简单些，只要注意连接时按照某一方向逐个的连接起来就可以了，这里我们通常以电流方向为次序。
（在电路中，电源外部的电流方向总是从正极出发，经过各个用电器到达电源的负极）。
②并联电路：第一步，连接一个电路元件尽可能多的闭合电路，这相当于串联电路的连接，尽可能多的元件连接，减少了后续连接元件的个数，使问题简单些。
第二步，在电路图中找出电流的分、合点，并在实物图中标出相应分、合点，这是致关重要的一步，是你犯错误的根源。
第三步，从分点出发，经过各支路的元件，到达合点，这相当于部分串联电路的连接。
2、电路的基本连接方式（1）串联电路①定义：把用电器逐个顺次连接起来的电路叫做串联电路。
②特点a．电流路径只有一条，无干路和支路之分。
b．用电器之间相互影响。
c．开关在任何位置的作用一样。
（2）并联电路①定义：把用电器并列的连接的电路，称为并联电路。
②特点a．电流路径有两条或两条以上，有干路和支路之分。
b．各支路上用电器之间互不影响。
c．干路上的开关能控制整个电路，支路中的开关只能控制它所在的支路。
/一、TDA2030简介：TDA2030是许多音频功放产品所采用的Hi-Fi功放集成块。
它接法简单，价格实惠，使用方便，在现有的各种功率集成电路中，它的管脚属于最少的一类，总共才5个引脚，外型如同塑封大功率管，给使用带来不少方便。
TDA2030在电源电压±14V，负载电阻为4Ω时输出14瓦功率（失真度≤0．5％）；在电源电压±16V，负载电阻为4Ω时输出18瓦功率（失真度≤0．5％）。
电源电压为±6～±18V。
输出电流大，谐波失真和交越失真小（±14V/4欧姆，THD=0.5%）。
具有优良的短路和过热保护电路。
其接法分单电源和双电源两种，如图3－3－2所示。
/二、集成音频功率放大器组装（一）电路组成与工作原理电路原理如图3-3-3，该电路由左右两个声道组成，其中W101为音量调节电位器，W102低音调节电位器，W103为高音调节电位器。
输入的音频信号经音量和音调调节后由C106、C206送到TDA2030集成音频功率放大器进行功率放大。
该电路工作于双电源（OCL）状态，音频信号由TDA2030的1脚（同向输入端）输入，经功率放大后的信号从4脚输出，其中R108、C107、R109组成负反馈电路，它可以让电路工作稳定，R108和R109的比值决定了TDA2030的交流放大倍数，R110、C108和R210、C208组成高频移相消振电路，以抑制可能出现的高频自激振荡。
图3-3-4为电源电路，为功放电路提供15-18V的正负对称电源。
/TDA2030为功率元件，使用过程中将会产生大量热量，要求安装到足够大的散热片上。
信号输入插座采用双孔莲花插座，功放输出插座和电源连接采用便于接线的接线端子。
其余元件的选择可以参见表3-3-2。
表3-3-2集成音频功放电路元件清单元件代号元件名称规格型号数量备注D1～D4二极管1N40074R101、R201电阻器RT1-0.25-1KΩ±5%2R102、R202电阻器RT1-0.25-10KΩ±5%2R103、R203电阻器RT1-0.25-1.5KΩ±5%2R104、R204电阻器RT1-0.25-5.6KΩ±5%2R105、R205电阻器RT1-0.25-1KΩ±5%2R106、R206电阻器RT1-0.25-1KΩ±5%2R107、R207电阻器RT1-0.25-33KΩ±5%2R108、R208电阻器RT1-0.25-47KΩ±5%2R109、R209电阻器RT1-0.25-300Ω±5%2R110、R210电阻器RT1-0.5-10Ω±5%2W101、W102、W103双联电位器50K3C1-C4电解电容器2200μF/25V4C5、C6涤纶电容0.1μF2C101、C201瓷片电容器4700pF2C102、C202瓷片电容器22nF2C103、C203瓷片电容器220nF2C104、C204瓷片电容器22nF2C106、C206电解电容器10μF2C107、C207电解电容器47μF2C108、C208涤纶电容0.1μF2AC12-15V7.62mm接线端子3位1选配IN2立式AV座2位1请用力插紧OUT7.62mm接线端子3位1选配IN 2.54mm插件座3位1选配散热片铝散热片23.5*15*25mm2IC1、IC2功放集成电路TDA2030A2螺丝钉IC 固定螺钉3mm 螺丝2PCB 板电路板98*85mm1电源符号印反了（三）电路安装与调试印板图如图3-3-5，元件分布图如图3-2-6，装配图如图3-2-7。

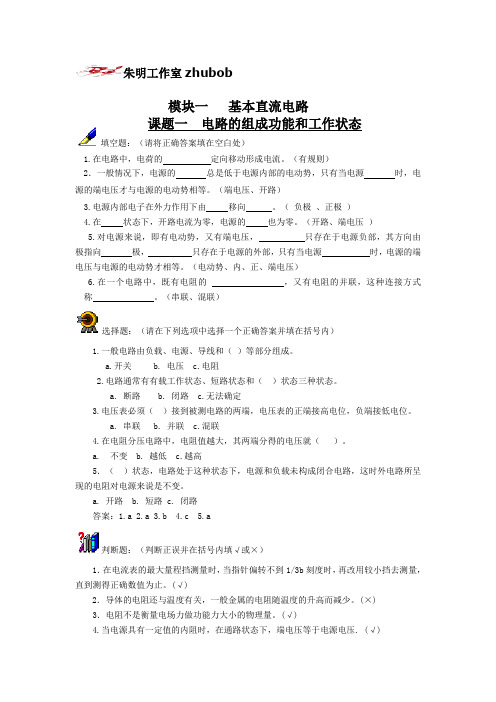

朱明工作室zhubob模块一基本直流电路课题一电路的组成功能和工作状态填空题：（请将正确答案填在空白处）1.在电路中，电荷的定向移动形成电流。
（有规则）2．一般情况下，电源的总是低于电源内部的电动势，只有当电源时，电源的端电压才与电源的电动势相等。
（端电压、开路）3.电源内部电子在外力作用下由移向。
（负极、正极）4.在状态下，开路电流为零，电源的也为零。
（开路、端电压）5.对电源来说，即有电动势，又有端电压，只存在于电源负部，其方向由极指向极，只存在于电源的外部，只有当电源时，电源的端电压与电源的电动势才相等。
（电动势、内、正、端电压）6.在一个电路中，既有电阻的，又有电阻的并联，这种连接方式称。
（串联、混联）选择题：（请在下列选项中选择一个正确答案并填在括号内）1.一般电路由负载、电源、导线和（）等部分组成。
a.开关b. 电压c.电阻2.电路通常有有载工作状态、短路状态和（）状态三种状态。
a. 断路b. 闭路c.无法确定3.电压表必须（）接到被测电路的两端，电压表的正端接高电位，负端接低电位。
a. 串联b. 并联c.混联4.在电阻分压电路中，电阻值越大，其两端分得的电压就（）。
a. 不变b. 越低c.越高5．（）状态，电路处于这种状态下，电源和负载未构成闭合电路，这时外电路所呈现的电阻对电源来说是不变。
a. 开路b. 短路c. 闭路答案：1.a 2.a 3.b 4.c 5.a判断题：（判断正误并在括号内填√或×）1．在电流表的最大量程挡测量时，当指针偏转不到1/3b刻度时，再改用较小挡去测量，直到测得正确数值为止。
(√)2．导体的电阻还与温度有关，一般金属的电阻随温度的升高而减少。
(×)3．电阻不是衡量电场力做功能力大小的物理量。
(√)4.当电源具有一定值的内阻时，在通路状态下，端电压等于电源电压. (√)5. 当电源具有一定值的内阻时，在断路状态下，端电压等于∞；在短路状态下，端电压等于0 。

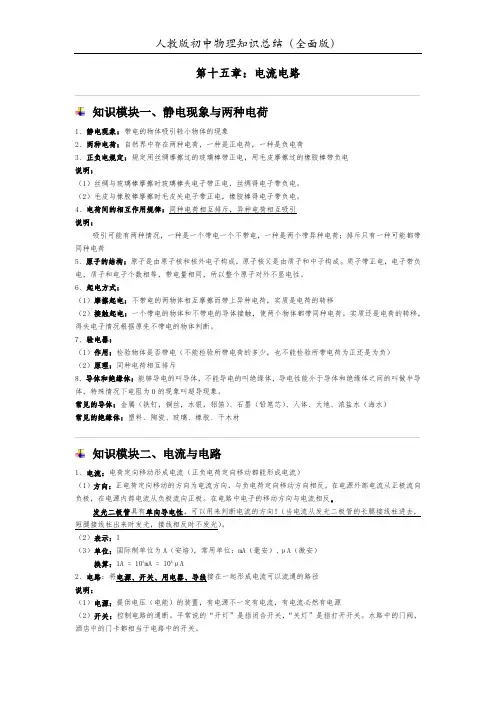

第十五章：电流电路____________________________________________________________________________________________知识模块一、静电现象与两种电荷1、静电现象：带电的物体吸引轻小物体的现象2、两种电荷：自然界中存在两种电荷，一种是正电荷，一种是负电荷3、正负电规定：规定用丝绸摩擦过的玻璃棒带正电，用毛皮摩擦过的橡胶棒带负电说明：（1）丝绸与玻璃棒摩擦时玻璃棒失电子带正电，丝绸得电子带负电。
（2）毛皮与橡胶棒摩擦时毛皮失电子带正电，橡胶棒得电子带负电。
4、电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引说明：吸引可能有两种情况，一种是一个带电一个不带电，一种是两个带异种电荷；排斥只有一种可能都带同种电荷5、原子的结构：原子是由原子核和核外电子构成，原子核又是由质子和中子构成。
质子带正电，电子带负电，质子和电子个数相等，带电量相同，所以整个原子对外不显电性。
6、起电方式：（1）摩擦起电：不带电的两物体相互摩擦而带上异种电荷，实质是电荷的转移（2）接触起电：一个带电的物体和不带电的导体接触，使两个物体都带同种电荷。
实质还是电荷的转移，得失电子情况根据原先不带电的物体判断。
7、验电器：（1）作用：检验物体是否带电（不能检验所带电荷的多少，也不能检验所带电荷为正还是为负）（2）原理：同种电荷相互排斥8、导体和绝缘体：能够导电的叫导体，不能导电的叫绝缘体，导电性能介于导体和绝缘体之间的叫做半导体，特殊情况下电阻为0的现象叫超导现象。
常见的导体：金属（铁钉，铜丝，水银，铝箔）、石墨（铅笔芯）、人体、大地、浓盐水（海水）常见的绝缘体：塑料、陶瓷、玻璃、橡胶、干木材____________________________________________________________________________________________ 知识模块二、电流与电路1、电流：电荷定向移动形成电流（正负电荷定向移动都能形成电流）（1）方向：正电荷定向移动的方向为电流方向，与负电荷定向移动方向相反。
