电工电路基本知识

电工电子技术基础知识点一、电工技术基础1. 电路基础- 电路定义：电流的路径，由电源、导线、负载和开关组成。

- 欧姆定律：电压(V)、电流(I)和电阻(R)之间的关系，V = I * R。

- 基本电路类型：串联电路、并联电路、混合电路。

2. 电源- 直流电源(DC)：电压和电流方向恒定的电源。

- 交流电源(AC)：电压和电流方向周期性变化的电源。

- 电池、发电机、变压器等都是常见的电源设备。

3. 导线与连接- 导线材料：铜、铝等，具有低电阻率。

- 导线规格：根据负载电流选择合适截面积的导线。

- 连接方式：焊接、压接、螺栓连接等。

4. 负载- 电阻性负载：如电热器、电阻器。

- 电容性负载：如电容器。

- 感性负载：如电动机、变压器。

5. 开关与控制- 开关类型：单刀单掷、单刀双掷、三刀双掷等。

- 控制元件：继电器、接触器、定时器等。

二、电子技术基础1. 电子元件- 被动元件：电阻器、电容器、电感器。

- 主动元件：二极管、晶体管、集成电路。

- 半导体材料：硅、锗等。

2. 数字电子基础- 数字信号：二进制信号，0和1表示低电平和高电平。

- 逻辑门：与门、或门、非门、异或门等。

- 触发器：RS触发器、D触发器、JK触发器等。

3. 模拟电子基础- 放大器：运算放大器、音频放大器、功率放大器。

- 振荡器：正弦波振荡器、方波振荡器。

- 滤波器：低通滤波器、高通滤波器、带通滤波器。

4. 电子测量与测试- 测量仪器：万用表、示波器、信号发生器。

- 测试方法：电压测量、电流测量、电阻测量。

5. 电子电路设计- 电路原理图设计：使用绘图软件绘制电路图。

- PCB布局：电路板设计，包括元件布局和走线。

- 电路仿真：使用软件模拟电路工作情况。

三、安全与维护1. 电工安全- 遵守电气安全规范。

- 使用个人防护装备。

- 定期检查电气设备。

2. 电子设备维护- 清洁电路板和元件。

- 定期更换老化元件。

- 存储环境要求：防潮、防尘、防静电。

第一章电工基础知识第一节电路的基本概念1、电路电路就是电流通过的路径。

电路是由电源、负载、连接导线和开关组成。

图1-1为简单手电筒电路，其中干电池为电源、灯泡为负载，用连接导线将电源、开关、负载连接成电路。

在实际用中通常按国家统一规定的图形符号表示电路图。

如图1-2所示就是图1-1手电筒电路图。

电路通常有三种状态（1）通路：电路中的开关闭合，负载（电路）中有电流通过，这种状态一般称为正常工作状态。

（2）开路：也称为断路，是指电路中某处断开或电路中开关打开，负载（电路）中无电流通过。

（3）短路：电源两端的导线由于某种事故，而直接相连，使负载中无电流通过。

短路时，电源向导线提供的电源比正常时大几十至几百倍，因而不允许短路。

2、电流与电流强度在电路中，把电荷的定向运动叫做电流。

规定：以正电荷移动的方向作为电流的正方向。

在闭合电路中，电流的方向为：电流从电源正极流出，通过导线、开关流入负载后回到电源的负极。

电流分成直流和交流电源两大类：直流电流：是指电流的方向不随时间变化的电流，如图1-3所示交流电流：是指电流的大小和方向和方向随时间作周期性变化。

如图1-4最常见的是正弦交流电。

电流强度：由于电流所产生的效果具有不同的程度，这样就形成电流强度的概念。

电流强度也简称为电流，它是用在单位时间内通过导体横截面的电量多少来度量的。

QI=t式中I-表示电流强度，单位：安培（A）。

Q-表示t时间内，通守导体横截面电荷电量，单位：库仑（C）。

T-表示时间，单位：秒（s）。

在国际单位制中，电流强度的单位是安培，（A），简称安。

计算微小电流时以毫安（mA）或微安（μA）为单位，它们的关系是：1A=103mA 1mA=103μA3、电压与电动势（1）电压图1-5A和B表示负载两端，电流的方向由A流向B，负载灯泡发光，说明电流通过灯线时产生热和发光。

为了表示电流强度与做功的本领，引入一物理量—电压（电位差）U AB：WU AB=QQ-由A端移动到B端的电荷电量，单位：库仑。

电工电子基础知识总结电工电子是一门关于电路的基础知识学科，涵盖了电路基本理论、电路元件、电工设备等方面的知识。

下面将对电工电子的基础知识进行总结。

一、电路基本理论1. 电流、电压和电阻：电流是电子在导体中的流动，单位为安培；电压是电流的推动力，单位为伏特；电阻是物质对电流的阻碍程度，单位为欧姆。

2. 电功和功率：电功是电流通过电路元件所做的功率，单位为焦耳；功率是单位时间内所做的电功，单位为瓦特。

3. 基尔霍夫定律：包括基尔霍夫电压定律和基尔霍夫电流定律，用于描述电流和电压在电路中的分布和变化。

4. 电路拓扑：描述电路中元件之间的连接关系，包括串联、并联和混联等形式。

二、电路元件1. 电源：提供电路运行所需的电能，常见的电源有直流电源和交流电源。

2. 电阻器：用于限制电流流动的元件，通常用于调节电路中的电阻值。

3. 电容器：由两个带电平板和介质组成，用于储存电荷和电能，在电路中具有存储和释放电荷的作用。

4. 电感器：由线圈组成，具有储存和释放磁能的作用，在电路中常用于滤波和产生电磁感应等。

5. 二极管：由P型和N型半导体组成，具有单向导电特性，常用于整流和开关等应用。

6. 晶体管：由三层半导体构成，具有放大和开关功能，是现代电子器件的核心元件。

三、电工设备1. 电机：将电能转换为机械能的设备，分为直流电机和交流电机，应用广泛于各种电动机械设备中。

2. 变压器：用于改变交流电压的设备，分为升压变压器和降压变压器，常用于电力传输和电子设备供电等领域。

3. 电力电子器件：包括开关电源、逆变器、整流器等，用于处理和控制电能的变换和传输。

4. 电工工具：包括电流表、电压表、万用表等，用于测量电流、电压和阻抗等参数。

四、常见电路1. 直流电路：电流方向恒定，电压稳定的电路，常用于电池供电等。

2. 交流电路：电流方向和电压频率变化的电路，常用于家庭电源和工业电网等。

3. 放大电路：利用晶体管等放大器件将小信号放大的电路，常用于音频放大器、功放等设备。

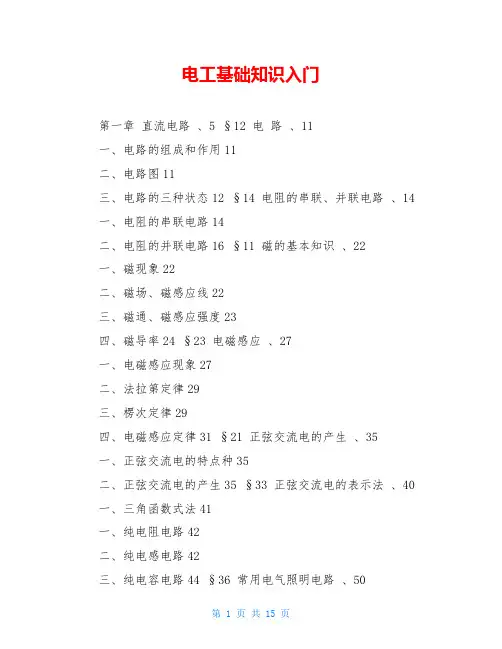

电工基础知识入门第一章直流电路、5 §12 电路、11一、电路的组成和作用11二、电路图11三、电路的三种状态12 §14 电阻的串联、并联电路、14一、电阻的串联电路14二、电阻的并联电路16 §11 磁的基本知识、22一、磁现象22二、磁场、磁感应线22三、磁通、磁感应强度23四、磁导率24 §23 电磁感应、27一、电磁感应现象27二、法拉第定律29三、楞次定律29四、电磁感应定律31 §21 正弦交流电的产生、35一、正弦交流电的特点种35二、正弦交流电的产生35 §33 正弦交流电的表示法、40 一、三角函数式法41一、纯电阻电路42二、纯电感电路42三、纯电容电路44 §36 常用电气照明电路、50一、白炽灯照明电路50二、节能灯照明电路51三、日光灯照明电路51 习题52第四章变压器与三相异步电动机、54 §42 三相异步电动机的用途和结构、60一、电动机概述60二、三相笼式异步电动机的基本结构61 §43 三相异步电动机的使用、65一、启动65二、反转66三、制动66四、三相笼式异步电动机的铭牌数据67五、三相异步电动机使用要点68 §41 常用低压电器、72一、开关72二、接触器75三、热继电器76四、熔断器76 §51 型车床控制线路、83 习题84第六章安全用电、85 §62 安全用电措施、87一、常用安全用电措施87二、电气设备的保护接地和保护接零88三、安全用电不准89 §61 电学的基本物理量一、电量自然界中的一切物质都是由分子组成的，分子又是由原子组成的，而原子是由带正电荷的原子核和一定数量带负电荷的电子组成的。

在通常情况下，原子核所带的正电荷数等于核外电子所带的负电荷数，原子对外不显电性。

但是，用一些办法，可使某种物体上的电子转移到另外一种物体上。

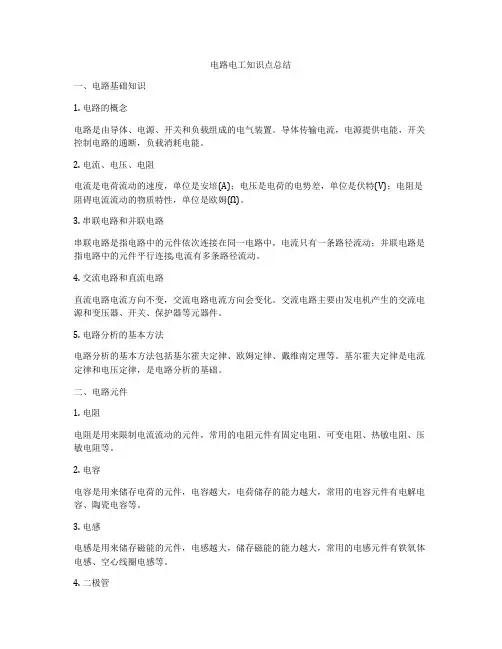

电路电工知识点总结一、电路基础知识1. 电路的概念电路是由导体、电源、开关和负载组成的电气装置。

导体传输电流，电源提供电能，开关控制电路的通断，负载消耗电能。

2. 电流、电压、电阻电流是电荷流动的速度，单位是安培(A)；电压是电荷的电势差，单位是伏特(V)；电阻是阻碍电流流动的物质特性，单位是欧姆(Ω)。

3. 串联电路和并联电路串联电路是指电路中的元件依次连接在同一电路中，电流只有一条路径流动；并联电路是指电路中的元件平行连接,电流有多条路径流动。

4. 交流电路和直流电路直流电路电流方向不变，交流电路电流方向会变化。

交流电路主要由发电机产生的交流电源和变压器、开关、保护器等元器件。

5. 电路分析的基本方法电路分析的基本方法包括基尔霍夫定律、欧姆定律、戴维南定理等。

基尔霍夫定律是电流定律和电压定律，是电路分析的基础。

二、电路元件1. 电阻电阻是用来限制电流流动的元件，常用的电阻元件有固定电阻、可变电阻、热敏电阻、压敏电阻等。

2. 电容电容是用来储存电荷的元件，电容越大，电荷储存的能力越大，常用的电容元件有电解电容、陶瓷电容等。

3. 电感电感是用来储存磁能的元件，电感越大，储存磁能的能力越大，常用的电感元件有铁氧体电感、空心线圈电感等。

4. 二极管二极管是一种具有单向导电特性的元件，常用的二极管有正向导通二极管和反向截止二极管。

5. 晶体管晶体管是一种具有放大、开关、振荡等功能的元件，常用的晶体管有PNP型、NPN型晶体管。

6. 集成电路集成电路是将多个电子元件集成到一块芯片上的元件，常用的集成电路有逻辑电路、存储电路、模拟电路等。

三、电工知识1. 电动机电动机是一种将电能转换为机械能的设备，常见的电动机包括直流电动机、异步电动机、同步电动机等。

2. 变压器变压器是用来变换电压的设备，常见的变压器包括升压变压器、降压变压器、隔离变压器等。

3. 发电机发电机是一种将机械能转换为电能的设备，常见的发电机包括直流发电机、交流发电机等。

电⼯新⼿必看：电路基础知识总结集锦（⼲货）电⼯资料知识⼤集锦各种型号的PLC ABB，三菱，欧姆龙，西门⼦，施耐德，富⼠等等本⽂介绍电路知识的总结：1.电压电流电流的参考⽅向可以任意指定，分析时：若参考⽅向与实际⽅向⼀致，则i>0，反之i<0。

电压的参考⽅向也可以任意指定，分析时：若参考⽅向与实际⽅向⼀致，则u>0反之u<0。

2．功率平衡⼀个实际的电路中，电源发出的功率总是等于负载消耗的功率。

3．全电路欧姆定律：U=E-RI4．负载⼤⼩的意义：电路的电流越⼤，负载越⼤。

电路的电阻越⼤，负载越⼩。

5．电路的断路与短路电路的断路处：I＝0，U≠0 电路的短路处：U＝0，I≠0 。

基尔霍夫定律：1．⼏个概念：⽀路：是电路的⼀个分⽀。

结点：三条（或三条以上）⽀路的联接点称为结点。

回路：由⽀路构成的闭合路径称为回路。

⽹孔：电路中⽆其他⽀路穿过的回路称为⽹孔。

2．基尔霍夫电流定律：（1）定义：任⼀时刻，流⼊⼀个结点的电流的代数和为零。

或者说：流⼊的电流等于流出的电流。

（2）表达式：i进总和=0 或： i进=i出（3）可以推⼴到⼀个闭合⾯。

3．基尔霍夫电压定律（1）定义：经过任何⼀个闭合的路径，电压的升等于电压的降。

或者说：在⼀个闭合的回路中，电压的代数和为零。

或者说：在⼀个闭合的回路中，电阻上的电压降之和等于电源的电动势之和。

电位的概念（1）定义：某点的电位等于该点到电路参考点的电压。

（2）规定参考点的电位为零。

称为接地。

（3）电压⽤符号U表⽰,电位⽤符号V表⽰（4）两点间的电压等于两点的电位的差。

（5）注意电源的简化画法。

四．理想电压源与理想电流源1．理想电压源（1）不论负载电阻的⼤⼩，不论输出电流的⼤⼩，理想电压源的输出电压不变。

理想电压源的输出功率可达⽆穷⼤。

（2）理想电压源不允许短路。

2．理想电流源（1）不论负载电阻的⼤⼩，不论输出电压的⼤⼩，理想电流源的输出电流不变。

理想电流源的输出功率可达⽆穷⼤。
