补偿电缆是用于热电偶温度测量用的,分K分度、T分度等规格。
补偿电缆是属于专用电缆,一般都是非铜芯。
补偿电缆的作用是来延伸多点热电极及移动热电偶的冷端,与显示仪表联接构成多点测温系统。
补偿电缆型号,安徽康斐尔电气有限公司告诉您!安徽康斐尔电气有限公司位于长江之滨的的文明城市天长市,是集科技攻关、新品研发、制造营销、出口为一体的生产型企业。
主要产品:电力电缆、控制电缆、计算机电缆、核电站用1E级和非1E 级电力电缆。
仪器仪表系列:压力变送器、压力表系列、双金温度计、无纸记录仪、工业热电偶、仪表保护箱、温度传感器等。
通俗的讲,补偿电缆为便于自动化操作的补偿导线。
就是一种为各行业测量部门、测量仪表与探头连接的一种导线。
由于该导线是用多种不同的材质所组成,具有温度补偿作用,所以叫做补偿电缆,不同的探头应选用相匹配的补偿电缆。
安徽康斐尔电气有限公司很多人分不清补偿电缆和普通电缆,那么补偿电缆和普通电缆的区别在哪里呢?补偿电缆的导体都是具有传输热电动势的合金材料,一般补偿电缆与热电偶相连。
普通电缆是用来传输电能电源的电工产品,因而电缆导体多为导电性能优良的电解铜或电解铝。
这是二者最根本的区别。
公司拥有雄厚的技术力量、精良的制造工艺和科学的管理手段。
安徽康斐尔电气有限公司公司严格执行产品标准及行业标准,按照国内各工矿企业的使用环境条件和工艺要求,制定严格的工艺流程,使产品工艺精良。
公司自主研制、开发、生产的产品主要有六大系列,400多个品种。
被广泛应用于航天、军工、电力、水处理等行业,产品销往国内29个省市自治区,在许多重点工程中使用,获得用户高度评价。
安徽康斐尔电气有限公司。
补偿导线、补偿电缆系列型号的分类一、补偿导线、补偿电缆1、用途用于分度号为S、B、K、E、J、T、N、和 EU、EA型热电偶配用的补偿导线,补偿电缆。
2、特点敷设简单,具有防潮,阻燃,耐酸碱,耐高温,耐老化的特点,屏蔽可防止外界干扰。
3、使用温度耐高温型:(代号HF4),-40℃—+275℃耐热型(HB2)-40℃ —+200℃普通型:(GV2-20 ℃—+100℃4、产品的命名代号和表示方法配用K型热电偶2*1.5mm²补偿导线(屏蔽)。
例:①耐高温型表示式:KX-HF4P2*1.5mm2②耐热型表示式:KX-HB2P2*1.5mm2③普通型表示式:KC-GV2P2*1.5mm2配用E型热电偶4对2*1.5mm2补偿电缆(屏蔽)。
例:①耐高温型表示式:EX-HF4P4*2*1.5mm2②耐热型表示式:EX-HB2P4*2*1.5mm2③普通型表示式:EX-GV2P4*2*1.5mm25、补偿导线型号、种类和绝缘着色二、本安型补偿导线补偿电缆1、产品用途:适用于本质安全电路中热电偶与仪表间的信号传输,通常成为本安型补偿导线,本安型补偿电缆。
2、使用温度:电缆敷设时温度应不低于0℃,弯曲半径应不小于电缆外径的10倍。
3、产品结构说明:1、对绞线组2、隔离层3、对屏蔽4、隔离层5、填充6、总屏蔽 7、隔离层外护套4、产品的命名和表示方法:本安型KX补偿电缆5对(10芯)线芯截面1.5mm2可表示为:•一般用普通级对屏蔽软线芯:ia-kx-GBPJR5×2×1.5mm2•一般用精密级总屏蔽:ia-kx-GAPJR5×2×1.5mm2•一般用心普通级对屏总屏:ia-kx-GBPJR5×2×1.5mm2•耐热用精密级多股软线芯屏蔽:ia-kx-HAPJR5×2×1.5mm25、主要技术数据注:R型热电偶:铂铑13-铂补偿导线可用SC代替。
五、补偿导线(缆)型号及含义补偿导线(缆)(GB4989-85)产品型号表注:补偿导线型号第一个字母与热电偶的分度号对应,第二个字母中“X”表示延伸型补偿导线(与热电偶材料相同),“C”表示补偿型补偿导线。
绝缘颜色标志表补偿导线型号、代号及命名法表表示S型热电偶用的补偿型耐热用普通级补偿导线,绝缘层为聚氯乙烯,特征为多股软线和屏蔽型单对线芯标称截面为1.0mm2。
举例:SC-H B-V R P 2×1.0 GB4989-85本安用热电偶补偿导线(缆)(含阻燃型)产品型号含义线芯绝缘层、护层着色表注:普通级和精密级本安用补偿导线的区分,用在护层外加标志方法区别:凡是有GA标志者为精密级、GB标志者为普通级。
六、高压线路刚性绝缘子高压线路针式绝缘子型号含义高压线路瓷横担绝缘子高压线路柱式绝缘子高压线路蝶式绝缘子七、高压线路悬式绝缘子高压线路盘形悬式瓷绝缘子高压线路耐污盘形悬式瓷绝缘子高压线路盘形悬式玻璃绝缘子高压线路耐污盘形悬式玻璃绝缘子高压架空线路绝缘地线用盘形悬式绝缘子直流高压线路用盘形悬式绝缘子架空电力线路用拉紧绝缘子产品代号序数中的前二位数字为产品类种代号,15-拉紧绝缘子;第三、四数字为产品形式代号10-蛋形;20-四角形;30-八角形;第五、六位数字为产品的顺序号,从01开始按照自然数的顺序排列。
户内支柱绝缘子户外针式支柱绝缘子户外棒形支柱绝缘子户外棒形支柱绝缘子元件结构型式220KV及以上棒形支柱绝缘子是由几个支柱绝缘子元件作迭装构成的绝缘子柱,其组合用元件数量按其额定电压而定,一般:220KV级由二个元件组成;330KV级由三个元件或二个元件组成;500KV级由三个元件或四个元件组成;500KV 级三角架式由三柱十二个元件或九个元件组成。
耐污型户外棒形支柱绝缘子低压线路针式绝缘子低压线路蝶式绝缘子产品代号序数中的前二位数字为产品类种代号,16—代表低压线路绝缘子,第三、四位数字为蝶式绝缘子;第五、六位数字为产品的顺序号,从01开始按照自然数的顺序排列。
热电偶补偿导线知识1 结构及定义热电偶补偿导线简称补偿导线,通常由补偿导线合金丝、绝缘层、护套、屏蔽层组成。
在一定温度范围内(包括常温)、具有与所匹配的热电偶的热电动势的标称值相同的一对带有绝缘层的导线,用它们连接热电偶与测量装置,以补偿它们与热电偶连接处的温度变化所产生的误差。
热电偶与测量装置之间使用补偿导线,其优点有二:1.改善热电偶测温线路的物理性能和机械性能,采用多股线芯或小直径补偿导线可提高线路的挠性,是接线方便,也可调节线路电阻或屏蔽外界干扰;2.降低测量线路成本,当热电偶与测量装置距离很远,使用补偿导线可以节省大量的热电偶材料,特别是使用贵金属热电偶时,经济效益更为明显。
2 术语及符号2.1 延长型补偿导线延长型补偿导线又称延长型导线,其合金丝的名义化学成分及热电动势标称值与配用的热电偶相同,用字母“X”附在热电偶分度号之后表示,例如“KX”表示K型热电偶用延长型补偿导线。
2.2 补偿型补偿导线补偿型补偿导线又称补偿型导线,其合金丝的名义化学成分与配用的热电偶不同,但其热电动势值在0-100℃或0-200℃时与配用热电偶的热电动势标称值相同,用字母“C”附在热电偶分度号之后表示,例如“KC”。
不同合金丝可以应用于同一分度号的热电偶,并用附加字母区别,如“KCA”、“KCB”。
2.3 允差热电偶用补偿导线的允差是由于测量系统中引用了补偿导线而产生的最大偏差,该值用微伏表示,其允差的大小分为精密级和普通级两种。
2.4 符号S——表示热电特性为精密级补偿导线。
普通级补偿导线不标字母;G——表示一般用补偿导线;H——表示耐热用补偿导线;R——表示线芯为多股的补偿导线。
线芯为单股的补偿导线不标字母;P——表示有屏蔽层的补偿导线;V——表示绝缘层或护套为聚氯乙烯材料(PVC);F——表示绝缘层为聚四氟乙烯材料;B——表示护套为无碱玻璃丝材料。
3 补偿导线的分类3.1 品种按照补偿导线所匹配的热电偶的品种列于表1。

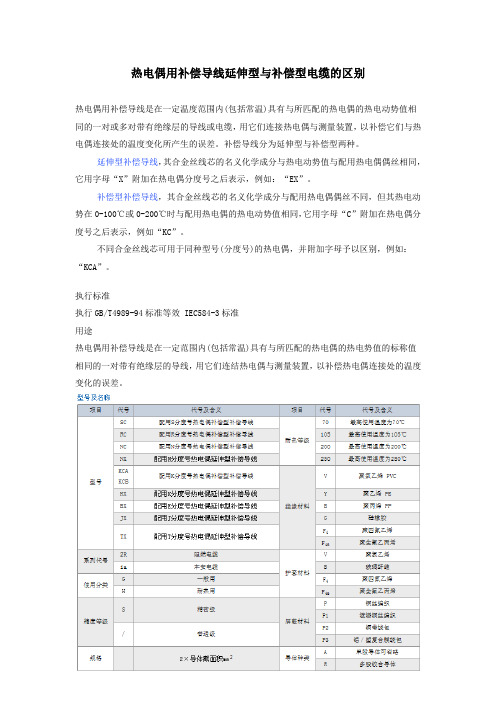

热电偶用补偿导线延伸型与补偿型电缆的区别
热电偶用补偿导线是在一定温度范围内(包括常温)具有与所匹配的热电偶的热电动势值相同的一对或多对带有绝缘层的导线或电缆,用它们连接热电偶与测量装置,以补偿它们与热电偶连接处的温度变化所产生的误差。
补偿导线分为延伸型与补偿型两种。
延伸型补偿导线,其合金丝线芯的名义化学成分与热电动势值与配用热电偶偶丝相同,它用字母“X”附加在热电偶分度号之后表示,例如:“EX”。
补偿型补偿导线,其合金丝线芯的名义化学成分与配用热电偶偶丝不同,但其热电动势在0-100℃或0-200℃时与配用热电偶的热电动势值相同,它用字母“C”附加在热电偶分度号之后表示,例如“KC”。
不同合金丝线芯可用于同种型号(分度号)的热电偶,并附加字母予以区别,例如:“KCA”。
执行标准
执行GB/T4989-94标准等效 IEC584-3标准
用途
热电偶用补偿导线是在一定范围内(包括常温)具有与所匹配的热电偶的热电势值的标称值相同的一对带有绝缘层的导线,用它们连结热电偶与测量装置,以补偿热电偶连接处的温度变化的误差。
补偿导线补偿导线是在一定温度范围内(包括常温0)具有与所匹配热电偶热电动势相同标称值的一对带有绝缘层的到导线,用他们连接热电偶与测量装置,以补偿它们与热电偶连接处的温度变化所产生的误差。
本产品适用于分度号为S、R、K、E、T、J、N型各种热电偶与温度显示仪表之间的电气连接,以提高测温精度。
补偿导线分为延长性与补偿型。
补偿导线补偿导线按热电特性的允差不同分为精密级(符号S)和普通级(符号无)。
热电偶补偿导线产品使用特性:补偿导线可以在-60~260℃环境下工作,是十分理想的自动化单元。
已被广泛用于石油、化工、冶金、电力等部门的自动化测温仪表的单点或者多点连接。
产品标准: 热电偶补偿导线:GB/T4989-94 热电偶补偿电缆:Q/ 3 20831SQL07-96 使用特性: 使用温度:耐热级:-65~+200℃及-65~+260℃两种;普通级:-40~+70℃及-40~+105℃两种;最小弯曲半径:补偿导线:不小于导线外8倍;产品标准: 热电偶补偿导线:GB/T4989-94 热电偶补偿电缆:Q/ 3 20831SQL07-96 使用特性: 使用温度:耐热级:-65~+200℃及-65~+260℃两种;普通级:-40~+70℃及-40~+105℃两种;最小弯曲半径:补偿导线:不小于导线外8倍;补偿电缆:有铠装时不小于电缆外径的12倍,无铠装时不小于电缆外径6倍补偿电缆型号名称KX-FF 氟塑料绝缘氟塑料护套普通级K分度热电偶用补偿电缆KX-FPF 氟塑料绝缘氟塑料护套铜丝编织分屏蔽普通级K分度热电偶用补偿电缆KX-FPFP 氟塑料绝缘氟塑料护套铜丝编织分屏蔽及总屏蔽普通级K分度热电偶用补偿电缆KX-FFP 氟塑料绝缘氟塑料护套铜丝编织总屏蔽普通级K分度热电偶用补偿电缆KXS-FF 氟塑料绝缘氟塑料护套精密级K分度热电偶用补偿电缆KXS-FPF 氟塑料绝缘氟塑料护套铜丝编织分屏蔽精密级K分度热电偶用补偿电缆KXS-FPFP 氟塑料绝缘氟塑料护套铜丝编织分屏蔽及总屏蔽精密级K分度热电偶用补偿电缆KXS-FFP 氟塑料绝缘氟塑料护套铜丝编织总屏蔽精密级K分度热电偶用补偿电缆KX-FP3F 氟塑料绝缘铝/塑复合带分屏蔽氟塑料护套普通级K分度热电偶用补偿电缆KX-FP3FP3 氟塑料绝缘铝/塑复合带分屏蔽及总屏蔽氟塑料护套普通级K分度热电偶用补偿电缆KX-FFP3 氟塑料绝缘氟塑料护套铜丝编织铝/塑复合带总屏蔽普通级K分度热电偶用补偿电缆KXS-FP3F 氟塑料绝缘铝/塑复合带分屏蔽氟塑料护套精密级K分度热电偶用补偿电缆KXS-FFP3 氟塑料绝缘及护套铝/塑复合带总屏蔽精密级K分度热电偶用补偿电缆KXS-FP3FP3 氟塑料绝缘铝/塑复合带分屏蔽及总屏蔽氟塑料护套精密级K分度热电偶用补偿电缆注:1、其它型号补偿电缆EX、SC、KC、NC、NX、BC、TX、JX,只需改写型号的第一项,如EX-FF EX-FPF等。
补偿电缆具有很多种型号,具体选用要根据具体使用情况来定。
那么具体有哪些型号?哪家生产的补偿电缆值得信赖?安徽康斐尔电气有限公司是一个不错的选择,接下来小编为您简单介绍,希望给您带来一定程度上的帮助。
补偿电缆的型号一共有二十一种,具体如下:1、KX-GA-VVP:聚氯乙烯绝缘和护套铜丝编织总屏蔽精密级K 分度号热电偶用补偿电缆2、KX-GA-VVRP:聚氯乙烯绝缘和护套铜丝编织总屏蔽精密级K分度号热电偶用补偿软电缆3、KX-GA-VPVP:聚氯乙烯绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿电缆4、KX-GA-VPVRP:聚氯乙烯绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿软电缆5、KX-GA-YJVP:交联聚乙烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级K分度号热电偶用补偿电缆7、KX-GA-YJVRP:交联聚乙烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级K分度号热电偶用补偿软电缆8、KX-GA-YJPVP:交联聚乙烯绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿电缆9、KX-GAYJPVRP:交联聚乙烯绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿软电缆10、KX-HA-FFP:氟塑料烯绝缘和护套铜丝编织总屏蔽精密级K分度号热电偶用补偿电缆11、KX-HA-FFRP:氟塑料烯绝缘和护套铜丝编织总屏蔽精密级K分度号热电偶用补偿软电缆12、KX-HA-FPFP:氟塑料绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿电缆13、KX-HA-FPFRP:氟塑料绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿软电缆14、KX-HA-FVP:氟塑料烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级K分度号热电偶用补偿电缆15、KX-HA-FVRP:氟塑料烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级K分度号热电偶用补偿软电缆16、KX-HA-FPVP:氟塑料绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿电缆17、KX-HA-FPVRP:氟塑料绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿软电缆18、KX-HA-FGP:氟塑料烯绝缘硅橡胶护套铜丝编织总屏蔽精密级K分度号热电偶用补偿电缆19:、KX-HA-FGRP:氟塑料烯绝缘硅橡胶护套铜丝编织总屏蔽精密级K分度号热电偶用补偿软电缆20、KX-HA-FPGP:氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿电缆21、KX-HA-FPGRP:氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿软电缆安徽康斐尔电气有限公司位于长江之滨的的文明城市天长市,是集科技攻关、新品研发、制造营销、出口为一体的生产型企业。
