热电偶用补偿电缆

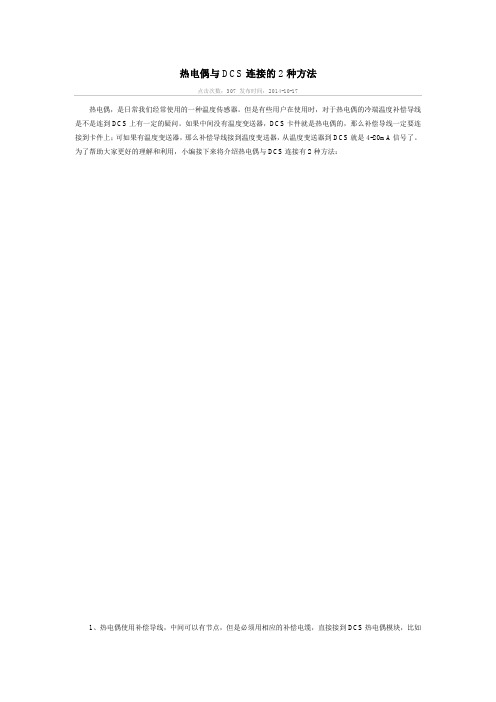

热电偶与DCS连接的2种方法
点击次数：307 发布时间：2014-10-17
热电偶，是日常我们经常使用的一种温度传感器。

但是有些用户在使用时，对于热电偶的冷端温度补偿导线是不是连到DCS上有一定的疑问。

如果中间没有温度变送器，DCS卡件就是热电偶的，那么补偿导线一定要连接到卡件上；可如果有温度变送器，那么补偿导线接到温度变送器，从温度变送器到DCS就是4-20mA信号了。

为了帮助大家更好的理解和利用，小编接下来将介绍热电偶与DCS连接有2种方法：
1、热电偶使用补偿导线，中间可以有节点，但是必须用相应的补偿电缆，直接接到DCS热电偶模块，比如
HONEYWELLTPS中LLMUX卡件。

尽量减少节点，以减少干扰。

另外DCS组态中需选定对应热偶型号，及补偿方式。

2、热电偶在现场使用变送器，(温度变送器)，转变为4~20mA标准信号，然后接到室内安全栅(有必要的话，比如化工环境)，然后接入DCS的标准模拟量卡件(普通AI卡件)。

注意热偶到变送器之间需使用补偿电缆，变送器需设定补偿方式，热偶型号，定标量程等，DCS需设置量程，信号类型等。

补偿导线、补偿电缆系列型号的分类一、补偿导线、补偿电缆1、用途用于分度号为S、B、K、E、J、T、N、和 EU、EA型热电偶配用的补偿导线,补偿电缆;2、特点敷设简单,具有防潮,阻燃,耐酸碱,耐高温,耐老化的特点,屏蔽可防止外界干扰;3、使用温度耐高温型：代号HF4,-40℃—+275℃ 耐热型HB2-40℃ —+200℃普通型：GV2-20 ℃—+100℃4、产品的命名代号和表示方法配用K型热电偶2补偿导线屏蔽;例：①耐高温型表示式：KX-HF4P2 ②耐热型表示式：KX-HB2P2 ③普通型表示式：KC-GV2P2配用E型热电偶4对2补偿电缆屏蔽;例：①耐高温型表示式:EX-HF4P42 ②耐热型表示式：EX-HB2P42 ③普通型表示式：EX-GV2P425、补偿导线型号、种类和绝缘着色二、本安型补偿导线补偿电缆1、产品用途：适用于本质安全电路中热电偶与仪表间的信号传输,通常成为本安型补偿导线,本安型补偿电缆;2、使用温度：电缆敷设时温度应不低于0℃,弯曲半径应不小于电缆外径的10倍;3、产品结构说明：1、对绞线组2、隔离层3、对屏蔽4、隔离层5、填充6、总屏蔽7、隔离层外护套4、产品的命名和表示方法：本安型KX补偿电缆5对10芯线芯截面可表示为：•一般用普通级对屏蔽软线芯：ia-kx-GBPJR5×2ו一般用精密级总屏蔽：ia-kx-GAPJR5×2ו一般用心普通级对屏总屏：ia-kx-GBPJR5×2ו耐热用精密级多股软线芯屏蔽：ia-kx-HAPJR5×2×5、主要技术数据注：R型热电偶：铂铑13-铂补偿导线可用SC代替;。

一、概述：热电偶用补偿导线及补偿电缆产品特点及用途:一般用聚氯乙烯绝缘和护套补偿导线或电缆具有优良的防潮、耐磨及阻燃特性；耐高温氟塑料绝缘和护套补偿导线或电缆采用连续挤出工艺，更有耐高温、耐寒、耐酸碱油水、不延燃、抗老化等优越性，产品质量高于国标GB/T4989-94(等效采用IEC584-3)的规定。

本质安全防爆测温系统用补偿导线或电缆采用低电容、低电感材料结构，具有防爆安全性能，适用于有爆炸危险的环境下作防爆热电偶冷短与防爆测温仪表连接，形成本安热电偶测温系统。

热电偶用补偿导线的作用是来延伸热电极即移动热电偶的冷端，与显示仪表联接构成测温系统。

本产品采用GB／T 4989-94《热电偶用补偿导线》国家标准(等效采用IEC584-3《热电偶第三部分—补偿导线》国际标准)，绝缘层和护层选用进口优质氟塑料，并采用整体连续挤出新工艺，使该产品具有优良的耐酸，碱、耐磨和不燃延之性能，可浸入油水中长期使用。

使用温度—60—205—260℃，属于当代国际先进水平。

产品主要应用于各种测温装置，已被广泛用于石油、化工、冶金、电力等部门。

二、产品执行标准：热电偶用补偿导线及补偿电缆产品执行GB/T4989-94(等效采用IEC584-3标准)三、产品特性：1．导体最高工作温度：耐热级：聚全氟乙丙烯(F46)200℃可溶性聚四氟乙烯260℃硅橡胶180℃普通级：聚氯乙烯70℃和105℃，交联聚乙烯90℃低烟无卤阻燃聚烯烃70℃，交联型90℃和125℃2．低环境温度：聚氯乙烯护套：固定敷设-40℃，非固定敷设-15℃氟塑料绝缘和护套：固定敷设-60℃，非固定敷设-20℃3．电缆允许弯曲半径：非铠装电缆最小为外径的6倍铜带屏蔽或钢带铠装点缆最小为电缆外径的12倍四、型号表示：五、主要技术指标：补偿导线型号按产品的品种划分为SC、KC、KX、EX、JX、TX、NC 其中：a)型号第一个字母与热电偶的分度号相对应；b)字母“X”表示延伸型补偿导线(型别)；c)字母“C”表示补偿型补偿导线(型别)。

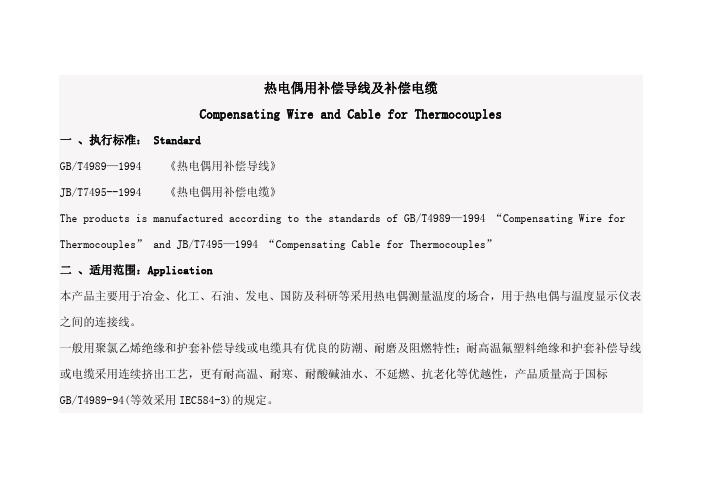

热电偶用补偿导线及补偿电缆Compensating Wire and Cable for Thermocouples一 、执行标准： StandardGB/T4989—1994 《热电偶用补偿导线》JB/T7495--1994 《热电偶用补偿电缆》The products is manufactured according to the standards of GB/T4989—1994 “Compensating Wire for Thermocouples” and JB/T7495—1994 “Compensating Cable for Thermocouples”二 、适用范围：Application本产品主要用于冶金、化工、石油、发电、国防及科研等采用热电偶测量温度的场合，用于热电偶与温度显示仪表之间的连接线。

一般用聚氯乙烯绝缘和护套补偿导线或电缆具有优良的防潮、耐磨及阻燃特性；耐高温氟塑料绝缘和护套补偿导线或电缆采用连续挤出工艺，更有耐高温、耐寒、耐酸碱油水、不延燃、抗老化等优越性，产品质量高于国标GB/T4989-94(等效采用IEC584-3)的规定。

This kind of products are mainly used as the connect wire in the automatic measure instruments in the electronic power industry, chemical industry, petroleum industry, metallurgy industry and national defense industry, etc.General PVC insulation and jacket compensation wire or cable with excellent moisture-resistant, wear-resistant and fire-retardant properties; fluoroplastic high temperature insulation and jacket compensation wire or cable is used by continuous extrusion process with resistance high temperature, resistance cold , resistance acid and basic ,resistance water, extension of combustion , anti-aging superiority, properties ,the quality of products is higher than international requirements GBGB/T4989-94 (equivalent using IEC584-3).三、使用特性：Operating characteristics2.1 一般用补偿导线、补偿电缆允许工作温度为-20℃～ 100℃，耐热用补偿导线、补偿电缆允许工作温度为-25℃～ 200℃。

补偿电缆具有很多种型号，具体选用要根据具体使用情况来定。

那么具体有哪些型号？哪家生产的补偿电缆值得信赖？安徽康斐尔电气有限公司是一个不错的选择，接下来小编为您简单介绍，希望给您带来一定程度上的帮助。

补偿电缆的型号一共有二十一种，具体如下：1、KX-GA-VVP：聚氯乙烯绝缘和护套铜丝编织总屏蔽精密级K 分度号热电偶用补偿电缆2、KX-GA-VVRP：聚氯乙烯绝缘和护套铜丝编织总屏蔽精密级K分度号热电偶用补偿软电缆3、KX-GA-VPVP：聚氯乙烯绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿电缆4、KX-GA-VPVRP：聚氯乙烯绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿软电缆5、KX-GA-YJVP：交联聚乙烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级K分度号热电偶用补偿电缆7、KX-GA-YJVRP：交联聚乙烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级K分度号热电偶用补偿软电缆8、KX-GA-YJPVP：交联聚乙烯绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿电缆9、KX-GAYJPVRP：交联聚乙烯绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿软电缆10、KX-HA-FFP：氟塑料烯绝缘和护套铜丝编织总屏蔽精密级K分度号热电偶用补偿电缆11、KX-HA-FFRP：氟塑料烯绝缘和护套铜丝编织总屏蔽精密级K分度号热电偶用补偿软电缆12、KX-HA-FPFP：氟塑料绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿电缆13、KX-HA-FPFRP：氟塑料绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿软电缆14、KX-HA-FVP：氟塑料烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级K分度号热电偶用补偿电缆15、KX-HA-FVRP：氟塑料烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级K分度号热电偶用补偿软电缆16、KX-HA-FPVP：氟塑料绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿电缆17、KX-HA-FPVRP：氟塑料绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿软电缆18、KX-HA-FGP：氟塑料烯绝缘硅橡胶护套铜丝编织总屏蔽精密级K分度号热电偶用补偿电缆19:、KX-HA-FGRP：氟塑料烯绝缘硅橡胶护套铜丝编织总屏蔽精密级K分度号热电偶用补偿软电缆20、KX-HA-FPGP：氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿电缆21、KX-HA-FPGRP：氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿软电缆安徽康斐尔电气有限公司位于长江之滨的的文明城市天长市，是集科技攻关、新品研发、制造营销、出口为一体的生产型企业。

热电偶的冷端补偿方法热电偶是一种常用的温度测量装置，由两种不同金属材料组成。

热电偶测量温度差异产生的电动势，并将其转化为温度值。

热电偶的测量结果往往受到冷端温度的影响。

为了减小或消除这种影响，可以采用一些冷端补偿方法。

以下是关于热电偶的10种冷端补偿方法：1. 理想冷端参考法：使用一个恒定温度恒定电压源作为冷端参考点，将热电偶的冷端与该参考点连接。

这种方法能够提供精确的冷端补偿，但需要额外配置恒温电源。

2. 冷端补偿电缆法：利用具有相同热电效应的电缆将热电偶的冷端与参考温度相连。

这种方法适用于短距离的温度测量，但长距离情况下电缆的温度梯度会导致测量误差。

3. 冷端冰浴法：将冰浴或低温热源与热电偶的冷端相连，以提供稳定的冷端温度。

这种方法适用于需要精确测量低温的应用，但仅适用于特定温区范围内。

4. 冷端温度补偿器法：使用冷端温度补偿器进行线性补偿，通过一个补偿电路来校正热电偶测量结果。

这种方法虽然可以在一定程度上减小冷端温度影响，但补偿电路的稳定性和准确性可能会影响测量精度。

5. 冷端绝缘套管法：将热电偶的冷端与一个绝缘套管相连，以减小冷端温度的变化对测量结果的影响。

这种方法适用于环境温度变化较大的情况下，但绝缘套管的稳定性和接触问题可能会影响测量精度。

6. 冷端过热维持法：通过采取一些措施保持冷端温度超过环境温度，减小环境温度变化对测量的影响。

在冷端附近加热，使用热电偶头盖子等方法。

7. 冷端对地维持法：将热电偶的冷端与地面相连，利用地面温度相对稳定的特性来补偿测量结果中的冷端温度变化。

这种方法适用于地面温度较为稳定的场合。

8. 冷端温度测量法：在热电偶的冷端加入一个额外的温度传感器，用于测量冷端温度，并对测量结果进行修正。

这种方法能够精确测量冷端温度，但额外的传感器可能会引入其他误差。

9. 自动补偿法：采用自动补偿器进行冷端温度补偿，监测冷端温度的变化并实时校正测量结果。

这种方法可以实现自动化的冷端补偿，但仍然受到补偿器的稳定性和准确性的影响。

k分度补偿电缆
K分度补偿电缆是一种热电偶补偿电缆，主要用于热电偶温度传感器的信号传输和温度补偿。

这种电缆具有较高的精度和稳定性，能够实现对温度的精确测量和补偿。

K分度补偿电缆的特点包括：
1.高精度：K分度补偿电缆的精度较高，能够实现对温度的精确测量和补偿。

2.稳定性好：K分度补偿电缆的稳定性较好，能够在不同的环境和条件下稳定工作。

3.传输距离长：K分度补偿电缆的传输距离较长，能够满足长距离传输的需要。

4.耐高温：K分度补偿电缆能够承受较高的温度，适用于高温环境下的温度测量和补偿。

K分度补偿电缆的应用范围包括：
1.温度测量：K分度补偿电缆可用于各种温度测量仪器，如热电偶温度计、红外线温度计等。

2.工业控制：K分度补偿电缆可用于各种工业控制系统中，实现对温度的精确控制和补偿。

3.科学研究：K分度补偿电缆可用于科学研究中，如材料科学、物理化学等领域。

总之，K分度补偿电缆是一种高精度、稳定性好、传输距离长、耐高温的热电偶补偿电缆，广泛应用于温度测量、工业控制和科学研
究等领域。

e型热电偶补偿导线电阻
在热电偶温度测量中，为了提高温度测量的准确性，常常使用热电偶补偿电缆来进行测量。

热电偶补偿电缆由导线和绝缘材料组成，常常使用铜、镍等金属材料制成。

但是，在实际应用中发现，热电偶补偿电缆的电阻也会对温度测量结果产生影响，因此需要使用e型热电偶补偿导线电阻来进行补偿。

那么，e型热电偶补偿导线电阻是什么？它又是如何进行补偿的呢？
首先，需要了解一下e型热电偶的结构和工作原理。

e型热电偶是一种由铬和镍组成的热电偶，它的工作原理是基于温度差产生的电动势。

当热电偶两端温度不一致时，就会产生一个电动势，这个电动势可以通过连接到示数器或控制器上来进行温度测量或控制。

由于热电偶补偿电缆电阻对温度测量结果产生影响，因此需要使用e型热电偶补偿导线电阻来进行补偿。

这个e型热电偶补偿导线电阻通常由铜、锌、锡等材料制成，它的阻值通常是非常小的，只有几十毫欧左右。

e型热电偶补偿导线电阻补偿的步骤如下：
第一步，将e型热电偶两端分别连接到温度控制器的温度检测端口和补偿端口上。

第二步，将e型热电偶补偿导线的两端分别连接到控制器的另一组检测端口和补偿端口上。

第三步，设定热电偶的工作温度，并将控制器的测量范围调节到相应的温度范围。

第四步，等待温度稳定后，记录控制器显示的温度值。

第五步，用已知的e型热电偶补偿导线电阻来进行修正，具体方法是先将热电偶断开连接，然后连接已知电阻，再根据已知电阻的阻值进行修正，最后再连接回热电偶并重新测量温度。

通过e型热电偶补偿导线电阻的修正，可以大大提高温度测量的准确性，特别是在高精度的温度测量中更为重要。

热电偶的冷端补偿1. 引言热电偶是一种常用的温度测量仪器，通过测量热电偶的热电势来确定温度。

然而，由于测量过程中存在一些误差和影响因素，需要对热电偶的冷端进行补偿来提高测量精度。

本文将深入探讨热电偶的冷端补偿问题，包括其原理、方法和应用实例。

2. 热电偶的原理热电偶是由两种不同金属导线通过焊接端点形成的，故也称为热电耦对。

当两个焊点温度不同时，就会产生一个热电势，即热电动势。

该热电势与热电偶的冷端温度相关。

3. 热电偶的冷端效应由于热电偶测温时需要接入仪器电路，而电路通常工作在室温下，所以热电偶的冷端会与室温相接触。

这个冷端温度对热电偶本身的测量结果会产生影响，称为热电偶的冷端效应。

3.1 影响因素热电偶的冷端效应受多个因素的影响，主要包括以下几个方面：1.热电偶与引线的连接方式：不同的连接方式会导致不同的冷端效应，例如直接焊接、插头连接、冷端补偿电缆等。

2.引线温度梯度：引线与环境温度存在差异，会影响整个电路的温度分布，从而影响冷端效应。

3.冷端温度变化：冷端温度的变化会导致热电势的变化，从而影响温度测量结果。

3.2 冷端效应的表现热电偶的冷端效应表现为温度测量值的误差。

当冷端温度变化时，热电势也会发生变化，进而影响到测温结果的准确性。

为了减小冷端效应的影响，需要进行冷端补偿。

4. 热电偶的冷端补偿方法为了准确测量温度，需要对热电偶的冷端进行补偿。

以下是几种常用的冷端补偿方法：4.1 使用冷端补偿电缆冷端补偿电缆是由特殊材料制成的电缆，其热电势与热电偶的冷端温度相关。

通过将冷端补偿电缆连接到热电偶的冷端，可以实现对冷端效应的补偿。

4.2 使用冷端补偿装置冷端补偿装置是一种特殊的电路装置，可以根据冷端温度的变化自动调整补偿电压。

该装置会测量冷端温度，并根据补偿算法计算出相应的补偿电压，从而减小冷端效应的影响。

4.3 矫正冷端温度另一种常用的方法是通过矫正冷端温度来进行补偿。

测量冷端温度的方法可以采用独立的温度传感器，如热敏电阻或热电偶，并将测量结果输入到温度测量仪器中进行补偿。
