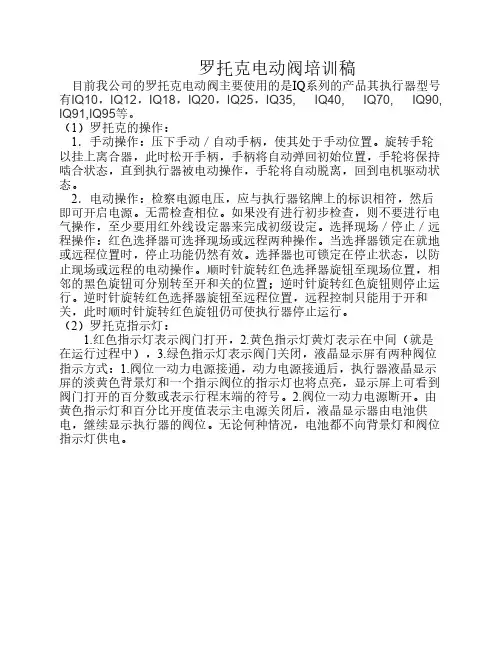

罗托克电动阀培训稿目前我公司的罗托克电动阀主要使用的是IQ系列的产品其执行器型号有IQ10，IQ12，IQ18，IQ20，IQ25，IQ35, IQ40, IQ70, IQ90, IQ91,IQ95等。
（1）罗托克的操作：1．手动操作：压下手动／自动手柄，使其处于手动位置。
旋转手轮以挂上离合器，此时松开手柄，手柄将自动弹回初始位置，手轮将保持啮合状态，直到执行器被电动操作，手轮将自动脱离，回到电机驱动状态。
2．电动操作：检察电源电压，应与执行器铭牌上的标识相符，然后即可开启电源。
无需检查相位。
如果没有进行初步检查，则不要进行电气操作，至少要用红外线设定器来完成初级设定。
选择现场／停止／远程操作：红色选择器可选择现场或远程两种操作。
当选择器锁定在就地或远程位置时，停止功能仍然有效。
选择器也可锁定在停止状态，以防止现场或远程的电动操作。
顺时针旋转红色选择器旋钮至现场位置，相邻的黑色旋钮可分别转至开和关的位置；逆时针旋转红色旋钮则停止运行。
逆时针旋转红色选择器旋钮至远程位置，远程控制只能用于开和关，此时顺时针旋转红色旋钮仍可使执行器停止运行。
（2）罗托克指示灯：1.红色指示灯表示阀门打开，2.黄色指示灯黄灯表示在中间（就是在运行过程中），3.绿色指示灯表示阀门关闭，液晶显示屏有两种阀位指示方式：1.阀位一动力电源接通，动力电源接通后，执行器液晶显示屏的淡黄色背景灯和一个指示阀位的指示灯也将点亮，显示屏上可看到阀门打开的百分数或表示行程末端的符号。
2.阀位一动力电源断开。
由黄色指示灯和百分比开度值表示主电源关闭后，液晶显示器由电池供电，继续显示执行器的阀位。
无论何种情况，电池都不向背景灯和阀位指示灯供电。
2．执行器的设定程序执行器与阀门连接可靠后，接通主电源，并将执行器选择在就地或停止位置。
按键，执行器显示将改变，显示力矩+阀位。
按键，执行器显示将改变，显示保护口令。
执行器的设定功能可以用口令进行保护。

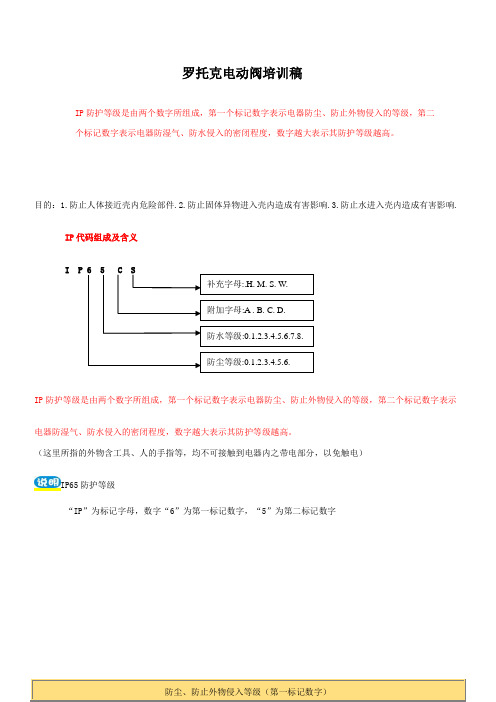

罗托克电动阀培训稿IP 防护等级是由两个数字所组成，第一个标记数字表示电器防尘、防止外物侵入的等级，第二个标记数字表示电器防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高。
目的：1.防止人体接近壳内危险部件.2.防止固体异物进入壳内造成有害影响.3.防止水进入壳内造成有害影响.IP 代码组成及含义IP 防护等级是由两个数字所组成，第一个标记数字表示电器防尘、防止外物侵入的等级，第二个标记数字表示 电器防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高。
（这里所指的外物含工具、人的手指等，均不可接触到电器内之带电部分，以免触电）IP65防护等级“IP ”为标记字母，数字“6”为第一标记数字，“5”为第二标记数字附加字母：防止接近危险部件A 手背B 手指C 工具D 金属线补充字母：专门补充的信息H 高压设备 M 做防水试验时试样运行 S 做防水试验时试样静止W 气候条件目前我公司的罗托克电动阀主要使用的是IQ系列的产品其执行器型号有IQ10，IQ12，IQ18，IQ20，IQ25，IQ35, IQ40, IQ70, IQ90, IQ91,IQ95等。
（1）罗托克的操作：1．手动操作：压下手动／自动手柄，使其处于手动位置。
旋转手轮以挂上离合器，此时松开手柄，手柄将自动弹回初始位置，手轮将保持啮合状态，直到执行器被电动操作，手轮将自动脱离，回到电机驱动状态。
2．电动操作：检察电源电压，应与执行器铭牌上的标识相符，然后即可开启电源。
无需检查相位。
如果没有进行初步检查，则不要进行电气操作，至少要用红外线设定器来完成初级设定。
选择现场／停止／远程操作：红色选择器可选择现场或远程两种操作。
当选择器锁定在就地或远程位置时，停止功能仍然有效。
选择器也可锁定在停止状态，以防止现场或远程的电动操作。
顺时针旋转红色选择器旋钮至现场位置，相邻的黑色旋钮可分别转至开和关的位置；逆时针旋转红色旋钮则停止运行。
逆时针旋转红色选择器旋钮至远程位置，远程控制只能用于开和关，此时顺时针旋转红色旋钮仍可使执行器停止运行。
