按键单片机控制步进电机加减速C程序

#include <reg52.h>sbit inc=P3^2;sbit dec=P3^3;sbit zhzhd=P3^6;sbit fazhd=P3^7;bit flag=1;unsigned char t=0x00; //表正反速度void delay(unsigned int t);void motor_ffw();unsigned char code led7code[]={0x81,0xe7,0x92,0xc2,0xe4,0xc8,0x88,0xe3,0x00,0xc0};unsigned int num=0;unsigned char code FFW[8]={0x40,0x60,0x20,0x30,0x10,0x18,0x08,0x48}; unsigned char code FFZ[8]={0x48,0x08,0x18,0x10,0x30,0x20,0x60,0x40}; //反转void main(){EA=1;IT0=1;EX0=1;IT1=1;EX1=1;TMOD=0x06;TL0=0xff;TH0=0xff;TR0=1;ET0=1;P3=0x3f;P0=led7code[num%10];while(1){motor_ffw();}}void motor_ffw() /* 步进电机驱动*/ //{unsigned char i;int j;while(1){for(j=0;j<12;j++) //12个周期转一圈{ for (i=0; i<8; i++) //一个周期转30度{if(flag==1)P2 = FFW[i]; //取数据elseP2 = FFZ[i];delay(t); //t调节转速}}}}void int0(void) interrupt 0{EX0=0;delay(10);if(inc==0){num++;P0=led7code[num%10];if(num%10!=0&&flag){zhzhd=0;fazhd=1;}else if (num%10==0){zhzhd=0;fazhd=0;}else {zhzhd=1;fazhd=0;}switch(num%10){case 0:t=0x00;break;case 1:t=0x12;break;case 2:t=0x11;break;case 3:t=0x10;break;case 4:t=0x09;break;case 5:t=0x08;break;case 6:t=0x07;break;case 7:t=0x06;break;case 8:t=0x05;break;case 9:t=0x04;break;}}while(!inc);EX0=1;}void int1(void) interrupt 2{EX1=0;delay(10);if(dec==0){num--;if(num==65535)num=65529;P0=led7code[num%10];if(num%10!=0&&flag){zhzhd=0;fazhd=1;}else if (num%10==0){zhzhd=0;fazhd=0;}else {zhzhd=1;fazhd=0;}if(num==65535)num=65529;switch(num%10){case 0:t=0x00;break;case 1:t=0x12;break;case 2:t=0x11;break;case 3:t=0x10;break;case 4:t=0x09;break;case 5:t=0x08;break;case 6:t=0x07;break;case 7:t=0x06;break;case 8:t=0x05;break;case 9:t=0x04;break;}}while(!dec);EX1=1;}void huanx(void) interrupt 1{ET0=0;TR0=0;delay(10);if(P3^4==0){if(flag==1) {flag = 0;zhzhd=1;delay(500);fazhd=0;} else {flag = 1;fazhd=1;delay(500);zhzhd=0;}}while(!(P3^4));ET0=1;TR0=1;}// 延时程序void delay(unsigned int t){unsigned int k;while(t--){for(k=0; k<80; k++);}}。

题目：单片机控制步进电机系统摘要很多工业控制设备对位移和角度的控制精度要求较高, 一般电机很难实现, 而步进电机可精确实现所设定的角度和转数。

本设计主要是运用51 单片机控制六线4相步进电机系统, 由单片机产生驱动脉冲信号, 控制步进电机以一定的转速向某一方向产生一定的转动角度。

同时能够利用单片机实现电机的正、反转及速度控制，并能在数码管上显示出相应的速度。

本文中给出了该系统设计的硬件电路，软件设计，人机交互等。

并对各个功能模块进行了详细的说明。

主要内容包括以下几个方面：单片机控制步进电机的一般原理。

电机驱动及控制的实现。

控制系统整体设计以及模块划分说明。

原理图。

代码。

关键词：单片机；步进电机；系统；驱动AbstractMany Industrial control equipment have a highly requirement in displacement and angle with control accuracy, the most motor can't carry out .but the step motor can carry out the displacement and angle that you enactmented in accuracy. This design mainly used SCM to control step motor system.The step motor is formed six lines and four phasic.Through SCM generate the drive pulse signal.Control stepper motor through a certain speed in a direction to get a certain degree of rotation angle.At the same time, It can use SCM to realization of the motor is , reverse and speed control. and showed the speed in the digital tube.In this paper, given the design of the system hardware circuit,software design, human-computer interaction and so on.and it given the details description of each functional module.the main contents include the following:(1) The general principles of signal_chip controlling step motor.(2) The realization of motor driving and controlling(3) Control system overall design and description module division(4) Schematic Diagram(5) CodeKey Words：SCM; stepper motor; system; drive目录引言41 单片机控制步进电机的一般原理41.1 步进电机41.1.1 步进电机介绍41.1.2 步进电机分类51.1.3 技术指标51.1.4 步进电机工作原理51.2 单片机72 步进电机驱动实现82.1简介82.2驱动选择83 系统硬件设计93. 1 单片机控制电机93.2 键盘93.3 显示部分10程序流程图11总结12致谢13参考文献13附录13C代码13引言目前，在工业控制生产以及仪器上应用十分广泛。

1.3.4软件设计速、加速信号和方向信号，因而采用中断方式效率最高，这样总共要完成 4个部 分的工作才能满足课题要求，即主程序部分、定时器中断部分、外部中断0和外部中断1部分，其中主程序的主要功能是系统初始参数的设置及启动开关的检测， 若启动开关合上则系统开始工作，反之系统停止工作；定时器部分控制脉冲频率， 它决定了步进电机转速的快慢；两个外部中断程序要做的工作都是为了完成改变 速度这一功能。

下面分析主程序与定时器中断程序及外部中断程序。

(1) 主程序设计主程序中要完成的工作主要有系统初始值的设置、系统状态的显示以及各种 开关状态的检测判断等。

其中系统初始状态的设置内容较多，该系统中，需要初始化定时器、外部中断；对P1 口送初值以决定脉冲分配方式，速度值存储区送初 值决定步进电机的启动速度，对方向值存储区送初值决定步进电机旋转方向等内 容。

若初始化P 1=11H 、速度和方向初始值均设为0,就意味着步进电机按四相单四拍运行，系统上电后在没有操作的情况下，步进电机不旋转，方向值显示“ 0”速度值显示“ 0”主程序流程图如图9所示。

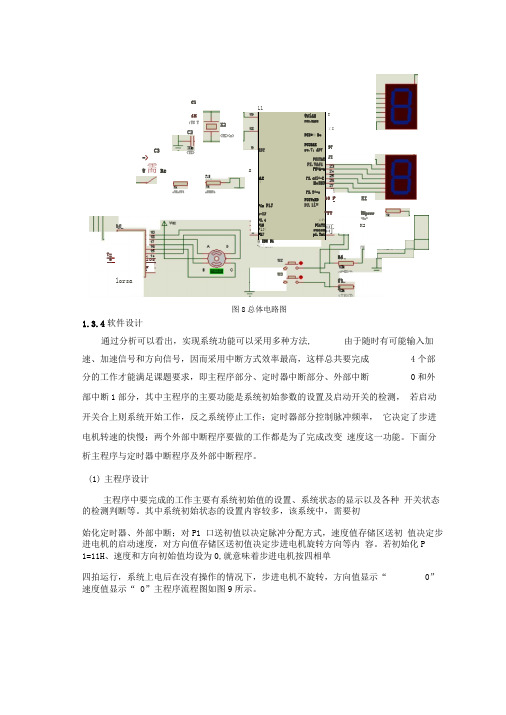

C1iH:TC TC3 -> W需ReC2<TE>cTExTT^X2<TE><r>R5vTEKTtWflAMPCI.KADIPCI®削 D*PCUSAKRSTre.?；AP7PZITAEPZ.VAfiFZ^A-nALEFZ.4fl^-E日M*3M3FZ.T^-e Pin P1JP3IVnXDPJ.1l™p-IJPI.4 心旳P1SPliTI P1J <raacmP1Jpi.Tmis37KI10 F JIg工IlorsaT= -5-LC二r-EX图8总体电路图哥孰 ISC Si r •卞-TTWHprrr-Ex-K2lor FR4ft S通过分析可以看出，实现系统功能可以采用多种方法,由于随时有可能输入加图9主程序流程图(2)定时中断设计步进电机的转动主要是给电机各绕组按一定的时间间隔连续不断地按规律通入电流，步进电机才会旋转，时间间隔越短，速度就越快。

C 语言实现单片机控制步进电机加减速源程序1. 引言在现代工业控制系统中，步进电机作为一种常见的执行元件，广泛应用于各种自动化设备中。

而作为一种常见的嵌入式软件开发语言，C 语言在单片机控制步进电机的加减速过程中具有重要的作用。

本文将从单片机控制步进电机的加减速原理入手，结合 C 语言的编程技巧，介绍如何实现单片机控制步进电机的加减速源程序。

2. 单片机控制步进电机的加减速原理步进电机是一种能够精确控制角度的电机，它通过控制每个步骤的脉冲数来实现旋转。

在单片机控制步进电机的加减速过程中，需要考虑步进电机的加速阶段、匀速阶段和减速阶段。

在加速阶段，需要逐渐增加脉冲的频率，使步进电机的转速逐渐增加；在匀速阶段，需要保持恒定的脉冲频率，使步进电机以匀速旋转；在减速阶段，需要逐渐减小脉冲的频率，使步进电机的转速逐渐减小。

这一过程需要通过单片机的定时器和输出控制来实现。

3. C 语言实现步进电机加减速的源程序在 C 语言中，可以通过操作单片机的 GPIO 来控制步进电机的旋转。

在编写源程序时，需要使用单片机的定时器模块来生成脉冲信号，以控制步进电机的旋转角度和速度。

以下是一个简单的 C 语言源程序，用于实现步进电机的加减速控制：```c#include <reg52.h>void main() {// 初始化定时器// 设置脉冲频率，控制步进电机的加减速过程// 控制步进电机的方向// 控制步进电机的启停}```4. 总结与回顾通过本文的介绍，我们了解了单片机控制步进电机的加减速原理和 C 语言实现步进电机加减速源程序的基本思路。

掌握这些知识之后，我们可以更灵活地应用在实际的嵌入式系统开发中。

在实际项目中，我们还可以根据具体的步进电机型号和控制要求，进一步优化 C 语言源程序，实现更加精准和稳定的步进电机控制。

希望本文能为读者在单片机控制步进电机方面的学习和应用提供一定的帮助。

5. 个人观点与理解在我看来，掌握 C 语言实现单片机控制步进电机加减速源程序的技术是非常重要的。

C语言实现控制电机加减速正反转（飞思卡尔C代码）用单片机控制直流电动机的正反转、加减速的程序如何用C语言写参考一下这个例子吧。

#include#define uchar unsigned char#define uint unsigned intsbit PW1=P2^0 ;sbit PW2=P2^1 ; //控制电机的两个输入sbit accelerate=P2^2 ; //调速按键sbit stop=P2^3 ; //停止按键sbit left=P2^4 ; //左转按键sbit right=P2^5 ; //右转按键#define right_turn PW1=0;PW2=1 //顺时针转动#define left_turn PW1=1;PW2=0 //逆向转动#define end_turn PW1=1;PW2=1 //停转uint t0=25000,t1=25000; //初始时占空比为50%uint a=25000; // 设置定时器装载初值25ms 设定频率为20Hz uchar flag=1; //此标志用于选择不同的装载初值uchardflag; //左右转标志uchar count; //用来标志速度档位void keyscan(); //键盘扫描void delay(uchar z);void time_init(); //定时器的初始化void adjust_speed(); //通过调整占空比来调整速度//**********************************//void main(){time_init(); //定时器的初始化while(1){keyscan(); //不断扫描键盘程序，以便及时作出相应的响应}}//*************************************//void timer0() interrupt 1 using 0{if(flag){flag=0;end_turn;a=t0; //t0的大小决定着低电平延续时间TH0=(65536-a)/256;TL0=(65536-a)%256; //重装载初值}else{flag=1; //这个标志起到交替输出高低电平的作用if(dflag==0){right_turn; //右转}else{left_turn; //左转}a=t1; //t1的大小决定着高电平延续时间TH0=(65536-a)/256;TL0=(65536-a)%256; //重装载初值}}voidtime_init(){TMOD=0x01; //工作方式寄存器软件起动定时器定时器功能方式1 定时器0TH0=(65536-a)/256;TL0=(65536-a)%256; //装载初值ET0=1; //开启定时器中断使能EA=1; // 开启总中断TR0=0;}//****************************************//void delay(uchar z) //在12M下延时z毫秒{uintx,y;for(x=z;x>0;x--)for(y=110;y>0;y--);}//******************************// voidkeyscan(){if(stop==0){TR0=0; //关闭定时器0 即可停止转动end_turn;}if(left==0){TR0=1;dflag=1; //转向标志置位则左转}if(right==0){TR0=1;dflag=0; //转向标志复位则右转}if(accelerate==0){delay(5) ; //延时消抖if(accelerate==0){while(accelerate==0) ; //等待松手count++;if(count==1){t0=20000;t1=30000; //占空比为百分之60 }if(count==2){t0=15000;t1=35000; //占空比为百分之70 }if(count==3){t0=10000;t1=40000; //占空比为百分之80 }if(count==4){t0=5000;t1=45000; //占空比为百分之90}if(count==5){count=0;}}}}功能特点：1）总线速度高达40 M Hz，CAN总线：3个1Mbps的CAN总线，兼容CAN2.0 A/B;2）128 KB程序Flash和8 KB DataFlash，用于实现程序和数据存储，均带有错误校正码（E CC）；3）可配置A/D:16通道模数转换器；可选8位10位和12位精度,3μs的转换时间4）内嵌MS CAN模块用于CAN节点应用，内嵌支持LIN协议的增强型SIC模块和SPI模块；5）4通道16位计数器，CRG时钟和复位发生器：锁相环、看门狗、实时中断；增强型捕捉定时器；6）出色的低功耗特性，带有中断唤醒功能的10，实现唤醒休眠系统的功能；7）通道PWM：8位8通道或16位4通道PWM,易于实现电机控制。

51单片机按键控制步进电机加减速及正反转之前尝试用单片机控制42步进电机正反转，电机连接导轨实现滑台前进后退，在这里分享一下测试程序及接线图，程序部分参考网上找到的，已经实际测试过，可以实现控制功能。

所用硬件：步进电机及驱动器、STC89C52单片机、直流电源1、硬件连接图•注意：上图为共阳极接法，实际连接参考总体线路连接。

•驱动器信号端定义：PUL+：脉冲信号输入正。

( CP+ )PUL-：脉冲信号输入负。

( CP- )DIR+：电机正、反转控制正。

DIR-：电机正、反转控制负。

EN+：电机脱机控制正。

EN-：电机脱机控制负。

•电机绕组连接A+：连接电机绕组A+相。

A-：连接电机绕组A-相。

B+：连接电机绕组B+相。

B-：连接电机绕组B-相。

•电源连接VCC：电源正端“+”GND：电源负端“-”注意：DC直流范围：9-32V。

不可以超过此范围，否则会无法正常工作甚至损坏驱动器.•总体线路连接输入信号共有三路，它们是：①步进脉冲信号PUL+,PUL-；②方向电平信号DIR+，DIR-③脱机信号EN+，EN-。

输入信号接口有两种接法，可根据需要采用共阳极接法或共阴极接法。

在这里我采用的是共阴极接法：分别将PUL-，DIR-，EN-连接到控制系统的地端（接入单片机地端）；脉冲输入信号通过PUL+接入单片机（代码中给的P2^6脚），方向信号通过DIR+接入单片机（代码中给的P2^4脚），使能信号通过EN+接入（不接也可，代码中未接，置空）。

按键连接见代码，分别用5个按键控制电机启动、反转、加速、减速、正反转。

注意：接线时请断开电源，电机接线需注意不要错相，相内相间短路，以免损坏驱动器。

2、代码1.#include<reg51.h>2.#define MotorTabNum 53.unsigned char T0_NUM;4.sbit K1 = P3^5; // 启动5.sbit K2 = P3^4; // 反转6.sbit K3 = P3^3; // 加速7.sbit K4 = P3^2; // 减速8.sbit K5 = P3^1; //正反转9.10.sbit FX = P2^4; // 方向11.//sbit MotorEn = P2^5; // 使能12.sbit CLK = P2^6; // 脉冲13.14.inttable[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x40};15.16.unsigned char g_MotorSt = 0; //17.unsigned char g_MotorDir = 0; //18.unsigned char MotorTab[7] = {12, 10, 8, 6, 4, 2,1};19.20.signed char g_MotorNum = 0;21.22.void delayms(xms);23.void mDelay(unsigned int DelayTime);24.void T0_Init();25.26.void KeyScan(void);27.28.29.30.void main(void)31.{32.T0_Init();33.// MotorEn = 0; //34.FX = 0;35.while(1)36.{37.KeyScan(); //38.}39.40.41.}42.43.void T0_Init()44.{45.TMOD = 0x01;46.TH0 = (65535-100)/256; // 1ms47.TL0 = (65535-100)%256;48.EA = 1;49.ET0 = 1;50.// TR0 = 1;51.52.}53.54.void T0_time() interrupt 155.{56.// TR0 = 0;57.TH0 = (65535-100)/256;58.TL0 = (65535-100)%256;59.T0_NUM++;60.if(T0_NUM >= MotorTab[g_MotorNum]) //61.{62.T0_NUM = 0;63.CLK=CLK^0x01; //64.}65.// TR0 = 1;66.}67.68.69.//--------------------------70.void KeyScan(void)71.{72.if(K1 == 0)73.{74.delayms(10);75.if(K1 == 0)76.{77.g_MotorSt = g_MotorSt ^ 0x01;78.// MotorEn ^= 1;79.TR0 = 1;80.FX ^= 0; //反转81.}82.}83.84.if(K2 == 0)85.{86.delayms(10); //正转87.if(K2 == 0)88.{89.g_MotorDir = g_MotorDir ^ 0x01;90.FX ^= 1; //加速91.}92.}93.94.if(K3 == 0) //95.{96.delayms(5); //加速97.if(K3 == 0)98.{99.g_MotorNum++;100.if(g_MotorNum > MotorTabNum) 101.g_MotorNum = MotorTabNum; 102.}103.}105.if(K4 == 0) //106.{107.delayms(5); // 减速108.if(K4 == 0)109.{110.g_MotorNum--;111.if(g_MotorNum < 0)112.g_MotorNum = 0;113.}114.}115.116.if(K5 == 0) //117.{118.delayms(10); // 正反转119.if(K5 == 0)120.{121.g_MotorSt = g_MotorSt ^ 0x01; 122.g_MotorDir = g_MotorDir ^ 0x01; 123.MotorEn ^= 1;124.TR0 = 1;125.while(1)126.{127.FX ^= 1; //128.delayms(90000);129.FX ^= 0; //130.delayms(90000);131.}132.}133.}135.136.void delayms(xms)//延时137.{138.unsigned int x,y;139.for(x=xms;x>0;x--)140.for(y=110;y>0;y--);141.}3、常见问题解答•控制信号高于5v一定要串联电阻，否则可能会烧坏驱动器控制接口电路。

单片机步进电机控制程序代码近年来，随着科技的不断发展，单片机步进电机控制技术在各个领域得到了广泛应用。

单片机步进电机控制程序代码是实现步进电机控制的关键，本文将介绍该代码的基本原理和实现方法。

一、步进电机控制基本原理步进电机是一种将电脉冲信号转换为角位移的电机。

它具有精准定位、高转矩、低噪音等优点，因此被广泛应用于各种设备中。

步进电机控制的基本原理是通过给步进电机提供一系列的脉冲信号，使其按照一定的步进角度旋转。

而单片机则是控制步进电机的核心部件，通过编写控制程序代码来实现对步进电机的控制。

二、单片机步进电机控制程序代码实现方法1. 硬件连接在编写单片机步进电机控制程序代码之前，我们首先需要完成硬件的连接。

一般来说，步进电机的控制需要使用到驱动模块，如ULN2003或者A4988等。

我们需要将单片机的输出引脚与驱动模块的输入引脚相连接，同时将驱动模块的输出引脚与步进电机的控制引脚相连接。

2. 编写控制程序代码接下来，我们可以开始编写单片机步进电机控制程序代码了。

以C 语言为例，下面是一个简单的步进电机正转程序代码示例：```c#include <reg52.h>sbit IN1 = P1^0;sbit IN2 = P1^1;sbit IN3 = P1^2;sbit IN4 = P1^3;void delay(unsigned int t) {unsigned int i, j;for(i = 0; i < t; i++)for(j = 0; j < 120; j++);}void main() {while(1) {IN1 = 1;IN2 = 0;IN3 = 1;IN4 = 0;delay(50);IN1 = 0;IN2 = 1;IN3 = 1;IN4 = 0;delay(50);IN1 = 0;IN2 = 1;IN3 = 0;IN4 = 1;delay(50);IN1 = 1;IN2 = 0;IN3 = 0;IN4 = 1;delay(50);}}```上述代码中，我们通过控制P1口的四个引脚来控制步进电机的旋转方向。

51单片机控制的步进电机C语言程序用的是L298驱动的和ULN2003一样，你把它换成2003就行拉#include <AT89X51.H>unsigned char codetable[]={0xf1,0xf3,0xf2,0xf6,0xf4,0xfc,0xf8,0xf9,0x00,0xf1,0xf9,0xf8,0xfc,0xf4,0xf6,0xf2,0x f3,0x00};unsigned char temp,temp_old;unsigned char key;unsigned char i,j,k,m,s;void delay(int i){for(m=i;m>0;m--)for(j=250;j>0;j--)for(k=10;k>0;k--);}void saomiao(){P3=0xff;P3_4=0;temp=P3;temp=temp&0x0f;if(temp!=0x0f){for(i=50;i>0;i--)for(j=200;j>0;j--);temp=P3;temp=temp&0x0f;if(temp!=0x0f){temp=P3;temp=temp&0x0f;switch(temp){case 0x0e:key=1;break;case 0x0d:key=2;break;case 0x0b:key=3;break;case 0x07:key=4;break;}temp=P3;temp=temp&0x0f;while(temp!=0x0f){temp=P3;temp=temp&0x0f;}}}P3=0xff;P3_5=0;temp=P3;temp=temp&0x0f;if(temp!=0x0f){for(i=50;i>0;i--)for(j=200;j>0;j--);temp=P3;temp=temp&0x0f;if(temp!=0x0f){temp=P3;temp=temp&0x0f;switch(temp){case 0x0d:key=5;break;case 0x0b:key=6;break;case 0x07:key=7;break;}temp=P3;temp=temp&0x0f;while(temp!=0x0f){temp=P3;temp=temp&0x0f;}}}}void main(void){while(1){saomiao();if(key==1){ P1=0;P2=0;saomiao();}if(key==2){temp_old=key;for(s=0;s<8;s++){ P2=table[s];P1_4=0;delay(13);saomiao();if(key!=temp_old){P1_4=1;break;}}}if(key==3){temp_old=key;for(s=0;s<8;s++){ P2=table[s];P1_5=0;delay(5);saomiao();if(key!=temp_old){P1_5=1;break;}}}if(key==4){temp_old=key; for(s=0;s<8;s++){ P2=table[s];P1_6=0;delay(20);saomiao();if(key!=temp_old){P1_6=1;break;}}}if(key==5){temp_old=key;for(s=9;s<17;s++){ P2=table[s];P1_7=0;delay(13);saomiao();if(key!=temp_old){P1_7=1;break;}}}if(key==6){temp_old=key;for(s=9;s<17;s++){ P2=table[s];P1_5=0;delay(5);saomiao();if(key!=temp_old){P1_5=1;break;}}}if(key==7){temp_old=key;for(s=9;s<17;s++){ P2=table[s];P1_6=0;delay(20);saomiao();if(key!=temp_old){P1_6=1;break;}}}}}C语言程序源代码#include <REGX51.H> // 51寄存器定义#include "intrins.h"#define control P1 //P1_0:A相，P1_1:B相，P1_2:C相,P1_3:D相#define discode P0 //显示代码控制端口#define uchar unsigned char //定义无符号型变量#define uint unsigned intsbit en_dm=P3^0; //显示代码锁存控制sbit en_wk=P3^1; //位控锁存控制uchar code corotation[4]= {0x03,0x06,0x0c,0x09};//电机正转uchar code rollback[4]={0x0c,0x06,0x03,0x09}; //电机反转uchar code tab[10]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};//显示字段uint code Levspeed[5]={500,400,300,200,100};//电机速度等级uchar Hscan,speedcount;//Hscan行扫描，speedcount 速度等级计数uint uu; //频率计数uint step,setstep; //step：电机步伐计数，setstep：手动设置电机步伐uint speed=500; //电机初始速度uchar count;uchar flag[5];uchar butcount; //按键次数//****************************************//flag[0] 正转标志//flag[1] 反转标志//flag[2] 加速标志//flag[3] 减速标志//flag[4] 设置标志//****************************************Delay1mS(unsigned int tt) //延时1ms “Delay1mS”延时子程序，用循环语句延时。
