下载文档原格式
铝塑复合膜生产工艺
铝塑复合膜是一种广泛应用于包装、印刷等行业的材料，具有防潮、防氧化、防紫外线等多种优良性能，同时还具有良好的耐热性、耐腐蚀性和可加工性。
其主要生产工艺包括以下几个步骤：
1.塑料基材制备：根据不同的要求选择合适的塑料材料，如聚乙烯、聚丙烯等，经过挤出或膜压等工艺制备出塑料基材。
2.铝箔涂覆：将铝箔通过涂布或真空蒸镀等工艺涂覆在塑料基材表面，形成铝塑复合结构。
3.涂层处理：对铝塑复合膜进行必要的涂层处理，如涂覆防潮剂、增韧剂、印刷油墨等。
4.印刷加工：根据客户需求进行印刷加工，如胶印、凸印、柔印等。
5.成品检验：对铝塑复合膜进行质量检验，如厚度、拉伸强度、耐热性等。
6.包装出厂：经过检验合格后进行包装出厂，可按卷或按片等形式出售。
以上是铝塑复合膜的主要生产工艺，其中每个环节都需要精密的设备、技术和质量控制，才能保证生产出高品质的铝塑复合膜产品。
- 1 -。

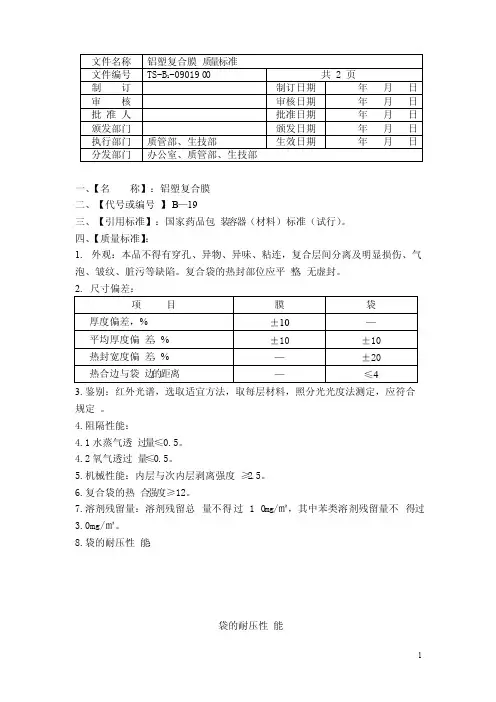

一、【名称】：铝塑复合膜二、【代号或编号】：B—19三、【引用标准】：国家药品包装容器（材料）标准（试行）。
四、【质量标准】：1. 外观：本品不得有穿孔、异物、异味、粘连，复合层间分离及明显损伤、气泡、皱纹、脏污等缺陷。
复合袋的热封部位应平整，无虚封。
3.鉴别：红外光谱，选取适宜方法，取每层材料，照分光光度法测定，应符合规定。
4.阻隔性能：4.1水蒸气透过量≤0.5。
4.2氧气透过量≤0.5。
5.机械性能：内层与次内层剥离强度≥2.5。
6.复合袋的热合强度≥12。
7.溶剂残留量：溶剂残留总量不得过10mg/㎡，其中苯类溶剂残留量不得过3.0mg/㎡。
8.袋的耐压性能：袋的耐压性能9.袋的跌落性能：跌落性能10.溶出物试验：10.1重金属：含重金属不得过百万分之一。
10.2易氧化物：精密量取水浸液20ml，精密加入高锰酸钾滴定液（0.002mol/L）20ml与稀硫酸1ml，煮沸3分钟，迅速冷却，加入磺化钾0.1g，在暗处放置5分钟，用硫代硫酸钠滴定液（0.01mol/L）滴定，滴定至近终点时，加入淀粉指示液0.25ml，继续滴定至无色，另取水空白液同法操作，二者消耗滴定液之差不得过1.5ml。
10.3不挥发物：分别取水、65%乙醇、正已烷浸出液与空白液各100ml置于已恒重的蒸发皿中，水浴蒸干，105℃干燥2小时，冷却后精密称定，水不挥发物残渣与其空白残渣之差应不得过30.0mg；65%乙醇不挥发物残渣与其空白残渣之差不得过30.0mg；正已烷不挥发物残渣与其空白残渣之差不得过30.0mg。
11.微生物限度：微生物限度指标注：“”为每100㎝2中不得检出。
12.异常毒性：取试样500㎝2，剪碎，加入氯化钠注射液50m l，110℃湿热灭菌30分钟后取出，冷却备用，静脉注射，依法测定，应符合规定。

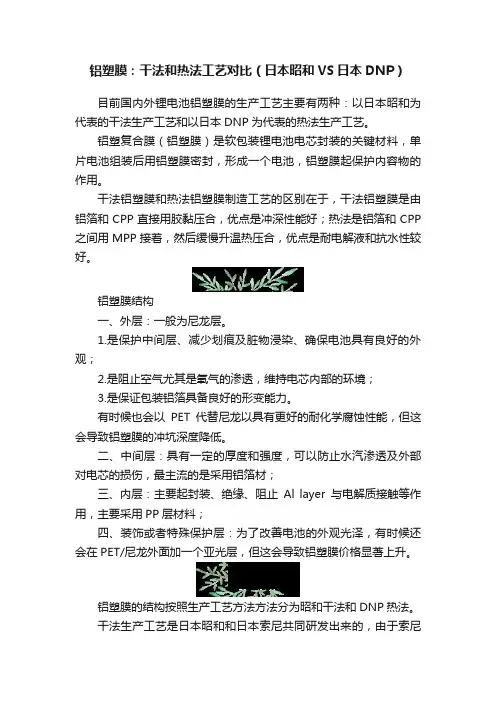

铝塑膜：干法和热法工艺对比（日本昭和VS日本DNP）目前国内外锂电池铝塑膜的生产工艺主要有两种：以日本昭和为代表的干法生产工艺和以日本DNP为代表的热法生产工艺。
铝塑复合膜（铝塑膜）是软包装锂电池电芯封装的关键材料，单片电池组装后用铝塑膜密封，形成一个电池，铝塑膜起保护内容物的作用。
干法铝塑膜和热法铝塑膜制造工艺的区别在于，干法铝塑膜是由铝箔和CPP直接用胶黏压合，优点是冲深性能好；热法是铝箔和CPP 之间用MPP接着，然后缓慢升温热压合，优点是耐电解液和抗水性较好。
铝塑膜结构一、外层：一般为尼龙层。
1.是保护中间层、减少划痕及脏物浸染、确保电池具有良好的外观；2.是阻止空气尤其是氧气的渗透，维持电芯内部的环境；3.是保证包装铝箔具备良好的形变能力。
有时候也会以PET代替尼龙以具有更好的耐化学腐蚀性能，但这会导致铝塑膜的冲坑深度降低。
二、中间层：具有一定的厚度和强度，可以防止水汽渗透及外部对电芯的损伤，最主流的是采用铝箔材；三、内层：主要起封装、绝缘、阻止Al layer与电解质接触等作用，主要采用PP层材料；四、装饰或者特殊保护层：为了改善电池的外观光泽，有时候还会在PET/尼龙外面加一个亚光层，但这会导致铝塑膜价格显著上升。
铝塑膜的结构按照生产工艺方法方法分为昭和干法和DNP热法。
干法生产工艺是日本昭和和日本索尼共同研发出来的，由于索尼的电解液是固态的，不需要铝塑膜耐电解液性能，因此日本昭和的干法工艺中使用到了接着剂，而接着剂的耐电解性能比较差，这在一定程度上影响了锂电池铝塑膜的使用寿命。
热法生产工艺是由日本DNP和日本尼桑公司为了生产汽车用电芯而共同开发的铝塑膜产品，在耐电解性能方面优于日本昭和。
日本藤森锂电池铝塑膜的生产过程中也采用了日本DNP的热法技术，2011年日本藤森开始进入中国市场。
但是目前日本藤森的产品不能用于出口电芯，主要原因是技术方面抄袭日本DNP，出口产品会受到专利的限制。
多层塑料铝箔复合膜(铝塑复合膜)液态软包装锂离子电池采用同聚合物锂离子电池相类似的铝塑复合膜作为电池的外壳，取代一般锂离子电池的钢制或铝制外壳。
这种铝塑复合膜大致可以分为三层：内层为粘结层，多采用聚乙烯或聚丙烯材料，起封口粘结作用；中间层为铝箔，能够防止电池外部水汽的渗入，同时防止内部电解液的渗出；外层为保护层，多采用高熔点的聚酯或尼龙材料，有很强的机械性能，防止外力对电池的损伤，起保护电池的作用。
这种包装膜价格便宜，制作成本低，作为电池壳制作工艺简单方便，这样既降低了电池成本又简化了工艺过程。
高质量的铝塑复合膜的研制和开发是液态软包装锂离子电池这一高新技术产品研制成功的关键。
作为液态软包装锂离子电池的外壳，该铝塑复合膜不再仅仅是电池的简单外包装，而且是构成液态软包装锂离子电池的一个不可缺少的重要组成部分。
如果对这种软包装材料的重要性认识不够，将很不利于软包装电池的设计和开发。
它在液态软包装锂离子电池的研制中有如此重要的地位，说明该产品有高的技术含量，在设计、制造及其应用上都和普通的复合包装材料在性能上有质的差别。
到目前为止，国际上仍没有一家公司的该项目产品能够完全满足液态软包装锂离子电池对该产品的综合技术要求。
国内外各生产厂正抓紧对自己的产品进行不断改良，铝塑复合膜的生产技术也正处于不断研究发展之中。
2.1.2 液态软包装锂离子电池对铝塑复合膜的一般要求1、具有极好的热封合性整个电池外壳的成型是靠铝塑复合膜的热封来实现的，这就要求铝塑复合膜内层热封性能良好，有足够的剥离强度，而且热封接缝处耐电解液的浸泡能力良好。
一般要求内膜被电解液浸泡渗透到封口（在大约 12 天）时，封口强度大于40N/15mm。
锂离子电池对高温也很敏感，一般使用温度低于 60℃，要求软包装材料在热封强度足够的情况下，热封温度越低越好。
就一般而言，热封温度应不高于150℃，采用更高的热封温度时，必须采用适当的边缘降温措施，以防止热封时的传导和辐射对电池起破坏作用。

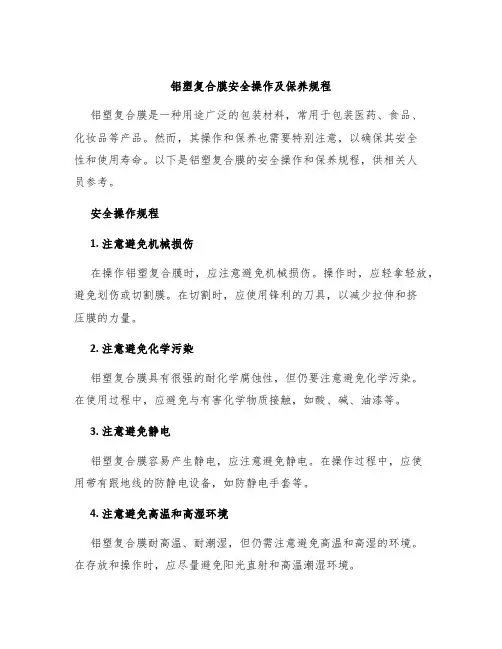

铝塑复合膜安全操作及保养规程铝塑复合膜是一种用途广泛的包装材料，常用于包装医药、食品、化妆品等产品。
然而，其操作和保养也需要特别注意，以确保其安全性和使用寿命。
以下是铝塑复合膜的安全操作和保养规程，供相关人员参考。
安全操作规程1. 注意避免机械损伤在操作铝塑复合膜时，应注意避免机械损伤。
操作时，应轻拿轻放，避免划伤或切割膜。
在切割时，应使用锋利的刀具，以减少拉伸和挤压膜的力量。
2. 注意避免化学污染铝塑复合膜具有很强的耐化学腐蚀性，但仍要注意避免化学污染。
在使用过程中，应避免与有害化学物质接触，如酸、碱、油漆等。
3. 注意避免静电铝塑复合膜容易产生静电，应注意避免静电。
在操作过程中，应使用带有跟地线的防静电设备，如防静电手套等。
4. 注意避免高温和高湿环境铝塑复合膜耐高温、耐潮湿，但仍需注意避免高温和高湿的环境。
在存放和操作时，应尽量避免阳光直射和高温潮湿环境。
5. 注意防火铝塑复合膜具有良好的难燃性能，但仍需注意防火。
在存放和操作时，应远离火源，禁止吸烟等危险行为。
6. 注意保持清洁在操作铝塑复合膜时，应注意保持清洁。
避免污染和污垢的出现，以免影响膜的质量和功能。
在存放前，应先将其清洗干净，包装、密封存放。
保养规程1. 储存和包装铝塑复合膜应存放在干燥、阴凉、通风的环境中，避免阳光直射和高温潮湿环境。
在储存过程中，应注意防潮、防尘、防虫、防鼠。
在包装铝塑复合膜时，应选择质量上乘的材料，以保证产品的完整性和安全性。
包装时应注意使用专业的包装机器和设备，以确保铝塑复合膜的质量和保质期。
2. 清洗和消毒铝塑复合膜在使用后，应及时进行清洗和消毒，以保持卫生和质量。
若膜中出现可疑物质或臭味，应立即停止使用，进行检测和处理。
3. 检查和维护铝塑复合膜在使用过程中，应经常检查和维护，以确保其合格和安全。
检查的内容包括膜的完整性、裂纹、尺寸、颜色和印刷质量等。
如发现问题应及时进行维护和更换。
4. 技术培训铝塑复合膜的安全操作和保养需要相关人员具备相关的技能和知识。
铝塑复合膜生产工艺
铝塑复合膜是一种广泛应用于包装行业的材料，它由铝箔和塑料薄膜复合而成。
铝塑复合膜具有防潮、防氧化、防紫外线、隔热、隔音等优良性能，因此被广泛应用于食品、医药、化妆品等行业的包装中。
下面我们来了解一下铝塑复合膜的生产工艺。
铝箔和塑料薄膜需要分别进行预处理。
铝箔需要进行表面处理，以提高其与塑料薄膜的粘合性。
而塑料薄膜需要进行涂层处理，以提高其防潮、防氧化等性能。
接下来，将经过预处理的铝箔和塑料薄膜送入复合机进行复合。
复合机是一种高精度的设备，可以将铝箔和塑料薄膜粘合在一起，形成铝塑复合膜。
在复合过程中，需要控制复合温度、压力、速度等参数，以确保复合质量。
复合完成后，铝塑复合膜需要进行后处理。
后处理包括切割、印刷、复卷等工序。
切割是将铝塑复合膜按照客户要求的尺寸进行切割。
印刷是将客户要求的图案、文字等印刷在铝塑复合膜上。
复卷是将切割好的铝塑复合膜卷成卷筒状，以便于后续包装使用。
铝塑复合膜需要进行质量检测。
质量检测包括外观检查、物理性能测试、化学性能测试等。
只有通过了质量检测的铝塑复合膜才能投入使用。
铝塑复合膜的生产工艺需要经过多个环节的处理和控制，以确保复
合质量和产品性能。
随着包装行业的不断发展，铝塑复合膜的应用范围也在不断扩大，相信在未来的发展中，铝塑复合膜将会有更广阔的应用前景。

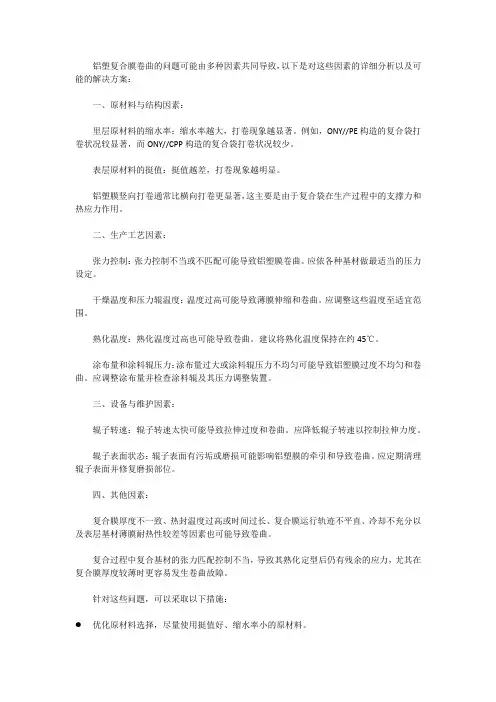

铝塑复合膜卷曲的问题可能由多种因素共同导致，以下是对这些因素的详细分析以及可能的解决方案：一、原材料与结构因素：里层原材料的缩水率：缩水率越大，打卷现象越显著。
例如，ONY//PE构造的复合袋打卷状况较显著，而ONY//CPP构造的复合袋打卷状况较少。
表层原材料的挺值：挺值越差，打卷现象越明显。
铝塑膜竖向打卷通常比横向打卷更显著，这主要是由于复合袋在生产过程中的支撑力和热应力作用。
二、生产工艺因素：张力控制：张力控制不当或不匹配可能导致铝塑膜卷曲。
应依各种基材做最适当的压力设定。
干燥温度和压力辊温度：温度过高可能导致薄膜伸缩和卷曲。
应调整这些温度至适宜范围。
熟化温度：熟化温度过高也可能导致卷曲。
建议将熟化温度保持在约45℃。
涂布量和涂料辊压力：涂布量过大或涂料辊压力不均匀可能导致铝塑膜过度不均匀和卷曲。
应调整涂布量并检查涂料辊及其压力调整装置。
三、设备与维护因素：辊子转速：辊子转速太快可能导致拉伸过度和卷曲。
应降低辊子转速以控制拉伸力度。
辊子表面状态：辊子表面有污垢或磨损可能影响铝塑膜的牵引和导致卷曲。
应定期清理辊子表面并修复磨损部位。
四、其他因素：复合膜厚度不一致、热封温度过高或时间过长、复合膜运行轨迹不平直、冷却不充分以及表层基材薄膜耐热性较差等因素也可能导致卷曲。
复合过程中复合基材的张力匹配控制不当，导致其熟化定型后仍有残余的应力，尤其在复合膜厚度较薄时更容易发生卷曲故障。
针对这些问题，可以采取以下措施：优化原材料选择，尽量使用挺值好、缩水率小的原材料。
●严格控制生产工艺参数，如张力、温度、压力等，确保它们在适宜范围内。
●定期对生产设备进行维护和检查，确保辊子表面清洁、无磨损，并保持适当的转速。
●对操作人员进行培训，确保他们熟悉操作规程并能正确处理各种异常情况。
通过综合考虑以上因素并采取相应措施，可以有效地减少铝塑复合膜的卷曲问题并提高产品质量。
陕西德福康制药有限公司________________
1.目的建立铝塑复合膜质量标准。
2.范围内包材铝塑复合膜。
3.术语或定义 N/A
4.职责质量保证部、质量控制部
5.内容
5.1 产品名称
中文名称：铝塑复合膜
拼音名称：Lv Su Fuhemo
5.2 【标准依据】
《国家包装容器（材料）标准YBB00132002》
5.3定性和定量的限度要求
5.4【批准的供应商】生产商--
5.5 取样、检验方法或相关操作规程编号：检验方法见《铝塑复合膜（药用）标准检验操作规程》(SOP-QC5004-00)，取样方法见《取样标准操作规程》(SOP-QA001-00)。
5.6【贮存条件和注意事项】密闭保存。
5.7 【复验期】二年
6.附件
N/A
7.参考或引用文件
7.1 《取样标准操作规程》SOP-QA001-00
7.2 《铝塑复合膜检验操作规程》SOP-QC5004-00
8.文件变更记载。
铝塑复合膜用途：
铝塑复合膜（Aluminum Plastic Composite Film）是一种多功能的复合材料，主要由铝箔和塑料薄膜组成。
它的用途非常广泛，主要包括以下几个方面：
1．食品和药品包装：铝塑复合膜被用作食品和药品的包装材料，如薯片外包装袋、胶囊外包装等。
这种材料具有良好的阻隔性能，能有效保持食品的新鲜度和药物的安全性。
2．电子产品包装：铝塑复合膜也用于电子产品的包装，如电脑主板、手机和其他电子组件的外部保护盒。
这些包装不仅提供保护作用，还能确保电子产品在存储和运输过程中的安全。
3．电池封装：铝塑复合膜特别适用于软包电池的电芯包装，因为它是软包装锂离子电池封装的关键材料之一，可以起到保护内部电芯材料的作用。
铝塑膜对阻隔性、冷冲压成型性、耐穿刺性、化学稳定性、绝缘性等方面有严格的要求。
4．其他工业应用：除了上述提到的领域，铝塑复合膜还应用于化工、机电产品等的包装。
它具有防潮、抗穿刺、隔热等多种功能，有助于保护产品和延长其使用寿命。
综上所述，铝塑复合膜因其独特的物理和化学特性，被广泛应用于多种场合，成为现代生活中不可或缺的材料之一。
气体采样袋分类及薄膜材质介绍大连海得科技有限公司 气体采样袋广泛应用于石油化工、环保监测、科学实验等领域气体样品采集和保存。
目前，在国内和国外常见的气体采样袋共有6大类：铝塑复合膜气体采样袋，Devex （得维克）气体采样袋，Tedlar(PVF)气体采样袋,PVDF气体采样袋，FEP气体采样袋，Fluode(氟莱得)气体采样袋。
这6大类气体采样袋所用的薄膜材质种类及性能介绍如下：一，铝塑复合膜气体采样袋铝塑复合膜气体采样袋的薄膜为铝塑复合膜，铝塑复合膜是由尼龙膜（PA）、铝箔(AL)、聚乙烯膜(PE)这三种薄膜使用双组份粘合剂复合制成。
由外向内，依次为尼龙，铝箔，聚乙烯3层构造，厚度一般为120um～140um。
铝塑复合膜由于是不透明的,具有良好的避光性，这种采样袋可用于对光敏感的气体样品采集保存。
铝塑复合膜具有机械强度高，透气性低，气密性好，吸附小，化学性质稳定的特点。
铝塑复合膜气体采样袋主要用于常规分析采样，可充装化学性质稳定,化学活性弱的气体如石油裂解气，天然气，煤层气，烟尘气，环境大气，工艺过程反应气体以及氮氢氧氩等无机气体。
对于硫化物和卤素气体，高含量如百分比级，低含量如ppm级不建议使用。
由于铝塑复合膜在复合时使用的双组份粘合剂能挥发出苯，酮，醚，酯等有机物，所以应注意，铝塑复合膜内残留的有机物析出，能污染采样袋内气体样品，对分析数据会造成干扰。
如该气体采样袋如重复使用应多次置换清洗。
二，Devex （得维克）气体采样袋Devex （得维克）气体采样袋的薄膜为Devex（得维克）多层膜，Devex （得维克）多层膜是我公司开发的气体采样袋专用薄膜由聚氨酯膜(PET)、尼龙膜（PA）、铝箔(AL)、聚乙烯膜(PE)等薄膜胶合制成，外层为聚氨酯(PET)膜，内层为聚乙烯(PE)膜，内层使用环保型粘合剂胶合，共9层，厚度一般为120um～140um。
Devex多层膜与铝塑复合膜相比具有优异的机械强度,渗透率更低，阻气性更高的特点，同时具有化学性质稳定，耐化学品性和耐腐蚀性强等特点。
复合膜- 铝塑复合膜
认领机构：申凯包装
复合膜图册
铝塑复合膜能保证包装袋袋中的湿度低于40RH；防潮效果是普通聚乙烯的80倍；有各种规格、尺寸和材质的复合膜可供选择；有良好的防护性能：阻氧、防潮、抗穿刺、高强度、高任性、可单向或双向透气、抗紫外线、抗化学性，如抗油、油脂及酸碱性物质。
铝塑复合袋：材料选择铝塑复合、镀铝复合、镀铝复合+PE内袋、牛皮纸铝箔复合；适用于食品配料/添加剂，茶叶/咖啡/可可粉，食品，工程塑料，树脂，化学原料，药品，染料，颜料，动物饲料。
25kg牛皮纸袋；材料选择多层牛皮纸、牛皮纸PE复合、牛皮纸+铝箔内袋、牛皮纸+PE内袋、牛皮纸铝箔复合；适用于食品配料/添加剂，茶叶/咖啡/可可粉，食品，工程塑料，树脂，化学原料，药品，染料，颜料，动物饲料。
PE袋：材料选择多层共挤高强度PE膜；适用于食品配料/添加剂，茶叶/咖啡/可可粉，食品，工程塑料，树脂，化学原料，药品，染料，颜料，动物饲料，果酱，番茄汁和各种液体。
静电屏蔽膜/袋：突出性能，非常卓越的工业配套材料，创新的静电释放技术及稳定持久的性能。
适用领域
适用于：电子类及国防尖端产品的包装。
复合膜- pvc复合膜
认领机构：申凯包装
土工膜以塑料薄膜作为防渗基材，与无纺布复合而成的土工防渗材料，它的防渗性能主要取决于塑料薄膜的防渗性能。
目前，国内外防渗应用的
复合卷膜图册
塑料薄膜，主要有聚氯乙烯（PVC）和聚乙烯（PE）、EVA（乙烯/醋酸乙烯共聚物），它们是一种高分子化学柔性材料，比重较小，延伸性较强，适应变形能力高，耐腐蚀，耐低温，抗冻性能好。
其主要机理是以塑料薄膜的不透水性隔断土坝漏水通道，以其较大的抗拉强度和延伸率承受水压和适应坝体变形；而无纺布亦是一种高分子短纤维化学材料，通过针刺或热粘成形，具有较高的抗拉强度和延伸性，它与塑料薄膜结合后，不仅增大了塑料薄膜的抗拉强度和抗穿刺能力，而且由于无纺布表面粗糙，增大了接触面的摩擦系数，有利于复合土工膜及保护层的稳定。
同时，它们对细菌和化学作用有较好的耐侵蚀性，不怕酸、碱、盐类的侵蚀。
复合膜- 供应阻燃复合膜
认领机构：申凯包装
具有优秀的粘合牢度，透气性，耐干洗，水洗性能，不起泡，不褶皱。
产品主要应用于服装的门里襟、袖口、下摆、衣领、脚口等处的褶边、光滑接缝、腰带、绑带、垫肩固定等；汽车顶蓬、车厢绝缘地板、吸音板、座位装饰品等的粘合；各种纺织面料、海绵、无纺布之间的粘接；室内装潢，体育用品，隔音隔热材料等材料之间的粘合.
复合膜- 辐射复合膜
认领机构：申凯包装
辐射复合膜图册
辐射复合膜是在玻璃基片上覆盖有由底层电介质层、第一保护层、银层、第二保护层和表层电介质层组成的复合膜，所述底层电介质层为氮化铝，厚度为40～55nm；所述两个保护层都为不锈钢、镍铬合金或它们的部分氧化物或氮化物，厚度为1～10nm；所述银层的厚度为10～18nm；所述表层电介质层为氮化铝或氧化铝，厚度为40～65nm。
本发明的热稳定低辐射复合膜玻璃可以广泛应用于节能建筑玻璃、汽车玻璃等行业，降低玻璃热损，减少冬天采暖和夏天空调能耗。
复合膜- 制作
认领机构：申凯包装
类型适用原料PE、PP、HDPE、LDPE、HIPS、EVOH、TPE、TPR、TPV
薄膜或铝泊、纸张，通过加热融合成复合材料。
适用于各类塑料薄膜，纸张，铝箔等卷简状材料的两层或多层复合.
1.第一放卷、第二放卷(上、下双放卷，上放卷为铝箔复合专用工位[1] )、收卷均由气胀轴支撑料卷，更换快捷、撑力均匀、定心准确。
2.第一基材放卷采用"双光电自动跟踪"纠偏装置。
3.第一基材、第二基材放卷及收卷张力由各自的磁粉离合器独立控制。
4.上胶方式为网纹辊定量转移涂胶；气动式压胶辊；背压式刮刀，涂胶时由单独电机控制刮刀左右摆动；
5.网纹辊独立电机驱动，变频调速与主体一致。
6.大辊简内部导热油加热，使热鼓加温均匀省电。
7.上胶压辊及复合压辊采用气动加压，压力可调。
8.烘箱总长度7.5米，内部导辊为拱型排列。
9.烘箱内加热方式为电加热，分三段独立温控区，每段温度独立可调节。
另外加二个上材料的小车；
复合膜- 复合膜使用过程中产生的问题
认领机构：申凯包装
一、复合膜产生褶皱的原因
1．基材厚度不均匀，薄厚相差太大。
2．基材位置偏斜，导致复合膜出现褶皱，而且随着偏斜度的累积，产生褶皱的程度也会相应增大。
如果基材是容易受湿度影响的薄膜材料(如尼龙薄膜)，而且发生了吸湿现象，在挤出复合过程中容易产生褶皱。
4．张力设置和控制不当，各部分张力不协调、不匹配。
5．复合压力设置不当。
6．硅橡胶压辊与冷却钢辊两者之间的轴线不平行。
7．导辊表面不干净，粘有异物，或导辊表面不平整，有凹坑、划道、碰伤等现象。
解决办法：
1．更换基材，保证基材厚度均匀。
2．调整基材的位置，在传送过程中不发生歪斜。
3．将基材进行预热干燥处理，或更换没有发生吸湿现象的基材。
4．调节放卷和收卷张力，使各部分张力相互适应和匹配。
5．根据实际情况将复合辊的压力调整至适当大小。
6．调整硅橡胶压辊与冷却钢辊之间相对的位置，使两者保持平行。
7．清洁导辊表面，更换有损伤的导辊，保证导辊表面平整、光滑、清洁。
二、复合膜出现鲨鱼皮、鱼眼斑等现象故障原因：
1．挤出机温度设置不当，特别是模头和树脂的温度太低，造成树脂塑化不良，使熔融树脂出现鲨鱼皮现象或者类似鱼眼状的斑痕。
2．树脂中含有水分，影响树脂的塑化状况。
3．树脂中混进熔融指数或密度不同的其他树脂，使树脂塑化不好或塑化不完全。
4．更换树脂时没有将料筒彻底清洗干净，料筒中残存的其他树脂或杂质对树脂塑化状况产生不良影响。
解决办法：
1．将挤出机的挤出温度和树脂的温度调整到适当值，保证树脂塑化良好。
2．对树脂进行搅拌和烘干，去除其中所含的水分，使树脂能够充分塑化。
3．更换熔融指数和密度适当的树脂。
4．彻底清洗料筒，去除杂质等的影响。
三、复合膜有异味故障原因：
1．挤出机温度或树脂温度过高，造成树脂分解，产生臭味。
2．气隙太大，树脂氧化过度，表面产生有异味的各种含氧基团，使复合膜产生气味。
3．树脂本身就有异味，用其进行挤出复合后的复合膜也会有异味。
4．底涂剂中使用高沸点、不易挥发的溶剂，导致部分溶剂残留，造成复合后薄膜产生异味。
解决办法：
1．适当降低挤出温度，防止树脂发生分解。
2．调整气隙的大小到合适的值。
3．采用低臭度的树脂进行挤出复合。
4．提高烘道的干燥温度，加大吹风量，保证溶剂充分干燥。
四、复合膜图案拉伸变形故障原因：
1．张力设置和控制不当，各部之间的张力值不适应。
2．烘道温度设置太高。
3．复合压力过大，使复合膜产生拉伸。
4．冷却钢辊表面温度太高，复合膜冷却效果差，容易枯辊产生拉伸现象。
解决办法：
1．检查并确定拉伸现象发生在设备哪一段，根据具体情况将该段的张力值调整到合适，与其他段的张力大小相匹配。
2．适当降低烘道的温度。
3．适当降低复合压力。
4．降低并控制好冷却钢辊的表面温度，使其分布均匀，有良好冷却效果。
五、复合膜粘在冷却钢辊表面故障原因：
1．冷却钢辊表面温度太高，对熔融树脂冷却效果不佳，影响复合膜的冷却、固化及成型，导致熔融树脂粘在冷却钢辊表面。
2．复合时熔融树脂温度过高。
3．收卷张力太小，无法将复合膜从冷却钢辊表面剥离下来。
解决办法：
1．适当降低冷却水的温度和冷却钢辊的表面温度，改善冷却效果。
2．根据具体情况适当降低树脂温度，调整气隙的大小，将熔融树脂温度控制在适当范围内。
3．适当提高收卷张力，使复合膜从冷却钢辊表面剥离下来。
六、复合膜透明度差故障原因：
1．挤出机挤出温度太低，造成树脂塑化不良，对复合膜的透明度产生一定影响。
2．冷却钢辊表面温度太高，冷却效果太差，使复合膜透明度大打折扣。
3．基材本身的透明度不好。
解决办法：
1．根据树脂性能特点及实际生产情况来设置和控制相应的挤出温度，保证树脂塑化良好，这是提高复合膜透明度的前提条件之一。
2．适当降低冷却水的温度及冷却钢辊的表面温度。
一般来说，冷却水的温度控制在20c以下，冷却钢辊的表面温度控制在60c以下。
3．更换透明性好的基材。
