汇编源程序上机操作过程

实验一熟悉汇编语言程序设计的实验环境及上机步骤一、实验目的：1、掌握文本编辑程序EDIT的基本使用方法。

2、熟练掌握汇编语言上机操作的基本步骤，学会汇编语言程序的编辑、汇编、连接、运行等操作方法。

二、上机实验指导（一）实验环境1.硬件环境微型计算机（Intel x86系列CPU）一台2. 软件环境⏹Windows98/2000/XP操作系统⏹文本编辑器（NOTEPAD（记事本））⏹汇编程序（MASM.EXE）⏹连接程序（LINK.EXE）（二）上机实验步骤上机步骤总结如下：1．把汇编程序拷贝到 C:\ASM\2．用记事本建立ASM源程序，保存为C:\ASM\HELLO.ASM3．汇编 C:\ASM>MASM HELLO.ASM<回车>4．链接C:\ASM>LINK HELLO.OBJ<回车>5．执行C:>ASM>HELLO〈回车〉下面详细介绍上机步骤：1．确定源程序的存放目录建议源程序存放的目录名为ASM（或MASM），并放在C盘或D盘的根目录下。

创建方法：找到C盘的根目录，在C盘的根目录窗口中点击右键，在弹出的菜单中选择“新建”→“文件夹”，并把新建的文件夹命名为ASM。

请把MASM.EXE、LINK.EXE都拷贝到此目录中。

2．建立ASM源程序使用NOTEPAD（记事本）文本编辑器建立ASM源程序。

打开记事本，输入源程序后，保存为后缀为.ASM的文件，保存路径为C:\ASM\HELLO.ASM。

3．用MASM.EXE汇编源程序产生OBJ目标文件具体操作如下：在DOS命令提示符窗口中操作选择“开始”→“程序”→“附件”→“命令提示符”，打开DOS命令提示符窗口，然后用CD命令转到源程序目录下，接着输入MASM命令：C:\Documents and Settings>cd..(回车，退回到上一级根目录)C:>CD ASM<回车>C:\ASM>MASM HELLO.ASM<回车>操作时的屏幕显示如图2所示。

汇编语言的上机过程汇编语言程序的上机过程包括编辑、汇编、连接和执行这四个步骤。

汇编程序我们提供宏汇编程序MASM5.0和MASM6.14两个版本。

1、建立源程序文件建立和编辑汇编语言源程序可以使用EDIT、记事本、写字本，也可以使用TC等来输入源程序。

保存时，源程序文件的扩展名必须是ASM。

练习：（1）在DOS下用编辑软件EDIT建立如下源程序文件，将文件保存为Hello.ASM，保存在MASM5目录下。

（调用命令“C：\EDIT”进入EDIT编辑器。

）源程序文件如下：DSEG SEGMENTMESSAGE DB 'HOW DO YOU DO?',0DH,0AH,24HDSEG ENDSCSEG SEGMENTASSUME CS:CSEG,DS:DSEGBEGIN:MOV AX,DSEGMOV DS,AXMOV DX,OFFSET MESSAGEMOV AH,9INT 21HMOV AH,4CHINT 21HCSEG ENDSEND BEGIN（2）编程计算1+2+3+ ……+100，和放在AX寄存器中，要求用循环实现。

对于MASM5.0和MASM6.14两个版本，编译和连接的方法有所不同。

以下分别就两个版本的编译和连接的方法进行讲解。

如果使用MASM5.0的话，操作方法如下（以HELLO.ASM源程序文件为例）：2、对源程序进行汇编，生成目标文件HELLO.OBJ。

操作：(1)在DOS下进入MASM5.0的目录，如C:\MASM5>(2)敲入命令： MASM HELLO说明：.obj文件：目标代码文件，纯二进制代码文件，不能直接显示在屏幕上。

.lst文件：包含源程序中各语句及其对应的目标代码，各语句的偏移量等相关信息，对调试程序有帮助，但一般情况不需要。

.crf文件：交叉索引文件，给出源程序中定义的符号引用情况，初学时不需建立。

3、连接目标文件，生成执行文件HELLO.EXE，操作：敲入命令LINK HELLO说明：.EXE文件：可执行文件.MAP文件：连接映象文件，包括各个段在存储器中的分配情况，初学时不需要。

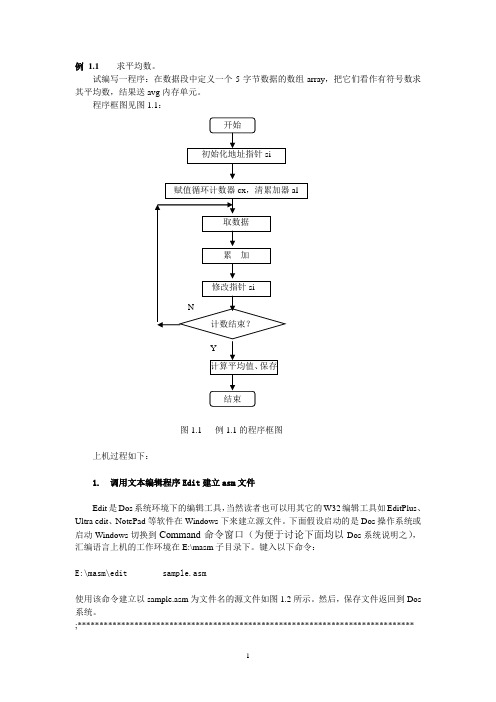

例 1.1求平均数。

试编写一程序：在数据段中定义一个5字节数据的数组array，把它们看作有符号数求其平均数，结果送avg内存单元。

程序框图见图1.1：图1.1 例1.1的程序框图上机过程如下：1.调用文本编辑程序Edit建立asm文件Edit是Dos系统环境下的编辑工具，当然读者也可以用其它的W32编辑工具如EditPlus、Ultra edit、NotePad等软件在Windows下来建立源文件。

下面假设启动的是Dos操作系统或启动Windows切换到Command命令窗口（为便于讨论下面均以Dos系统说明之），汇编语言上机的工作环境在E:\masm子目录下。

键入以下命令：E:\masm\edit sample.asm使用该命令建立以sample.asm为文件名的源文件如图1.2所示。

然后，保存文件返回到Dos 系统。

;*****************************************************************************data segment ；定义数据段array db 1,2,3,4,5avg db ?data ends;***************************************************************************** code segment ；定义代码段;----------------------------------------------------------------------------- main proc far ；定义主过程assume ds:data,cs:codestart: ；程序的入口地址标号push ds ；以下3条指令为返回Dos系统做准备xor ax,axpush ax;mov ax,data ；装载Ds段寄存器mov ds,ax;lea si,array ；设置数组的指针simov cx,5 ；装载循环计数器cxmov al,0 ；累加器al清零next: ；循环求累加和mov dl,[si]add al,dlinc siloop nextcbw ；将al中的累加和扩展到axmov bl,5idiv bl ；商在al中，余数在ah中mov avg,al;ret ；返回到Dos系统main endp ；主过程结束;--------------------------------------------------------------------------------------------------------------------- code ends ；代码段结束;***************************************************************************** end start ；整个程序结束;图1.2 例1.1的源文件sample.asm2.调用汇编程序Masm对源文件汇编产生目标文件sample.obj键入以下命令：E:\masm\ masm sample屏幕显示如下：Microsoft (R) Macro Assembler Version 5.00Copyright (C) Microsoft Corp 1981-1985, 1987. All rights reserved.Object filename [sample.OBJ]:Source listing [NUL.LST]:Cross-reference [NUL.CRF]:50956 + 450516 Bytes symbol space free0 Warning Errors0 Severe Errors上述三个问题以回车作为默认回答，如汇编指示出错则须重新调用编辑程序修改错误，直至汇编通过为止。

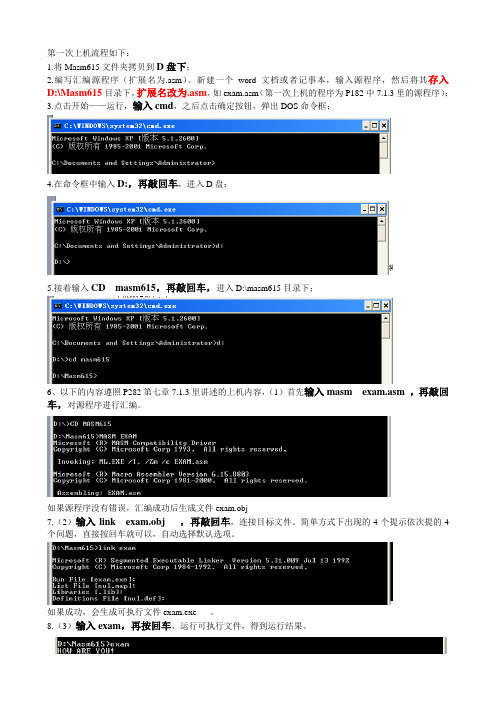

第一次上机流程如下：1.将Masm615文件夹拷贝到D盘下；2.编写汇编源程序（扩展名为.asm）。

新建一个word文档或者记事本，输入源程序，然后将其存入D:\Masm615目录下，扩展名改为.asm，如exam.asm（第一次上机的程序为P182中7.1.3里的源程序）；3.点击开始——运行，输入cmd，之后点击确定按钮，弹出DOS命令框；4.在命令框中输入D:，再敲回车，进入D盘；5.接着输入CD masm615，再敲回车，进入D:\masm615目录下；6、以下的内容遵照P282第七章7.1.3里讲述的上机内容，（1）首先输入masm exam.asm ，再敲回车，对源程序进行汇编。

如果源程序没有错误，汇编成功后生成文件exam.obj7.（2）输入link exam.obj ，再敲回车，连接目标文件。

简单方式下出现的4个提示依次提的4个问题，直接按回车就可以，自动选择默认选项。

如果成功，会生成可执行文件exam.exe 。

8.（3）输入exam，再按回车，运行可执行文件，得到运行结果。

以后每次上机的流程都和第一次相同，只是源程序不同。

第一次上机的源程序：输出显示字符串HOW ARE YOU! P282的7.1.3的程序。

（exam.asm ） 第二次上机的源程序：运行例3.15，验证输入输出。

(315.asm)第三次上机的源程序：调试顺序结构程序。

P145的课后题4.1，计算2]310)0232([*-=H H z ,结果为144，将结果以十进制的形式输出显示。

第四次上机的源程序：调试分支结构程序。

P108例题4.3 （43.asm ）第五次上机的源程序：调试循环结构程序 给出十个有符号数，编程求出其中的最大值，并将结果输出显示 。

（49.asm ）第六次上机的源程序：调试子程序的应用 410.asm 分别以十进制和十六进制的形式输出显示指定数据 第七次上机的源程序：运行模块程序设计第八次上机的源程序：运行中断程序。

第一节汇编程序的开发过程本节主要介绍了汇编语言源程序的编辑、汇编、连接的方法，DEBUG调试命令及其使用方法。

一、简介汇编语言源程序：用汇编语句编写的解决应用问题的程序。

汇编程序：将汇编语言源程序翻译成机器语言程序的系统。

汇编：将汇编语言程序翻译成机器语言程序的过程。

在编辑汇编语言源程序时，对计算机硬件工作环境无特殊要求，对软件工作环境要求也很简单，只需用建立ASCII码文本文件的软件即可。

（1）编辑软件行编辑软件：全屏编辑软件：WPS、、、WORD、PE等。

当输入、建立和修改源程序时，可任选一种编辑软件，不要用格式控制符，要求编辑完成的文件扩展名一定是.ASM。

（2）汇编程序有汇编ASM.EXE、宏汇编MASM.EXE及TASM等，一般使用宏汇编MASM.EXE，因它比ASM.EXE功能强。

TASM适用于8086/8088~Pentium系列指令系统所编写的汇编语言程序，是比较先进的汇编工具。

（3）连接程序用连接程序LINK.EXE或TLINK.EXE，将MASM.EXE产生的机器代码程序（.OBJ）文件连接成可执行程序.EXE，TLINK比LINK更先进。

（4）辅助工具程序（.EXE）进行汇编语言程序调试和文件格式转换的程序有： 动态调试程序EXE2BIN.EXE 文件格式转换程序CREF.EXE 交叉引用程序编辑、汇编、连接、调试过程如下图所示。

TD（turbo Debugger简称）也是动态调试程序，可在DOS和Windows环境下运行，用户界面十分友好。

二、汇编源程序用编辑软件建立的源程序.ASM文件，必须经过汇编才能产生.OBJ文件。

为此，需键入：C:>MASM <源文件名>↘或C:>MASM↘按前一种格式键入，屏幕上显示：Microsoft(R) Macro assemble Version 5.00Copyright(C) Microsoft Corp 1981-1985,1987 ALL rights reservedOBJ filename[<file>.obj]:Source listing[nul.lst]:Cross-reference[nul.crf]:以上信息中方括中为该项提示的缺省回答值，冒号后面等待用户输入信息，若不改变缺省值则直接按回车键。

实验二汇编语言程序的上机步骤一、实验目的熟练掌握汇编语言程序的上机步骤和程序调试方法。

二、实验内容及步骤1．通过CMD命令进入DOS方式。

2．通过CD命令和MD命令建立和进入用户程序目录。

3．将实验一笑脸程序补充为一个完整的汇编语言程序。

4．熟读第五部分内容：环境简介5．通过编辑——汇编——连接步骤生成.EXE形式的笑脸程序Smile.exe。

6．运行Smile.exe程序，观察运行结果。

7．用“DUBUG Smile.exe”命令将Smile.exe程序装入内存，通过R命令读取Smile.exe程序在内存的地址。

8．用反汇编U命令观察笑脸程序。

9．重复实验一“使用DEBUG调试程序”中的步骤（4）和（5），观察程序运行结果。

10．验证题以下程序段用以显示信息“Press any key when you ready.”。

在用户按下任一键后，另起一行显示信息“Input your password：”。

DSEG SEGMENT use16MESS1 DB ‘Press any key when you ready’，0AH,0DH,‘＄’MESS2 DB ‘Input your password：’，’$’DSEG ENDSSSEG SEGMENT STACKDB 80H DUP（0）SSEG ENDSCSEG SEGMENTASSUME DS：DSEG，SS：SSEG，CS：CSEGSTART：MOV AX，DSEGMOV DS，AXMOV DX，OFFSET MESS1MOV AH，09HINT 21H ；显示“press any key when you ready.”MOV AH,08HINT 21H ；等待用户按任一键MOV DX,OFFSET MESS2MOV AH,09HINT 21H ；显示“Input your password：”MOV AH,4CHINT 21HCSEG ENDSEND START三、实验要求认真完成实验每一步骤，详细记录实验过程、现象和结果，及时整理实验报告。

汇编语言程序的上机过程
1.建立源程序
用记事本写写代码，把扩展名改为.asm，存入masm文件夹中，保存类型改为“所有文件”，否则系统默认为.txt文件保存。

2.用MASM程序编译源文件，产生目标文件。

1）先进入C:\MASM>中
2）输入“masm MM”即masm 文件名（扩展名可以省略）
3）画蓝线的部分表示有0个警告和0个致命的错误，表示编译通过了。

3
目标文件查看：
3.用Link程序连接目标文件，产生可执行程序
输入“LINK 文件名.obj（扩展名可以省）”eg: LINK MM.OBJ
通过连接产生MM.exe文件，在命令符窗口输入dir命令查看。

4.直接输入文件名查看输出内容。

5.用debug程序调试与运行可执行文件
输入debug命令，屏幕显示：
-
“-”号表示debug系统提示符，
1）用u命令反汇编该文件，屏幕显示如下：
2）用d命令了解数据存储
格式为：
d 数据段地址：0
3）用g命令执行该程序
格式为
g=程序的首地址：0
表示程序正常终止，文件中的文件显示出来。

3）用r显示寄存器内容命令
这里的cs和IP显示了当前指向的指令及其代码，即即将执行的下一条语句。

汇编语言程序的上机过程一、上机环境要运行调试汇编语言程序，至少需要以下程序文件：▪编辑程序：或其他文本编辑工具软件，用于编辑源程序。

▪汇编程序：MASM.EXE，用于汇编源程序，得到目标程序。

▪连接程序：LINK.EXE，用于连接目标程序，得到可执行程序。

▪调试程序：DEBUG.EXE，用于调试可执行程序。

二、上机过程汇编语言程序上机操作包括：编辑、汇编、连接和调试几个阶段。

1.编辑源程序用文本编辑软件创建、编辑汇编源程序。

常用编辑工具有：、记事本、Word等。

无论采用何种编辑工具，生成的文件必须是纯文本文件，所有字符为半角，且文件扩展名为.asm（文件名不分大小写，由1～8个字符组成）。

2.汇编用汇编工具对上述源程序文件（.asm）进行汇编，产生目标文件（.obj）等文件。

汇编程序的主要功能是：检查源程序的语法，给出错误信息；产生目标程序文件；展开宏指令。

汇编过程如下：在DOS状态下，输入命令：MASM MYFILE.ASM（回车），即启动了汇编程序。

此命令执行后，会出现下面的3行信息，依次按回车键（即选择默认值）即可建立3个输出文件，其扩展名分别为：.OBJ（目标文件），.LST（列表文件）和.CRF（交叉引用文件）。

Object Filename [MYFILE.OBJ]:Source Listing [Nul.LST]:Cross Reference [Nul.CRF]:依次按回车键，进行选择后，汇编程序就对汇编源程序进行汇编。

如果汇编过程中发现有语法错误，则屏幕上会显示出错语言的位置和出错的类型。

此时，需要进行修改，然后再进行汇编。

如此进行，直至汇编无错误，得到目标文件为止。

3.连接汇编产生的目标文件（.obj）并不是可执行的程序，还要用连接程序把它转换为可执行的EXE文件。

连接过程如下：▪在DOS状态下，输入命令：LINK MYFILE.OBJ（回车），即可完成连接。

▪与汇编过程类似，如果连接过程中出错，那么程序会在屏幕上显示提示信息。

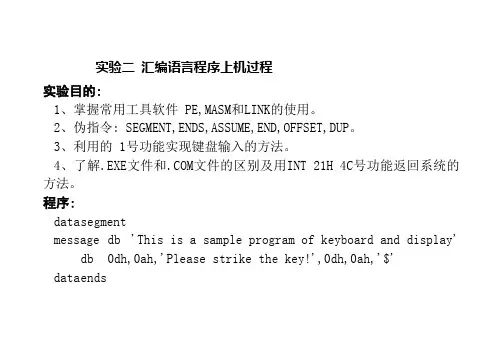

实验二汇编语言程序上机过程实验目的:1、掌握常用工具软件 PE,MASM和LINK的使用。

2、伪指令: SEGMENT,ENDS,ASSUME,END,OFFSET,DUP。

3、利用的 1号功能实现键盘输入的方法。

4、了解.EXE文件和.COM文件的区别及用INT 21H 4C号功能返回系统的方法。

程序:data s egmentmessage db 'This is a sample program of keyboard and display' db 0dh,0ah,'Please strike the key!',0dh,0ah,'$'data e ndsstack segment para stack 'stack'db 50 dup(?)stack endscode s egmentassume cs:code, ds:data, ss:stack start: mov ax, datamov ds, axmov dx, offset messagemov ah,9int 21hagain: mov ah,1int 21hcmp al,1bhje exitcmp al,61hjc ndcmp al,7ahja ndand al,11011111b nd: mov dl, almov ah,2int 21hjmp againexit: mov ah,4chint 21hcode e ndsend start实验步骤:1、用用文字编辑工具（记事本或EDIT）将源程序输入,其扩展名为.ASM。

2、用MASM对源文件进行汇编,产生.OBJ文件和.LST文件。

若汇编时提示有错,用文字编辑工具修改源程序后重新汇编,直至通过。

3、用TYPE命令显示1产生的.LST文件。

4、用LINK将.OBJ文件连接成可执行的.EXE文件。

5、在DOS状态下运行LINK产生的。

微机原理技术与接口实验报告学院：专业：班级：姓名：学号：汇编语言程序的上机过程实验目的通过简单地操作了解汇编语言程序的基本内容，体会汇编语言的运行，为以后的实验打下一定的基础。

实验原理及操作步骤一、上机环境❖要运行调试汇编语言程序，至少需要以下程序文件：▪编辑程序：或其他文本编辑工具软件，用于编辑源程序。

▪汇编程序：MASM.EXE，用于汇编源程序，得到目标程序。

▪连接程序：LINK.EXE，用于连接目标程序，得到可执行程序。

▪调试程序：DEBUG.EXE，用于调试可执行程序。

二、上机过程❖汇编语言程序上机操作包括：编辑、汇编、连接和调试几个阶段。

1.编辑源程序❖用文本编辑软件创建、编辑汇编源程序。

常用编辑工具有：、记事本、Word等。

❖无论采用何种编辑工具，生成的文件必须是纯文本文件，所有字符为半角，且文件扩展名为.asm（文件名不分大小写，由1～8个字符组成）。

2.汇编❖用汇编工具对上述源程序文件（.asm）进行汇编，产生目标文件（.obj）等文件。

❖汇编程序的主要功能是：检查源程序的语法，给出错误信息；产生目标程序文件；展开宏指令。

❖汇编过程如下：❖在DOS状态下，输入命令：MASM MYFILE.ASM（回车），即启动了汇编程序。

❖此命令执行后，会出现下面的3行信息，依次按回车键（即选择默认值）即可建立3个输出文件，其扩展名分别为：.OBJ（目标文件），.LST（列表文件）和.CRF（交叉引用文件）。

Object Filename [MYFILE.OBJ]:Source Listing [Nul.LST]:Cross Reference [Nul.CRF]:依次按回车键，进行选择后，汇编程序就对汇编源程序进行汇编。

如果汇编过程中发现有语法错误，则屏幕上会显示出错语言的位置和出错的类型。

此时，需要进行修改，然后再进行汇编。

❖如此进行，直至汇编无错误，得到目标文件为止。

3.连接❖汇编产生的目标文件（.obj）并不是可执行的程序，还要用连接程序把它转换为可执行的EXE文件。
