输电线纵差保护高频保护

输电线纵差保护高频保护

信号。ห้องสมุดไป่ตู้
相-地制：收发信机接在一相导线和地之间
传送方式
相-相制：收发信机接在两相导线之间
11
阻止本线路的高频 信号传递到外线路
检修和调试高频保护 时保证人身安全
对工频电流呈现很大 的阻抗，对高频电流
则可顺利通过
①与两侧电容组成高 频串联谐振电路；② 阻抗匹配器；③隔离
工频高压线路。
12
（2）微波通道
• 对于故障发信方式：有高频电流，就是有信号； • 对于长期发信方式：无高频电流，就是有信号； • 对于移频方式，故障时发出的某一频率的高频电
流为有信号。
16
高频信号分类---按作用不同
• 跳闸信号：由线路对端保护发来的直接使保护动 作于跳闸的信号。
• 允许信号：允许保护动作于跳闸的信号。 • 闭锁信号：将保护闭锁、制止保护动作的信号。
• 微波：波长小于1m的电磁波，频段在300~ 30000MHz之间。我国采用的微波频率一般为 2000MHz。
• 缺点：投资大；微波信号只能直线传播，对于长 距离线路需建造若干个微波中继站来转送。
1
2 4 3
1
2 4 3
微波通道示意图
1-定向天线 2-连接电缆 3-收发信机 4-继电部分
13
（3）光纤通道
20
二、闭锁式高频方向保护的基本工作原理
• 规定：母线指向线路的功率方向为正方向；以线路指向母 线的功率方向为反方向。被保护线路两侧都装有方向元件， 且采用当线路发生故障时，若功率方向为正，则高频发信 机不发信，若功率方向为负，则高频发信机发信的方式。
• 故障时收不到高频信号表示两侧都为正方向，允许出口跳 闸；在一段相对较长的时间内收到高频信号时，表示两侧 中一侧为负方向，将保护闭锁。

第7章 输电线路的差动保护

第7章 输电线路的差动保护
泸州职业技术学院 继电保护 8
纵联保护信号传输方式： 7.2.4 纵联保护信号传输方式：图7-1 （1）辅助导引线 （2）电力线载波：高频保护 （3）微波：微波保护 （4）光纤：光纤保护
线路电压（KV） 10KV及以上 35KV及以上 110～220KV
泸州职业技术学院
辅助导线长度（KM） ≤1～2 ≤3～4 ≤5～7
泸州职业技术学院 继电保护 3
输电线路差动保护：（全线速动保护） ：（全线速动保护 7.1.2 输电线路差动保护：（全线速动保护）
1.定义：比较被保护元件两端电流大小和相 位的保护。 2.种类：（1）输电线路的纵联差动保护 （2）输电线路的横联差动保护 （3）平行线路的电流平衡保护 3.接线原理：用导引线传送电流（大小或方 向），根据电流在导引线中的流动情况，可 分为环流式和均压式两种。
泸州职业技术学院
继电保护Βιβλιοθήκη 18§7-4 平行线路的电流平衡保护
电流平衡保护是横差方向保护的另一种形式， 其工作原理是比较平行线路上的电流大小，从而 有选择性的切除故障线路。 注意问题： 在电源侧才能采用电流平衡保护。如图所示的 网络，在L1线路上K点发生短路故障时，由于负荷 侧的短路电流大小相等，无法实现比较，因此不 能采用电流平衡保护。

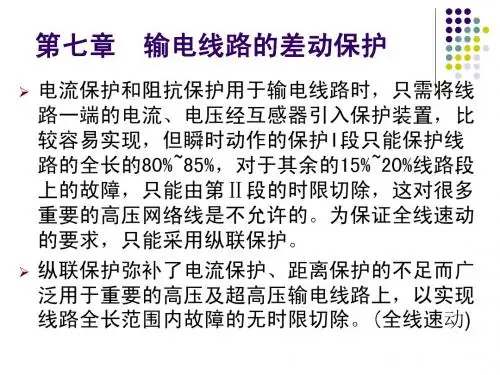

第7章 输电线路差动保护
第7章 输电线路差动保护
教学要求：掌握输电线路纵联差动保护的工作 原理；熟悉反映故障分量电流相位差动保护工作原 理；熟悉横联差动保护工作原理；了解平衡保护工 作原理。 §7-1 §7-2 §7-3 §7-4 输电线路差动保护基本原理 输电线路纵差动保护 平行线路横差动保护 平行线路的电流平衡保护
泸州职业技术学院
继电保护
19
泸州职业技术学院

输电线路的高频保护PPT课件

输电线路的高频保护PPT课件
输电线路的高频保护
高频保护结构框图
输电线路的高频保护
高频保护—将输电线路两侧电气量转换成 高频电流信号（40~500KHZ）， 利用输电线路构成高频通道，将 高频信号传送到对侧进行比较， 来决定是否动作的一种继电保护。
输电线路的高频保护
高频通道的工作方式： • 长期发讯 • 故障时发讯 高频信号的种类： • 闭锁信号——阻止保护动作与跳闸的信号； • 允许信号——允许保护动作与跳闸的信号； • 跳闸信号——直接使断路器跳闸的信号。 高频通道的种类： • 相——地制高频通道； • 相——相制高频通道。
一、高频保护（CPU1）功能配置： 1、高频闭锁距离保护——本线路内部相间故
障的主保护，利用阻抗元件作为启动元件， 发高频闭锁（或允许）信号。
2、高频闭锁零序保护——本线路内部单相接 地故障的主保护，利用零序电流元件作为 启动元件，发高频闭锁（或允许）信号。
写在最后
成功的基础在于好的学习习惯
相差动高频保护 一、基本原理
根据比较被保护线路两端电流 相位的原理构成的高频保护，成为 电流相位差动保护。
相差动高频保护
二、工作原理：
当发生内部故障时，两端的电流同为正，即IM 与 I N同相位，其相位差ф=0o ;
当发生外部故障时，M端的电流为正，N的电 流为负，即IM 与 I N反相，其相位差ф=180o 。
The foundation of success lies in good habits
31
谢谢大家
荣幸这一路，与你同行
It'S An Honor To Walk With You All The Way
讲师：XXXXXX XX年XX月XX日
相—地制高频载波通道各主要元件的作用

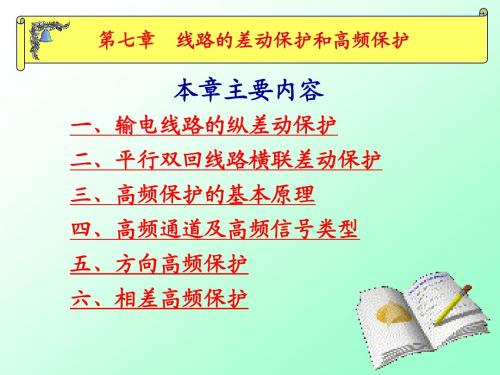

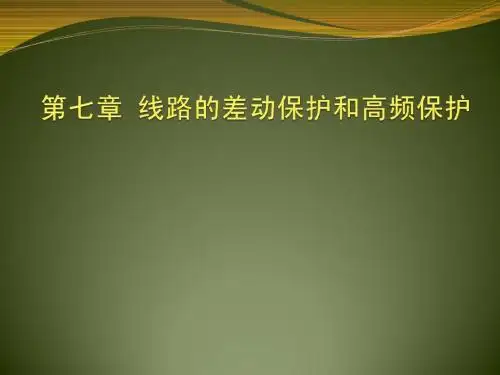

第七章输电线路差动保护和高频保护

第七章输电线路差动保护和高频保护
IN
N
K
1、当线路正常运行或外部故障时:
IM
Im
In
流之差。

2、当线路内部故障时:
M
IM
K
IN
N
I g I m I n I unb
Im
Ig
In
I g I m I n I k / nTA




上页
下页
返回
二、不平衡电流
• （一）稳态不平衡电流 不平衡电流等于两侧电流互感器的励磁电流之差
M

I I I II 或 I I



' I
'' II
I
1QF
I
K
I
' I
N
5QF
I II
I
2QF '' II
I I I II 时，判别为线路I故障； I II I I 时，判别为线路Ⅱ故障。

3QF
II
4QF
同样，利用母线电压降低、两回线电流大小不等这一 特点，也可判别出故障线路。
上页 下页 返回
起动元件的作用是故障时起动发信机 和开放比相回路，并且要求起动发信机要 比开放比相回路更灵敏，动作更快。 操作元件的作用是将输电线路上的50 Hz电流转变为一个50Hz的方波电流，然后 以此工频方波电流对发信机中的高频电流 进行调制。 比相元件的作用是比较被保护线路两 侧操作电流的相位。
上页 下页 返回
第六节 相差高频保护
一、相差高频保护的工作原理 比较被保护线路两侧电流的相位—即利用高频信号将电 流的相位传送到对侧去进行比较，这种保护称为相差高 频保护。

输电线路的高频保护

输电线路的高频保护

先收讯后停讯的原则
作用：防止启动元件与正方向元件动作时间 的不配合而误动（启动元件应比跳闸准备元 件动作快）。规定必须先收到信号10ms （证明通道完好）才允许正方向停信，准备 跳闸。
（1）启动元件动作首先发讯
（2）停讯必须满足2个条件
A、反方向元件不动作，正方向元件动作， 与门3有输出
（除此，还有跳位停讯、其它保护动作停讯） （3）区内故障时须满足两个条件 A、正方向元件动作，反方向元件不动作 B、先收信10ms后，无闭锁信号，与门5有输出
允许式保护一般采用键控移频的方式。 正常运行时，收信机经常收到对端发送的 频率为fG 的监频信号，其功率较小，用以 监视通道的完好性。当正方向区内故障时， 对端方向元件动作，键控发信机停发监频 信号，改发跳频信号fT，其功率提升，收 信机收到此信号后即允许本端保护跳闸。
1、高频通道的工作方式 故障时发信－－－正常时无高频电流 ，故障时有高 频电流 长期发信－－－正常时有高频电流，故障时高频电流 消失 2、高频信号的性质
闭锁信号：收不到该信号是保护跳闸的必要条件。 允许信号：收到该信号是保护跳闸的必要条件。 跳闸信号：收到该信号是保护跳闸的充分而必要
的条件。
四、高频闭锁方向保护
第一节 输电线纵联差动保护
阶段式的保护不能实现全线速动。
原因：只取一侧电气量，不能区分本线路 末端故障和相邻线路首端故障。
实现全线速动需同时获取线路首端和末端 的电气量。为此，要将线路一侧的电气量的信 息传送到另一侧去，即线路两侧之间发生纵向 的联系。这种保护称输电线的纵联保护。
（Pilot Protection）
远方启动
发讯机既可由启动元件启动，也可由收信 机的输出启动。
T1及门1 1、远方启动的作用

7.线路差动高频


第六节 方向高频保护
高频闭锁方向保护基本原理
高频闭锁方向保护是通过高频通道间接比较被保 护线路两侧的功率方向，以判别是被保护范围内部故 障还是外部故障。
高频闭锁信号 高频闭锁信号
A
B
1 2
3
K
4
C
5
K2
6
D
K sen
I d min I op
2
四、纵联差动保护的评价
优点： 全线速动，不受过负荷及系统振荡的影响， 灵敏度较高。
缺点：
需敷设与被保护线路等长的辅助导线，且要求 电流互感器的二次负载阻抗满足电流互感器10％ 的误差。这在经济上，技术上都难以实现。
需装设辅助导线断线与短路的监视装置，辅助导 线断线应将纵联差动保护闭锁。
4．高频电缆
用来连接户内的收发信机和装在户外的连接滤波 器。为屏蔽干扰信号，减少高频损耗，采用单芯同轴 电缆，其波阻抗为100Ω。
5．保护间隙
保护间隙是高频通道的辅助设备。用它来保护 高频电缆和高频收发信机免遭过电压的袭击。
6．接地刀闸
接地刀闸也是高频通道的辅助设备。在调整或检修 高频收发信机和连接滤波器时，用它来进行安全接地， 以保证人身和设备的安全。
在相同灵敏系数点发生故障时，要求保护的灵敏度为2， 即
K sen I d M I op M I d N I op N 2
当在相继动作区内短路时，一侧断路器已经断开的情 况下．要求另一侧保护的灵敏度系数大于1.5。
四、横联差动方向保护的优缺点及应用范围
优点： 能够迅速而有选择性地切除平行线路上的故障， 实现起来简单、经济，不受系统振荡的影响。 缺点： 存在相继动作区，当故障发生在相继动作区 时，切除故障的时间增加1倍。保护装置还存 在死区。需加装单回线运行时线路的主保护 和后备保护。 应用： 适用于66kV及以下的平行线路上。

第七讲：输电线路高频、差动保护


为什么要采用纵联保护 ?

一般将保护的I段定值整定为线路全长的 80%－85%，对于其余的15%－20%线路 段上的故障，只能等第II段的时限切除， 为了保证故障切除后电力系统的稳定运行， 这样做，对于某些重要线路是不能允许的。
II I
为什么要采用纵联保护 ?

在这种情况下，只能采用所谓的纵联保护原理保护输电 线路，以实现线路全长范围内故障的无时限切除。反映 单端量的保护不能全线速动,造成在高压保护中速度慢, 对电力系统稳定造成影响,并且有一些情况单端量保护 不能满足要求：比如有零序互感的平行线；T型接线； 串补电容线路等。这些都需要纵联保护。

第二节 输电线路纵联保护两侧信息的交换

输电线路纵联保护的主要特点是需要对 端信息，两端保护要通过通信设备实时地 进行信息传递。因而纵联保护系统和一般 保护相比，需增加通信通道。根据通信通 道的不同，输电线路纵联保护分为：导引 线通信、电力高频载波通信、微波通信、 光纤通信等。
一 、导引线通信

利用敷设在电站或变电所之间的金属电缆作为 传递被保护线路各侧信息的通道称之为导引线 通信。以导引线为通道的纵联保护称为导引线 纵联保护。导引线纵联保护是线路纵联保护的 一种型式，它是以金属电缆作为通道，借助通 道将被保护线路对侧传递来的工频信息与本侧 的工频信息相比较以判别区内或区外故障。仅 在被保护线路的内部发生故障时，它将瞬时切 除被保护线路的各侧开关，实现无时限的快速 隔离故障。
微波通道

微波通道与输电线没有直接的联系,输电线发生故障 时不会对微波通信系统产生任何影响,因而利用微波 保护的方式不受限制。微波通信是一种多路通信系 统,可以提供足够的通道,彻底解决了通道拥挤的问 题。微波通信具有很宽的频带,线路故障时信号不会 中断,可以传送交流电的波形。采用脉冲编码调制 (PCM)方式可以进一步扩大信息传输量,提高抗干扰 能力,也更适合于数字保护。微波通信是理想的通信 系统,但是保护专用微波通信设备是不经济的,应当 与远动等在设计时兼顾起来。同时还要考虑信号衰 耗的问题。
