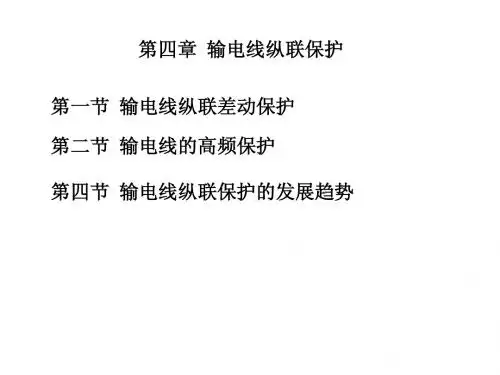

第四章输电线路纵联保护4-1试述纵联保护的基本工作原理和特点。
纵联保护能否单端运行？答：纵联保护的基本工作原理：纵联保护是用某种通信通道将输电线两端或各端（对于多端线路）的保护装置纵向连接起来，将各端的电气量（电流、功率的方向等）传送到对端，将各端的电气量进行比较，以判断故障在本线路范围内还是在线路范围之外，从而决定是否切断被保护线路。
纵联保护的特点：能实现全线速动，具有绝对的选择性。
纵联电流差动保护、高频闭锁方向纵联保护、高频闭锁距离纵联保护、纵联电流相位差动保护这四种纵联保护均可以单端运行。
4-2目前常用的纵联保护有哪几种？分别简述它们的工作原理。
答：目前常用的纵联保护有3种，分别是纵联电流差动保护、高频闭锁方向纵联保护、高频闭锁距离纵联保护。
其工作原理如下：纵联电流差动保护：流进差动继电器的量为线路双端电流量为测量量之和。
当正常运行时或外部故障时，流进差动继电器的电流为比较小的不平衡电流或者最大的负荷电流（考虑到两端的电流互感器有一个出现断线故障时），均比整定值小不动作，内部故障时流进差动继电器的电流是比较大的短路电流，比整定值大而使得两端断路器动作。
高频闭锁方向纵联保护：两端的保护装置测量的是功率的方向，功率方向为负的一侧发高频闭锁信号。
当外部故障时，两端的功率方向不同，为一正一负。
功率方向为负的一侧发高频闭锁信号且本身自己不动作，使得同线路的另一端收到闭锁信号也不动作。
内部故障时两端功率方向均为正，都不发闭锁信号，因此两端都收不到闭锁信号，保护都跳闸。
高频闭锁距离纵联保护：在距离保护的基础上加上高频闭锁部分。
以距离保护III段的整定值为故障启动发信元件，以距离保护II段的整定值为方向判别和停信元件。
当发生内部故障时，线路两侧的保护装置均不发出高频信号，因此线路两侧的保护均动作，当发生外部故障时，测量阻抗为负的一侧不动作且发出高频闭锁信号闭锁同线路另一侧的保护，使得其无法动作。
当作为后备使用时，则按照距离保护II、III段的整定时限动作。
纵联保护的基本原理：保护原理的本质是甄别系统正常和故障状态下电气量或非电气量之间的差别，纵联保护也不例外。
输电线路的纵联保护就是利用线路两端的电气量在故障与非故障时的特征差异构成的。
当线路发生区内故障、区外故障时，电力线两端电流波形、功率、电流相位以及两端的测量阻抗都有明显的差异，利用这些差异就可以构成不同原理的纵联保护。
特征：1.两侧电流量特征2.两侧电流相位特征3.两侧功率方向特征4.两侧测量阻抗值特征纵联保护的分类：纵联保护按照所利用信息通道的不同类型可以分为导引线纵联保护、电力线载波纵联保护、微波纵联保护和光纤纵联保护四种。
纵联保护按照保护动作原理，可以分为方向比较式纵联保护和纵联电流差动保护两类。
通信通道的构成1.导引线通道特点：信息无须加工，直接传送至对端，因而基本不存在同步问题保护原理一般采用电流差动原理，故也称导引线差动保护。
简单可靠，不受系统运行方式影响，不受振荡影响缺点：需铺设专门的导引线，投资高，互感器二次负载较大。
导引线本身的故障，会引起保护的拒动或误动。
2.电力线载波（高频）通道：1—阻波器；阻波器是由一个电感线圈与可变电容器并联组成的回路。
2—结合电容器；结合电容器与连接滤过器共同配合将载波信号传递至输电线路，同时使高频收发信机与工频高压线路绝缘。
3—连接滤波器；连接滤波器由一个可调节的空心变压器及连接至高频电缆一侧的电容器组成。
4—电缆；5—高频收发信；发信机部分系由继电保护装置控制，通常都是在电力系统发生故障时，保护起动之后它才发出信号。
6—刀闸优点：无中继通信距离长；经济，使用方便；工程施工比较简单缺点：由于其直接通过高压输电线路传送高频载波信号，因此高压输电线路上的干扰直接进入载波通道，高压输电线路的电晕、短路、开关操作等都会在不同程度上对载波信号进行干扰电力线载波通道工作方式：正常有高频电流方式（长期发信方式）正常无高频电流方式（故障启动发信方式）移频方式特点通信通道独立于输电线路通信频带宽，300-30000MHz ，传输速度快受外界干扰的影响小传输距离有限4.光纤通道特点通信容量大，光纤通信的经济性佳光纤通信还有保密性好光纤最重要的特性之一是无感应性能通信距离有限高频信号的分类1．闭锁信号：即无闭锁信号是保护作用于跳闸的必要条件，或者说闭锁信号是阻止保护动作于跳闸的信号。
