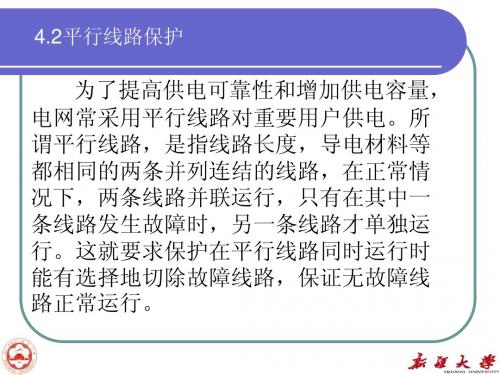

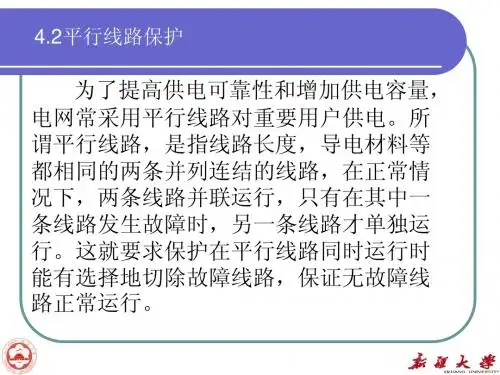

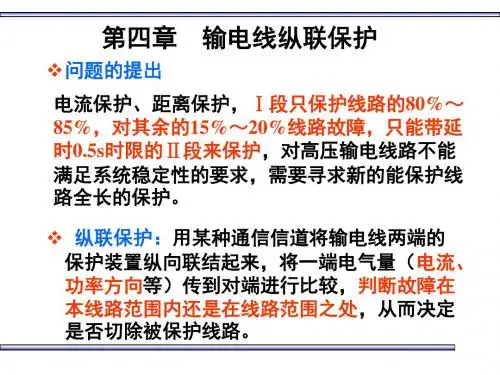

第4章输电线路纵联保护电流、电压保护和距离保护都是只反映被保护线路一侧的电量，为了获得选择性，其瞬时切除的故障范围只能是被保护线路的一部分，即使性能较好的距离保护，在单侧电源线路上也只能保护线路全长的80%左右，在双侧电源线路上瞬时切除故障的范围大约只有线路全长的60%左右。
在被保护线路其余部分发生故障时，都只能由延时保护来切除。
这对于很多重要的高压输电线路是不允许的，为了电力系统的安全稳定，线路上要求设置具有无延时切除线路上任意处故障的保护装置，输电线的纵联保护就是在这种背景下产生的。
因此仅反映线路一侧的电气量是不可能区分本线路末端和对侧母线(或相邻线路始端)故障的，只有反应线路两侧的电气量才可能区分上述两点故障，达到有选择性地快速切除全线故障的目的。
为此需要将线路一侧电气量的信息传输到另一侧去，即在线路两侧之间发生纵向的联系，这种保护装置称为输电线的纵联保护。
4.1 输电线路纵联保护的基本原理与类型仅反映线路一侧的电气量是不可能区分本线路末端和对侧母线(或相邻线路始端)故障的，只有反映线路两侧的电气量才能区分上述两点故障，达到有选择性地快速切除全线故障的目的。
为此需要将线路一侧电气量的信息传输到另一侧去，即在线路两侧之间发生纵向的联系。
这种保护装置就称为输电线的纵联保护。
4.1.1 输电线路纵联保护的基本原理当输电线路内部发生如图4.1所示的k1点短路故障时，流经线路两侧断路器的故障电图4.1 输电线路纵联保护的基本原理示意图流如图中实线箭头所示，均从母线流向线路(规定电流或功率从母线流向线路为正，反之为负)。
而当输电线路MN的外部发生短路时(如图中的k2点)，流经MN 侧的电流如图中的虚线箭头所示，M侧的电流为正，N侧的电流为负。
利用线路内部短路时两侧电流方向同相而外部短路时两侧电流方向相反的特点，保护装置就可以通过直接或间接比较线路两侧电流(或功率)方向来区分是线路内部故障还是外部故障。
第四章线路保护一、线路的纵联保护1．纵联保护在电网中的重要作用是什么?答：由于纵联保护在电网中可实现全线速动，因此它可保证电力系统并列运行的稳定性和提高输送功率、缩小故障造成的损坏程度、改善与后备保护的配合性能。
2．纵联保护的信号有哪几种?答：纵联保护的信号有以下三种。
(1)闭锁信号。
顾名思义，它是阻止保护动作于跳闸的信号。
换言之，无闭锁信号是保护作用于跳闸的必要条件。
只有同时满足本端保护元件动作和无闭锁信号两个条件时，保护，才作用于跳闸，其逻辑框图如图4-l(a)所示。
(2)允许信号。
顾名思义，它是允许保护动作于跳闸的信号。
换言之，有允许信号是保护动作于跳闸的必要条件。
只有同时满足本端保护元件动作和有允许信号两个条件时，保护才动作于跳闸，其逻辑框图如图4-1(b)所示。
(3)跳闸信号。
它是直接引起跳闸的信号。
此时与保护元件是否动作无关，只要收到跳闸信号，保护就作用于跳闸，如目4-1(c)所示。
远方跳闸式保护就是利用跳闸信号。
3．纵联保护的通道可分为几种类型?答：它可分为以下几种类型。
(1)电力线载波纵联保护(简称高频保护)。
(2)微波纵联保护(简称微波保护)。
(3)光纤纵联保护(简称光纤保护)。
(4)导引线纵联保护(简称导引线保护)。
4．什么是超范围式与欠范围式纵联保护?答：按各端参与比较的故障判别元件保护范围的不同而区分为两种方向比较式纵联保护。
超范围式纵联保护：当本线路内部故障时，各端的超范围方向元件均判定为正方向故障，各端保护同时动作；外部故障时，靠近故障点一端的超范围方向元件判定为反方向故障，各124125端保护均不能动作。
超范围式纵联保护的动作判据为各端保护均指示为正方向故障，为 “与”输出方式，如图4-2(a)所示，超范围式纵联保护只在本线路两端的超范围方向元件同 时动作时方能发出断路器跳闸指令。
对于超范围式纵联保护，当本线路内部故障时各端超范 围方向元件动作快速井具有良好的保护电阻性故障的能力，动作可靠性高，但是也增加了外 部故障时不必要动作的概率，故安全性较差。
