超级电容电量简易计算

超级电容电量简易计算 Prepared on 22 November 2020

超级电容电量简易计算

电压(V) = 电流(I) x 电阻(R)

电荷量(Q) = 电流(I) x 时间(T)

功率(P) = V x I =

能量(W) = P x T = Q x V

容量 F= 库伦（C） / 电压（V）

将容量、电压转为等效电量

电量 =电压（V) x 电荷量（C）

实例估算：

电压 1F（1法拉电容）的电量为（库伦），

电压下限是，电容放电的有效电压差为，所以有效电量为。

=*S（安秒）=1700mAS（毫安时）=（安时）若电流消耗以10mA计算，1700mAS/10mA=170S=（维持时间分钟）。转

电荷量

通常,正电荷的电荷量用正数表示.负电荷的电荷量用负数表示.

任何带电体所带电量总是等于某一个最小电量的整数倍

这个最小电量叫做基元电荷

它等于一个电子所带电量的多少，也等于一个质子所带电量的多少

而库仑是电量的单位

1库仑=1安培·秒

库仑是电量的单位，符号为C。它是为纪念物理学家库仑而命名的。若导线中载有1安培的稳恒电流，则在1秒内通过导线横截面积的电量为1库仑。

库仑不是国际标准单位，而是国际标准导出单位。一个电子所带负电荷量e＝×10^19库仑（元电荷），

也就是说1库仑相当于×10^18个电子所带的电荷总量。

电荷量的公式： C=It（其中I是电流，单位A ；t是时间，单位s）电量

电量表示物体所带电荷的多少。

单位时间内通过截面的电荷量

一般来说，电荷的数量叫电量，用符号Q表示，单位是库(仑)(符号是C)．库仑是一个很大的单位．

一个电子的电量e=*10^-19库。实验指出，任何带电粒子所带电量，或者等于电子或质子的电量，

或者是它们的电量的整数倍，所以把*10^-19库叫做基元电荷。做功时的电量：

电量是指用电设备所需用电能的数量，电量的单位是千瓦·时(kW·h)。电量也分为有功电量和无功电量。无功电量的单位是千瓦·时(kvr·h)。

电流强度的计算公式：I=Q/t得，Q=I*t .

电流强度的微观表达式：

I=nqsv得，q=I/nsv,其中I是电流强度，n是单位体积内的电荷数，s是导体的横截面积，v是电荷运动的

MTBF寿命计算公式

寿命计算公式 MTBF （平均间隔失效时间）预估 概述 MTBF之计算系依据军用手册MIL-HDBK-217F “电子设备之可靠性预估” 来 进行，此部份涵盖了电子零件实际的应力关系、失效率。MIL-HDBK-217 的基 本版本将保持不变，只有失效率的资料会更新。在评估过程之前，应确定各元 器件的相关特性（如基本失效率、质量等级，环境等级等等）。 定义 “MTBF”的解释为“平均间隔失效时间”而MTBF是由MIL-HDBK- 217E.F计算，以25 C环境温度为参考温度。 电解电容寿命预测 Rubycon 品牌的电解电容的寿命计算公式 L X=Lr X2【（T°-Tx）/1°】X2（A r s/Ao- A Tj/A） L X预测寿命（Hr）, Lr：制造商承诺的在最高工作温度（To）及额定纹波电流（Io）下的寿命， To：最高工作温度一105C或85C, Tx:实际外壳温度（C）, △Ts：额定纹波电流（Io）下的电解电容中心温升「C）, △Tj:实际纹波电流（lx）下的电解电容中心温升（C）, A: A= 10 —0.25XZTj,（0

Io：额定的纹波电流值（Arms）, R:电解电容的等效串连阻抗（Q）, S:电解电容的表面积（cm2）, S=dDX（D+ 4L）/4 , B：热辐射常数，一般取3= 2.3 X1O-3XS0.2, D:电解电容的截面积的直径（cm）, L:电解电容的高度（cm）, nichicon品牌的电解电容的寿命计算公式 2 L X= Lr X2【（To-Tx）/10] x21-（Ix/Io ）/K, K:温升加速系数，二10—6X（Tx—75 C）/30 （Tx W75C 时，K 值 取 10） 其余字符的表达含意同上。 其余品牌的电解电容的寿命计算公式 2 b= L r X2【（To-Tx）/10]眾1-（Ix/Io ） ] XZTo/10 △To：最高工作温度下的电解电容中心容许温升（取△T o= 5C）, K= 2,纹波电流允许的范围内；K= 4,超过纹波电流允许的范围时。

超级电容器电极材料的研究进展

2011年第3期 新疆化工 11 超级电容器电极材料的研究进展 摆玉龙 （新疆化工设计研究院，乌鲁木齐830006） 摘要：超级电容器既具有超大容量，又具有很高的功率密度，因此它在后备电源、替代电源、大功率输出等方面都有极为广泛的应用前景。超级电容器的性能主要取决于电极材料，近年来各国学者对于超级电容器的电极材料进行了大量的研究。 关键词：超级电容器；电极材料 1 前言 超级电容器的种类按其工作原理可以分为双电层电容器、法拉第准电容器(也称为赝电容电容器)以及二者兼有的混合电容器。双电层电容器基于双电层理论，利用电极和电解质之间形成的界面双电层电容来储存能量。法拉第准电容器则基于法拉第过程，即在法拉第电荷转移的电化学变化过程中产生，不仅发生在电极表面，而且可以深入电极内部。根据这两种原理，目前作为超级电容器的电极材料的主要分为三类[1]：碳材料、金属氧化物及水合物材料、导电聚合物材料。 2 碳材料类电极材料 在所有的电化学超级电容器电极材料中，研究最早和技术最成熟的是碳材料。其研究是从1957年Beck发表的相关专利开始的。碳电极的研究主要集中在制备具有大的比表面积和较小内阻的多孔电极材料上，可用做超级电容器电极的碳材料主要有:活性炭、纳米碳纤维、玻璃碳、碳气凝胶、纳米碳管等。 活性炭(AC)是超级电容器最早采用的碳电极材料[2]。它是碳为主，与氢、氧、氮等相结合，具有良好的吸附作用。其特点是它的比表面积特别大，比容量比铂黑和钯黑高五倍以上[3]。J.Gamby[4]等对几种不同比表面积的活性炭超级电容器进行测试，其中比表面积最大为2315m2·g的样品得到的比容量最高，达到125F/g，同时发现比表面积和孔结构对活性炭电极的比容量和内阻有很大影响。 活性炭纤维(ACF)是性能优于活性炭的高效活性吸附材料和环保工程材料。ACF的制备一般是将有机前驱体纤维在低温(200℃~400) ℃下进行稳定化处理，随后进行炭化、活化(700℃~1000) ℃。日本松下电器公司早期使用活性炭粉为原料制备双电层电容器的电极，后来发展的型号则是用导电性优良、平均细孔孔径2~5nm、细孔容积0.7~1.5m3/g、比表面积达1500~3000m2/g的酚醛活性炭纤维[5]，活性炭纤维的优点是质量比容量高，导电性好，但表观密度低。H. Nakagawa采用热压的方法研制了高密度活性炭纤维(HD-ACF)[6]，其密度为0.2~0.8g/m3，且不用任何粘接剂。这种材料的电子导电性远高于活性炭粉末电极，且电容值随活性炭纤维密度的提高而增大，是一种很有前途的电极材料。用这种HD-ACF 制作超级电容器电极[7]，结果表明，对于尺寸相同的单元电容器，采用HD-ACF为电极的电容器的电容明显提高。 炭气凝胶是一种新型轻质纳米级多孔性非晶炭素材料，其孔隙率高达80%~98%，典型孔隙尺寸<50nm，网络胶体颗粒尺寸3~20nm，比表面积高达60~1000m2/g，密度为0.05~0.80g/m3，是一种具有许多优异性能(如导电性、光导性和机械性能等)和广阔的应用前景的新型材料[8]。孟庆函，

超级电容电量简易计算

超级电容电量简易计算 2011-05-21 00:49:18| 分类：默认分类 | 标签： |字号大中小订阅 电压(V) = 电流(I) x 电阻(R) 电荷量(Q) = 电流(I) x 时间(T) 功率(P) = V x I = 能量(W) = P x T = Q x V 容量 F= 库伦（C） / 电压（V） 将容量、电压转为等效电量 电量 =电压（V) x 电荷量（C） 实例估算： 电压5.5V 1F（1法拉电容）的电量为5.5C（库伦），电压下限是3.8V，电容放电的有效电压差为5.5-3.8=1.7V，所以有效 电量为1.7C。 1.7C=1.7A*S（安秒）=1700mAS（毫安时）=0.472mAh（安时） 若电流消耗以10mA计算，1700mAS/10mA=170S=2.83min（维持时间 分钟）。 转 电荷量 通常,正电荷的电荷量用正数表示.负电荷的电荷量用负数表示. 任何带电体所带电量总是等于某一个最小电量的整数倍 这个最小电量叫做基元电荷 它等于一个电子所带电量的多少，也等于一个质子所带电量的多少 而库仑是电量的单位 1库仑=1安培·秒 库仑是电量的单位，符号为C。它是为纪念物理学家库仑而命名的。若导线中载有1安培的稳恒电流，则在1秒内通过导线横截面积的电量为1库仑。 库仑不是国际标准单位，而是国际标准导出单位。一个电子所带负电荷量e＝ 1.6021892×10^19库仑（元电荷）， 也就是说1库仑相当于6.24146×10^18个电子所带的电荷总量。 电荷量的公式： C=It（其中I是电流，单位A ；t是时间，单位s） 电量 电量表示物体所带电荷的多少。

超级电容容量及放电时间的计算方法

超级电容容量及放电时间的计算方法 2008-10-28 13:10:29 [点击次数:2450] 现在超级电容的很多用户都遇到相同的问题，就是怎样计算一定容量的超级电容在以一定电流放电时的放电时间，或者根据放电电流及放电时间，怎么选择超级电容的容量，下面我们给出简单的计算公司，用户根据这个公式，就可以简单地进行电容容量、放电电流、放 电时间的推算，十分地方便。 C(F)：超电容的标称容量； R(Ohms)：超电容的标称内阻； ESR(Ohms)：1KZ下等效串联电阻； Vwork(V)：正常工作电压 Vmin(V)：截止工作电压； t(s)：在电路中要求持续工作时间； Vdrop(V)：在放电或大电流脉冲结束时，总的电压降； I(A)：负载电流； 超电容容量的近似计算公式， 保持所需能量=超级电容减少的能量。 保持期间所需能量=1/2I(Vwork+ Vmin)t； 超电容减少能量=1/2C(Vwork2 -Vmin2)， 因而，可得其容量(忽略由IR引起的压降) C=(Vwork+ Vmin)It/( Vwork2 -Vmin2) 举例如下：

如单片机应用系统中，应用超级电容作为后备电源，在掉电后需要用超级电容维持100mA的电流，持续时间为10s,单片机系统截止工作电压为4.2V，那么需要多大容量的超级电容能 够保证系统正常工作？ 由以上公式可知： 工作起始电压Vwork＝5V 工作截止电压Vmin＝4.2V 工作时间t=10s 工作电源I＝0.1A 那么所需的电容容量为： 应用中，很多用户都遇到相同的问题，就是怎样计算一定容量的超级电容在以一定电流放电时的放电时间，或者根据放电电流及放电时间，怎么选择超级电容的容量，下面我们给出简单的计算公司，用户根据这个公式，就可以简单地进行电容容量、放电电流、放电时间的推算，十分地方便。 C(F)：超电容的标称容量； R(Ohms)：超电容的标称内阻； ESR(Ohms)：1KZ下等效串联电阻； Vwork(V)：正常工作电压 Vmin(V)：截止工作电压； t(s)：在电路中要求持续工作时间； Vdrop(V)：在放电或大电流脉冲结束时，总的电压降； I(A)：负载电流； 超电容容量的近似计算公式， 保持所需能量=超级电容减少的能量。

超级电容器电极材料研究现状及存在问题

功能材料课程报告 指导老师： 学院：材料科学与工程学院专业：材料加工工程 姓名： 学号： 日期: 2012 年7 月13 日

超级电容器电极材料研究现状及存在问题 摘要:电极材料是决定电容器性能的重要因素，高性能电极材料的开发是超级电容器研发的重点。本文主要讨论了超级电容器阳极材料的研究现状及存在问题，这些材料包括：碳材料、贵金属氧化物、导电聚合物和一些其他材料。复合或混合型电极材料可以显著提高超级电容器的综合性能，已经成为超级电容器电极材料发展的主要趋势。 关键词:超级电容器；电极材料；研究现状；存在问题

1电极材料的研究现状 1.1正极材料 目前用作超级电容器电极的材料主要有三类:碳材料、金属氧化物材料和导电聚合物材料。 1.1.1碳材料碳是最早被用来制造超级电容器的电极材料。碳电极电容器主要是利用储存在电极与电解液界面的双电层能量，其比表面积是决定电容器容量的重要因素。尽管高比表面的碳材料比表面积越大，容量也越大，但实际利用率并不高，因为多孔碳材料中孔径一般要2nm及以上的空间才能形成双电层，从而进行有效的能量储存。而制备的碳材料往往存在微孔(小于2nm)不足的情况。所以这个系列主要是向着提高有效比表面积和可控微孔孔径(大于2nm)的方向发展。除此之外，碳材料的表面官能团、导电率、表观密度等对电容器性能也有影响[1]。 碳电极电容器其电容的大小和电极的极化电位及电极比表面积大小有关，故可以通过极化电位的升高和增大电极比表面积达到提高电容大小的目的。电极/电解质双电层上可贮存的电量其典型值约为15~40μF·cm-2。选用具有高表面积的高分散电极材料可以获得较高的电容。对理想可极化体系而言，可通过无限提高充电电压而大量储存能量。但是，对于实际体系却受电极材料和电解液组成的电极系统的可极化性和溶剂分解的限制，可通过加大电极比表面积来增加电容值。电容C可由下式给出 C=ε·ε0Ad 式中:ε ε为电导体和内部赫姆霍兹面间区域的相对0为自由空间的绝对介电常数， 介电常数，A为电极表面积，d为导体与内赫姆霍兹面之间的距离。 近年来研究主要集中在提高碳材料的比表面积和控制碳材料的孔径及孔径分布，并开发出许多不同类型的碳材料，主要有: 多孔碳材料、活性碳材料、活性碳纤维、碳气溶胶以及最近才开发的碳纳米管等[2]。 多孔碳材料、活性碳材料和活性碳纤维：这个排列基本代表了碳材料为提高有效比表面积的发展方向。之所以发展为活性碳，主要是在于通过活化处理(如水蒸汽)后，可以增加微孔的数量，增大比表面积，提高活性碳的利用率。这些材料随制作电极工艺的不同先后出现过:活性碳粉与电解液混合制成的糊状电

电容器计算公式(2013_04_21)

电容器计算公式 电容器串并联容量 并联：C=C1+C2+…… 串联：2 121C C C C C +?= 电容器总容量 3．0．2 本条是并联电容器装置总容量的确定原则。 如没有进行调相调压计算，一般情况下，电容器容量可按主变压器的容量的10％～30％确定，这就是不具备计算条件时估算电容器安装总容量的简便方法。 谐波 3.0.3 发生谐振的电容器容量，可按下式计算： )1(2K n S Q d cx -= 式中，cx Q ----发生n 次谐波谐振的电容器容量(Mvar)d S ----并联电容器装置安装处的母线短路容量(MVA)n ----谐波次数，即谐波频率与电网基波频率之比K ----电抗率 母线电压升高 5．2．2 本条明确了电容器额定电压选择的主要原则 并联电容器装置接入电网后引起的母线电压升高值可按下式计算： d so s S Q U U =? 式中，s U ?----母线电压升高值(kV) so U ----并联电容器装置投入前的母线电压(kV) Q ---- 母线上所有运行的电容器容量(Mvar) d S ----母线短路容量(MVA) 电容器额定电压 5．2．2 本条明确了电容器额定电压选择的主要原则 电容器额定电压可由公式求出计算值，再从产品标准系列中选取，计算公式如下： )1(305.1K S U U SN CN -= 式中，CN U ----单台电容器额定电压(kV)SN U ----电容器投入点电网标称电压(kV)S ---- 电容器每组的串联段数K ----电抗率

串联电抗器的电抗率 5．5．2 (1)当电网背景谐波为5次及以上时，可配置电抗率4．5％一6％。因为6％的电抗器有明显的放大三次谐波作用，因此，在抑制5次及以上谐波，同时又要兼顾减小对3次谐波的放大，电抗率可选用4．5％。 (2)当电网背景谐波为3次及以上时，电抗率配置有两种方案：全部配12％电抗率，或采用4．5％一6％与12％两种电抗率进行组合。采用两种电抗率进行组合的条件是电容器组数较多，为了节省投资和减小电抗器消耗的容性无功。 电容器对母线短路容量的助增 5．1．2 在电力系统中集中装设大容量的并联电容器组，将会改变装设点的系统网络性质，电容器组对安装点的短路电流起着助增作用，而且助增作用随着电容器组的容量增大和电容器性能的改进(如介质损耗减小、有效电阻降低)、开关动作速度加快而增加。试验研究报告建议：在电容器总容量与安装地点的短路容量之比不超过5％或10％(对应于电抗率K=5％～6%，不超过5％；K=12％～13％，不超过10％)，助增作用相对较小，可不考虑。 当K=12％～13％时，%10 d c S Q 式中，c Q ----电容器容量(kVar) d S ----母线短路容量(kVar) 回路导体的额定电流 5．1．3 所以取1．35倍电容器组额定电流作为选择回路设备和导体的条件是安全的也是合理的。 电容器分组原则 3．0．3 变电所装设无功补偿电容器的总容量确定以后，通常将电容器分组安装，分组的主要原则是根据电压波动、负荷变化、谐波含量等因素来确定。

超级电容基本参数概念

超级电容基本参数概念 寿命Lifetime 超级电容器具有比二次电池更长的使用寿命，但它的使用寿命并不是无限的，超级电容器基本失效的形式是电容内阻的增加( ESR)与(或) 电容容量的降低.，电容实际的失效形式往往与用户的应用有关，长期过温(温度)过压(电压)，或者频繁大电流放电都会导致电容内阻的增加或者容量的减小。在规定的参数范围内使用超级电容器可以有效的延长超级电容器的寿命。通常，超级电容器具有于普通电解电容类似的结构，都是在一个铝壳内密封了液体电解液，若干年以后，电解液会逐渐干涸，这一点与普通电解电容一样，这会导致电容内阻的增加，并使电容彻底失效。 电压Voltage 超级电容器具有一个推荐的工作电压或者最佳工作电压，这个值是根据电容在最高设定温度下最长工作时间来确定的。如果应用电压高于推荐电压，将缩短电容的寿命，如果过压比较长的时间，电容内部的电解液将会分解形成气体，当气体的压力逐渐增强时，电容的安全孔将会破裂或者冲破。短时间的过压对电容而言是可以容忍的。 极性Polarity 超级电容器采用对称电极设计，也就说，他们具有类似的结构。当电容首次装配时，每一个电极都可以被当成正极或者负极，一旦电容被第一次100%从满电时，电容就会变成有极性了，每一个超级电容器的外壳上都有一个负极的标志或者标识。虽然它们可以被短路以使电压降低到零伏，但电极依然保留很少一部分的电荷，此时变换极性是不推荐的。电容按照一个方向被充电的时间越长，它们的极性就变得越强，如果一个电容长时间按照一个方向充电后变换极性，那么电容的寿命将会被缩短。 温度Ambient Temperature 超级电容器的正常操作温度是-40 ℃～70℃，温度与电压的结合是影响超级电容器寿命的重要因素。通常情况下，超级电容器是温度每升高10℃，电容的寿命就将降低30%～50%，也就说，在可能的情况下，尽可以的降低超级电容器的使用温度，以降低电容的衰减与内阻的升高，如果不可能降低使用温度，那么可以降低电压以抵清高温对电容的负面影响。比如，如果电容的工作电压降低为1.8V，那么电容可以工作于65℃高温下。如果在低于室

电容计算公式

电容定义式 C=Q/U Q=I*T 电容放电时间计算：C=(Vwork+ Vmin)*l*t/( Vwork2 -Vmin2) 电压（V）= 电流⑴x 电阻（R）电荷量（Q）= 电流⑴x 时间（T）功率（P） = V x I （I=P/U; P=Q*U/T）能量（W） = P x T = Q x V 容量F=库伦（C）/电压（V）将容量、电压转为等效电量电量二电压（V） x 电荷量（C）实例估算：电压5.5V仆（1法拉电容）的电量为5.5C （库伦），电压下限是3.8V，电容放电的有效电压差为5.5-3.8=1.7V ，所以有效电量为1.7C。 1.7C=1.7A*S （安秒）=1700mAS（毫安时）=0.472mAh （安时） 若电流消耗以10mA 计算，1700mAS/10mA=170S=2.83min（维持时间分钟） 电容放电时间的计算 在超级电容的应用中，很多用户都遇到相同的问题，就是怎样计算一定容量的超级电 容在以一定电流放电时的放电时间，或者根据放电电流及放电时间，怎么选择超级电容的容 量，下面我们给出简单的计算公司，用户根据这个公式，就可以简单地进行电容容量、放电电流、放电时间的推算，十分地方便。 C(F):超电容的标称容量； R(Ohms):超电容的标称内阻； ESR(Ohms) 1KZ下等效串联电阻；

Vwork(V):正常工作电压 Vmin(V):截止工作电压； t(s):在电路中要求持续工作时间； Vdrop(V):在放电或大电流脉冲结束时，总的电压降； 1(A):负载电流； 超电容容量的近似计算公式， 保持所需能量=超级电容减少的能量。 保持期间所需能量=1/2l(Vwork+ Vmi n)t ； 超电容减少能量=1/2C(Vwork -Vmin )， 因而，可得其容量(忽略由IR引起的压降) C=(Vwork+ Vmin)*l*t/( Vwork 2 -Vmin 2) 举例如下： 如单片机应用系统中，应用超级电容作为后备电源，在掉电后需要用超级电容维持 100mA的电流，持续时间为10s,单片机系统截止工作电压为4.2V，那么需要多大容量的超级电容能够保证系统正常工作？ 由以上公式可知： 工作起始电压Vwork = 5V 工作截止电压Vmin= 4.2V 工作时间t=10s 工作电源I = 0.1A 那么所需的电容容量为:

超级电容器材料综述

超级电容器是一种新型的储能装置，具备充放电快、效率高、稳定性好等优点，是一种清洁的绿色能源，是21 世纪的新型绿色能源。超级电容器有很大的市场潜力。通过对超级电容器电极材料进行研究，发现多孔碳材料作为超级电容器电极材料的电化学性能的影响。 目前，用于超级电容器的电极材料主要是碳材料，市场上主要是活性炭材料，因为活性炭的成本较低，且活性炭具有很高的比表面积，这是超级电容器电极材料所必须具备的特点。但是，活性炭的导电性一般，微观结构主要以微孔形式存在，因此在电解液中会有很大的电阻，电解液浸透电极的过程会比较慢，在存储和传输电荷的时候也会比较慢，但是它的成本低，基本可以满足市场的要求，因此被作为市场上电容器的主要材料，其它的碳材料有比活性炭更优越的性能，但是成本较高，所以没有被用作商业化。因此，寻找性能好，成本低的电极材料是当前超级电容器领域的主要研究方向，从而制备出性能优越，成本低，能够广泛应用于市场的超级电容器，具有重大意义。 目前用于研究超级电容器电极材料的碳材料主要有活性炭、炭气凝胶、碳纳米管、玻璃碳、石墨烯、碳纤维以及碳/碳复合材料。碳材料原料低廉，表面积大，适合大规模生产。但是单纯不加修饰碳电极材料没有很高的比电容，还需要对其进行改性等研究。 1、活性炭材料 对于活性炭材料，不同的处理方法，会得到不同比表面积的活性炭，一般表面积可以高达1000～3000m2/g，而且具有不同的空隙，孔径范围宽，生产工艺简单，成本低廉，可以从沥青、植

物硬壳、石油焦、橡胶等各种原材料中得来。是一种已经商品化的超级电容器电极材料。活性炭材料的活化方法多种多样，可以分为物理活化和化学活化两种。 2、炭气凝胶电极材料 炭气凝胶是一种交联结构的网状的碳材料有多孔性，导电性好，表面积大，孔隙率高，孔径分布广，是唯一可以导电的气凝胶，电导率高。密度跨度大，孔隙率好，而且质量较轻，属于非晶态的纳米碳材料，同时，在制备的时候，可以通过调节工艺参数控制其孔径分布和微粒尺度。 3、碳纳米管 碳纳米管这是一种有类似石墨的六边形组成的碳材料，微观上看两端封闭的多层的管子，直径有几十纳米，层间距要比石墨层间距稍大。从超级电容器对电极材料的要求上看，碳纳米管材料是非常适合用来做电极材料的，因为碳纳米管的结构是空管的形状，表面积大，尤其是壁很薄的碳纳米管，比表面积更大，非常有利于双电层电容的储备。碳纳米管要是制成电极时，还会具备特殊的孔，这些孔是由微观状态下，碳纳米管互相缠绕，好似网状结构，管与管之间就形成了孔洞的结构，孔与孔之间都是互相连通的，没有堵死的情况，这在用作电极的时候，对于电解液的流通的很重要的。而且这种由管径互相缠绕得到的孔不会太小，一般都是属中孔，这会使电极的内阻很低，这些都是超级电容器电极所需要具备的。目前对碳纳米管作为超级电容器电极材料的研究主要集中在将它直接用于超级电容器上，或者将

电容器的定义以及相关的公式介绍

[知识学堂] 电容器的定义以及相关的公式介绍 定义 电容（或称电容量）是表征电容器容纳电荷本领的物理量。我们把电容器的两极板间的电势差增加1伏所需的电量，叫做电容器的电容。电容器从物理学上讲，它是一种静态电荷存储介质（就像一只水桶一样，你可以把电荷充存进去，在没有放电回路的情况下，刨除介质漏电自放电效应/电解电容比较明显，可能电荷会永久存在，这是它的特征），它的用途较广，它是电子、电力领域中不可缺少的电子元件。 电容的符号是C。 C=εS/d=εS/4πkd(真空)=Q/U 在国际单位制里，电容的单位是法拉，简称法，符号是F,常用的电容单位有毫法(mF)、微法(μF)、纳法(nF)和皮法(pF)(皮法又称微微法)等，换算关系是： 1法拉(F)= 1000毫法(mF)=1000000微法(μF) 1微法(μF)= 1000纳法(nF)= 1000000皮法(pF)。 电容与电池容量的关系： 1伏安时=25法拉=3600焦耳 1法拉=144焦耳 相关公式 一个电容器，如果带1库的电量时两级间的电势差是1伏，这个电

容器的电容就是1法，即：C=Q/U 但电容的大小不是由Q（带电量）或U（电压）决定的，即：C=εS/4πkd 。其中，ε是一个常数，S为电容极板的正对面积，d为电容极板的距离，k则是静电力常量。常见的平行板电容器,电容为C=εS/d.（ε为极板间介质的介电常数，S 为极板面积，d为极板间的距离。） 定义式C=Q/U 电容器的电势能计算公式：E=CU^2/2=QU/2=Q^2/2C 多电容器并联计算公式：C=C1+C2+C3+…+Cn 多电容器串联计算公式：1/C=1/C1+1/C2+…+1/Cn 三电容器串联C=(C1*C2*C3)/(C1*C2+C2*C3+C1*C3)

铝电解电容寿命计算公式

寿命计算式
改版
铝电容器 推定寿命计算式
http://www.chemi-con.co.jp
上海贵弥功贸易有限公司
1
CONFIDENTIAL(秘密的)

寿命计算式
寿命计算式 目录
? 寿命计算式
A) DC加载保证品 B) 纹波电流加载保证品 C) 螺丝端子型(额定电压350V以上) 螺丝端子型(额定电压 以上) D) 导电性高分子电容器
? 温度测定方法
A) 周围温度测定方法 B) 单元中心发热温度测定方法 1) 单元中心温度测定 2) 周围温度/电容器表面温度测定 3) 纹波电流测定 >>> 发热温度计算
注意事项
纹波电流频率修正系数与温度修正系数使用方法
CONFIDENTIAL(秘密的)
2

寿命计算式
推定寿命计算式
A) DC加载保证品 ) 加载保 品
Lx L = Lo × 2
Tx ? To 10
×2
? ?T 5
Lx (hrs):推定寿命 Lo (hrs):保证寿命 Tx (℃):最大可能周围温度 To (℃):实际使用周围温度 ( ) 纹波电流发热温度 ⊿T (℃):纹波电流发热温度 <应用系列> 贴片型:全般 引钱型:SRM/SRE/KRE/SRA/KMA/SRG/KRG/SMQ/SMG/ 引钱型 SRM/SRE/KRE/SRA/KMA/SRG/KRG/SMQ/SMG/ SME-BP/KME-BP/LLA
CONFIDENTIAL(秘密的)
3

超级电容选用计算

二、超级电容的主要特点、优缺点 尽管超级电容器能量密度是蓄电池的5%或是更少，但是这种能量的储存方式可以应用在传统蓄电池不足之处与短时高峰值电流之中。相比电池来说,这种超级电容器有以下几点优势： 1.电容量大，超级电容器采用活性炭粉与活性炭纤维作为可极化电极，与电解液接触的面积大大增加,根据电容量的计算公式,两极板的 表面积越大,则电容量越大。因此，一般双电层电容器容量很容易超过1F,它的出现使普通电容器的容量围骤然跃升了3～4个数量级，目前单体超级电容器的最大电容量可达5000F。 2.充放电寿命很长，可达500000次,或90000小时，而蓄电池的充放电寿命很难超过1000次;可以提供很高的放电电流，如2700F的超级电容器额定放电电流不低于950A,放电峰值电流可达1680A，一般蓄电池通常不能有如此高的放电电流，一些高放电电流的蓄电池在如 此高的放电电流下的使用寿命将大大缩短。 3.可以数十秒到数分钟快速充电，而蓄电池在如此短的时间充满电将是极危险的或是几乎不可能。 4.可以在很宽的温度围正常工作（-40℃～+70℃），而蓄电池很难在高温特别是低温环境下工作;超级电容器用的材料是安全和无毒的,而铅酸蓄电池、镍镉蓄电池均具有毒性;而且,超级电容器可以任意并联使用来增加电容量,如采取均压措施后,还可以串联使用。 因此，可以用简短的词语总结出超级电容的优点： ● 在很小的体积下达到法拉级的电容量； ● 无须特别的充电电路和控制放电电路 ● 和电池相比过充、过放都不对其寿命构成负面影响； ● 从环保的角度考虑，它是一种绿色能源； ● 超级电容器可焊接，因而不存在象电池接触不牢固等问题。 缺点：

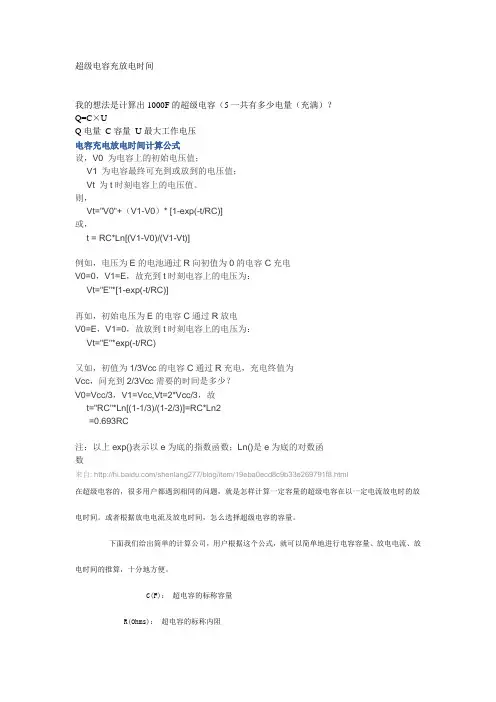

电容充放电计算公式

标 签：电容充放电公式 电容充电放电时间计算公式设，V0 为电容上的初始电压值； V1 为电容最终可充到或放到的电压值； Vt 为t时刻电容上的电压值。 则， Vt="V0"+（V1-V0）* [1-exp(-t/RC)] 或， t = RC*Ln[(V1-V0)/(V1-Vt)] 例如，电压为E的电池通过R向初值为0的电容C充电 V0=0，V1=E，故充到t时刻电容上的电压为： Vt="E"*[1-exp(-t/RC)]

再如，初始电压为E的电容C通过R放电 V0=E，V1=0，故放到t时刻电容上的电压为： Vt="E"*exp(-t/RC) 又如，初值为1/3Vcc的电容C通过R充电，充电终值为 Vcc，问充到2/3Vcc需要的时间是多少？ V0=Vcc/3，V1=Vcc,Vt=2*Vcc/3，故 t="RC"*Ln[(1-1/3)/(1-2/3)]=RC*Ln2 = 注：以上exp()表示以e为底的指数函数；Ln()是e为底的对数函 解读电感和电容在交流电路中的作用 山东司友毓 一、电感 1．电感对交变电流的阻碍作用 交变电流通过电感线圈时，由于电流时刻都在变化，因此在线圈中就会产生自感电动势，而自感电动势总是阻碍原电流的变化，故电感线圈对交变电流会起阻碍作用，前面我们已经学习过，自感电动势的大小与线圈的自感系数及电流变化的快慢有关，自感系数越大，交变电流的频率越高，产生的自感电动势就越大，对交变电流的阻碍作用就越大，电感对交流的阻碍作用大小的物理量叫做感抗，用X L表示，且X L=2πfL。感抗的大小由线圈的自感系数L和交变电流的频率f共同决定。 2．电感线圈在电路中的作用 （1）通直流、阻交流，这是对两种不同类型的电流而言的，因为恒定电流的电流不变化，不能引起自感现象，所以对恒定电流没有阻碍作用，交流电的电流时刻改变，必有自感

超级电容常识

超级电容常识 超级电容基本知识 寿命 超级电容具有比电池更长的使用寿命，但是寿命也不是无限延长的。寿命终止失效模式为等效串联内阻的增加（ESR）升高和容量降低。超级电容实际的寿命失效取决于应用要求，比如长期置于 高温下，高电压和超电流将会导致ESR升高和容量降低。这些参数降低将会延长超级电容的寿命。 电压 超级电容具有推荐的额定工作电压，电压值是根据超级电容在最高的额定温度下最长寿命来设定的。如果使用电压超出额定电压，将会导致寿命缩短，若过压时间较长则内部电解液将会分解为气体，当气体的压力逐渐增强时，超级电容内部将会漏液或防爆阀破裂。 极性 超级电容采用对称的电极设计，正负极具有类似的结构，当电容首次装配时，任一电极都可以被当成正极或者负极，一旦超级电容被第一次充满电时，超级电容将会形成极性化。所以我们在生产过程中将会100%的充放电将极性定型，同时在每一个电容的外壳上面都有一个负极标志。提醒一点：虽然超级电容可以被放电使电压降低到零电压,但是电极还是保留非常少的电荷，此时变换极 性是不可以的。超级电容按照一个方向被充电的时间越长，他们的极性就变得越强。若此时更改极性将会使电容的寿命缩短或损坏。 环境温度 能量型超级电容的正常工作温度是-25℃--70℃，功率型超级电容的正常工作温度是-40℃--60℃，温度及电压对超级电容寿命有影响。一般来说，超级电容的环境温度每升高10℃，超级电容的寿 命就会缩短一半。也就是说在可能的情况下尽可能在最低温度下使用超级电容，那么就可以降低电容的衰减与ESR的升高。若低于正常室温环境下，那么可以降低电压以抵消高温对电容的负面 影响。相反在低温下提高超级电容的工作电压，可以有效的抵消超级电容在低温下内阻的升高。在高温情况下，电容内阻升高。在低温下，电容的内阻升高时暂时的，因为在低温下电解液的稠性升高，降低了电离子的远动速度。 放电特性 超级电容放电时，是按照一条斜率曲线放电，当确定应用时超级电容的容量与内阻要求时，最重要的就是要了解电阻及容量对放电特性的影响。在高脉冲电流应用时，ESR是重要的因素。而在低电流应用时，容量是最重要的因素。计算公式如下： Vd=I(R+T/C) Vd是起始工作电压与截止电压之差，I是放电电流，R是超级电容的（ESR），T是放电时间，C是电容的容量。在脉冲应用中，由于瞬间放电流很大，为减少电压的降幅，选用低内阻（ESR） 的超级电容，而在低电流应用中则需要选用高容量的超级电容。 充电方法 超级电容可用各种方法进行充电，如：恒定电流、恒定功率、恒定电压或与能量储存器，或者电源并联（如电池、DC变换器等）。如果超级电容与电池并联，加一个低阻值串联电阻将降低超级 电容的充电电流，并提高电池的使用寿命。但是如果使用串联电阻，必须要保证电容的电压输出端是直接与应用器连接而不是通过电阻与应用器连接，否则超级电容的低内阻特性将是无效的。在高脉冲电流放电时，许多电池系统寿命均会缩短。 超级电容最大充电电流I计算公式如下： I=V/5R I是推荐的充电电流，V是充电电压，R是超级电容的ESR。超级电容持续大电流或者高压充电，超级电容将会过度发热，过度发热将会导致ESR增加，电解液分解气化，缩短寿命、漏液、防爆 阀爆裂。如果要使用高于额定值的电流或电压充电请与生产厂商联系。 自放电与漏电流 以不同方法进行测量时自放电与漏电流在本质上是相同的，针对超级电容的结构，从正极到负极具备高的耐电流特性。也就是说保留电容电荷，需要少量的额外电流，这个电流就是漏电流。而当移除充电电压时，电容不在负荷时，额外的电流会促使超级电容放电，称为自放电流。 电容串联 单体超级电容的电压一般为2.5V或2.7V，而在许多应用领域要求高电压，超级电容可以设置串联的方法来提高工作电压。确保单一的超级电容电压不超过其最大的额定工作电压是很重要的，否 则会导致电解液分解产生气体，ESR升高，寿命减短。 在放电或者充电时，在稳定状态下因容量和漏电流的差异，都将会导致串联的超级电容电压不平衡现象。在充电时，串联的超级电容将起到电压分配作用，因此低容量单体超级电容将承受更大的电压。例如: 2.5V1F的超级电容串联，两个容量分别为+20%与-20%，则电压分配如下： V1=V供*（C1/(C1+C2)） V供是供给给串联两端的充电电压。 假设V1是+20%容量偏差的电容，若供应充电电压是5V,则： V1=5*(1.2/(1.2+0.8))=3V 所以，为避免超出3V的超级电容浪涌电压范围，串联超级电容的容量必须在同一个趋势范围内。在选择上可以用主动电压平衡电路来降低因容量不平衡而产生的电压不平衡。注意大多数的电压 平衡方法都是取决于具体的应用。 主动电压平衡 主动电压平衡电路能使串联的超级电容上的电压与额定电压驱同而不管有多少电压不平衡产生。同时在确保精确的电压平衡时，主动平衡电路在稳定的状态下只有非常低的电流，只有当电压超出平衡范围时才会产生比较大的电流，这些特性使得主动电压平衡电路是超级电容频繁充放电及如电池等能量组件使用的最理想电路。 被动电压平衡 被动电压平衡电路是忽略超级电容的低内阻直接用高电阻来做平衡电路的一种方式，采用与电容并联电阻进行分压，这就允许电流从高电压的超级电容上流至低电压的超级电容上实现电压的平衡。最重要的是选择平衡电阻值来提供超级电容更高电流的流动而不增加超级电容的漏电流。同时要注意：“漏电流在温度升高的时候会上升的”。 被动平衡电路使用在不频繁对超级电容进行充放电的应用，同时要能够承受平衡电阻的额外电流负载时推荐使用。使用平衡电阻时，建议使用平衡电阻的应能提供最差超级电容漏电流50倍以上 的额外电流，根据最高使用温度选择在3.3KΩ-22KΩ。尽管更大阻值的平衡电阻在大多数情况下也能工作，但其不可能在不匹配的超级电容串联时起到保护作用。 逆向电压防护 当串联使用的超级电容被快速放电时，低容量超级电容的电压将潜在地变为负电压。这是不允许的，同时会降低超级电容的使用寿命。一个简单的防护逆向电压的方法是在超级电容上的两端增加一个二极管。使用适当的额定的限流二极管替代标准的二极管，还可以保护超级电容出现过电压现象。在选择二极管时，“二极管必须能够承受电源的峰值电流”。 脉动电流 超级电容虽然有比较低的内阻，但是相对电解电容而言，其内阻还是比较大的，若应用在脉冲电流的环境中容易引起内部发热，从而导致电解液分解、ESR增加，从而引起超级电容寿命缩短。为了保证超级电容的使用寿命，在应用在脉冲环境中时，最好要保证超级电容表面的温度上升不超过3℃。 比能量： 是指电容器在单位重量或单位体积下所给出的能量。（通常也叫：重量比能量、体积比能量、能量密度）单位：WH/KG、WH/L 超级电容器的能量与本身的容量与电压有关。其计算方式： E=CV2/2 (单位焦耳J)

电容计算公式

电容计算公式 教你两条不变应万变得原理: 1.电容器的计算依据是高斯通量定理和电压环流定律; 2.电感的计算依据是诺伊曼公式。要一两个答案查书就够了，要成高手只能靠你自己～慢慢学，慢慢练。 容量是电容的大小与电压没有关系。电压是电容的耐压范围。可变电容一般用在低压电路中电容的计算公式: 平板C=Q/U=Q/Ed=εS/4πkd 1. 所以E=4πkQ/εS即场强E与两板间距离d无关。2.当电容器两端接电时，即电压U一定时，U=Ed，所以U和d成正比。 容抗用XC表示，电容用C(F)表示，频率用f(Hz)表示，那么Xc=1/2πfc 容抗的单位是欧。知道了交流电的频率f和电容C，就可以用上式把容抗计算出来。 感抗用XL表示，电感用L(H)表示，频率用f(Hz)表示，那么XL=2πfL感抗的单位是欧。知道了交流电的频率f和线圈的电感L，就可以用上式把感抗计算出来。 已知容抗与感抗，则对应的电压与电流可以用欧姆定律算出，如果电容与电阻和电感一起使用，就要考虑相位关系了。 2、电容器的计算公式: C=Q\U =S\4*3.1415KD Q为电荷量 U为电势差 S为相对面积 D为距离 3.1415实际是圆周率 K为静电力常数并联:C=C1+C2 电路中各电容电压相等;总电荷量等于各电容电荷量之和。串 联:1/C=1/C1+1/C2 电路中各电容电荷量相等;总电压等于各电容电压之和。 电容并联的等效电容等于各电容之和!电容的并联使总电容值增大。当电容的耐压值符合要求，但容量不够时，可将几个电容并联。

3、Q=UI=I2Xc=U2/Xc 这是单相电容的 Xc=1/2*3.14fc 为什么我看到一个三相电容上面标的额定容量是30Kvar，而额定容量是472微法。额定电压是450伏。额定电流是38.5安三角接法, 答:C,KVar/(U×U×2×π×f×0.000000001) ,30/(450×450×2×3.14×50×0.000000001)?472(μF) 4、我知道电容公式有C=εS/D和C=Q/U,那么他们与电容"C"的关系，我特别想知道:我知道"U"与电容成反比，但是我在听老师讲时，没听到为什么成反比，就像知道"Q"与电容的关系时，就明白，一个电容放得的电荷越多就越大,还有"ε"是什么，与电容有什么关系, 再请问在计算中应注意什么,电容是如何阻直通交的呢, 五一长假除了旅游还能做什么, 辅导补习美容养颜家庭家务加班须知 答:电容c是常数，只跟自身性质有关，即使没有电压，电荷它也是存在的，ε是介电，跟电介质的性质有关，交流能不停的对电容充电放电(因为交流的方向是变化的)，二直流无此性质，所以通交流阻直流，更专业的话，大学物理里面会讲，如果你要求不高的话就不用深究了 5、电 容降压 在常用的低压电源中，用电容器降压(实际是电容限流)与用变压器相比，电容降压的电源体积小、经济、可靠、效率高，缺点是不如变压器变压的电源安全。通过电容器把交流电引入负载中，对地有220V电压，人易触电，但若用在不需人体接触的电路内部电路电源中， 本弱点也可克服。如冰箱电子温控器或遥控电源的开/关等电源都是用电容器降压而制作的。 相对于电阻降压，对于频率较低的50Hz交流电而言，在电容器上产生的热能损耗很小，所以电容器降压更优于电阻降压。

超级电容器电极材料综述

超级电容器电极材料 超级电容器，作为当下储能研究的一大热点，普遍具有以下优势： 1、快速的充放电特性 2、很高的功率密度 3、优良的循环特性 然而，它的不足完全制约了它的实际应用——能量密度很低。目前，商用的超级电容器可以提供10WhKg-1，而相比之下，锂离子电池的能力密度高达18010WhKg-1。因此，如何能提高超级电容器的能量密度，称为眼下超级电容器研究领域亟待解决的首要问题。学术圈致力于通过开发新的电极材料、电解质、独创的器件设计方案等方法，来实现这一问题的突破。 想要通过更好的电极材料（同时需要价格低廉，环境友好）来实现在超级电容器性能上的重大的进展，需要对电荷储存机理，离子电子的传输路径，电化学活性位点有全面、深远的认识。由此，纳米材料因为其可控的离子扩散距离、电化学活性位点数量的扩大等特点成为研究热门。 根据储能机理的不同，超级电容器可以分为：双电层电容器EDLC，赝电容。EDLC通过物理方法储存电荷——在电解质、电极材料界面上发生可逆的离子吸附。而赝电容通过化学方法储存电荷——在电极表面（几纳米深）发生氧化还原反应。通常，EDLC的电极材料为碳材料，包括活性炭，碳纳米管，石墨烯等。然而赝电容的电极材料包括：金属氧化物（RuO2, MnO2, CoOx, NiO,Fe2O3），导电高分子（PPy，

PANI,Pedot）。 设计一款高性能的超级电容的标准是： 1、很高的比容量 （单位质量的比容量，单位体积的比容量，或者是活性物质的面积） 2、很高的倍率性能 在高的扫速下200mV/s或电流密度下，容量的保持率。 3、很长的循环寿命 另外，活性材料的价格与毒性也需要计入考量。 为了制备高容量的电极材料，上述因素需要进一步讨论。 1、表面积：因为电荷是储存在电容器电极的表面，具有更高表面积的电极可以提高比容量。纳米结构的电极可以很好的提高电极的表面积。 2、电子和离子的导电性：因为比容量、倍率性能是由电子、离子的导电性共同决定，高的离子、电子电导将会很好的维持CV曲线中的矩形图线，以及GCD中充放电曲线的对称性。 同时，这也将减少充电电流增大后的比容量损失。 典型的增加电子电导的方法有： （1）Binder-free electrode design 不实用粘结剂 （2）纳米结构集流体设计——这可以为电子传输的提供高效途径 增加离子电导的方法：

超级电容选取计算

超级电容选取计算 在超级电容的应用中，很多用户都遇到相同的问题，就是怎样计算一定容量的超级电容在以一定电流放电时的放电时间，或者根据放电电流及放电时间，怎么选择超级电容的容量，下面我们给出简单的计算公司，用户根据这个公式，就可以简单地进行电容容量、放电电流、放电时间的推算，十分地方便。 C(F)：超电容的标称容量； R(Ohms)：超电容的标称内阻； ESR(Ohms)：1KZ下等效串联电阻； Vwork(V)：正常工作电压 Vmin(V)：截止工作电压； t(s)：在电路中要求持续工作时间； Vdrop(V)：在放电或大电流脉冲结束时，总的电压降； I(A)：负载电流； 超电容容量的近似计算公式， 保持所需能量=超级电容减少的能量。 保持期间所需能量=1/2I(Vwork+ Vmin)t； 超电容减少能量=1/2C(Vwork2 -Vmin2)， 因而，可得其容量(忽略由IR引起的压降) C=(Vwork+ Vmin)It/( Vwork2 -Vmin2) 举例如下： 如单片机应用系统中，应用超级电容作为后备电源，在掉电后需要用超级电容维持100mA的电流，持续时间为10s,单片机系统截止工作电压为4.2V，那么需要多大容量的超级电容能够保证系统正常工作？ 由以上公式可知： 工作起始电压Vwork＝5V 工作截止电压Vmin＝4.2V 工作时间t=10s 工作电源I＝0.1A 那么所需的电容容量为：

C=(Vwork+ Vmin)It/( Vwork2 -Vmin2) =(5+4.2)*0.1*10/(5*5 -4.2*4.2) =1.25F 根据计算结果，可以选择5.5V 1.5F电容就可以满足需要了。 实例： 假设磁带驱动的工作电压5V，安全工作电压3V。如果直流马达要求0.5A 保持2秒（可以安全工作），问需要选用多大容量的超级电容？ 解： C=(Uwork+ Umin)It/(Uwork*Uwork -Umin*Umin) ＝（5+3）*0.5*2／（5*5-3*3） ＝0.5F 因为5V的电压超过了单体电容器的标称工作电压。因而，可以将两电容器串联。如两相同的电容器串联的话，那每只的电压即是其标称电压2.5V。 如果我们选择标称容量是1F的电容器，两串为0.5F。考虑到电容器－20％的容量偏差，这种选择不能提供足够的裕量。可以选择标称容量是 1.5F 的电容器，能提供1.5F/2=0.75F。考虑－20％的容量偏差，最小值1.2F/2＝0.6F。这种超级电容器提供了充足的安全裕量。大电流脉冲后，磁带驱动转入小电流工作模式，用超电容剩余的能量
