酒店热水系统计算书

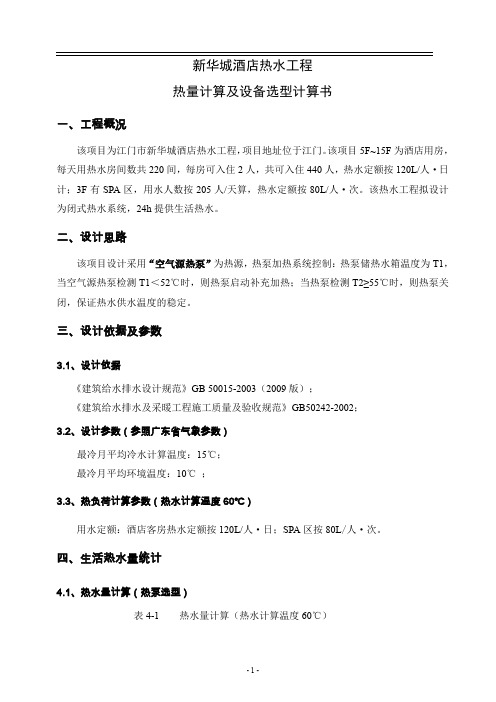

新华城酒店热水工程热量计算及设备选型计算书一、工程概况该项目为江门市新华城酒店热水工程，项目地址位于江门。

该项目5F~15F为酒店用房，每天用热水房间数共220间，每房可入住2人，共可入住440人，热水定额按120L/人·日计；3F有SPA区，用水人数按205人/天算，热水定额按80L/人·次。

该热水工程拟设计为闭式热水系统，24h提供生活热水。

二、设计思路该项目设计采用“空气源热泵”为热源，热泵加热系统控制：热泵储热水箱温度为T1，当空气源热泵检测T1＜52℃时，则热泵启动补充加热；当热泵检测T2≥55℃时，则热泵关闭，保证热水供水温度的稳定。

三、设计依据及参数3.1、设计依据《建筑给水排水设计规范》GB 50015-2003（2009版）；《建筑给水排水及采暖工程施工质量及验收规范》GB50242-2002；3.2、设计参数（参照广东省气象参数）最冷月平均冷水计算温度：15℃；最冷月平均环境温度：10℃；3.3、热负荷计算参数（热水计算温度60℃）用水定额：酒店客房热水定额按120L/人·日；SPA区按80L/人·次。

四、生活热水量统计4.1、热水量计算（热泵选型）表4-1 热水量计算（热水计算温度60℃）用水区域 单位数量 日用热水定额使用时间（h ） 小时变化系数K h 最高日用水量（L / d ） 最大小时用水量（L/h ）新华城酒店 440人 120L /人 24 3.13 528006886SPA 区205人80L/人 121.9016400 2597 合计6920094834.2、热泵热负荷计算4.2.1、热泵设计小时供热量计算热泵机组设计小时供热量应按下式计算，计算结果汇总入表4-2：kw/h 234163600983.01560187.46920005.13600)(1=⨯⨯-⨯⨯⨯=-=）（T t t MC k Q r l r g ρ式中： g Q ——热泵设计小时供热量（kw/h ）M ——各区日用热水总量（L/d ）； C ——水的比热，C)./(187.4︒=kg kJ C ； r t ——热水温度（℃），按）℃（60=r t 计算； l t ——冷水温度（℃），按)(15℃=l t 计算； r ρ——热水密度，60℃时r ρ=0.983（kg/L ）；T ——热泵机组设计工作时间（h/d ），取12h~20h （取16h ）；1k ——安全系数，10.1~05.11=k （取1.10）。

酒店式公寓给排水设计计算书一.概述：本工程为五层酒店式公寓。

二.给水系统：生活用水由本小区低区给水管网供给，给水管进口所需压力为0.24Mpa。

1.管材选用：给水管道采用钢塑复合管，管径不大于100mm时采用螺纹连接；管径大于100mm时采用沟槽式连接。

2.水力计算：对给水总管进行水力计算：qg=0.2×α×Ng +1.20=0.2×2.2×256+1.20=8.24L/S；查有DN100mm，当Q=8.24 L/S时，V=1.01 m/s，i = 0.092kp a/m三.排水系统：1.概述：所有卫生设备的配件均采用节水型；地漏均采用高水封防返溢型地漏，卫生器具存水弯水封和地漏的水封均不小于50mm。

2.排水管道管材：排水立管采用UPVC空壁螺旋管，排水支管采用UPVC实壁管，粘接。

3.水力计算：对排水立管WL-1’进行水力计算：qp=0.12·αNp + qmax216+1.50=4.15L/S＜5.70L/SNp=216.3 qp=0.12×1.5×3.由一根仅设伸顶通气管的塑料排水立管De160的最大排水能力qp=5.70L/S可知,设计符合规范要求。

对排水立管WL-2’进行水力计算：qp=0.12·αNp + qmaxNp=171 qp=0.12×1.5×171+1.50=3.85L/S＜5.70L/S由一根仅设伸顶通气管的塑料排水立管De160的最大排水能力qp=5.70L/S可知,设计符合规范要求。

对排水立管WL-3’进行水力计算：qp=0.12·αNp + qmaxNp=188.1 qp=0.12×1.5×1.188+1.50=3.97L/S＜5.70L/S由一根仅设伸顶通气管的塑料排水立管De160的最大排水能力qp=5.70L/S可知,设计符合规范要求。

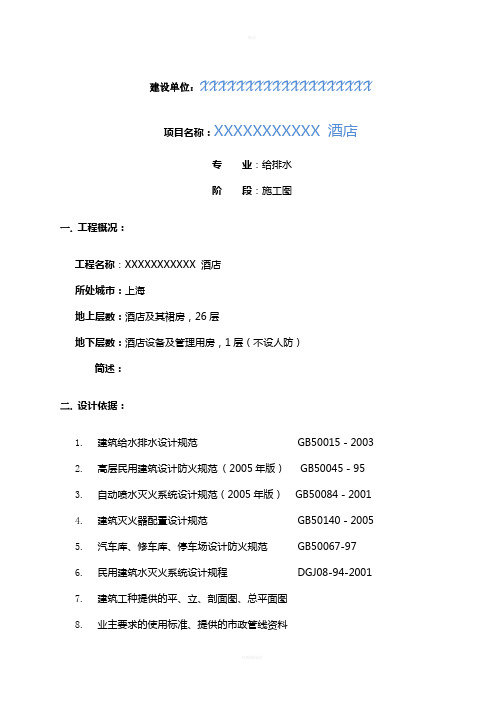

建设单位：XXXXXXXXXXXXXXXXXXX项目名称：XXXXXXXXXXX 酒店专业：给排水阶段：施工图一. 工程概况：工程名称：XXXXXXXXXXX 酒店所处城市：上海地上层数：酒店及其裙房，26层地下层数：酒店设备及管理用房，1层（不设人防）简述：二. 设计依据：1.建筑给水排水设计规范GB50015－20032.高层民用建筑设计防火规范（2005年版）GB50045－953.自动喷水灭火系统设计规范（2005年版）GB50084－20014.建筑灭火器配置设计规范GB50140－20055.汽车库、修车库、停车场设计防火规范GB50067-976.民用建筑水灭火系统设计规程DGJ08-94-20017.建筑工种提供的平、立、剖面图、总平面图8.业主要求的使用标准、提供的市政管线资料三. 给水设计：资料：从基地内给水环管上引两路DN250给水管接入酒店地下室供消防，再在环管上引一路DN150供酒店生活用水。

生活及消防市政进水管分别设置总水表计量。

市政水压为0.2MPa.1. 用水量计算：1) 客房床位数n ＝1066 人 用水标准q ＝400升／人·天 使用时间t ＝24 小时 小时变化系数k ＝2.5 ，则： 日用水量：Q d ＝1000q n ⋅＝10004001066⨯≈426（m 3／d ） 最大小时用水量:Q max ＝t k Q d ⋅＝245.2426⨯＝44.4（m 3／h ）2) 员工人数n ＝1000 人 用水标准q ＝100升／人·天 使用时间t ＝24 小时 小时变化系数k ＝2.5 ，则：10001000最大小时用水量: Qmax ＝t k Q d ⋅＝245.2100⨯＝10.4（m 3／h ）3) 餐厅人数n ＝1000 座 用水标准q ＝40升／座·次 每天按 2.5次计使用时间t ＝12 小时 小时变化系数k ＝1.2 ，则： 日用水量：Qd ＝10005.2q n ⋅⨯＝10004010005.2⨯⨯＝100（m 3／d ） 最大小时用水量:Qmax ＝t k Q d ⋅＝122.1100⨯＝10（m 3／h ）4) 健身中心人数n ＝100 人 用水标准q ＝40升／人·天 每天按 5次计使用时间t ＝12 小时 小时变化系数 k ＝1.2 ，则：10001000最大小时用水量: Qmax＝t kQd⋅＝122.120⨯＝2（m3／h）5)游泳池游泳池容积为300立方，每日补水量按容积的8%使用时间t＝12 小时日用水量：Qd＝300×8%＝24（M3/d）最大小时用水量: Qmax＝24∕12＝2M3/h6)空调用补充水量：根据暖通专业提供资料，经计算冷却循环水量为943 M3/h，补充水量为：使用时间t＝24 小时最大小时用水量: Qmax＝943×1.5％＝14M3/h日用水量：Qd＝14×24＝336（M3/d）7)未预见用水量（包括室外绿化用水）10%：Qd＝101 m3Qmax＝8.3m3 8)总用水量：∑Q d＝1006＋101＝1107（m3／d）∑Qh＝82.8+8.3＝91.1（m3／h）2.给水方式：给水竖向总共分四区。

给排水设计计算书一、设计任务及设计资料山西运城拟建一幢9层普通酒店，总建筑面积近6117.85n2，客房有一室一套及二室一套两种类型。

每套设卫生间，内有淋浴器、洗脸盆、座便器各一件，共计128套，260个床位。

另外，1~8 层各设洗消间，内有两件洗涤盆，共8套。

该设计任务为建筑工程中的给水、排水及热水供应单项设计项目。

所提供的资料为：1. 该建筑物共9层，另有地下室一层层高3.9m, —层层高为3.6m, 2~8层及地下室层高均为3.3m, 9层顶部设高度为4.05m,。

地下室设250m3消防水池和成品生活水箱，九层楼顶设消防水箱。

室内外高差为0.45m,冰冻深度为0.8m。

2. 该城市给水排水管道现状为：在该建筑南侧城市道路人行道下，有城市给水干管可作为建筑物的水源，其管径为DN300，常年可提供的工作水压为210Kpa, 节点管顶埋深为地面以下1.0m。

城市排水管道在该建筑北侧，其管径为DN400,管顶距地面下2.0m,坡度i=0.005, 可接管检查井位置见图中的有关部分。

二、设计过程说明1. 给水工程根据设计资料，已知室外给水管网常年可提供的工作水压为210Kpa,故室内给水拟采用上下分区供水方式。

即1~3层及地下室由室外给水管网直接供水，采用下行上给方式，4~12 层为设水泵、水箱联合供水方式，管网上行下给，因为城市给水部门不允许从市政管网直接抽水，故在建筑地下室内设贮水池。

屋顶水箱设水位继电器自动启闭水泵。

2. 排水工程为减小化粪池容积和便于以后增建中水工程，室内排水系统拟使生活污水和生活废水分质分流排放，即在每个竖井内分别设置两根排水立管，分别排放生活污水和生活废水。

3. 热水供应工程室内热水采用集中式热水供应系统，竖向分区与冷水系统相同：下区的水加热器由市政给水管网直接供给冷水，上区的水加热器由高位水箱供给冷水。

上下两区采用半容积式水加热器，集中设置在底层，水加热器出水温度为70C，由室内热水配水管网输送到各用水点。

热水供应系统计算
热水用水量计算有两种方法
一、根据人数或床位数和其热水用水量定额计算法
T
mq
K Q = （5.4.1） 式中 Q------最大小时热水用水量（L/H ）； q------热水用水量定额，见表253页5.1.1 m------用水计算单位数（人或床）； T------热水供应时间（H ）；
K------小时变化系数，全日制供应热水时，按表5.4.1选用。

二、根据卫生器具和其热水用水量定额计算法
∑
=100
Q
（5.4.2） 式中 q------卫生器具一小时的热水用水量，见表5.1-2；
n------同类型卫生器具数；
b------在一小时内卫生器具同时使用百分数。

公共浴室和工厂、学校、剧院。

体育馆等浴室中的淋浴器和洗脸盆的同时使用百分数按100计算；
客房中设有浴盆的宾馆、普通旅馆，浴盆的同时使用百分数按60~70计算，其他器具的热水用水量不计；
医院、疗养院的病房内卫生间的浴盆按25~50%计，其他器具不计。

对于全日供应热水的住宅，每户设有浴盆时，仅计算浴盆的热水用水量，其他器具的热水用水量不计，浴盆的同时使用百分数按表5.4.2选用。

两种方法计算的结果并不一致，设计时需分析对比合理选用。

热水系统计算一、热水系统：1．1．本工程宿舍设全日制集中热水供应系统。

1．2. 耗热量计算：冷、热水计算温度分别取值5℃和60℃；宿舍热水总耗热量计算：已知：用水计算单位数m=324 （床位）；热水用水定额qr=100升/每人每日；使用时间=24小时；冷水水温tl=5℃；热水水温tr=60℃；根据《给水排水设计手册》第一册，第二版《常用资料》的表5－28，插值计算得热水密度＝0.98324kg/L ；再根据2009版《建筑给水排水设计规范》的表 5.3.1插值计算得小时变化系数Kh=4.534857 ；水的比热C=4.187kJ/kg℃；计算：设计小时耗热量Qh=(4.534857×324×100×4.187×(60－5)×0.98324)/24=1386189kJ/h=385kW。

1.3.设计小时总热水量：已知：设计小时耗热量＝385000W ；设计热水温度＝60℃；设计冷水温度＝5℃；计算：根据《给水排水设计手册》第一册，第二版《常用资料》的表5－28，插值计算得热水密度＝0.98324kg/L ；设计小时热水量＝385000/(1.163×(60－5)×0.98324)＝6121.51L/h ，即6.12立方米/小时。

2.本工程热水系统供水分区同冷水给水系统。

其中3F～5F为供水一区，6F～11F为供水二区。

21.低区（3F～5F）宿舍热水耗热量计算：已知：用水计算单位数m=108 ；热水用水定额qr=100升/每人每日；使用时间=24小时；冷水水温tl=5℃；热水水温tr=60℃；根据《给水排水设计手册》第一册，第二版《常用资料》的表5－28，插值计算得热水密度＝0.98324kg/L ；再根据2009版《建筑给水排水设计规范》的表5.3.1插值计算得小时变化系数Kh=4.8 ；水的比热C=4.187kJ/kg℃；计算：设计小时耗热量Qh=(4.8×108×100× 4.187×(60－5)×0.98324)/24=489079kJ/h=136kW。

一、最高日生活用水量计算：（1）、冷水计算：1、宾馆客房（顾客）顾客最高日生活用水量如下：总计500人；用水定额按400L/床.d ；使用时数24h；Q=q×n/1000=500×400/1000=200m³/d宾馆员工最高日生活用水量如下：总计100人（估算）；用水定额按80L/人.d ；24h Q=q×n/1000=80×100/1000=8m³/d2、会议中心计算最高日用水量如下：座位个，用水定额8L/座d；4h3、餐饮（中餐酒楼）餐饮1600人，用水定额60L/S,均按每人每日用餐3次设计：Q1=q×m×n/1000=1600×25×3/1000=120m³/d4、公共淋浴（淋浴、按摩池）计算最高日生活用水量如下：总计服务人数人；用水定额按200L/人.d ；12h*/- Q=q×n/1000=200×112×5/1000=112m³/d5、餐饮及其他员工计算餐饮员工最高日生活用水量如下：总计300人；用水定额按50L/人.d ；24h Q=q×n/1000=50×300/1000=15m³/d6、洗衣房(无)7、冷却塔用水量：1）350m³/h（补水5.25t），10小时制冷站：2m³/h。

10小时2）175m³/h（补水2.7t），14 小时制冷站：1m³/h。

14小时（1）、热水计算：1、宾馆客房（顾客）计算顾客最高日生活用水量如下：总计人；用水定额按160L/床.d ；使用时数24h；Q=q×n/1000=200×112×5/1000=112m³/d计算宾馆员工最高日生活用水量如下：总计人；用水定额按50L/人.d ；24h Q=q×n/1000=200×112×5/1000=112m³/d2、餐饮（中餐酒楼）餐饮2431人，用水定额20L/S,均按每人每日用餐3次设计：Q1=q×m×n/1000=2431×25×3/1000=182.3m³/d5、公共淋浴（淋浴、按摩池）计算最高日生活用水量如下：总计服务人数人；用水定额按200L/人.d ；12h*/- Q=q×n/1000=200×112×5/1000=112m³/d5、餐饮及其他员工计算餐饮员工最高日生活用水量如下：总计人；用水定额按50L/人.d ；24h Q=q×n/1000=200×112×5/1000=112m³/d6、洗衣房7、冷却塔用水量：70m³/h，制冷站：4m³/h(134m³与消防水池共用）五、消防用水量计算：(1)室外消火栓用水量按综合楼灭火设计:流量Q=30L/S, 火灾延续时间3.0h；(2)室内消火栓用水量按综合楼设计:流量Q=40L/S , 火灾延续时间3.0h；(3)自动喷洒灭火系统按中危险Ⅱ级设计:流量Q=30L/S，火灾延续时间1h5、则消防水池消防有效容积：V=(30+40)×3×3.6+30×3.6=864m³1、消防泵房水泵选取：水泵房内设置三组泵（每组一备一用）（1）室内消火栓泵：设计流量计算：流量Q=40L/S扬程计算：高程Z=6.2+49.7+1.1=57m，最不利点消火栓栓口压力P=21m，水头损失：9m+4.1m=13.1m（至3#,4#楼管线长度按450米计，管径DN200；水泵房至1#楼管线长度DN200，450米，DN150, 220米，Q=20l/s，总损失2.3+5=7.5，则经校核3、4#楼为最不利点）3#,4#楼立管长度60米，Q=15L/S,损失4.1米则设计扬程=57+21+13.1=92m；则水泵扬程H=1.1×92=102m管径至3.4#楼之间DN200，至3.4#至1#楼之间DN=150（2）室外消火栓泵：流量Q=30L/S,扬程H=40m（3）自动喷洒泵：地下车库按中危险Ⅱ级设计，地上商业网点按中危险Ⅰ级设计计算设计流量计算：流量Q=30L/S额定扬程计算：以4#楼为最不利：高程Z=6.2+9.1+2.9=18.2m最不利点喷头的工作压力35m水头损失：9m（地下室干管长度210m计，总沿程管道长度250m计，DN=150.Q=25L/S）报警阀损失4m扬程H=66.2m，以1#楼为最不利：高程Z=6.2+6.2=12.4m最不利点喷头的工作压力35m水头损失：16m（总沿程管道长度450m计，DN=150.Q=25L/S）报警阀损失4m扬程H=67.4m，水泵扬程H=1.1×72.6=74.14m消防水泵选型：室内消火栓泵：XBD11.6/40-125L一用一备Q=40L/S，H=116m，N=90Kw室外消火栓泵：XBD4.0/30-100L一用一备Q=30L/S，H=40m，N=18.5Kw自动喷洒泵：XBD8.0/30-100L一用一备Q=30L/S，H=80m，N=37Kw2、高位消防水箱：高位消防水箱满足火灾初期10min消防用水量，高位消防水箱有效容积18m³。

XXX温泉度假酒店热水计算[提要][关键词]耗热量热媒循环水量传热面积本工程地处XXX市，属寒冷地区，为多层宾馆，热水用水包括酒店餐饮用水，宾馆客房用水，员工用水，温泉楼淋浴用水和洗衣房用水等。

1、用水定额及用水人数统计：客房人数确定：D01房16+20*3=76间2人/间（即2床位/间）E01房13*4=52间2人/间（即2床位/间）T02房2*4=8间2人/间（即2床位/间）T03房1*3=3间2人/间（即2床位/间）Z01房1间4人/间（即4床位/间）共76+52+8+3+1=140房间共（76+52+8+3）*2+1*4=282人（床位）员工人数：按客房房间的1.5倍加温泉楼少数员工，即140*1.5=210人，取250人。

餐饮人数：员工用水定额按餐饮厅职工食堂类取10 L/人.天，员工人数250人；客房用水定额按餐饮厅营业餐厅取20 L/人.天，客房人数282人。

每日就餐次数按三次计。

洗衣房干衣量：甲方确定全部衣物由酒店内部洗涤。

酒店为五星级，按《旅馆建筑设计规范》该酒店属于一~二级旅馆，客房干织品数量为120~180kg/床位.月，取150kg/床位.月。

员工干织品数量按集体宿舍考虑，为8.0kg/床位.月。

干织品数量= (150*282+8.0*250)=44301kg/月每月按22个工作日计算，干织品数量=44301/22=2013kg/天温泉楼淋浴：按每位客人每天淋浴一次计算，用水定额按公共浴室淋浴用水定额，取40L/ 人.次，即40L/人.天。

别墅：七栋，每栋5人，共35人。

用水定额取100L/人.天。

2、耗热量计算：本工程地处XXX市，属寒冷地区，热源采用热水热媒加热间接供应热水。

热媒为90℃的热水，水加热器补水采用市政自来水，温度为5℃，水加热器出水按60℃。

根据GB50015-2003中5.3.1第4条，具有多个不同使用热水部门的单一建筑或具有多种使用功能的综合性建筑，当其热水由同一热水供应系统供应时，设计小时耗热量，可按同一时间内出现用水高峰的主要用水水部门的最大时耗热量加其他用水部门的平均时耗热量计算。

空气源热泵系统设计计算：1.设计参数：1.1该酒店位于浙江金华，酒店全日供应热水，空气源热泵机组安装在酒店楼顶露天场地。

酒店总共床位144床，采用市政供水。

冷水温度15~20℃，机组出水温度60℃，温差t=45℃，热水定额q r=150L/床.d，K h=3.33。

1.2金华气象参数：全年平均气温17.3℃，夏季平均气温（7、8月）27.8℃，冬季平均气温（1月）5.2℃，最低气温为-9.6℃。

2.机组的选型和设计：2.1 最高日耗热量，Q d=Q r×C×ρr×（t r-t l）/(24×3600)，Q r=mq r/1000m--床位数，q r--热水定额，C--水的比热，ρr--热水密度，t r-t l--温差则：Q d=144床×150L/床.d×1×4187×（60-15）/(24×3600×1000)=47.1KW2.2 最大小时耗热量，Q h=Q rh×C×ρr×（t r-t l）/3600，Q rh=mK h q r/24000m--床位数，q r--热水定额，C--水的比热，ρr--热水密度，t r-t l--温差则：Q h=3.33×144床×150L/床.d×1×4187×（60-15）/(3600×24000)=156.9KW2.3 热泵机组制热量，设热泵机组在最不利工况下的运行时间为每天T1=17h,则：Q g≥24×K1×Q d/T1≥24×1.05×47.1/17≥69.82KW2.4机组选型配比。

考虑温度及结霜的影响取综合影响系数为0.7。

则机组的名义制热量为：q=69.82/0.7=99.7KW拟选择名义制热量为38.5KW的机组3台。

XXXX酒店给排水计算书一、项目概况1、本项目位于XX省XX市XX镇，为一栋16层高的酒店建筑，由四栋塔楼和一栋裙房及地下室组成。

2、本项目总建筑面积342829.18平方米，其中地上建筑面积287478.94平方米，地下建筑面积55350.24平方米。

地下1层，地上16层，裙房2层，建筑高度68.90m （建筑主要出入口室外地面至最高主要屋面的结构面）。

3、地下一层为设备机房及车库，酒店员工更衣、食堂及酒店办公，一~二层为大堂、餐饮、娱乐等，二~十六层为标准客房。

客房数统计客房总数1290X3+1275=5145其中标准间1179X3+1149=4686其中双床房876X3+861=3489大床房303X3+288=1197套间111X3+126=459床位总数8634其中标准间床位数8175其中双床房床位数3489X2=6978大床房床位数1197套间床位数459二、给水系统（一）水源XX地块周边沿市政路有市政给水，属环状管网，市政供水压力约0.16MPa。

本工程由基地周边市政路引入两路进水管，一路DN300分二个总表（DN300生活总表G1、DN250消防总表G1），另一路DN250（设消防总表G2），消防总表G1、G2后在本区内组成室外环状管网，供室外消火栓系统及消防水池补水用水。

（一）设计用水量：根据XX省当地用水性质，参照甲方提供的方案给排水说明，酒店客房生活用水定额取qL=250L/床.d，小时变化系数Kh=2.0，其它用水定额见水量计算表。

因部分建筑相关参数未明确，总用水量未计入室外浇洒、汽车抹车、空调补水、水景补水等(本项目有采用回用雨水，绿化，景观以及道路浇洒均采用雨水回用)。

序号用水名称用水单位数用水定额时变化系数使用时间（h）最高日用水量（m3/d）最大时用水量（m3/h）备注1 客房7770床250 L/床·d 2.0 24 1942.7 161.990%床位数计2 员工2000人80L/人·d 2.0 24 160.0 13.33 餐厅12000人·次40 L/人·次1.2 12 480.0 48.04 职工食堂5000人·次20 L/人·次1.2 12 100.0 10.05 SPA 200人·次150 L/人·次1.5 12 30.0 3.86 洗衣房用水26000kg/d40 L/kg干衣1.2 8 1040.0 156.0空调补水840.0 70.07 小计4592.7 463.08 自来水合计含未预见水量10%5052.0 509.39 汽车抹车6515L/辆·次1.0 3 1.0 0.3雨水回用10浇洒道路及绿化用水量30000 2L/㎡·d 1.0 6 60.0 10.011 水景补水1000m35% 1.0 10 50.0 5.012 回用水合计111.0 15.3（二） 供水系统客房区域所有楼设置一套生活供水系统，供水采用水箱+变频供水机组加压供给；裙房区域单独成系统，除洗衣房外均采用水箱+变频供水，地下一层设加压泵及水箱；根据甲方意见，洗衣房采用市政管网压力直供。
