资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载电力负荷计算公式与范例地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容常用电工计算口诀第一章按功率计算电流的口诀之一1.用途：这是根据用电设备的功率(千瓦或千伏安)算出电流(安)的口诀。
电流的大小直接与功率有关,也与电压,相别,力率(又称功率因数)等有关。
一般有公式可供计算,由于工厂常用的都是380/220 伏三相四线系统,因此,可以根据功率的大小直接算出电流。
2.口诀：低压380/220 伏系统每KW 的电流,安。
千瓦，电流，如何计算？电力加倍，电热加半。
单相千瓦，4 . 5 安。
单相380 ，电流两安半。
3. 说明:口诀是以380/220V 三相四线系统中的三相设备为准,计算每千瓦的安数。
对于某些单相或电压不同的单相设备,其每千瓦的安数.口诀中另外作了说明。
①这两句口诀中,电力专指电动机.在380V 三相时(力率0.8 左右),电动机每千瓦的电流约为2 安.即将“千瓦数加一倍”( 乘2)就是电流, 安。
这电流也称电动机的额定电流.【例1 】5.5 千瓦电动机按“电力加倍”算得电流为11 安。
【例2 】4 0 千瓦水泵电动机按“电力加倍”算得电流为8 0安。
电热是指用电阻加热的电阻炉等。
三相380 伏的电热设备,每千瓦的电流为1.5安.即将“千瓦数加一半”(乘1.5)，就是电流,安。
【例1】3 千瓦电加热器按“电热加半”算得电流为4.5 安。
【例2】1 5 千瓦电阻炉按“电热加半”算得电流为2 3 安。
这口诀并不专指电热,对于照明也适用.虽然照明的灯泡是单相而不是三相,但对照明供电的三相四线干线仍属三相。
只要三相大体平衡也可以这样计算。
此外,以千伏安为单位的电器(如变压器或整流器)和以千乏为单位的移相电容器(提高力率用)也都适用。
可编辑修改精选全文完整版负荷计算方法1、 计算负荷的内容（1） 计算负荷又称需要负荷或最大负荷，通常采用30min 的最大平均负荷作为发热条件选择电器或导体的依据。
（2） 尖峰电流是指单台或多台用电设备在短时间内的最大负荷电流。
单台电动机的尖峰电流就是起动电流；多台电动机的尖峰电流是指计算电流再加上一台最大电动机的起动电流。
如果多台电动机中最大电动机是双电动机驱动时（例如：大吨位起重机中的主卷扬往往是双电动机驱动）则尖峰电流应是计算电流加上这两台同时工作电动机的起动电流。
尖峰电流用于计算电压损失、电压波动和电压下降以及选择电器和保护元件等的依据。
此外在校验滑触线和较长线路供电的电动机起动时能否满足允许电压损失的要求时，也用尖峰电流来校验。
（3） 平均负荷为某段时间用电设备所消耗的电能与该段时间之比，常选用最大负荷班的平均负荷，作为计算电能消耗和选择无功补偿装置的依据2、 负荷计算的方法（1） 需要系数法：使用最为广泛，尤其适用于配、变电所的负荷计算。
（2） 利用系数法：计算结果比较接近实际，但计算过程复杂，工程中很少采用。
（3） 二项式法：一般用于用电设备较少的场所，计算结果偏大。
（4） 单位面积功率法、单位指标法和单位产品耗电量法：前两者多用于民用建筑，后者用于某些工业的可行性研究和初步设计阶段的电力负荷估计。
（5） 3台及2台用电设备的计算负荷，取各设备功率之和；4台用电设备的计算负荷，取设备功率之和乘以0.9的系数；5台及以上的用电设备，可采用二项式法计算，但计算负荷不能小于其中一台最大电动机的功率。
3、 设备功率的确定：用电设备铭牌标明的功率系厂家规定工作条件下的额定输出功率。
各种设备规定的工作条件不完全相同（如JZR 型电动机在不同的负载持续率下有不同的功率），故负荷计算时应将其换算为统一规定工作条件下的功率，即设备功率。
设备功率换算的规定如下：（1） 连续工作工作制电动机的设备功率等于额定（铭牌）功率。

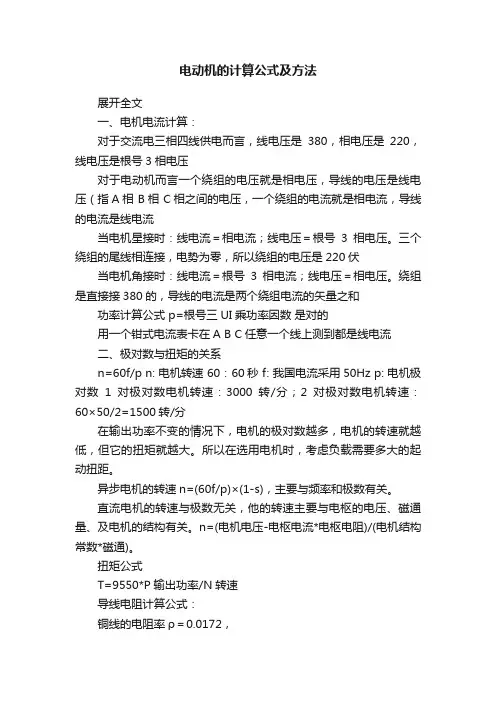

电动机的计算公式及方法展开全文一、电机电流计算：对于交流电三相四线供电而言，线电压是380，相电压是220，线电压是根号3相电压对于电动机而言一个绕组的电压就是相电压，导线的电压是线电压（指A相 B相 C相之间的电压，一个绕组的电流就是相电流，导线的电流是线电流当电机星接时：线电流＝相电流；线电压＝根号3相电压。
三个绕组的尾线相连接，电势为零，所以绕组的电压是220伏当电机角接时：线电流＝根号3相电流；线电压＝相电压。
绕组是直接接380的，导线的电流是两个绕组电流的矢量之和功率计算公式 p=根号三UI乘功率因数是对的用一个钳式电流表卡在A B C任意一个线上测到都是线电流二、极对数与扭矩的关系n=60f/p n: 电机转速 60：60秒 f: 我国电流采用50Hz p: 电机极对数1对极对数电机转速：3000转/分；2对极对数电机转速：60×50/2=1500转/分在输出功率不变的情况下，电机的极对数越多，电机的转速就越低，但它的扭矩就越大。
所以在选用电机时，考虑负载需要多大的起动扭距。
异步电机的转速n=(60f/p)×(1-s)，主要与频率和极数有关。
直流电机的转速与极数无关，他的转速主要与电枢的电压、磁通量、及电机的结构有关。
n=(电机电压-电枢电流*电枢电阻)/(电机结构常数*磁通)。
扭矩公式T=9550*P输出功率/N转速导线电阻计算公式：铜线的电阻率ρ＝0.0172，R＝ρ×L/S(L＝导线长度，单位：米，S＝导线截面，单位：m㎡)磁通量的计算公式：B为磁感应强度,S为面积。
已知高斯磁场定律为：Φ=BS磁场强度的计算公式：H = N × I / Le式中：H为磁场强度，单位为A/m；N为励磁线圈的匝数；I为励磁电流（测量值），单位位A；Le为测试样品的有效磁路长度，单位为m。
磁感应强度计算公式：B = Φ / (N × Ae) B=F/IL u磁导率pi=3.14 B=uI/2R式中：B为磁感应强度，单位为Wb/m^2；Φ为感应磁通（测量值），单位为Wb；N为感应线圈的匝数；Ae为测试样品的有效截面积，单位为m^2。
起重机载荷计算方法起重机是工业生产中常用的一种设备，用于搬运和移动重物。
在使用起重机进行作业时，需要对起重机的载荷进行准确计算，以确保作业的安全和高效。
本文将介绍起重机载荷计算的方法。
一、静载荷和动载荷起重机的载荷分为静载荷和动载荷两种。
1. 静载荷静载荷是指起重机在静止状态下受到的力，通常包括自重、货物的重量以及起重机受到的任何外部力。
静载荷的计算方法通常基于力学原理，并考虑各种参数，如起重机的结构、重心位置、旋转半径等。
2. 动载荷动载荷是指起重机在移动或提升货物时受到的力，包括动力引起的力和惯性力。
动载荷的计算方法需要考虑起重机的运动和加速度等因素，以确保起重机在作业过程中的稳定性和安全性。
二、起重机载荷计算的基本原理起重机载荷计算的基本原理是根据力学和静力学定律，将作用在起重机上的各种力量分析和计算，从而得出起重机的受力情况以及各个部件的受力大小。
起重机载荷计算的基本步骤如下：1. 确定起重物的重量，包括重物的实际重量以及所需的安全余量。
2. 分析起重物所受的外部力，如重物本身所受的力、其他设备的影响力等。
3. 根据起重机的结构和参数，计算起重机的自重。
4. 根据作业要求和实际情况，计算起重机的工作半径、工作高度等参数。
5. 结合起重机的工作状态，计算起重机的动载荷，包括提升力、水平力和倾斜力等。
6. 根据计算结果，评估起重机的受力情况，确定是否满足安全要求。
三、起重机载荷计算方法的应用起重机载荷计算方法广泛应用于各个领域，特别是工业生产和建筑工程中的货物搬运和安装。
在工业生产中，通过准确计算起重机的载荷，可以确保货物的安全搬运和准时投放，提高作业效率。
同时，也可以对起重机的结构进行优化设计，减少起重机的自重，提高工作效率和能源利用率。
在建筑工程中，起重机是现代建筑所必需的设备之一。
通过对起重机载荷的准确计算，可以保证建筑材料的安全运输和安装。
同时，还可以预测起重机在不同作业环境下的工作情况，为工程人员提供重要的参考依据。

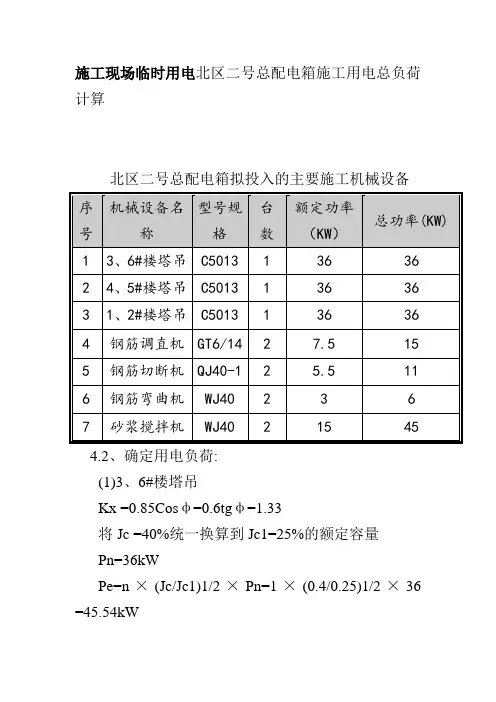

施工现场临时用电北区二号总配电箱施工用电总负荷计算北区二号总配电箱拟投入的主要施工机械设备4.2、确定用电负荷:(1)3、6#楼塔吊Kx =0.85Cosφ=0.6tgφ=1.33将Jc =40%统一换算到Jc1=25%的额定容量Pn=36kWPe=n×(Jc/Jc1)1/2×Pn=1×(0.4/0.25)1/2×36 =45.54kWPjs=Kx×Pe=0.85×45.54=38.71kWQjs=Pjs×tgφ=38.71Χ1.33=51.61kvar(2)钢筋调直机Kx=0.65Cosφ=0.7tgφ=1.02Pjs=0.65×7.5=4.875kWQjs=Pjs×tgφ=4.88Χ1.02 =4.97kvar(3)钢筋切断机Kx=0.65Cosφ=0.7tgφ=1.02Pjs=0.65×3=1.95 kWQjs=Pjs×tgφ=1.95Χ1.02 =1.99kvar(4)钢筋弯曲机Kx=0.65Cos =0.7tgφ=1.02Pjs=0.65×3=1.95kWQjs=Pjs×tgφ=1.95Χ1.02=1.99kvar(5)5#楼塔吊Kx=0.85Cosφ=0.6tgφ=1.33将Jc=40%统一换算到Jc1=25%的额定容量Pn=36kWPe=n×(Jc/Jc1)1/2×Pn= 1×(0.4/0.25)1/2×36 = 45.54 kWPjs=Kx×Pe =0.85×45.54 = 38.71kWQjs=Pjs×tgφ=38.71Χ1.33 = 51.61 kvar(6)钢筋调直机Kx=0.65Cosφ=0.7tgφ=1.02Pjs=0.65×7.5=4.875kWQjs=Pjs×tgφ=4.88Χ1.02=4.97 kvar(7)钢筋切断机Kx=0.65Cosφ=0.7tgφ=1.02Pjs=0.65×3=1.95kWQjs=Pjs×tgφ=1.95Χ1.02=1.99kvar(8)钢筋弯曲机Kx=0.65Cosφ=0.7tgφ=1.02Pjs=0.65×3=1.95 kWQjs=Pjs×tgφ=1.95Χ1.02 =1.99kvar(9)1#楼塔吊Kx = 0.85Cosφ=0.6tgφ=1.33将Jc=40%统一换算到Jc1=25%的额定容量Pn=36kWPe=n×(Jc/Jc1)1/2×Pn=1×(0.4/0.25)1/2×36=45.54kWPjs=Kx×Pe=0.85×45.54=38.71kWQjs=Pjs×tgφ=38.71Χ1.33 =51.61kvar(10)砂浆搅拌机Kx=0.75Cosφ=0.85tgφ=0.62Pjs=0.75×45 =33.75 kWQjs=Pjs×tgφ=33.75Χ0.62=20.92kvar(11)总的计算负荷计算，总箱同期系数取Kx= 0.9总的有功功率Pjs=Kx×ΣPjs=0.9Χ(38.71+4.88+1.95+1.95+38.71+4.88+1.95+1.95+38.71+ 33.75)=150.676kW总的无功功率Qjs=Kx×ΣQjs=0.9Χ(51.61+4.97+1.99+1.99+51.61+4.97+1.99+1.99+51.61+ 20.92)=174.281kvar总的视在功率Sjs=(Pjs2+Qjs2)1/2=(150.6762+174.2812)1/2=230.385kV A 总的计算电流计算Ijs=Sjs/(1.732×Ue)=230.385/(1.732×0.38)=350.044A4.3、1号支线线路上导线截面及分配箱、开关箱内电气设备选择:在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。
电机推力和拉力的计算公式在工程和物理学中，电机推力和拉力是非常重要的概念。
它们用于描述电机在运行过程中产生的力和推动物体的能力。
在本文中，我们将讨论电机推力和拉力的计算公式，以及它们在实际应用中的重要性。
电机推力的计算公式。
电机推力是指电机在运行过程中产生的推动力。
它可以通过以下公式进行计算：F = BIL。
其中，F表示电机的推力，B表示磁场的磁感应强度，I表示电流，L表示电流在磁场中的长度。
这个公式说明了电机推力与磁场强度、电流和电流长度之间的关系。
当磁场强度增加、电流增加或者电流长度增加时，电机的推力也会增加。
这个公式在设计和优化电机的推力时非常有用。
拉力的计算公式。
拉力是指电机在运行过程中产生的拉动力。
它可以通过以下公式进行计算：T = rF。
其中，T表示拉力，r表示电机的半径，F表示电机的推力。
这个公式说明了拉力与电机的半径和推力之间的关系。
当电机的半径增加或者推力增加时，拉力也会增加。
这个公式在设计和优化电机的拉力时非常有用。
电机推力和拉力在实际应用中的重要性。
电机推力和拉力在各种实际应用中都非常重要。
例如，在航空航天领域，电机推力和拉力是飞机和火箭推进系统设计中的关键参数。
在汽车工业中，电机推力和拉力是电动汽车和混合动力汽车设计中的重要考虑因素。
在工业生产中，电机推力和拉力是机械装置和自动化系统设计中的关键参数。
在这些应用中，准确计算电机推力和拉力是非常重要的。
只有通过准确的计算，才能设计出满足需求的电机系统。
此外，通过优化电机推力和拉力，还可以提高系统的效率和性能。
总结。
电机推力和拉力是描述电机在运行过程中产生的力和推动物体的能力的重要概念。
它们可以通过特定的计算公式进行计算，这些公式可以帮助工程师和设计师准确地预测和优化电机系统的性能。
在各种实际应用中，准确计算电机推力和拉力是非常重要的，它可以帮助提高系统的效率和性能。
因此，深入理解电机推力和拉力的计算公式是非常有益的。

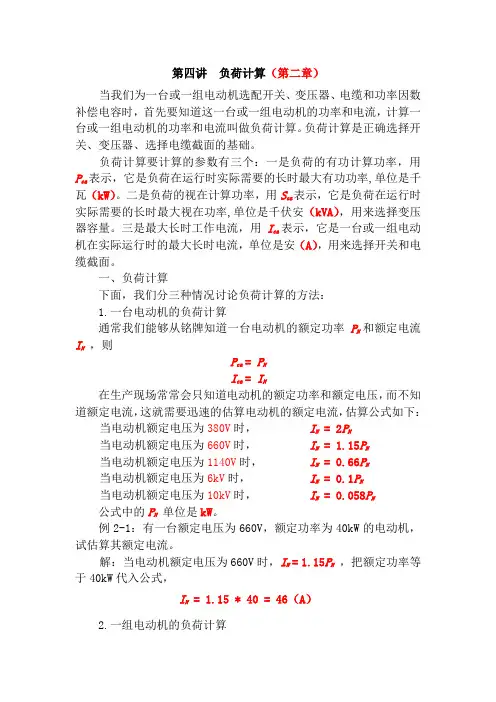

第四讲负荷计算（第二章）当我们为一台或一组电动机选配开关、变压器、电缆和功率因数补偿电容时，首先要知道这一台或一组电动机的功率和电流，计算一台或一组电动机的功率和电流叫做负荷计算。
负荷计算是正确选择开关、变压器、选择电缆截面的基础。
负荷计算要计算的参数有三个：一是负荷的有功计算功率，用P ca表示，它是负荷在运行时实际需要的长时最大有功功率,单位是千瓦（kW）。
二是负荷的视在计算功率，用S ca表示，它是负荷在运行时实际需要的长时最大视在功率,单位是千伏安（kVA），用来选择变压器容量。
三是最大长时工作电流，用I ca表示，它是一台或一组电动机在实际运行时的最大长时电流，单位是安（A），用来选择开关和电缆截面。
一、负荷计算下面，我们分三种情况讨论负荷计算的方法：1.一台电动机的负荷计算通常我们能够从铭牌知道一台电动机的额定功率P N 和额定电流I N，则P ca = P NI ca = I N在生产现场常常会只知道电动机的额定功率和额定电压，而不知道额定电流，这就需要迅速的估算电动机的额定电流，估算公式如下：当电动机额定电压为380V时，I N = 2P N当电动机额定电压为660V时，I N = 1.15P N当电动机额定电压为1140V时，I N = 0.66P N当电动机额定电压为6kV时，I N = 0.1P N当电动机额定电压为10kV时，I N = 0.058P N公式中的P N单位是kW。
例2-1：有一台额定电压为660V，额定功率为40kW的电动机，试估算其额定电流。
解：当电动机额定电压为660V时，I N= 1.15P N，把额定功率等于40kW代入公式，I N = 1.15 * 40 = 46（A）2.一组电动机的负荷计算设一组电动机有n 台，每台的额定功率已知为P N1、P N2、P N3···P Nn 。
则总额定功率为：ΣP N = P N1 + P N2 + P N3 +···+ P Nn但是这一组电动机在生产运行时，一般不会同时工作，同时工作的电动机也不会同时满载，因此实际需要的功率P ca 总小于ΣP N 。

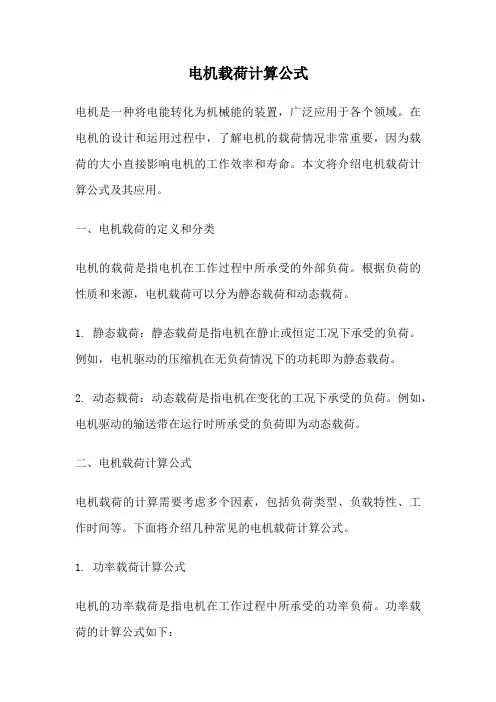

电机载荷计算公式电机是一种将电能转化为机械能的装置，广泛应用于各个领域。
在电机的设计和运用过程中，了解电机的载荷情况非常重要，因为载荷的大小直接影响电机的工作效率和寿命。
本文将介绍电机载荷计算公式及其应用。
一、电机载荷的定义和分类电机的载荷是指电机在工作过程中所承受的外部负荷。
根据负荷的性质和来源，电机载荷可以分为静态载荷和动态载荷。
1. 静态载荷：静态载荷是指电机在静止或恒定工况下承受的负荷。
例如，电机驱动的压缩机在无负荷情况下的功耗即为静态载荷。
2. 动态载荷：动态载荷是指电机在变化的工况下承受的负荷。
例如，电机驱动的输送带在运行时所承受的负荷即为动态载荷。
二、电机载荷计算公式电机载荷的计算需要考虑多个因素，包括负荷类型、负载特性、工作时间等。
下面将介绍几种常见的电机载荷计算公式。
1. 功率载荷计算公式电机的功率载荷是指电机在工作过程中所承受的功率负荷。
功率载荷的计算公式如下：功率载荷 = 负荷功率 / 额定功率其中，负荷功率是指电机所驱动设备的功率需求，额定功率是指电机的额定功率。
2. 转矩载荷计算公式电机的转矩载荷是指电机在工作过程中所承受的转矩负荷。
转矩载荷的计算公式如下：转矩载荷 = 负荷转矩 / 额定转矩其中，负荷转矩是指电机所驱动设备的转矩需求，额定转矩是指电机的额定转矩。
3. 动力载荷计算公式电机的动力载荷是指电机在工作过程中所承受的动力负荷。
动力载荷的计算公式如下：动力载荷 = 负荷功率 / 电机效率其中，负荷功率是指电机所驱动设备的功率需求，电机效率是指电机的工作效率。
三、电机载荷计算公式的应用电机载荷计算公式可以应用于电机的设计、选择和运行过程中。
通过计算电机的载荷，可以确定电机的适用范围和工作状态，从而保证电机的正常运行和延长电机的寿命。
在电机的设计和选择过程中，根据所驱动设备的功率、转矩和工作时间，可以计算出电机的负荷情况，进而选择合适的电机型号和规格。
在电机的运行过程中，可以通过监测电机的功率、转矩和效率等参数，结合电机载荷计算公式，实时评估电机的工作状态，及时发现并解决负荷过大或过小的问题，保证电机的高效运行。
电机计算公式大全电机计算公式包括但不限于：1.电机功率计算公式：P = V ×I，其中P为电机功率，V为电压，I为电流。
2.电机转矩计算公式：T = K ×I ×φ，其中K为定子齿槽数与极对数的比值，I为电流，φ为磁通量。
3.电机转速计算公式：n = (60 ×f) / p，其中f为电源频率，p为电机极对数。
4.感应电动势计算公式：E=nΔΦ/Δt，E为感应电动势，ΔΦ/Δt为磁通量的变化率。
5.磁通量计算公式：Φ=B×S×COSθ，当面积为S的平面与磁场方向垂直的时候，角θ为0，COSθ就等于1。
6.磁感应强度计算公式：B=Φ/ (N×Ae)，B为磁感应强度，N为感应线圈的匝数，Ae为测试样品的有效截面积。
7.磁导率计算公式：π=3.14。
8.磁通量变化率计算公式：ΔΦ/Δt=磁通量的变化量/时间=磁通量变化量/时间。
9.励磁电流计算公式：I=E/(4.44×f×N×S)，E为励磁电动势，f为频率，N为线圈匝数，S为线圈所绕的圈面积。
10.换算到电机则有：P=T×N/(60/2π)＝TN/9.55（P:单位为瓦）。
11.三相电动机的额定电流的计算公式：P＝1.732×U×I×cosφ。
12.单相电动机额定电流的计算公式：P＝U×I×cosφ。
13.通用计算公式：P＝1.732×IU×功率因数×效率（三相的），单相的不乘1.732（根号3）。
14.电动机输入功率P=UI。
这些公式有助于理解和计算电机的性能参数，如需更多信息，建议咨询专业人士获取帮助。

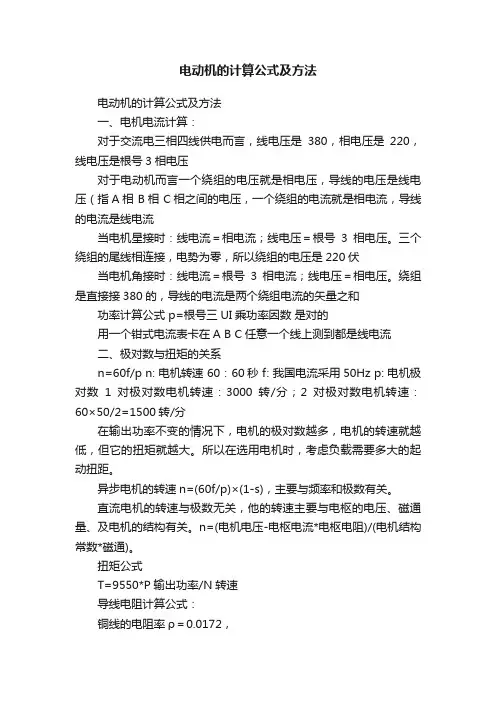

电动机的计算公式及方法电动机的计算公式及方法一、电机电流计算：对于交流电三相四线供电而言，线电压是380，相电压是220，线电压是根号3相电压对于电动机而言一个绕组的电压就是相电压，导线的电压是线电压（指A相 B相 C相之间的电压，一个绕组的电流就是相电流，导线的电流是线电流当电机星接时：线电流＝相电流；线电压＝根号3相电压。
三个绕组的尾线相连接，电势为零，所以绕组的电压是220伏当电机角接时：线电流＝根号3相电流；线电压＝相电压。
绕组是直接接380的，导线的电流是两个绕组电流的矢量之和功率计算公式 p=根号三UI乘功率因数是对的用一个钳式电流表卡在A B C任意一个线上测到都是线电流二、极对数与扭矩的关系n=60f/p n: 电机转速 60：60秒 f: 我国电流采用50Hz p: 电机极对数1对极对数电机转速：3000转/分；2对极对数电机转速：60×50/2=1500转/分在输出功率不变的情况下，电机的极对数越多，电机的转速就越低，但它的扭矩就越大。
所以在选用电机时，考虑负载需要多大的起动扭距。
异步电机的转速n=(60f/p)×(1-s)，主要与频率和极数有关。
直流电机的转速与极数无关，他的转速主要与电枢的电压、磁通量、及电机的结构有关。
n=(电机电压-电枢电流*电枢电阻)/(电机结构常数*磁通)。
扭矩公式T=9550*P输出功率/N转速导线电阻计算公式：铜线的电阻率ρ＝0.0172，R＝ρ×L/S(L＝导线长度，单位：米，S＝导线截面，单位：m㎡)磁通量的计算公式：B为磁感应强度,S为面积。
已知高斯磁场定律为：Φ=BS磁场强度的计算公式：H = N × I / Le式中：H为磁场强度，单位为A/m；N为励磁线圈的匝数；I为励磁电流（测量值），单位位A；Le为测试样品的有效磁路长度，单位为m。
磁感应强度计算公式：B = Φ / (N × Ae) B=F/IL u磁导率pi=3.14 B=uI/2R式中：B为磁感应强度，单位为Wb/m^2；Φ为感应磁通（测量值），单位为Wb；N为感应线圈的匝数；Ae为测试样品的有效截面积，单位为m^2。

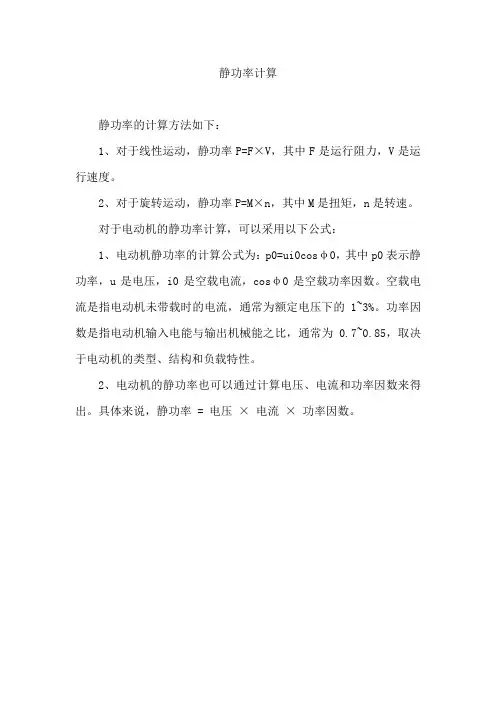

静功率计算
静功率的计算方法如下：
1、对于线性运动，静功率P=F×V，其中F是运行阻力，V是运行速度。
2、对于旋转运动，静功率P=M×n，其中M是扭矩，n是转速。
对于电动机的静功率计算，可以采用以下公式：
1、电动机静功率的计算公式为：p0=ui0cosφ0，其中p0表示静功率，u是电压，i0是空载电流，cosφ0是空载功率因数。
空载电流是指电动机未带载时的电流，通常为额定电压下的1~3%。
功率因数是指电动机输入电能与输出机械能之比，通常为0.7~0.85，取决于电动机的类型、结构和负载特性。
2、电动机的静功率也可以通过计算电压、电流和功率因数来得出。
具体来说，静功率 = 电压×电流×功率因数。
动力配电箱负荷计算 计算方法动力负荷计算一般采用需要系数法，有功计算负荷的基本公式为 30P =d K e P （3.1）30P ------三相用电设备组的有功计算负荷 d K ------用电设备组的需要系数；e P -------用电设备组的额定容量。
在求出有功计算负荷30P 后，按下列各式分别求出其余的计算负荷。
无功计算负荷为30Q =30P ϕtan （3.2）式中，ϕtan 为对应于用电设备组cos ϕ的正切值。
视在计算负荷为30S =30P / cos ϕ （3.3） 式中，cos ϕ为用电设备组的平均功率因数。
计算电流为30I =30S /3N U （3.4）式中，N U 为用电设备组的额定电压。
动力负荷计算1．地下一层AP-(-1)-1动力设备负荷计算，由系统图：Pwp1=3kW, Iwp1=30S / 3N U =ϕcos 330N U P = 3/(3×0.38×0.8)=5.7APwp2=0.75kW, Iwp2=0.75/(3×0.38×0.8)=1.42A Pwp3=5.5kW, Iwp3=5.5/(3×0.38×0.8)=10.4APwp4=5.5kW, Iwp4=5.5/(3×0.38×0.8)=10.4A (备用) Pwp5=1.5kW, Iwp3=1.5/(3×0.38×0.8)=2.9A 配电箱容量为e P =3+0.75+5.5+1.5=10.75kW 计算负荷为 30P =d K e P =0.8×10.75=8.6kW 计算电流为 30I =ϕcos 330N U P =8.6/（3×0.38×0.8）=16.3A2．地下一层AP-(-1)-2动力设备负荷计算，由系统图：动力设备负荷计算，由系统图：Pwp1=5.5kW, Iwp1=5.5/(3×0.38×0.8)=10.5APwp2=5.5kW, Iwp2=5.5/(3×0.38×0.8)=10.5A (备用) 配电箱容量为e P =5.5kW计算负荷为 30P =d K e P =1×5.5=5.5kW 计算电流为 30I =ϕcos 330N U P =5.5/（3×0.38×0.8）=10.5A3．其余动力配电箱负荷计算列表：动力配电箱负荷计算表配电箱容量（kW）计算负荷(kW) 计算电流(A) AP-(-1)-3 11 8.8 16.72AP-(-1)-4 6.6 5.28 8.4AP-(-1)-5 2.2 1.76 3.34AP-(-1)-6 1.1 1.1 2.1AP-(-1)-7 0.75 0.75 1.4AP-(-1)-8 90 72 136.7AP-(-1)-9 269 269 511AP-(-1)-10 269 269 511AP-(-1)-11 6.25 5 9.52AP-(-1)-12 75 75 142AP-(-1)-13 55 55 104.5AP-(-1) 44.15 35.3 67 AP-1-1…AP-4-1 0.75 0.75 1.4 AP-1 9.35 7.48 14.2 AP-2-2…AP-15-2 5 5 9.5 AP-2-3 2.2 2.2 4.2AP-2 8.7 6.96 13.2AP-3 9.05 7.24 13.75AP-4-3 22 17.6 33.44AP-4 28.1 22.48 43.3 AP-5…AP-15 6.1 4.88 9.28 AP-16 3 2.1 4.56 AP-17-1..AP-17-3 25 25 47.5 AP-18-1 20.15 20.15 38.3AP-18-2 19.6 19.6 37.2 3.2干线负荷计算3.2.1计算方法确定拥有多组用电设备的干线上或车间变电所低压母线上的计算负荷时，应考虑各组用电设备的最大负荷不同时出现的因素。
电动机的计算公式及方法一、电机电流计算：对于交流电三相四线供电而言，线电压是380，相电压是220，线电压是根号3相电压对于电动机而言一个绕组的电压就是相电压，导线的电压是线电压（指A相 B相 C相之间的电压，一个绕组的电流就是相电流，导线的电流是线电流当电机星接时：线电流＝相电流；线电压＝根号3相电压。
三个绕组的尾线相连接，电势为零，所以绕组的电压是220伏当电机角接时：线电流＝根号3相电流；线电压＝相电压。
绕组是直接接380的，导线的电流是两个绕组电流的矢量之和功率计算公式 p=根号三UI乘功率因数是对的用一个钳式电流表卡在A B C任意一个线上测到都是线电流二、极对数与扭矩的关系n=60f/pn: 电机转速60：60秒f: 我国电流采用50Hzp: 电机极对数1对极对数电机转速：3000转/分；2对极对数电机转速：60×50/2=1500转/分在输出功率不变的情况下，电机的极对数越多，电机的转速就越低，但它的扭矩就越大。
所以在选用电机时，考虑负载需要多大的起动扭距。
异步电机的转速n=(60f/p)×(1-s)，主要与频率和极数有关。
直流电机的转速与极数无关，他的转速主要与电枢的电压、磁通量、及电机的结构有关。
n=(电机电压-电枢电流*电枢电阻)/(电机结构常数*磁通)。
扭矩公式T=9550*P输出功率/N转速导线电阻计算公式：铜线的电阻率ρ＝0.0172，R＝ρ×L/S(L＝导线长度，单位：米，S＝导线截面，单位：m㎡)磁通量的计算公式：B为磁感应强度,S为面积。
已知高斯磁场定律为：Φ=BS磁场强度的计算公式：H = N × I / Le式中：H为磁场强度，单位为A/m；N为励磁线圈的匝数；I为励磁电流（测量值），单位位A；Le为测试样品的有效磁路长度，单位为m。
磁感应强度计算公式：B = Φ / (N × Ae) B=F/IL u磁导率 pi=3.14 B=uI/2R式中：B为磁感应强度，单位为Wb/m^2；Φ为感应磁通（测量值），单位为Wb；N为感应线圈的匝数；Ae为测试样品的有效截面积，单位为m^2。
负荷计算公式Document number：WTWYT-WYWY-BTGTT-YTTYU-2018GT一. 三相用电设备组计算负荷的确定:1. 单组用电设备负荷计算: P30=KdPe Q30=P30tanφ S30=P30/cosφI30=S30/2. 多组用电设备负荷计算: P30=K∑p∑P30,i Q30=K∑q∑Q30,iS30=(P²30+Q²30)½ I30=S30/注:对车间干线取K∑p=～K∑q=～对低压母线①由用电设备组计算负荷直接相加来计算时取K∑p=～K∑q=～②由车间干线计算负荷直接相加来计算时取K∑p=～K∑q=～3. 对断续周期工作制的用电设备组①电焊机组要求统一换算到ε=100﹪,Pe=PN(εN)½ =Sncosφ(εN)½为电焊机的铭牌容量;εN为与铭牌容量对应的负荷持续率;cosφ为铭牌规定的功率因数. )②吊车电动机组要求统一换算到ε=25﹪, Pe=2PN(εN)½二. 单相用电设备组计算负荷的确定:单相设备接在三相线路中,应尽可能地均衡分配,使三相负荷尽可能的平衡.如果三相线路中单相设备的总容量不超过三相设备总容量的15﹪,则不论单相设备容量如何分配,单相设备可与三相设备综合按三相负荷平衡计算.如果单相设备容量超过三相设备容量15﹪时,则应将单相设备容量换算为等效三相设备容量,再与三相设备容量相加.1. 单相设备接于相电压时等效三相负荷的计算: Pe=φ ( φ最大单相设备所接的容量)2. 单相设备接于线电压时等效三相负荷的计算: ①接与同一线电压时Pe=.φ②接与不同线电压时 Pe=+P2Qe=φ1+P2tanφ2设P1>P2>P3,且cosφ1≠cosφ2≠cosφ3,P1接与UAB,P2接与UBC,P3接与UCA.③单相设备分别接与线电压和相电压时的负荷计算首先应将接与线电压的单相设备容量换算为接与相电压的设备容量,然后分相计算各相的设备容量和计算负荷.而总的等效三相有功计算负荷为其最大有功负荷相的有功计算负荷φ的3倍.即P30=φ Q30=φ5施工用电准备现场临时供电按《工业与民用供电系统设计规范》和《施工现场临时用电安全技术规范》设计并组织施工，供配电采用TN—S接零保护系统，按三级配电两级保护设计施工，PE线与N线严格分开使用。
电动机的计算1、起升机构电动机的计算（1）、计算机构起升额定起重量时的静载荷功率Nj：Nj=（Q+G）V/1000η（kw）【1-1】根据Nj查电动机产品目录选取电动机相应于JC%=40%值时的额定功率Ne，并满足下式：Ne≧kdNj 【1-2】式中标kd－－系数，见表1.表1－－－－起升机构kd值电动机形式起重机工作特性及机构工作级别kdJZR2、YZR、JZRH M1-M6级M7级M8级慢速（1～3m/min），经常满载的起重机0.75～0.850.85～0.951.0～1.10.9～1.0JZ、YZ M1- M6级及防爆起重机0.9JO M1- M4级及某些特殊机构1.02、运行机构电动机的计算满载运行时电动机的静功率：Nj=PjVc/1000ηm（kw）【1-3】Pj－－满载运行时的静阻力（计算方法见下式）。
Vc－－运行速度（m/s）。
对桥式及龙门式起重机与装卸桥的运行机构初选电动机时的功率按下式：Ne=kdNj 【1-4】Kd—为克服起动时的惯性，电动机功率的增大系数。
对室内工作的桥式起重机的大、小车与装卸桥的小车（挡风面积小的高速运行机构）按下表选Kd值。
（w=0.01相当于滚动轴承：w=0.02相当于滑动轴承）运行速度（m/s）0.5 1.0 1.5 2.0 2.5 3.0起动时间（s）kd（w=0.01）kd（w=0.02）51.21.0 61.61.15 6.52.01.3 7.52.21.5 81.8 92.62.2当起重机（或小车）在室外工作时：Pj=Pm+Pp+Pf（N）【1-6】当起重机（或小车）在室内工作时：Pj=Pm+Pp（N）【1-7】Pm—运行摩擦阻力；Pp—坡度阻力；Pf—风阻力Pm=2Mm/Dc=2（G+Q）*（k+μd/2）*β/Dc=（G+Q）ω 【1-8】ω=（2k+μd）*β/Dc 【1-9】Mm=（G+Q）（k+μd/2）*β 【1-10】式中Dc—车轮直径ω=（2k+μd）*β/Dc—单位摩擦阻力系数,对于滚动轴承车轮ω=0.006～0.010；对于滑动轴承车轮ω=0.015～0.025电线电缆工作电流和最大电流的计算方法1、工作电流的计算方法（1）、保护箱容量小，机构较小的起重机Iw=IN1+IN2+IN3 【2-1】式中Iw—系统的工作电流；IN1－－功率最大的机构的电动机额定电流；IN2、IN3 －－其它两个可能同时工作的机构的电动机额定电流。
