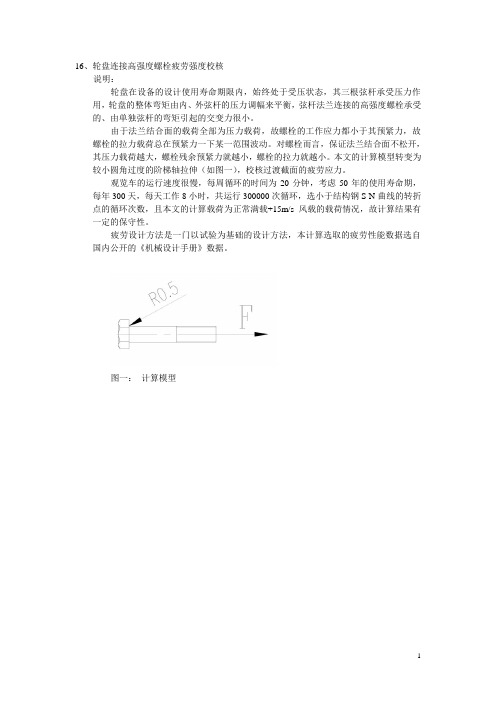

16、轮盘连接高强度螺栓疲劳强度校核说明：轮盘在设备的设计使用寿命期限内，始终处于受压状态，其三根弦杆承受压力作用，轮盘的整体弯矩由内、外弦杆的压力调幅来平衡，弦杆法兰连接的高强度螺栓承受的、由单独弦杆的弯矩引起的交变力很小。
由于法兰结合面的载荷全部为压力载荷，故螺栓的工作应力都小于其预紧力，故螺栓的拉力载荷总在预紧力一下某一范围波动。
对螺栓而言，保证法兰结合面不松开，其压力载荷越大，螺栓残余预紧力就越小，螺栓的拉力就越小。
本文的计算模型转变为较小圆角过度的阶梯轴拉伸（如图一），校核过渡截面的疲劳应力。
观览车的运行速度很慢，每周循环的时间为20分钟，考虑50年的使用寿命期，每年300天，每天工作8小时，共运行300000次循环，选小于结构钢S-N曲线的转折点的循环次数，且本文的计算载荷为正常满载+15m/s风载的载荷情况，故计算结果有一定的保守性。
疲劳设计方法是一门以试验为基础的设计方法，本计算选取的疲劳性能数据选自国内公开的《机械设计手册》数据。
图一：计算模型附：螺栓无限寿命校核说明书一、螺栓参数和预紧力：螺栓直径：M30x160 性能等级：10.9级 过渡圆角：r=0.5mm螺栓材料的破断强度：1000MPa 螺栓副连接的相对刚度：mb b C C C +=0.25 选用的单个螺栓预紧力矩：Nm T 1600= 则预紧力：kN N d T Q p 2671067.2030.02.016002.05=⨯=⨯== 二、螺栓组载荷：主管法兰圆周应力分布及载荷谱：530*30螺栓组主管件轴力，六点方位N=-4729kN ，七点半N=-4487kN ，九点N=-3785kN ，十点半N=-3181kN ，十一点N=-2961kN ，十二点N=-2300kN ，一点N=-2960kN ，一点半N=-3253kN ，三点N=-3891kN ，四点半N=-4552kN 。
最大压力：kN F a 4729-=换算到单个螺栓的最大压力载荷：kN F F a 39412/472912/-=-== 螺栓最小拉力：kN F F C C C Q Q mb b p 1680.25267min =+=++= 最小压力：kN F a 2300-=换算到单个螺栓的最小压力载荷：kN F F a 19112/230012/-=-== 螺栓最大拉力：kN F F C C C Q Q m b b p 2190.25267max =+=++= 螺栓最小拉应力：MPa d Q 23842minmin ==πσ 螺栓最大拉应力：MPa d Q 31042maxmax ==πσ平均应力：MPa m 2742/)(min max =+=σσσ应力幅： M P a a 362/)(min max =-=σσσ457*30螺栓组主管件轴力主管件轴力，六点方位N=-2733kN ，七点半N=-2603kN ，九点N=-2275kN ，十点半N=-1969kN ，十一点N=-2058kN ，十二点N=-1770kN ，一点N=-2111kN ，一点半N=-1960kN ，三点N=-2264kN ，四点半N=-2568kN 。
