《MATLAB与控制系统仿真》实验报告一、实验目的本实验旨在通过MATLAB软件进行控制系统的仿真，并通过仿真结果分析控制系统的性能。
二、实验器材1.计算机2.MATLAB软件三、实验内容1.搭建控制系统模型在MATLAB软件中，通过使用控制系统工具箱，我们可以搭建不同类型的控制系统模型。
本实验中我们选择了一个简单的比例控制系统模型。
2.设定输入信号我们需要为控制系统提供输入信号进行仿真。
在MATLAB中，我们可以使用信号工具箱来产生不同类型的信号。
本实验中，我们选择了一个阶跃信号作为输入信号。
3.运行仿真通过设置模型参数、输入信号以及仿真时间等相关参数后，我们可以运行仿真。
MATLAB会根据系统模型和输入信号产生输出信号，并显示在仿真界面上。
4.分析控制系统性能根据仿真结果，我们可以对控制系统的性能进行分析。
常见的性能指标包括系统的稳态误差、超调量、响应时间等。
四、实验步骤1. 打开MATLAB软件，并在命令窗口中输入“controlSystemDesigner”命令，打开控制系统工具箱。
2.在控制系统工具箱中选择比例控制器模型，并设置相应的增益参数。
3.在信号工具箱中选择阶跃信号，并设置相应的幅值和起始时间。
4.在仿真界面中设置仿真时间，并点击运行按钮，开始仿真。
5.根据仿真结果，分析控制系统的性能指标，并记录下相应的数值，并根据数值进行分析和讨论。
五、实验结果与分析根据运行仿真获得的结果，我们可以得到控制系统的输出信号曲线。
通过观察输出信号的稳态值、超调量、响应时间等性能指标，我们可以对控制系统的性能进行分析和评价。
六、实验总结通过本次实验，我们学习了如何使用MATLAB软件进行控制系统仿真，并提取控制系统的性能指标。
通过实验，我们可以更加直观地理解控制系统的工作原理，为控制系统设计和分析提供了重要的工具和思路。
七、实验心得通过本次实验，我深刻理解了控制系统仿真的重要性和必要性。
MATLAB软件提供了强大的仿真工具和功能，能够帮助我们更好地理解和分析控制系统的性能。
基于MATLAB控制系统的仿真与应用毕业设计论文目录一、内容概括 (2)1. 研究背景和意义 (3)2. 国内外研究现状 (4)3. 研究目的和内容 (5)二、MATLAB控制系统仿真基础 (7)三、控制系统建模 (8)1. 控制系统模型概述 (10)2. MATLAB建模方法 (11)3. 系统模型的验证与校正 (12)四、控制系统性能分析 (14)1. 稳定性分析 (14)2. 响应性能分析 (16)3. 误差性能分析 (17)五、基于MATLAB控制系统的设计与应用实例分析 (19)1. 控制系统设计要求与方案选择 (20)2. 基于MATLAB的控制系统设计流程 (22)3. 实例一 (23)4. 实例二 (25)六、优化算法在控制系统中的应用及MATLAB实现 (26)1. 优化算法概述及其在控制系统中的应用价值 (28)2. 优化算法介绍及MATLAB实现方法 (29)3. 基于MATLAB的优化算法在控制系统中的实践应用案例及分析对比研究31一、内容概括本论文旨在探讨基于MATLAB控制系统的仿真与应用，通过对控制系统进行深入的理论分析和实际应用研究，提出一种有效的控制系统设计方案，并通过实验验证其正确性和有效性。

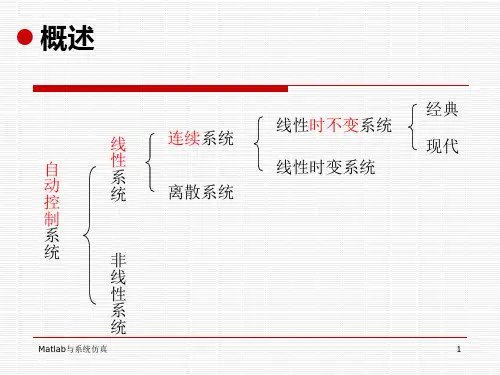

本文对控制系统的基本理论进行了详细的阐述，包括控制系统的定义、分类、性能指标以及设计方法。
我们以一个具体的控制系统为例，对其进行分析和设计。
在这个过程中，我们运用MATLAB软件作为主要的仿真工具，对控制系统的稳定性、动态响应、鲁棒性等方面进行了全面的仿真分析。
在完成理论分析和实际设计之后，我们进一步研究了基于MATLAB 的控制系统仿真方法。
通过对仿真模型的建立、仿真参数的选择以及仿真结果的分析，我们提出了一种高效的仿真策略。
我们将所设计的控制系统应用于实际场景中，通过实验数据验证了所提出方案的有效性和可行性。
本论文通过理论与实践相结合的方法，深入探讨了基于MATLAB 控制系统的仿真与应用。
基于MATLAB的控制系统设计与仿真实践控制系统设计是现代工程领域中至关重要的一部分，它涉及到对系统动态特性的分析、建模、控制器设计以及性能评估等方面。
MATLAB作为一种强大的工程计算软件，在控制系统设计与仿真方面有着广泛的应用。
本文将介绍基于MATLAB的控制系统设计与仿真实践，包括系统建模、控制器设计、性能评估等内容。
1. 控制系统设计概述控制系统是通过对被控对象施加某种影响，使其按照既定要求或规律运动的系统。
在控制系统设计中，首先需要对被控对象进行建模，以便进行后续的分析和设计。
MATLAB提供了丰富的工具和函数，可以帮助工程师快速准确地建立系统模型。
2. 系统建模与仿真在MATLAB中，可以利用Simulink工具进行系统建模和仿真。
Simulink是MATLAB中用于多域仿真和建模的工具，用户可以通过拖拽图形化组件来搭建整个系统模型。
同时，Simulink还提供了各种信号源、传感器、执行器等组件，方便用户快速搭建复杂的控制系统模型。
3. 控制器设计控制器是控制系统中至关重要的一部分，它根据系统反馈信息对输出信号进行调节，以使系统输出达到期望值。
在MATLAB中，可以利用Control System Toolbox进行各种类型的控制器设计，包括PID控制器、根轨迹设计、频域设计等。
工程师可以根据系统需求选择合适的控制器类型，并通过MATLAB进行参数调节和性能优化。
4. 性能评估与优化在控制系统设计过程中，性能评估是必不可少的一环。
MATLAB提供了丰富的工具和函数，可以帮助工程师对系统进行性能评估，并进行优化改进。
通过仿真实验和数据分析，工程师可以评估系统的稳定性、鲁棒性、响应速度等指标，并针对性地进行调整和改进。
5. 实例演示为了更好地说明基于MATLAB的控制系统设计与仿真实践，我们将以一个简单的直流电机速度控制系统为例进行演示。
首先我们将建立电机数学模型，并设计PID速度控制器；然后利用Simulink搭建整个闭环控制系统，并进行仿真实验；最后通过MATLAB对系统性能进行评估和优化。
基于MATLAB自动控制系统时域频域分析与仿真MATLAB是一款强大的数学软件，也是自动控制系统设计的常用工具。
它不仅可以进行时域分析和频域分析，还可以进行相关仿真实验。
本文将详细介绍MATLAB如何进行自动控制系统的时域和频域分析，以及如何进行仿真实验。
一、时域分析时域分析是指对系统的输入信号和输出信号进行时域上的观察和分析，以了解系统的动态特性和稳定性。
MATLAB提供了一系列的时域分析工具，如时域响应分析、稳态分析和步骤响应分析等。
1.时域响应分析通过时域响应分析，可以观察系统对于不同的输入信号的响应情况。
在MATLAB中，可以使用`lsim`函数进行系统的时域仿真。
具体步骤如下：- 利用`tf`函数或`ss`函数创建系统模型。
-定义输入信号。
- 使用`lsim`函数进行时域仿真，并绘制系统输出信号。
例如，假设我们有一个二阶传递函数模型，并且输入信号为一个单位阶跃函数，可以通过以下代码进行时域仿真：```num = [1];den = [1, 1, 1];sys = tf(num, den);t=0:0.1:10;u = ones(size(t));[y, t, x] = lsim(sys, u, t);plot(t, y)```上述代码中，`num`和`den`分别表示系统的分子和分母多项式系数，`sys`表示系统模型，`t`表示时间序列，`u`表示输入信号，`y`表示输出信号。
通过绘制输出信号与时间的关系，可以观察到系统的响应情况。
2.稳态分析稳态分析用于研究系统在稳态下的性能指标，如稳态误差和稳态标准差。
在MATLAB中，可以使用`step`函数进行稳态分析。
具体步骤如下：- 利用`tf`函数或`ss`函数创建系统模型。
- 使用`step`函数进行稳态分析，并绘制系统的阶跃响应曲线。
例如，假设我们有一个一阶传递函数模型，可以通过以下代码进行稳态分析：```num = [1];den = [1, 1];sys = tf(num, den);step(sys)```通过绘制系统的阶跃响应曲线，我们可以观察到系统的稳态特性。

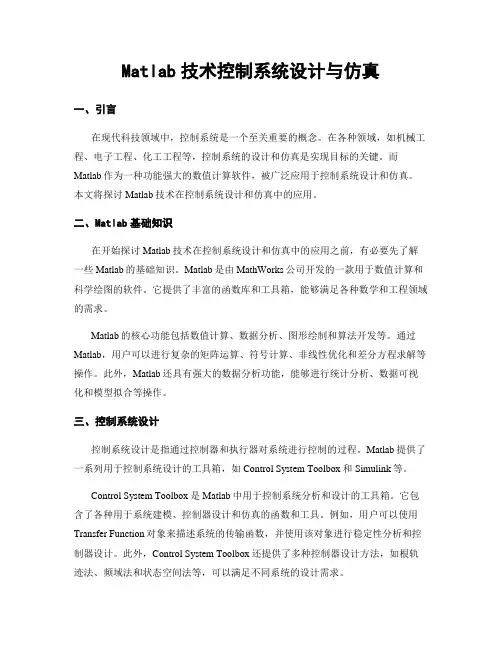

Matlab技术控制系统设计与仿真一、引言在现代科技领域中，控制系统是一个至关重要的概念。
在各种领域，如机械工程、电子工程、化工工程等，控制系统的设计和仿真是实现目标的关键。
而Matlab作为一种功能强大的数值计算软件，被广泛应用于控制系统设计和仿真。
本文将探讨Matlab技术在控制系统设计和仿真中的应用。
二、Matlab基础知识在开始探讨Matlab技术在控制系统设计和仿真中的应用之前，有必要先了解一些Matlab的基础知识。
Matlab是由MathWorks公司开发的一款用于数值计算和科学绘图的软件。
它提供了丰富的函数库和工具箱，能够满足各种数学和工程领域的需求。
Matlab的核心功能包括数值计算、数据分析、图形绘制和算法开发等。
通过Matlab，用户可以进行复杂的矩阵运算、符号计算、非线性优化和差分方程求解等操作。
此外，Matlab还具有强大的数据分析功能，能够进行统计分析、数据可视化和模型拟合等操作。
三、控制系统设计控制系统设计是指通过控制器和执行器对系统进行控制的过程。
Matlab提供了一系列用于控制系统设计的工具箱，如Control System Toolbox和Simulink等。
Control System Toolbox是Matlab中用于控制系统分析和设计的工具箱。
它包含了各种用于系统建模、控制器设计和仿真的函数和工具。
例如，用户可以使用Transfer Function对象来描述系统的传输函数，并使用该对象进行稳定性分析和控制器设计。
此外，Control System Toolbox还提供了多种控制器设计方法，如根轨迹法、频域法和状态空间法等，可以满足不同系统的设计需求。
Simulink是Matlab中的一个仿真工具，用于建立动态系统的模型和仿真。
通过Simulink，用户可以使用图形界面建立系统的模型，并使用各种模块来描述系统的构成和行为。
Simulink提供了广泛的预定义模块，包括传感器、执行器、控制器等。
如何使用Matlab进行控制系统仿真概述控制系统在工程领域中扮演着重要角色，它用于控制和管理各种工程过程和设备。
而控制系统仿真则是设计、开发和测试控制系统的关键环节之一。
Matlab作为一种功能强大的工程计算软件，提供了丰富的工具和功能，可以帮助工程师进行控制系统仿真。
本文将简要介绍如何使用Matlab进行控制系统仿真，以及一些实用的技巧和建议。
1. Matlab的基础知识在开始控制系统仿真之前，有一些Matlab的基础知识是必要的。
首先，了解Matlab的基本语法和命令，熟悉Matlab的工作环境和编辑器。
其次，学会使用Matlab的集成开发环境（IDE）进行编程和数学建模。
熟悉Matlab的常用函数和工具箱，并了解如何在Matlab中导入和导出数据。
2. 定义系统模型在进行控制系统仿真之前，需要定义系统的数学模型。
根据具体情况选择合适的建模方法，如传递函数、状态空间或差分方程等。
在Matlab中，可以使用tf、ss 或zpk等函数来创建系统模型，并指定系统的参数和输入信号。
此外，Matlab还提供了Simulink这一强大的图形化建模环境，方便用户以图形化界面设计系统模型。
3. 设计控制器控制系统仿真的关键是设计合适的控制器，以实现所需的控制目标。
Matlab提供了各种控制器设计方法和工具，如PID控制器、根轨迹法、频域方法等。
用户可以使用Matlab的Control System Toolbox来设计和分析控制器，并在仿真中进行验证。
此外，Matlab还支持自适应控制和模糊控制等高级控制方法，可根据具体需求选择合适的方法。
4. 进行仿真实验在完成系统模型和控制器设计后，可以开始进行控制系统仿真实验。
首先，确定仿真实验的输入信号，如阶跃信号、正弦信号或随机信号等。
然后，使用Matlab中的sim函数将输入信号应用到系统模型中，并观察系统的输出响应。
通过调整控制器参数或设计不同的控制器，分析系统的性能和稳定性，并优化控制器的设计。
《MATLAB与控制系统仿真》实验报告实验报告：MATLAB与控制系统仿真引言在现代控制工程领域中，仿真是一种重要的评估和调试工具。
通过仿真技术，可以更加准确地分析和预测控制系统的行为和性能，从而优化系统设计和改进控制策略。
MATLAB是一种强大的数值计算软件，广泛应用于控制系统仿真。
实验目的本实验旨在掌握MATLAB在控制系统仿真中的应用，通过实践了解控制系统的建模与仿真方法，并分析系统的稳定性和性能指标。
实验内容1.建立系统模型首先，根据控制系统的实际情况，建立系统的数学模型。
通常，控制系统可以利用线性方程或差分方程进行建模。
本次实验以一个二阶控制系统为例，其传递函数为：G(s) = K / [s^2 + 2ζω_ns + ω_n^2]，其中，K表示放大比例，ζ表示阻尼比，ω_n表示自然频率。
2.进行系统仿真利用MATLAB软件，通过编写代码实现控制系统的仿真。
可以利用MATLAB提供的函数来定义传递函数，并通过调整参数来模拟不同的系统行为。
例如，可以利用step函数绘制控制系统的阶跃响应图像，或利用impulse函数绘制脉冲响应图像。
3.分析系统的稳定性与性能在仿真过程中，可以通过调整控制系统的参数来分析系统的稳定性和性能。
例如，可以改变放大比例K来观察系统的超调量和调整时间的变化。
通过观察控制系统的响应曲线，可以判断系统的稳定性，并计算出性能指标，如超调量、调整时间和稳态误差等。
实验结果与分析通过MATLAB的仿真，我们得到了控制系统的阶跃响应图像和脉冲响应图像。
通过观察阶跃响应曲线，我们可以得到控制系统的超调量和调整时间。
通过改变放大比例K的值，我们可以观察到超调量的变化趋势。
同时，通过观察脉冲响应曲线，我们还可以得到控制系统的稳态误差，并判断系统的稳定性。
根据实验结果分析，我们可以得出以下结论：1.控制系统的超调量随着放大比例K的增大而增大，但当K超过一定值后，超调量开始减小。
2.控制系统的调整时间随着放大比例K的增大而减小，即系统的响应速度加快。
MATLAB控制系统与仿真课程设计报告院（系）：电气与控制工程学院专业班级：测控技术与仪器1301班姓名：吴凯学号：1306070127指导教师：杨洁昝宏洋基于MATLAB的PID恒温控制器本论文以温度控制系统为研究对象设计一个PID控制器。
PID控制是迄今为止最通用的控制方法，大多数反馈回路用该方法或其较小的变形来控制。
PID控制器（亦称调节器）及其改进型因此成为工业过程控制中最常见的控制器 (至今在全世界过程控制中用的84%仍是纯PID调节器，若改进型包含在内则超过90%)。
在PID控制器的设计中，参数整定是最为重要的,随着计算机技术的迅速发展，对PID参数的整定大多借助于一些先进的软件，例如目前得到广泛应用的MATLAB仿真系统。
本设计就是借助此软件主要运用Relay-feedback 法，线上综合法和系统辨识法来研究PID控制器的设计方法，设计一个温控系统的PID控制器，并通过MATLAB中的虚拟示波器观察系统完善后在阶跃信号下的输出波形。
关键词：PID参数整定；PID控制器；MATLAB仿真。
Design of PID Controller based on MATLABAbstractThis paper regards temperature control system as the research object to design a pid controller. Pid control is the most common control method up until now; the great majority feedback loop is controlled by this method or its small deformation. Pid controller (claim regulator also) and its second generation so become the most common controllers in the industry process control (so far, about 84% of the controller being used is the pure pid controller, it’ll exceed 90% if the second generation included). Pid parameter setting is most important in pid controller designing, and with the rapid development of the computer technology, it mostly recurs to some advanced software, for example, mat lab simulation software widely used now. this design is to apply that soft mainly use Relay feedback law and synthetic method on the line to study pid controller design method, design a pid controller of temperature control system and observe the output waveform while input step signal through virtual oscilloscope after system completed.Keywords: PID parameter setting ；PID controller；MATLAB simulation。
如何在MATLAB中进行控制系统的建模与仿真在现代工程领域中，控制系统的建模与仿真是必不可少的一项技术。
MATLAB 作为一种强大的科学计算软件，并提供了丰富的工具箱，可以帮助工程师们快速而准确地进行控制系统的建模和仿真。
本文将介绍如何在MATLAB中进行控制系统的建模与仿真的一般步骤和注意事项。
一、引言控制系统是一种以实现某种特定目标为目的对系统进行调节和控制的技术，在现代工程中得到了广泛的应用。
控制系统的建模与仿真是控制系统设计的重要环节，通过建立系统的数学模型，可以对系统的性能进行有效地评估和分析，从而为系统的设计和优化提供指导。
二、MATLAB中的控制系统建模工具箱MATLAB提供了专门的控制系统工具箱，包括线性和非线性系统建模、控制器设计与分析等功能。
其中，Simulink是MATLAB中最重要的控制系统建模工具之一，它可以方便地用来搭建控制系统的框架，并进行仿真与分析。
三、建立控制系统数学模型在进行控制系统的建模之前，需要先确定系统的类型和工作原理。
常见的控制系统包括开环控制系统和闭环控制系统。
开环控制系统中，控制器的输出不受被控对象的反馈作用影响；闭环控制系统中，控制器的输出受到被控对象的反馈作用影响。
在MATLAB中，可以通过使用Transfer Function对象或State Space对象来表示控制系统的数学模型。
Transfer Function对象用于线性时不变系统的建模，可以通过给定系统的分子多项式和分母多项式来定义一个传递函数；State Space对象则适用于非线性时变系统的建模，可以通过状态空间方程来定义系统。
四、利用Simulink搭建控制系统框架Simulink是一种基于图形化编程的建模仿真工具，在MATLAB中可以方便地使用它来搭建控制系统的框架。
通过简单地拖拽、连接不同的模块，可以构建出一个完整的控制系统模型。
首先，打开Simulink，选择相应的控制系统模板或从头开始设计自己的模型。
控制系统的MATLAB计算及仿真控制系统是一种用来实现对物理系统或工程系统进行控制的方法和工具。
MATLAB是一种强大的计算机软件包，能够方便地进行控制系统的计算和仿真。
本文将介绍MATLAB在控制系统中的应用，并以一个简单的例子来说明如何用MATLAB进行控制系统的计算和仿真。
首先，我们需要打开MATLAB软件并创建一个新的脚本文件。
在脚本文件中，我们可以使用MATLAB提供的函数来定义控制系统的传递函数和状态空间模型。
例如，我们可以使用tf函数来定义一个传递函数模型。
传递函数是描述系统输入与输出之间关系的一种数学模型。
以下是一个例子：```MATLABs = tf('s');G=1/(s^2+2*s+1);```这个传递函数模型表示一个具有二阶惯性的系统。
我们可以使用step函数来绘制系统的阶跃响应曲线：```MATLABstep(G);```通过运行脚本文件，我们可以得到系统的阶跃响应曲线。
此外，MATLAB还提供了许多其他的函数和命令来计算和仿真控制系统。
另外，我们还可以使用stateSpace函数来定义一个状态空间模型。
状态空间模型是控制系统中另一种常用的数学模型。
以下是一个例子：```MATLABA=[01;-1-1];B=[0;1];C=[10];D=0;sys = ss(A, B, C, D);```这个状态空间模型描述了一个二阶系统的状态方程和输出方程。
我们可以使用step函数来绘制系统的阶跃响应曲线：```MATLABstep(sys);```通过运行脚本文件，我们可以得到系统的阶跃响应曲线。
除了step函数外，MATLAB还提供了许多其他的函数和命令来计算和仿真状态空间模型。
在控制系统中，还常常需要对系统进行参数调节和性能优化。
MATLAB提供了一系列的控制系统工具箱，用于进行控制系统的分析和设计。
例如，Control System Toolbox提供了用于线性系统分析和设计的工具。
基于matlab simulink的控制系统仿真及应用Simulink是MATLAB的一个附加组件，它提供了一种可视化建模和仿真环境，主要用于控制系统、信号处理、通信系统等领域的建模和仿真。
以下是一个简单的基于Simulink的控制系统仿真的步骤：
1. 模型建立：首先，你需要使用Simulink库中的模块来构建你的控制系统模型。
这些模块包括输入、输出、控制算法等。
你可以直接从库中拖放模块到你的模型中，然后通过连接线将它们连接起来。
2. 参数设置：在连接模块后，你需要为每个模块设置适当的参数。
例如，对于传递函数模块，你需要输入分子和分母的系数。
3. 仿真设置：在完成模型和参数设置后，你需要设置仿真参数，例如仿真时间、步长等。
4. 运行仿真：最后，你可以运行仿真并查看结果。
Simulink提供了多种方式来查看结果，包括图形和表格。
在Simulink中，你可以使用许多内建的工具和函数来分析和优化你的控制系统。
例如，你可以使用MATLAB的控制系统工具箱中的函数来分析系统的稳定性、频率响应等。
总的来说，Simulink是一个强大的工具，可以用于设计和分析各种控制系统。
通过学习和掌握这个工具，你可以更有效地进行控制系统设计和仿真。
基于matlab的控制系统仿真及应用基于Matlab的控制系统仿真及应用Matlab是一种广泛应用于科学和工程领域的计算机软件，也是控制系统仿真的重要工具。
控制系统是指通过对输入信号进行处理，使得输出信号满足所需控制要求的系统。
控制系统的设计需要考虑到系统的稳定性、精度、鲁棒性等因素。
本文将介绍如何使用Matlab 进行控制系统的仿真和应用。
一、控制系统仿真控制系统仿真是指在计算机上构建控制系统模型，对其进行仿真以验证控制算法的正确性和性能。
Matlab提供了一些工具箱，如Simulink、Control System Toolbox等，方便用户进行控制系统建模和仿真。
在Simulink中，用户可以通过拖拽模块来搭建控制系统模型。
其中，输入信号可以是恒定值、正弦波、方波等，也可以是其他模型的输出信号；输出信号可以是系统的状态变量、控制量等。
在模型中，需要设置控制算法、控制参数等，并且进行仿真。
仿真结果包括信号的时域波形、频谱分析、稳态误差等指标。
用户可以根据仿真结果对控制算法进行调整和优化。
Control System Toolbox提供了一些常用的控制系统分析和设计工具，如极点分布、根轨迹、频率响应等。
用户可以使用这些工具对控制系统进行性能分析和优化设计。
二、控制系统应用控制系统应用广泛，如机器人控制、自动化控制、飞行器控制等。
下面以机器人控制为例介绍控制系统应用。
机器人控制是指对机器人的运动进行控制，使其能够完成特定的任务。
机器人控制需要考虑到机器人的运动学、动力学、传感器等因素。
在控制系统中，需要给机器人提供控制量，如关节角度、末端执行器力矩等，从而实现机器人的运动控制。
在Matlab中，可以使用Robotics System Toolbox进行机器人控制应用的开发。
该工具箱提供了机器人模型的建立和仿真、路径规划和轨迹跟踪、机器人运动学和动力学分析等功能。
用户可以使用该工具箱搭建机器人控制系统模型，并进行仿真和实验。
基于MATLABSimulink的控制系统建模与仿真实践控制系统是现代工程领域中一个至关重要的研究方向，它涉及到对系统的建模、分析和设计，以实现对系统行为的控制和调节。
MATLAB Simulink作为一款强大的工程仿真软件，在控制系统领域有着广泛的应用。
本文将介绍基于MATLAB Simulink的控制系统建模与仿真实践，包括建立系统模型、进行仿真分析以及设计控制算法等内容。
1. 控制系统建模在进行控制系统设计之前，首先需要建立系统的数学模型。
MATLAB Simulink提供了丰富的建模工具，可以方便快捷地搭建系统模型。
在建模过程中，可以利用各种传感器、执行器、控制器等组件来描述系统的结构和功能。
通过连接这些组件，并设置其参数和初始条件，可以构建出一个完整的系统模型。
2. 系统仿真分析建立好系统模型后，接下来就是进行仿真分析。
MATLABSimulink提供了强大的仿真功能，可以对系统进行各种不同条件下的仿真实验。
通过改变输入信号、调节参数值等操作，可以观察系统在不同工况下的响应情况，从而深入理解系统的动态特性和性能指标。
3. 控制算法设计在对系统进行仿真分析的基础上，可以针对系统的性能要求设计相应的控制算法。
MATLAB Simulink支持各种常见的控制算法设计方法，如PID控制、状态空间法、频域设计等。
通过在Simulink中搭建控制算法，并与系统模型进行联合仿真，可以验证算法的有效性和稳定性。
4. 系统优化与调试除了基本的控制算法设计外，MATLAB Simulink还提供了优化工具和调试功能，帮助工程师进一步改进系统性能。
通过优化算法对系统参数进行调整，可以使系统响应更加迅速、稳定；而通过调试功能可以检测和排除系统中可能存在的问题，确保系统正常运行。
5. 实例演示为了更好地说明基于MATLAB Simulink的控制系统建模与仿真实践，接下来将通过一个简单的倒立摆控制系统实例进行演示。
实验名称：自动控制系统的MATLAB仿真分析一、实验目的1.熟悉MATLAB在自动控制系统仿真中的应用；2.对自动控制系统进行仿真研究；3.掌握用MATLAB绘制自动控制系统根轨迹及对数频率特性的方法，掌握根据系统根轨迹及对数频率特性分析自动控制系统性能的方法。
二、实验设备1.计算机2.MATLAB软件三、实验内容1.用MATLAB提供的Simulink仿真软件工具对实验一中的各个典型环节及二阶系统进行阶跃响应仿真研究，将仿真获得的阶跃响应结果与模拟电路获得的阶跃响应结果进行比较。
（1）比例环节传递函数为200 ()51 G s=建立仿真模型，得到的输出结果如图所示：（2）积分环节传递函数为9.8 ()G ss=建立仿真模型，得到的输出结果如图所示：（3）一阶惯性环节传递函数为3.9 ()0.21G ss=+建立仿真模型，得到的输出结果如图所示：（4）比例积分环节传递函数为0.39781 ()0.102sG ss+=建立仿真模型，得到的输出结果如图所示：（5）比例微分环节传递函数为10 ()220s G ss=++建立仿真模型，得到的输出结果如图所示：（6）比例微分积分环节传递函数为51050 ()220sG ss s+=+++建立仿真模型，得到的输出结果如图所示：（7） 二阶系统的阶跃响应 ①0.325K ξ==传递函数为2()250()10250C s R s s s =++ 建立的仿真模型与阶跃响应仿真波形如下图所示：②0.510K ξ==传递函数为2()100()10100C s R s s s =++ 建立的仿真模型与阶跃响应仿真波形如下图所示：③0.75K ξ==传递函数为2()50()1050C s R s s s =++ 建立的仿真模型与阶跃响应仿真波形如下图所示：2. 单位负反馈系统的开环传递函数为：(1)()()(21)k s G s H s s s +=+仿真绘制K 从0~∞变化时的根轨迹，分析系统的稳定性。
MATLAB控制系统与仿真课程设计报告院（系）：电气与控制工程学院专业班级：测控技术与仪器1301班*名：**学号：**********指导教师：杨洁昝宏洋基于MATLAB的PID恒温控制器本论文以温度控制系统为研究对象设计一个PID控制器。
PID控制是迄今为止最通用的控制方法，大多数反馈回路用该方法或其较小的变形来控制。
PID控制器（亦称调节器）及其改进型因此成为工业过程控制中最常见的控制器 (至今在全世界过程控制中用的84%仍是纯PID调节器，若改进型包含在内则超过90%)。
在PID控制器的设计中，参数整定是最为重要的,随着计算机技术的迅速发展，对PID参数的整定大多借助于一些先进的软件，例如目前得到广泛应用的MATLAB仿真系统。
本设计就是借助此软件主要运用Relay-feedback 法，线上综合法和系统辨识法来研究PID控制器的设计方法，设计一个温控系统的PID控制器，并通过MATLAB中的虚拟示波器观察系统完善后在阶跃信号下的输出波形。
关键词：PID参数整定；PID控制器；MATLAB仿真。
Design of PID Controller based on MATLABAbstractThis paper regards temperature control system as the research object to design a pid controller. Pid control is the most common control method up until now; the great majority feedback loop is controlled by this method or its small deformation. Pid controller (claim regulator also) and its second generation so become the most common controllers in the industry process control (so far, about 84% of the controller being used is the pure pid controller, it’ll exceed 90% if the second generation included). Pid parameter setting is most important in pid controller designing, and with the rapid development of the computer technology, it mostly recurs to some advanced software, for example, mat lab simulation software widely used now. this design is to apply that soft mainly use Relay feedback law and synthetic method on the line to study pid controller design method, design a pid controller of temperature control system and observe the output waveform while input step signal through virtual oscilloscope after system completed.Keywords: PID parameter setting ；PID controller；MATLAB simulation。
三、正文1.课题来源及PID控制简介1.1 课题的来源和意义任何闭环的控制系统都有它固有的特性，可以有很多种数学形式来描述它，如微分方程、传递函数、状态空间方程等。
但这样的系统如果不做任何的系统改造很难达到最佳的控制效果，比如快速性稳定性准确性等。
为了达到最佳的控制效果，我们在闭环系统的中间加入PID控制器并通过调整PID参数来改造系统的结构特性，使其达到理想的控制效果。
1.2 PID控制简介当今的自动控制技术都是基于反馈的概念。
反馈理论的要素包括三个部分：测量、比较和执行。
测量关心的变量，与期望值相比较，用这个误差纠正调节控制系统的响应。
这个理论和应用自动控制的关键是，做出正确的测量和比较后，如何才能更好地纠正系统，PID （比例- 积分- 微分）控制器作为最早实用化的控制器已有50 多年历史，现在仍然是应用最广泛的工业控制器。
PID 控制器简单易懂，使用中不需精确的系统模型等先决条件，因而成为应用最为广泛的控制器。
PID 控制器由比例单元（P ）、积分单元（I ）和微分单元（D ）组成。
其输入e (t) 与输出u (t) 的关系为公式（1-1）公式（1-1）因此它的传递函数为公式（1-2）公式（1-2）比例调节作用：是按比例反应系统的偏差,系统一旦出现了偏差,比例调节立即产生调节作用用以减少偏差。
比例作用大,可以加快调节,减少误差,但是过大的比例,使系统的稳定性下降,甚至造成系统的不稳定。
积分调节作用：是使系统消除稳态误差,提高无差度。
因为有误差,积分调节就进行,直至无差,积分调节停止,积分调节输出一个常值。
积分作用的强弱取决与积分时间常数Ti，Ti越小,积分作用就越强。
反之Ti大则积分作用弱,加入积分调节可使系统稳定性下降,动态响应变慢。
积分作用常与另两种调节规律结合,组成PI调节器或PID调节器。
微分调节作用：微分作用反映系统偏差信号的变化率,具有预见性,能预见偏差变化的趋势,因此能产生超前的控制作用,在偏差还没有形成之前,已被微分调节作用消除。
因此,可以改善系统的动态性能。
在微分时间选择合适情况下,可以减少超调,减少调节时间。
微分作用对噪声干扰有放大作用,因此过强的加微分调节,对系统抗干扰不利。
此外,微分反应的是变化率,而当输入没有变化时,微分作用输出为零。
微分作用不能单独使用,需要与另外两种调节规律相结合,组成PD或PID控制器。
PID控制器由于用途广泛、使用灵活，已有系列化产品，使用中只需设定三个参数（Kp ，Ki和Kd）即可。
在很多情况下，并不一定需要全部三个单元，可以取其中的一到两个单元，但比例控制单元是必不可少的。
首先，PID应用范围广。
虽然很多控制过程是非线性或时变的，但通过对其简化可以变成基本线性和动态特性不随时间变化的系统，这样PID就可控制了。
其次，PID参数较易整定。
也就是，PID参数Kp，Ki和Kd可以根据过程的动态特性及时整定。
如果过程的动态特性变化，例如可能由负载的变化引起系统动态特性变化，PID 参数就可以重新整定。
第三，PID控制器在实践中也不断的得到改进，下面两个改进的例子，在工厂，总是能看到许多回路都处于手动状态，原因是很难让过程在“自动”模式下平稳工作。
由于这些不足，采用PID 的工业控制系统总是受产品质量、安全、产量和能源浪费等问题的困扰。
PID参数自整定就是为了处理PID参数整定这个问题而产生的。
现在，自动整定或自身整定的PID控制器已是商业单回路控制器和分散控制系统的一个标准。
在一些情况下针对特定的系统设计的PID控制器控制得很好，但它们仍存在一些问题需要解决：如果自整定要以模型为基础，为了PID参数的重新整定在线寻找和保持好过程模型是较难的。
闭环工作时，要求在过程中插入一个测试信号。
这个方法会引起扰动，所以基于模型的PID 参数自整定在工业应用不是太好。
如果自整定是基于控制律的，经常难以把由负载干扰引起的影响和过程动态特性变化引起的影响区分开来，因此受到干扰的影响控制器会产生超调，产生一个不必要的自适应转换。
另外，由于基于控制律的系统没有成熟的稳定性分析方法，参数整定可靠与否存在很多问题。
因此，许多自身整定参数的PID控制器经常工作在自动整定模式而不是连续的自身整定模式。
自动整定通常是指根据开环状态确定的简单过程模型自动计算PID 参数。
但仍不可否认PID 也有其固有的缺点：PID 在控制非线性、时变、耦合及参数和结构不确定的复杂过程时，工作地不是太好。
最重要的是，如果PID 控制器不能控制复杂过程，无论怎么调参数都没用。
虽然有这些缺点，PID控制器是最简单的有时却是最好的控制器。
2 对象建模(1) 系统为制热使用最大信号去控制系统，直到稳定之后，也就是热到达无法再上升时，此时系统特性就会出现，如下图3-5所示：5010图（1）系统制热的特性图（1）一阶系统带有延迟特性T ”图（2）： 一阶系统带有延迟特性图一阶系统1+Ts K 加一个传递ls e -来近似被控对象，则其近似转移函数如公式1所示： 1)(+=-Ts Ke s G Ls公式（1-3）此系统采用对象函数为：s e s s G 31132)(-+= 对输入一预期达到的温度值，通过一定时间达到稳定，使其超调量不超过10%，稳态误差小于5%。
3. 对象特性分析下图为未加PID 的控制系统及其阶跃响应的输出图形：图（3）：初始系统的simulink结构图图（4）：初始系统的阶跃响应曲线如图可知，此系统不能够满足使温度达到预计值并且稳定，因此需加PID控制系统使系统稳定。
4. 对象控制要求由于原系统不能达到预期要求，需对对象函数加PID进行调节，而进行PID 调节前首先就是PID的系数的确定。
>num=2;den=（13,1）;Step(num,den);K=dcgain (num,den)知k=2；通多step函数得到的曲线得到L=0.3，T=0.8；已知被控对象的K、L 和T 值后, 我们可以根据Ziegler —Nichols整定公式编写一个MATLAB函数ziegler_std ( )用以设计PID控制器。
该函数程序如下：function [num,den,Kp,Ti,Td,H]=Ziegler_std (key,vars)Ti=[ ];Td=[ ];H=[ ];K=vars(1) ;L=vars(2) ;T=vars (3);a=K*L/T;if key==1num=1/a; %判断设计P 控制器elseif key==2Kp=0.9/a;Ti=3.33*L; %判断设计PI 控制器elseif key==3,Kp=1.2/a;Ti=2*L;Td=L/2; %判断设计PID控制器endswitch keycase 1num=Kp;den=1; % P控制器case 2num=Kp*[Ti,1];den=[Ti,0]; % PI控制器case 3 % PID控制器p0=[Ti*Td,0,0];p1=[0,Ti,1];p2=[0,0,1];p3=p0+p1+p2;p4=Kp*p3;num=p4/Ti;den=[1,0];end输入：K=2;L=0.3，T=0.8;[num,den,Kp,Ti,Td]=Ziegler_std (3,[K,L,T])运行结果如下:num =0.4860 1.4508 2.1653den =1 0Kp =1.1Ti =0.06Td =0.15由此可以确定PID的三个系数为1.1，0.06，0.15。
