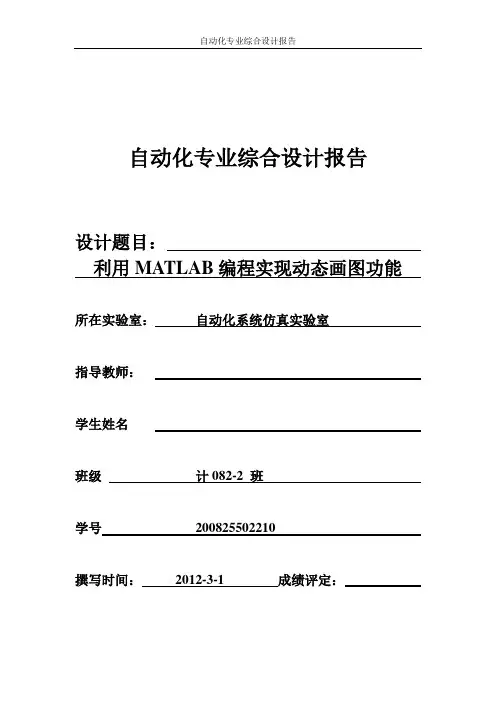

自动化专业综合设计报告设计题目：利用MATLAB编程实现动态画图功能所在实验室：自动化系统仿真实验室指导教师：学生姓名班级计082-2 班学号200825502210撰写时间：2012-3-1 成绩评定：一．设计目的a)进一步熟悉Matlab的界面及基本操作；b)了解并掌握Matlab中一些函数的作用与使用；c)学会如何利用Matlab实现绘图功能，并可使坐标系动态设置。
二．设计要求外部输入数据动态设置坐标系，然后绘制图形，并举例演示。
三．设计内容Matlab用于算法开发、数据可视化、数据分析以及数值计算的高级技术计算语言和交互式环境，主要包括MATLAB和Simulink两大部分。
我设计的题目是利用matlab的GUI编程实现动态的画图功能。
GUI运行时主界面如下：在文本输入框中分别输入x、y、z的值，其中y的值可以是包含x的表达式，z的值可以是包含x和y的表达式。
当y和z的值均为0时，绘制x的曲线；当z的值为0时，绘制二维图形；当z的值不为0时，可以绘制三维图形和三维曲面图。
设计步骤如下：1：打开matlab软件2：建立一个GUI文件，保存到work中3：添加控件主界面，包含的控件有：EditText，StaticText，Axes，PushButton。
其中EditText用于xyz值的输入，StaticText用于显示提示，Axes用于显示绘制的图形，PushButton作为绘图按钮。
4：编写程序程序的编写主要分为两个部分，一个是数据的采集，一个是绘图。
数据采集部分用到的函数主要是str2num、eval函数，具体程序如下: X值输入：function editX_Callback(hObject, eventdata, handles)clchandles.x=str2num(get(hObject,'string'))handles.xhandles=gcboguidata(hObject, handles);Y值输入：function edit2_Callback(hObject, eventdata, handles)clcx=handles.x;handles.y=eval(get(hObject,'string'))handles.yhandles=gcboguidata(hObject, handles);Z值输入：function edit3_Callback(hObject, eventdata, handles)clcx=handles.x;y=handles.y;handles.z=eval(get(hObject,'string'));if handles.z==0set(handles.pushbutton1,'Visible','on');set(handles.pushbutton4,'Visible','off');set(handles.pushbutton5,'Visible','off');elseset(handles.pushbutton1,'Visible','off');set(handles.pushbutton4,'Visible','on');set(handles.pushbutton5,'Visible','on');endhandles.zhandles=gcboguidata(hObject, handles);handles.zhandles=gcboguidata(hObject, handles);绘图部分用到的函数主要有axis（），plot（），plot3（），具体程序如下：绘制二维图形：clcx=handles.x;y=handles.y;handles.x=str2num(get(handles.xhandles,'string'))handles.y=eval(get(handles.yhandles,'string'))handles.z=eval(get(handles.zhandles,'string'));xmin=min(handles.x)-min(handles.x)/10;xmax=max(handles.x)+min(handles.x)/10;ymin=min(handles.y)-min(handles.y)/10;ymax=max(handles.y)+min(handles.y)/10;if y==0q=plot(handles.x)elsev=[xmin xmax ymin ymax]; axis(v);q=plot(handles.x,handles.y);endxlabel('X Öá');ylabel('YÖá');绘制三维图形：function pushbutton4_Callback(hObject, eventdata, handles) clcx=handles.x;y=handles.y;handles.y=eval(get(handles.yhandles,'string'))handles.z=eval(get(handles.zhandles,'string'));xmin=min(handles.x)-min(handles.x)/10;xmax=max(handles.x)+min(handles.x)/10;ymin=min(handles.y)-min(handles.y)/10;ymax=max(handles.y)+min(handles.y)/10;zmin=min(handles.z)-min(handles.z)/10;zmax=max(handles.z)+min(handles.z)/10;v=[xmin xmax ymin ymax zmin zmax];axis(v);q=plot3(handles.x,handles.y,handles.z);绘制三维曲面图：function pushbutton5_Callback(hObject, eventdata, handles) clcx=handles.xy=handles.yhandles.x=eval(get(handles.editX,'string'));handles.y=eval(get(handles.yhandles,'string'))xmin=min(handles.x)-min(handles.x)/10;xmax=max(handles.x)+min(handles.x)/10;ymin=min(handles.y)-min(handles.y)/10;ymax=max(handles.y)+min(handles.y)/10;zmin=min(handles.z)-min(handles.z)/10;zmax=max(handles.z)+min(handles.z)/10;v=[xmin xmax ymin ymax zmin zmax];axis(v);x1=ones(size(handles.y))*handles.x;y1=handles.y*ones(size(handles.x));r=sqrt(x1.^2+ y1.^2)+eps;z=sin(r)./rq=mesh(z);四．设计实验结果及分析当x=-10:0.01:100，y=sin(x)，z=0时，得到的图形如下：当x=-10:0.01:10，y=sin(x)，z=sin(x)+cos(y)时，得到的图形如下(三维图形)：当x=-10:0.1:10，y=x’，z=1时，得到的图形如下（三维曲面图）：五.设计感受我之前对于matlab编程的认识只是局限于M文件编程以及命令窗口编程。
