核级阀门鉴定试验的项目及样机的选取和外延扩展原则一、概述核级阀门是核电厂中重要的安全设备，其性能的稳定可靠关系到核电站的运行安全。

对核级阀门的鉴定试验显得格外重要。

本文将从核级阀门鉴定试验的项目、样机选取以及外延扩展原则等方面进行讨论。

二、核级阀门鉴定试验的项目1. 密封性能试验核级阀门的密封性能对核电站的安全稳定运行有着至关重要的作用。

在核级阀门鉴定试验的项目中，首要考虑的便是密封性能试验。

通过密封性能试验，可以评估核级阀门在不同条件下的密封性能，以确保其在工作状态下能够正常密封，避免核泄漏等安全事故的发生。

2. 流量特性试验核级阀门的流量特性直接影响到核电站的供水和排水等重要工况运行。

在鉴定试验项目中，需要对核级阀门的流量特性进行全面的测试和评估，以确保其在工作过程中能够满足设计要求，保障核电站的正常运行。

3. 耐久性试验核级阀门的耐久性是衡量其使用寿命和稳定性的重要指标。

在鉴定试验项目中，需要进行耐久性试验，通过对核级阀门在不同工况下的长时间运行测试，评估其使用寿命和稳定性，为核电站的长期运行提供保障。

4. 抗震性试验核级阀门在地震等外部不利环境下的抗震性能直接关系到核电站的安全稳定运行。

在鉴定试验项目中，需要对核级阀门进行抗震性试验，评估其在地震等特殊情况下的抗震能力，以确保核电站在不利环境下能够安全运行。

三、样机的选取1. 样机的全面代表性在进行核级阀门鉴定试验时，样机的选取至关重要。

选择样机时，需要保证样机具有全面的代表性，能够较好地代表核级阀门的整体性能。

样机的选取要充分考虑到核级阀门的各项性能指标和工况要求，以确保鉴定试验的结果能够真实反映核级阀门的性能情况。

2. 样机的数量和规格在选择样机时，还要考虑到样机的数量和规格，需要根据实际需要选取一定数量和不同规格的样机进行鉴定试验。

通过对多个样机的测试比较，可以更全面、更客观地评估核级阀门的性能表现，为后续的生产和使用提供参考依据。

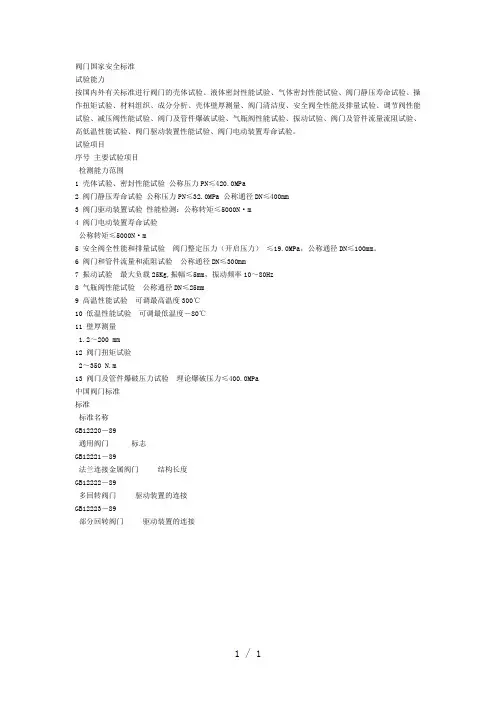

阀门国家安全标准试验能力按国内外有关标准进行阀门的壳体试验、液体密封性能试验、气体密封性能试验、阀门静压寿命试验、操作扭矩试验、材料组织、成分分析、壳体壁厚测量、阀门清洁度、安全阀全性能及排量试验、调节阀性能试验、减压阀性能试验、阀门及管件爆破试验、气瓶阀性能试验、振动试验、阀门及管件流量流阻试验、高低温性能试验、阀门驱动装置性能试验、阀门电动装置寿命试验。

试验项目序号主要试验项目检测能力范围1 壳体试验、密封性能试验公称压力PN≤420.0MPa2 阀门静压寿命试验公称压力PN≤32.0MPa 公称通径DN≤400mm3 阀门驱动装置试验性能检测：公称转矩≤5000N·m4 阀门电动装置寿命试验公称转矩≤5000N·m5 安全阀全性能和排量试验阀门整定压力（开启压力）≤19.0MPa，公称通径DN≤100mm。

6 阀门和管件流量和流阻试验公称通径DN≤300mm7 振动试验最大负载25Kg,振幅≤5mm，振动频率10～80Hz8 气瓶阀性能试验公称通径DN≤25mm9 高温性能试验可调最高温度300℃10 低温性能试验可调最低温度－80℃11 壁厚测量1.2～200 mm12 阀门扭矩试验2～350 N.m13 阀门及管件爆破压力试验理论爆破压力≤400.0MPa中国阀门标准标准标准名称GB12220－89通用阀门标志GB12221－89法兰连接金属阀门结构长度GB12222－89多回转阀门驱动装置的连接GB12223－89部分回转阀门驱动装置的连接GB12224－89钢制阀门一般要求GB12225－89通用阀门铜合金铸件技术条件GB12226－89通用阀门灰铸铁件技术条件GB12227－89通用阀门球墨铸铁件技术条件GB12228－89通用阀门碳素钢锻件技术条件GB12229－89通用阀门碳素钢铸件技术条件GB12230－89通用阀门奥氏体钢铸件技术条件GB12232－89通用阀门法兰连接铁制闸阀GB12233－89通用阀门铁制截止阀与升降式止回阀GB12234－89通用阀门法兰和对焊焊连接铜制闸阀GB12235－89通用阀门法兰连接钢制截止阀和升降式止回阀GB12236－89通用阀门钢制旋启式止回阀GB12237－89通用阀门法兰和对焊连接钢制球阀GB12238－89通用阀门法兰和对夹连接蝶阀GB12239－89通用阀门隔膜阀GB12240－89通用阀门铁制旋塞阀GB12241－89安全阀一般要求GB12242－89安全阀性能试验方法GB12243－89弹簧直接载荷式安全阀GB12244－89减压阀一般要求GB12245－89减压阀性能试验方法GB12246－89先导式减压阀GB12247－89蒸汽疏水阀分类GB12248－89蒸汽疏水阀术语GB12249－89蒸汽疏水阀标志GB12250－89蒸汽疏水阀结构长度GB12251－89蒸汽疏水阀试验方法GB/T13927-92通用阀门压力试验GB/T13932-92通用阀门铁制旋启式止回阀铁制和铜制球阀GB/T15188.1-94阀门的结构长度对焊连接阀门GB/T15188.2-94阀门的结构长度对夹连接阀门GB/T15188.3-94阀门的结构长度内螺纹连接阀门GB/T15188.3-94阀门的结构长度外螺纹连接阀门JB93-91手柄JB94-91扳手JB106-78阀门标志和识别涂漆JB308-75阀门型号编制方法JB309-75闸阀参数JB311-75止回阀参数JB312-75旋塞阀参数JB/T450-92PN16.0~32.0Mpa锻造角式高压阀门，管件，紧固件，技术条件JB451-64杠杆式安全阀技术条件JB610-79疏水阀参数Pg(2500kgf/cm2)阀门型式与基本参数JB1309-73pg(2500kgf/cm2)阀门管件和紧固件技术要求JB1681-75截止阀参数JB1682-75节流阀参数JB1683-75球阀参数JB1684-75蝶阀参数JB1685-75隔膜阀参数JB/T1691-92阀门结构要素阀杆头部尺寸JB1692-91伞行手轮JB1693-91平行手轮JB1694-91阀杆螺母(一)JB1695-91阀杆螺母(二)JB1696-91阀杆螺母(三)JB1698-91阀杆螺母(五)JB1699-91阀杆螺母(四)锁紧螺母(一)JB1700.2-91锁紧螺母(二)JB1701-91阀杆螺母(六)JB1702.1-91轴承压盖(一)JB1702.2-91轴承压盖(二)JB1703-91衬套JB1706-91压套螺母JB1708-91填料压盖JB1709-91T型螺栓JB1712-91石棉填料JB1713-91填料垫(一)JB1716-91填料垫(二)JB/T1717-92阀门结构要素上密封座尺寸JB1718-91垫片(一)JB1719-91垫片(二)JB1720-91垫片(三)JB1721-91垫片(四)JB1726-91阀瓣盖JB1727-91对开圆环JB1728-91止退垫圈JB/T1732-92阀门结构要素锥形密封面尺寸JB/T1733-92阀门结构要素阀体铜密封面尺寸JB/T1734-92阀门结构要素闸板和阀瓣铜密封面尺寸JB1735-91底阀阀瓣密封圈JB1736-91旋启式止回阀阀瓣密封圈JB1737-91旋启式止回阀阀瓣密封圈压板JB/T1738-92阀门结构要素式闸阀阀体闸板导轨和导轨槽尺寸JB/T1739-92阀门结构要素式闸阀阀体密封面间距和角尺寸JB/T1740-92阀门结构要素式闸板密封面尺寸顶心JB1742-91调整垫JB1747-91填料压环JB1749-91氨阀阀瓣JB/T1750-92阀门结构要素氨阀阀体密封面尺寸JB/T1751-92阀门结构要素承插焊连接和配管端部尺寸JB/T1752-92阀门结构要素外螺纹连接端部尺寸JB1753-91接头垫JB1754-91接头JB1755-91接头螺母JB/T1756-92阀门结构要素卡套连接端部尺寸JB1757-91卡套JB1758-91卡套螺母JB1759-91轴套JB1760-91六角螺塞JB1761-91JB/T1762-92阀门结构要素板体尺寸JB2202-77弹簧式安全阀参数JB2203-77弹簧式安全阀结构长度JB2205-77减压阀结构长度JB2206-77减压阀技术条件JB2311-78球阀技术条件JB2765-81阀门名词术语JB2766-92PN16.0~32.0MPA锻造高压阀门结构长度JB/T2768-92PN16.0~32.0MPA管子、管件、阀门端部尺寸JB/T2769-92PN16.0~32.0MPA螺纹法兰JB/T2770-92PN16.0~32.0MPA接头螺母JB/T2771-92PN16.0~32.0MPA接头JB/T2772-92PN16.0~32.0MPA盲板JB/T2773-92PN16.0~32.0MPA双头螺柱JB/T2774-92PN16.0~32.0MPA阶端双头螺柱及螺孔尺寸JB/T2775-92PN16.0~32.0MPA螺母JB/T2776-92PN16.0~32.0MPA透镜垫JB/T2777-92PN16.0~32.0MPA无孔透镜垫JB/T2778-92PN16.0~32.0MPA管件和紧固件温度标记JB2920-81阀门电动装置型式、基本参数和连接尺寸JB2986-81旋塞阀技术条件JB3328-83气瓶阀和管路阀JB3339-83小型医用气瓶框式阀的连接尺寸JB5206.1-91填料压套(一)JB5206.2-91填料压套(二)JB5206.3-91填料压套(三)JB5207-91填料压板JB5208-91隔环JB5209-91塑料填料JB5210-91上密封座JB5211-91闸阀阀座JB/T5296-91通用阀门流量系数和流阻系数的试验方法JB/T5298-91管线用钢制平板闸阀JB/T5299-91通用阀门液控蝶式止回阀JB/T5300-91通用阀门材料JB/T6438-92阀门密封面等离子弧堆焊技术要求JB/T6439-92阀门受压铸钢件磁粉探伤检验JB/T6440-92阀门受压铸钢件射线照相检验JB/T6441-92压缩机用安全阀JB/T6495-92阀门结构要素闸板(或阀瓣)T型槽尺寸JB/T6496-92阀门结构要素填料函尺寸JB/T6497-92阀门结构要素阀杆端部尺寸JB/T6498-92阀门结构要素阀瓣与阀杆连接槽尺寸JB/T6899-93阀门的耐火试验JB/T6900-93排污阀JB/T6901-93封闭式眼睛阀JB/T6902-93阀门铸钢件液体渗透检查方法JB/T6903-93阀门锻钢件超声波检查方法JB/T6904-93气瓶阀的检验与试验JB/T7248-94阀门用低温钢铸件技术条件JB/T7744-95阀门密封面等离子弧堆焊用合金粉末JB/T7745-95管线球阀JB/T7746-95缩径锻钢阀门JB/T7747-95针形截止阀JB/T7748-95阀门清洁度和测定方法JB/T7749-95低温阀门技术条件JB/T7927-95阀门铸钢件外观质量要求JB/T7928-95通用阀门供货要求闸阀静压寿命试验规程JB/Z244-85截止阀静压寿命试验规程JB/Z245-85旋塞阀静压寿命试验规程JB/Z246-85球阀静压寿命试验规程JB/Z247-85阀门电动装置寿命试验规程JB/Z248-85蝶阀静压寿命试验规程ZBJ16002-87阀门电动装置技术条件ZBJ16004-88减压阀型式与基本参数ZBJ16006-90阀门的试验与检验ZBJ16007-90蒸汽疏水阀技术条件ZBJ16008-90液化石油气设备紧急切断阀技术条件ZBJ16009-90阀门气动装置技术条件JB/T8473-96仪表阀组JB/T8528-97普通型阀门电动装置技术条件JB/T8527-97金属密封蝶阀隔爆型阀门电动装置技术条件JB/T8530-97阀门电动装置型号编制方法JB/T8531-97阀门手动装置技术条件JB/T8670-97YBDF2系列阀门电动装置用隔爆型三相异步电动机技术条件（注：本资料素材和资料部分来自网络，仅供参考。

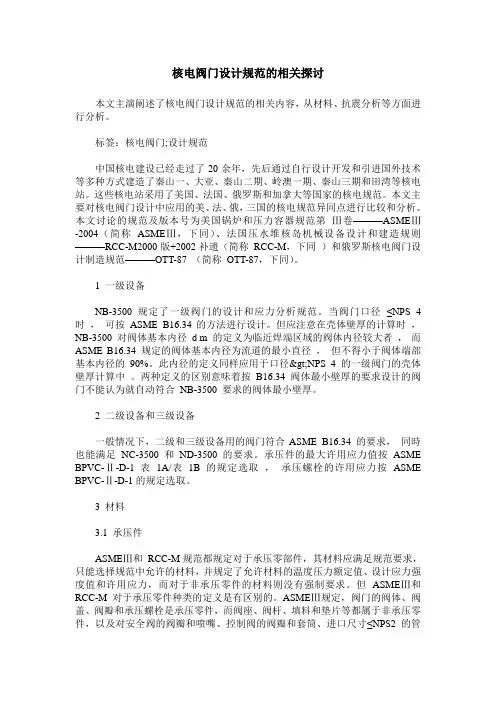

核电阀门设计规范的相关探讨本文主演阐述了核电阀门设计规范的相关内容，从材料、抗震分析等方面进行分析。

标签：核电阀门;设计规范中国核电建设已经走过了20余年，先后通过自行设计开发和引进国外技术等多种方式建造了秦山一、大亚、秦山二期、岭澳一期、秦山三期和田湾等核电站。

这些核电站采用了美国、法国、俄罗斯和加拿大等国家的核电规范。

本文主要对核电阀门设计中应用的美、法、俄，三国的核电规范异同点进行比较和分析。

本文讨论的规范及版本号为美国锅炉和压力容器规范第Ⅲ卷———ASMEⅢ-2004（简称ASMEⅢ，下同）、法国压水堆核岛机械设备设计和建造规则———RCC-M2000版+2002补遗（简称RCC-M，下同）和俄罗斯核电阀门设计制造规范———OTT-87 （简称OTT-87，下同）。

1 一级设备NB-3500 规定了一级阀门的设计和应力分析规范。

当阀门口径≤NPS 4 时，可按ASME B16.34的方法进行设计。

但应注意在壳体壁厚的计算时，NB-3500 对阀体基本内径d m 的定义为临近焊端区域的阀体内径较大者，而ASME B16.34 规定的阀体基本内径为流道的最小直径，但不得小于阀体端部基本内径的90%。

此内径的定义同样应用于口径>NPS 4 的一级阀门的壳体壁厚计算中。

两种定义的区别意味着按B16.34 阀体最小壁厚的要求设计的阀门不能认为就自动符合NB-3500 要求的阀体最小壁厚。

2 二级设备和三级设备一般情况下，二级和三级设备用的阀门符合ASME B16.34 的要求，同時也能满足NC-3500 和ND-3500 的要求。

承压件的最大许用应力值按ASME BPVC-Ⅱ-D-1 表1A/表1B 的规定选取，承压螺栓的许用应力按ASME BPVC-Ⅱ-D-1的规定选取。

3 材料3.1 承压件ASMEⅢ和RCC-M规范都规定对于承压零部件，其材料应满足规范要求，只能选择规范中允许的材料，并规定了允许材料的温度压力额定值、设计应力强度值和许用应力，而对于非承压零件的材料则没有强制要求。

阀门检测标准及阀门的技术要求阀门检测标准及阀门的技术要求文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）阀门检测标准及阀门的技术要求一、总则采购时只明确规格、类别、工压就满足采购要求的作法，在当前市场经济环境里是不完善的。

因为阀门制造厂家为了产品的竞争，各自均在阀门统一设计的构思下，进行不同的创新，形成了各自的企业标准及产品个性。

因此在阀门采购时较详尽的提出技术要求，与厂家协调取得共识，作为阀门采购合同的附件是十分必要的。

1.1正确选用阀门的意义正确选用阀门，对保证装置安全生产，提高阀门使用寿命，满足装置长周期运行是至关重要的。

许多阀门事故的主要原因是阀门的选用不当，如在严寒地区使用了铸铁阀门，因油中含水积于阀体中，冬季结冻很容易冻裂阀门。

在一些泵体出口阀门中，由于某些原因，所需流程较低而配用泵功率较大的场合，常常采用关小阀门来调节流量的办法。

操作时，由于闸阀板局部打开，产生振动，加速了闸板与阀座密封表面的磨损，很容易造成阀门泄露。

另外，阀门质量的好坏对生产使用也有很大影响。

1.2选用阀门的原则（1）可靠性生产要求连续、平稳、长周期运行。

因此，要求采用的阀门应有高的可靠性，安全系数大，不能因为阀门故障造成重大生产安全及人身伤亡事故；满足装置长周期运行的要求，长周期连续生产就是效益；另外，减少或避免由于阀门引起的“跑、冒、滴、漏”，创建清洁、文明工厂。

（2）满足工艺生产要求阀门应满足操作介质、压力温度及用途需要，这也是阀门选用最基本的要求。

例如需要阀门起超压保护作用，排放多余介质的，应选用安全阀、溢流阀；需要防止操作过程中介质回流的，应采用止回阀；需要自动排除蒸汽管道和设备中不断产生的冷凝水、空气及其他不可冷凝性气体，同时又要阻止蒸汽逸出的，应选用疏水阀。

另外，对有腐蚀介质，应选用耐腐蚀材料阀体。

（3）操作、安装、检（维）修方便阀门安装好后，应能使操作人员正确识别阀门方向、开度标志、指示信号，便于及时果断地处理各种应急故障。

核级阀门规范标准介绍核级阀门规范标准介绍3核级阀门规范标准介绍.txt曾经拥有的不要忘记；不能得到的更要珍惜；属于自己的不要放弃；已经失去的留作回忆。

本文由kitgain 贡献ppt文档可能在WAP端浏览体验不佳。

建议您优先选择TXT，或下载源文件到本机查看。

核级阀门规范标准介绍一、国际核电规范体系简介I、国际主要核电标准体系：、国际主要核电标准体系：ASME（美国）RCC－M（法国）ПНА□Г（俄国）CSA（加拿大）JIS （日本）DIN（德国）一、国际核电规范体系简介II、ASME体系介绍：、体系介绍：体系介绍一．概述《ASME规范》是最为广泛，内容最为详尽的一部关于锅炉及压力容器规范。

其制订的目的在于提供控制设计．制造和检验等质量的有关规则。

于1914正式颁发以来，六十年代开始，每三年修订一次，中文版最新为95版。

一、国际核电规范体系简介二、“ASME规范”的总体结构和内容至最新的1995年版形成了共十一卷二十二册的规范，按次序列表如下：第Ⅰ卷动力锅炉第Ⅱ卷材料技术条件第III卷核动力装置设备NCA分卷―第一册及第二册的总要求第Ⅳ卷采暖锅炉一、国际核电规范体系简介第Ⅴ卷第Ⅵ卷第Ⅶ卷第Ⅷ卷第Ⅸ卷第Ⅹ卷第Ⅺ卷无损检验采暖锅炉维护和运行的推荐规程动力锅炉维护推荐规程压力容器焊缝及钎焊评定玻璃纤维增强塑料压力容器核动力装置设备在役检查规则一、国际核电规范体系简介三、第Ⅲ卷核动力装置设备NCA分卷总的要求(包括第一册和第二册) 第一册NB分卷一级设备NC分卷二级设备ND分卷三级设备NE分卷MC级设备NF分卷设备支承结构NG分卷堆芯支承结构附录第二册混凝土反应堆容器及安全壳规范一、国际核电规范体系简介III、法国“RCC－M”规则一、概述于1980年首次发布，目前最新版本为2000年版。

“RCC－M”规则是借鉴于ASME“锅炉压力容器规范”第三卷“核动力装置设备”的NB，NC，ND，NG和NF分卷的有关内容，同时吸收法国在核电工业发展实践中的积累的经验和成果而制订出来的。

核电阀门的技术要求内容来源自网络核电阀门，由于其使用工况特殊、复杂、恶劣，加之量大面广，故其要求较高。

1、核电阀门工作条件：核电阀门除了其工况环境错综复杂之外，其输送介质的放射性和温度、压力等级的苛刻性也是很特殊的。

核电阀门输送的介核电阀门，由于其使用工况特殊、复杂、恶劣，加之量大面广，故其要求较高。

1、核电阀门工作条件：核电阀门除了其工况环境错综复杂之外，其输送介质的放射性和温度、压力等级的苛刻性也是很特殊的。

核电阀门输送的介质主要为：饱和蒸汽、冷凝水、放射性水蒸汽重水、辐照腐蚀物、放射性介质、稀硫酸和碱液、二氧化碳、钠、氦、油、真空等各种流体介质。

一回路上的大通径阀门工作条件是最复杂的，在现阶段核动力装置上的蒸汽参数比热电厂的蒸汽参数（压力22.5MPa、温度565℃）要低，但核电厂运行条件却复杂得多。

在液态金属冷却剂的快中子反应堆装置上，蒸汽参数为最高（汽轮机前的蒸汽温度为600℃，压力为14.0MPa）。

2．核电阀门常见故障类型在核电站系统中运行的阀门，最常见的故障类型有如下四种：① 阀杆泄漏② 阀座泄漏③ 执行机构选配过大和关闭力矩过高引起的密封面损坏④ 外泄漏3．核电阀门技术要求根据核电阀门运行的实际工况，核电阀门其技术特点和要求比火力发电阀门更高。

核电阀门的技术要求除了阀门常规的技术要求外，还要着重考虑介质中杂质的污染、环境温度、运行温度、环境湿度、放射性、直流电源及电压波动、有关地震和振动条件下稳定性的技术要求、安全等级等等。

① 核电阀门的设计a）强度设计核电阀门设计中，强度计算是必不可少的。

除常规的强度计算、有限元分析和抗震计算分析外，对核安全1级的阀门，还要求进行：一次薄膜应力的极限计算、一次薄膜应力＋弯曲应力的极限计算、与回路启——停循环有关的一次加二次应力变化幅度的极限计算、除回路中启——停工况以外的一次加二次应力的变化幅度极限计算、疲劳性能分析。

b）结构设计由于核电系统输送介质大多带有放射性，不允许有任何泄漏，故结构设计中阀门的填料、波纹管、阀座的密封结构设计尤为重要（阀体的形状设计，规定在ASME标准中）。

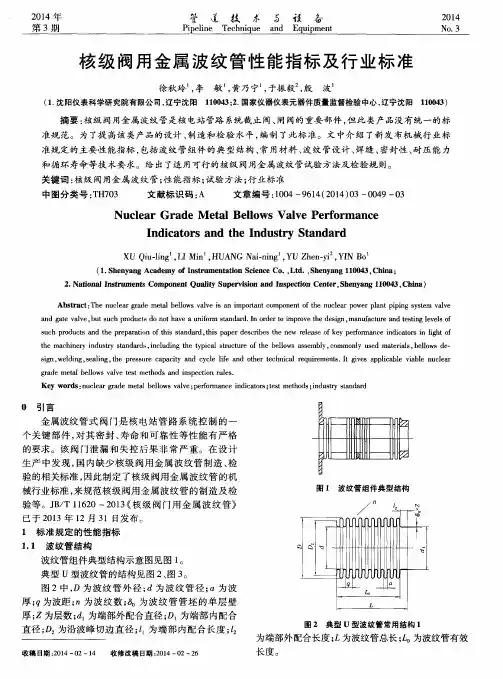

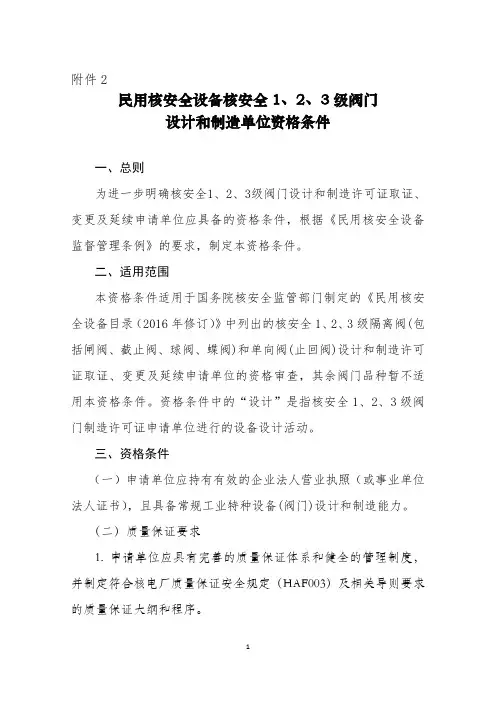

附件2民用核安全设备核安全1、2、3级阀门设计和制造单位资格条件一、总则为进一步明确核安全1、2、3级阀门设计和制造许可证取证、变更及延续申请单位应具备的资格条件，根据《民用核安全设备监督管理条例》的要求，制定本资格条件。

二、适用范围本资格条件适用于国务院核安全监管部门制定的《民用核安全设备目录（2016年修订）》中列出的核安全1、2、3级隔离阀(包括闸阀、截止阀、球阀、蝶阀)和单向阀(止回阀)设计和制造许可证取证、变更及延续申请单位的资格审查，其余阀门品种暂不适用本资格条件。

资格条件中的“设计”是指核安全1、2、3级阀门制造许可证申请单位进行的设备设计活动。

三、资格条件（一）申请单位应持有有效的企业法人营业执照（或事业单位法人证书），且具备常规工业特种设备(阀门)设计和制造能力。

（二）质量保证要求1.申请单位应具有完善的质量保证体系和健全的管理制度，并制定符合核电厂质量保证安全规定（HAF003）及相关导则要求的质量保证大纲和程序。

2.申请单位应建立健全质量保证组织机构，配备足够的质量验证人员，并保证其组织独立性和充分的权力。

3.申请单位应开展核安全文化建设，促进质量保证体系有效运行，强化质量过程控制，保守处理质量问题，确保民用核安全设备质量和可靠性。

（三）人员配置要求1．申请单位应配备与拟从事活动相适应的相应专业技术人员，如设计、制造、焊接、材料、机加工、热处理、无损检验、理化检验、质量保证等专业技术人员。

2．申请单位技术负责人（总工程师、技术副总经理、技术总监等）应具有高级技术职称，且具有10年以上阀门设计和制造经历，或相关专业本科及以上学历，且具有15年以上阀门设计和制造经历。

3．申请单位设计负责人应具有3年以上设计批准（或审定）经历，且至少主持过5项核安全1、2、3级阀门或核设施中非核级阀门设计工作。

4．申请单位各主要制造环节（如机加工、焊接、热处理、检验、试验等）的负责人应具有本专业中级（或以上级别）技术职称或理工类本科毕业满5年、理工类专科毕业满8年，且长期从事本专业相关工作。

如何识别法国标准的核岛阀门：1．RIN号这些核级阀门，是由十几个供应商提供，虽然类型不同，功能各异，但它们都遵守同一标识和辨认标准，即“国际标识符号”（National Identification Mark）。

1982年出版的《法国核电技术规范文件》规定以3组字母分别代表不同的特征和标准来定则阀门，即就阀门本身而言，相同的RIN号阀门可以互相替代，对于特殊用途和要求的阀门也要用规定的字母来表示。

例如现有一个阀门，它的RIN号为：S J U S W B 0025 FG* S J U S W B为第1组字母，给出了阀门的结构类型，阀体材料，压力等级，密封面材料，和与回路管道的连结方式以及法国核级设备标准RCCM等级的阀门基本信息。

* 0025 为第2组字母，给出了阀门公称通径；* FG 为第3组字母，给出了阀门的特殊要求，如气动，电动，限位开关；等；第3组字母如是空的，既为手动操作；还有些插在RIN号之间的字母，表示有无引漏装置或远距离手动操作。

按照阀门的RIN号，去对《核岛阀门编码代号表》就可以很快把握住了想要得到的信息2．RIN号表：（各组字母的注释）第1组字母的第1个字母----表示阀门类型：a）隔离阀门类：C-有弹性的单闸板阀； P -碟型阀； S -截止阀；K-楔型双闸板阀； M-隔膜阀； W-带楔块平行双闸板阀V-带弹簧平行双闸板阀； T-球型阀b）止回阀门类：N-旋启式止回阀； H-升降式止回阀； O-球芯止回阀；D-膜式止回阀；c）安全释放阀类：E-排向封闭系统的安全阀；L-排向大气的安全阀；F-疏水阀；d）控制阀类：Z-旋转型控制阀； R-线性调节阀； Y-等百分比调节阀；U-针型阀； I-减压阀； Q-背压阀；B碟形控制阀；； A-笼式控制阀； X-特殊控制阀；第1组字母的第2个字母----表示阀体材料：A-非合金钢或低合金钢； C-钢(0.5—25%Cr/0.5%Mo)；K-钢(2.26Cr/0.1%Mo)； M-Z2CN18-10(304L)N- Z2CN17-12(316L);I- Z3CN20-0.9M /Z6CH18-10(304)/ Z6CH19-10NS(304);J-Z3CN19-10M/Z6CH17-12(316)/Z5CH17-12(316)/Z6CH18-12NS(316);H- Z8CNT18-11(321)/ Z8CNNb18-11(347)/ Z8CNDT18-12/ Z8CNDN18-12;X-其他； P-铅； S-塑料； L-黄铜； B-青铜； Y-不锈纲特殊钢；第1组字母的第3个字母----表示阀门压力级别：V—2500磅级； U--1500磅级； T--900磅级； S--600磅级；R--400磅级； P--300磅级； N--150磅级；低压级别C--最高工作压力16 bar (20°C); B--最高工作压力10 bar (20°C);A--最高工作压力6 bar (20°C); X—中间压力级第1组字母的第4个字母----表示阀门密封面材料：阀座密封材料/阀瓣密封材料阀座密封材料/阀瓣密封材料A 同阀体/同阀体B 青铜/青铜C 同阀体/青铜D 同阀体/不锈钢E 同阀体/黄铜F 同阀体/橡胶G 同阀体/钴鉻钨 H 同阀体/四氟J 同阀体/特殊 I 不锈钢/不锈钢K 不锈钢/钴鉻钨 L 黄铜/黄铜M 橡胶/黄铜 N 不锈钢/橡胶O 橡胶/不锈钢 P 钴鉻钨/不锈钢Q 不锈钢/特殊 R 橡胶/同阀体S 钴鉻钨/钴鉻钨 U 钴鉻钨/特殊V 特殊/不锈钢 Z 四氟/不锈钢Y 不锈钢/四氟 X 特殊/特殊W 特殊/钴鉻钨第1组字母的第5个字母----表示阀门与回路管道的连结方式：B—法兰连结 T—螺纹式连结W—承插焊连结 J—法兰和密封焊S—对接焊 X—特殊式连结第1组字母的第6个字母----表示阀门的RCCM等级：A--RCCM（1级）； B--RCCM（2级）； C--RCCM（3级）；I--RCCM（1级/安全壳隔离）； J-- RCCM（2级/安全壳隔离）；F—可靠性（常规阀F1）； G--可靠性（常规阀F2）； H可靠性（常规阀F3）第2组数字----表示阀门的公称通径：0020=DN20； 0050=DN50； 0100=DN100等等第3组字母的第1个字母----表示阀本体的特殊设计：N—缩口（限流）设计； V—带特殊润滑脂的真空用填料涵；W—带液体压力密封的真空用填料涵； R--带引漏管的填料涵；S—带波纹管式阀杆密封； D—非金属弹性材料隔膜；L—金属隔膜； X—其他特征； M—空气和水密封； T—闸板上带稳流孔；第3组字母的第2个字母----表示阀门的特征：P—Y型（3通阀体设计）； K—手动楔形止回阀； A—带电动驱动装置；J—带气动头（自动打开）； F--带气动头（自动关闭）； U—带液动装置（失液自动打开）；G--带液动装置（失液自动关闭）； Z—带旁通回路； H—三通（或多通）阀；O—双阀瓣止回阀； Y—有远距离机械操作装置； G—带限位开关。
