中国KSB阀门介绍及各种阀门优缺点参数详解

KSB China Valves Performance Review 2010
二、定义（Designation）
(3)内件（Trim）：阀瓣（闸板、蝶板、球）密封面、阀座密封面、阀杆（销轴）、上密封座 及与介质接触的小零件 。按照ANSI API标准，KSB美标GGC阀门常用材料内件列表如下： 内件号 1 8 5 阀瓣密封面 1Cr13 1Cr13 Hard Face(STL.6) 阀座密封面（含上密封座） 1Cr13 Hard Face（STL.6） Hard Face (STL.6) 阀杆 1Cr13 1Cr13 1Cr13
法兰连接
对焊连接
承插焊连接
KSB China Valves Performance Review 2010
二、定义（Designation）
(5)驱动方式介绍：目前KSB有手动操作、电动执行机构操作、气动执行机构操作和液动执行机 构操作四种驱动方式。 选用执行机构要素有：阀门上部连接法兰、阀门全行程转圈数、最大操作扭矩、驱动轴套方式
适用温度范围 °C
适用介质
华氏温度(F)与摄氏温度(℃)换算公式：℃=(F-32)/1.8 例如：(1000F-32)/1.8=537.8 ℃
KSB China Valves Performance Review 2010
二、定义（Designation）
(5)连接方式介绍：指与管道连接方式，主要有法兰连接、对焊连接、承插焊连接三种，其他 我们公司用到的还有螺纹连接、凸耳连接和对夹式连接。
球阀和蝶阀的内件材料编号按照工厂的厂标。
KSB China Valves Performance Review 2010
二、定义（Designation）
(4)常用材料介绍：
ASTM铸件 ASTM锻件 对应中国牌号 近似德国牌号DIN 碳钢 A216 WCB A105 20 P250 GH ， GP240GH ， P265GH 低温碳钢 A352 LCB A352 LCC A350 LF2 A350 LF2 16Mn 16Mn 高温合金钢 WB36 A217 WC1 A217 WC6 A217 WC9 A182 F1 A182 F11 A182 F22 15CrMo 10Cr2Mo1 16Mo3 13CrMo4-5 10CrMo9-10 -10~450 -29~450 -29~593 -29~593 高温介质 高温介质 高温介质 高温介质 -46~343 -46~343 低温介质 低温介质 -29~427 水、液化气体、蒸汽、油品、天然气 适用温度范围 °C 适用介质
KSB China Valves Performance Review 2010
二、定义（Designation）
(5)驱动方式介绍：
连接局部图
闸阀连接电动执行机构
蝶阀连接气动执行机构
KSB China Valves Performance Review 2010
三、KSB集团内的三大阀门品牌
KSB集团内的三大阀门品牌 Three Valve Brands under one Roof
Ball valves 球阀 Strainers 过滤器 Line blind valve水压试验 堵阀 Speical valve 特殊阀门 Control valve 调节阀
Diaphragm valves 隔膜阀 Pneumatic actuators 气动执行机构
KSB能够提供完整的工业解决方案 KSB can provide the complete solution.
KSB China Valves Performance Preview 2010
Biblioteka Baidu
二、定义（Designation）
(2) 压力温度额定值（Class or PN）:一般我们称为压力等级，是指在指定温度下用表压表示的最 大许用工作压力。它只是一个承压范围，说明该规格阀门的承压能力，本身没有实际的数值 意义。目前我们主要按照Class和PN来表示。压力温度额定值的选择必须基于用户给定的设 计压力和温度，工作压力和温度仅作为参考数值。 按照ASME B 16.34，可分为标准磅级、专用磅级、限定磅级。
A217 C5
A217 C12 A217 C12A
A182 F5
A182 F9 A182 F91
1Cr5Mo
-29~593
-29~593 X10CrMoVNb9-1 -29~610
腐蚀性高温介质
高硫氧化性介质 高硫氧化性介质
KSB China Valves Performance Review 2010
• Specialised valves. 特殊阀门
Valves for extreme pressures and temperatures are our know-how. 高温，高压阀门的设计是我们的主要优势
Applications / 应用领域
• Feed-water system, boiler, turbine island, cooling / condensate system
目前KSB美标阀门所生产的阀门的压力等级如下： 标准磅级：Class150 Class300 Class600 限定磅级：Class800 Special class2500
专用磅级：Special class900
Special class1500
按照EN DIN标准，可以分为PN25 PN40 PN63 PN160 PN250 PN320 PN500，应用于目前 欧洲标准的阀门。
Training class 1: Valve general introduction and Application
Prepared by P and A energy department, Shanghai, Nov., 2010
1 1
I Company Presentation I January 2010
实际工作中，阀门上部连接法兰有ISO5210标准F10、F14、F16、F25、F30等几种； 阀门全行程转圈数、最大操作扭矩：可以从工厂给出的计算公式或者P/A工程师给出； 驱动轴套方式：按照ISO5210有A型、B1型、B2型、B3型；蝶阀和球阀按照ISO5211有键槽型 、方头型等多种。 以上四个关键要素必须严格细致，否则可能导致采购执行机构与阀门无法连接。
二、定义（Designation）
(1)公称通径（Size）：公称通径指阀门或者管道的公称内径；该数值是用作参考的经过圆整的 数字，与加工尺寸的数值不完全等同。公称通径DN与英寸的关系如下： 英寸 1/4 3/8 1/2 3/4 1 1-1/4 1-1/2 2 2-1/2 3 4 毫米 8 10 15 20 25 32 40 50 65 80 100 公称通径不代表具体阀门阀座的尺寸，ANSI标准阀门与阀座的实际尺寸见 ASME B 16.34
Gate valves 闸阀 Butterfly valves 蝶阀 Actuators / positioners 执行机构/定位器 安全壳隔离阀 Remote control systems 遥控系统
Globe valves 截止阀 High pre-heater 3 way valve 三通阀 Check valves止回阀
KSB China Valves Performance Preview 2010
目录
一、阀门种类
二、阀门定义介绍
三、KSB集团旗下主要阀门品牌介绍 四、KSB阀门应用领域简单介绍
KSB China Valves Performance Preview 2010
一、阀门种类

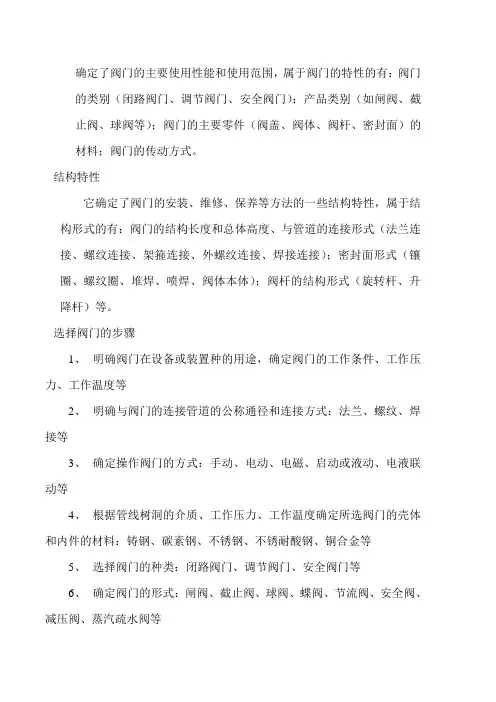

阀门是流体输送系统中的控制部件，具有截止、调节、导流、防止逆流、稳压、分流或溢流泄 压等功能。阀门可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射 性介质等各种类型流体的流动。 根据阀门的结构原理，可以分为
二、定义（Designation）
(4)常用材料介绍：
ASTM铸件 ASTM锻件 对应中国牌号 近似德国牌号DIN
马氏体不锈钢 A217 CA15 A182 F6a 1Cr13 奥氏体不锈钢（C≤0.08） A351 CF8 A351 CF8M A182 F304 A182 F316 0Cr18Ni9 0Cr18Ni12Mo2Ti -196~537 -196~537 超低碳奥氏体不锈钢（C≤0.03） A351 CF3 A351 CF3M A182 F304L A182 F316L 00Cr18Ni10 00Cr18Ni14Mo2 -196~427 -196~454 腐蚀性介质，超低温工况 腐蚀性介质，超低温工况 腐蚀性介质，超低温工况 腐蚀性介质，超低温工况 -29~371 450°C以上强度比304低
KSB China Valves Performance Preview 2010
一、阀门种类
截止阀

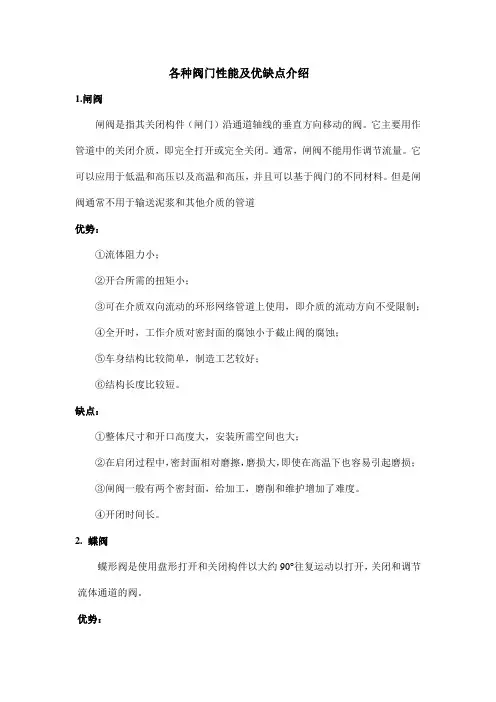

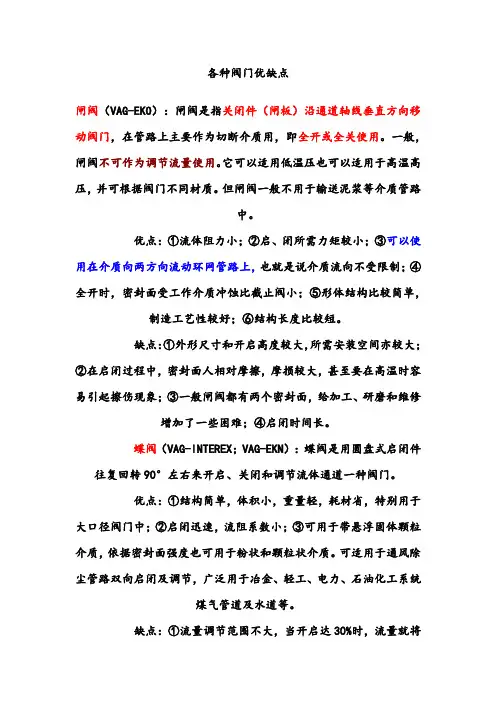

闸阀
旋启式止回阀
蝶阀
KSB China Valves Performance Preview 2010
一、阀门种类
浮动球阀
MIL调节阀
KSB China Valves Performance Preview 2010
(1)截门阀：关闭件沿着阀座中心上下移动，如截止阀、隔膜阀；
(2)闸门形：关闭件沿着垂直阀座中心上下移动，如闸阀； (3)旋启阀：关闭件围绕阀座外的轴旋转，如旋启式止回阀； (4)蝶 (5)球 阀：关闭件的圆盘，围绕阀座内的轴旋转； 阀：关闭件球围绕球心旋转；
(6)调节阀：关闭件沿着垂直阀座中心上下移动； (7)特殊阀门：过滤器，三通阀，角阀，堵阀等。
KSB China Valves Performance Review 2010
四、KSB阀门应用领域简单介绍，Energy 电力行业阀门……
We supply 我们的产品系列
• Gate and globe valves 闸阀，截止阀 MAMMOUTH ISORIA ®
®
• Butterfly valves 蝶阀 • Actuators 执行机构
给水系统，锅炉，汽机岛，冷却循环水
NORI ® ZTS / SICCA ® • Fossil-fuelled as well as nuclear power stations 热电站及核电站
