大工12秋《电力系统继电保护实验》实验报告 含答案

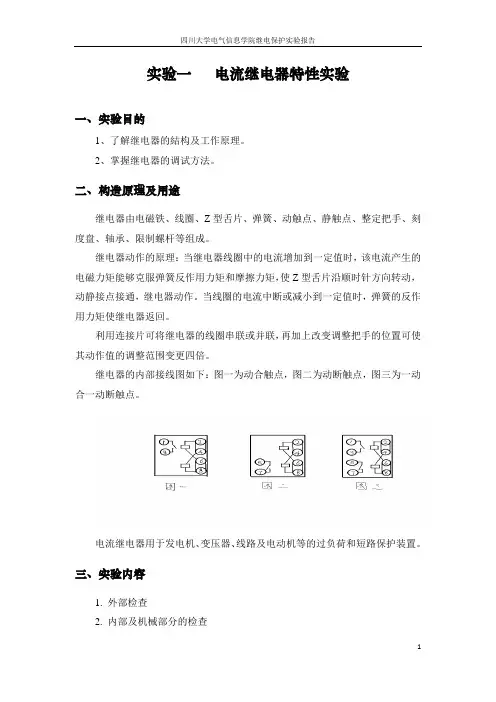

网络高等教育《电力系统继电保护》实验报告学习中心：陕西咸阳礼泉奥鹏学习中心层次：专升本专业：电气工程及其自动化年级： 16年秋季学号： 151547409401学生姓名：刘洁实验一电磁型电流继电器和电压继电器实验一、实验目的1. 熟悉DL型电流继电器和DY型电压继电器的的实际结构，工作原理、基本特性；2. 学习动作电流、动作电压参数的整定方法。

二、实验电路1．过流继电器实验接线图2.低压继电器实验接线图三、预习题1. DL-20C系列电流继电器铭牌刻度值，为线圈_并联_时的额定值；DY-20C系列电压继电器铭牌刻度值，为线圈_串联_时的额定值。

(串联，并联)2.电流继电器的返回系数为什么恒小于1？电流继电器是过流动作，小于整定值后返回；为了避免电流在整定值附近时导致继电器频繁启动返回，一般要设一个返回值，例如0.97，电流小于0.97才返回。

因此返回值要小于1四、实验内容1．电流继电器的动作电流和返回电流测试表一过流继电器实验结果记录表2．低压继电器的动作电压和返回电压测试表二低压继电器实验结果记录表五、实验仪器设备六、问题与思考1．动作电流（压），返回电流（压）和返回系数的定义是什么？答：动作电流（压）--是保护动作的最小电流（压）；返回电流（压）--使保护装置停止动作的电流（压）；返回系数--返回电流（压）/动作电流（压）一般小于12．返回系数在设计继电保护装置中有何重要用途？答：返回系数是确保保护选择性的重要指标，重要用途是让不该动作的继电器及时返回,使正常运行的部分系统不被切除。

实验二电磁型时间继电器和中间继电器实验一、实验目的1. 熟悉时间继电器和中间继电器的实际结构、工作原理和基本特性；2. 掌握时间继电器和中间继电器的的测试和调整方法。

二、实验电路1．时间继电器动作电压、返回电压实验接线图2．时间继电器动作时间实验接线图3．中间继电器实验接线图4．中间继电器动作时间测量实验接线图三、预习题影响起动电压、返回电压的因素是什么？电压继电器线圈在通电额定电压时，由于衔铁原来处于打开状态，将衔铁吸合动作，需要较大的吸合电流（比吸合后的保持电流大好几倍）才能产生足够的磁场吸力。

网络高等教育《电力系统继电保护》实验报告学习中心：层次：专科起点本科专业：年级：学号：学生姓名：实验一电磁型电流继电器和电压继电器实验一、实验目的1、熟悉DL型电流继电器和DY型电压继电器的实际结构，工作原理、基本特性；2、学习动作电流、动作电压参数的整定方法。

二、实验电路1．过流继电器实验接线图2.低压继电器实验接线图三、预习题1.过流继电器线圈采用___并联___接法时，电流动作值可由转动刻度盘上的指针所对应的电流值读出；低压继电器线圈采用__串联____接法时，电压动作值可由转动刻度盘上的指针所对应的电压值读出。

(串联，并联)2. 动作电流（压），返回电流（压）和返回系数的定义是什么？1、使继电器返回的最小电压称为返回电压，使继电器动作的最大电压称为动作电压，返回电压与动作电压之比称为返回系数。

2、使继电器动作的最小电流称为动作电流，使继电器返回的最大电流称为返回电流，返回电流与动作电流之比称为返回系数。

四、实验内容1．电流继电器的动作电流和返回电流测试表一过流继电器实验结果记录表2．低压继电器的动作电压和返回电压测试表二低压继电器实验结果记录表五、实验仪器设备六、问题与思考1．电流继电器的返回系数为什么恒小于1？由于有摩擦力矩和剩余力矩的存在，使得返回量小于动作量。

根据返回力矩的定义，返回系数恒小于1.2．返回系数在设计继电保护装置中有何重要用途？返回系数是确保保护选择性的重要指标，让不该动作的继电器及时返回，使正常运行的部分系统不被切除。

3. 实验的体会和建议通过实验对动作电流（压），返回电流（压）和返回系数以及返回系数在设计继电保护装置的用途、电流继电器的返回系数有了更深刻的了解。

实验二电磁型时间继电器和中间继电器实验一、实验目的1、熟悉时间继电器和中间继电器的实际结构、工作原理和基本特性；2、掌握时间继电器和中间继电器的测试和调整方法。

二、实验电路1．时间继电器动作电压、返回电压实验接线图2．时间继电器动作时间实验接线图3．中间继电器实验接线图4．中间继电器动作时间测量实验接线图三、预习题影响起动电压、返回电压的因素是什么？1、剩余力矩的大小，2、衔铁与铁芯之间的气隙大小，3、可动部分的摩擦力矩。

一、实验目的1. 了解电力系统继电保护的基本原理和作用。

2. 熟悉继电保护装置的组成和结构。

3. 掌握继电保护装置的调试和实验方法。

4. 培养实验操作能力和分析问题、解决问题的能力。

二、实验原理电力系统继电保护是利用继电器等元件对电力系统中的故障进行检测、判断和动作的一种自动保护装置。

其主要原理是根据电力系统故障时出现的电气量（如电流、电压、频率等）的变化，通过继电保护装置的动作，实现对故障的切除或报警，从而保证电力系统的安全稳定运行。

三、实验仪器与设备1. 继电保护实验装置2. 电流表、电压表、频率表3. 调压器、开关、导线等4. 实验记录表格四、实验内容1. 继电保护装置的组成与结构（1）实验目的：了解继电保护装置的组成和结构。

（2）实验步骤：1. 观察继电保护实验装置的组成，包括继电器、接触器、开关、电流表、电压表、频率表等。

2. 分析各元件的作用和连接方式。

3. 根据实验要求，搭建实验电路。

2. 继电保护装置的调试（1）实验目的：掌握继电保护装置的调试方法。

（2）实验步骤：1. 根据实验要求，设置继电保护装置的动作值、返回值等参数。

2. 通过调节调压器，使电流、电压、频率等电气量达到设定值。

3. 观察继电保护装置的动作情况，记录实验数据。

3. 继电保护装置的实验（1）实验目的：掌握继电保护装置的实验方法。

（2）实验步骤：1. 搭建实验电路，接入电流表、电压表、频率表等测量元件。

2. 根据实验要求，设置故障情况（如短路、过载等）。

3. 观察继电保护装置的动作情况，记录实验数据。

4. 分析实验数据，验证继电保护装置的性能。

五、实验结果与分析1. 继电保护装置的组成与结构通过实验，我们了解了继电保护装置的组成和结构，包括继电器、接触器、开关、电流表、电压表、频率表等。

各元件的作用和连接方式如下：- 继电器：实现电气量的检测和动作。

- 接触器：实现电路的接通和断开。

- 开关：实现电路的控制。

- 电流表、电压表、频率表：测量电气量。

电力系统继电保护实验实验报告一、实验目的电力系统继电保护是保障电力系统安全稳定运行的重要技术手段。

本次实验的目的在于通过实际操作和观察，深入理解继电保护的原理、功能和动作特性，掌握继电保护装置的调试和测试方法，提高对电力系统故障分析和处理的能力。

二、实验设备1、继电保护测试仪2、模拟电力系统实验台3、各种类型的继电保护装置，如过流继电器、差动继电器、距离继电器等4、示波器、万用表等测量仪器三、实验原理1、过流保护过流保护是根据线路或设备中的电流超过预定值时动作的保护原理。

当电流超过整定值时，过流继电器启动，经过一定的延时后，发出跳闸信号，切断故障线路或设备。

2、差动保护差动保护是基于被保护设备两端电流的差值来判断是否发生故障。

正常运行时，两端电流差值很小；当发生内部故障时，差值会显著增大，超过整定值时，差动继电器动作。

3、距离保护距离保护是根据测量故障点到保护安装处的阻抗来确定保护动作的。

通过测量电压和电流的比值，计算出阻抗值，与整定值比较，判断是否动作。

四、实验内容及步骤1、过流保护实验（1）按照实验接线图将过流继电器、模拟负载和电源连接好。

（2）设置过流继电器的整定值，例如 12 倍额定电流。

（3）逐渐增加负载电流，观察过流继电器的动作情况，记录动作电流和动作时间。

2、差动保护实验（1）将差动继电器与模拟变压器的两侧绕组连接。

（2）在变压器正常运行和内部故障情况下，测量两侧电流，观察差动继电器的动作情况。

3、距离保护实验（1）在模拟电力系统实验台上设置不同的故障点和故障类型。

（2）使用继电保护测试仪向距离保护装置施加电压和电流信号。

（3）观察距离保护装置的动作情况，记录动作距离和动作时间。

五、实验数据及分析1、过流保护实验数据｜负载电流（A）｜动作电流（A）｜动作时间（s）｜｜｜｜｜｜ 10 ｜未动作｜｜｜ 12 ｜ 125 ｜ 05 ｜｜ 15 ｜ 152 ｜ 03 ｜分析：实验结果表明，过流继电器在电流超过整定值时能够可靠动作，动作时间符合设定的延时要求。

电力系统继电保护》实验报告实验一：电磁型电流继电器和电压继电器实验实验目的：1.熟悉DY型电压继电器和DL型电流继电器的结构、工作原理和基本特性。

2.研究动作电流、动作电压参数的整定方法。

实验电路：1.过流继电器实验接线图2.低压继电器实验接线图预题：1.过流继电器线圈采用串联接法时，电流动作值可由转动刻度盘上的指针所对应的电流值读出；低压继电器线圈采用并联接法时，电压动作值可由转动刻度盘上的指针所对应的电压值读出。

2.动作电流（压）、返回电流（压）和返回系数的定义是什么？答：在电压继电器或中间继电器的线圈上，从逐步升压到继电器动作的这个电压是动作电压；继电器动作后再逐步降低电压，到继电器动作返回的这个电压是返回电压。

返回电流与启动电流的比值称为继电器的返回系数。

实验内容：1.电流继电器的动作电流和返回电流测试表一：过流继电器实验结果记录表整定电流I（安）测试序号实测起动电流I dj 实测返回电流I fj 返回系数K f 起动电流与整定电流误差%2.7A 1 2.66A 2.37A 0.83 1.00 4.665.4A 2 2.76A 2.35A 0.87 1.04 4.64线圈接线方式为：1串联接法，2并联接法。

2.低压继电器的动作电压和返回电压测试表二：低压继电器实验结果记录表整定电压U（伏）测试序号实测起动电压U dj 实测返回电压U fj 返回系数K f 起动电压与整定电压误差%24V 1 23.2V 28.4V 1.24 0.96 4.2848V 2 23.4V 28.8V 1.28 0.97 4.82线圈接线方式为：1串联接法，2并联接法。

实验仪器设备：控制屏、EPL-20A、EPL-04、EPL-12、EPL-11、EPL-13、EPL-05.问题与思考：无。

3、掌握功率方向电流保护的整定方法；4、掌握实际操作中功率方向电流保护的接线方法。

二、实验原理功率方向继电器是一种用于检测电源供电方向的继电器。

第1篇一、实验目的1. 理解电力系统继电保护的基本原理和作用。

2. 掌握继电保护装置的组成、工作原理及调试方法。

3. 熟悉继电保护装置在实际电力系统中的应用和运行维护。

二、实验原理电力系统继电保护是一种自动装置，用于检测电力系统中的故障，并在故障发生时迅速切断故障电路，以保护电力系统的安全稳定运行。

继电保护装置由测量元件、执行元件和逻辑元件组成。

1. 测量元件：测量元件用于检测电力系统中的电流、电压、功率等参数，并将测量结果传递给执行元件。

2. 执行元件：执行元件根据测量元件传递的信号，实现对断路器等设备的控制，从而切断故障电路。

3. 逻辑元件：逻辑元件用于对测量元件传递的信号进行处理，实现对保护装置的协调和优化。

三、实验内容1. 继电保护装置的组成与原理- 学习继电保护装置的组成和各部分的功能。

- 理解继电保护装置的工作原理，包括测量、执行和逻辑处理过程。

2. 继电保护装置的调试- 学习继电保护装置的调试方法，包括调试步骤、调试参数设置等。

- 通过实际操作，掌握继电保护装置的调试技巧。

3. 继电保护装置的运行与维护- 了解继电保护装置的运行过程，包括启动、运行、停止等环节。

- 学习继电保护装置的维护方法，包括定期检查、故障排除等。

4. 实验操作- 根据实验指导书，进行继电保护装置的安装、接线、调试和运行。

- 观察实验现象，分析实验结果，总结实验经验。

四、实验步骤1. 准备工作- 检查实验设备是否完好，包括继电保护装置、电源、测试仪器等。

- 熟悉实验指导书，了解实验目的、原理和步骤。

2. 安装与接线- 按照实验指导书的要求，将继电保护装置安装在实验台上。

- 按照电路图进行接线，确保接线正确、牢固。

3. 调试- 根据实验指导书的要求，设置继电保护装置的参数。

- 进行调试，观察实验现象，分析实验结果。

4. 运行与维护- 启动实验装置，观察继电保护装置的运行情况。

- 定期检查继电保护装置，发现故障及时排除。

（大连理工奥鹏）电力系统继电保护实验报告三三段式电流保护实验（大连理工奥鹏）电力系统继电保护实验报告三三段式电流保护实验实验三三级电流保护实验一、实验目的1.掌握无限制电流速断保护、限时电流速断保护、过电流保护的电源路原理，工作特性及整定原则；2.了解输电线路相电流保护原理图及保护装置中的继电器的功用；3.掌握相电流保护的电气接线和操作实验技术。

二、实验电路三、预习题（填表）第12345号四、实验内容代码：ka1ka2ka3kt1kt2型号规格：dl-21c/6dl-21c/3dl-21c/3ds-21ds-21用途无时限电流速断保护带时限电流速断保护定时限过电流保护带时限电流速断保护时间定时限过电流保护时间实验整定线圈接2a0.9a0.5a0.75s1.25s串联串联串联表一故障点位置动作：I段最小运行方式：两相短路；第三节：三相短路；第三节：最大运行方式：两相短路；第三节：三相短路；第三节：三相短路；第三节：ab线开始×√√ × √√ × √√ × √√ AB线中间××√ × √√ ×× √ ×× √ AB线末端×√√ ×× √ × √ ×× √√ BC线开始×√√ × √√ × √√ × √ ×BC线中间×××√ ×× √ ×× √ ×× √ BC线结束×××××√ ××××× √注继电器动作打“√”，未动作打“×”。

五、实验仪器设备编号123456设备名称控制面板epl-01epl-03aepl-03bepl-04epl-05使用仪器名称传输线AB站故障点设置BC站故障点设置继电器（I）-dl-21c电流继电器（II）-ds-21时间继电器数量111111111 78910EPL-06epl-17epl-11epl-32继电器（IV）-dz-31b中间继电器三相交流电源DC电源和总线继电器（3）Dl-21c电流继电器ds-21时间继电器1111 VI.问题和思考1．三段式电流保护为什么要使各段的保护范围和时限特性相配合？A：三级保护（过载、超速、速断）应相互配合，各保护区域可连续。

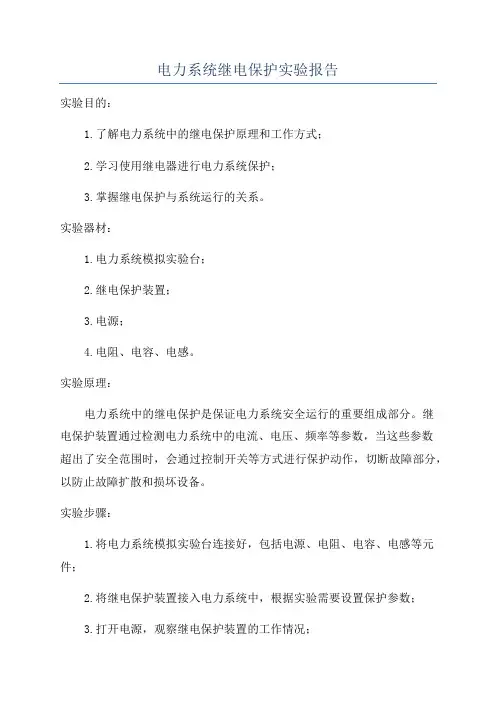

电力系统继电保护实验报告实验目的：1.了解电力系统中的继电保护原理和工作方式；2.学习使用继电器进行电力系统保护；3.掌握继电保护与系统运行的关系。

实验器材：1.电力系统模拟实验台；2.继电保护装置；3.电源；4.电阻、电容、电感。

实验原理：电力系统中的继电保护是保证电力系统安全运行的重要组成部分。

继电保护装置通过检测电力系统中的电流、电压、频率等参数，当这些参数超出了安全范围时，会通过控制开关等方式进行保护动作，切断故障部分，以防止故障扩散和损坏设备。

实验步骤：1.将电力系统模拟实验台连接好，包括电源、电阻、电容、电感等元件；2.将继电保护装置接入电力系统中，根据实验需要设置保护参数；3.打开电源，观察继电保护装置的工作情况；4.通过改变电流、电压、频率等参数，模拟电力系统故障情况，观察继电保护装置的保护动作；5.关闭电源，记录实验数据。

实验结果：在实验过程中，观察到当电流、电压、频率等参数超出设定的安全范围时，继电保护装置能够迅速进行保护动作，切断故障部分，确保了电力系统的安全运行。

实验结果与理论预期相符。

实验讨论：继电保护装置在电力系统中具有重要的作用。

通过本次实验，我进一步理解了继电保护的原理和工作方式，并且掌握了如何使用继电器进行电力系统保护。

在实际运行中，准确设置保护参数，可以有效地保护电力系统免受故障的影响。

实验总结：通过电力系统继电保护实验，我对电力系统中的继电保护有了更深入的了解，并学会了使用继电保护装置进行电力系统保护。

继电保护是电力系统安全运行的重要组成部分，我们需要重视继电保护的设备选用和保护参数的设置，以确保电力系统的稳定运行。

通过今后的深入学习和实践，我将进一步提高对电力系统继电保护的理解和应用水平。

电力系统继电保护课后习题答案1 绪论1.1电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景？答：现代的电力系统离开完善的继电保护系统是不能运行的。

当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。

如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。

1.2继电保护装置在电力系统中所起的作用是什么?答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。

1.3继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么?答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。

测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动。

逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。

执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。

1.4 依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗？答：利用流过被保护元件电流幅值的增大，构成了过电流保护;利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高，构成了过电压保护；利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护。

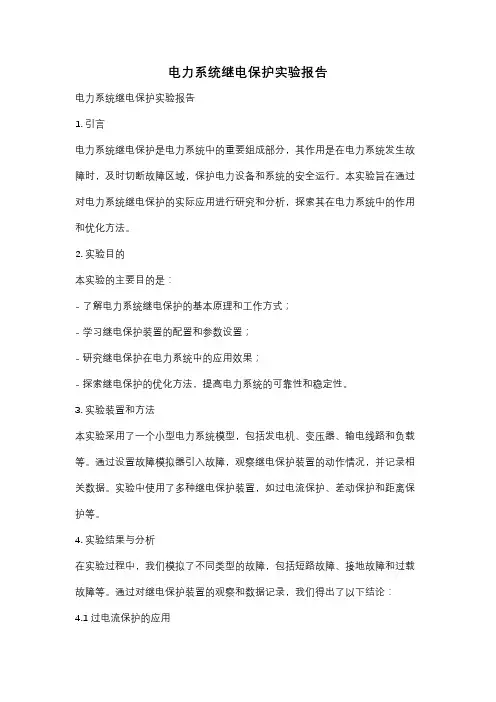

电力系统继电保护实验报告电力系统继电保护实验报告1. 引言电力系统继电保护是电力系统中的重要组成部分，其作用是在电力系统发生故障时，及时切断故障区域，保护电力设备和系统的安全运行。

本实验旨在通过对电力系统继电保护的实际应用进行研究和分析，探索其在电力系统中的作用和优化方法。

2. 实验目的本实验的主要目的是：- 了解电力系统继电保护的基本原理和工作方式；- 学习继电保护装置的配置和参数设置；- 研究继电保护在电力系统中的应用效果；- 探索继电保护的优化方法，提高电力系统的可靠性和稳定性。

3. 实验装置和方法本实验采用了一个小型电力系统模型，包括发电机、变压器、输电线路和负载等。

通过设置故障模拟器引入故障，观察继电保护装置的动作情况，并记录相关数据。

实验中使用了多种继电保护装置，如过电流保护、差动保护和距离保护等。

4. 实验结果与分析在实验过程中，我们模拟了不同类型的故障，包括短路故障、接地故障和过载故障等。

通过对继电保护装置的观察和数据记录，我们得出了以下结论：4.1 过电流保护的应用过电流保护是电力系统中最常用的一种继电保护装置。

在实验中，我们设置了不同的过电流保护参数，并观察其动作情况。

实验结果表明，合理设置过电流保护参数可以提高系统对故障的响应速度，减少故障范围，并保护系统设备的安全运行。

4.2 差动保护的应用差动保护主要用于变压器和发电机等设备的保护。

通过设置差动保护装置的比率和相位差等参数，我们可以实现对设备内部故障的快速检测和切除。

实验结果表明，差动保护在保护设备安全运行方面具有重要作用。

4.3 距离保护的应用距离保护是一种基于电力系统故障距离和电流大小的保护装置。

通过设置距离保护装置的参数，我们可以实现对输电线路上的故障进行定位和切除。

实验结果表明，距离保护在电力系统中的应用可以提高故障切除的准确性和速度。

5. 实验总结通过本次实验，我们深入了解了电力系统继电保护的原理和应用。

实验结果表明，合理配置和设置继电保护装置的参数可以提高电力系统的可靠性和稳定性。
