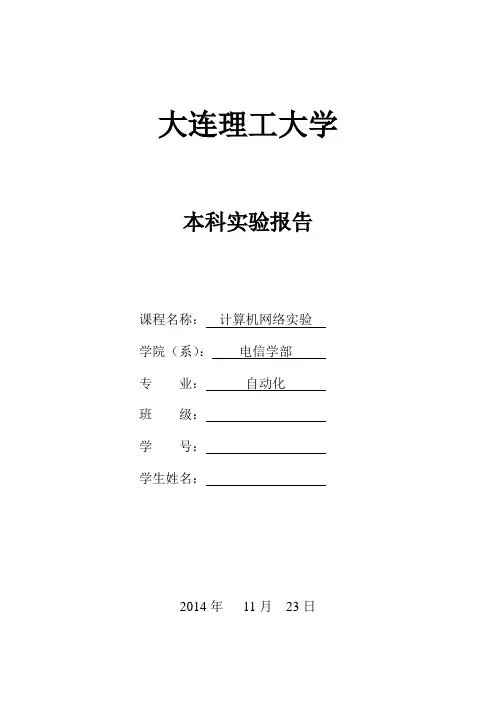

大连理工大学本科实验报告
课程名称:计算机网络实验
学院(系):电信学部
专业:自动化
班级:
学号:
学生姓名:
2014年11月23日
大连理工大学实验预习报告
学院(系):专业:班级:
姓名:学号:组:___
实验时间:实验室:实验台:
指导教师签字:成绩:
实验一:网络硬件环境准备实验
一、实验目的和要求
准备计算机网络实验所用到的计算机、网络设备和工具。
二、实验设备
1.网络传输介质在网络中,信息是通过传输介质来传送的,常用的网络传输
介质有三种:
①金属导体,用电流变化传输信息。如同轴电缆、双绞线等。
②光纤,用光波传输信息。如透明玻璃为介质。
③不需要物理连接,用电磁波的辐射传输信息。如无线电、微波、卫星等。
本实验采用超5类非屏蔽双绞线(UTP)做网络传输介质进行网络连接,最高数据传输速率是100Mbps。双绞线具有抗干扰性能好、布线方便、价格低、全双工的特点。适用于较短距离的电话系统和局域网系统。
2.网卡
网络接口卡(NIC)也被称为网络适配器,是一种连接设备。它能够使工作站、服务器、打印机或其他节点通过网络传输介质接收并发送数据。
首先要给PC机装上网卡,打开机箱,把网卡插在白色的PCI插槽里;然后开机,装上驱动程序;网络传输介质的连接器(如双绞线的RJ-45连接器)插入网卡的连接器接口。
三、实验内容
制作实验用的双绞线制作两端使用EIA/TIA568B同一标准的正线。
大连理工大学实验报告
学院(系):专业:班级:
姓名:学号:组:___
实验时间:实验室:实验台:
指导教师签字:成绩:
实验一:网络硬件环境准备实验
一、实验目的和要求
见预习报告
二、实验原理和内容
见预习报告
三、主要仪器设备
双绞线,网线头,电缆测试仪子母机,钳子。
四、实验步骤与操作方法
1.制作实验用的双绞线;制作两端使用EIA/TIA568B同一标准的正线。
2.按照线色排好理直、剪齐,能清楚的看到8个线头整齐的顶到最前位置,套
管推过止口位置;然后压紧。
3.逐根线检测
五、实验结果与分析
根据电缆测试仪子母机显示情况,制作一根八根线全部正常的网线
六、讨论、建议、质疑
大连理工大学实验预习报告
学院(系):专业:班级:
姓名:学号:组:___
实验时间:实验室:实验台:
指导教师签字:成绩:
实验二:对等网络的建立实验
一、实验目的和要求
对于电脑数量不多、网络的安全性要求不高的局域网来说,拿出一台独立的电脑来做服务器是比较浪费的,可以采用对等式的网络结构。在对等网中,不需要专门的服务器,每一台电脑的地位都是平等的,可以同时既是客户机又是服务器,享受着联网所带来的种种方便,又能把自身的一些资源(文件、打印机等)提供给网络中的其他电脑分享。
二、实验原理和内容
(1)网络的连接
(2)利用TCP/IP协议建立对等网
(3)共享对等网的资源
三、实验步骤
1.网络的连接
2.利用TCP/IP协议建立对等网
使用TCP/IP协议的网络节点需要设置“IP地址”、“子网掩码”、“默认网关”、
“主名”来标识子网中的计算机。
步骤1 建立工作组
打开“控制面板”窗口→双击“系统”→在“系统特性”对话框单击“网络标识”选项卡→单击“属性”按钮→在“标识更改”对话框输入自己的“计算机”
名和隶属的“工作组”名。
步骤2 安装网络组件
打开“控制面板”窗口→双击“网络和拨号连接”→在“网络和拨号连接”窗口右击“本地连接”→单击快捷菜单“属性”命令→在“本地连接属性”对话框选择下列3个基本组件
步骤3 设置IP地址
在前面的“本地连接属性”对话框单击“Internet协议(TCP/IP)”和“属性”
按钮→在“Internet协议(TCP/IP)属性”对话框单击“使用下面的IP地址”单选按钮→输入IP地址和子网掩码
步骤4.测试网络的连通性
四、实验数据记录
截图如下:
大连理工大学实验报告
学院(系):专业:班级:
姓名:学号:组:___
实验时间:实验室:实验台:
指导教师签字:成绩:
实验二:对等网络的建立实验
一、实验目的和要求
见预习报告
二、实验原理和内容
见预习报告
三、主要仪器设备
网络集线器(又叫中继器),制作好的网线。
四、实验步骤与操作方法
见预习报告
五、实验结果与分析
通过hub的链接成功建立对等网络,实现资源的共享并收到同一工作组上发送的消息,在网络上可以显示同一个工作组的计算机。
六、讨论、建议、质疑
大连理工大学实验预习报告
学院(系):专业:班级:
姓名:学号:组:___
实验时间:实验室:实验台:
指导教师签字:成绩:
实验三:3624i配置实验
一、实验目的和要求
实现在交换机上进行VLAN的划分,同一VLAN中的网络用户可以相互通信。
二、实验原理和内容
单交换机实现VLAN的划分与通信。VLAN又称虚拟局域网,用于在不改变网络拓扑结构的前提下对局域网进行重组。一个VLAN构成一个逻辑子网,允许处于不同地理位置的网络用户加入到同一个逻辑子网中。划分VLAN的方法使用基于端口的划分和基于MAC地址(网卡地址)的划分两种方法。
三、实验步骤
1. 配置PC机。
2. 在PC机上启动超级终端
3. 为超级终端命名
4. 为连接的COM口设置属性(或点击“还原为默认值”)并选择”确定”。
5. 登录控制台
6. 把交换机的VLAN模式设置成IEEE 802.1Q
7. 配置交换机IP地址:必须给交换机赋予一个IP地址后, 才能用其进行网络管理及在网络中找到它。
8. 设置每个端口的VLAN ID:
9. 设置每个VLAN的端口信息:
10.网络测试
