MV_RR_CNG_0196 干涉滤光片检定规程1. 干涉滤光片检定规程说明 编号JJG812-1993名称（中文）干涉滤光片检定规程（英文）Verification Regulation of Interference Filter归口单位上海市技术监督局起草单位上海市测试技术研究所主要起草人何玉莉 （上海市测试技术研究所）批准日期１９９３年２月１３日实施日期１９９３年６月１日替代规程号适用范围本规程适用于新制造和使用中的、波长范围在３３０～７５０ ｎｍ的干涉滤光片的检定。
主要技术要求１ 外观要求 ２ 最大透射比不小于表１允差。
３ 中心波长 （或峰值波长） 偏差不超过表１允差。
４ 半宽度不大于表１允差。
５ 截止区域背景光透射比不大于表１允差。
中心波长≥４００ ｎｍ时，短波限：３５０ ｎｍ；长波限：８００ ｎｍ。
中心波长＜４００ ｎｍ时，短波限：２８０ ｎｍ；长波限：８００ ｎｍ。
６ 波形系数不大于表１允差。
７ 波长均匀性不超过表１允差。
是否分级 否 检定周期（年） 1附录数目 3出版单位中国计量出版社检定用标准物质相关技术文件备注2. 干涉滤光片检定规程摘要 一概述干涉滤光片是利用多光束干涉原理，在光学基底上镀制多层金属和 （或） 介质膜层而制得的。
当白光通过干涉滤光片后，即变成具有一定带宽的单色光，可用它来检定波长和获得近似单色光。
二技术要求１ 外观要求 １．１ 干涉滤光片表面没有明显的麻点、擦痕、斑点、裂纹等。
１．２ 胶合面没有明显的气泡、灰尘、霉斑、脱胶、龟裂等。
１．３ 干涉滤光片应有相应的编号。
２ 最大透射比不小于表１允差。
３ 中心波长 （或峰值波长） 偏差不超过表１允差。
４ 半宽度不大于表１允差。
５ 截止区域背景光透射比不大于表１允差。
中心波长≥４００ ｎｍ时，短波限：３５０ ｎｍ；长波限：８００ ｎｍ。
中心波长＜４００ ｎｍ时，短波限：２８０ ｎｍ；长波限：８００ ｎｍ。
滤光片知识滤光片按工作原理分为吸收、反射、散射、组合和干涉五种如果滤光片的滤光波长为520nm，那么它对520nm波长的光吸收最大，对520nm左右波长光的吸收随着波长的增加或减少而递减，这取决于该滤光片的半波宽，超过半波宽的两倍，光即不被吸收，可完全通过。
我们分光光度计上所用的滤光片为529nm波长，对此波长下的光有最大的吸光度，A值最大。
那就是说，此波长下的光吸收最多.中文名称：干涉滤光片英文名称：interference filter定义：利用光的干涉原理和薄膜技术来改变光的光谱成分的滤光片。
干涉滤光片interference film利用干涉原理只使特定光谱范围的光通过的光学薄膜。
通常由多层薄膜构成。
干涉滤光片种类繁多，用途不一，常见干涉滤光片分截止滤光片和带通滤光片两类。
截止滤光片能把光谱范围分成两个区，一个区中的光不能通过(截止区)，而另一区中的光能充分通过（通带区）。
典型的截止滤光片有低通滤光片（只允许长波光通过）和高通滤光片（只允许短波光通过），它们均为多层介质膜，具有由高折射率层和低折射率层交替构成的周期性结构。
例如，最简单的高通滤光片的结构为g(L／2)(HL）mH(L/2)a，其中g代表玻璃（光学元件材料），a代表膜外空气，L和H分别代表厚度为1/4波长的低折射率层和高折射率层，L/2则代表厚度为1/8波长的低折射率层，m 为周期数。
类似地，低通滤光片的结为g(H/2)L（HL）（H/2）a。
一种具有对称型周期膜系的高通和低通滤光片的结构分别为g（0.5LH0.5L）ma和g（0.5HL0.5H)）ma 。

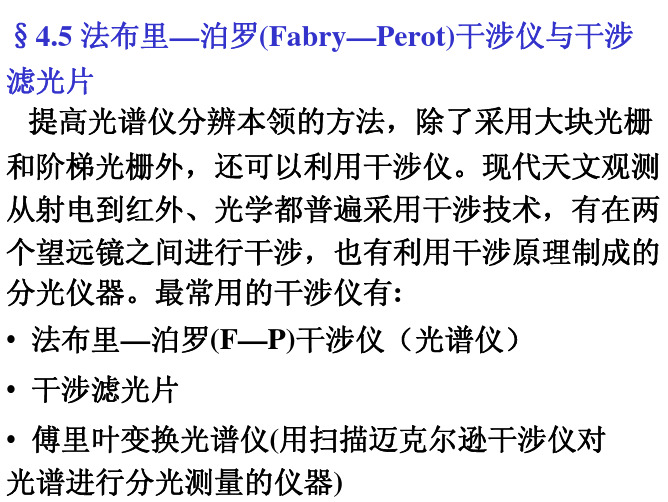

带通滤光片只允许较窄波长范围的光通过，常见的是法布里-珀罗型滤光片，它实质上是一个法布里-珀罗标准具（见法布里-珀罗干涉仪）。
具体结构为：玻璃衬底上涂一层半透明金属层，接着涂一层氟化镁隔层，再涂一层半透明金属层，两金属层构成了法布里-珀罗标准具的两块平行板。
当两极的间隔与波长同数量级时，透射光中不同波长的干涉高峰分得很开，利用别的吸收型滤光片可把不允许透过的光滤掉，从而得到窄通带的带通滤光片，其通频带宽度远比普通吸收型滤光片要窄。
截止滤光片原理截止滤光片（Cut-Off Filter）是一种光学元件，其主要原理是通过选择特定的波长范围来限制从外部环境进入或离开相机镜头的光线。
这种滤光片在摄影和光谱分析等领域中起着重要作用。
截止滤光片的原理可以通过以下几点来解释：1. 反射和吸收：截止滤光片通常采用多层镀膜技术，通过在光学基片上镀膜来达到滤波的效果。
这些多层膜的设计包括一系列的反射和吸收层，目的是减少或消除特定波长范围内的光线的传播。
每一层镀膜都具有特定的折射系数和厚度，以在特定波长下最大程度地减少或完全消除光线的传输。
2. 波长选择：截止滤光片的设计通常基于需要滤除的波长范围。
通过选择适当的多层膜，可以在所需波长处形成全反射，并且在目标波长范围之外的波长下有所传输。
例如，一个截止滤光片可能被设计成只允许可见光谱中的蓝色和绿色波长透过，而遮挡红色波长。
这种选择性滤波特性使得截止滤光片成为红外摄影、天文观测和显微镜成像等应用中常见的用途。
3. 光学交互干涉：截止滤光片的工作原理涉及到光学膜的干涉效应。
当光线经过滤光片时，膜层中的交互干涉会发生，其中一些波长的光线会被厚度以及折射率之间的相互影响所吸收或反射。
由于光在膜层之间不同折射率的介质中的传播速度会发生变化，因此会导致不同波长的光在滤光片中的传输和反射情况有所不同。
4. 光学设计和制备工艺：为了实现特定的波长范围截止滤波效果，截止滤光片的制备需要精确的光学设计和制造工艺。
截止滤光片的制造通常包括选择适当的基片材料、镀膜技术和多层膜的设计。
光学设计和制造的过程涉及到对光学薄膜厚度和反射率进行精确计算和控制，以实现所需的截止滤波特性。
总结起来，截止滤光片通过多层膜的镀膜技术来选择性地反射和吸收特定波长范围的光线，从而实现对特定波长的滤波效果。
这些滤光片的设计和制备需要精确的光学设计和制造工艺，以满足不同领域中的特定需求，例如摄影、天文学和物理实验等。
薄膜光学-全部知点问题全答版薄膜光学：1. 整部薄膜光学的物理依据就是光的⼲涉。
研究光的本性及其传播规律的学科就是光学。
研究光在薄膜中的传播规律是薄膜光学。
2. 列举常⽤的光学薄膜滤光⽚、反射镜镀膜镜⽚⽜顿环3. 利⽤薄膜可以实现的功能提⾼或降低反射率、吸收率与透射率⽅⾯，在使光束分开或合并⽅⾯，或者在分⾊⽅⾯，在使光束偏振或检偏⽅⾯，以及在使某光谱带通或阻滞⽅⾯，在调整位相⽅⾯等等，光学薄膜均起着⾄关重要的作⽤。
减少反射，提⾼透过率；提⾼反射率；提⾼信噪⽐；分光或分束；保护探测器不被激光破坏，重要票据的防伪等等；4. 电磁场间的关系：()111H N k E =?光学导纳：HN N k E=，这是的另⼀种表达式称为光学导纳坡印廷⽮量（能流密度）的定义:单位时间内，通过垂直于传播⽅向的单位⾯积的能⽮量S5. 光在两种材料界⾯上的反射：0101cos ,cos N p r s N ηηθηηηθ--==+-*??光：光： 01010101R ηηηηηηηη*--=? ? ?++?(p 偏振光为横磁波，s 偏振光为横电波)6. 掌握单层膜的特征矩阵公式：薄膜光学3 PPT 中P 15-211112111sin cos 1sin cos i B C i δδηηηδδ?=????? B C ??称为膜系的特征矩阵 20110000110011cos cos (-)cos cos cos cos (-)cos cos N N p N N N N s N N θθθθθθθθ??- ?+- ?+??偏振偏振CY B=单层膜的反射系数和反射率为：000000,YY Y r R Y Y Y ηηηηηη*---==? ? ?+++7. 掌握多层膜的特征矩阵公式：薄膜光学3 PPT 中P 26-298. 【计算】偶数四分之⼀光学膜层的特征矩阵：2231222r r s r r Y ηηηηη------=---或奇数四分之⼀光学膜层的特征矩阵：222422231r r r r r sY ηηηηηη-------=---或计算多膜层（膜层厚度为四分之⼀波长的整数倍）的反射率。
光学基础知识：1. 光（电磁波）是横波还是纵波？答案：横波2. 光程：折射率与光实际路程的乘积。
3. 菲涅耳折射定律：00011sin sin rN N θθθθ==4. 光的偏振态？线偏振光、圆偏振光、椭圆偏振光、自然光、部分偏振光。
5. 偏振度：自然光 → P=0 线偏光→ P ＝1 其它 0＜P ＜16. 从自然光中获得线偏振光的方法：一般有四种：A ：利用二向色性 B ：利用反射和折射 C ：利用晶体的双折射 D ：利用散射7. 二向色性：某些各向异性的晶体对不同振动方向的偏振光有不同的吸收系数的性质。
8. 利用二向色性获得偏振光的器件称为偏振片9. 当入射光的入射角等于布儒斯等角时，反射光成为线偏振光（仅有s 分量）。
10. 菲涅尔公式：关于入射波、反射波、折射波电场的振幅之间的关系。
11. 消光比：最小透射光强与两偏振器透光轴互相平行时的最大透射光强之比称为消光比，它是衡量偏振器件质量的重要参数。
12. 电矢量垂直入射面的分量称为S 分量；电矢量平行入射面的分量称为P 分量。
13. 非相干光学系统是光强的线性系统；相干光学系统是复振幅的线性系统。
非相干光波的强度满足线性迭加关系14. 波的干涉：因波的迭加而引起强度重新分布的现象，叫做波的干涉。
产生干涉的必要条件（也叫相干条件）： （1）频率相同；（2）存在相互平行的振动分量； （3）位相差稳定。
15. 电磁波在真空中的速度与在介质中的速度之比称为绝对折射率n （简称折射率）16. 尽管两种介质的分界面上，电磁场量整个的是不连续的，但在界面上没有自由电荷和面电流时，B 和D 法向分量与E 和H 的切向分量是连续的。
()()2112122sin cos sin cos p t θθθθθθ=+-()21122sin cos sin s t θθθθ=+()()1212sin sin s r θθθθ-=-+()()1212p tg r tg θθθθ--=+112200()()r r c n v εμεμεμ===12121212()0()0()0()0n B B n D D n E E n H H ⎧⋅-=⎪⋅-=⎪⎨⨯-=⎪⎪⨯-=⎩nntg B 121-=θ薄膜光学：1. 【填空】整部薄膜光学的物理依据就是光的干涉。
干涉滤光片的作用原理
干涉滤光片是一种特殊的光学元件，它通过利用干涉现象和吸收性滤光片的相互作用来调节光的颜色和强度。
其工作原理可以简单地描述为：
干涉滤光片由两个吸收性滤光片组成，它们的透过轴相互垂直且厚度相等。
当光线垂直入射时，它们会在干涉滤光片内部形成干涉现象，从而产生干涉条纹。
这些干涉条纹的位置和强度取决于光线的波长和入射角度。
在某些位置，干涉滤光片将只透过某个波长的光线，而将其他波长的光线反射或吸收。
因此，干涉滤光片可以用来分离光线中的不同波长，从而产生色彩效果。
此外，干涉滤光片还可以调节光线的强度。
当两个吸收性滤光片的透过轴相互平行时，它们的吸收效果相互叠加，从而减弱入射光的强度。
反之，当它们的透过轴相互垂直时，它们的吸收效果互相抵消，从而增强入射光的强度。
总之，干涉滤光片的作用原理是通过干涉现象和吸收性滤光片的相互作用来调节光的颜色和强度。
它在光学领域中有着广泛的应用，如在激光、光学仪器、相机镜头等方面。
