XHQ5-12.7架空绝缘线路过电压保护器使用说明书

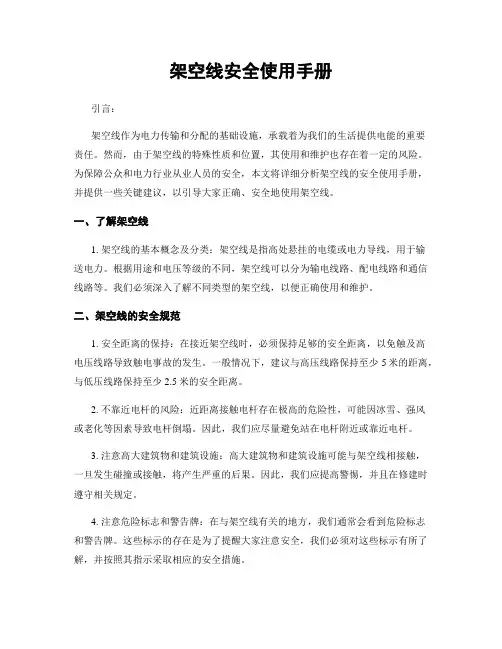

架空线安全使用手册引言：架空线作为电力传输和分配的基础设施，承载着为我们的生活提供电能的重要责任。

然而，由于架空线的特殊性质和位置，其使用和维护也存在着一定的风险。

为保障公众和电力行业从业人员的安全，本文将详细分析架空线的安全使用手册，并提供一些关键建议，以引导大家正确、安全地使用架空线。

一、了解架空线1. 架空线的基本概念及分类：架空线是指高处悬挂的电缆或电力导线，用于输送电力。

根据用途和电压等级的不同，架空线可以分为输电线路、配电线路和通信线路等。

我们必须深入了解不同类型的架空线，以便正确使用和维护。

二、架空线的安全规范1. 安全距离的保持：在接近架空线时，必须保持足够的安全距离，以免触及高电压线路导致触电事故的发生。

一般情况下，建议与高压线路保持至少5米的距离，与低压线路保持至少2.5米的安全距离。

2. 不靠近电杆的风险：近距离接触电杆存在极高的危险性，可能因冰雪、强风或老化等因素导致电杆倒塌。

因此，我们应尽量避免站在电杆附近或靠近电杆。

3. 注意高大建筑物和建筑设施：高大建筑物和建筑设施可能与架空线相接触，一旦发生碰撞或接触，将产生严重的后果。

因此，我们应提高警惕，并且在修建时遵守相关规定。

4. 注意危险标志和警告牌：在与架空线有关的地方，我们通常会看到危险标志和警告牌。

这些标示的存在是为了提醒大家注意安全，我们必须对这些标示有所了解，并按照其指示采取相应的安全措施。

三、架空线的维护与检查1. 定期巡视和检测：电力公司和相关管理部门应定期对架空线进行巡视和检测，以保证线路的正常运行和安全性。

同时，公众和企业也应该积极配合，如发现线路存在问题，及时上报或联系相关部门。

2. 防雷措施：架空线可能受到雷击的影响，这可能会导致线路故障和火灾。

因此，我们应注意及时安装和维护防雷设施，并确保其有效性。

3. 林地和植被管理：架空线经过林地和植被丰富的地区时，需要进行适当的管理和修剪。

这将有助于减少因树木与电线接触而引起的故障和事故。

武汉雷泰电力科技发展有限公司WUHAN LEITAI ELECTRICAL TECHNOLOGY CO., LTD.20kV架空绝缘线路过电压保护器说明书因雷击架空绝缘线路引起的直击雷电过电压或感应过电压极易导致绝缘子闪络或击穿，工频电弧集中在绝缘层的击穿点造成导线熔化断线。

为了防止这一事故，我公司研究开发了架空绝缘线路过电压保护器，其作用是在雷击架空绝缘线路时，将雷电流引向保护器，并截断工频续流，避免绝缘子闪络或击穿，保护架空绝缘线路避免发生断线事故。

1产品特点·产品通过了电力部电气设备质量检测中心型式试验和技术论证，各项技术指标均符合国家标准和行业标准；·优异的保护特性：通过保护器引流环与导线之间形成的串联间隙和限流元件的协同作用，能在瞬间有效地截断工频续流，避免导线发生雷击断线事故；·工频耐受能力强、陡波特性好、通流容量大、保护曲线平坦，可有效减少因雷击造成的线路开关跳闸；·独有界面偶联技术和硅橡胶外套整体一次成型工艺，确保产品可靠密封、安全防爆；·硅橡胶外套耐气候老化，耐电蚀损、耐污秽；·运行安全可靠、免维护。

即使因异常情况保护器损坏，因有串联间隙的隔离作用，亦不会影响线路绝缘配合水平，确保电力系统的运行安全。

2型号说明XHQ5-25.4/72X－表示架空绝缘线路； HQ－表示保护器； 5－表示标称放电电流为5kA；25.4/72－分子表示额定电压；分母表示保护器在标称放电电流下的残压。

3产品及安装示意图4主要技术指标表1 20kV架空线路过电压保护器主要技术性能5验收、预试验收：型号、数量与订货合同一致，外观无破损，合格证、生产日期、产品编号、U1mA数据齐全；预试：建议试验限流元件的U1mA和0.75U1mA下的泄漏电流值（U1mA≥36kV、0.75U1mA下的泄漏电流值I≤30μA），限流元件本体禁止交流工频放电电压试验。

浅谈10kV架空绝缘线路安装过电压保护器及其应用效果作者：卢剑锋来源：《探索科学》2015年第12期摘要：10kV架空绝缘线路的过电压保护器的应用直接关系着电网改造的安全性、技术性与经济性，电网改造中大量使用过电压保护器对整个架空绝缘配电网的防雷有着很大的作用，直接对电网系统长期运行的经济性和安全性产生影响。

关键词：10kV配电网；绝缘线路；电压保护；防雷技术由于经济的高速发展及人们生活的需求，我国电力行业也进入了一个全新的发展阶段，10kV配电网供电质量与日益严峻的市场需求矛盾逐渐呈现，解决10kV配电网系统存在的问题，提高用电的高效性和安全性成为当下电力行业的一大重点任务。

其中，配电网的架空绝缘线路防雷技术是电力行业得到迅猛发展的重要支撑，同时也是促进电力系统日臻完善的重要方面。

架空配电线路绝缘化对解决线树矛盾、降低瞬时性故障概率，优点十分明显。

目前，随着10kV配电线路改造的深入，采用绝缘导线成为架空配电线路设备的首选方式。

这有效地解决了裸导线难以解决的走廊和安全问题，与地下电缆相比具有投资省、建设快的优点，但同时也带来了一些新的技术问题，其中之一就是绝缘导线在运行中的雷击断线问题。

因此，降低配网故障率，提高配电供电可靠性，必须妥善解决雷击断线和避雷器雷击击穿问题，才能保证架空绝缘配电网的安全运行。

一、架空绝缘导线雷击断线的机理据资料统计，配电线路感应雷占80%，感应雷的放电电流通常小于1kA，感应过电压的幅值约可达200～300kV。

如此高的过电压幅值对10kV线路来说是难以承受的。

因此，雷击感应过电压是引起线路绝缘闪络乃至绝缘导线断线的主要原因。

雷击绝缘导线和雷击裸导线时的电弧发展过程明显不同，当直击雷或感应雷过电压作用于裸导线引起绝缘子闪络时，由于电动力关系，连续的工频短路电流在电磁力的作用下沿导线向着背离电源的方向快速移动，直至保护动作，切断电弧。

电弧的弧根固定在导线上运动，弧腹在随同弧根向前运动的同时，受热应力的作用不断向空中飘浮，根据电弧的温度分布特征，弧根的温度最高，对导体的烧损最严重，弧腹则温度较低，一般不会烧损导体。

1．概述本装置主要运用于保护3KV~35KV等级并联静止补偿电容器（组）的高压开关柜, 它集测量、保护、控制、报警、通信和汉化显示等功能于一体，既可以单台独立运行，也可以联接成网，实现电网综合自动化。

此装置运用了目前国际上先进的16位单片机80C196及集成电路技术，采用高精度传感器及特殊的抗干扰技术等一系列措施，加上精心的软件设计，从而使此装置无论在其功能上、还是在其电磁兼容性方面都具有很高的技术水准。

2．产品适用正常工作环境：3．主要技术指标3．1额定参数:3．2输出接点:3．3电磁兼容:3．4 其他：3．5 运输重量：6.5 kg3．6 包装尺寸：H×B×L = 300×250×250（mm）4．安装及使用4．1 本装置端子定义图见下表4．2 保护原理：详见《MMP—I系列智能保护装置及CK2000变电站综合保护系统》4．3 使用说明和整定方法本装置的人机对话工具由面板上的液晶显示器、状态显示灯、键盘组成，状态显示灯监视装置运行情况，用键盘和拨动开关对装置进行操作，通过良好的液晶汉字显示系统提供准确地信息。

4．3．1 状态指示灯3．2 键盘和拨动开关“设定”——当装置需进行参数设定时，请将此拨盘拨到“ON”位。

4．3．3 液晶显示器此系列装置的显示为大屏幕液晶显示器，它以汉字、字母及图形形式，将与回路有关的电气参数、开关状态都显示出来。

并可将故障出现的时间、类型和故障值；检测出的开关柜出现信号回路断线、控制回路断线等情况的报警类型显示出来。

4．3．4“设定”屏说明和整定方法4．3．4．1 打开面板,将“设定”的开关打到“ON”位置，使系统处于编程状态。

(当定参数时对其出口进行封锁)。

4．3．4．2在“主屏”通过“ ”、“ ”键的循环操作使反白框定在“设定”菜单上，按“ENT”键进入“设定”屏。

4．3．4．3 “设定”屏内有“速断”、“限时”、“过流”、“加速”、“零序”、“过压”、“欠压”七个子屏，通过“ ”、“ ”键的循环操作可选择各子屏和选定需要修改项。

架空电路安全操作规程架空电路是指用于输电和配电的电力线路，其线路高于地面一定的高度，一般采用支架、绝缘子、导线等构成。

由于架空电路具有高电压、高电流等特点，存在着一定的安全隐患。

因此，为了保障工作人员的安全，制定了架空电路安全操作规程。

1. 安全操作流程1.1 工作前准备工作人员在进行工作之前需要做好以下准备工作：•检查自身工作装备，包括安全带、安全鞋、防护手套、防护帽等，确保符合工作要求的安全标准。

•根据工作需要，了解工作地点的情况，包括架空线路的高度、电压等级和周围环境。

•查看架空电路的绝缘层是否完好无损，线路架设是否正确。

•与其他工作人员进行沟通协调，确保工作安排顺畅。

1.2 工作时操作工作人员在进行工作时需要遵循以下操作规程：•在操作线路前，需断开电源，确保与电源隔离。

•在接触架空电路过程中，严禁使用金属工具或其他易导电材料，以免触电事故的发生。

•如需要操作架空线路，工作人员须佩戴绝缘手套，并严格按照安全操作要求进行操作。

•当出现暴风、强电场等恶劣天气，或者出现紧急情况时，应立即停止操作，确保工作人员的安全。

1.3 工作后处理工作人员在操作完成后，需要做好以下处理工作：•对工作设备进行整理、归档，确保设备完好无损。

•检查工作现场是否清理干净，尤其是易燃易爆物品等安全隐患。

•及时向上级主管报告工作情况，确保信息交流畅通。

2. 灾害应急处理在工作操作中出现意外事故时，工作人员需要采取以下措施：2.1 电击事故处理当工作人员遭受架空电路电击时，应立即采取以下措施：•立即通知其他工作人员和急救人员前来救助。

•保持镇静，切勿惊慌失措，以免误伤其他工作人员。

•如被电击后仍能自行行动，应及时离开电源区域，并在第一时间接受医疗救治。

2.2 火灾事故处理当架空电路造成火灾时，工作人员需要采取以下措施：•发现火灾后，立即采取灭火措施，如使用灭火器等工具进行灭火。

•通知上级主管和消防人员，做好现场灭火和疏散工作。

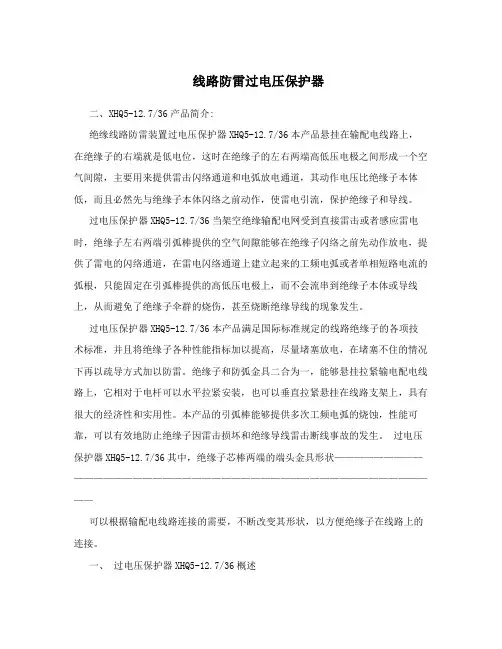

线路防雷过电压保护器二、XHQ5-12.7/36产品简介:绝缘线路防雷装置过电压保护器XHQ5-12.7/36本产品悬挂在输配电线路上，在绝缘子的右端就是低电位，这时在绝缘子的左右两端高低压电极之间形成一个空气间隙，主要用来提供雷击闪络通道和电弧放电通道，其动作电压比绝缘子本体低，而且必然先与绝缘子本体闪络之前动作，使雷电引流，保护绝缘子和导线。

过电压保护器XHQ5-12.7/36当架空绝缘输配电网受到直接雷击或者感应雷电时，绝缘子左右两端引弧棒提供的空气间隙能够在绝缘子闪络之前先动作放电，提供了雷电的闪络通道，在雷电闪络通道上建立起来的工频电弧或者单相短路电流的弧根，只能固定在引弧棒提供的高低压电极上，而不会流串到绝缘子本体或导线上，从而避免了绝缘子伞群的烧伤，甚至烧断绝缘导线的现象发生。

过电压保护器XHQ5-12.7/36本产品满足国际标准规定的线路绝缘子的各项技术标准，并且将绝缘子各种性能指标加以提高，尽量堵塞放电，在堵塞不住的情况下再以疏导方式加以防雷。

绝缘子和防弧金具二合为一，能够悬挂拉紧输电配电线路上，它相对于电杆可以水平拉紧安装，也可以垂直拉紧悬挂在线路支架上，具有很大的经济性和实用性。

本产品的引弧棒能够提供多次工频电弧的烧蚀，性能可靠，可以有效地防止绝缘子因雷击损坏和绝缘导线雷击断线事故的发生。

过电压保护器XHQ5-12.7/36其中，绝缘子芯棒两端的端头金具形状———————————————————————————————————————————————可以根据输配电线路连接的需要，不断改变其形状，以方便绝缘子在线路上的连接。

一、过电压保护器XHQ5-12.7/36概述过电压保护器XHQ5-12.7/36中最常用的电压等级线路，由于10KV线路的绝缘水平普遍较低，难以承受直击雷或感应雷的作用，不仅在雷直击导线和塔顶时会闪络起跳闸，而且在雷电击中周边的树木或建筑时，因感应电压过高也会导致闪络，绝缘层被击穿，接续的工频电弧在此处燃烧，在极短的时间内导线就会被烧断。

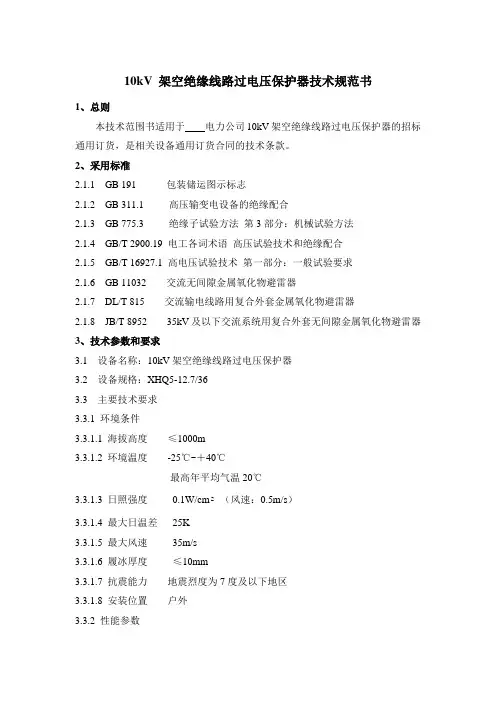

10kV 架空绝缘线路过电压保护器技术规范书1、总则本技术范围书适用于电力公司10kV架空绝缘线路过电压保护器的招标通用订货，是相关设备通用订货合同的技术条款。

2、采用标准2.1.1 GB 191 包装储运图示标志2.1.2 GB 311.1 高压输变电设备的绝缘配合2.1.3 GB 775.3 绝缘子试验方法第3部分：机械试验方法2.1.4 GB/T 2900.19 电工各词术语高压试验技术和绝缘配合2.1.5 GB/T 16927.1 高电压试验技术第一部分：一般试验要求2.1.6 GB 11032 交流无间隙金属氧化物避雷器2.1.7 DL/T 815 交流输电线路用复合外套金属氧化物避雷器2.1.8 JB/T 8952 35kV及以下交流系统用复合外套无间隙金属氧化物避雷器3、技术参数和要求3.1 设备名称：10kV架空绝缘线路过电压保护器3.2 设备规格：XHQ5-12.7/363.3 主要技术要求3.3.1 环境条件3.3.1.1 海拔高度≤1000m3.3.1.2 环境温度-25℃~＋40℃最高年平均气温20℃3.3.1.3 日照强度0.1W/cm²（风速：0.5m/s）3.3.1.4 最大日温差25K3.3.1.5 最大风速35m/s3.3.1.6 履冰厚度≤10mm3.3.1.7 抗震能力地震烈度为7度及以下地区3.3.1.8 安装位置户外3.3.2 性能参数3.3.2.14、试验4.1 型式试验除非卖方能提供证据证明已按下述要求进行过设计试验（型式试验），否则按合同供应的全部组装的保护器（或部件）都必须进行下列设计试验，这些试验应能证明按合同供应的保护器在各方面都符合技术规范的要求。

4.1.1 外观检查；4.1.2 直流1mA参考电压试验；4.1.3 0.75倍直流1mA参考电压下泄漏电流试验；4.1.4 工频参考电压试验；4.1.5 局部放电试验；4.1.6 复合外套绝缘耐受试验；4.1.7 机械性能试验；4.1.8 爬电比距检查；4.1.9 残压试验；4.1.10 方波和大电流冲击耐受试验；4.1.11 动作负载试验；4.1.12 间隙距离测量；4.1.13 放电电压试验；4.1.14 雷电冲击伏秒特性试验；4.1.15密封试验；4.1.16 热机试验和沸水煮试验；4.1.17 复合外套起痕和电蚀损试验。

绝缘线防雷装置的应用研究技术报告南昌供电局武汉雷泰电力技术有限公司摘要本文总结国内外防止配电线路架空绝缘导线雷击断线的技术措施和装置，比较其可靠性和经济性，经试验研究、性能价格比优选和实际运行验证，提出一种适合中国国情、防止配电线路架空绝缘导线雷击断线和减少雷击跳闸概率的新技术和装置，可有效地防止架空绝缘导线雷击断线、绝缘子损坏等事故。

该装置结构简单、安装方便，技术先进、国内首创。

关键词：过电压保护架空绝缘线路key words: Over-voltage Protection Insulated overhead line1提出问题配电网由于其绝缘水平相对较低，往往容易发生雷害事故，造成绝缘子击穿和导线烧断。

运行经验表明：配电网雷害事故约占整个电力系统雷害事故的 70—80% 。

特别是近年来，城市配电网线路多采用架空绝缘电缆，雷害造成的断线事故数量相对增加，必须引起人们的高度重视。

试验研究和实际事故原因分析证实：配电网雷电过电压闪络，亦即大气压或高于大气压中大电流放电，为电弧放电形式。

对于架空绝缘线路，雷电过电压闪络时，瞬间电弧电流很大但时间很短，仅在架空绝缘导线绝缘层上形成击穿孔，不会烧断导线。

但是，当雷电过电压闪络，特别是在两相或三相（不一定是在同一电杆上）之间闪络而形成金属性短路通道，引起数千安培工频续流，电弧能量将骤增。

此时，由于架空绝缘导线绝缘层阻碍电弧在其表面滑移，高温弧根被固定在绝缘层的击穿点而在断路器动作之前烧断导线。

对于裸导线，电弧在电磁力的作用下，高温弧根沿导线表面滑移，并在工频续流烧断导线或损坏绝缘子之前引起断路器动作，切断电弧。

因此，裸导线的断线故障率明显低于架空绝缘导线。

在不切断电源的情况下有两种较为简单的灭弧方法，一是使电弧拉长，二是使电弧冷却，通常是将两种方法结合起来使用。

本研究项目根据试验研究结果，利用交流电弧电流周期性过零的特点截断电弧，提出一种用于配电网中架空绝缘线路过电压保护的实用装置。

架空线路操作规程范文一、引言架空线路是电力系统中常见的一种输电方式，具有安装简便、维护方便的特点。

为了确保架空线路的正常运行，提高电力系统的安全性和可靠性，制定和执行科学合理的操作规程非常重要。

本文旨在规范架空线路的操作流程，确保操作人员的安全以及设备的正常运行。

二、安全准则1. 严格遵守操作规程，不得擅自修改线路参数。

2. 确保操作人员具备必要的技能和知识，定期进行培训。

3. 确保工作场所的安全，使用符合标准的工具和设备。

4. 严禁在电力运行中使用无合格证的设备和材料。

5. 在作业前对相关设备进行检查和测试，确保其正常运行。

三、操作流程1. 断电操作a. 根据电力系统运行计划，提前通知相关部门停电。

b. 确保停电前及作业期间的安全措施已经到位，包括线路支架的固定、地线的设置等。

c. 操作人员集中于工作站，并且佩戴好符合安全标准的个人防护装备。

d. 操作人员按照指令切断与该线路的电力联系，并在切断后进行测量确认。

e. 使用可靠的标识、锁定机制，对设备和开关进行明确的标志，以防误操作。

2. 施工操作a. 在施工前，清理作业场地，确保没有危险物品或障碍物。

b. 根据施工计划，对于需要使用起重机械或爬竿操作的工作，应定期进行安全检查。

c. 在爬竿操作中，操作人员必须佩戴安全带，并严禁穿戴宽松的衣物、鞋子或饰品。

d. 在施工过程中，严禁操作人员接近高压设备或犯错误的动作。

e. 在必要时，操作人员应依照规定的程序使用绝缘手套或绝缘工具进行操作。

3. 恢复供电a. 施工结束后，必须对设备和线路进行检查，确保没有故障或未恢复的问题。

b. 在操作结束前，清理作业场地，及时清除施工留下的垃圾和材料。

c. 对开关和设备的标识进行清除，并进行闭锁解除。

d. 恢复线路供电前，应进行电压试验和线路测量。

e. 取消停电通知后，可恢复电力系统的正常运行。

四、应急处理1. 在遇到突发情况时，应根据应急预案迅速采取措施，确保人员的安全。

文件编号：TP-AR-L6895In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives.（示范文本）编订：_______________审核：_______________单位：_______________高压架空线路的过电压保护(正式版)高压架空线路的过电压保护(正式版)使用注意：该安全管理资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。

材料内容可根据实际情况作相应修改，请在使用时认真阅读。

由于架空线路长面广，遍布各地，因此雷电事故一般较多（占电网雷电事故的90％以上）。

为此，对高压架空线路应采取严格的和全面的过电压保护，其中主要有以下几项：（1）防止直接雷击的保护如架设避雷线，个别地段用避雷针保护，以及采用避雷器、保护间隙等。

（2）防止发生反击（闪络）的保护当雷击杆顶或避雷线时，由于有杆塔电感和接地电阻，雷电流可能导致杆塔电位达到使线路绝缘发生反击（对导线闪络放电）的数值。

通常，可采用降低接地电阻、加强绝缘和增大耦合系数等办法来保护。

（3）防止出现工频稳定电弧的保护线路绝缘发生冲击闪络之后，只要不出现稳定的工频短路电弧，就不会造成线路跳闸。

所以，要采用降低绝缘上的电位梯度，中性点不扫地或经消弧线圈接地等方式，使大多数冲击闪络电弧自行消失，而不致造成工频短路。

（4）防止供电中断的保护如采取自动重合闸等补救性保护措施。

此处输入对应的公司或组织名字Enter The Corresponding Company Or Organization Name Here。

GX系列组合式过电压保护器说明书杭州共享电力设备有限公司目录一、产品概述........................................................ 错误!未定义书签。

二、型号说明及外型图........................................ 错误!未定义书签。

2.1型号说明 ........................................................ 错误!未定义书签。

2.2外形图............................................................. 错误!未定义书签。

三、技术参数........................................................ 错误!未定义书签。

3.1 GX1系列过电压保护器主要技术参数 ..... 错误!未定义书签。

3.2 GX2系列过电压保护器主要技术参数 ..... 错误!未定义书签。

四、安装注意事项................................................ 错误!未定义书签。

五、使用与维护.................................................... 错误!未定义书签。

5.1使用环境: ...................................................... 错误!未定义书签。

5.2日常维护: ...................................................... 错误!未定义书签。

5.3注意事项: ...................................................... 错误!未定义书签。

Utvalgsguide for overspenningsvernMinimum tverrsnitt tilkoblingsledere. Sjekk også manual!Overspenningsvern Spenningsførende leder PE-leder Type 2 4 mm 2 6 mm 2Type 110 mm 216 mm 2Selvbeskyttende overspenningsvern I IT/TT-nett hvor det ikke kan dokumenteres beskyttelsesleder fra netteiers trafo og at denne har tilfredsstillende lav ohmsk verdi i hele anleggets levetid , anbefaler Eaton å benytte overspenningsvern med gnistgap/NPEKrav til type 1 overspenningsvern Luftstrekk som er lange eller utsatte mellom siste stolpe og inntakspunktet bør anses som lynavleder, og overspenningsvern type 1 bør velges. Det samme gjelder utsatte bygningskonstruksjoner og følgelig lynvernanlegg.Effektiv be s kyttelseslengde Er det mer enn 10m mellom overspenningsvern og utstyr som skal beskyttes, someksempelvis ladeuttak bør det som hovedregel koordineres med nytt overspenningsvern type 2.For ladeutstyr og enebolig kan det benyttesoverspenningsvern som vist i tabell for overspenningsvern type 2, men det må merkes i risikovurderingen og refereres til ÖVE rapport vedlegg C.Merk!Om det er fler enn 1 strømkilde skal det monteres overspenningsvern i fordeling hvor dette er tilknyttet.Kortslutningsbeskyttelse av overspenningsvern Alleoverspenningsvern har behov for kortslutningsbeskyttelse, som kan være enten en sikring eller automatsikring. Forautomatsikring anbefales det at denne er på 40-63A. Verdier et tillegg tilkobles en jording direkte i tavlens chassis.MERK! Dette med en forutsetning om at tavlen er tilkoblet jord og er av ledende materiale.Koblingskjema standard overspenningsvernPENL1L2L3PE L1L2L3Koblingsskjema overspenningsvern med gnistgap (NPE)KoblingsskjemaEl. nr. 16 641 97El. nr. 16 097 6816 097 6916 097 7016 097 6616 097 6816 097 6616 097 67Distribuert beskyttelsesleder er dokumentertValg av overspenningsvern for boligValg av overspenningsvern for elbilladingInstallasjon uten lynvernanlegg: Krav til type 2 overspenningsvern, anbefalt back-up sikring 16 2415316 097 6916 097 7016 097 6616 097 6816 097 6616 097 67Distribuert beskyttelsesleder er dokumentertInstallasjon uten lynvernanlegg: Krav til type 2 overspenningsvern, anbefalt back-up sikring 16 24153Hovedregel for valg av overspenningsvern16 097 6916 097 7016 097 6616 097 6816 097 6616 097 67Distribuert beskyttelsesleder er dokumentertInstallasjon uten lynvernanlegg: Krav til type 2 overspenningsvern, anbefalt back-up sikring 16 2415316 00 13716 00 13716 097 7616 097 7816 097 7616 097 77Distribuert beskyttelsesleder er dokumentertInstallasjon med lynvernanlegg: Krav til type 1 overspenningsvern, anbefalt back-up sikring 16 24153Follow us on social media to get the latest product and support information.© 2023 EatonAll rights reserved.May 2023Eaton is a registrered trademark.。

高压架空线路的过电压保护（最新版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的安全管理制度，如通用安全、交通运输、矿山安全、石油化工、建筑安全、机械安全、电力安全、其他安全等等制度，想了解不同制度格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, this shop provides you with various types of safety management systems, such as general safety, transportation, mine safety, petrochemical, construction safety, machinery safety, electrical safety, other safety, etc. systems, I want to know the format and writing of different systems ,stay tuned!高压架空线路的过电压保护由于架空线路长面广，遍布各地，因此雷电事故一般较多（占电网雷电事故的90％以上）。

绝缘导线过电压维护器设备技能标准绝缘导线过电压维护器设备技能标准：
1、绝缘导线应放在柱式瓶基地凹槽内（不得放置在侧槽内）。

2、过电压维护区不锈钢引流环与绝缘导线线芯之间的空位要操控在100plusmn;5mm计划内，引流环与绝缘子之间的空位有必要均匀，操控在25plusmn;5mm计划内。

3、关于不剥除绝缘层的架空均匀线路，三相引流环圆弧应朝同一方向外置，避免引流环之距离绝过小，影响架空线路绝缘协作。

4、设备前过电压维护器应选用不低于5000V的兆欧表进行绝缘电阻查验，在枯燥的状况下，绝缘电阻不低于1000兆欧。

线路避雷器设备
技能标准：
1、避雷器设备应契合下列规矩：顶端顺线路倾斜不该大于
10mm。

2、设备前避雷器应选用不低于5000V的兆欧表进行绝缘电阻查验，在枯燥的状况下，绝缘电阻不低于1000兆欧。

1。
