线路保护讲义

输电线路保护讲义一、引言输电线路是电力系统中起着重要作用的组成部分，它将发电厂产生的电能通过变压器传送到各个消费者。

为了确保电力系统的正常运行和保护线路设备的安全性，输电线路保护显得极为重要。

本讲义将介绍输电线路保护的基本概念、原理和常见方法，以帮助读者更好地理解和应用相关知识。

二、输电线路保护的目的输电线路保护的主要目的是迅速、准确地检测出故障，切断受故障影响的部分，保护其他正常运行的设备。

同时，还需要保证线路的可靠运行，减少因故障而造成的停电时间和损失。

三、输电线路保护的原理1. 故障检测：输电线路保护装置通过对线路电流、电压进行测量和比较，检测故障的发生。

常见的故障包括短路故障、接地故障等。

2. 故障判断：一旦检测到故障，保护装置需要判断故障的类型和位置。

常见的故障类型有单相接地故障、两相接地故障、两相短路故障等。

保护装置需要根据故障的特征进行准确判断。

3. 故障切除：保护装置在判断故障后，需要通过断路器等开关设备，切断故障电路，以防止故障继续影响线路的其他部分。

四、输电线路保护的常见方法1. 过电流保护：通过对线路电流进行监测，一旦发现超过额定电流的情况，保护装置会迅速切断故障部分。

采用不同的过电流保护装置，可以实现不同的保护策略，例如差动保护、相邻线路保护等。

2. 距离保护：距离保护是一种常见的保护方法，它通过测量线路电流和电压之间的相位差来判断故障的位置。

距离保护装置可以根据设置的保护范围，迅速切除故障部分。

3. 差动保护：差动保护是一种针对线路电流的保护方法，它通过比较线路各处电流的差异来检测故障。

差动保护主要用于检测短路故障。

4. 接地保护：接地保护是一种用于检测接地故障的保护方法。

它通过测量线路接地电流或接地电压来判断故障的发生，并迅速采取切除措施。

五、总结输电线路保护是电力系统中至关重要的环节，它保证了电力系统的稳定运行和设备的安全运行。

本讲义简要介绍了输电线路保护的目的、原理和常见方法。

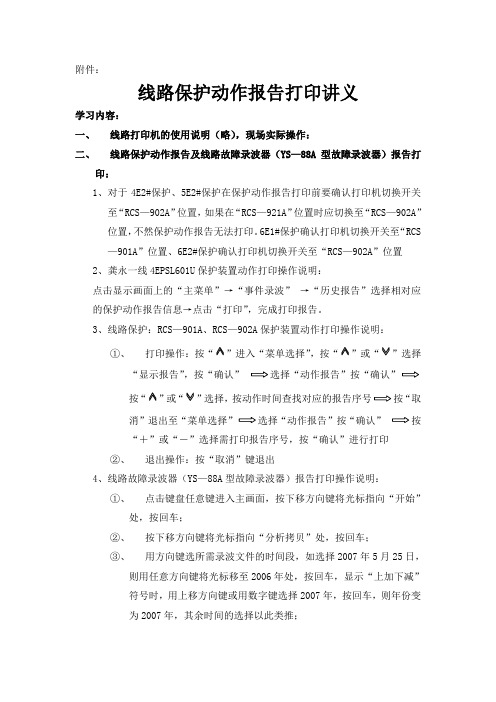

附件：线路保护动作报告打印讲义学习内容：一、线路打印机的使用说明（略），现场实际操作：二、线路保护动作报告及线路故障录波器（YS—88A型故障录波器）报告打印：1、对于4E2#保护、5E2#保护在保护动作报告打印前要确认打印机切换开关至“RCS—902A”位置，如果在“RCS—921A”位置时应切换至“RCS—902A”位置，不然保护动作报告无法打印。

6E1#保护确认打印机切换开关至“RCS—901A”位置、6E2#保护确认打印机切换开关至“RCS—902A”位置2、龚永一线4EPSL601U保护装置动作打印操作说明：点击显示画面上的“主菜单”→“事件录波”→“历史报告”选择相对应的保护动作报告信息→点击“打印”，完成打印报告。

3、线路保护：RCS—901A、RCS—902A保护装置动作打印操作说明：①、打印操作：按“”进入“菜单选择”，按“”或“”选择“显示报告”，按“确认”选择“动作报告”按“确认”按“取按“”或“”选择，按动作时间查找对应的报告序号“＋”或“－”选择需打印报告序号，按“确认”进行打印②、退出操作：按“取消”键退出4、线路故障录波器（YS—88A型故障录波器）报告打印操作说明：①、点击键盘任意键进入主画面，按下移方向键将光标指向“开始”处，按回车；②、按下移方向键将光标指向“分析拷贝”处，按回车；③、用方向键选所需录波文件的时间段，如选择2007年5月25日，则用任意方向键将光标移至2006年处，按回车，显示“上加下减”符号时，用上移方向键或用数字键选择2007年，按回车，则年份变为2007年，其余时间的选择以此类推；④、时间段选择完毕后，将光标移至“确定”，按回车；⑤、选择所要打印的录波文件，如文件有多页，则用“上页”或“下页”进行选择，选择好后，按回车；⑥、选择“报表打印”，按回车；即打印报表；⑦、报表打印完成后，按“ESC”键盘，返回主画面。

三、龚永一线4E事故跳闸处理程序：1、主要针对龚永一线4E运行中发生事故跳闸的事故处理，其它线路跳闸应参照此方案进行处理。

输电线路保护讲义一、引言输电线路是电力系统的重要组成部分，起着将发电厂产生的电能输送到用户的作用。

然而，由于电力系统中存在各种故障和意外情况，为了保障线路的安全运行，必须进行输电线路保护。

本讲义将介绍输电线路保护的基本概念、工作原理和常用的保护装置。

二、输电线路保护的概念输电线路保护是一种用于检测和隔离故障的保护装置系统。

其主要功能是在发生故障时迅速切除故障区域，以保护线路的安全运行。

输电线路保护系统主要包括电流保护、电压保护和差动保护等多种类型。

三、电流保护1. 过电流保护过电流保护是一种最常见和广泛应用的保护方式。

它可以根据线路上电流的大小判断是否发生故障，并迅速切除故障区域。

常用的过电流保护包括瞬时过电流保护和定时过电流保护。

2. 地故保护地故保护用于检测线路的接地故障。

当线路接地故障发生时，地故保护装置会迅速切除故障区域，以防止电流通过地极对人和设备造成伤害。

四、电压保护电压保护主要用于检测线路的电压异常情况，并在检测到异常时触发保护动作。

常见的电压保护包括低压保护、过压保护和跳闸保护。

五、差动保护差动保护是一种基于比较电流的保护方式。

它通过监测线路上的电流差值，判断是否发生故障，并在故障发生时迅速切除故障区域。

差动保护对于大容量变压器和特高压线路的保护至关重要。

六、常用的保护装置1. 保护继电器保护继电器是输电线路保护中最常见的装置，用于监测电流、电压和频率等参数，并在发生故障时切断电路。

它具有灵敏度高、响应速度快的特点。

2. 跳闸器跳闸器是一种自动切除线路的装置。

当保护继电器检测到故障时，跳闸器会迅速打开，切断电流流动，以保护线路的安全。

七、总结输电线路保护是电力系统中保证线路安全运行的重要环节。

本讲义介绍了电流保护、电压保护和差动保护等多种保护方式，以及常用的保护装置。

在实际应用中，需要根据具体线路的特点和要求选择适合的保护方案，并配备相应的保护装置，以确保输电线路的安全可靠运行。

继电保护课教案（№3）授课教师：钱嘉浙西电力教育培训中心课时教案授课时间：2010年1月日第三章RCS－941A(B)输电线路保护第一节RCS－941A线路保护装置一、装置的应用RCS－941A(B)为由微机实现的数字式高压线路成套快速变化装置。

它包括完整的三段相间和接地距离及四段零序方向过流保护。

RCS-941B还包括复合式距离方向元件和零序方向元件为主体的纵联保护，由工频变化量距离元件构成的快速Ⅰ段保护。

RCS－941A用于无特珠要求的110KV高压输电线路。

RCS－941B用于要求全线快速跳闸的110KV高压输电线路。

二、装置的整体结构装置的正面面板布置图。

装置的背面面板布置图。

具体硬件模块图见图各插件原理说明组成装置的插件有：电源插件（DC）、交流插件（AC）、低通滤波器（LPF），CPU插件（CPU）、通信插件（COM）、24V 光耦插件（OPT）、跳闸出口插件（OUT）、操作回路插件（SWI）、电压切换插件（YQ）、显示面板（LCD）。

输入电流电压先经隔离互感器传变至二侧，成为小信号电压，然后一组进入VFC插件，将电压信号经压频变换器转换为频率信号，供CPU1,CPU2作保护测量另一组信号进入MONI(CPU3)插件，由内部数模转换后作装置总起动元件。

1、直流电源模件（DC）作用是将220V（或110V）直流电压变换成能满足各元件要求的弱电电源电压，有±12V、两路+24V、+5V电压。

±12V供运算放大器用，一路+24V供信号、出口继电器用，另一路供光耦用，+5V为CPU使用。

2、交流输入模件(AC)作用是将电压或电流变换成满足模/数变换器量程的电压。

（电力系统的过压对数据采集系统有干扰作用，所以这一环节要采取一定的过电压防护措施和干扰抑制措施）交流电压互感器的变比时15：1共四组，为A,B,C三相母线电压和线路电压。

U A 、U B 、U C 为三相电压输入，额定电压为 100 /√3 V；U X 为重合闸中检无压、检同期元件用的电压输入，额定电压为 100V 或 100 / √3V，当输入电压小于30V 时，检无压条件满足，当输入电压大于40V时，检同期中有压条件满足；如重合闸不投或不检重合，则该输入电压可以不接。

天王沟电站线路保护讲课讲义一、我站线路保护配置1.RCS-943 包括以分相电流差动和零序电流差动为主体的快速主保护,由三段相间和接地距离保护、四段零序方向过电流保护构成的全套后备保护；装置配有三相一次重合闸功能、过负荷告警功能;二、线路保护简介1.光纤纵差保护首先,光纤的原理和一般的纵联差动保护原理基本上是一样的,都是保护装置通过计算三相电流的变化,判断三相电流的向量和是否为零来确定是否动作,当接在的二次侧的电流继电器包括零序电流中有电流流过达到保护动作整定值是,保护就动作,跳开故障线路的开关;即使是微机保护装置,其原理也是这样的;但是,光纤差动保护采用分相电流差动元件作为快速主保护,并采用PCM光纤或光缆作为通道,使其动作速度更快,因而是短线路的主保护另外,光纤差动保护和其它差动保护的不同之处,还在于所采用的通道形式不同;的通道一般有以下几种类型：以下几点作为了解,我站为第3种1.电力线载波,也就是常说的高频保护,利用电力输电线路作为通道传输高频信号；2.微波纵联保护,简称微波保护,利用无线通道,需要天线无线传输；3.光纤纵联保护,简称光纤保护,利用光纤光缆作为通道；4.导引线纵联保护,简称导引线保护,利用导引线直接比较线路两端电流的幅值和相位,以判别区内、区外故障;2.线路距离保护我站线路距离保护分为接地距离、相间距离保护接地距离：以保护安装处故障相对地电压为测量电压、以带有零序电流补偿的故障相电流为测量电流的方式,就能够正确地反应各种接地故障的故障距离,所以它称为接地距离保护接线方式;相间距离：以保护安装处两故障相相间电压为测量电压、以两故障相电流之差为测量电流的方式称为相间距离保护接线方式;是反应故障点至保护安装地点之间的距离或阻抗;并根据距离的远近而确定动作时间的一种保护装置;该装置的主要元件为距离阻抗继电器,它可根据其端子上所加的电压和电流测知保护安装处至短路点间的阻抗值,此阻抗称为继电器的测量阻抗;当短路点距保护安装处近时,其测量阻抗小,动作时间短；当短路点距保护安装处远时,其测量阻抗增大,动作时间增长,这样就保证了保护有选择性地切除故障线路;用电压与电流的比值即阻抗构成的继电保护,又称阻抗保护,阻抗元件的阻抗值是接入该元件的电压与电流的比值：U/I=Z,也就是短路点至保护安装处的阻抗值;因线路的阻抗值与距离成正比,所以叫或阻抗保护;距离保护分的动作行为反映保护安装处到短路点距离的远近;与电流保护和电压保护相比,距离保护的性能受系统运行方式的影响较小;距离保护保护范围讲解:一般距离保护为Ⅲ断式距离保护,第一段保护范围为线路全长85%,二段保护范围位前面与一段重合,后面为剩余线路的20%,三段保护范围为线路全长的120%;一般情况下,距离保护装置由以下4种元件组成;①起动元件：在发生故障的瞬间起动整套保护,并可作为距离保护的第Ⅲ段;起动元件常取用过电流继电器或低阻抗继电器;②方向元件：保证保护动作的方向性,防止反方向故障时保护误动作;方向元件可取用单独的功率方向继电器,也可取用功率方向继电器与距离元件结合构成方向阻抗继电器;③距离元件：距离保护装置的核心部分;它的作用是量测短路点至保护安装处的距离;一般采用阻抗继电器;④时限元件：配合短路点的远近得到所需的时限特性,以保证保护动作的选择性;一般采用时间继电器;3.保护装置面板操作说明根据说明书在实际设备上进行讲解,主要讲解日常操作。

铁路运输安全保护条例彭英编写(晋督班教案 2005年5月8日稿)今后，如果再有人向铁路保护区内倒垃圾，将被处以最高2000元的罚款。

这是4月1日起开始实施的《铁路运输安全保护条例》中明确规定的。

（《铁路运输安全保护条例》于2004年12月22日国务院第74次常务会议通过，自2005年4月1日起施行。

）新条例对违反铁路运输安全行为的处罚更加严格。

为什么要修订《铁路运输安全保护条例》？随着铁路运输的快速增长，对铁路运输安全管理提出了更高的要求，原条例已经不适应当前铁路运输安全管理的实际需要。

一是，内容比较简单。

原条例对电气化铁路设施的安全保护和危险货物运输缺少必要的规定；对铁路运输企业自身的营运行为，也没有提出具体的安全要求。

二是，保护力度不够。

例如，原条例在铁路桥梁跨越的河道上下游设立的禁止采砂范围，已经不能有效保护铁路桥梁的安全。

2002年，陇海线灞河桥因河道下游过度采砂，被洪水冲垮，导致运输中断，造成直接经济损失5000多万元。

根据铁道部的调查统计，由于过度采砂，导致全国干线铁路117座桥梁存在行车安全重大隐患。

三是，原条例主要规定了铁路部门维护铁路运输安全的职责，对于地方人民政府及其有关部门的责任强调得不够，不利于全面保障铁路运输安全。

四是，《安全生产法》和《危险化学品安全管理条例》，对安全生产提出了更高要求，需要针对铁路运输的特点，作出具体的规定。

因此，迫切需要对原条例进行修改。

新条例在保护铁路线路安全方面作了哪些规定？一是，设立铁路线路安全保护区制度。

二是，严格限制在铁路桥梁跨越的河道上下游一定范围内从事采砂等活动。

三是，禁止在铁路线路两侧各200米范围内设立生产、加工、储存和销售易燃、易爆或者放射性物品等危险物品的场所、仓库，1000米范围内从事采矿、采石及爆破作业。

四是，明确规定了道路、铁路两用桥的安全责任和管理原则。

五是，针对铁路线路与道路、水路、通信线路、油气管线等设施交叉、重叠时存在的安全责任不明确的问题，新条例作了相关规定。

一、本站220kV线路保护采用主保护的重合闸功能。

南瑞931、902保护投入“勾通三跳”连接片后，由逻辑图可知，有勾三闭重开入给主保护，因此闭锁重合放电，充电灯立即熄灭。

但不启动闭锁重合继电器（BCJ 继电器）。

所以，BCJ接点不闭合。

由图可知，当本保护动作跳闸同时满足了设定的闭重条件时，BCJ 继电器动作，例如手合加速、重合加速、距离三段、零序三段、设置相间距离Ⅱ段闭重，当相间距离Ⅱ段动作跳闸时，BCJ 继电器动作。

BCJ 继电器一旦动作，则直至整组复归返回。

二、220kV南端线路保护（RCS931、902）使用线路保护本身重合闸，当投入线路保护沟通三跳连接片时，保护任何故障都三跳出口，同时对重合闸放电；若只将重合闸出口退出和方式控制开关切到“停用”，单相故障，主保护或I段动作时，保护仍是发单跳令，最后由三相不一致切除非故障相，所以采用220kV南端继保线路停用重合闸时，必须投入沟通三跳连接片。

若重合闸出口投入和重合闸方式控制开关在“单重”位置，沟通三跳连接片也投入，线路任何故障都将三跳不重合，所以线路需投入重合闸时，必须退出沟通三跳连接片。

1、自动重合闸；方式。

2. 三相电流全部消失时跳闸固定动作。

3. 重合闸退出指定值中重合闸投入控制字置“0”。

4. 重合闸充电在正常运行时进行，重合闸投入、无TWJ、无控制回路断线、无TV断线或虽有TV断线但控制字“TV断线闭锁重合闸”置“0”，经10秒后充电完成。

5. 重合闸由独立的重合闸起动元件来起动。

当保护跳闸后或开关偷跳均可起动重合闸。

6. 重合方式可选用检线路无压母线有压重合闸、检母线无压线路有压重合闸、检线路无压母线无压重合闸、检同期重合闸，也可选用不检而直接重合闸方式。

检线路无压母线有压时，检查线路电压小于30V 且无线路电压断线，同时三相母线电压均大于40V 时，检线路无压母线有压条件满足，而不管线路电压用的是相电压还是相间电压；检母线无压线路有压时，检查三相母线电压均小于30V 且无母线TV 断线，同时线路电压大于40V时，检母线无压线路有压条件满足；检线路无压母线无压时，检查三相母线电压均小于30V且无母线TV断线，同时线路电压小于30V且无线路电压断线时，检线路无压母线无压条件满足；检同期时，检查线路电压和三相母线电压均大于40V 且线路电压和母线电压间的相位在整定范围内时，检同期条件满足。
