高压架空线路的过电压保护参考文本

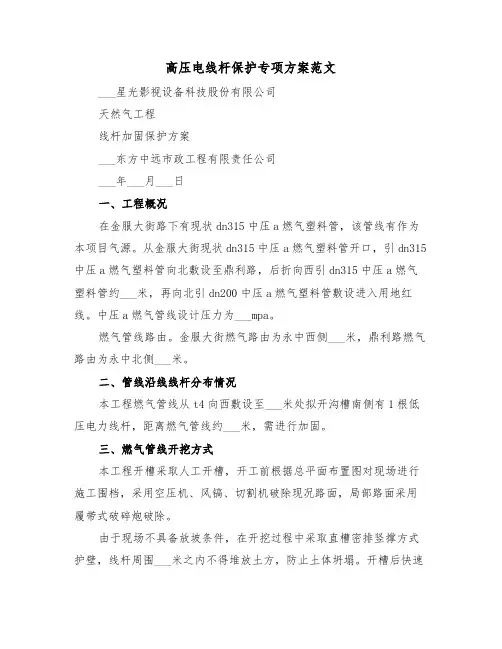

高压电线杆保护专项方案范文___星光影视设备科技股份有限公司天然气工程线杆加固保护方案___东方中远市政工程有限责任公司___年___月___日一、工程概况在金服大街路下有现状dn315中压a燃气塑料管，该管线有作为本项目气源。

从金服大街现状dn315中压a燃气塑料管开口，引dn315中压a燃气塑料管向北敷设至鼎利路，后折向西引dn315中压a燃气塑料管约___米，再向北引dn200中压a燃气塑料管敷设进入用地红线。

中压a燃气管线设计压力为___mpa。

燃气管线路由。

金服大街燃气路由为永中西侧___米，鼎利路燃气路由为永中北侧___米。

二、管线沿线线杆分布情况本工程燃气管线从t4向西敷设至___米处拟开沟槽南侧有1根低压电力线杆，距离燃气管线约___米，需进行加固。

三、燃气管线开挖方式本工程开槽采取人工开槽，开工前根据总平面布置图对现场进行施工围档，采用空压机、风镐、切割机破除现况路面，局部路面采用履带式破碎炮破除。

由于现场不具备放坡条件，在开挖过程中采取直槽密排竖撑方式护壁，线杆周围___米之内不得堆放土方，防止土体坍塌。

开槽后快速下管回填通过线杆所在位置，防止长时间晾槽，根据图纸所示本工程沟槽挖深较深，为___米，沟槽南侧有低压线杆，埋深通常为___米左右，开槽时要确保线杆的稳定性。

除了对本工程线杆已按抱箍斜撑方法进行了加固之外。

但沟槽必须与线杆保持最小的安全距离，按常规施工上口开挖宽度为___米，现只能采用直槽钢木结构支护，上口约为___米左右，槽边距线杆___米左右。

沟槽钢木结构支护采用Ⅰ10a工字钢或双［16a贴焊作为立柱，沿沟槽每___米放置一根，中间夹放___mm木板挡土，工字钢之间采用可调支撑进行对撑，见下图：注：1、木板；2、型钢立柱；3、对撑沟槽开挖到一定深度后修平槽壁开始进行支撑，支撑前先校核沟槽开挖断面是否符合燃气管要求的宽度，再将工字钢打入槽底作为支撑立柱，再安设木板和对撑。

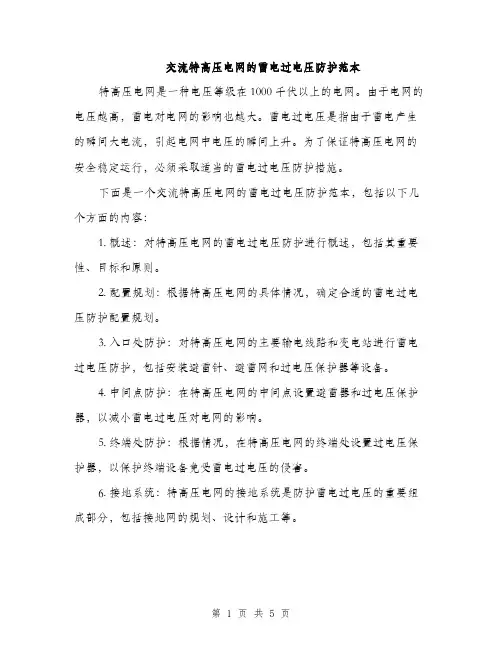

交流特高压电网的雷电过电压防护范本特高压电网是一种电压等级在1000千伏以上的电网。

由于电网的电压越高，雷电对电网的影响也越大。

雷电过电压是指由于雷电产生的瞬间大电流，引起电网中电压的瞬间上升。

为了保证特高压电网的安全稳定运行，必须采取适当的雷电过电压防护措施。

下面是一个交流特高压电网的雷电过电压防护范本，包括以下几个方面的内容：1. 概述：对特高压电网的雷电过电压防护进行概述，包括其重要性、目标和原则。

2. 配置规划：根据特高压电网的具体情况，确定合适的雷电过电压防护配置规划。

3. 入口处防护：对特高压电网的主要输电线路和变电站进行雷电过电压防护，包括安装避雷针、避雷网和过电压保护器等设备。

4. 中间点防护：在特高压电网的中间点设置避雷器和过电压保护器，以减小雷电过电压对电网的影响。

5. 终端处防护：根据情况，在特高压电网的终端处设置过电压保护器，以保护终端设备免受雷电过电压的侵害。

6. 接地系统：特高压电网的接地系统是防护雷电过电压的重要组成部分，包括接地网的规划、设计和施工等。

7. 防护设备选择：根据特高压电网的工作条件和技术要求，选择合适的雷电过电压防护设备，包括避雷针、避雷器、过电压保护器等。

8. 防护工艺：特高压电网的雷电过电压防护工艺包括设备的安装、维护和检测等，保证防护措施的有效性。

9. 监测系统：特高压电网的雷电过电压防护需要配备合适的监测系统，及时掌握电网中的雷电过电压情况，以调整防护措施。

10. 应急措施：针对特高压电网的雷电过电压事件，需要制定相应的应急预案，以确保电网的安全和稳定运行。

11. 安全教育与培训：对特高压电网的雷电过电压防护人员进行安全教育与培训，提高其防护意识和技能。

以上是一个交流特高压电网的雷电过电压防护范本，根据特高压电网的实际情况和需求，可以进行适当的修改和调整。

实际的雷电过电压防护需要根据具体的工程项目进行设计和实施，确保特高压电网的安全运行。

交流特高压电网的雷电过电压防护范本（二）特高压电网作为我国电力系统的重要组成部分，具有输送距离长、输送能力大、损耗低等特点，在电力传输中起着重要的作用。

交流特高压电网的雷电过电压防护模版雷电是自然界中常见的天气现象之一，也是对特高压电网稳定运行造成影响的重要因素之一。

在特高压电网运行过程中，由于电网设备和线路受到雷电的影响，会导致电网产生过电压，从而对电网设备产生损坏甚至引发事故。

因此，必须采取有效的雷电过电压防护措施，以保障特高压电网的安全稳定运行。

为了有效防护特高压电网免受雷电过电压的影响，需要制定一套科学合理的防护模板。

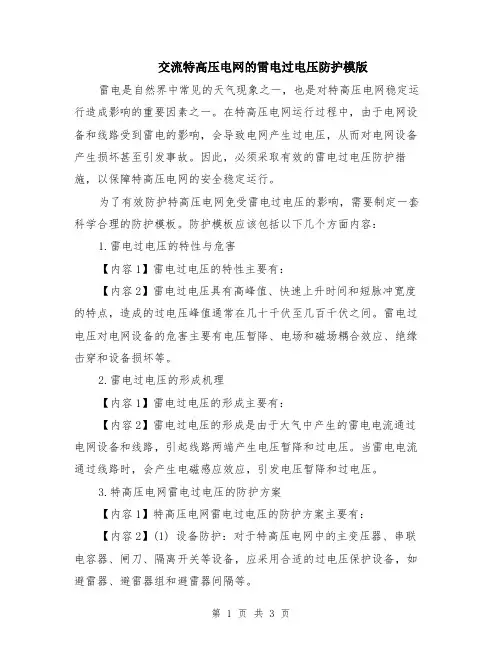

防护模板应该包括以下几个方面内容：1.雷电过电压的特性与危害【内容1】雷电过电压的特性主要有：【内容2】雷电过电压具有高峰值、快速上升时间和短脉冲宽度的特点，造成的过电压峰值通常在几十千伏至几百千伏之间。

雷电过电压对电网设备的危害主要有电压暂降、电场和磁场耦合效应、绝缘击穿和设备损坏等。

2.雷电过电压的形成机理【内容1】雷电过电压的形成主要有：【内容2】雷电过电压的形成是由于大气中产生的雷电电流通过电网设备和线路，引起线路两端产生电压暂降和过电压。

当雷电电流通过线路时，会产生电磁感应效应，引发电压暂降和过电压。

3.特高压电网雷电过电压的防护方案【内容1】特高压电网雷电过电压的防护方案主要有：【内容2】(1) 设备防护：对于特高压电网中的主变压器、串联电容器、闸刀、隔离开关等设备，应采用合适的过电压保护设备，如避雷器、避雷器组和避雷器间隔等。

【内容3】(2) 线路防护：对于特高压电网中的输电线路，应采用避雷装置，如避雷线和金属氧化物避雷器等。

【内容4】(3) 接地系统：特高压电网的接地系统应具备良好的接地电阻和接地网，以确保接地系统的安全可靠性。

【内容5】(4) 综合防护：除了对设备和线路进行单独的防护外，还应通过综合防护手段，如避雷母线、避雷网和防雷墙等，保护整个特高压电网不受雷电过电压的影响。

4.雷电过电压防护控制措施的实施与管理【内容1】雷电过电压防护控制措施的实施与管理主要包括：【内容2】(1) 防护设备的选用和安装：选择合适的防护设备，并根据特高压电网的具体情况进行安装和布置。

武汉雷泰电力科技发展有限公司WUHAN LEITAI ELECTRICAL TECHNOLOGY CO., LTD.20kV架空绝缘线路过电压保护器说明书因雷击架空绝缘线路引起的直击雷电过电压或感应过电压极易导致绝缘子闪络或击穿，工频电弧集中在绝缘层的击穿点造成导线熔化断线。

为了防止这一事故，我公司研究开发了架空绝缘线路过电压保护器，其作用是在雷击架空绝缘线路时，将雷电流引向保护器，并截断工频续流，避免绝缘子闪络或击穿，保护架空绝缘线路避免发生断线事故。

1产品特点·产品通过了电力部电气设备质量检测中心型式试验和技术论证，各项技术指标均符合国家标准和行业标准；·优异的保护特性：通过保护器引流环与导线之间形成的串联间隙和限流元件的协同作用，能在瞬间有效地截断工频续流，避免导线发生雷击断线事故；·工频耐受能力强、陡波特性好、通流容量大、保护曲线平坦，可有效减少因雷击造成的线路开关跳闸；·独有界面偶联技术和硅橡胶外套整体一次成型工艺，确保产品可靠密封、安全防爆；·硅橡胶外套耐气候老化，耐电蚀损、耐污秽；·运行安全可靠、免维护。

即使因异常情况保护器损坏，因有串联间隙的隔离作用，亦不会影响线路绝缘配合水平，确保电力系统的运行安全。

2型号说明XHQ5-25.4/72X－表示架空绝缘线路； HQ－表示保护器； 5－表示标称放电电流为5kA；25.4/72－分子表示额定电压；分母表示保护器在标称放电电流下的残压。

3产品及安装示意图4主要技术指标表1 20kV架空线路过电压保护器主要技术性能5验收、预试验收：型号、数量与订货合同一致，外观无破损，合格证、生产日期、产品编号、U1mA数据齐全；预试：建议试验限流元件的U1mA和0.75U1mA下的泄漏电流值（U1mA≥36kV、0.75U1mA下的泄漏电流值I≤30μA），限流元件本体禁止交流工频放电电压试验。

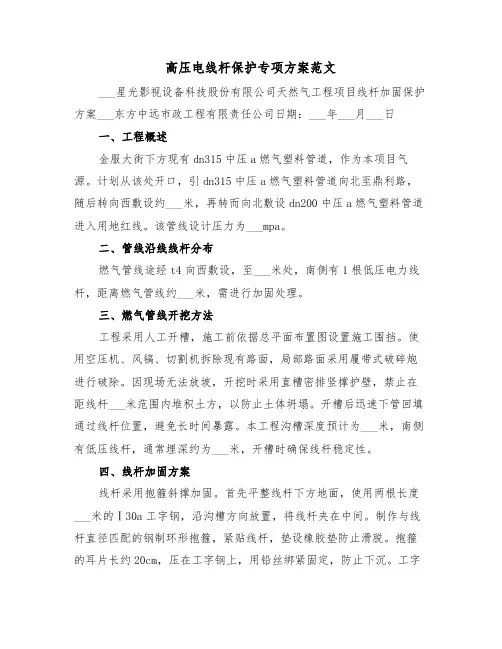

高压电线杆保护专项方案范文___星光影视设备科技股份有限公司天然气工程项目线杆加固保护方案___东方中远市政工程有限责任公司日期：___年___月___日一、工程概述金服大街下方现有dn315中压a燃气塑料管道，作为本项目气源。

计划从该处开口，引dn315中压a燃气塑料管道向北至鼎利路，随后转向西敷设约___米，再转而向北敷设dn200中压a燃气塑料管道进入用地红线。

该管线设计压力为___mpa。

二、管线沿线线杆分布燃气管线途经t4向西敷设，至___米处，南侧有1根低压电力线杆，距离燃气管线约___米，需进行加固处理。

三、燃气管线开挖方法工程采用人工开槽，施工前依据总平面布置图设置施工围挡。

使用空压机、风镐、切割机拆除现有路面，局部路面采用履带式破碎炮进行破除。

因现场无法放坡，开挖时采用直槽密排竖撑护壁，禁止在距线杆___米范围内堆积土方，以防止土体坍塌。

开槽后迅速下管回填通过线杆位置，避免长时间暴露。

本工程沟槽深度预计为___米，南侧有低压线杆，通常埋深约为___米，开槽时确保线杆稳定性。

四、线杆加固方案线杆采用抱箍斜撑加固。

首先平整线杆下方地面，使用两根长度___米的Ⅰ30a工字钢，沿沟槽方向放置，将线杆夹在中间。

制作与线杆直径匹配的钢制环形抱箍，紧贴线杆，垫设橡胶垫防止滑脱。

抱箍的耳片长约20cm，压在工字钢上，用铅丝绑紧固定，防止下沉。

工字钢端头用地锚固定地面，dn100钢管作为斜撑，与地锚呈30-40°角，斜撑下部与工字钢螺栓连接，上部与抱箍连接，连接点位于线杆高度的2/3以上，斜撑与抱箍同样用铅丝牢固连接，以防止线杆倾斜。

线杆倾斜监测频率设定为___次/天。

五、与产权管理单位的配合措施1. 开工前通知线杆产权及管理单位，如有需要办理相关手续。

2. 施工中密切监测沟槽状态，如发现线杆一侧土方有坍塌迹象，立即停工，封闭现场，疏散周围群众和车辆，并通知产权管理单位。

高压电线杆保护专项方案范文（二）河道内___千伏电线杆土丘处理方案鉴于___千伏高压线的拆迁工作尚未完成，目前河道内的高压线杆土丘尚未清除。

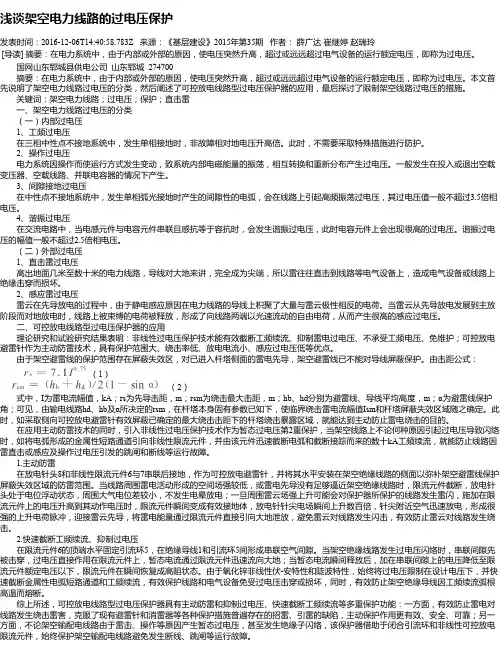

浅谈架空电力线路的过电压保护发表时间：2016-12-06T14:40:58.783Z 来源：《基层建设》2015年第35期作者：薛广达崔继婷赵瑞玲[导读] 摘要：在电力系统中，由于内部或外部的原因，使电压突然升高，超过或远远超过电气设备的运行额定电压，即称为过电压。

国网山东郓城县供电公司山东郓城 274700摘要：在电力系统中，由于内部或外部的原因，使电压突然升高，超过或远远超过电气设备的运行额定电压，即称为过电压。

本文首先说明了架空电力线路过电压的分类，然后阐述了可控放电线路型过电压保护器的应用，最后探讨了限制架空线路过电压的措施。

关键词：架空电力线路；过电压；保护；直击雷一、架空电力线路过电压的分类（一）内部过电压1、工频过电压在三相中性点不接地系统中，发生单相接地时，非故障相对地电压升高倍。

此时，不需要采取特殊措施进行防护。

2、操作过电压电力系统因操作而使运行方式发生变动，致系统内部电磁能量的振荡，相互转换和重新分布产生过电压。

一般发生在投入或退出空载变压器、空载线路、并联电容器的情况下产生。

3、间隙接地过电压在中性点不接地系统中，发生单相弧光接地时产生的间隙性的电弧，会在线路上引起高频振荡过电压，其过电压值一般不超过3.5倍相电压。

4、谐振过电压在交流电路中，当电感元件与电容元件串联且感抗等于容抗时，会发生谐振过电压，此时电容元件上会出现很高的过电压。

谐振过电压的幅值一般不超过2.5倍相电压。

（二）外部过电压1、直击雷过电压高出地面几米至数十米的电力线路，导线对大地来讲，完全成为尖端，所以雷往往直击到线路等电气设备上，造成电气设备或线路上绝缘击穿而损坏。

2、感应雷过电压雷云在先导放电的过程中，由于静电感应原因在电力线路的导线上积聚了大量与雷云极性相反的电荷。

当雷云从先导放电发展到主放阶段而对地放电时，线路上被束缚的电荷被释放，形成了向线路两端以光速流动的自由电荷，从而产生很高的感应过电压。

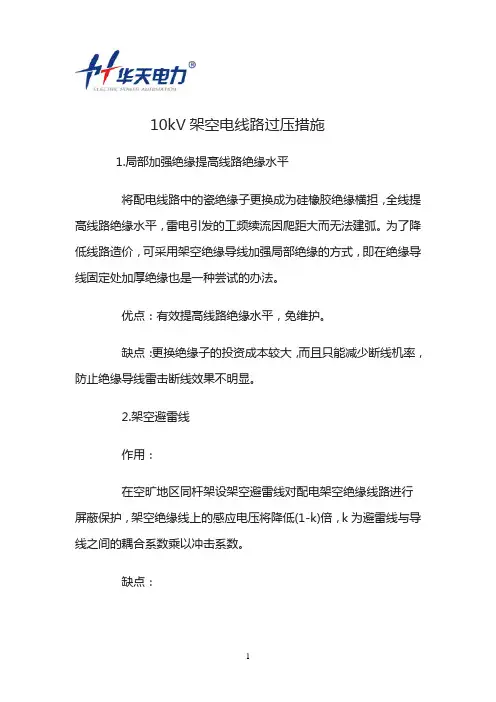

10kV架空电线路过压措施
1.局部加强绝缘提高线路绝缘水平
将配电线路中的瓷绝缘子更换成为硅橡胶绝缘横担，全线提高线路绝缘水平，雷电引发的工频续流因爬距大而无法建弧。

为了降低线路造价，可采用架空绝缘导线加强局部绝缘的方式，即在绝缘导线固定处加厚绝缘也是一种尝试的办法。

优点：有效提高线路绝缘水平，免维护。

缺点：更换绝缘子的投资成本较大，而且只能减少断线机率，防止绝缘导线雷击断线效果不明显。

2.架空避雷线
作用：
在空旷地区同杆架设架空避雷线对配电架空绝缘线路进行屏蔽保护，架空绝缘线上的感应电压将降低(1-k)倍，k为避雷线与导线之间的耦合系数乘以冲击系数。

缺点：
（1）投资成本大。

（2）雷击架空避雷线后容易造成反击闪络/定位高度较低的雷电先导容易产生绕击闪络：仍然可能引发工频续流熔断绝缘导线。

3.保护间隙
作用：
保护间隙将电弧拉长，使电网电压不能维持电弧燃烧，是一种最简单的灭弧装置。

缺点：
（1）间隙不能切断雷电流之后的工频短路电流，必须借助于自动重合闸配合来切断电弧。

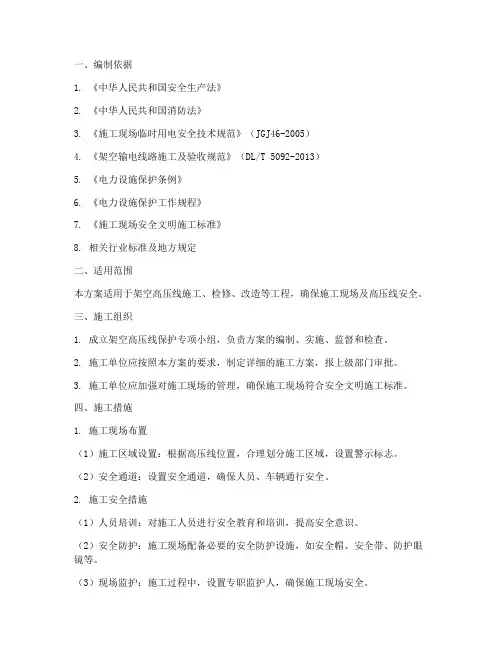

一、编制依据1. 《中华人民共和国安全生产法》2. 《中华人民共和国消防法》3. 《施工现场临时用电安全技术规范》（JGJ46-2005）4. 《架空输电线路施工及验收规范》（DL/T 5092-2013）5. 《电力设施保护条例》6. 《电力设施保护工作规程》7. 《施工现场安全文明施工标准》8. 相关行业标准及地方规定二、适用范围本方案适用于架空高压线施工、检修、改造等工程，确保施工现场及高压线安全。

三、施工组织1. 成立架空高压线保护专项小组，负责方案的编制、实施、监督和检查。

2. 施工单位应按照本方案的要求，制定详细的施工方案，报上级部门审批。

3. 施工单位应加强对施工现场的管理，确保施工现场符合安全文明施工标准。

四、施工措施1. 施工现场布置（1）施工区域设置：根据高压线位置，合理划分施工区域，设置警示标志。

（2）安全通道：设置安全通道，确保人员、车辆通行安全。

2. 施工安全措施（1）人员培训：对施工人员进行安全教育和培训，提高安全意识。

（2）安全防护：施工现场配备必要的安全防护设施，如安全帽、安全带、防护眼镜等。

（3）现场监护：施工过程中，设置专职监护人，确保施工现场安全。

3. 高压线保护措施（1）现场勘察：施工前，对高压线进行现场勘察，了解线路情况。

（2）施工方案：根据勘察结果，制定合理的施工方案，确保高压线安全。

（3）防护措施：施工过程中，采取必要的防护措施，如设置防护架、防护网等。

（4）安全距离：确保施工人员与高压线保持安全距离，防止触电事故发生。

4. 施工验收（1）施工完成后，对施工现场进行验收，确保符合安全文明施工标准。

（2）对高压线进行检查，确保线路安全。

五、应急预案1. 突发事件：如发生触电事故、火灾等突发事件，立即启动应急预案，组织人员进行救援。

2. 事故处理：事故发生后，立即上报上级部门，按照规定进行处理。

六、总结本方案旨在确保架空高压线施工、检修、改造等工程的安全，降低事故风险。

10kV 架空绝缘线路过电压保护器技术规范书1、总则本技术范围书适用于电力公司10kV架空绝缘线路过电压保护器的招标通用订货，是相关设备通用订货合同的技术条款。

2、采用标准2.1.1 GB 191 包装储运图示标志2.1.2 GB 311.1 高压输变电设备的绝缘配合2.1.3 GB 775.3 绝缘子试验方法第3部分：机械试验方法2.1.4 GB/T 2900.19 电工各词术语高压试验技术和绝缘配合2.1.5 GB/T 16927.1 高电压试验技术第一部分：一般试验要求2.1.6 GB 11032 交流无间隙金属氧化物避雷器2.1.7 DL/T 815 交流输电线路用复合外套金属氧化物避雷器2.1.8 JB/T 8952 35kV及以下交流系统用复合外套无间隙金属氧化物避雷器3、技术参数和要求3.1 设备名称：10kV架空绝缘线路过电压保护器3.2 设备规格：XHQ5-12.7/363.3 主要技术要求3.3.1 环境条件3.3.1.1 海拔高度≤1000m3.3.1.2 环境温度-25℃~＋40℃最高年平均气温20℃3.3.1.3 日照强度0.1W/cm²（风速：0.5m/s）3.3.1.4 最大日温差25K3.3.1.5 最大风速35m/s3.3.1.6 履冰厚度≤10mm3.3.1.7 抗震能力地震烈度为7度及以下地区3.3.1.8 安装位置户外3.3.2 性能参数3.3.2.14、试验4.1 型式试验除非卖方能提供证据证明已按下述要求进行过设计试验（型式试验），否则按合同供应的全部组装的保护器（或部件）都必须进行下列设计试验，这些试验应能证明按合同供应的保护器在各方面都符合技术规范的要求。

4.1.1 外观检查；4.1.2 直流1mA参考电压试验；4.1.3 0.75倍直流1mA参考电压下泄漏电流试验；4.1.4 工频参考电压试验；4.1.5 局部放电试验；4.1.6 复合外套绝缘耐受试验；4.1.7 机械性能试验；4.1.8 爬电比距检查；4.1.9 残压试验；4.1.10 方波和大电流冲击耐受试验；4.1.11 动作负载试验；4.1.12 间隙距离测量；4.1.13 放电电压试验；4.1.14 雷电冲击伏秒特性试验；4.1.15密封试验；4.1.16 热机试验和沸水煮试验；4.1.17 复合外套起痕和电蚀损试验。

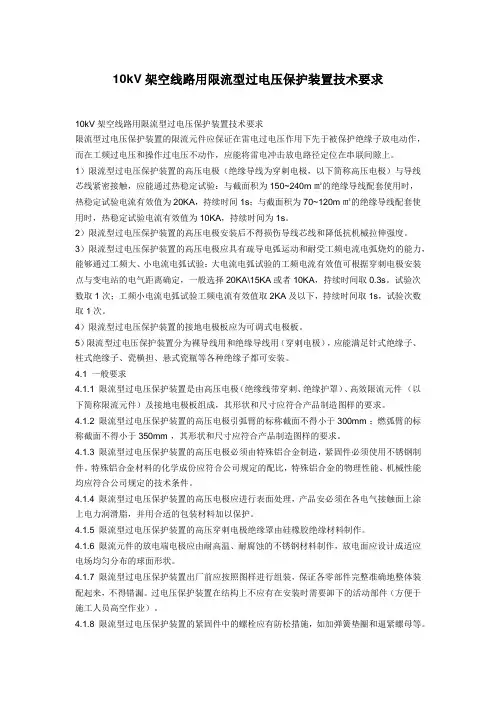

10kV架空线路用限流型过电压保护装置技术要求10kV架空线路用限流型过电压保护装置技术要求限流型过电压保护装置的限流元件应保证在雷电过电压作用下先于被保护绝缘子放电动作，而在工频过电压和操作过电压不动作，应能将雷电冲击放电路径定位在串联间隙上。

1）限流型过电压保护装置的高压电极（绝缘导线为穿剌电极，以下简称高压电极）与导线芯线紧密接触，应能通过热稳定试验：与截面积为150~240m㎡的绝缘导线配套使用时，热稳定试验电流有效值为20KA，持续时间1s；与截面积为70~120m㎡的绝缘导线配套使用时，热稳定试验电流有效值为10KA，持续时间为1s。

2）限流型过电压保护装置的高压电极安装后不得损伤导线芯线和降低抗机械拉伸强度。

3）限流型过电压保护装置的高压电极应具有疏导电弧运动和耐受工频电流电弧烧灼的能力，能够通过工频大、小电流电弧试验：大电流电弧试验的工频电流有效值可根据穿刺电极安装点与变电站的电气距离确定，一般选择20KA\15KA或者10KA，持续时间取0.3s。

试验次数取1次；工频小电流电弧试验工频电流有效值取2KA及以下，持续时间取1s，试验次数取1次。

4）限流型过电压保护装置的接地电极板应为可调式电极板。

5）限流型过电压保护装置分为裸导线用和绝缘导线用（穿剌电极），应能满足针式绝缘子、柱式绝缘子、瓷横担、悬式瓷瓶等各种绝缘子都可安装。

4.1 一般要求4.1.1 限流型过电压保护装置是由高压电极（绝缘线带穿剌、绝缘护罩）、高效限流元件（以下简称限流元件）及接地电极板组成，其形状和尺寸应符合产品制造图样的要求。

4.1.2 限流型过电压保护装置的高压电极引弧臂的标称截面不得小于300mm²；燃弧臂的标称截面不得小于350mm²，其形状和尺寸应符合产品制造图样的要求。

4.1.3 限流型过电压保护装置的高压电极必须由特殊铝合金制造，紧固件必须使用不锈钢制件。

特殊铝合金材料的化学成份应符合公司规定的配比，特殊铝合金的物理性能、机械性能均应符合公司规定的技术条件。

10kV架空线路用限流型过电压保护装置技术要求10kV架空线路用限流型过电压保护装置技术要求限流型过电压保护装置的限流元件应保证在雷电过电压作用下先于被保护绝缘子放电动作，而在工频过电压和操作过电压不动作，应能将雷电冲击放电路径定位在串联间隙上。

1）限流型过电压保护装置的高压电极（绝缘导线为穿剌电极，以下简称高压电极）与导线芯线紧密接触，应能通过热稳定试验：与截面积为150~240m㎡的绝缘导线配套使用时，热稳定试验电流有效值为20KA，持续时间1s；与截面积为70~120m㎡的绝缘导线配套使用时，热稳定试验电流有效值为10KA，持续时间为1s。

2）限流型过电压保护装置的高压电极安装后不得损伤导线芯线和降低抗机械拉伸强度。

3）限流型过电压保护装置的高压电极应具有疏导电弧运动和耐受工频电流电弧烧灼的能力，能够通过工频大、小电流电弧试验：大电流电弧试验的工频电流有效值可根据穿刺电极安装点与变电站的电气距离确定，一般选择20KA\15KA或者10KA，持续时间取0.3s。

试验次数取1次；工频小电流电弧试验工频电流有效值取2KA及以下，持续时间取1s，试验次数取1次。

4）限流型过电压保护装置的接地电极板应为可调式电极板。

5）限流型过电压保护装置分为裸导线用和绝缘导线用（穿剌电极），应能满足针式绝缘子、柱式绝缘子、瓷横担、悬式瓷瓶等各种绝缘子都可安装。

4.1 一般要求4.1.1 限流型过电压保护装置是由高压电极（绝缘线带穿剌、绝缘护罩）、高效限流元件（以下简称限流元件）及接地电极板组成，其形状和尺寸应符合产品制造图样的要求。

4.1.2 限流型过电压保护装置的高压电极引弧臂的标称截面不得小于300mm²；燃弧臂的标称截面不得小于350mm²，其形状和尺寸应符合产品制造图样的要求。

4.1.3 限流型过电压保护装置的高压电极必须由特殊铝合金制造，紧固件必须使用不锈钢制件。

特殊铝合金材料的化学成份应符合公司规定的配比，特殊铝合金的物理性能、机械性能均应符合公司规定的技术条件。

文件编号：TP-AR-L6895In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives.（示范文本）编订：_______________审核：_______________单位：_______________高压架空线路的过电压保护(正式版)高压架空线路的过电压保护(正式版)使用注意：该安全管理资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。

材料内容可根据实际情况作相应修改，请在使用时认真阅读。

由于架空线路长面广，遍布各地，因此雷电事故一般较多（占电网雷电事故的90％以上）。

为此，对高压架空线路应采取严格的和全面的过电压保护，其中主要有以下几项：（1）防止直接雷击的保护如架设避雷线，个别地段用避雷针保护，以及采用避雷器、保护间隙等。

（2）防止发生反击（闪络）的保护当雷击杆顶或避雷线时，由于有杆塔电感和接地电阻，雷电流可能导致杆塔电位达到使线路绝缘发生反击（对导线闪络放电）的数值。

通常，可采用降低接地电阻、加强绝缘和增大耦合系数等办法来保护。

（3）防止出现工频稳定电弧的保护线路绝缘发生冲击闪络之后，只要不出现稳定的工频短路电弧，就不会造成线路跳闸。

所以，要采用降低绝缘上的电位梯度，中性点不扫地或经消弧线圈接地等方式，使大多数冲击闪络电弧自行消失，而不致造成工频短路。

（4）防止供电中断的保护如采取自动重合闸等补救性保护措施。

此处输入对应的公司或组织名字Enter The Corresponding Company Or Organization Name Here。

高压架空线路的雷电过电压保护1)各级电压的线路，保护方式应符合下列规定:①500~750kV输电线路应沿全线架设双地线。

② 220~330kV输电线路应沿全线架设地线，年平均雷暴日数不超过15天的地区或运行经验证明雷电活动轻微的地区，可架设单地线，山区宜架设双地线。

③110kV输电线路宜沿全线架设地线，在年平均雷暴日数不超过15天或运行经验证明雷电活动轻微的地区，可不架设地线。

无地线的输电线路，宜在变电站或发电厂的进线段架设1~2km地线。

66kV线路，负荷重要且所经地区平均年雷暴日数为30天以上的地区，宜沿全线架设避雷线。

⑤35kV及以下线路，一般不沿全线架设避雷线。

⑥除少雷区外，3~10kV钢筋混凝土杆配电线路，宜采用瓷或其他绝缘材料的横担;如用铁横担，对供电可靠性要求高的线路宜采用高一电压等数的绝缘子，并应尽量以较短时间切除故障，以减少雷击跳闸和断线事故。

注:少雷区:平均年雷暴日数不超过15的地区。

中雷区:平均年雷暴日数超过15但不超过40 的地区。

多雷区:平均年雷暴日数超过40但不超过90的地区。

雷电活动特别强烈地区:平均年雷暴日数超过90的地区及根据运行经验雷害特别严重的地区。

2) 杆塔上地线(避雷线)对边导线的保护角，应符合下列要求:①对于单回线路，330kV及以下线路的保护角不宜大于15°，500~750kV线路的保护角不宜大于10°。

②对于同塔双回或多回路，110kV线路的保护角不宜大于10°，220kV 及以上线路的保护角均不宜大于0°。

③单地线线路不宜大于25°。

④对重覆冰线路的保护角可适当加大。

高压输电线路过电压及保护与控制摘要：本篇文章探讨了高压输电线路过电压的问题，研究了过电压发生的缘故，探讨了过电压的保护及控制并对其操作电压也进行了理论上的分析。

关键词：高压输电线；内部过电压；外部过电压；保护与控制引言：增强高压输电线路过电压的主要问题就是保护与控制，也就是说，过电压的保护与控制不但会影响到变压器、断路器的数值，还会影响到电力系统是否可以安全可靠的运行。

本文因为高压输电线路过电压的基本状况以及过电压产生的原因，重点分了高压输电线路过电压的保护与控制1、过电压概述电源电压超过其额定值的电压就叫做过电压（1）输电线外部过电压。

外部过电压受到外界环境的影响而产生的。

外界过电压受外界影响较大，有一定的不可抗性。

针对外部过电压，在施工时，一定要安装避雷针等防护设备（2）输电线内部过电压。

是由电力系统内部运行异常所导致的。

电网中电磁的转变的是内部过电压的主要表现形式之一。

其根本原因是电力系统内部故障或断路器开关操作不当引起的。

2、输电线路的工频电压升高空载线路电容效应引起的电压升高、不对称短路时非故障相上的工频电压升高、甩负荷引起的发电机加速而生产的电压升高是工频过电压的主要类型。

3、线路过电压产生的原因（1）线路空载的电容效应。

特定条件下，如果线路末端处于空载状态，在电容效应的作用下，线路首末两端电压均高于电源电动势，并且末端电压高出首端电压。

这时，空载电压高于电源电压。

在这种情况下，有可能导致系统防护措施失去效能，变电系统及其辅助设备受到损害，甚至导致整个高压输电网受到影响。

（2）短路故障。

短路故障为高压输电网中常见故障形式，其表现为一相或多相导体接地，或者为经过负荷而接触到一起。

短路电流中的不对称无序分量会使单相线路出现工频电压升高（常称为不对称效应）。

系统中的不对称短路故障，在单相中接地故障中最为常见，往往引起的工频电压升高也最为严重。

4、工频过电压及其控制系统1、空载长线的电容效应、不对称接地故障引发的正常相位的电压升高还有甩负荷等都是造成工频过电压发生的原因，它不仅与体系的构造、容量等因素有关，还与系统的各个参数、系统的运行状态有关联，其频率一定是等于或非常接近工程规定的额定频率。

交流特高压电网的雷电过电压防护范文特高压电网作为电力系统的重要组成部分，承载着大量的电能传输任务。

然而，雷电过电压的存在给特高压电网的安全稳定运行带来了巨大挑战。

因此，为了有效防护特高压电网免受雷电过电压的损害，我们需要采取一系列措施。

首先，合理设置避雷装置是防护特高压电网的首要任务之一。

避雷装置能够将雷电过电压引到安全的地方，从而减小对特高压电网的冲击。

在特高压电网的设计和建设过程中，需要充分考虑避雷装置的安装位置和数量。

同时，避雷装置的维护和检测也是至关重要的。

定期进行避雷装置的巡检，及时发现故障并予以修复，确保其正常运行和使用。

其次，避雷接地系统也是防护特高压电网雷电过电压的关键措施之一。

避雷接地系统的设计和施工需要遵循规范和标准，确保接地电阻的合理性和稳定性。

特高压电网的大型设备和设施通常采用混凝土接地极或大面积接地网。

在实施中，应对接地系统进行详细测试和检测，确保其符合相关要求。

另外，线路的设计和绝缘配合也是防护特高压电网雷电过电压的重要措施之一。

特高压输电线路的绝缘配置必须满足特定的电气要求，以确保能够有效阻断雷电过电压的穿透。

在选用绝缘子时，应考虑其耐电压能力和防雷能力，并严格按照制造厂商的规定进行正确安装和维护。

此外，定期进行特高压电网的雷电过电压监测也是非常重要的。

监测数据可以及时反映特高压电网系统的运行状态和雷电过电压的情况，为运维人员提供及时的处理建议。

在监测数据异常或超过安全阈值时，应采取相应的技术和措施进行处理，避免雷电过电压对特高压电网带来不可逆转的损害。

总之，特高压电网的雷电过电压防护是确保特高压电网安全稳定运行的重要保障。

通过合理设置避雷装置、完善避雷接地系统、优化线路设计和绝缘配合，以及定期进行监测和处理，可以有效防护特高压电网免受雷电过电压的损害。

特高压电网的防雷工作应持续不断地加强，以确保特高压电网安全可靠地为人们输送清洁、高效的电能。

交流特高压电网的雷电过电压防护范文（二）特高压电网是指额定电压在1000千伏及以上的输电电网。
