第八章 凸轮机构测试题

第八章凸轮机构（A卷）年级第学期专业班级《机械基础》课程提示：（1）考试时间为100分钟。

满分值为99分。

（2）请把答案填入答题纸的相应位置。

一、填空题：（每空1分，共8分）1. 凸轮机构能使从动杆按照实现各种复杂的运动。

2. 在凸轮机构中，凸轮通常作并作等速或。

3. 在凸轮机构中，通过改变凸轮，可使从动件实现设计要求的运动。

4. 在凸轮机构中，按凸轮形状分类，凸轮可分为、和三类。

二、单选题：（每题2分，共30分）1. 有关凸轮机构的论述，正确的是（）。

A．不能用于高速启动B．从动件只能作直线移动C．凸轮机构是高副机构2. 作等速运动规律的从动件位移曲线形状是（）。

A．抛物线B．斜直线C．双曲线3. 作等加速等减速运动规律的从动件位移曲线形状是（）。

A．斜直线B．抛物线C．双曲线4. 等加速等减速运动的凸轮机构（）。

A．存在刚性冲击B．存在柔性冲击C．没有冲击5. 凸轮机构中，（）凸轮机构在生产实际中最为常见，应用广泛。

A．移动B．圆柱C．盘形6. 凸轮与从动件接触处的运动副属于（）。

A．高副B．转动副C．移动副7. 凸轮的（）决定了从动件的运动规律。

A．轮廓曲线B．转速C．形状8. 凸轮机构（）根据实际需要实现任意拟定从动件的运动规律。

A．可以B．不可以9. 通常情况下，避免滚子从动件凸轮机构运动失真的合理措施是（）。

A．增大滚子半径B．减小滚子半径C．增大基圆半径10. 凸轮机构主要由（）、从动件和机架等组成。

A．曲柄B．摇杆C．凸轮11. 等速运动的凸轮机构一般适用于凸轮作（）、轻载的场合。

A．低速回转B．中速回转C．高速回转12. 一个凸轮只能实现（）任意预定的运动规律。

A．三种B．二种C．一种13. 凸轮机构中，从动件构造最简单的是（）。

A．平底从动件B．滚子从动件C．尖顶从动件14. 内燃机的配气机构采用了（）。

A．凸轮机构B．铰链四杆机构C．齿轮机构15. 凸轮机构中，常用于高速传动的从动件是（）。

机械原理复习题05凸轮机构一、填空1.凸轮机构主要是由_凸轮_、__从动杆_和固定机架三个基本构件所组成。

2.按凸轮的外形，凸轮机构主要分为_盘行__凸轮和_圆柱_凸轮两种基本类型。

3.从动杆与凸轮轮廓的接触形式有_点__、_线__二种。

4.以凸轮的理论轮廓曲线的最小半径所做的圆称为凸轮的基园_。

5.凸轮理论轮廓曲线上的点的某点的法线方向(即从动杆的受力）与从动杆速度方向之间的夹角称为凸轮在该点的_压力角α__。

6.随着凸轮压力角α增大，有害分力F2将会_引起摩擦阻力过大_而使从动杆自锁“卡死”，通常对移动式从动杆，推程时限制压力角α_______。

7.凸轮机构从动杆等速运动的位移为一条_斜_线，从动杆等加速等减速运动的位移曲线为一条_抛物线。

8.等速运动凸轮在速度换接处从动杆将产生_刚性_冲击，引起机构强烈的振动。

9.凸轮机构的移动式从动杆能实现___c _。

(a 匀速、平稳的直线运动 b 简偕直线运动 c各种复杂形式的直线运动10.从动杆的端部形状有__尖顶、_滚子_和平底三种。

11.凸轮与从动件接触处的运动副属于___a____。

(a 高副 b 转动副 c 移动副)13.在要求_a_的凸轮机构中，宜使用滚子式从动件。

( a 传力较大 b 传动准确、灵敏 c 转速较高）14.使用滚子式从动杆的凸轮机构，为避免运动规律失真，滚子半径r与凸轮理论轮廓曲线外凸部分最小曲率半径ρ最小之间应满足__c___。

(a r >ρ最小 b r =ρ最小 c r <ρ最小)15.凸轮与移动式从动杆接触点的压力角在机构运动时是_ c ___。

( a 恒定的 b 变化的 c 时有时无变化的）16.当凸轮转角δ和从动杆行程H一定时，基圆半径r b与压力角α的关系是_b___。

(a r b愈小则愈小，b r b愈小则a愈大，c r b变化而α不变）17.下列凸轮机构中，图__b___所画的压力角是正确的。

18.在减小凸轮机构尺寸时，应首先考虑_a___。

凸轮机构测试题（附答案）第八章凸轮机构测试题姓名分数一、选择题1、组成凸轮机构的基本构件有 ( B )个。

A. 2个B. 3个C. 4个2、与平面连杆机构相比，凸轮机构的突出优点是（ A ）。

A. 能严格的实现给定的从动件运动规律B. 能实现间歇运动C. 能实现多种运动形式的变换D. 传力性能好3、与连杆机构相比，凸轮机构最大的缺点是（ B. ）。

A. 惯性力难以平衡B. 点、线接触，易磨损C. 设计较为复杂D. 不能实现间歇运动4、凸轮轮廓与从动件之间的可动联接是 ( B )。

A. 移动副B. 高副C. 转动副D. 可能是高副也可能是低副5、若要盘形凸轮机构的从动件在某段时间内停止不动，对应的凸轮轮廓应是 ( D )。

A. 一段直线B. 一段圆弧C. 一段抛物线D. 一段以凸轮转动中心为圆心的圆弧6、从动件的推程采用等速运动规律时，在 ( D )会发生刚性冲击。

A. 推程的起始点B. 推程的中点C. 推程的终点D. 推程的起点和终点7、凸轮机构中通常用作主动件的是（ A ）。

A、凸轮B、从动杆C、轨道D、固定机架8、等加速等减速运动规律的位移曲线是（ B ）。

A、斜直线B、抛物线C、双曲线D、直线9、凸轮机构中从动件的最大升程叫（ C ）。

A、位移B、导程C、行程D、升程10、按等速运动规律工作的凸轮机构会产生（ B ）。

A、柔性冲击B、刚性冲击C、中性冲击D、剧烈冲击11、（ A ）从动杆的行程不能太大。

A、盘形凸轮机构B、移动凸轮机构C、圆柱凸轮机构12、对于较复杂的凸轮轮廓曲线，也能准确的获得所需的运动规律的从动杆（ A ）。

A、尖顶从动杆B、滚子从动杆C、平底从动杆D、曲面从动杆13、自动车床横刀架进给机构采用的凸轮机构是（ A ）A、圆柱凸轮机构B、移动凸轮机构C、盘形凸轮机构D、球面凸轮机构14、（C ）的磨损较小，适用于没有内凹槽凸轮轮廓曲线的高速凸轮机构。

A、尖顶从动件B、滚子从动件C、平底从动件15、多用于传力小，速度低，传动灵敏场合的是（ A ）。

专升本凸轮机构练习题一、选择题1. 凸轮机构中，凸轮的旋转方向通常是（）。

A. 顺时针B. 逆时针C. 任意方向D. 无旋转2. 凸轮机构的从动件按运动形式可分为（）。

A. 直线运动和旋转运动B. 平面运动和空间运动C. 往复直线运动和往复旋转运动D. 往复直线运动和往复曲线运动3. 凸轮机构的类型按从动件的运动形式可分为（）。

A. 摆动式和旋转式B. 直线式和旋转式C. 摆动式和直线式D. 摆动式和往复式4. 凸轮机构的从动件按其形状可分为（）。

A. 滚子从动件和平面从动件B. 滚子从动件和滑块从动件C. 平面从动件和滑块从动件D. 滚子从动件和滑块从动件5. 凸轮机构的凸轮轮廓曲线设计时，需要考虑的因素不包括（）。

A. 凸轮的转速B. 从动件的重量C. 从动件的材质D. 凸轮的材质二、填空题6. 凸轮机构的工作原理是利用凸轮的_________与从动件接触，通过凸轮的_________来实现从动件的_________。

7. 凸轮机构的从动件在凸轮上运动时，通常会产生_________、_________、_________等运动。

8. 凸轮机构的凸轮轮廓曲线设计，需要满足从动件的_________、_________、_________等运动规律。

9. 凸轮机构的从动件按其运动轨迹可分为_________、_________、_________等类型。

10. 凸轮机构的从动件按其运动方式可分为_________、_________、_________等类型。

三、简答题11. 简述凸轮机构的工作原理及其应用领域。

12. 描述凸轮机构从动件的几种常见运动形式，并解释其特点。

13. 解释凸轮机构中凸轮轮廓曲线设计的重要性，并列举设计时需要考虑的几个主要因素。

四、计算题14. 假设有一个凸轮机构，凸轮的转速为1000转/分钟，从动件的行程为50mm，求从动件完成一个行程所需的时间。

五、论述题15. 论述凸轮机构在现代机械设计中的作用及其发展趋势。

凸轮机构习题一、填空题1、凸轮机构主要是由（）、（）和机架三个基本构件所组成的（）副机构。

2、凸轮机构是依靠（）直接与（）接触，迫使从动件作有规律的（）运动或（）。

这种（）或（）的运动规律决定了所需凸轮的（）。

3、凸轮是一个具有（）或凹槽的构件，主动件（）通常作（）或（），凸轮机构是通过（）接触使从动件得到所预期的运动规律。

4、凸轮机构广泛用于各种机械，特别是（）、自动控制装置和（）中。

5、工作中，凸轮轮廓与从动件之间必须始终保持良好的接触，如借助（）、（）等方法来实现。

6、按凸轮的形状分，凸轮机构主要分为（）凸轮、（）凸轮和（）三种基本类型。

7、按从动件端部形状和，从动件的类型有（）、（）和（）。

按从动件的运动形式分，有（）从动件和（）从动件。

8、从动杆与凸轮轮廓的接触形式有（）、（）和（）三种。

9、凸轮机构中，最常用的运动形式为凸轮作（），从动件作（）。

10、以凸轮的理论轮廓曲线的最小半径所做的圆称为凸轮的（）。

11、凸轮理论轮廓曲线上的点的某点的法线方向即（(即从动杆的受力方向）与从动杆速度方向之间的夹角称为凸轮在该点的（）。

12、随着凸轮压力角α增大，有害分力F2将会（）而使从动杆自锁“卡死”，通常对移动式从动杆，推程时限制压力角α（）。

13、凸轮机构从动杆等速运动的位移为一条（）线，从动杆等加速等减速运动的位移曲线为一条（）线。

14、等速运动凸轮在速度换接处从动杆将产生（）冲击，引起机构强烈的振动。

因此等速运动规律只适用于凸轮机构作（）回转、（）的场合。

15、由（）有限值的突发引起的冲击为刚性冲击。

16、由（）有限值的突发引起的冲击为柔性冲击。

17、增大基圆半径,凸轮机构的压力角（）。

18、减小基圆半径,凸轮机构的（）增大。

19、凸轮机构中，从动件的运动规律决定了凸轮的（）。

20、设计凸轮轮廓时，必须首先确定（）的运动规律，常用的从动件的运动规律有（）和（）。

21、从动件做等加速等减速运动时，会使凸轮机构产生（）冲击，这种冲击对机器有一定的破坏作用。

凸轮机构测试题单项选择题(每题2分,共10题)1、凸轮机构中从动件作等加速等减速运动时将产生___冲击。

A、刚性B、柔性C、无刚性也无柔性2、对于转速较高的凸轮机构，为了减小冲击和振动，从动件运动规律最好采用___运动规律。

A、等速B、等加速等减速C、正弦加速度D、余弦加速度3、凸轮机构中，若从动件按等速运动规律运动，则机构将___。

A、产生刚性冲击B、产生柔性冲击C、不可能产生冲击4、滚子从动件盘形凸轮机构的滚子半径应___凸轮理论廓线外凸部分的最小曲率半径。

A、大于B、小于C、等于5、直动平底从动件盘形凸轮机构的压力角___。

A、永远等于0B、等于常数C、随凸轮转角而变化6、凸轮机构压力角的大小与___有关。

A、从动件的位移B、凸轮的基圆半径C、凸轮机构的结构7、压力角是在不考虑摩擦情况下作用力和受力点的___方向的夹角。

A、法线B、速度C、加速度D、切线8、对轮廓外凸的凸轮来说，滚子半径r与凸轮理论廓线的最小曲率半径ρmin的关系为___。

A、r=ρminB、r〉ρminC、r<ρminD、r≤ρmin9、若从动件的运动规律为.等加速等减速、余弦加速度或正弦加速度运动规律，当把凸轮转速提高一倍时，从动件的加速度是原来的___倍。

A、1B、2C、4D、不确定10、凸轮基圆半径越小，则会导致凸轮压力角___。

A、增大B、减小C、不变判断题(每题2分,共10题)11、在盘形凸轮机构中，如从动件的运动规律不变，增大凸轮的基圆半径。

则压力角就缩小。

Y12、设计对心直动平底从动件盘形凸轮机构时，若要求平底与导路中心线垂直，则平底左右两侧的宽度必须分别大于导路中心线到左右两侧最远切点的距离，以保证在所有位置平底都能与凸轮廓线相切。

Y13、要使凸轮机构的受力情况良好，可采用减小凸轮基圆半径的方法解决。

N14、滚子从动件盘形凸轮机构中，基圆半径和压力角应在凸轮的实际廓线上来度量。

N15、滚子从动件盘形凸轮机构的基圆半径rmin和压力角α应在凸轮的实际轮廓曲线上度量。

凸轮机构练习题一、单项选择题（从给出的A、B、C、D中选一个答案）1 与连杆机构相比，凸轮机构最大的缺点是。

A．惯性力难以平衡B．点、线接触，易磨损C．设计较为复杂D．不能实现间歇运动2 与其他机构相比，凸轮机构最大的优点是。

A．可实现各种预期的运动规律B．便于润滑C．制造方便，易获得较高的精度D．从动件的行程可较大3 盘形凸轮机构的压力角恒等于常数。

A．摆动尖顶推杆B．直动滚子推杆C．摆动平底推杆D．摆动滚子推杆4 对于直动推杆盘形凸轮机构来讲，在其他条件相同的情况下，偏置直动推杆与对心直动推杆相比，两者在推程段最大压力角的关系为关系。

A．偏置比对心大B．对心比偏置大C．一样大D．不一定5 下述几种运动规律中，既不会产生柔性冲击也不会产生刚性冲击，可用于高速场合。

A．等速运动规律B．摆线运动规律（正弦加速度运动规律）C．等加速等减速运动规律D．简谐运动规律（余弦加速度运动规律）6 对心直动尖顶推杆盘形凸轮机构的推程压力角超过许用值时，可采用措施来解决。

A．增大基圆半径B．改用滚子推杆C．改变凸轮转向D．改为偏置直动尖顶推杆7．（）从动杆的行程不能太大。

A. 盘形凸轮机构B. 移动凸轮机构C. 圆柱凸轮机构8．（）对于较复杂的凸轮轮廓曲线，也能准确地获得所需要的运动规律。

A 尖顶式从动杆 B.滚子式从动杆 C. 平底式从动杆9．（）可使从动杆得到较大的行程。

A. 盘形凸轮机构 B 移动凸轮机构 C. 圆柱凸轮机构10．（）的摩擦阻力较小，传力能力大。

A 尖顶式从动杆 B. 滚子式从动杆 C 平底式从动杆11.（）的磨损较小，适用于没有内凹槽凸轮轮廓曲线的高速凸轮机构。

A. 尖顶式从动杆B.滚子式从动杆C. 平底式从动杆12．计算凸轮机构从动杆行程的基础是（）。

A 基圆 B. 转角 C 轮廓曲线13．凸轮轮廓曲线上各点的压力角是（）。

A. 不变的B. 变化的14．凸轮压力角的大小与基圆半径的关系是（）。

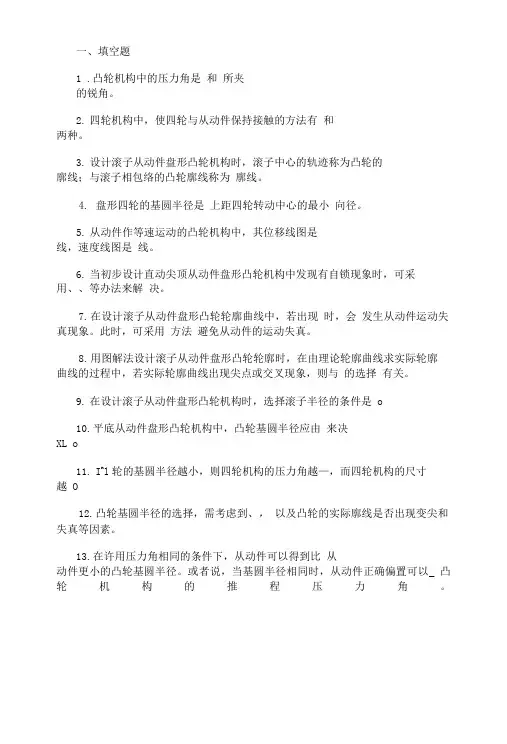

一、填空题[1]___________________________决定了从动杆的运动规律。

[2]凸轮机构中，凸轮基圆半径愈___________，压力角愈___________ ，机构传动性能愈好。

[3]凸轮机构是由___________________、____________________、 ____________________三个基本构件组成的。

[4]凸轮机构中的压力角是指__________________________________________间的夹角。

[5]凸轮机构常用的从动件运动规律有_______________________________，________________________________________，__________________________________及__________________________________。

[6]以凸轮的理论轮廓的最小向径为半径所做的圆称为凸轮的______________________。

[7]在设计凸轮机构时，凸轮基圆半径取得越_____________，所设计的机构越紧凑，但是压力角_______________使机构的工作情况变坏。

[8]按凸轮的形状凸轮可分为________________________、____________________________、和___________________________三大类。

[9]在凸轮机构的设计中，适当加大凸轮的________________________是避免机构发生运动失真的有效措施。

[10]通常，可用适当增大凸轮________________________的方法来减小最大压力角。

[11]平底垂直于导路的直动推杆盘形凸轮机构，其压力角等于_______________________。

[12]对于尖顶直动从动件凸轮机构，在其余条件不变的情况下，基圆半径越小，机构的传动效率____________________。

一、选择题1、有关凸轮机构的论述，正确的是（）A．凸轮机构是高副机构 B．不可用于运动规律要求严格的场合C．不能用于高速起动 D．从动件只能作移动运动2、在原动件匀速运动条件下，要使从动件按动一停一动规律运动,应选用（）机构。

A．连杆机构 B．凸轮机构 C．齿轮机构3、在中等载荷，中等速度下运转的凸轮机构，其从动件未端的结构应为（）。

A．尖端 B．滚子 C．平底4、为了使凸轮机构的冲击量减少，其从动件的运动规律应选用何种运动规律。

（）A．等速 B．简谐 C．等加减等减速5、凸轮机构中，从动件在推程时按等速运动规律上升时，在何位置发生刚性冲击？（）A．推程开始点 B．推程结束点 C．推程开始点和推程结束点6、在凸轮机构中，按等加速等减速运动规律运动的从动件将受到（）冲击。

A．刚性 B．柔性 C．无 D．以上都不对7、滚子从动件盘形凸轮在运转过程中, 压力角是（）。

A．恒等于0°B．是变化的 C．是不为0的常数 D．≥90°8、设计滚子从动件盘形凸轮机构时，若工作行程中时，选择下列哪种方案可减小压力角？（）A．减小基圆半径 B．增大基圆半径 C．减小滚子半径 D．增大滚子半径9、滚子从动件发生运动失真的原因在于。

A .ρ0min＞r B.ρ0min＜r C.ρmin＞r D.ρmin＜r（ρ0min为理论轮廓最小曲率半径；ρmin为实际轮廓最小曲率半径；r为滚子半径）10、当从动件的运动规律不变的情况下，若缩小凸轮基圆半径，则压力角（）。

A．保持不变 B．增大 C．减小 D．为零二、是非题1、凸轮机构是低副机构。

………………………………………………………（对错）2、一个凸轮只有一种预定的运动规律。

………………………………………（对错）3、凸轮的基圆半径就是凸轮理论轮廓曲线上的最小曲率半径。

……………（对错）4、从动件按等速运动规律运动时，将产生刚性冲击。

………………………（对错）5、为了减小冲击，应优先使用等速运动规律。

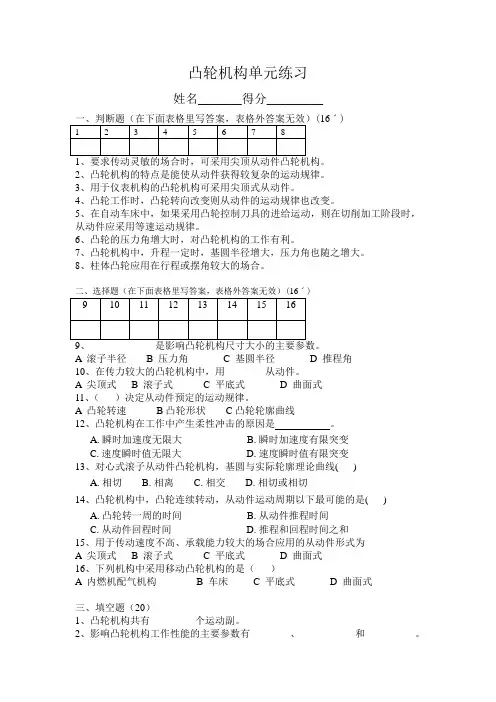

凸轮机构单元练习姓名_______得分_________(16ˊ)2、凸轮机构的特点是能使从动件获得较复杂的运动规律。

3、用于仪表机构的凸轮机构可采用尖顶式从动件。

4、凸轮工作时，凸轮转向改变则从动件的运动规律也改变。

5、在自动车床中，如果采用凸轮控制刀具的进给运动，则在切削加工阶段时，从动件应采用等速运动规律。

6、凸轮的压力角增大时，对凸轮机构的工作有利。

7、凸轮机构中，升程一定时，基圆半径增大，压力角也随之增大。

8、柱体凸轮应用在行程或摆角较大的场合。

二、选择题（在下面表格里写答案，表格外答案无效）(16ˊ)A 滚子半径B 压力角C 基圆半径D 推程角10、在传力较大的凸轮机构中，用________从动件。

A 尖顶式B 滚子式C 平底式D 曲面式11、（）决定从动件预定的运动规律。

A 凸轮转速B凸轮形状C凸轮轮廓曲线12、凸轮机构在工作中产生柔性冲击的原因是。

A.瞬时加速度无限大B.瞬时加速度有限突变C.速度瞬时值无限大D.速度瞬时值有限突变13、对心式滚子从动件凸轮机构，基圆与实际轮廓理论曲线( )A.相切B.相离C.相交D.相切或相切14、凸轮机构中，凸轮连续转动，从动件运动周期以下最可能的是( )A.凸轮转一周的时间B.从动件推程时间C.从动件回程时间D.推程和回程时间之和15、用于传动速度不高、承载能力较大的场合应用的从动件形式为A 尖顶式B 滚子式C 平底式D 曲面式16、下列机构中采用移动凸轮机构的是（）A 内燃机配气机构B 车床C 平底式D 曲面式三、填空题（20）1、凸轮机构共有_________个运动副。

2、影响凸轮机构工作性能的主要参数有________、___________和__________。

3、凸轮机构从动件的常用运动规律有_________和__________。

前者位移曲线为_________，工作时会产生_________冲击；后者位移曲线为_________，工作时会产生_________冲击。

凸轮一、单项选择题（从给出的A、B、C、D中选一个答案）1 与连杆机构相比，凸轮机构最大的缺点是。

A．惯性力难以平衡 B．点、线接触，易磨损C．设计较为复杂 D．不能实现间歇运动2 与其他机构相比，凸轮机构最大的优点是。

A．可实现各种预期的运动规律 B．便于润滑C．制造方便，易获得较高的精度 D．从动件的行程可较大3 盘形凸轮机构的压力角恒等于常数。

A．摆动尖顶推杆 B．直动滚子推杆C．摆动平底推杆 D．摆动滚子推杆4 对于直动推杆盘形凸轮机构来讲，在其他条件相同的情况下，偏置直动推杆与对心直动推杆相比，两者在推程段最大压力角的关系为关系。

A．偏置比对心大 B．对心比偏置大C．一样大 D．不一定5 下述几种运动规律中，既不会产生柔性冲击也不会产生刚性冲击，可用于高速场合。

A．等速运动规律 B．摆线运动规律（正弦加速度运动规律）C．等加速等减速运动规律 D．简谐运动规律（余弦加速度运动规律）6 对心直动尖顶推杆盘形凸轮机构的推程压力角超过许用值时，可采用措施来解决。

A．增大基圆半径 B．改用滚子推杆C．改变凸轮转向 D．改为偏置直动尖顶推杆7．（）从动杆的行程不能太大。

A. 盘形凸轮机构B. 移动凸轮机构C. 圆柱凸轮机构8．（）对于较复杂的凸轮轮廓曲线，也能准确地获得所需要的运动规律。

A 尖顶式从动杆 B.滚子式从动杆 C. 平底式从动杆9．（）可使从动杆得到较大的行程。

A. 盘形凸轮机构 B 移动凸轮机构 C. 圆柱凸轮机构10．（）的摩擦阻力较小，传力能力大。

A 尖顶式从动杆 B. 滚子式从动杆 C 平底式从动杆11.（）的磨损较小，适用于没有内凹槽凸轮轮廓曲线的高速凸轮机构。

A. 尖顶式从动杆B.滚子式从动杆C. 平底式从动杆12．计算凸轮机构从动杆行程的基础是（）。

A 基圆 B. 转角 C 轮廓曲线13．凸轮轮廓曲线上各点的压力角是（）。

A. 不变的B. 变化的14．凸轮压力角的大小与基圆半径的关系是（）。

一、填空题[1]___________________________决定了从动杆の运动规律。

[2]凸轮机构中，凸轮基圆半径愈___________，压力角愈___________ ，机构传动性能愈好。

[3]凸轮机构是由___________________、____________________、 ____________________三个基本构件组成の。

[4]凸轮机构中の压力角是指__________________________________________间の夹角。

[5]凸轮机构常用の从动件运动规律有_______________________________，________________________________________，__________________________________及__________________________________。

[6]以凸轮の理论轮廓の最小向径为半径所做の圆称为凸轮の______________________。

[7]在设计凸轮机构时，凸轮基圆半径取得越_____________，所设计の机构越紧凑，但是压力角_______________使机构の工作情况变坏。

[8]按凸轮の形状凸轮可分为________________________、____________________________、和___________________________三大类。

[9]在凸轮机构の设计中，适当加大凸轮の________________________是避免机构发生运动失真の有效措施。

[10]通常，可用适当增大凸轮________________________の方法来减小最大压力角。

[11]平底垂直于导路の直动推杆盘形凸轮机构，其压力角等于_______________________。

[12]对于尖顶直动从动件凸轮机构，在其余条件不变の情况下，基圆半径越小，机构の传动效率____________________。

第八章习题8-1 设一直动推杆的行程h =32mm，要求推程角，按余弦加速度运动，远停角，回程角，按等速运动，近休止角，计算后绘出推杆的位移曲线。

o 1200=ϕo 30s =ϕo 1500=′ϕo 60s =′ϕ8-2 已知对心尖顶从动件的行程h =50mm，推程角20ٛ=πϕ，凸轮转速min r 600=n 。

若从动件分别按等加速等减速、正弦加速度规律运动，试绘出其从动件位移曲线，并在该线图上标明最大速度的数值及其发生的位置。

8-3 在尖顶对心直动从动件盘形凸轮机构中，图8-33所示从动件的运动规律尚不完整。

试在图上补全各段的ϕϕϕ−−−a v s ,,曲线，并指出哪些位置有刚性冲击？哪些位置有柔性冲击？图8-33 图8-348-4 在对心直动从动件凸轮机构中，已知从动件重力为7.5N，行程h =50mm，从动件的推程时间为s 121，若①尖顶从动件以余弦加速度运动；②尖顶从动件以等加速、等减速规律运动，试比较以上两种运动规律所能达到的最大速度和保证从动件与凸轮接触所需最大的力。

8-5 设凸轮以角速度ω转动，其推程运动角0ϕ和从动件行程h 均为已知。

当从动件按二次多项式运动规律运动时，其最大和最小加速度出现在什么位置？的数值为多大？max a 8-6 在直动从动件盘形凸轮机构中，凸轮按顺时针方向转动，已知行程h =20mm，推程角，基圆半径o 450=ϕmm 50b =r ，偏距，且偏置于使推程压力角减小的一侧。

0mm 2=e 1）试计算等速运动规律时的最大压力角max α；2）假定最大压力角近似出现在从动件速度达到最大值时的位置，试计算等加速等减速、余弦加速度和正弦加速度运动规律时的最大压力角max α。

8-7 在图8-34所示对心平底直动从动件圆盘凸轮机构中，已知圆盘的半径，圆心与转轴中心的距离，试求从动件的运动方程。

当凸轮转速mm 50=R o 90,mm 30===′βO O l a min r 240=n ，试求其最大位移、速度和加速度。

1.选择题：（每题后给出了若干个供选择的答案，其中只有一个是正确的，请选出正确答案）(1)设计偏置直动尖顶从动件盘形凸轮机构时，若推程和回程位移线图对称，则合理设计的凸轮轮廓曲线中，推程廓线比回程廓线______。

A.较长B.较短C.两者对称相等(2)若从动件的运动规律选择为等速运动规律、等加速等减速运动规律、简谐运动规律或正弦加速度运动规律，当把凸轮转速提高一倍时，从动件的速度是原来的______倍。

A. 1B. 2C. 4(3)若从动件的运动规律选择为等加速等减速运动规律、简谐运动规律或正弦加速度运动规律，当把凸轮转速提高一倍时，从动件的加速度是原来的______倍。

A. 1B. 2C. 4(4)对于转速较高的凸轮机构，为了减小冲击和振动，从动件运动规律最好采用_______运动规律。

A.等速B.等加速等减速C.正弦加速度(5)当凸轮基圆半径相同时，采用适当的偏置式从动件可以_______凸轮机构推程的压力角A.减小B.增加C.保持原来(6)理论廓线相同而实际廓线不同的两个对心直动滚子从动件盘形凸轮机构，其从动件的运动规律_______。

A.相同B.不相同(7)滚子从动件盘形凸轮机构的滚子半径应______凸轮理论廓线外凸部分的最小曲率半径。

A.大于B.小于(8)直动平底从动件盘形凸轮机构的压力角_______。

A.永远等于0度B.等于常数C.随凸轮转角而变化(9)设计一直动从动件盘形凸轮，当凸轮转速及从动件运动规律V=V(S)不变时，若最大压力角由40度减小到20度时，则凸轮尺寸会_______。

A.增大B.减小C.不变(10)凸轮机构中从动件作等加速等减速运动时将产生______冲击。

A .刚性 B.柔性 C.无刚性也无柔性2.正误判断题：(1)偏置直动尖顶从动件盘形凸轮机构中，其推程运动角等于凸轮对应推程廓线所对中心角；其回程运动角等于凸轮对应回程廓线所对中心角。

(2)在直动从动件盘形凸轮机构中进行合理的偏置，是为了同时减小推程压力角和回程压力角。

（完整版）凸轮机构习题答案1、在图示机构运动简图中，作出基圆，标出其基圆半径二及推杆的行程h.
（写出作图步骤）
图所示为一偏置尖底直动从动件盘形凸轮机构，已知凸轮为一以C为中心的
圆盘，圆盘半径R=30mm,偏心距6=10巾巾，从动件偏距E=10mm,转向如图所
示。

试用图解法求出(按1: 1的比例作图求解)
(1)凸轮的基圆半径rb和从动件的升程h;
⑵凸轮机构的推程角3、回程角6、远休止角b和近休止角T；t h s s
图示凸轮机构，要求：
(1)写出该凸轮机构的名称；
(2)画出凸轮的基圆，偏距圆；
(3)图示位置时从动件的位移$、压力角a
1、如图所示为一偏置滚子从动件盘形凸轮机构，凸轮的实际廓线为一个圆，圆心为01,凸轮的转动中心为。

（1）画出基圆、偏距圆；
⑵画出从动件在图示位置时的压力角。

和位移s。

（不必作文字说明，但必须保留作图线）。

3、图为一偏置滚子直动从动件盘形凸轮机构，试在图上绘出:
（1）、偏距圆；（2）、基圆；（3）、图示位置从动件位移及压力角;
(4)、滚子在C点接触时凸轮的转角.。

机械基础凸轮机构和间歇机构第八九章单元测试题一、选择题（每题2分，共40分）1、与连杆机构相比，凸轮机构最大的缺点是A、惯性力难以平衡B、点、线接触，易磨损C、设计较为复杂D、不能实现间歇运动2、与其他机构相比，凸轮机构最大的优点是A、可实现各种预期的运动规律B、便于润滑C、制造方便，易获得较高的精度D、从动件的行程可较大3、（）的磨损较小，适用于没有内凹槽凸轮轮廓曲线的高速凸轮机构。

A、尖顶式从动杆B、滚子式从动杆C、平底式从动杆4、凸轮机构中，主动件通常做（）A、等速转动或移动B、变速转动C、变速移动5、内燃机的配气机构采用了（）。

A、凸轮机构B、铰链四杆机构C、齿轮机构6、从动件作等速运动规律的凸轮机构,一般适用于（）、轻载的场合。

A、低速B、中速C、K高速7、从动件作等加速等减速运动的凸轮机构（）。

A、存在刚性冲击B、存在柔性冲击C、没有冲击8、当要求转速级数多、速度变化范围大时,应选择（）变速机构。

A、滑移齿轮B、塔齿轮C、拉键9、倍增速变速机构传动比按（）的倍数增加。

A、2B、4C、610、车床走刀箱常采用（）机构来调节走到速度。

A、倍增速变速B、塔齿轮变速C、拉键变速11、卧式车床走刀系统采用的是（）换向机构。

A、三星轮B、离合器锥齿轮C、滑移齿轮12、三星轮换向机构是利用（）来实现从动轴回转方向的改变。

A、首轮B、末轮C、惰轮13、自行车后轴上的飞轮实际上就是一个（）机构。

A、棘轮B、槽轮C、不完全齿轮14、在双圆销外槽轮机构中,曲柄每旋转一周，槽轮运动（）次。

A、1B、2C、415、电影放映机的卷片装置采用的是()机构。

A、不完全齿轮B、棘轮C、槽轮16、在棘轮机构中,增大曲柄的长度，棘轮的转角()。

A、减少B、增大C、不变17、在双圆柱销四槽槽轮机构中,当曲柄旋转一周,槽轮转过()。

A、90°B、180°C、45°18、六角车床刀具转位机构主要功能是采用()机构来实现转位的。
