第八章凸轮机构(A卷)

凸轮一、单项选择题（从给出的A、B、C、D中选一个答案）1 与连杆机构相比，凸轮机构最大的缺点是。

A．惯性力难以平衡B．点、线接触，易磨损C．设计较为复杂D．不能实现间歇运动2 与其他机构相比，凸轮机构最大的优点是。

A．可实现各种预期的运动规律B．便于润滑C．制造方便，易获得较高的精度D．从动件的行程可较大3 盘形凸轮机构的压力角恒等于常数。

A．摆动尖顶推杆B．直动滚子推杆C．摆动平底推杆D．摆动滚子推杆4 对于直动推杆盘形凸轮机构来讲，在其他条件相同的情况下，偏置直动推杆与对心直动推杆相比，两者在推程段最大压力角的关系为关系。

A．偏置比对心大B．对心比偏置大C．一样大D．不一定5 下述几种运动规律中，既不会产生柔性冲击也不会产生刚性冲击，可用于高速场合。

A．等速运动规律B．摆线运动规律（正弦加速度运动规律）C．等加速等减速运动规律D．简谐运动规律（余弦加速度运动规律）6 对心直动尖顶推杆盘形凸轮机构的推程压力角超过许用值时，可采用措施来解决。

A．增大基圆半径B．改用滚子推杆C．改变凸轮转向D．改为偏置直动尖顶推杆7．（）从动杆的行程不能太大。

A. 盘形凸轮机构B. 移动凸轮机构C. 圆柱凸轮机构8．（）对于较复杂的凸轮轮廓曲线，也能准确地获得所需要的运动规律。

A 尖顶式从动杆 B.滚子式从动杆 C. 平底式从动杆9．（）可使从动杆得到较大的行程。

A. 盘形凸轮机构 B 移动凸轮机构 C. 圆柱凸轮机构10．（）的摩擦阻力较小，传力能力大。

A 尖顶式从动杆 B. 滚子式从动杆 C 平底式从动杆11.（）的磨损较小，适用于没有内凹槽凸轮轮廓曲线的高速凸轮机构。

A. 尖顶式从动杆B.滚子式从动杆C. 平底式从动杆12．计算凸轮机构从动杆行程的基础是（）。

A 基圆 B. 转角 C 轮廓曲线13．凸轮轮廓曲线上各点的压力角是（）。

A. 不变的B. 变化的14．凸轮压力角的大小与基圆半径的关系是（）。

A 基圆半径越小，压力角偏小 B. 基圆半径越大，压力角偏小15．压力角增大时，对（）。

第八章凸轮机构（A卷）年级第学期专业班级《机械基础》课程提示：（1）考试时间为100分钟。

满分值为99分。

（2）请把答案填入答题纸的相应位置。

一、填空题：（每空1分，共8分）1. 凸轮机构能使从动杆按照实现各种复杂的运动。

2. 在凸轮机构中，凸轮通常作并作等速或。

3. 在凸轮机构中，通过改变凸轮，可使从动件实现设计要求的运动。

4. 在凸轮机构中，按凸轮形状分类，凸轮可分为、和三类。

二、单选题：（每题2分，共30分）1. 有关凸轮机构的论述，正确的是（）。

A．不能用于高速启动B．从动件只能作直线移动C．凸轮机构是高副机构2. 作等速运动规律的从动件位移曲线形状是（）。

A．抛物线B．斜直线C．双曲线3. 作等加速等减速运动规律的从动件位移曲线形状是（）。

A．斜直线B．抛物线C．双曲线4. 等加速等减速运动的凸轮机构（）。

A．存在刚性冲击B．存在柔性冲击C．没有冲击5. 凸轮机构中，（）凸轮机构在生产实际中最为常见，应用广泛。

A．移动B．圆柱C．盘形6. 凸轮与从动件接触处的运动副属于（）。

A．高副B．转动副C．移动副7. 凸轮的（）决定了从动件的运动规律。

A．轮廓曲线B．转速C．形状8. 凸轮机构（）根据实际需要实现任意拟定从动件的运动规律。

A．可以B．不可以9. 通常情况下，避免滚子从动件凸轮机构运动失真的合理措施是（）。

A．增大滚子半径B．减小滚子半径C．增大基圆半径10. 凸轮机构主要由（）、从动件和机架等组成。

A．曲柄B．摇杆C．凸轮11. 等速运动的凸轮机构一般适用于凸轮作（）、轻载的场合。

A．低速回转B．中速回转C．高速回转12. 一个凸轮只能实现（）任意预定的运动规律。

A．三种B．二种C．一种13. 凸轮机构中，从动件构造最简单的是（）。

A．平底从动件B．滚子从动件C．尖顶从动件14. 内燃机的配气机构采用了（）。

A．凸轮机构B．铰链四杆机构C．齿轮机构15. 凸轮机构中，常用于高速传动的从动件是（）。

凸轮机构习题解答复习与练习题参考答案一、单项选择题1 B2 A3 C4 D5 B6 A 7.A 8. A 9. C 10 .B 11. C 12. A 13. .B 14. .B 15 .A 16.B 17 .C 18 .B 19 .A 20 .B 21 .B 22 .C其他答案在文后：一、单项选择题（从给出的A 、B 、C 、D 中选一个答案）1 与连杆机构相比，凸轮机构最大的缺点是。

A ．惯性力难以平衡B ．点、线接触，易磨损C ．设计较为复杂D ．不能实现间歇运动2 与其他机构相比，凸轮机构最大的优点是。

A ．可实现各种预期的运动规律B ．便于润滑C ．制造方便，易获得较高的精度D ．从动件的行程可较大3 盘形凸轮机构的压力角恒等于常数。

A ．摆动尖顶推杆B ．直动滚子推杆C ．摆动平底推杆D ．摆动滚子推杆4 对于直动推杆盘形凸轮机构来讲，在其他条件相同的情况下，偏置直动推杆与对心直动推杆相比，两者在推程段最大压力角的关系为关系。

A ．偏置比对心大B ．对心比偏置大C ．一样大D ．不一定5 既不会产生柔性冲击也不会产生刚性冲击，可用于高速场合。

A ．等速运动规律B ．摆线运动规律（正弦加速度运动规律）C ．等加速等减速运动规律D ．简谐运动规律（余弦加速度运动规律）6 对心直动尖顶推杆盘形凸轮机构的推程压力角超过许用值时，可采用措施来解决。

A ．增大基圆半径B ．改用滚子推杆C ．改变凸轮转向D ．改为偏置直动尖顶推杆7．（）从动杆的行程不能太大。

A. 盘形凸轮机构B. 移动凸轮机构C. 圆柱凸轮机构8．（）对于较复杂的凸轮轮廓曲线，也能准确地获得所需要的运动规律。

A 尖顶式从动杆 B. 滚子式从动杆 C. 平底式从动杆9．（）可使从动杆得到较大的行程。

A. 盘形凸轮机构 B 移动凸轮机构 C. 圆柱凸轮机构10．（）的摩擦阻力较小，传力能力大。

A 尖顶式从动杆 B. 滚子式从动杆 C 平底式从动杆11. （）的磨损较小，适用于没有内凹槽凸轮轮廓曲线的高速凸轮机构。

凸轮一、单项选择题（从给出的A、B、C、D中选一个答案）1 与连杆机构相比，凸轮机构最大的缺点是。

A．惯性力难以平衡B．点、线接触，易磨损C．设计较为复杂D．不能实现间歇运动2 与其他机构相比，凸轮机构最大的优点是。

A．可实现各种预期的运动规律B．便于润滑C．制造方便，易获得较高的精度D．从动件的行程可较大3 盘形凸轮机构的压力角恒等于常数。

A．摆动尖顶推杆B．直动滚子推杆C．摆动平底推杆D．摆动滚子推杆4 对于直动推杆盘形凸轮机构来讲，在其他条件相同的情况下，偏置直动推杆与对心直动推杆相比，两者在推程段最大压力角的关系为关系。

A．偏置比对心大B．对心比偏置大C．一样大D．不一定5 下述几种运动规律中，既不会产生柔性冲击也不会产生刚性冲击，可用于高速场合。

A．等速运动规律B．摆线运动规律（正弦加速度运动规律）C．等加速等减速运动规律D．简谐运动规律（余弦加速度运动规律）6 对心直动尖顶推杆盘形凸轮机构的推程压力角超过许用值时，可采用措施来解决。

A．增大基圆半径B．改用滚子推杆C．改变凸轮转向D．改为偏置直动尖顶推杆7．（）从动杆的行程不能太大。

A. 盘形凸轮机构B. 移动凸轮机构C. 圆柱凸轮机构8．（）对于较复杂的凸轮轮廓曲线，也能准确地获得所需要的运动规律。

A 尖顶式从动杆 B.滚子式从动杆 C. 平底式从动杆9．（）可使从动杆得到较大的行程。

A. 盘形凸轮机构 B 移动凸轮机构 C. 圆柱凸轮机构10．（）的摩擦阻力较小，传力能力大。

A 尖顶式从动杆 B. 滚子式从动杆 C 平底式从动杆11.（）的磨损较小，适用于没有内凹槽凸轮轮廓曲线的高速凸轮机构。

A. 尖顶式从动杆B.滚子式从动杆C. 平底式从动杆12．计算凸轮机构从动杆行程的基础是（）。

A 基圆 B. 转角 C 轮廓曲线13．凸轮轮廓曲线上各点的压力角是（）。

A. 不变的B. 变化的14．凸轮压力角的大小与基圆半径的关系是（）。

A 基圆半径越小，压力角偏小 B. 基圆半径越大，压力角偏小15．压力角增大时，对（）。

凸轮一、单项选择题（从给出的A、B、C、D中选一个答案）1 与连杆机构相比，凸轮机构最大的缺点是。

A．惯性力难以平衡B．点、线接触，易磨损C．设计较为复杂D．不能实现间歇运动2 与其他机构相比，凸轮机构最大的优点是。

A．可实现各种预期的运动规律B．便于润滑C．制造方便，易获得较高的精度D．从动件的行程可较大3 盘形凸轮机构的压力角恒等于常数。

A．摆动尖顶推杆B．直动滚子推杆C．摆动平底推杆D．摆动滚子推杆4 对于直动推杆盘形凸轮机构来讲，在其他条件相同的情况下，偏置直动推杆与对心直动推杆相比，两者在推程段最大压力角的关系为关系。

A．偏置比对心大B．对心比偏置大C．一样大D．不一定5 下述几种运动规律中，既不会产生柔性冲击也不会产生刚性冲击，可用于高速场合。

A．等速运动规律B．摆线运动规律（正弦加速度运动规律）C．等加速等减速运动规律D．简谐运动规律（余弦加速度运动规律）6 对心直动尖顶推杆盘形凸轮机构的推程压力角超过许用值时，可采用措施来解决。

A．增大基圆半径B．改用滚子推杆C．改变凸轮转向D．改为偏置直动尖顶推杆7．（）从动杆的行程不能太大。

A. 盘形凸轮机构B. 移动凸轮机构C. 圆柱凸轮机构8．（）对于较复杂的凸轮轮廓曲线，也能准确地获得所需要的运动规律。

A 尖顶式从动杆 B.滚子式从动杆 C. 平底式从动杆9．（）可使从动杆得到较大的行程。

A. 盘形凸轮机构 B 移动凸轮机构 C. 圆柱凸轮机构10．（）的摩擦阻力较小，传力能力大。

A 尖顶式从动杆 B. 滚子式从动杆 C 平底式从动杆11.（）的磨损较小，适用于没有内凹槽凸轮轮廓曲线的高速凸轮机构。

A. 尖顶式从动杆B.滚子式从动杆C. 平底式从动杆12．计算凸轮机构从动杆行程的基础是（）。

A 基圆 B. 转角 C 轮廓曲线13．凸轮轮廓曲线上各点的压力角是（）。

A. 不变的B. 变化的14．凸轮压力角的大小与基圆半径的关系是（）。

A 基圆半径越小，压力角偏小 B. 基圆半径越大，压力角偏小15．压力角增大时，对（）。

凸轮一、单项选择题（从给出的A、B、C、D中选一个答案）1 与连杆机构相比，凸轮机构最大的缺点是。

A．惯性力难以平衡B．点、线接触，易磨损C．设计较为复杂D．不能实现间歇运动2 与其他机构相比，凸轮机构最大的优点是。

A．可实现各种预期的运动规律B．便于润滑C．制造方便，易获得较高的精度D．从动件的行程可较大3 盘形凸轮机构的压力角恒等于常数。

A．摆动尖顶推杆B．直动滚子推杆C．摆动平底推杆D．摆动滚子推杆4 对于直动推杆盘形凸轮机构来讲，在其他条件相同的情况下，偏置直动推杆与对心直动推杆相比，两者在推程段最大压力角的关系为关系。

A．偏置比对心大B．对心比偏置大C．一样大D．不一定5 下述几种运动规律中，既不会产生柔性冲击也不会产生刚性冲击，可用于高速场合。

A．等速运动规律B．摆线运动规律（正弦加速度运动规律）C．等加速等减速运动规律D．简谐运动规律（余弦加速度运动规律）6 对心直动尖顶推杆盘形凸轮机构的推程压力角超过许用值时，可采用措施来解决。

A．增大基圆半径B．改用滚子推杆C．改变凸轮转向D．改为偏置直动尖顶推杆7．（）从动杆的行程不能太大。

A. 盘形凸轮机构B. 移动凸轮机构C. 圆柱凸轮机构8．（）对于较复杂的凸轮轮廓曲线，也能准确地获得所需要的运动规律。

A 尖顶式从动杆 B.滚子式从动杆 C. 平底式从动杆9．（）可使从动杆得到较大的行程。

A. 盘形凸轮机构 B 移动凸轮机构 C. 圆柱凸轮机构10．（）的摩擦阻力较小，传力能力大。

A 尖顶式从动杆 B. 滚子式从动杆 C 平底式从动杆11.（）的磨损较小，适用于没有内凹槽凸轮轮廓曲线的高速凸轮机构。

A. 尖顶式从动杆B.滚子式从动杆C. 平底式从动杆12．计算凸轮机构从动杆行程的基础是（）。

A 基圆 B. 转角 C 轮廓曲线13．凸轮轮廓曲线上各点的压力角是（）。

A. 不变的B. 变化的14．凸轮压力角的大小与基圆半径的关系是（）。

A 基圆半径越小，压力角偏小 B. 基圆半径越大，压力角偏小15．压力角增大时，对（）。

习题参考答案第二章机构的结构分析2-2 图2-38所示为一简易冲床的初拟设计方案。

设计者的思路是：动力由齿轮1输入，使轴A连续回转；而固装在轴A上的凸轮2与杠杆3组成的凸轮机构将使冲头4上下运动以达到冲压的目的。

试绘出其机构运动简图，分析其运动是否确定，并提出修改措施。

4351 2解答：原机构自由度F=3⨯3- 2 ⨯4-1 = 0，结构均可：1为滚子；2为摆杆；3为滑块；4为滑杆；5为齿轮及凸轮；6为连杆；7为齿轮及偏心轮；8为机架；9为压头。

试绘制其机构运动简图，并计算其自由度。

O齿轮及偏心轮ωA齿轮及凸轮BEFDC压头机架连杆滑杆滑块摆杆滚子解答：n=7; P l =9; P h =2，F=3⨯7-2 ⨯9-2 = 12-6 试计算图2-42所示凸轮—连杆组合机构的自由度。

解答：a) n=7; P l =9; P h =2，F=3⨯7-2 ⨯9-2 =1 L 处存在局部自由度，D 处存在虚约束b) n=5; P l =6; P h =2，F=3⨯5-2 ⨯6-2 =1 E 、B 处存在局部自由度，F 、C 处存在虚约束b)a)A EMDFELKJIFBCCDBA2-7 试计算图2-43所示齿轮—连杆组合机构的自由度。

BDCA(a)CDBA(b)解答：a) n=4; P l =5; P h =1，F=3⨯4-2 ⨯5-1=1 A 处存在复合铰链b) n=6; P l =7; P h =3，F=3⨯6-2 ⨯7-3=1 B 、C 、D 处存在复合铰链2-8 试计算图2-44所示刹车机构的自由度。

并就刹车过程说明此机构自由度的变化情况。

解答：① 当未刹车时，F=3⨯6-2 ⨯8=2② 在刹车瞬时，F=3⨯5-2⨯7=1，此时构件EFG 和车轮接触成为一体，位置保持不变，可看作为机架。

③ 完全刹死以后，F=3⨯4-2⨯6=0，此时构件EFG 、HIJ 和车轮接触成为一体，位置保持不变，可看作为机架。

一、填空题[1]___________________________决定了从动杆的运动规律。

[2]凸轮机构中，凸轮基圆半径愈___________，压力角愈___________ ，机构传动性能愈好。

[3]凸轮机构是由___________________、____________________、 ____________________三个基本构件组成的。

[4]凸轮机构中的压力角是指__________________________________________间的夹角。

[5]凸轮机构常用的从动件运动规律有_______________________________，________________________________________，__________________________________及__________________________________。

[6]以凸轮的理论轮廓的最小向径为半径所做的圆称为凸轮的______________________。

[7]在设计凸轮机构时，凸轮基圆半径取得越_____________，所设计的机构越紧凑，但是压力角_______________使机构的工作情况变坏。

[8]按凸轮的形状凸轮可分为________________________、____________________________、和___________________________三大类。

[9]在凸轮机构的设计中，适当加大凸轮的________________________是避免机构发生运动失真的有效措施。

[10]通常，可用适当增大凸轮________________________的方法来减小最大压力角。

[11]平底垂直于导路的直动推杆盘形凸轮机构，其压力角等于_______________________。

[12]对于尖顶直动从动件凸轮机构，在其余条件不变的情况下，基圆半径越小，机构的传动效率____________________。

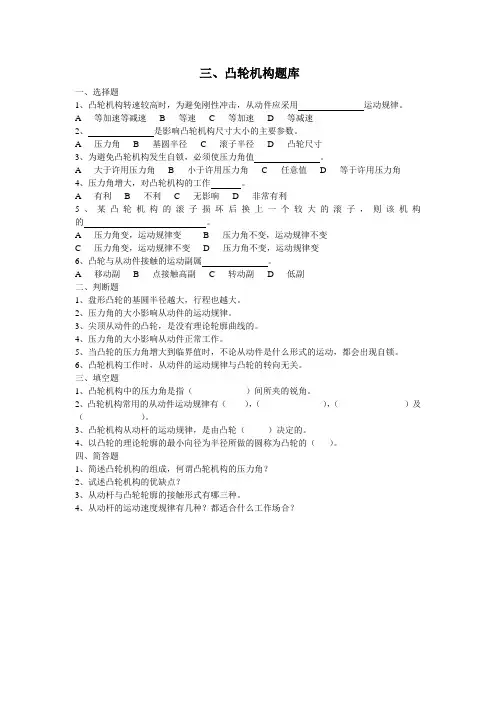

三、凸轮机构题库一、选择题1、凸轮机构转速较高时，为避免刚性冲击，从动件应采用运动规律。

A 等加速等减速B 等速C 等加速D 等减速2、是影响凸轮机构尺寸大小的主要参数。

A 压力角B 基圆半径C 滚子半径D 凸轮尺寸3、为避免凸轮机构发生自锁，必须使压力角值。

A 大于许用压力角B 小于许用压力角C 任意值D 等于许用压力角4、压力角增大，对凸轮机构的工作。

A 有利B 不利C 无影响D 非常有利5、某凸轮机构的滚子损坏后换上一个较大的滚子，则该机构的。

A 压力角变，运动规律变B 压力角不变，运动规律不变C 压力角变，运动规律不变D 压力角不变，运动规律变6、凸轮与从动件接触的运动副属。

A 移动副B 点接触高副C 转动副D 低副二、判断题1、盘形凸轮的基圆半径越大，行程也越大。

2、压力角的大小影响从动件的运动规律。

3、尖顶从动件的凸轮，是没有理论轮廓曲线的。

4、压力角的大小影响从动件正常工作。

5、当凸轮的压力角增大到临界值时，不论从动件是什么形式的运动，都会出现自锁。

6、凸轮机构工作时，从动件的运动规律与凸轮的转向无关。

三、填空题1、凸轮机构中的压力角是指（）间所夹的锐角。

2、凸轮机构常用的从动件运动规律有（），（），（）及（）。

3、凸轮机构从动杆的运动规律，是由凸轮（）决定的。

4、以凸轮的理论轮廓的最小向径为半径所做的圆称为凸轮的（）。

四、简答题1、简述凸轮机构的组成，何谓凸轮机构的压力角？2、试述凸轮机构的优缺点？3、从动杆与凸轮轮廓的接触形式有哪三种。

4、从动杆的运动速度规律有几种？都适合什么工作场合？。

一、选择题1、有关凸轮机构的论述，正确的是（）A．凸轮机构是高副机构 B．不可用于运动规律要求严格的场合C．不能用于高速起动 D．从动件只能作移动运动2、在原动件匀速运动条件下，要使从动件按动一停一动规律运动,应选用（）机构。

A．连杆机构 B．凸轮机构 C．齿轮机构3、在中等载荷，中等速度下运转的凸轮机构，其从动件未端的结构应为（）。

A．尖端 B．滚子 C．平底4、为了使凸轮机构的冲击量减少，其从动件的运动规律应选用何种运动规律。

（）A．等速 B．简谐 C．等加减等减速5、凸轮机构中，从动件在推程时按等速运动规律上升时，在何位置发生刚性冲击？（）A．推程开始点 B．推程结束点 C．推程开始点和推程结束点6、在凸轮机构中，按等加速等减速运动规律运动的从动件将受到（）冲击。

A．刚性 B．柔性 C．无 D．以上都不对7、滚子从动件盘形凸轮在运转过程中, 压力角是（）。

A．恒等于0°B．是变化的 C．是不为0的常数 D．≥90°8、设计滚子从动件盘形凸轮机构时，若工作行程中时，选择下列哪种方案可减小压力角？（）A．减小基圆半径 B．增大基圆半径 C．减小滚子半径 D．增大滚子半径9、滚子从动件发生运动失真的原因在于。

A .ρ0min＞r B.ρ0min＜r C.ρmin＞r D.ρmin＜r（ρ0min为理论轮廓最小曲率半径；ρmin为实际轮廓最小曲率半径；r为滚子半径）10、当从动件的运动规律不变的情况下，若缩小凸轮基圆半径，则压力角（）。

A．保持不变 B．增大 C．减小 D．为零二、是非题1、凸轮机构是低副机构。

………………………………………………………（对错）2、一个凸轮只有一种预定的运动规律。

………………………………………（对错）3、凸轮的基圆半径就是凸轮理论轮廓曲线上的最小曲率半径。

……………（对错）4、从动件按等速运动规律运动时，将产生刚性冲击。

………………………（对错）5、为了减小冲击，应优先使用等速运动规律。

第八章凸轮机构§8-1 凸轮机构概述§8-2 凸轮机构的分类与特点1、凸轮机构中，主动件通常作。

A、等速转动或移动B、变速转动C、变速移动2、凸轮与从动件接触处的运动副属于（）。

A、高副B、转动副C、移动副3、内燃机的配气机构采用了（）机构。

A、凸轮B、铰链四杆C、齿轮4、凸轮机构中，从动件构造最简单的是（）从动件。

A、平底B、滚子C、尖顶5、从动件的运动规律决定了凸轮的（）。

A、轮廓曲线B、转速C、形状6、凸轮机构中，（）从动件常用于高速传动。

A、滚子B、平底C、尖顶7、凸轮机构主要与（）和从动件等组成。

A、曲柄B、摇杆C、凸轮8、有关凸轮机构的论述正确的是（）。

A、不能用于高速启动B、从动件只能做直线运动C、凸轮机构是高副机构二、判断题1、（）在凸轮机构中，凸轮为主动件。

2、（）凸轮机构广泛应用于机械自动控制。

3、（）移动凸轮相对机架作直线往复移动。

4、（）在一些机器中，要求机构实现某种特殊的复杂的运动规律，常采用凸轮机构。

5、（）根据实际需要，凸轮机构可以任意拟定从动件的运动规律。

6、（）凸轮机构中，主动件通常作等速转动或移动。

三、填空题1、凸轮机构主要有、和三个基本构件所组成。

2、在凸轮机构中，凸轮为，通常作等速或。

3、在凸轮机构中，通过改变凸轮，使从动件实现设计要求的运动。

4、在凸轮机构中，按凸轮形状分类，凸轮有、和三种。

5、凸轮机构工作时，凸轮轮廓与从动件之间必须始终接触，否则，凸轮机构就不能正常工作。

6、凸轮机构主要的失效形式是磨损和疲劳点蚀。

§8-3 凸轮机构工作过程及从动件运动规律1、从动件作等速运动规律的位移曲线形状是（）。

A、抛物线B、斜直线C、双曲线2、从动件作等加速等减速运动的凸轮机构（）。

A、存在刚性冲击B、存在柔性冲击C、没有冲击3、从动件作等速运动规律的凸轮机构，一般适用于（）、轻载的场合。

A、低速B、中速C、高速4、从动件作等加速等减速运动规律的位移曲线是（）。

☼ 6-2-1《凸轮机构》练习题（一）☼班级姓名学号一、填空题：1、凸轮机构广泛应用于各种、和装置中。

2、凸轮机构可以实现各种的运动要求，且结构、。

3、凸轮机构是由、和三个基本构件组成的机构。

4、凸轮是一个具有的构件，一般为，作运动或。

5、与凸轮轮廓接触的构件一般作运动或，称为从动杆。

6、凸轮机构的基本特点在于能使从动件获得的运动规律，从动件的运动规律取决于凸轮。

7、按凸轮的形状分，凸轮有、、、。

8、盘形凸轮又称为，它是凸轮的。

9、盘形凸轮是一个绕回定轴转动且径向尺寸的盘形构件，其轮廓曲线位于。

10、盘形凸轮的结构，应用，但从动杆的不能太大，所以多用于的场合。

11、圆柱凸轮是在圆柱的上作出曲线轮廓，或在圆柱面上开有曲线。

从动杆一端顶在上或夹在中，当凸轮转动时从动杆沿或作运动或。

12、圆柱凸轮与从动件的运动不在同一平面内，因此是一种，可以使从动杆得到的行程。

13、按从动杆的运动方式分，凸轮机构有从动杆凸轮机构和从动杆凸轮机构。

14、按从动杆的端部结构形式分，有、、。

15、尖顶式从动杆凸轮机构构造、动作，但容易，适用于、和动作等场合。

16、滚子式从动杆凸轮机构中，凸轮接触，解决了凸轮机构的问题，故可用来传递的动力。

17、平底式从动杆凸轮机构中，凸轮对推杆的作用力始终于推杆的底边，故受力比较，而且凸轮与底面接触面，容易形成，减少了，但较差。

18、在运动副中，凸轮与从动件的接触属于副。

19、在凸轮机构中一般为主动件。

20、以凸轮的半径所作的圆称为基圆。

21、仪表中应用式从动杆凸轮机构。

22、盘形凸轮匀速转动，而凸轮没有变化时，从动杆停歇。

23、凸轮机构中从动杆锁合方式有外力锁合和锁合。

24、尖顶式从动杆多用于传力，速度较以及传动灵敏的场合。

二、判断题：（）1、凸轮机构可以任意改变凸轮轮廓形状而获得所需从动件的运动规律。

（）2、设计凸轮的轮廓曲线形状主要是根据强度要求。

（）3、盘形凸轮一般用于从动件行程很大的场合。

第八章凸轮机构测试题（附答案）第八章凸轮机构测试题姓名 _________________ 分数、选择题1、组成凸轮机构的基本构件有（B ） 个。

A. 2 个B. 3 个C. 4 个A ）。

能实现间歇运动 传力性能好B. ）。

点、线接触，易磨损 不能实现间歇运动（B ） 。

转动副 D. 可能是高副也可能是低副 5、若要盘形凸轮机构的从动件在某段时间内停止不动，对应的凸轮轮廓应是 （D ）A. 一段直线B. 一段圆弧C. 一段抛物线D. 一段以凸轮转动中心为圆心的圆弧6从动件的推程采用等速运动规律时，在 （D ）会发生刚性冲击。

A.推程的起始点B. 推程的中点C. 推程的终点D. 推程的起点和终点 7、 凸轮机构中通常用作主动件的是（ A ）。

A 、凸轮B 、从动杆C 、轨道D 、固定机架2、与平面连杆机构相比，凸轮机构的突出优点是（B. A.能严格的实现给定的从动件运动规律C.能实现多种运动形式的变换D. 3、与连杆机构相比，凸轮机构最大的缺点是（A.惯性力难以平衡B. C.设计较为复杂 D. 4、凸轮轮廓与从动件之间的可动联接是 A.移动副 B. 咼副 C.8、等加速等减速运动规律的位移曲线是（B ）。

A 、斜直线B、抛物线C、双曲线D、直线9、凸轮机构中从动件的最大升程叫（C ）。

A 、位移B、导程C、行程D 、升程10、按等速运动规律工作的凸轮机构会产生（B ）。

A 、柔性冲击B 、刚性冲击C 、中性冲击D 、剧烈冲击11、（A ）从动杆的行程不能太大。

A 、盘形凸轮机构B 、移动凸轮机构C 、圆柱凸轮机构12、对于较复杂的凸轮轮廓曲线，也能准确的获得所需的运动规律的从动杆（A ）A 、尖顶从动杆B 、滚子从动杆C 、平底从动杆D 、曲面从动杆13、自动车床横刀架进给机构采用的凸轮机构是（ A ）A 、圆柱凸轮机构B 、移动凸轮机构C 、盘形凸轮机构D 、球面凸轮机构14、（C ）的磨损较小，适用于没有内凹槽凸轮轮廓曲线的高速凸轮机构。

第八章习题8-1 设一直动推杆的行程h =32mm，要求推程角，按余弦加速度运动，远停角，回程角，按等速运动，近休止角，计算后绘出推杆的位移曲线。

o 1200=ϕo 30s =ϕo 1500=′ϕo 60s =′ϕ8-2 已知对心尖顶从动件的行程h =50mm，推程角20ٛ=πϕ，凸轮转速min r 600=n 。

若从动件分别按等加速等减速、正弦加速度规律运动，试绘出其从动件位移曲线，并在该线图上标明最大速度的数值及其发生的位置。

8-3 在尖顶对心直动从动件盘形凸轮机构中，图8-33所示从动件的运动规律尚不完整。

试在图上补全各段的ϕϕϕ−−−a v s ,,曲线，并指出哪些位置有刚性冲击？哪些位置有柔性冲击？图8-33 图8-348-4 在对心直动从动件凸轮机构中，已知从动件重力为7.5N，行程h =50mm，从动件的推程时间为s 121，若①尖顶从动件以余弦加速度运动；②尖顶从动件以等加速、等减速规律运动，试比较以上两种运动规律所能达到的最大速度和保证从动件与凸轮接触所需最大的力。

8-5 设凸轮以角速度ω转动，其推程运动角0ϕ和从动件行程h 均为已知。

当从动件按二次多项式运动规律运动时，其最大和最小加速度出现在什么位置？的数值为多大？max a 8-6 在直动从动件盘形凸轮机构中，凸轮按顺时针方向转动，已知行程h =20mm，推程角，基圆半径o 450=ϕmm 50b =r ，偏距，且偏置于使推程压力角减小的一侧。

0mm 2=e 1）试计算等速运动规律时的最大压力角max α；2）假定最大压力角近似出现在从动件速度达到最大值时的位置，试计算等加速等减速、余弦加速度和正弦加速度运动规律时的最大压力角max α。

8-7 在图8-34所示对心平底直动从动件圆盘凸轮机构中，已知圆盘的半径，圆心与转轴中心的距离，试求从动件的运动方程。

当凸轮转速mm 50=R o 90,mm 30===′βO O l a min r 240=n ，试求其最大位移、速度和加速度。
