S7-1200基本以太网通信怎么使用

西门子S7-12001500PLC工业以太网TCP通信的其他指令上一文章，简要说明了西门子S7-1200/1500PLC工业以太网TCP 通信的两个主要通信指令的组态。

基本可以满足常用的通信需要。

还有其他的一些通信指令，如TCON建立通信连接、TDISCON断开通信连接、TSEND通过现有通信连接发送数据、TRCV通过现有通信连接接收数据、TUSEND通过UDP以太网发送数据、TURCV通过UDP 以太网接收数据、T_RESET复位连接、T_DIAG检查连接、T_CONFIG 组态通信接口和TMAIL_C发送电子邮件指令。

▼开放式用户通信指令如用TRCV指令接收数据，如上图一样该指令没有连接参数的组态画面，只有块参数的组态画面，则需要用TCON或TSEND_C建立通信连接。

本例要接收PLC2的数据，则可共用TSEND_C建立的通信连接。

在TSEND_C指令块上右击，点击“属性”，查看该块的“组态”→“连接参数”→找到“常规”→“本地”→“连接ID（十进制）→可以看到此PLC的ID为“1”。

▼查找PLC_1的ID可以在接收指令TRCV的ID引脚处输入ID值为“1”。

▼ TRCV指令中ID的输入还要建立一个新的数据块，用于接收到数据的存放。

格式与PLC2的发送数据存放的数据块格式一致。

如建立的数组元素、数据类型是否一致等。

▼通信数据块属性修改建立好数据块，在项目树（导航栏）中找到块，右击选择“属性”把块属性中的“优化的块访问的勾去掉，建立一个与PLC2中一致的数据类型的变量，如数组。

在TRCV指令的“块参数”组态中，用于激活接收的控制参数可设为“1”，请求发送的最大字节数可设为“0”，接收区域可设定为刚才建立的数据块起始地址“P#DB5.DBX0.0”、长度为“10”、Byte单位。

如用优化的块访问，则不能在这里直接设定数据长度。

▼设定接收数据的区域在PLC2中，可以用不带连接的，通过其他连接发送数据指令TSEND与带连接的，建立连接并接收数据指令配合使用。

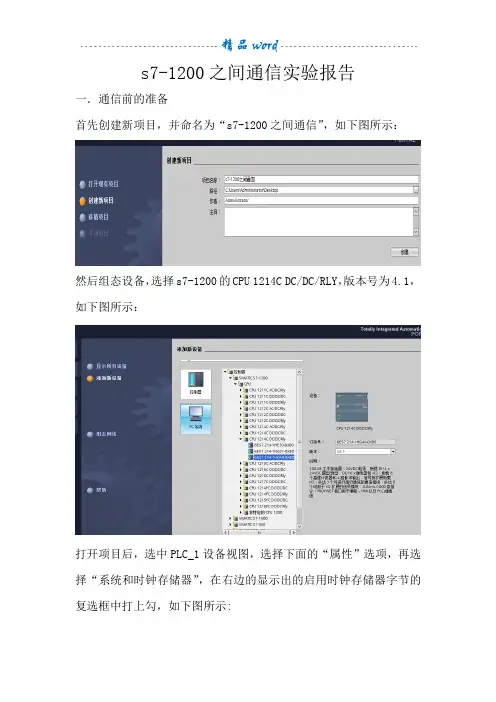

s7-1200之间通信实验报告一．通信前的准备首先创建新项目，并命名为“s7-1200之间通信”，如下图所示：然后组态设备，选择s7-1200的CPU 1214C DC/DC/RLY，版本号为4.1，如下图所示：打开项目后，选中PLC_1设备视图，选择下面的“属性”选项，再选择“系统和时钟存储器”，在右边的显示出的启用时钟存储器字节的复选框中打上勾，如下图所示:再选中PLC_1设备中以太网口，在以太网地址设置PLC_1的IP地址为：192.168.0.1，如下图所示：然后把PLC_1复制粘贴成PLC_2，同样地在以太网口那里设置PLC_2的IP地址为：192.168.0.2，之前的系统和时钟存储器已经设置好了，PLC_2不用再设了。

具体如下：在设备视图中转到拓扑视图，分别添加交换机和PC端，并将它们按照下图连接起来。

到这里通信前设备设置已经完成了。

二．程序编程在PLC_1项目中选择程序块打开main(OB1),在右边的通信项选择“开放式用户通信”中选择“TSEND_C”指令并拖放到main(OB1)中去并生成背景数据块DB1，名称为：TSEND_C_DB。

如下图所示：选中指令，弹出下面的组态画面，设置如下面所示,在连接类型选择TCP,在连接数据行中，在下拉菜单中选择新建，生成下面所示的画面。

在PLC_1项目中选择程序块打开main(OB1),在右边的通信项选择“开放式用户通信”中选择“TRCV_C”指令并拖放到main(OB1)中去并生成背景数据块DB2，名称为：TRCV_C_DB，如下所示：选中指令，弹出下面的组态画面，设置如下面所示,在连接类型选择TCP,在连接数据行中，在下拉菜单中选择新建，生成下面所示的画面：然后添加全局数据块，命名为send，如下图所示：在打开的全局数据块名称列命名为send，在数据类型选择数组并设置为array[0....99]of string,如下图：在选中send[DB5]中单击右键选择属性，将打勾的去掉。

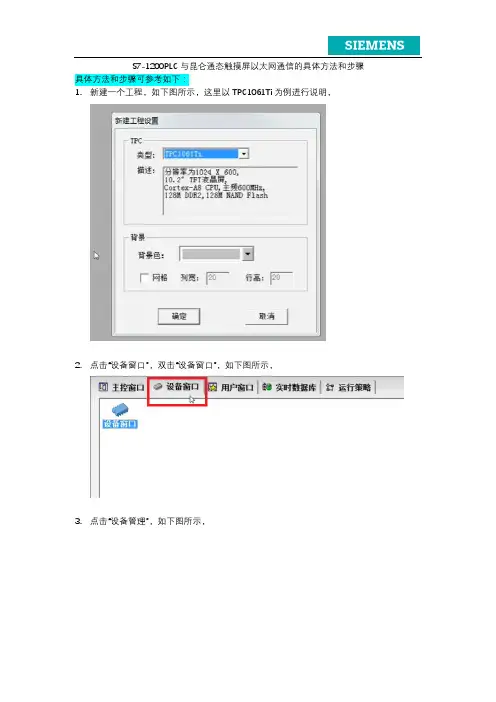

S7-1200PLC与昆仑通态触摸屏以太网通信的具体方法和步骤具体方法和步骤可参考如下：1.新建一个工程，如下图所示，这里以TPC1061Ti为例进行说明，2.点击“设备窗口”，双击“设备窗口”，如下图所示，3.点击“设备管理”，如下图所示，4.在可选设备中，找到西门子S7-1200PLC的驱动文件，如下图所示，双击添加到右侧的“选定设备”中，点击确定，5.如下图所示，可以看到已经成功添加了设备，双击进入属性设置界面，可以设置本地IP地址，即触摸屏的IP地址；远端IP地址，即PLC的IP地址；本地端口号和远端端口号可以保持默认。

这两个IP地址必须要设置在同一网段！6.打开博途软件，如下图所示，新建一个项目，添加一个1200的CPU，7.设置1200CPU的IP地址，要和MCGS软件中远端IP地址相同，如下图所示，这里IP地址设置为：200.200.200.1808.在程序块中添加一个DB块，并取消“优化的块访问”，如下图所示，9.在该DB块中添加几个变量，并编译，如下图所示，编译无误后，DB块中会显示变量对应的地址偏移量，10.点击“增加设备通道”，通道类型中可以选择I、Q、M和V区，其中这里的V区即对应1200PLC中的DB块，11.举例：选择“I区”，通道地址为0，通道个数为8个，如下图所示，点击确认，12.I0.0-I0.7添加完成后，如下图所示，13.如下图所示，若程序中有DB1.DBX0.3这个地址，那么如何将该地址添加到MCGS触摸屏中呢，具体步骤如下：点击“增加设备通道”，如下图所示，通道类型选择“V数据寄存器”，通道地址设置为1.0，数据类型选择“通道的第03位”，这样即可添加该变量地址，如下图所示，同理，只要知道DB块中变量的偏移地址，就可以在MCGS中对应的添加该变量的地址，这里就不再进行重复的演示，大家感兴趣的可以自行尝试。

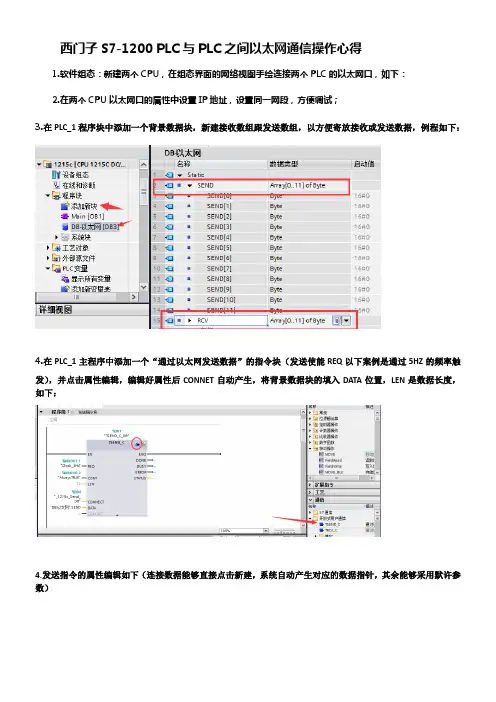

西门子S7-1200 PLC与PLC之间以太网通信操作心得
1.软件组态：新建两个CPU，在组态界面的网络视图手绘连接两个PLC的以太网口，如下：
2.在两个CPU以太网口的属性中设置IP地址，设置同一网段，方便调试；
3.在PLC_1程序块中添加一个背景数据块，新建接收数组跟发送数组，以方便寄放接收或发送数据，例程如下：
4.在PLC_1主程序中添加一个“通过以太网发送数据”的指令块（发送使能REQ以下案例是通过5HZ的频率触
发），并点击属性编辑，编辑好属性后CONNET自动产生，将背景数据块的填入DATA位置，LEN是数据长度，如下：
4.发送指令的属性编辑如下（连接数据能够直接点击新建，系统自动产生对应的数据指针，其余能够采用默许参数）
5.在PLC_1主程序中添加一个“通过以太网接收数据”的指令块，并点击属性编辑，块参数编辑同上，如下：
6.发送指令的属性编辑同上发送块的属性编辑；
7.以一样的编辑方式编辑PLC_2；
8.在程序段中操作发送数组数据内容，利用接收数组数据内容，只要硬件连接正常，PLC_1与PLC_2可通过对应的数组互换数据。

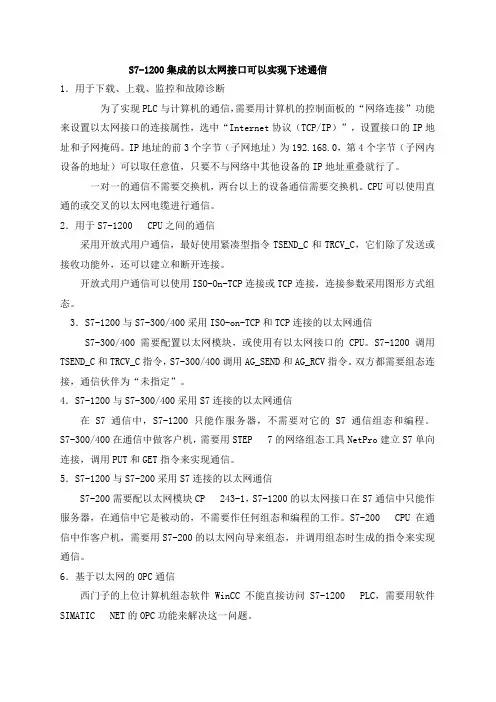

S7-1200集成的以太网接口可以实现下述通信1．用于下载、上载、监控和故障诊断为了实现PLC与计算机的通信，需要用计算机的控制面板的“网络连接”功能来设置以太网接口的连接属性，选中“Internet协议（TCP/IP）”，设置接口的IP地址和子网掩码。

IP地址的前3个字节（子网地址）为192.168.0，第4个字节（子网内设备的地址）可以取任意值，只要不与网络中其他设备的IP地址重叠就行了。

一对一的通信不需要交换机，两台以上的设备通信需要交换机。

CPU可以使用直通的或交叉的以太网电缆进行通信。

2．用于S7-1200 CPU之间的通信采用开放式用户通信，最好使用紧凑型指令TSEND_C和TRCV_C，它们除了发送或接收功能外，还可以建立和断开连接。

开放式用户通信可以使用ISO-On-TCP连接或TCP连接，连接参数采用图形方式组态。

3．S7-1200与S7-300/400采用ISO-on-TCP和TCP连接的以太网通信S7-300/400需要配置以太网模块，或使用有以太网接口的CPU。

S7-1200调用TSEND_C和TRCV_C指令，S7-300/400调用AG_SEND和AG_RCV指令。

双方都需要组态连接，通信伙伴为“未指定”。

4．S7-1200与S7-300/400采用S7连接的以太网通信在S7通信中，S7-1200只能作服务器，不需要对它的S7通信组态和编程。

S7-300/400在通信中做客户机，需要用STEP 7的网络组态工具NetPro建立S7单向连接，调用PUT和GET指令来实现通信。

5．S7-1200与S7-200采用S7连接的以太网通信S7-200需要配以太网模块CP 243-1，S7-1200的以太网接口在S7通信中只能作服务器，在通信中它是被动的，不需要作任何组态和编程的工作。

S7-200 CPU在通信中作客户机，需要用S7-200的以太网向导来组态，并调用组态时生成的指令来实现通信。

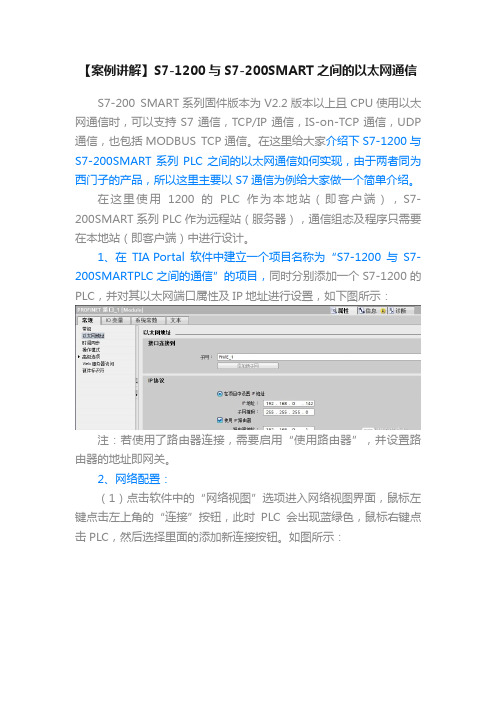

【案例讲解】S7-1200与S7-200SMART之间的以太网通信S7-200 SMART系列固件版本为V2.2版本以上且CPU使用以太网通信时，可以支持S7通信，TCP/IP通信，IS-on-TCP通信，UDP 通信，也包括MODBUS TCP通信。

在这里给大家介绍下S7-1200与S7-200SMART系列PLC之间的以太网通信如何实现，由于两者同为西门子的产品，所以这里主要以S7通信为例给大家做一个简单介绍。

在这里使用1200的PLC作为本地站（即客户端），S7-200SMART系列PLC作为远程站（服务器），通信组态及程序只需要在本地站（即客户端）中进行设计。

1、在TIA Portal软件中建立一个项目名称为“S7-1200与S7-200SMARTPLC之间的通信”的项目，同时分别添加一个S7-1200的PLC，并对其以太网端口属性及IP地址进行设置，如下图所示：注：若使用了路由器连接，需要启用“使用路由器”，并设置路由器的地址即网关。

2、网络配置：（1）点击软件中的“网络视图”选项进入网络视图界面，鼠标左键点击左上角的“连接”按钮，此时PLC会出现蓝绿色，鼠标右键点击PLC，然后选择里面的添加新连接按钮。

如图所示：（2）添加一个新的S7连接点击添加新连接后，在弹出的创建新连接对话框中的右上角处的类型里面把HMI的连接改成“S7连接”，然后选择左侧出现的“未指定”，然后点击添加按钮，然后关闭创建新连接对话框，此时在网络视图中可以看到PLC出现一个S7连接，如下图所示：（注：本地ID在程序中需要用到，需要记住ID号）（3）点击网络视图，进入网络数据配置对话，设置好连接的未指定的IP地址(即S7-200SMARTPLC的IP地址)等参数，如图所示：注：S7-200SMART的TSAP支持03.00或是03.01.（4）程序设计：通信程序只需要在1200PLC处编写，S7-200SMARTPLC处无需编写任何通信程序，这里我们以把S7-1200PLC中DB1.DBB0的数据写入到S7-200SMART的VB0中，以读取S7-200SMART系列PLC 中的VB1的数据放到S7-1200PLC的DB1.DBB1中为例，说明程序的设计。

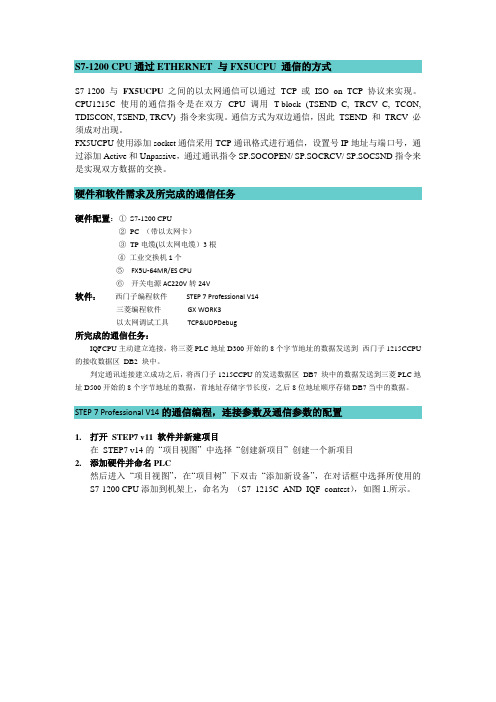

S7-1200 CPU通过ETHERNET 与FX5UCPU 通信的方式S7-1200 与FX5UCPU之间的以太网通信可以通过TCP 或ISO on TCP 协议来实现。

CPU1215C 使用的通信指令是在双方CPU 调用T-block (TSEND_C, TRCV_C, TCON, TDISCON, TSEND, TRCV) 指令来实现。

通信方式为双边通信，因此TSEND 和TRCV 必须成对出现。

FX5UCPU使用添加socket通信采用TCP通讯格式进行通信，设置号IP地址与端口号，通过添加Active和Unpassive，通过通讯指令SP.SOCOPEN/SP.SOCRCV/SP.SOCSND指令来是实现双方数据的交换。

硬件和软件需求及所完成的通信任务硬件配置：①S7-1200 CPU②PC （带以太网卡）③TP电缆(以太网电缆）3根④工业交换机1个⑤FX5U-64MR/ES CPU⑥开关电源AC220V转24V软件：西门子编程软件STEP 7 Professional V14三菱编程软件GX WORK3以太网调试工具TCP&UDPDebug所完成的通信任务：IQFCPU主动建立连接，将三菱PLC地址D300开始的8个字节地址的数据发送到西门子1215CCPU 的接收数据区DB2 块中。

判定通讯连接建立成功之后，将西门子1215CCPU的发送数据区DB7 块中的数据发送到三菱PLC地址D500开始的8个字节地址的数据，首地址存储字节长度，之后8位地址顺序存储DB7当中的数据。

STEP 7 Professional V14的通信编程，连接参数及通信参数的配置1.打开STEP7 v11 软件并新建项目在STEP7 v14的“项目视图” 中选择“创建新项目” 创建一个新项目2.添加硬件并命名PLC然后进入“项目视图”，在“项目树” 下双击“添加新设备”，在对话框中选择所使用的S7-1200 CPU添加到机架上，命名为（S7_1215C_AND_IQF_contest），如图1.所示。

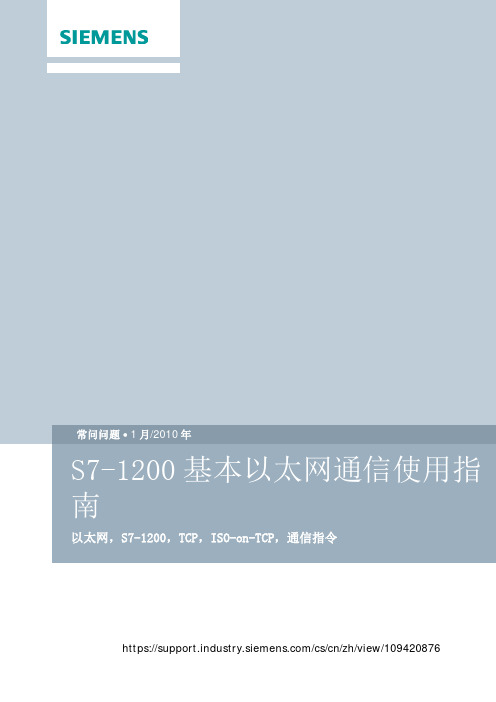

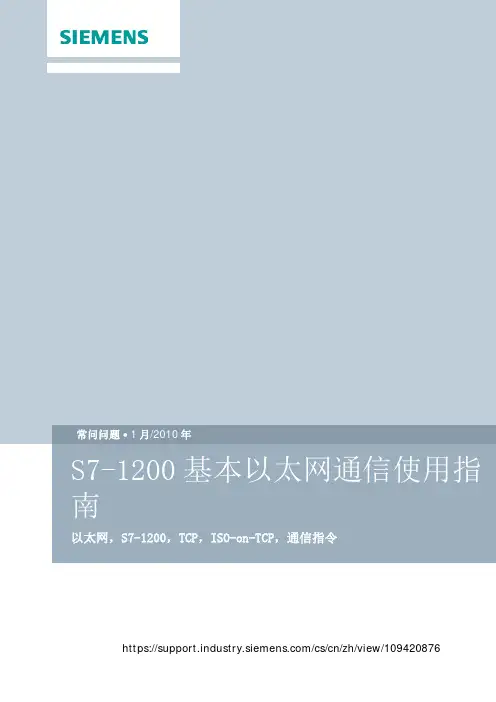

1https:///cs/cn/zh/view/109420876C o p y r i g h t ãS i e m e n s A G C o p y r i g h t y e a r A l l r i g h t s r e s e r v e d目录1．概述 ...................................................................................................................... 32．两种协议的特点.. (3)2.1传输控制协议: TCP ..................................................................................... 32.2基于TCP 的ISO 传输服务的协议: ISO-on-TCP ........................................... 33．传输数据长度与协议的应用 .. (4)3.1对于TCP 协议 ............................................................................................ 43.2对于ISO on TCP 协议................................................................................. 44.通信连接的参数 (5)4.1连接描述数据块........................................................................................... 54.2 IP 地址 ....................................................................................................... 84.3端口号的分配 .............................................................................................. 94.4 TSAP 结构 .................................................................................................. 95．回读连接描述参数功能 . (11)5.1更改连接描述中的参数值 .......................................................................... 115.2回读各个连接参数的功能 .......................................................................... 12６．开放式用户通信的指令 (12)6.1连接建立 ................................................................................................... 136.2连接参数分配 ............................................................................................ 136.3启动连接参数分配 ..................................................................................... 156.4创建和分配连接参数.................................................................................. 166.5删除连接 ................................................................................................... 176.6 TSEND_C ................................................................................................ 186.7 TRCV_C ................................................................................................... 196.8 TCON ....................................................................................................... 206.9 TDISCON ................................................................................................. 216.10 TSEND ................................................................................................... 216.11 TRCV ..................................................................................................... 227．S7-1200以太网通信连接数 (22)C o p y r i g h t ãS i e m e n s A G C o p y r i g h t y e a r A l l r i g h t s r e s e r v e d1．概述S7-1200 CPU 具有一个集成的以太网接口，支持面向连接的以太网传输层通信协议。

S7-1200 的以太网应用【摘要】S7-1200优点很多，其中最显著的一点就是集成了PROFINET端口，可以无需另行配置通讯模块就能实行以太网通讯功能，仅需要一条普通网线就能对其进行监控、下载、远程通讯或和HMI的交互。

本文将详细介绍其远程通讯的应用——两台S7-1200的以太网通讯设置①②。

【关键词】S7-1200；以太网通讯1.硬件配置及组态1.1准备工作：需要以下各项硬件：·两台S7-1200·安装了TIA Portal V11（版本不低于V11即可）的PC（正确配置网卡）·标准以太网电缆1.2打开软件，建立新项目。

1.3切换至项目视图，在项目树下选择添加新设备，加入两个PLC，型号为1214C DC/DC/DC 订货号是6ES7 214-1AG31-0XB0。

1.4项目“拓扑视图”内选中PLC_1，可在下方属性框内找到系统和时钟存储器的标签页，在“允许使用时钟存储器字节”前打勾，默认0即可。

然后选中PLC_2,同样操作，打开系统时钟。

本步骤的目的是为了使用M0.3这个系统时钟点来触发通讯。

见图1 硬件配置系统时间。

图1 硬件配置系统时间1.5双击拓扑视图中的PLC_1进入设备视图，再点击以太网接口，属性框将出现设置网络的相关项目。

点击添加新子网，得到子网PN/IE_1，并设置IP地址为192.168.1.2,子网掩码为255.255.255.0。

同样方式设置PLC_2的IP为192.168.1.8,子网名称同样为PN/IE_1，子网掩码为255.255.255.0。

完成后的可点开网络视图，如图2所示:图2 组态成功2.编程2.1 建立通讯连接块TCON2.1.1为了区分2个PLC的程序段，先重命名PLC_1的OB1为Main_1。

2.1.2在PLC_1的程序段中，新建数据块(DB),编号为2，类型选择为TCON_Param，名称为CON1_DB，为TCON的数据分配做准备。

S7-1200集成的以太网接口的通信功能极为强大，为了实现PLC与计算机的通信，需要用计算机的控制面板的“网络连接”功能来设置以太网接口的连接属性，选中“Internet协议（TCP/IP）”，设置接口的IP地址和子网掩码。

IP地址的前3个字节（子网地址）为192.168.0，第4个字节（子网内设备的地址）可以取任意值，只要不与网络中其他设备的IP地址重叠就行了。

1．用于下载、上载、监控和故障诊断S7-1200与计算机通信只需要一根普通的网线就可以了，用笔记本电脑在现场下载程序和监控非常方便。

CPU可以使用直通的或交叉的以太网电缆进行通信。

一对一的通信不需要交换机，两台以上的设备通信需要交换机。

2．用于S7-1200 CPU之间的通信S7-1200 CPU之间的通信使用紧凑型指令TSEND_C和TRCV_C，它们除了发送或接收功能外，还可以建立和断开连接。

可以使用ISO-On-TCP连接或TCP连接，连接参数采用图形方式组态。

3．S7-1200与S7-300/400采用ISO-on-TCP和TCP连接的以太网通信S7-300/400需要配置以太网模块，或使用有以太网接口的CPU。

S7-1200调用TSEND_C和TRCV_C指令，S7-300/400调用AG_SEND和AG_RCV指令。

双方都需要组态连接，通信伙伴为“未指定”。

4．S7-1200与S7-300/400采用S7连接的以太网通信在S7通信中，S7-1200只能作服务器，不需要对它的S7通信组态和编程。

S7-300/400在通信中做客户机，需要用STEP 7的网络组态工具NetPro建立S7单向连接，调用PUT 和GET指令来实现通信。

5．S7-1200与S7-200采用S7连接的以太网通信S7-200需要配以太网模块CP 243-1，S7-1200的以太网接口在S7通信中只能作服务器，在通信中它是被动的，不需要作任何组态和编程的工作。

如何实现两个S7-1200 CPU之间的以太网通信How to realize the Ethernet communication between 2 S7-1200 CPUs摘要本文介绍了S7-1200 CPU 通过以太网通信的方法及详细步骤关键词S7-1200,以太网,TCP,ISO on TCPKey Words S7-1200, Ethernet, TCP, ISO on TCP目录1概述 (4)1.1 S7-1200 的PROFINET 通信口 (4)1.2 S7-1200支持的协议和最大的连接资源 (4)1.3 物理网络连接 (5)2S7-1200 CPU通过ETHERNET 与S7-1200 CPU 通信 (6)2.1 硬件和软件需求及所完成的通信任务 (6)2.2 创建新项目及建立逻辑连接 (7)2.3 TCP 通信 (9)2.3.1 在 PLC_1 中调用并配置“TSEND_C”、“T_RCV” 通信指令 (9)2.3.2 在 PLC_2 中调用并配置“TRCV_C”通信指令 (15)2.3.3 下载硬件组态及程序并监控通信结果 (20)2.4 ISO on TCP通信 (20)2.4.1 ISO on TCP 协议通信连接参数的配置 (20)2.4.2 ISO on TCP 动态长度数据传输 (22)2.5 T-block通信块的状态及错误代码 (24)2.5.1 T-block通信块的状态代码 (24)2.5.2 T-block通信块的错误代码 (24)1 概述的PROFINET 通信口1.1 S7-1200S7-1200 CPU 本体上集成了一个 PROFINET 通信口，支持以太网和基于 TCP/IP 的通信标准。

使用这个通信口可以实现 S7-1200 CPU 与编程设备的通信，与HMI触摸屏的通信，以及与其它 CPU 之间的通信。

这个PROFINET 物理接口是支持10/100Mb/s的 RJ45口，支持电缆交叉自适应，因此一个标准的或是交叉的以太网线都可以用于这个接口。

西门子S7-1200PLC与组态王以太网通信步骤（超详细）
回复：西门子全套，领西门子全系列PLC电子资料包！
说到组态王如何与我们常用的西门子S7-1200 PLC通信，这就设计到一个难题，想必大家之前学习通信过组态王与S7-200SMART PLC以太网通信，那么设计到高端PLC，1200PLC该如何通信呢？本文档说明就带大家来详细的操作直到通信成功。

1.组态王配置
第一步：（点击菜单栏的新建项目，然后点击下一步）
第二步：（在设备里选择S7-1200 TCP驱动）
第三步：（创建设备名称）
第四步：（随便选择一个驱动）
第五步：（这里的IP地址填写S7-1200 PLC通信IP地址，后面:0这是指的插槽）
第六步：（这里只要默认就好啦，然后点击下一步）
第七步：（刚才配置的PLC信息，点击完成即可！）
1.编写程序
第一步：（编写点击正反转程序）
第二步：（双击CPU属性—保护—连接机制—勾选允许从运程伙伴(PLC、 HM、OPC、、）使用PUTIGET通信访问）
第三步：（下载程序至1200 PLC）
1.设计组态王画面
第一步：（在数据词典创建并填写PLC变量地址）
第二步：（在画面里设计画面）
1.演示效果
第一步：（正转启动）
第二步：（反转启动）。
