普通麻花钻头的刃磨一、相关知识：1、刃磨设备：砂轮机⑴砂轮机的组成：主要有支架、电机、砂轮片等三部分组成。
有的砂轮机还配有除尘装置。
⑵砂轮片的安装与更换：由于砂轮机在工作时，两侧砂轮片的旋转方向是同向由上向下旋转。
为了不使砂轮在使用时松动和脱落，在电机主轴两端设置了不同旋向的左右旋螺纹予以紧固，并且为了不使两侧的砂轮在主轴上空转，在每侧砂轮与夹紧端盖之间设置了一定厚度的石绵垫来增大摩擦以确保安全。
因此，在更换砂轮片时要注意两端螺纹的旋向问题。
正确的拆卸应是顺砂轮的旋转方向来拆卸两端螺母。
2、使用砂轮机时的安全注意事项：（略）二、砂轮片：（磨盘、砂盘）1、用途：通常装置于砂轮机或磨床上，一般用于磨削金属的机件、刀具或非金属材料等。
2、规格：主要包括砂轮的形状代号、主要尺寸（外径×厚度×孔径）、磨料种类、磨料粒订、砂轮组织号、硬度、结合剂、线速度等方面。
如：PSA 400×100×127 A60L5B35式中：P SA——磨具名称(双面凹砂轮)：（P-普通平形砂轮、PH-弧形砂轮、PB-薄片砂轮等）；（P-平形系；N-筒形系，如：NC 筒形带槽砂轮；B-杯形系，如：BW碗形砂轮；D-碟形系，如：D1、D2、D3、表示碟形一号砂轮、碟形二号砂轮、碟形三号砂轮；J-专用加工系，如：JL-磨量规砂轮、JZ-磨针砂轮、JP-磨收割机刀片砂轮）400——外径100——厚度127——孔径A——磨料种类：（A-棕刚玉<棕褐色>、W A-白刚玉<白色>等、GC-绿碳化硅<绿色>）60 ——磨料粒度L——砂轮硬度：（超软：D、E、F；软：G、H、J；中软：K、L；中：M、N；中硬：P、Q、R；硬：S、T；超硬：Y）5——组织代号B——树脂结合剂：（V-陶瓷结合剂，应用广，能耐热、耐汕、强度大、但性较脆，经不起冲击；B-树脂结合剂，应用范围次于陶瓷结合剂，强度高并富有弹性；R-橡胶结合剂，应用范围较小。

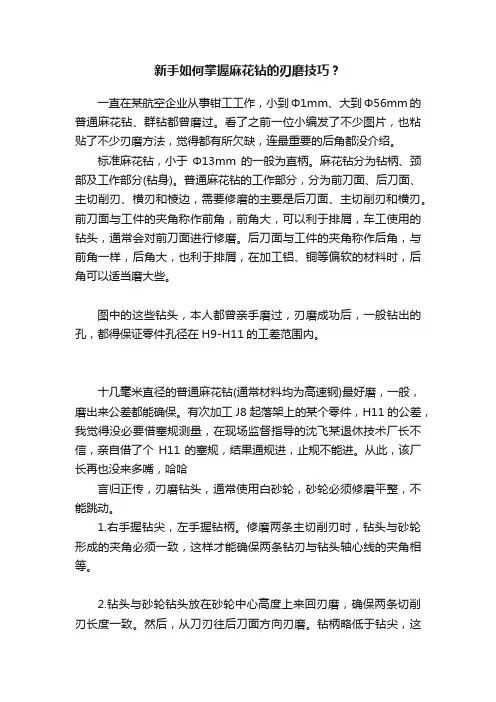

新手如何掌握麻花钻的刃磨技巧？一直在某航空企业从事钳工工作，小到Φ1mm、大到Φ56mm的普通麻花钻、群钻都曾磨过。
看了之前一位小编发了不少图片，也粘贴了不少刃磨方法，觉得都有所欠缺，连最重要的后角都没介绍。
标准麻花钻，小于Φ13mm的一般为直柄。
麻花钻分为钻柄、颈部及工作部分(钻身)。
普通麻花钻的工作部分，分为前刀面、后刀面、主切削刃、横刃和棱边，需要修磨的主要是后刀面、主切削刃和横刃。
前刀面与工件的夹角称作前角，前角大，可以利于排屑，车工使用的钻头，通常会对前刀面进行修磨。
后刀面与工件的夹角称作后角，与前角一样，后角大，也利于排屑，在加工铝、铜等偏软的材料时，后角可以适当磨大些。
图中的这些钻头，本人都曾亲手磨过，刃磨成功后，一般钻出的孔，都得保证零件孔径在H9-H11的工差范围内。
十几毫米直径的普通麻花钻(通常材料均为高速钢)最好磨，一般，磨出来公差都能确保。
有次加工J8起落架上的某个零件，H11的公差，我觉得没必要借塞规测量，在现场监督指导的沈飞某退休技术厂长不信，亲自借了个H11的塞规，结果通规进，止规不能进。
从此，该厂长再也没来多嘴，哈哈言归正传，刃磨钻头，通常使用白砂轮，砂轮必须修磨平整，不能跳动。
1.右手握钻尖，左手握钻柄。
修磨两条主切削刃时，钻头与砂轮形成的夹角必须一致，这样才能确保两条钻刃与钻头轴心线的夹角相等。
2.钻头与砂轮钻头放在砂轮中心高度上来回刃磨，确保两条切削刃长度一致。
然后，从刀刃往后刀面方向刃磨。
钻柄略低于钻尖，这样可以确保后角不会高。
许多初学者，后角的刃磨经常掌握不好，加工零件时，后角先于切削刃接触零件，造成钻头无法钻出铁屑。
建议没有经验的朋友，这时取下钻头，看看钻头的后刀面是否有与零件摩擦产生的痕迹，哪边有，就说明哪边的后角偏高。
3.刃磨时手握稳钻头，左右刃与砂轮角度始终保持一致，心中默默数数，左刃磨了几下，右刃也磨几下。
顶角通常118度，没经验的，可以自制一个118度样板，或者用两只六角螺母当测量样板测量角度。
标准麻花钻刃磨方法和技巧标准麻花钻是一种非常普通的钻孔工具。
它结构简单,刃磨方便,但要把它真正刃磨好，把刃磨的方法和技巧掌握好，对初学的职校学生来说，也不是一样轻松的事。
工厂里也有这样的的情况，工作了十几年的工人，磨不好麻花钻的也不少。
这是什么原因呢？关键是方法和技巧。
方法掌握了，问题就会迎刃而解。
对标准麻花钻的刃磨要求基本上为：①顶角2为118°±2º②孔缘处的后角α0为10°-14°③横刃斜角为50°-55°④两主切削刃长度以及和钻头轴心线组成的两个角要相等⑤两个主后刀面要刃磨光滑。
光有理论是不够的，一定要站在砂轮机前亲自动手，动手不是盲目刃磨。
如果不是手把手地指导刃磨的方法和技巧，那么理论知识再好，第一次去刃磨一个标准麻花钻，十有八九是不能钻削的。
为什么呢？理论还没有对实践起指导作用，还没有掌握刃磨的技能和技巧。
常用的标准麻花钻虽然只刃磨二个主后刀面和修磨横刃，但在刃磨以后要保证顶角、横刃斜角以及两主切削长短相等，左右等高。
而且在修磨横刃以后，使钻头在钻孔过程中切削轻快，排屑正常，确实有一定的难度。
首先要树立起信心，信心决定动力。
在掌握了方法和技巧以后，刃磨出一个合格的标准麻花钻也并不是很难的。
其次要少磨多看，盲目的刃磨，越磨越盲目，把一支长长的钻头磨完了，还不知其所以然。
只有少磨多看,多分析、多理解，理论才会慢慢地指导实践。
少磨，就是在不得要领时少磨、甚至不磨。
这样可以节约盲目刃磨产生的浪费，也可以潜心研究一番如何磨。
多看，就是看书本上的知识、图解，看刃磨动作，看刃磨好的合格的标准麻花钻，看各种有刃磨缺陷的麻花钻。
静心地看,用心地看，这是非常重要的。
使他们对麻花钻的“好”与“坏”有一个基本的认识。
“少磨”首先是“不磨”，拿到钻头匆匆即磨，肯定是盲目的磨。
只有在刃磨前摆放好位置，才能为下一步的“磨好”打实基础，这一步相当重要。
麻花钻头的刃磨方法与技巧
麻花钻头是一种常用的钻孔工具，由于使用频率较高，所以其刃磨也很重要。
以下是麻花钻头的刃磨方法与技巧：
1. 刃口处理
麻花钻头的刃口需要经常处理，以保证钻头的正常使用。
处理刃口时，首先需要清洗钻头，然后使用磨刀石或磨头将刃口刷净。
这样可以去掉旧油和铁锈，使得刃口更加锋利。
2. 刃磨方法
麻花钻头的刃磨可以采用手动和机械两种方法。
手动刃磨时，需要使用磨刀石或磨头对刃口进行磨砺。
机械刃磨则需要使用专业的刃磨机，通过旋转将钻头刃口磨砺。
刃磨时要注意保持角度一致，以防止刃口变形。
3. 刃磨频率
麻花钻头的刃磨频率取决于使用频率和材料硬度。
一般来说，使用频率高的钻头需要更频繁地进行刃磨，而材料硬度越高的，刃磨频率也需要越高。
4. 刃磨后的清洁
刃磨后的麻花钻头需要清洁干净，以去除刃口磨削产生的铁屑和灰尘。
可以使用清洁布或冷却液对钻头进行清洗，以保持钻头的使用寿命和效率。
总之，麻花钻头是一个常用的钻孔工具，对其刃口的刃磨和处理十分重要。
采用正确的刃磨方法和技巧，可以延长钻头的使用寿命，
提高工作效率。
你好标准麻花钻刃磨的方法和技巧标准麻花钻是一种非常普通的钻孔工具。
它结构简单,刃磨方便,但要把它真正刃磨好，把刃磨的方法和技巧掌握好，对初学的职校学生来说，也不是一样轻松的事。
工厂里也有这样的情况，工作了十几年的工人，磨不好麻花钻的也不少。
这是什么原因呢？关键是方法和技巧。
方法掌握了，问题就会迎刃而解。
学生在工艺课中都已经学过了标准麻花钻的相关知识，对标准麻花钻的刃磨要求基本上能背下来：①顶角2 为118°±2º②孔缘处的后角α0为10°-14°③横刃斜角为50°-55°④两主切削刃长度以及和钻头轴心线组成的两个角要相等⑤两个主后刀面要刃磨光滑。
但是光有理论是不够的，一定要让学生站在砂轮机前亲自动手，动手不是盲目刃磨。
如果不是手把手地指导学生刃磨的方法和技巧，那么理论知识再好的学生，你让他第一次去刃磨一个标准麻花钻，十有八九是不能钻削的。
为什么呢？理论还没有对实践起指导作用。
学生还没有掌握刃磨的技能和技巧。
常用的标准麻花钻虽然只刃磨二个主后刀面和修磨横刃，但在刃磨以后要保证顶角、横刃斜角以及两主切削长短相等，左右等高。
而且在修磨横刃以后，使钻头在钻孔过程中切削轻快，排屑正常，确实有一定的难度。
首先要帮助学生树立起信心，信心决定动力。
在掌握了方法和技巧以后，刃磨出一个合格的标准麻花钻也并不是很难的。
其次要明确地告诉他们少磨多看，盲目的刃磨，越磨越盲目，把一支长长的钻头磨完了，还不知其所以然。
只有少磨多看,多分析、多理解，理论才会慢慢地指导实践。
少磨，就是在不得要领时少磨、甚至不磨。
这样可以节约盲目刃磨产生的浪费，也可以潜心研究一番如何磨。
多看，就是看书本上的知识、图解，看教师的刃磨动作，看刃磨好的合格的标准麻花钻，看各种有刃磨缺陷的麻花钻。
静心地看,用心地看，这是非常重要的。
使他们对麻花钻的“好”与“坏”有一个基本的认识。

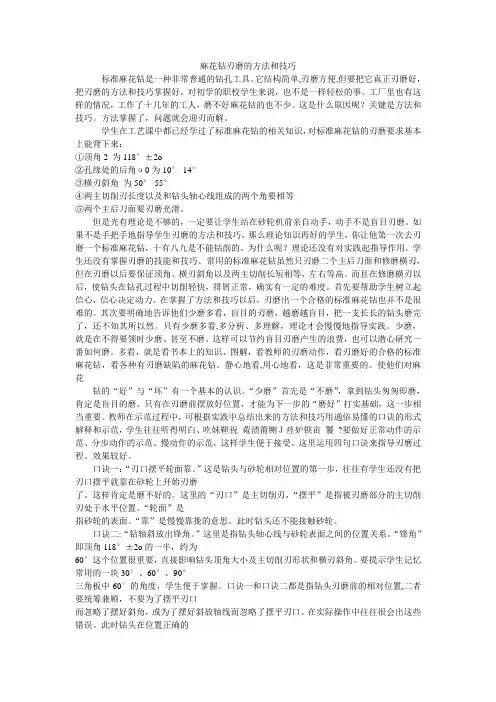

麻花钻刃磨的方法和技巧标准麻花钻是一种非常普通的钻孔工具。
它结构简单,刃磨方便,但要把它真正刃磨好，把刃磨的方法和技巧掌握好，对初学的职校学生来说，也不是一样轻松的事。
工厂里也有这样的情况，工作了十几年的工人，磨不好麻花钻的也不少。
这是什么原因呢？关键是方法和技巧。
方法掌握了，问题就会迎刃而解。
学生在工艺课中都已经学过了标准麻花钻的相关知识，对标准麻花钻的刃磨要求基本上能背下来：①顶角2 为118°±2o②孔缘处的后角α0为10°-14°③横刃斜角为50°-55°④两主切削刃长度以及和钻头轴心线组成的两个角要相等⑤两个主后刀面要刃磨光滑。
但是光有理论是不够的，一定要让学生站在砂轮机前亲自动手，动手不是盲目刃磨。
如果不是手把手地指导学生刃磨的方法和技巧，那么理论知识再好的学生，你让他第一次去刃磨一个标准麻花钻，十有八九是不能钻削的。
为什么呢？理论还没有对实践起指导作用。
学生还没有掌握刃磨的技能和技巧。
常用的标准麻花钻虽然只刃磨二个主后刀面和修磨横刃，但在刃磨以后要保证顶角、横刃斜角以及两主切削长短相等，左右等高。
而且在修磨横刃以后，使钻头在钻孔过程中切削轻快，排屑正常，确实有一定的难度。
首先要帮助学生树立起信心，信心决定动力。
在掌握了方法和技巧以后，刃磨出一个合格的标准麻花钻也并不是很难的。
其次要明确地告诉他们少磨多看，盲目的刃磨，越磨越盲目，把一支长长的钻头磨完了，还不知其所以然。
只有少磨多看,多分析、多理解，理论才会慢慢地指导实践。
少磨，就是在不得要领时少磨、甚至不磨。
这样可以节约盲目刃磨产生的浪费，也可以潜心研究一番如何磨。
多看，就是看书本上的知识、图解，看教师的刃磨动作，看刃磨好的合格的标准麻花钻，看各种有刃磨缺陷的麻花钻。
静心地看,用心地看，这是非常重要的。
使他们对麻花钻的“好”与“坏”有一个基本的认识。
“少磨”首先是“不磨”，拿到钻头匆匆即磨，肯定是盲目的磨。

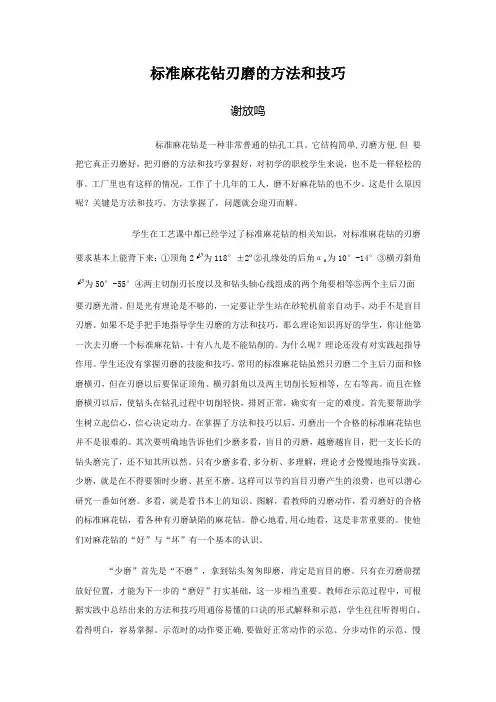

标准麻花钻刃磨的方法和技巧谢放鸣标准麻花钻是一种非常普通的钻孔工具。
它结构简单,刃磨方便,但要把它真正刃磨好，把刃磨的方法和技巧掌握好，对初学的职校学生来说，也不是一样轻松的事。
工厂里也有这样的情况，工作了十几年的工人，磨不好麻花钻的也不少。
这是什么原因呢？关键是方法和技巧。
方法掌握了，问题就会迎刃而解。
学生在工艺课中都已经学过了标准麻花钻的相关知识，对标准麻花钻的刃磨要求基本上能背下来：①顶角2为118°±2º②孔缘处的后角α0为10°-14°③横刃斜角为50°-55°④两主切削刃长度以及和钻头轴心线组成的两个角要相等⑤两个主后刀面要刃磨光滑。
但是光有理论是不够的，一定要让学生站在砂轮机前亲自动手，动手不是盲目刃磨。
如果不是手把手地指导学生刃磨的方法和技巧，那么理论知识再好的学生，你让他第一次去刃磨一个标准麻花钻，十有八九是不能钻削的。
为什么呢？理论还没有对实践起指导作用。
学生还没有掌握刃磨的技能和技巧。
常用的标准麻花钻虽然只刃磨二个主后刀面和修磨横刃，但在刃磨以后要保证顶角、横刃斜角以及两主切削长短相等，左右等高。
而且在修磨横刃以后，使钻头在钻孔过程中切削轻快，排屑正常，确实有一定的难度。
首先要帮助学生树立起信心，信心决定动力。
在掌握了方法和技巧以后，刃磨出一个合格的标准麻花钻也并不是很难的。
其次要明确地告诉他们少磨多看，盲目的刃磨，越磨越盲目，把一支长长的钻头磨完了，还不知其所以然。
只有少磨多看,多分析、多理解，理论才会慢慢地指导实践。
少磨，就是在不得要领时少磨、甚至不磨。
这样可以节约盲目刃磨产生的浪费，也可以潜心研究一番如何磨。
多看，就是看书本上的知识、图解，看教师的刃磨动作，看刃磨好的合格的标准麻花钻，看各种有刃磨缺陷的麻花钻。
静心地看,用心地看，这是非常重要的。
使他们对麻花钻的“好”与“坏”有一个基本的认识。
“少磨”首先是“不磨”，拿到钻头匆匆即磨，肯定是盲目的磨。
一、麻花钻的形状结构及组成部分：直柄麻花钻结构锥柄麻花钻结构(1) 柄部：用于夹持钻头切削时可传递转矩柄部分为直柄和锥柄。
(2) 颈部：较大的颈部用来标注钻头直径商标牌号。
(3) 工作部分：由切削部分和导向部分组成，起切削和导向作用。
二、麻花钻各部分的作用。
(1)前刀面：指切削部分的螺旋槽面，切屑由此面排出。
(2)主后刀面：指钻头的螺旋圆锥面，与工件过渡表面相对。
(3)主切削刃：前刀面与主后刀面的交线，麻花钻有两个主切削刃。
(4)顶角（2Κ r）：两主切削刃之间的夹角。
(5)前角γ 0：麻花钻前角的大小与螺旋角、顶角、钻心直径有关，靠近钻头外缘处前角最大，自外缘向中心逐渐减小，在1/3钻头直径处以内为负值前角，变化范围为正负30°之间。
(6)后角α0 ：麻花钻的后角是变化的，靠近外缘处最小，接近中心处最大，变化为8°～14°。
(7)横刃：两主切削刃的连线，（主后刀面的交线）。
钻削时大部分轴向力是由横刃产生的。
横刃太短影响钻头的强度，太长会增大轴向力。
(8)横刃斜角（ψ）：在垂直于钻头直径的平面投影中，横刃与主切削刃之间所夹的锐角。
大小与后角有关。
后角增大时，横刃斜角减小，横刃变长。
后角减小时，情况相反，横刃斜角大小一般为55°。
(9)棱边（刃带）：也叫副切削刃，钻头的导向部分，保持钻削的方向、修光孔壁及担负部分切削工作，为减小与孔壁的摩擦，导向部分带有锥度（倒锥形刃带构成了麻花钻的副偏角）。
●螺旋槽构成切削刃排屑通入切削液。
●螺旋角（β）标准麻花钻的螺旋角为18°～30°之间，靠近外缘处的螺旋角最大，靠近钻头中心处最小。
三、麻花钻的刃磨和修磨刃磨---刃磨麻花钻是本专业要掌握的基本技能之一，刃磨质量的高低直接影响钻孔的质量和工作效率。
1、刃磨要求（1）两条主切削刃长短一致对称（夹角118°）。
（2）后角正确（防止磨出副后角）。
麻花钻刃磨的方法和技巧麻花钻是通过其相对固定轴线的旋转切削以钻削工件的圆孔的工具。
因其容屑槽成螺旋状而形似麻花而得名。
螺旋槽有2槽、3槽或更多槽，但以2槽最为常见。
麻花钻可被夹持在手动、电动的手持式钻孔工具或钻床、铣床、车床乃至加工中心上使用。
钻头材料一般为高速工具钢或硬质合金。
“少磨”首先是“不磨”，拿到钻头匆忙即磨，确定是盲目的磨。
只有在刃磨前摆放好位置，才能为下一步的“磨好”打实基础，这一步相当重要。
老师在示范过程中，可依据实践中总结出来的方法和技巧用通俗易懂的口诀的形式解释和示范，同学往往听得明白、看得明白，简单把握。
示范时的动作要正确,要做好正常动作的示范、分步动作的示范、慢动作的示范，这样同学便于接受。
这里运用四句口诀来指导刃磨过程。
效果较好。
口诀一：“刃口摆平轮面靠。
”这是钻头与砂轮相对位置的第一步，往往有同学还没有把刃口摆平就靠在砂轮上开头刃磨了。
这样确定是磨不好的。
这里的“刃口”是主切削刃，“摆平”是指被刃磨部分的主切削刃处于水平位置。
“轮面”是指砂轮的表面。
“靠”是渐渐靠拢的意思。
此时钻头还不能接触砂轮。
口诀二：“钻轴斜放出锋角。
”这里是指钻头轴心线与砂轮表面之间的位置关系。
“锋角”即顶角118°±2o的一半，约为60°这个位置很重要，直接影响钻头顶角大小及主切削刃外形和横刃斜角。
要提示同学记忆常用的一块30°、60°、90°三角板中60°的角度，同学便于把握。
口诀一和口诀二都是指钻头刃磨前的相对位置,二者要统筹兼顾，不要为了摆平刃口而忽视了摆好斜角，或为了摆好斜放轴线而忽视了摆平刃口。
在实际操作中往往很会出这些错误。
此时钻头在位置正确的状况下预备接触砂轮。
口诀三：“由刃向背磨后面。
”这里是指从钻头的刃口开头沿着整个后刀面缓慢刃磨。
这样便于散热和刃磨。
在稳定巩固口诀一、二的基础上，此时钻头可轻轻接触砂轮，进行较少量的刃磨，刃磨时要观看火花的匀称性，要准时调整压力大小，并留意钻头的冷却。
